转子压力铸铝工艺守则

铸铝转子质量的工艺分析及措施转子质量问题专题调查分析如下：铸铝转子质量问题，最突出的表现就是转子内部存在的气孔的问题，其次就是转子内部的笼条细条、断条、夹渣以及端环部分的缩孔、冷裂、热裂、缺肉等。

这些问题的产生，最终导致整机的电气性能下降、转速不够、效率降低。

1、转子片间存油未去除：这是转子产生气孔的一个主要原因，由于转子铸铝是在高温、高压、瞬间形成的一个过程，在铝液刚刚充满转子型腔，高温铝还是液态而与转子片间的油类发生反应时，生成气体，这种气体有些被逸出，有些被铝液包围，然而铝液迅速固化，被包围的气体跑不出去，因此这些气体以气泡的形式残留在转子的笼条和端环中，呈不规则分布状态。

解决的办法为：铸铝前的转子铁芯应进行脱油处理，具体做法为：转子铁芯可用工业清洗剂冷态脱油，自来水冲洗，电炉烘干。

烘干温度以不破坏冲片表面保护膜为准，烘干时间以目测干透为准。

我们在5月19日已经做过96个转子脱油的实验，用拉上同型号转子和实验品转子各10个，装入同型号定子各10台，由抽查室做负载对比检查，结果装有实验品转子的电机比拉上同型号电机的转速平均提高2.5%以上。

2、铝液的清化问题：这个问题也是铸铝转子产生气孔的一个主要问题，铝锭及回炉铝在加热熔解过程中，与空气中的水蒸气接触时（尤其是多雨季节），一方面生成氧化铝沉于铝液底部，另一方面分解出氢气，同时氢气也渗入铝水中。

含有气体的铝水压铸出来的转子质量很差，因为铝水在压铸成型的瞬间，铝水迅速固化，一部分气体还未来得及逸出而被固化的铝包围，从而留在铸件内造成气孔。

另外就是铝液表面上的浮渣、铝液底部的沉渣以及留在铝液中间的其它杂物对转子的质量来说也是一个很大的隐患，一旦将这些渣滓和杂物压入转子内部，它们会使转子造成夹渣、形成冷隔（电阻系数增加）、热裂和冷裂的现象，热裂和冷裂严重时造成转子笼条断路。

为了解决上述问题，加入清化剂（氯盐：一般为NaCl 、ZnCl）可以较好的解决这一问题。

电动机转子铸铝工艺原理——铸铝转子工艺简单的说，三相异步电动机主要由定子和转子两大部分组成，定子部分主要包括定子铁心、定子绕组和机座等，转子部分主要有转子铁心、转子绕组和转轴，而我们转子铸铝工序主要完成的就是它的转子绕组部分。

为什么说转子铸铝工序是特殊工序呢？ISO9000：2000标准中告诉我们，“凡是对形成的产品是否合格不易或不能经济地进行验收的过程”即为特殊过程或特殊工序，我们公司确定转子铸铝、浸漆和电磁线漆包烘干为特殊工序，所以必须对特殊工序按人、机、料、法、环这五个方面进行确认，只有这五个方面都合格了，才能确保这些过程实现所策划结果的能力。

而且标准中还强调对特殊工序人员要定期进行设备和工艺方面的培训，要求每年最少两次，所以这也是本次培训开设的主要目的，去年大家也都参加过有关铸铝专业知识方面的学习，这里我们再就一些重点内容强调一下。

一、电机工作原理及转子绕组的种类首先我们来了解一下交流三相异步电动机的工作原理，可以帮助我们来理解为什么转子断条、细条等会使电阻增大，要尽量避免，以及为什么转子两端要用短路环短接等。

工作原理：当电动机的定子绕组通以三相对称交流电时，在定子和转子间便产生以转速n s旋转的旋转磁场(电能生磁)，由于转子开始时是静止的，所以转子导体将被旋转磁场切割，根据相对运动的原理，我们也可以把磁场看成不动，而转子导体相对磁场旋转切割磁力线从而产生感生电动势（即1831年法拉第发现的电磁感现象也称“动磁生电”），由于转子导体两端已被短路环短接，导体已构成闭合回路，所以转子导体内也相应产生感生电流。

有感生电流的转子导体即为通电导体，通电导体在磁场中就会受到电磁力的作用（电磁生力），产生电磁力矩最终带动转子旋转，而且我们还可以根据左手定则判断出转子导体的旋转方向，与旋转磁场的方向是相同的，只不过是以略小于旋转磁场转速n s的速度运转的，这也是异步电动机名称的由来。

所以说转子绕组的主要作用就是产生感生电动势和电流，并在旋转磁场的作用下产生电磁力矩而使转子转动，所以要求转子绕组的导电性能比较好（铝的电阻率为2.9×10-8m2/m，铜的电阻率为1.78×10-8Ωm2/m）。

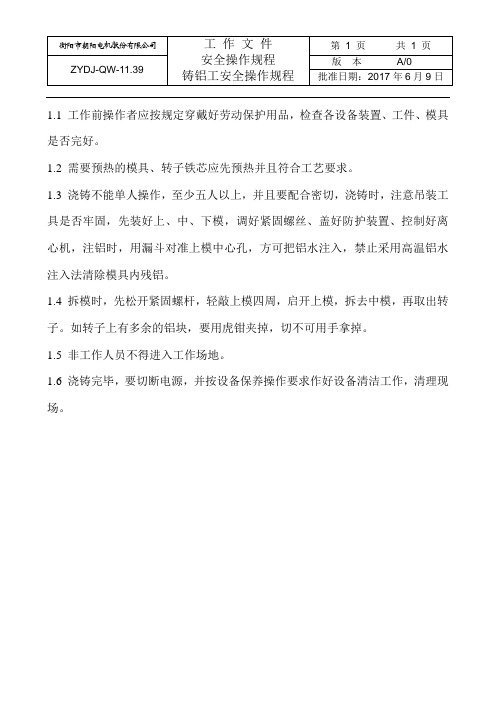

1.1 工作前操作者应按规定穿戴好劳动保护用品，检查各设备装置、工件、模具是否完好。

1.2 需要预热的模具、转子铁芯应先预热并且符合工艺要求。

1.3 浇铸不能单人操作，至少五人以上，并且要配合密切，浇铸时，注意吊装工具是否牢固，先装好上、中、下模，调好紧固螺丝、盖好防护装置、控制好离心机，注铝时，用漏斗对准上模中心孔，方可把铝水注入，禁止采用高温铝水注入法清除模具内残铝。

1.4 拆模时，先松开紧固螺杆，轻敲上模四周，启开上模，拆去中模，再取出转子。

如转子上有多余的铝块，要用虎钳夹掉，切不可用手拿掉。

1.5 非工作人员不得进入工作场地。

1.6 浇铸完毕，要切断电源，并按设备保养操作要求作好设备清洁工作，清理现场。

铸铝转子工艺（铸铝工序）一、转子铸铝方法我公司所采用的转子铸铝方法主要有离心铸铝和压力铸铝两种。

下面分别来看一下这两种铸铝方法的工作原理和特点。

（一）压力铸铝工作原理是用压力将融化好的金属铝液注入型腔，待冷却凝固成铸件。

其特点有：（1）在压铸过程的始终，压力起着主要作用。

（2）压铸时，金属液在高速冲型过程中，如果型腔中的气体来不及排出，就会被卷入金属内产生气孔。

（3）由于金属液充型过程是在压力作用下进行的，转子铁心可在冷态下压铸。

（4）生产效率高，易实现机械化、自动化，从而可减轻劳动强度。

（二）离心铸铝工作原理是将融化好的金属铝液注入旋转着的铝模中，使之在离心力的作用下充满型腔，并凝固。

其特点有：（1）离心力对铸件的成型和金属结晶过程有重要影响，它有助于金属液中的气体和非金属杂物（比金属轻）的排出。

更重要的是影响到金属结晶过程，起到加强补缩和结晶细化的作用。

（2）转子铁心必须预热。

铁心加热后，在槽型断面上得到氧化，有利于降低电机的杂散损耗。

（3）转子离心铸铝用的设备比较简单。

但在浇铸过程中有不少手工操作，劳动强度较大。

二、离心铸铝和压力铸铝的优缺点及其常见的缺陷和防止措施1.离心铸铝优缺点离心铸铝所得到的铸件，金属组织比较紧密，质量比较好，所用设备不太复杂，操作技术比较简单，与压力铸铝相比较杂散损耗比较小，不过其生产率不高，劳动条件较差，劳动强度较高。

2.压力铸铝优缺点压力铸铝时，铝水压射到转子槽和型腔中的速度极高，其充填速度可达10~25m/s。

压铸时，不象离心铸铝那样铝水有一段流动时间，而是瞬间完成的，因此铁心和模具均可不必预热。

铁心和模具不预热，这就大大减化了操作工艺，改善了劳动条件。

此外由于没有离心铸铝那样复杂的凝固补缩过程，铸铝转子质量稳定，一次合格率达99%以上。

3.压力铸铝的质量，目前存在以下一些问题：（1）由于压力很大，铝水充满型腔的速度很高，原来在型腔中得空气难以排尽，会在铸件中产生气孔。

1.适用范围本守则适用于H80-355三相异步电动机及派生系列电动机的转子铁芯压铸。

2.材料2.1铝 AL 99.72.2净化剂2.3涂料、胶体石墨2.4石棉纸(0.2-0.5mm)3.设备及工具3.1熔铝炉（电炉）3.2保温炉3.3压铸机3.4压铸模、假轴3.5铸钢坩锡3.6工具：浇铝勺、捞渣勺、扳手、手锤、扁铲、锉刀等。

3.7平衡吊4.工艺准备4.1熔铝4.1.1铸钢坩锅、熔铝前经80-150温度范围进行2-4小时。

4.1.2当坩锅加热到呈暗红色后，将已预先加热的铝锭分两次加入锅内（回炉铝的加入量应不大于10%）4.1.3当铝温达到760℃时进行净化处理，把烘焙干燥的氯化纳（为铝液重量的0.1-0.5%）量入已预热的钟罩内，沉入铝液底部搅动，等气泡上升停止时取出，用捞勺将液面的渣子清除干净。

4.1.4将铝液倒入保温炉内保温，温度控制在780-790℃范围。

4.2定位选片4.2.1根据工作指令，核实冲片的型号及规格。

4.2.2理片时要求冲片毛刺方向一致，不允许有乱片及缺角，将标记槽对齐后，按图纸要求称好重量，用细铁丝扎好。

4.2.3将理好的冲片分别以20-30mm一迭的冲片全部套入假轴上，并插入槽口刀，保证槽口整齐（铁芯高度较高，外径较大的转子必须先用压力机预压，视其高度，再合模压铸），保证准确的铁芯高度。

4.3工艺准备4.3.1压铸前，压铸机的调整4.3.1.1检查压铸机各执行机构动作是否正常、准确、灵活、蓄能器供液装置的压力表（即氮气的压力表9-10kg）指示压力是否符合要求。

4.3.1.2根据被压转子的规格来调整内浇口速度（10-15M/S），压射比压（15-20MPa）开模行程及各行程开关的位置。

4.3.2压铸模的安装调整4.3.2.1检查模具有无损坏，风叶、平衡柱、排气通道是否有堵塞。

4.3.2.2将压铸模下模安装在辅机的拖板上，上模通过T型槽螺栓与活动横梁坚固，并均匀涂刷石墨油剂。

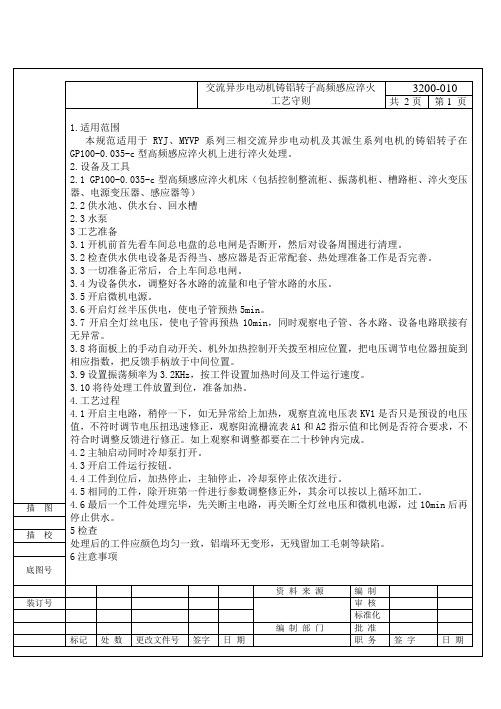

交流异步电动机铸铝转子高频感应淬火工艺守则3200-010共 2页 第1 页1.适用范围本规范适用于RYJ 、MYVP 系列三相交流异步电动机及其派生系列电机的铸铝转子在GP100-0.035-c 型高频感应淬火机上进行淬火处理。

2.设备及工具2.1 GP100-0.035-c 型高频感应淬火机床（包括控制整流柜、振荡机柜、槽路柜、淬火变压器、电源变压器、感应器等） 2.2供水池、供水台、回水槽 2.3水泵 3工艺准备3.1开机前首先看车间总电盘的总电闸是否断开，然后对设备周围进行清理。

3.2检查供水供电设备是否得当、感应器是否正常配套、热处理准备工作是否完善。

3.3一切准备正常后，合上车间总电闸。

3.4为设备供水，调整好各水路的流量和电子管水路的水压。

3.5开启微机电源。

3.6开启灯丝半压供电，使电子管预热5min 。

3.7开启全灯丝电压，使电子管再预热10min ，同时观察电子管、各水路、设备电路联接有无异常。

3.8将面板上的手动自动开关、机外加热控制开关拨至相应位置，把电压调节电位器扭旋到相应指数，把反馈手柄放于中间位置。

3.9设置振荡频率为3.2KHz ，按工件设置加热时间及工件运行速度。

3.10将待处理工件放置到位，准备加热。

4.工艺过程4.1开启主电路，稍停一下，如无异常给上加热，观察直流电压表KV1是否只是预设的电压值，不符时调节电压扭迅速修正，观察阳流栅流表A1和A2指示值和比例是否符合要求，不符合时调整反馈进行修正。

如上观察和调整都要在二十秒钟内完成。

4.2主轴启动同时冷却泵打开。

4.3开启工件运行按钮。

4.4工件到位后，加热停止，主轴停止，冷却泵停止依次进行。

4.5相同的工件，除开班第一件进行参数调整修正外，其余可以按以上循环加工。

4.6最后一个工件处理完毕，先关断主电路，再关断全灯丝电压和微机电源，过10min 后再停止供水。

5检查处理后的工件应颜色均匀一致，铝端环无变形，无残留加工毛刺等缺陷。
