高中物理 变压器动态分析

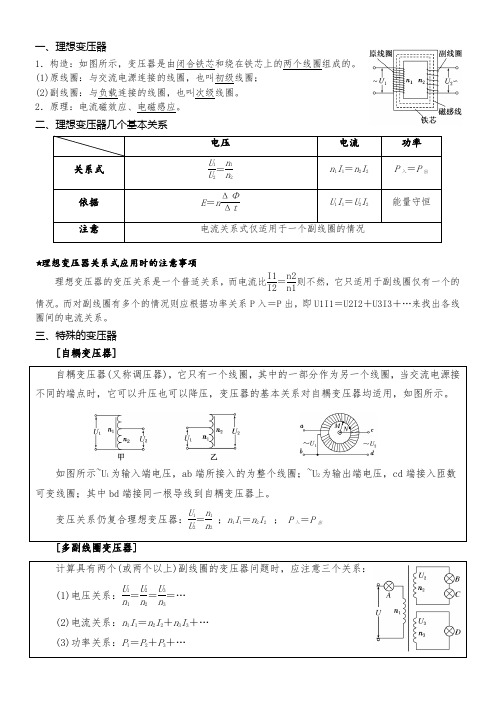

一、理想变压器1．构造：如图所示，变压器是由闭合铁芯和绕在铁芯上的两个线圈组成的。

(1)原线圈：与交流电源连接的线圈，也叫初级线圈； (2)副线圈：与负载连接的线圈，也叫次级线圈。

2．原理：电流磁效应、电磁感应。

二、理想变压器几个基本关系电压 电流 功率 关系式 U 1U 2＝n 1n 2 n 1I 1＝n 2I 2 P 入＝P 出依据 E ＝nΔΦΔtU 1I 1＝U 2I 2能量守恒注意电流关系式仅适用于一个副线圈的情况⭐理想变压器关系式应用时的注意事项理想变压器的变压关系是一个普适关系，而电流比I1I2＝n2n1则不然，它只适用于副线圈仅有一个的情况。

而对副线圈有多个的情况则应根据功率关系P 入＝P 出，即U1I1＝U2I2＋U3I3＋…来找出各线圈间的电流关系。

三、特殊的变压器[自耦变压器]自耦变压器(又称调压器)，它只有一个线圈，其中的一部分作为另一个线圈，当交流电源接不同的端点时，它可以升压也可以降压，变压器的基本关系对自耦变压器均适用，如图所示。

如图所示~U 1为输入端电压，ab 端所接入的为整个线圈；~U 2为输出端电压，cd 端接入匝数可变线圈；其中bd 端接同一根导线到自耦变压器上。

变压关系仍复合理想变压器：U 1U 2＝n 1n 2；n 1I 1＝n 2I 2 ； P 入＝P 出计算具有两个(或两个以上)副线圈的变压器问题时，应注意三个关系： (1)电压关系：U 1n 1＝U 2n 2＝U 3n 3＝… (2)电流关系：n 1I 1＝n 2I 2＋n 3I 3＋… (3)功率关系：P 1＝P 2＋P 3＋…[电压互感器和电流互感器]电压互感器电流互感器原理图原线圈的连接并联在高压电路中串联在交流电路中副线圈的连接连接电压表连接电流表互感器的作用将高电压变为低电压将大电流变成小电流利用的公式U1U2＝n1n2I1n1＝I2n2⭐求解思路：对于副线圈有两个及以上的理想变压器，电压与匝数成正比是成立的，而电流与匝数成反比的规律不成立。

or s o 对变压器动态分析的考查1、如图所示，某理想变压器的原线圈接一交流电，副线圈接如图所示电路，开关S 原来闭合，且R 1＝R 2.现将S 断开，那么交流电压表的示数U 、交流电流表的示数I、电阻R 1上的功率P 1及该变压器原线圈的输入功率P 的变化情况正确的是( )A ．U 增大B ．I 增大C ．P 1减小D ．P 减小答案　AD解析　开关S 由闭合到断开时，负载的总电阻变大，变压器的输出电压U 2不变，则输出电流I 2变小，R 上的电压变小，R 1上的电压U 变大，电阻R 1上的功率P 1＝＝，R 1不变，U 变大，则P 1增大，故A 正确，C 错误．由电流与匝数的关U 2R 1R 1U 2R 1系可知电流表的示数I 减小，B 错误．输出功率P 出＝I 2U 2，U 2不变，I 2减小，则P 出减小，输入功率等于输出功率，所以D 正确．2、(2012·福建理综·14)如图所示，理想变压器原线圈输入电压u ＝U m sin ωt ，副线圈电路中R 0为定值电阻，R 是滑动变阻器.和是理想交流电压表，示数分别用U 1和U 2表示；和是理想交流电流表，示数分别用I 1和I 2表示．下列说法正确的是( )A ．I 1和I 2表示电流的瞬时值B ．U 1和U 2表示电压的最大值C ．滑片P 向下滑动过程中，U 2不变、I 1变大D ．滑片P 向下滑动过程中，U 2变小、I 1变小解析　电路中交流电表的示数为有效值，故A 、B 项均错误；P 向下滑动过程中，R 变小，由于交流电源和原、副线圈匝数不变，U 1、U 2均不变，所以I 2＝变大，由U 2R 0＋R ＝，得I 1＝I 2变大，故C 项正确，D 项错误．I 1I 2n 2n 1n 2n 1答案　C3、 如图甲所示，T 为理想变压器，原、副线圈匝数比为10∶1，副线圈所接电路中，电压表V 1、V 2和电流表A 1、A 2都为理想电表，电阻R 1＝4 Ω，R 2＝6 Ω，R 3的最大阻值为12 Ω，原线圈两端加上如图乙所示规律变化的电压．在R 3的滑片自最下端滑动到最上端的过程中，以下说法正确的是( )　图5A ．电压表V 1的示数增大B ．电压表V 2的示数为20 V2C ．电流表A 1、A 2的示数都增大D ．电压表V 1的示数与电流表A 1的示数的乘积一直减小答案　D 解析　当R 3的滑片向上移动时，R 2、R 3的总电阻减小，分压减小，所以电压表V 1的示数减小，A 错误．由变压比公式＝得U 2＝22 V ，B 错误．根据“串反并同”得220 VU 2101电流表A 1的示数增大，电流表A 2的示数减小，C 错误．电压表V 1的示数与电流表A 1的示数的乘积为电阻R 2、R 3消耗的功率之和，由于P 入＝P 出＝P 1＋P 23，且P 入＝P 出不变，P 1增大，故P 23减小，D 正确．4、(2011·福建理综·15)图甲中理想变压器原、副线圈的匝数之比n 1∶n 2＝5∶1，电阻R ＝20 Ω，L 1、L 2为规格相同的两只小灯泡，S 1为单刀双掷开关．原线圈接正弦交变电源，输入电压u 随时间t 的变化关系如图乙所示．现将S 1接1，S 2闭合，此时L 2正常发光．下列说法正确的是( )　A ．输入电压u 的表达式u ＝20sin (50πt ) V2B ．只断开S 2后，L 1、L 2均正常发光C ．只断开S 2后，原线圈的输入功率增大D ．若S 1换接到2后，R 消耗的电功率为0.8 W答案　D解析　由图象乙可知U m ＝20 V ，T ＝0.02 s ，故ω＝＝100π rad/s ，即输入电压u 的22πTi表达式u ＝20sin (100πt ) V ，所以A 项错误．断开S 2后两灯串联，总电压仍为4 V ，2所以L 1、L 2均不能正常发光，B 项错误．根据P 入＝P 出＝可知断开S 2后R 总增大，U 2R 总P 入变小，P 出变小，C 项错误．若S 1接2，由P ＝可得P ＝ W ＝0.8 W ，D 项正U 2R 4220确．5、 某同学自制变压器，原线圈为n 1匝，在做副线圈时，将导线ab 对折后并在一起，在铁芯上绕n 2圈，从导线对折处引出一个接头c ，连成图所示电路．S 为单刀双掷开关，线圈电阻不计，原线圈接u 1＝U m sin ωt 的交流电源．下列说法正确的是( )A ．S 接b 时，电压表示数为2n 2U m n 1B ．S 接c 时，电压表示数为2n 2U m 2n 1C ．S 接c 时，滑动触头P 向下移动，变压器输入功率变大D ．S 接c 时，滑动触头P 向上移动，变压器输入电流变大答案　BD 解析　S 接b 时，双导线ab 产生的感应电动势抵消为零，电压表示数为零，选项A 错误；S 接c 时，副线圈的电动势就是一个n 2线圈产生的感应电动势，由＝、U 1＝U 1U 2n 1n 2，所以U 2＝，选项B 正确；P 向下滑时，R 变大，消耗的功率变小，因此U m22n 2U m 2n 1输入功率也变小，同理分析，P 向上滑时，R 减小，回路电流变大，由I 1n 1＝I 2n 2知输入电流变大，选项C 错误，D 正确．6、 如图甲所示，理想变压器原、副线圈的匝数分别是n 1、n 2，b 是原线圈的中心抽头，图中电表均为理想的交流电表，副线圈接定值电阻R ，其余电阻不计．从某时刻开始在原线圈c 、d 两端加上如图乙所示的交变电压．当单刀双掷开关由a 拨向b 后，下列说法正确的是( )甲 乙A ．副线圈输出电压的频率变小B ．电压表的示数变大C ．电流表的示数变小D ．原线圈的输入功率变大答案　BD解析　变压器不会改变交流电的频率，A 项错误；当开关由a 拨向b 后，n 1变小，由＝U 1U 2，且U 1＝不变，可知n 1变小，n 2、U 1不变时，U 2变大，即电压表的示数变大，同样n 1n 2U m2电流表示数也要变大，B 项正确，C 项错误；由P 入＝P 出＝U 2I 2可知，D 项正确．7、(2010·海南·9)如图所示，一理想变压器原、副线圈匝数之比为4∶1，原线圈两端接入一正弦交流电源；副线圈电路中R 为负载电阻，交流电压表和交流电流表都是理想电表．下列结论正确的是( )A ．若电压表读数为6 V ，则输入电压的最大值为24 V2B ．若输入电压不变，副线圈匝数增加到原来的2倍，则电流表的读数减小到原来的一半C ．若输入电压不变，负载电阻的阻值增加到原来的2倍，则输入功率也增加到原来的2倍D ．若保持负载电阻的阻值不变，输入电压增加到原来的2倍，则输出功率增加到原来的4倍答案　AD解析　本题考查变压器的原理以及交流电的有关知识，意在考查考生对交变电流的认识和理解．因为电压表的读数为6 V ，则变压器的输出电压的有效值为6 V ，由＝，U 1U 2n 1n 2故U 1＝4U 2＝24 V ，所以输入电压的最大值为U m ＝U 1＝24 V ，所以选项A正确；22若输入电压不变，副线圈匝数增加，则U 2增大，由I 2＝可知，电流表示数增大，所U 2R 以选项B 错；输入电压和匝数比不变，则电压值不变，当负载电阻R 变大时，则I 2＝b，电流变小，又P 1＝P 2＝U 2I 2，故输入功率也减小，所以选项C 错；若负载电阻RU 2R 不变，输入电压变为原来的2倍，则输出电压也变为原来的2倍，I 2＝则输出电流也U 2R 变为原来的2倍，故输出功率P 2＝U 2I 2变为原来的4倍，所以选项D 正确．8、 (2011·山东理综·20)为保证用户电压稳定在220 V ，变电所需适时进行调压，图甲为调压变压器示意图．保持输入电压u 1不变，当滑动接头P 上下移动时可改变输出电压．某次检测得到用户电压u 2随时间t 变化的曲线如图乙所示．以下正确的是( )　　甲 乙A ．u 2＝190sin (50πt ) VB ．u 2＝190sin (100πt ) V 22C ．为使用户电压稳定在220 V ，应将P 适当下移D ．为使用户电压稳定在220 V ，应将P 适当上移答案　BD解析　由题图乙知交变电流的周期T ＝2×10－2 s ，所以ω＝＝100π rad/s ，故u 2＝U m 2πT sin ωt ＝190sin (100πt ) V ，A 错误，B 正确．由＝得U 2＝U 1，欲使U 2升高，2U 1U 2n 1n 2n 2n 1n 1应减小，P 应上移，C 错误，D 正确．9、如图所示的电路中，有一自耦变压器，左侧并联一只理想电压表V 1后接在稳定的交流电源上；右侧串联灯泡L 和滑动变阻器R ，R 上并联一只理想电压表V 2.下列说法中正确的是( )A ．若F 不动，滑片P 向下滑动时，V 1示数变大，V 2示数变小B ．若F 不动，滑片P 向下滑动时，灯泡消耗的功率变小C ．若P 不动，滑片F 向下移动时，V 1、V 2的示数均变小D ．若P 不动，滑片F 向下移动时，灯泡消耗的功率变大解析　若F 不动，滑片P 向下滑动时，滑动变阻器接入电路中的电阻变大，则副线圈回路中总电阻变大，则回路中电流减小，灯泡两端电压减小，功率变小，滑动变阻器两端电压变大，V 2的示数变大，而原线圈两端电压不变，则A 错误，B 正确；若P 不动，滑片F 向下移动时，根据理想变压器特点可知原线圈两端电压不变，副线圈两端电压减小，则副线圈回路中电流变小，灯泡L 消耗的功率减小，电压表V 2的示数变小，C 、D 错误．答案　B10、调压变压器就是一种自耦变压器，它的构造如图甲所示．线圈AB 绕在一个圆环形的铁芯上，CD 之间输入交变电压，转动滑动触头P 就可以调节输出电压．图甲中两电表均为理想交流电表，R 1、R 2为定值电阻，R 3为滑动变阻器．现在CD 两端输入图乙所示正弦式交流电，变压器视为理想变压器，那么( )A ．由乙图可知CD 两端输入交流电压u 的表达式为u ＝36sin 100t (V)2B ．当滑动触头P 逆时针转动时，MN 之间输出交流电压的频率变大C ．当滑动变阻器滑动触头向下滑动时，电流表读数变大，电压表读数也变大D ．当滑动变阻器滑动触头向下滑动时，电阻R 2消耗的电功率变小答案　D解析　由题图乙可知u ＝36sin 100πt (V)，A 错误．M 、N 之间输出交流电压的频率由2输入的交流电压的频率决定，B 错误．滑动变阻器的滑动触头向下滑动时，R 3减小，由“串反并同”可知电压表读数减小，电流表读数增大，R 2消耗的电功率P 2＝减小，U 2R 2C 错误，D 正确．11、如图所示，理想变压器原线圈的匝数n 1＝1100匝，副线圈的匝数n 2＝110匝，R 0、R 1、R 2均为定值电阻，且R 0＝R 1＝R 2，电流表、电压表均为理想电表．原线圈接u＝220sin (314t ) (V)的交流电源．起初开关S 处于断开状态．下列说法中正确的是2( )A ．电压表示数为22 VB ．当开关S 闭合后，电压表示数变小C ．当开关S 闭合后，电流表示数变大D ．当开关S 闭合后，变压器的输出功率增大答案　BCD解析　电源电压的有效值为U 1＝220 V ，由＝可知U 2＝22 V ，而电压表示数只是U 1U 2n 1n 2R 1两端的电压，一定小于U 2，A 项错误．S 闭合后，负载总电阻变小，而U 2不变，由P 出＝知P 出变大，I 2＝变大，而P 入＝P 出＝U 1I 1，U 1不变，I 1应变大，即电流U 2R 总U 2R 总表示数变大；电阻R 0的分压U 0＝I 2R 0，U 0变大，则电压表示数U ′＝U 2－U 0应变小．综上所述，选项B 、C 、D 正确．。

1.高考中交流电路部分主要考查交变电流的产生和描述、交流电有效值、变压器的规律及动态分析、远距离输电等知识点。

对理想变压器问题应该从电磁感应的本质、电压比、电流比和能量的观点几个方面正确理解。

远距离输电问题应该分段分析，注意各段电压、电流、功率的关系。

掌握输送电过程中功率损失和电压损失。

2.理想变压器和远距离输电问题有时也和电磁感应一起考查，熟练应用法拉第电磁感应定律、楞次定律判断感应电动势、感应电流的方向。

一.理想变压器基本模型（1）理想变压器的构造、作用、原理及特征。

构造：两组线圈（原、副线圈）绕在同一个闭合铁心上构成所谓的变压器。

作用：在办理送电能的过程中改变电压。

原理：其工作原理是利用了电磁感应现象。

特征：正因为是利用电磁感应现象来工作的，所以变压器只能在输送交变电流的电能过程中改变交流电压。

（2）理想变压器的理想化条件及规律如图所示，在理想变压器的原线圈两端加交流电压U 1后，由于电磁感应的原因，原、副线圈中都将产生感应电动势。

根据法拉第电磁感应定律，有∆∆=∆∆=222111,φεφεn t n 忽略原、副线圈内阻，有2211,εε==U U 。

另外，考虑到铁心的导磁作用而且忽略漏磁，即认为任意时刻穿过原、副线圈的磁感线条数都相同，于是又有21φφ∆=∆。

由此便可得理想变压器的电压变化规律为2121n n U U =。

在此基础上再忽略变压器自身的能量损失（一般包括了线圈内能量损失和铁心内能量损失这两部分，分别俗称为“铜损”和“铁损”），有21P P =，而111U I P =，222U I P =。

于是又得理想变压器的电流变化规律为1221n n I I =。

由此可见：①理想变压器的理想化条件一般指的是：忽略原、副线圈内阻上的分压，忽略原、副线圈磁通量的差别，忽略变压器自身的能量损耗（实际上还忽略了变压器原、副线圈电路的功率因素的差别）。

②理想变压器的规律实质上就是法拉第电磁感应定律和能的转化与守恒定律在上述理想化条件下的新的表现形式。

高中物理：理想变压器的动态分析
理想变压器动态分析大致有两类情形：
（1）负载不变，原、副线圈的电压U1、U2，电流I1、I2，功率P入、P出随匝数比变化而变化；
（2）匝数比不变，上述各物理量随负载电阻的变化而变化.
共同策略：①根据题意弄清变量和不变量；②弄清变压器动态变化的决定关系.
例、四川汶川特大地震致使供电系统严重破坏. 为了确保灾后人民的生活得到及时救助，电力部门启动了临时供电系统，它由备用发电机和副线圈匝数可调的变压器组成，如图所示，图中R0表示输电线的电阻. 滑动触头P置于a处时，用电器恰好正常工作. 在下列情况下，要保证用电器仍能正常工作，则（）
A. 当发电机输出的电压发生波动使电压表V1示数小于正常值，用电器不变时，应使滑动触头P向上滑动
B. 当发电机输出的电压发生波动使电压表V1示数小于正常值，用电器不变时，应使滑动触头P向下滑动
C. 如果电压表V1示数保持正常值不变，那么当用电器增加时，滑动触头P应向上滑
D. 如果电压表V1示数保持正常值不变，那么当用电器增加时，滑动触头P应向下滑
分析：分析时，关键是看到理想变压器变化的本质：（1）当发电机输出的电压发生波动使电压表V1示数小于正常值时，意味着U1变小；（2）如果U1不变，当用电器增加时，实质就是负载电阻减小.
解析：当发电机输出的电压发生波动使电压表V1示数小于正常值，用电器不变时，由可知，当U1变小，n2应变大，则选项A正确；如果电压表V1示数保持正常值不变，由可知，当U1不
变，假设n2保持不变，那么当用电器增加时，副线圈中的总电阻将减小，则副线圈中的电流增大，而R0分担的电压将增大，用电器上分得的电压必然减小. 所以，为了确保用电器正常工作，滑动触头P应向上滑，则选项C正确.本题正确选项为AC.。

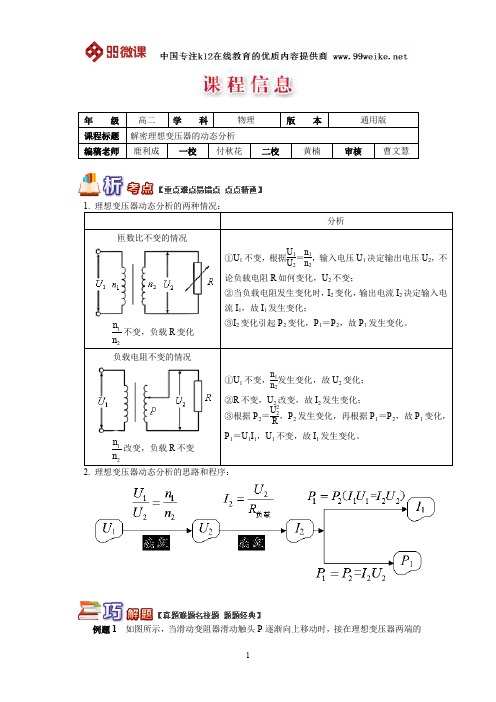

2. 理想变压器动态分析的思路和程序：四个理想电表示数（ ）A. V 1不变、V 2不变、A 1变大、A 2变大B. V 1不变、V 2不变、A 1变小、A 2变小C. V 1变大、V 2变大、A 1变小、A 2变小D. V 1变小、V 2变小、A 1变大、A 2变大解析：当滑动变阻器滑动触头P 逐渐向上移动时，变阻器有效电阻R 变小，相当于负载增加，输出功率增加，则输入功率增加，而输入电压U 不变，则I 1变大，R 1两端电压变大，则U 1＝U －I 1R 1变小；由变压器公式U 1U 2＝n 1n 2＝I 2I 1，得U 2变小，I 2变大，故D 正确。

答案：D例题2 （江苏南京市模拟）如图甲所示，理想变压器原、副线圈的匝数比为10∶1，b 是原线圈的中心抽头，图中电表均为理想的交流电表，定值电阻R ＝10 Ω，其余电阻均不计，从某时刻开始在原线圈c 、d 两端加上如图乙所示的交变电压，则下列说法中正确的是（ ）A. 当单刀双掷开关与a 连接时，电压表的示数为22 VB. 当单刀双掷开关与a 连接且t ＝0.01 s 时，电流表示数为零C. 当单刀双掷开关由a 拨向b 时，原线圈的输入功率变大D. 当单刀双掷开关由a 拨向b 时，副线圈输出电压的频率变为25 Hz解析：原线圈的输入电压的有效值为U 1＝3112V ＝220 V ，当单刀双掷开关与a 连接时，U 2＝110U 1＝22 V ，A 正确；当t ＝0.01 s 时，电流表示数不为零，电流表测量的是有效值，B错误；当单刀双掷开关由a 拨向b 时，U 2′＝15U 1＝44 V ，输出功率增大，原线圈的输入功率也增大，此时输出电压的频率不变，C 正确、D 错误。

答案：AC处理这类问题的关键是要分清变量和不变量，弄清理想变压器中各量间的联系和制约关系。

在理想变压器中，U 2由U 1和匝数比决定；I 2由U 2和负载电阻决定；I 1由I 2和匝数比决定。

理想变压器的动态分析1.匝数比不变的情况如图10-2-6所示：图10-2-6(1)U 1不变，根据U 1U 2＝n 1n 2知，输入电压U 1决定输出电压U 2，不论负载电阻R 如何变化，U 2也不变．(2)当负载电阻发生变化时，I 2变化，输出电流I 2决定输入电流I 1，故I 1发生变化．(3)I 2变化引起P 2变化，P 1＝P 2，故P 1发生变化，输出功率P 2决定输入功率P 1.2．负载电阻不变的情况如图10-2-7所示：图10-2-7(1)U 1不变，n 1n 2发生变化，故U 2变化． (2)R 不变，U 2改变，故I 2发生变化．(3)根据P 2＝U 22R ，P 2发生变化，再根据P 1＝P 2，故P 1变化，P 1＝U 1I 1，U 1不变，故I 1发生变化．3．分析动态问题的思路程序3．(多选)(2014·广东高考)如图10-2-19所示的电路中，P 为滑动变阻器的滑片，保持理想变压器的输入电压U 1不变，闭合电键S ，下列说法正确的是( )图10-2-19A ．P 向下滑动时，灯L 变亮B ．P 向下滑动时，变压器的输出电压不变C ．P 向上滑动时，变压器的输入电流变小D ．P 向上滑动时，变压器的输出功率变大【解析】 由于理想变压器输入电压U 1不变，原、副线圈匝数不变，所以输出电压U 2也不变，灯L 亮度不随P 的滑动改变，故选项A 错误、选项B 正确．P 向上滑动时，滑动变阻器接入电路的电阻减小，负载总电阻R 总减小，由I 2＝U 2R 总知，通过副线圈的电流I 2增大，输出功率P 2＝U 2I 2增大，再由I 1I 2＝n 2n 1知输入电流I 1也增大，故选项C 错误、D 正确．【答案】 BD。

知识回顾1．理想变压器的基本规律 P 1＝P 2U 1U 2＝n 1n 2 I 1I 2＝n 2n 12．远距离输电回路1：发电机回路P 1＝I 1U 1回路2：输送电路I 2＝I 3＝I R ，U 2＝U 3＋U R ，P 2＝P R ＋P 3 回路3：输出电路I 4＝I 用，U 4＝U 用，P 4＝P 用 规律方法1．理想变压器问题中的两个“弄清”(1)弄清变量和不变量．如原线圈电压不变，原、副线圈的匝数比不变，其他物理量可随电路的变化而发生变化．(2)弄清动态变化过程中的决定关系，如U 2由U 1决定，P 1、I 1由P 2、I 2决定． 2．理想变压器问题的分析流程 (1)由U 1U 2＝n 1n 2分析U 2的情况； (2)由I 2＝U 2R分析I 2；(3)P 1＝P 2＝I 2U 2判断输入功率的情况； (4)由P 1＝I 1U 1分析I 1的变化情况．(5)对于一原线圈多副线圈，有U 1n 1＝U 2n 2＝…＝U nn nn 1I 1＝n 2I 2＋n 3I 3＋…＋n n I n P 1＝P 2＋P 3＋P 4＋…＋P n 变压器动态变化分析方法(1)变压器动态分析常见的两种情况①负载不变，匝数比变化； ②匝数比不变，负载变化． (2)处理此类问题应注意三点 ①根据题意分清变量和不变量；②要弄清“谁决定谁”的制约关系——电压是输入决定输出，电流和功率是输出决定输入； ③动态分析顺序： a ．由U 1和n 1n 2决定U 2；b ．由负载电阻R 和U 2决定I 2；c ．由P 2＝U 2I 2，确定P 1；d ．由P 1＝U 1I 1，确定I 1. 例题分析【例1】 (2016年高考·江苏卷)一自耦变压器如图所示，环形铁芯上只绕有一个线圈，将其接在a 、b 间作为原线圈．通过滑动触头取该线圈的一部分，接在c 、d 间作为副线圈．在a 、b 间输入电压为U 1的交变电流时，c 、d 间的输出电压为U 2.在将滑动触头从M 点顺时针旋转到N 点的过程中( )A ．U 2>U 1，U 2降低B ．U 2>U 1，U 2升高C ．U 2<U 1，U 2降低D ．U 2<U 1，U 2升高 【答案】 C【例2】 (多选)如图所示，理想变压器的原、副线圈分别接理想电流表A 、理想电压表V ，副线圈上通过输电线接有一个灯泡L 、一个电吹风M ，输电线的等效电阻为R ，副线圈匝数可以通过调节滑片P 改变．S 断开时，灯泡L 正常发光，滑片P 位置不动，当S 闭合时，以下说法中正确的是( )A ．电压表读数增大B ．电流表读数减小C ．等效电阻R 两端电压增大D ．灯泡变暗 【答案】CD【例3】 (多选)(2017年哈尔滨模拟)如图甲所示为一交变电压随时间变化的图象，每个周期内，前二分之一周期电压恒定，后二分之一周期电压按正弦规律变化．若将此交流电连接成如图乙所示的电路，电阻R 阻值为100 Ω，则()A ．理想电压表读数为100 VB ．理想电流表读数为0.75 AC ．电阻R 消耗的电功率为56 WD ．电阻R 在100秒内产生的热量为5 625 J 【答案】 BD【解析】 根据电流的热效应，一个周期内产生的热量：Q ＝U 2RT ＝2R×12T ＋5022R ×12T ，解得U ＝75 V ，A 错误；电流表读数I ＝UR ＝0.75 A ，B 正确；电阻R 消耗的电功率P ＝I 2R ＝56.25 W ，C 错误；在100秒内产生的热量Q ＝Pt ＝5 625 J ，D 正确．学科*网专题练习1．(多选)(2017年天津滨海新区联考)如图所示，匀强磁场的磁感应强度B ＝22T ，单匝矩形线圈面积S ＝1 m 2，电阻r ＝403Ω，绕垂直于磁场的轴OO ′匀速转动．线圈通过电刷与一理想变压器原线圈相接．电表为理想电表，两个完全相同的电灯泡，标称值为“20 V ,30 W”，且均正常发光，电流表A 1的示数为1.5 A ．则以下说法正确的是( )A ．电流表A 1、A 2的示数之比2∶1B ．理想变压器原、副线圈的匝数之比为2∶1C ．线圈匀速转动的角速度ω＝120 rad/sD ．电压表的示数为40 2 V 【答案】：BC2．(多选)如图甲为远距离输电示意图，升压变压器原、副线圈匝数比为1∶100，降压变压器原、副线圈匝数比为100∶1，远距离输电线的总电阻为100 Ω.若升压变压器的输入电压如图乙所示，输入功率为750 kW.下列说法中正确的有 ( )A ．用户端交流电的频率为50 HzB ．用户端电压为250 VC ．输电线中的电流为30 AD ．输电线路损耗功率为180 kW 【答案】：AC3.如图所示电路，电阻R 1与电阻R 2阻值相同，都为R ，和R 1并联的D 为理想二极管(正向电阻可看作零，反向电阻可看作无穷大)，在A 、B 间加一正弦交流电u ＝202sin100πt (V)，则加在R 2上的电压有效值为( )A ．10 VB ．20 VC ．15 VD ．510 V【答案】：D【解析】：电压值取正值时，即在前半个周期内，二极管电阻为零，R 2上的电压等于输入电压值；电压值取负值时，即在后半周期内，二极管电阻无穷大，可看作断路，R 2上的电压等于输入电压值的一半，因此可设加在R 2上的电压有效值为U ，根据电流的热效应，在一个周期内满足U 2R T ＝2R·T 2＋2R·T 2，解得U ＝510V ，选项D 正确．4．(多选)(2017年嘉兴模拟)如图所示，理想变压器与电阻R 、交流电压表V 、交流电流表A 按图甲所示方式连接，已知变压器的原、副线圈的匝数比为n 1n 2＝101，电阻R ＝10 Ω，图乙是R 两端电压U 随时间变化的图象，U m ＝102V.下列判断正确的是( )A ．电压表V 的读数为10 VB ．电流表A 的读数为210A C ．变压器的输入功率为10 WD ．通过R 的电流i R 随时间t 变化的规律是i R ＝cos100πt (A) 【答案】：AC5．(2017年山东枣庄调研)图甲中的变压器为理想变压器，原线圈匝数n 1与副线圈匝数n 2之比为10∶1，变压器的原线圈接如图乙所示的正弦式交流电，三个阻值均为20 Ω的电阻R 1、R 2、R 3和电容器C 构成的电路与副线圈相接，其中，电容器的击穿电压为8 V ，电压表V 为理想交流电表，开关S 处于断开状态，则( )A ．电压表V 的读数约为7.07 VB ．电流表A 的读数为0.05 AC ．电阻R 2上消耗的功率为2.5 WD．若闭合开关S，电容器会被击穿【答案】：AC6.如图所示，理想变压器的原线圈两端接高压交变电源，经降压后通过电阻为R的输电线接用电器，两块电表分别是交流电流表和交流电压表，原先开关是闭合的．今将S断开时，电流表和电压表的示数及输电导线上损失的功率变化情况是()A．增大，增大，增大B．减小，减小，减小C．增大，减小，减小D．减小，增大，减小【答案】D【解析】U1由高压交变电源决定，不变，根据＝可知，U2不变，当S断开时，负载电阻变大，副线圈中电流I2＝，I2变小；U损＝I2R线，U损变小．电压表读数U＝U2－U损，变大；P损＝I R线，变小．P入＝U1I1＝P出＝U2I2，P出变小，所以I1变小。

变压器的动态变化问题变压器是高中物理第二册中的重要一章，由于与实际生活紧密联系，在历年的高考中均有一定的体现。

现根据对变压器工作原理的探讨来分析变压器的动态变化问题，从而找到解决问题的规律。

变压器是利用电磁感应原理制成的静止的电气设备，由闭合的铁芯和原副线圈两大部分组成。

它能将某一电压值的交流电变换成同频率的所需电压值的交流电，也可以改变交流电流的数值及变换阻抗或改变相位，在电力系统、自动控制及电子设备中被广泛应用。

变压器工作原理的物理过程示意图如图1所示。

原线圈上加交流电压U1产生交变电流；铁芯中产生交变磁场即产生交变磁通量，在副线圈中产生交变电动势U2；当副线圈加接负载时，副线圈相当于交流电源向外界负载供电，由于铁芯闭合，在不考虑铁芯漏磁的情况下，穿过原、副线圈的每匝线圈的磁通量及其变化率均相同，因此在原线圈上所加的交流电压值与原线圈匝数不变情况下，副线圈上产生的交变电压与副线圈的匝数成正比，这样可以通过绕制不同匝数的副线圈来得到各种数值的交流电动势，从而改变了交流电的电压。

要强调的是，从能量转换角度看，变压器是把电能转化为磁能，再将磁能转化成电能的装置，一般地说，经过转换后电压、电流均发生了变化。

在分析变压器时，一般不考虑铜损（原副线圈电阻产生的焦耳热），铁损（涡流和磁滞损耗在闭合铁芯中产生的焦耳热）和漏磁的变压器，在此条件下称为理想变压器，即它的输入功率和输出功率相等。

功率关系。

变压器不能改变功率，更不能增加电能，只能进行能量传递。

原线圈对应功率P1，副线圈对应功率P2，P2由负载决定，当负载功率增多时，P2增大，P1也随之变大，在变压器额定功率允许的条件下，P1随P2的变化而变化，即P1由P2决定，P2由负载决定。

电压关系。

由变压器原理可知U1/U2＝N1/N2，原线圈两端电压U1由电源电压决定，与N1、N2无关，U2电压通过电压与匝数比的关系可以推导出来U2＝N2/N1×U1，而U1固定不变，所以U2取决于U1、N1、N2。
