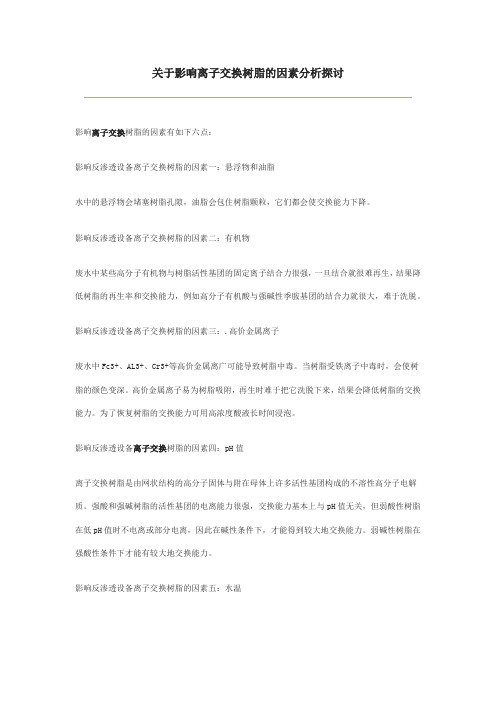

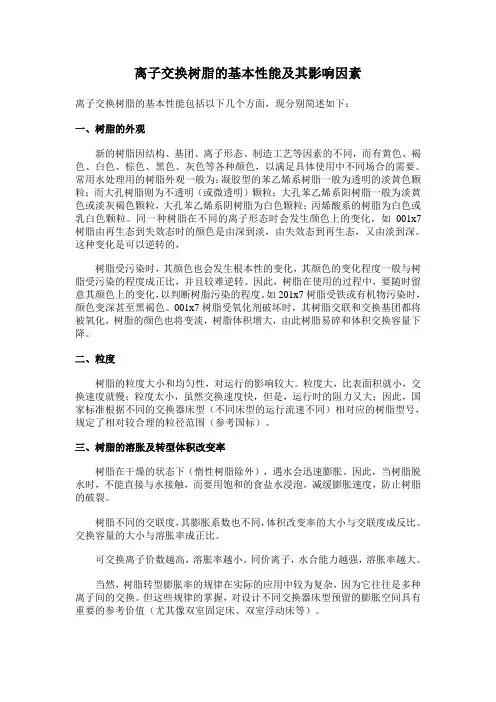

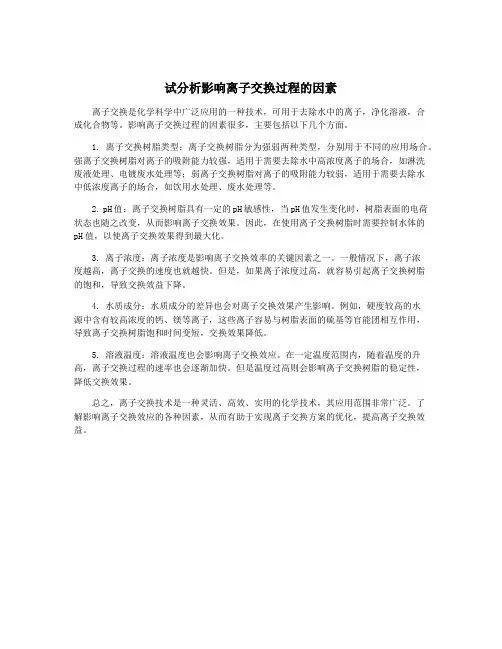

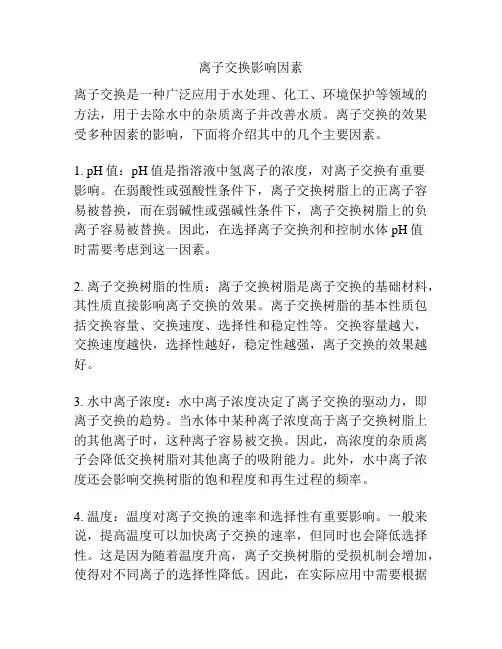

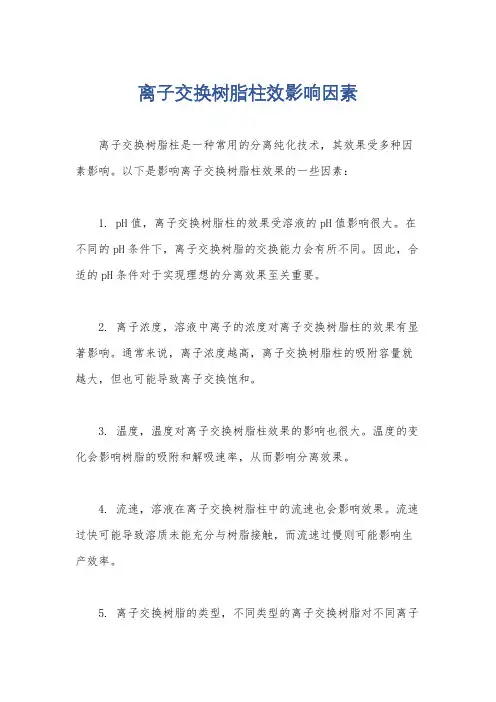

离子交换树脂的基本性能及其影响因素
离子交换树脂的基本性能包括以下几个方面，现分别简述如下：
一、树脂的外观
新的树脂因结构、基团、离子形态、制造工艺等因素的不同，而有黄色、褐色、白色、棕色、黑色、灰色等各种颜色，以满足具体使用中不同场合的需要。常用水处理用的树脂外观一般为：凝胶型的苯乙烯系树脂一般为透明的淡黄色颗粒；而大孔树脂则为不透明（或微透明）颗粒；大孔苯乙烯系阳树脂一般为淡黄色或淡灰褐色颗粒，大孔苯乙烯系阴树脂为白色颗粒；丙烯酸系的树脂为白色或乳白色颗粒。同一种树脂在不同的离子形态时会发生颜色上的变化，如001x7树脂由再生态到失效态时的颜色是由深到淡，由失效态到再生态，又由淡到深。这种变化是可以逆转的，
树脂受污染时，其颜色也会发生根本性的变化，其颜色的变化程度一般与树脂受污染的程度成正比，并且较难逆转。因此，树脂在使用的过程中，要随时留意其颜色上的变化，以判断树脂污染的程度。如201x7树脂受铁或有机物污染时，颜色变深甚至黑褐色。001x7树脂受氧化剂破坏时，其树脂交联和交换基团都将被氧化，树脂的颜色也将变淡，树脂体积增大，由此树脂易碎和体积交换容量下降。
二、粒度
树脂的粒度大小和均匀性，对运行的影响较大。粒度大，比表面积就小，交换速度就慢；粒度太小，虽然交换速度快，但是，运行时的阻力又大；因此，国家标准根据不同的交换器床型（不同床型的运行流速不同）相对应的树脂型号，规定了相对较合理的粒径范围（参考国标）。

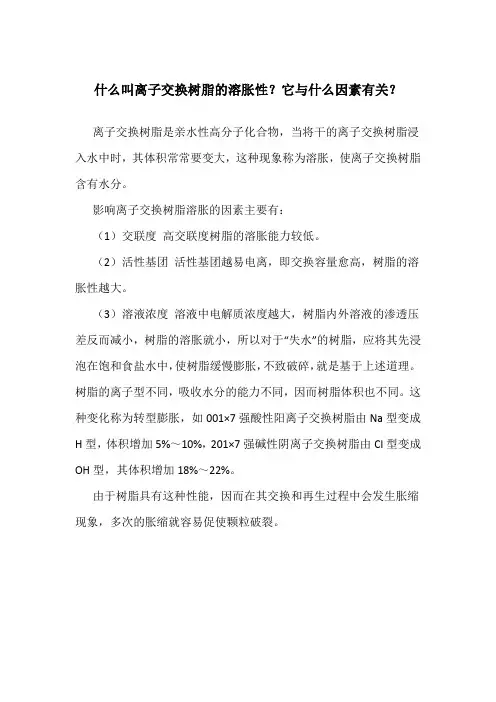

三、树脂的溶胀及转型体积改变率
树脂在干燥的状态下（惰性树脂除外），遇水会迅速膨胀。因此，当树脂脱水时，不能直接与水接触，而要用饱和的食盐水浸泡，减缓膨胀速度，防止树脂的破裂。
树脂不同的交联度，其膨胀系数也不同，体积改变率的大小与交联度成反比。交换容量的大小与溶胀率成正比。
可交换离子价数越高，溶胀率越小。同价离子，水合能力越强，溶胀率越大。
当然，树脂转型膨胀率的规律在实际的应用中较为复杂，因为它往往是多种离子间的交换。但这些规律的掌握，对设计不同交换器床型预留的膨胀空间具有重要的参考价值（尤其像双室固定床、双室浮动床等）。
四、水分
一定离子型态的树脂其颗粒内所含的平衡水量是该树脂的固有特性。同种树脂，不同的离子型态，其含水量也是不同的。为此，国家标准也规定了各种树脂在特定的离子型态下的含水量。树脂在使用的过程中，随着各种因素对树脂的损害，其含水量也会发生变化。因此，树脂含水量的变化大小，也是判断树脂受损性程度的依据之一。
五、密度
树脂的密度是其使用中经常要用的数据。由于树脂基本上都是在湿态下运行，所以最常用的是湿真密度和湿视密度两种。
湿真密度是指单位真体积湿态树脂的质量。真体积是指树脂颗粒本身所占有的体积，不包括颗粒间空隙的体积。
同批树脂，不同的粒径，其湿真密度是相同的。湿真密度决定树脂的沉降速度，也直接影响反洗膨胀率的特性。因此，在对反洗分层有严格要求的混床、双层床、三层床树脂，对其湿真密度也有较严格的范围要求。
湿视密度是指单位视体积湿态树脂的质量。视体积也称堆积体积或表观体积，它包含树脂颗粒本身的固有体积及颗粒间的空隙体积。同批树脂，不同的粒度，其湿视密度是不同的。树脂装填时重量和体积之间的换算，都是用湿视密度来进行换算的。
根据湿真密度和湿真密度，可以按下式估算出树脂层里的空隙率：
P＝1-d视/d真
式中：P指树脂的空隙率；
d视指树脂的视密度；
d真指树脂的真密度；
六、交换容量
树脂的交换容量有多种表示方法，最常用的有重量全交换容量、体积全交换容量、工作交换容量等。全交是反应树脂的固有的容量大小，是一个定值。而工交则是表现树脂在实际工作时能力的大小，它是一个变量，由众多的现场因素所决定，与工艺设计、设备制作、操作方法、再生剂质量、人为因素、介质好坏等等因素相关联，后面将陆续介绍。
七、耐热性
各种树脂对温度的承受范围各不相同，超过此值，对其寿命就有一定的影响。
在常温（10-30℃）下，树脂的基本性能不会发生改变，但在非常温下，树脂会发生一些改变。树脂耐热稳定性的一般规律是：阳树脂要比阴树脂的耐温性要好；加成聚合的树脂要比缩聚反应制作的树脂耐温性要好；盐型树脂要比游离酸或游离碱型树脂的耐温要好（弱酸、弱碱树脂除外）；Ⅰ型强碱树脂要比Ⅱ强碱树脂的耐温性要好；弱碱树脂要比强碱树脂的耐温性要好；苯乙烯系树脂要比丙烯酸系树脂的耐温性要好。
水处理最常用的几种树脂的一般要求（实际使用中并没有这么高的温度）：
阳树脂的耐温性较好，强酸阳树脂可耐120℃的温度；弱酸阳树脂可控制在80℃；苯乙烯系的强碱树脂的温度不超过60℃，弱碱树脂的温度不超过80℃；丙烯酸系的强碱树脂的温度以不超过35℃为佳。
了解这些常用树脂的耐温特性，对在设计初期的树脂的选型有一定的参考价值。
八、树脂的抗冻性
根据实际的经验，大孔树脂的抗冻性优于凝胶型树脂，凝胶型阴树脂的抗冻性比阳树脂好；树脂在水中的抗冻性比其置于空气中要好。树脂在不同状态下的保存方法，在后面将有介绍。
离子交换树脂是一类不溶不熔的有机合成材料，既不溶于水和有机溶剂，也不溶于酸碱。其耐热和耐化学稳定性也与其它类型的有机合成材料相似。离子交换树脂的耐热性是指树脂的环境温度对树脂质量及使用寿命的影响。离子交换树脂的耐化学稳定性是指水及有机溶剂、酸碱、和氧化剂等对树脂质量和使用寿命的影响。
一、水和有机溶剂对树脂的影响：
离子交换树脂不溶于水和其它任何有机溶剂，但水和有机溶剂会对树脂有一定的溶胀，且有机溶剂不同，溶胀度也有差别。
一种常见的情况是由于树脂保存时间过长或保存不当而失水。在失水较为严重时，如直接将树脂浸入水中，可能会由于水对树脂的急剧膨胀而造成树脂的破裂而影响树脂的强度。尤其对凝胶型树脂而言影响更甚。在这种情况下，需先将树脂浸入15%以上的NaCl溶液中数小时。待树脂完全浸润后，再用水将盐水洗去即可。
如需要经常进行水溶液和有机溶剂对树脂交替处理时，树脂可能会经常经历体积收缩和膨胀，从而造成树脂的破碎，因此也应特别当心交替的速度。
二、环境和使用温度及酸碱对树脂的影响：
随着环境和使用温度的提高，离子交换树脂的功能基团可能会脱落，从而降低树脂的交换容量。在有酸或碱存在时，树脂功能基团的脱落速度有可能加速。由于离子交换树脂种类和基质的不同，其耐热稳定性不同。但总的来说，树脂的交联度越高，含水量越低，其耐热稳定性越差。
1、苯乙烯系强酸性和丙烯酸系弱酸性阳离子交换树脂：这两类树脂的耐温稳定性较好，其H型树脂可在100℃使用，而Na型树脂可在120℃使用。能满足一般水处理及其它许多应用要求。但有些特殊用途，如烯烃水合催化剂等，需要在150℃左右的高温，则需要特殊的耐温型树脂。如，D002-II耐温型阳离子催化树脂可在170℃长期使用而交换基团不脱落。
2、苯乙烯系强碱I型阴离子交换树脂树脂：此类树脂Cl型最高使用温度为80℃，OH型最高使用温度为60℃。主要是此类树脂在较高的温度下，其功能基团季铵盐会发生分解，从而降低其交换容量。
3、苯乙烯系强碱II-型阴离子交换树脂：此类树脂由于其功能基团季铵盐中有一个乙醇基，使得其在较高温度时降解的速度较I-型强碱树脂更快，其耐温性能也更差。其Cl型树脂最高使用温度60℃，OH型树脂最高使用温度40℃。
4、丙烯酸系强碱和弱碱阴离子交换树脂：此类树脂，由于其交换基团是通过酰胺键与树脂骨架相连接，而酰胺键的化学稳定性较C-C键要低很多。因此，该类树脂的化学稳定性较差。在酸碱存在时又可加速酰胺键的分解，使其稳定性更低。因此，使用此类树脂时，不但使用温度应控制，用酸碱对树脂进行处理或再生时，酸碱的温度也应该控制在较低的水平。一般丙烯酸系强碱树脂的使用及再生温度最好不超过30℃，弱碱树脂的使用和再生温度不超过50℃。
三、氧化剂对树脂的影响：
当离子交换树脂遇到强的氧化剂时会被氧化，树脂的强度和交换容量下降，从而对树脂的使用寿命产生影响。强氧化剂的种类很多，但在树脂使用过程中经常遇到的主要为游离氯和水中溶解氧。从以往的经验看，水中溶解氧对树脂氧化并不显著，影响较小。而游离氯对树脂的氧化破坏能力很强，影响较大。
游离氯的来源主要为两个方面：对原水或物料进行消毒处理所残留的游离氯；再生或处理树脂所用盐酸质量较差所带入的游离氯（有些工业副产盐酸游离氯含量很高）。
游离氯对树脂的影响，因阴树脂和阳树脂而有所不同：对阳树脂，因为树脂的功能基团比较稳定，游离氯主要氧化降解阳树脂的骨架，从而使其水分升高，强度下降。外观上可见树脂的颜色变淡。对阴树脂，由于胺或铵较易被氧化，游离氯将先氧化破坏阴树脂的交换基团而使树脂的交换容量降低。如果游离氯的量较多，将会进一步氧化破坏树脂的骨架，造成树脂强度降低。
但是，在实际应用中，由于阳树脂一般会置于阴树脂的前面，而游离氯的含量一般又较少，因而阳树脂遭到氧化攻击的可能较阴树脂大得多。
树脂被氧化后，不但质量下降，使用寿命缩短，而且有时还会影响出水或所处理物料的质量。因此应尽可能避免，方法如下：
尽可能使用质量较好的盐酸，避免由盐酸带入游离氯；
使用活性炭处理含有游离氯的水或物料后，再使其接触树脂。在离子交换树脂之前使用颗粒活性炭吸附柱，不但可以吸附有机物从而使树脂减少被污染的机会，还会有效去除游离氯，可对树脂起到双重保护作用；
树脂的交联度越高，其耐氧化能力越强。如已知系统中不可避免地会含有游离氯，则建议使用大孔型的离子交换树脂。因为大孔型树脂的交联度一般较高，抗氧化能力较强。
三、简答题 1．简述哪些因素对钢材性能有影响？ 化学成分；冶金缺陷；钢材硬化；温度影响；应力集中；反复荷载作用。2．钢结构用钢材机械性能指标有哪几些？承重结构的钢材至少应保证哪几项指标满足要求？ 钢材机械性能指标有：抗拉强度、伸长率、屈服点、冷弯性能、冲击韧性； 承重结构的钢材应保证下列三项指标合格：抗拉强度、伸长率、屈服点。3．钢材两种破坏现象和后果是什么？ 钢材有脆性破坏和塑性破坏。塑性破坏前，结构有明显的变形，并有较长的变形持续时间，可便于发现和补救。钢材的脆性破坏，由于变形小并突然破坏，危险性大。 4．选择钢材屈服强度作为静力强度规范值以及将钢材看作是理想弹性一塑性材料的依据是什么？ 选择屈服强度f y 作为钢材静力强度的规范值的依据是：①他是钢材弹性及塑性工作的分界点，且钢材屈服后，塑性变开很大（2%~3%），极易为人们察觉，可以及时处理，避免突然破坏；②从屈服开始到断裂，塑性工作区域很大，比弹性工作区域约大200倍，是钢材极大的后备强度，且抗拉强度和屈服强度的比例又较 大（Q235的f u /f y ≈1.6~1.9）,这二点一起赋予构件以f y 作为强度极限的可靠安 全储备。 将钢材看作是理想弹性—塑性材料的依据是：①对于没有缺陷和残余应力影响的 试件，比较极限和屈服强度是比较接近（f p =(0.7~0.8)f y ），又因为钢材开始屈服 时应变小（ε y ≈0.15%）因此近似地认为在屈服点以前钢材为完全弹性的，即将屈服点以前的б-ε图简化为一条斜线；②因为钢材流幅相当长（即ε从0.15%到2%~3%），而强化阶段的强度在计算中又不用，从而将屈服点后的б-ε图简化为一条水平线。 5．什么叫做冲击韧性？什么情况下需要保证该项指标？ 韧性是钢材抵抗冲击荷载的能力，它用材料在断裂时所吸收的总能量(包括弹性和非弹性能)来度量，韧性是钢材强度和塑性的综合指标。在寒冷地区建造的结构不但要求钢材具有常温(℃ 20)冲击韧性指标，还要求具有负温(℃ 0、℃ 20 -或℃ 40 -)冲击韧性指标。
离子交换树脂的种类和性能 离子交换树脂在现代制糖工业中起着很重要的作用。世界上许多糖厂制造精糖和高级食用糖浆，多数使用离子交换树脂将糖液脱色提纯，而过去传统用骨炭的精炼糖厂亦有逐渐转向使用离子交换树脂的趋势。 离子交换技术有相当长的历史，某些天然物质如泡沸石和用煤经过磺化制得的磺化煤都可用作离子交换剂。但是，随着现代有机合成工业技术的迅速发展，研究制成了许多种性能优良的离子交换树脂，并开发了多种新的应用方法，离子交换技术迅速发展，在许多行业特别是高新科技产业和科研领域中广泛应用。近年国内外生产的树脂品种达数百种，年产量数十万吨。 在工业应用中，离子交换树脂的优点主要是处理能力大，脱色范围广，脱色容量高，能除去各种不同的离子，可以反复再生使用，工作寿命长，运行费用较低(虽然一次投入费用较大)。以离子交换树脂为基础的多种新技术，如色谱分离法、离子排斥法、电渗析法等，各具独特的功能，可以进行各种特殊的工作，是其他方法难以做到的。离子交换技术的开发和应用还在迅速发展之中。 离子交换树脂的应用，是近年国内外制糖工业的一个重点研究课题，是糖业现代化的重要标志。膜分离技术在糖业的应用也受到广泛的研究。 离子交换树脂都是用有机合成方法制成。常用的原料为苯乙烯或丙烯酸(酯)，通过聚合反应生成具有三维空间立体网络结构的骨架，再在骨架上导入不同类型的化学活性基团(通常为酸性或碱性基团)而制成。 离子交换树脂不溶于水和一般溶剂。大多数制成颗粒状，也有一些制成纤维状或粉状。树脂颗粒的尺寸一般在0.3～1.2mm 范围内，大部分在0.4～0.6mm之间。它们有较高的机械强度(坚牢性)，化学性质也很稳定，在正常情况下有较长的使用寿命。 离子交换树脂中含有一种(或几种)化学活性基团，它即是交换官能团，在水溶液中能离解出某些阳离子(如H+或Na+)或阴离子(如OH－或Cl
影响散热性能的各种因素 晨怡热管2007—11-29 22:46：39 三、影响散热性能的各种因素 在当前的所有芯片中，以CPU的功耗、发热量最高,因此CPU散热器的发展最为强劲与引人注目，诞生了极其多样化的产品，代表了计算机散热技术的最高发展水平.只要对CPU 散热技术有了全面了解,其它产品的散热原理也就无师自通了。因此，本专题重点就讨论CPU 散热技术.在介绍各种散热技术之前,我们还要先确认几个散热的基本概念. 热力学基本知识 我们先从物理的角度来探讨一下散热的原理，因为知道了原理才能从根本上找出解决问题的方法。虽然这部分有些枯燥难懂,但只要您能耐心看完，相信很多问题就可迎刃而解,对今后彻底了解散热器有很大的用处。 物理学认为，热主要通过三种途径来传递，它们分别是热传导、热对流、热辐射。为了保证良好的散热器性能，就要已符合上述三种途径的要求来设计产品，于是在材料的热传导率、比热值;散热器整体的热阻、风阻；风扇的风量、风压等等方面都提出了要求。以下针对这些概念进行集中讲解。 热传导 定义:通过物体的直接接触，热从温度高的部位传到温度低的部位.热能的传递速度和能力取决于： 1。物质的性质。有的物质导热性能差，如棉絮，有的物质导热性能强,如钢铁.这样就有了采用不同材质的散热器，铝、铜、银。它们的散热性能依次递增，价钱当然也就成正比啦。 2。物体之间的温度差。热是从温度高的部位传向温度低的部位,温差越大热的传导越快。 热传导是散热的最主要方式，也是散热技术需要解决的核心问题之一.所以我们通常都能看到，几乎所有散热在与CPU相接触的部分都采用热传导性能良好的材料。比如Intel 原包CPU中附带的散热器，采用铜芯与CPU接触，就是为了将热量尽快传导出来。
液氨应急处理 液氨，又称为无水氨，是一种无色液体。氨作为一种重要的化工原料，应用广泛，为运输及储存便利，通常将气态的氨气通过加压或冷却得到液态氨。氨易溶于水，溶于水后形成氢氧化铵的碱性溶液。氨在20℃水中的溶解度为34％。 液氨在工业上应用广泛，而且具有腐蚀性，且容易挥发，所以其化学事故发生率相当高。为了促进对液氨危害和处置措施的了解，本文特介绍液氨的理化特性、中毒处置、泄漏处置和燃烧爆炸处置4个方面的基础知识。 一、氨的理化性质 分子式：NH3气氨相对密度(空气＝1)：0．59 分子量：17．04液氨相对密度(水＝1)：0．7067(25℃) CAS编号：7664-41-7自燃点：651．11℃ 熔点(℃)：-77．7爆炸极限：16％～25％ 沸点(℃)：-33．4 1％水溶液PH值：11．7 蒸气压：882kPa(200℃) 二、中毒处置 (一)毒性及中毒机理 液氨人类经口TDLo：0．15 ml／kg 液氨人类吸入LCLo：5000 ppm／5m 氨进入人体后会阻碍三羧酸循环，降低细胞色素氧化酶的作用。致使脑氨增加，可产生神经毒作用。高浓度氨可引起组织溶解坏死作用。 (二)接触途径及中毒症状 1．吸入 吸入是接触的主要途径。氨的刺激性是可靠的有害浓度报警信号。但由于嗅觉疲劳，长期接触后对低浓度的氨会难以察觉。 (1)轻度吸入氨中毒表现有鼻炎、咽炎、气管炎、支气管炎。患者有咽灼痛、咳嗽、咳痰或咯血、胸闷和胸骨后疼痛等。 (2)急性吸入氨中毒的发生多由意外事故如管道破裂、阀门爆裂等造成。急性氨中毒主要表现为呼吸道粘膜刺激和灼伤。其症状根据氨的浓度、吸入时间以及个人感受性等而轻重不同。 (3)严重吸人中毒可出现喉头水肿、声门狭窄以及呼吸道粘膜脱落，可造成气管阻塞，引起窒息。吸入高浓度可直接影响肺毛细血管通透性而引起肺水肿。 2．皮肤和眼睛接触 低浓度的氨对眼和潮湿的皮肤能迅速产生刺激作用。潮湿的皮肤或眼睛接触高浓度的氨气能引起严重的化学烧伤。 皮肤接触可引起严重疼痛和烧伤，并能发生咖啡样着色。被腐蚀部位呈胶状并发软，可发生深度组织破坏。 高浓度蒸气对眼睛有强刺激性，可引起疼痛和烧伤，导致明显的炎症并可能发生水肿、上皮组织破坏、角膜混浊和虹膜发炎。轻度病例一般会缓解，严重病例可能会长期持续，并
主要用于酒类去除，高级脂肪酸脂类等。 产品详细描述 离子交换树脂在现代制糖工业中起着很重要的作用。世界上许多糖厂制造精糖和高级食用糖浆，多数使用离子交换树脂将糖液脱色提纯，而过去传统用骨炭的精炼糖厂亦有逐渐转向使用离子交换树脂的趋势。 离子交换技术有相当长的历史，某些天然物质如泡沸石和用煤经过磺化制得的磺化煤都可用作离子交换剂。但是，随着现代有机合成工业技术的迅速发展，研究制成了许多种性能优良的离子交换树脂，并开发了多种新的应用方法，离子交换技术迅速发展，在许多行业特别是高新科技产业和科研领域中广泛应用。近年国内外生产的树脂品种达数百种，年产量数十万吨。 在工业应用中，离子交换树脂的优点主要是处理能力大，脱色范围广，脱色容量高，能除去各种不同的离子，可以反复再生使用，工作寿命长，运行费用较低(虽然一次投入费用较大)。以离子交换树脂为基础的多种新技术，如色谱分离法、离子排斥法、电渗析法等，各具独特的功能，可以进行各种特殊的工作，是其他方法难以做到的。离子交换技术的开发和应用还在迅速发展之中。 离子交换树脂的应用，是近年国内外制糖工业的一个重点研究课题，是糖业现代化的重要标志。膜分离技术在糖业的应用也受到广泛的研究。 离子交换树脂都是用有机合成方法制成。常用的原料为乙烯或丙烯酸(酯)，通过聚合反应生成具有三维空间立体网络结构的骨架，再在骨架上导入不同类型的化学活性基团(通常为酸性或碱性基团)而制成。 离子交换树脂不溶于水和一般溶剂。大多数制成颗粒状，也有一些制成纤维状或粉状。树脂颗粒的尺寸一般在0.3～1.2mm 范围内，大部分在0.4～0.6mm之间。它们有较高的机械强度(坚牢性)，化学性质也很稳定，在正常情况下有较长的使用寿命。 离子交换树脂中含有一种(或几种)化学活性基团，它即是交换官能团，在水溶液中能离解出某些阳离子(如H+或Na+)或阴离子(如OH－或Cl－)，同时吸附溶液中原来存有的其他阳离子或阴离子。即树脂中的离子与溶液中的离子互相交换，从而将溶液中的离子分离出来。 树脂中化学活性基团的种类决定了树脂的主要性质和类别。首先区分为阳离子树脂和阴离子树脂两大类，它们可分别与溶液中的阳离子和阴离子进行离子交换。阳离子树脂又分为强酸性和弱酸性两类，阴离子树脂又分为强碱性和弱碱性两类(或再分出中强酸和中强碱性类)。离子交换树脂根据其基体的种类分为乙烯系树脂和丙烯酸系树脂，及根据树脂的物理结构分为凝胶型和大孔型。 离子交换树脂的品种很多，因化学组成和结构不同而具有不同的功能和特性，适应于不同的用途。应用树脂要根据工艺要求和物料的性质选用适当的类型和品种。 1、离子交换树脂的基本类型 (１) 强酸性阳离子树脂 这类树脂含有大量的强酸性基团，如磺酸基－SO3H，容易在溶液中离解出H+，故呈强酸性。树脂离解后，本体所含的负电基团，如SO3－，能吸附结合溶液中的其他阳离子。这两个反应使树脂中的H+与溶液中的阳离子互相交换。强酸性树脂的离解能力很强，在酸性或碱性溶液中均能离解和产生离子交换作用。 树脂在使用一段时间后，要进行再生处理，即用化学品使离子交换反应以相反方向进行，使树脂的官能基团回复原来状态，以供再次使用。如上述的阳离子树脂是用强酸进行再生处理，此时树脂放出被吸附的阳离子，再与H+结合而恢复原来的组成。
影响密封性能的几大因素 .运动速度 运动速度很低（＜0.03m/s）时，要考虑设备运行的平稳性和是否出现"爬行"现象。运动速度很高（＞0.8m/s）时，起润滑作用的油膜可能被破坏，油封因得不到很好的润滑而摩擦发热，导致寿命大大降低。 建议聚氨脂或橡塑油封在0.03m/s～0.8m/s速度范围内工作比较适宜。 2.温度 低温会使聚氨脂或橡塑油封弹性降低，造成泄露，甚至整个油封变得发硬发脆。高温会使油封体积膨胀、变软，造成运动时油封摩擦阻力迅速增加和耐压能力降低。建议聚氨脂或橡塑油封连续工作温度范围-10℃～+80℃。 3.工作压力 油封有最低启动压力（minimum service pressure）要求。低压工作须选用低摩擦性能、启动阻力小的油封。在2.5MPa以下，聚氨脂油封并不适合；高压时要考虑油封受压变形的情况，需用防挤出挡圈，沟槽加工方面也有特殊要求。 此外，不同材质的油封具有不同的最佳工作压力范围。对于聚氨脂油封的最佳工作压力范围为2.5～31.5MPa。 温度、压力对密封性能的影响是互相关联的，因此要做综合考虑。见表： 进口聚氨脂PU材料 最大工作压力 最大温度范围温度范围 运动速度-25～+80 -25～+110 0.5m/s 28MPa 25MPa 0.15m/s 40MPa 35MPa 4.工作介质 除了严格按照生产厂家的推荐意见选取工作介质外，保持工作介质的清洁至关重要。油液的老化或污染不仅会使系统中的元件发生故障，加快油封的老化和摩损，而且其中的脏物可能划伤或嵌入油封，使密封失效。因此，必须定期地检查油液品质及其清洁度，并按设备的维护规范更换滤油器或油液。在油缸里油液中残留的空气经高压压缩会产生高温使油封烧坏，甚至炭化。为避免这种情况发生，在液压系统运行初始时，应进行排气处理。液压缸也应在低压慢速运行数分钟，确认已排完油液中残留的空气，方可正常工作。 5.侧向负载 活塞上一般必须装支承环，以保证油缸能承受较大的负载。密封件和支承环起完全不同的作用，密封件不能代替支承环负载。有侧向力的液压缸，必须加承载能力较强的支承环（重载时可用金属环），以防油封在偏心的条件下工作引起泄露和异样磨损。 6.液压冲击 产生液压冲击的因素很多，如挖掘机挖斗突然碰到石头，吊机起吊或放下重物的瞬间。除外在因素外，对于高压大流量液压系统，执行元件（液压缸或液压马达等）换向时，如果换向阀性能不太好，很容易产生液压冲击。液压冲击产生的瞬间高压可能是系统工作压力的几倍，这样高的压力在极短时间内会将油封撕裂或将其局部挤入间隙之内，造成严重损坏。一般有液压冲击的油缸应在活塞杆上安装缓冲环和挡圈。缓冲环装在油封的前面吸收大部分冲击压力，挡圈防止油封在高压下挤入间隙，根部被咬坏。 补充一点： 密封部位零件表面的加工粗糙度对密封性能有极大的影响。在设计动密封时，与密封件接触的旋
1.0影响材料性能的因素 2.01.1碳当量对材料性能的影响字串9 决定灰铸铁性能的主要因素为石墨形态和金属基体的性能。当碳当量（）较高时，石墨的数量增加，在孕育条件不好或有微量有害元素时，石墨形状恶化。这样的石墨使金属基体能够承受负荷的有效面积减少，而且在承受负荷时产生应力集中现象，使金属基体的强度不能正常发挥，从而降低铸铁的强度。在材料中珠光体具有好的强度、硬度，而铁素体则质底较软而且强度较低。当随着 C、Si的量提高，会使珠光体量减少，铁素体量增加。因此，碳当量的提高将在石墨形状和基体组织两方面影响铸铁铸件的抗拉强度和铸件实体的硬度。在熔炼过程控制中，碳当量的控制是解决材料性能的一个很重要的因素。 1.2合金元素对材料性能的影响 在灰铸铁中的合金元素主要是指Mn、Cr、Cu、Sn、Mo等促进珠光体生成元素，这些元素含量会直接影响珠光体的含量，同时由于合金元素的加入，在一定程度上细化了石墨，使基体中铁素体的量减少甚至消失，珠光体则在一定的程度上得到细化，而且其中的铁素体由于有一定量的合金元素而得到固溶强化，使铸铁总有较高的强度性能。在熔炼过程控制中，对合金的控制同样是重要的手段。 1.3炉料配比对材料的影响字串4 过去我们一直坚持只要化学成分符合规范要求就应该能够获得符合标准机械性能材料的观点，而实际上这种观点所看到的只是常规化学成分，而忽略了一些合金元素和有害元素在其中所起的作用。如生铁是Ti的主要来源，因此生铁使用量的多少会直接影响材料中Ti的含量，对材料机械性能产生很大的影响。同样废钢是许多合金元素的来源，因此废钢用量对铸铁的机械性能的影响是非常直接的。在电炉投入使用的初期，我们一直沿用了冲天炉的炉料配比（生铁：25~35%，废钢：30~35%）结果材料的机械性能（抗拉强度）很低，当我们意识到废钢的使用量会对铸铁的性能有影响时及时调整了废钢的用量之后，问题很快得到了解决，因此废钢在熔化控制过程中是一项非常重要的控制
离子交换树脂特性 树脂颗粒较细者，反应速度较大，但细颗粒对液体通过的阻力较大，需要较高的工作压力。这就是离子交换树脂。 离子交换树脂根据其基体的种类分为苯乙烯系树脂和丙烯酸系树脂，及根据树脂的物理结构分为凝胶型和大孔型。 离子交换树脂的品种很多，因化学组成和结构不同而具有不同的功能和特性，适应于不同的用途。所以宏昌工贸小编就离子交换树脂不同的品种来说一下它们的特性分别是什么。 离子交换树脂的基本类型： 1、强酸性阳离子树脂：这类树脂含有大量的强酸性基团，如磺酸基－SO3H，容易在溶液中离解出H+，故呈强酸性。树脂离解后，本体所含的负电基团，如SO3－，能吸附结合溶液中的其他阳离子。这两个反应使树脂中的H+与溶液中的阳离子互相交换。强酸性树脂的离解能力很强，在酸性或碱性溶液中均能离解和产生离子交换作用。 树脂在使用一段时间后，要进行再生处理，即用化学药品使离子交换反应以相反方向进行，使树脂的官能基团回复原来状态，以供再次使用。如上述的阳离子树脂是用强酸进行再生处理，此时树脂放出被吸附的阳离子，再与H+结合而恢复原来的组成。 2、弱酸性阳离子树脂：这类树脂含弱酸性基团，如羧基－COOH，能在水中离解出H+ 而呈酸性。树脂离解后余下的负电基团，如R-COO－(R为碳氢基团)，能与溶液中的其他阳离子吸
附结合，从而产生阳离子交换作用。这种树脂的酸性即离解性较弱，在低pH下难以离解和进行离子交换，只能在碱性、中性或微酸性溶液中(如pH5～14)起作用。这类树脂亦是用酸进行再生(比强酸性树脂较易再生)。 3、强碱性阴离子树脂：这类树脂含有强碱性基团，如季胺基(亦称四级胺基)－NR3OH(R为碳氢基团)，能在水中离解出OH －而呈强碱性。这种树脂的正电基团能与溶液中的阴离子吸附结合，从而产生阴离子交换作用。这种树脂的离解性很强，在不同pH下都能正常工作。它用强碱(如NaOH)进行再生。 4、弱碱性阴离子树脂：这类树脂含有弱碱性基团，如伯胺基(亦称一级胺基)-NH2、仲胺基(二级胺基)-NHR、或叔胺基(三级胺基)-NR2，它们在水中能离解出OH－而呈弱碱性。这种树脂的正电基团能与溶液中的阴离子吸附结合，从而产生阴离子交换作用。这种树脂在多数情况下是将溶液中的整个其他酸分子吸附。它只能在中性或酸性条件(如pH1～9)下工作。它可用Na2CO3、NH4OH进行再生。 5、离子树脂的转型。 以上是树脂的四种基本类型与各自特性。在实际使用上，常将这些树脂转变为其他离子型式运行，以适应各种需要。例如常将强酸性阳离子树脂与NaCl作用，转变为钠型树脂再使用。工作时钠型树脂放出Na+与溶液中的Ca2+、Mg2+等阳离子交换吸附，除去这些离子。反应时没有放出H+，可避免溶液pH下降和
液氨的化学性质 液氨，又称为无水氨，是一种无色液体。氨作为一种重要的化工原料，应用广泛，为运输及储存便利，通常将气态的氨气通过加压或冷却得到液态氨。氨易溶于水，溶于水后形成氢氧化铵的碱性溶液。氨在20℃水中的溶解度为34%。 液氨在工业上应用广泛，而且具有腐蚀性，且容易挥发，所以其化学事故发生率相当高。为了促进对液氨危害和处置措施的了解，本文特介绍液氨的理化特性、中毒处置、泄漏处置和燃烧爆炸处置4个方面的基础知识。 一、氨的理化性质 分子式：NH3 气氨相对密度（空气=1）：0.59 分子量：17.04 液氨相对密度（水=1）：0.7067（25℃） CAS编号：7664-41-7 自燃点：651.11℃ 熔点（℃）：-77.7 爆炸极限：16%～25% 沸点（℃）：-33.4 1%水溶液PH值：11.7 蒸气压：882kPa（20℃） 二、中毒处置 （一）毒性及中毒机理 液氨人类经口TDLo：0.15 ml/kg 液氨人类吸入LCLo：5000 ppm/5m 氨进入人体后会阻碍三羧酸循环，降低细胞色素氧化酶的作用。致使脑氨增加，可产生神经毒作用。高浓度氨可引起组织溶解坏死作用。
（二）接触途径及中毒症状 1．吸入 吸入是接触的主要途径。氨的刺激性是可靠的有害浓度报警信号。但由于嗅觉疲劳，长期接触后对低浓度的氨会难以察觉。 （1）轻度吸入氨中毒表现有鼻炎、咽炎、气管炎、支气管炎。患者有咽灼痛、咳嗽、咳痰或咯血、胸闷和胸骨后疼痛等。 （2）急性吸入氨中毒的发生多由意外事故如管道破裂、阀门爆裂等造成。急性氨中毒主要表现为呼吸道粘膜刺激和灼伤。其症状根据氨的浓度、吸入时间以及个人感受性等而轻重不同。 （3）严重吸入中毒可出现喉头水肿、声门狭窄以及呼吸道粘膜脱落，可造成气管阻塞，引起窒息。吸入高浓度可直接影响肺毛细血管通透性而引起肺水肿。 2．皮肤和眼睛接触 低浓度的氨对眼和潮湿的皮肤能迅速产生刺激作用。潮湿的皮肤或眼睛接触高浓度的氨气能引起严重的化学烧伤。 皮肤接触可引起严重疼痛和烧伤，并能发生咖啡样着色。被腐蚀部位呈胶状并发软，可发生深度组织破坏。 高浓度蒸气对眼睛有强刺激性，可引起疼痛和烧伤，导致明显的炎症并可能发生水肿、上皮组织破坏、角膜混浊和虹膜发炎。轻度病例一般会缓解，严重病例可能会长期持续，并发生持续性水肿、疤痕、永久性混浊、眼睛膨出、白内障、眼睑和眼球粘连及失明等并发症。多次或持续接触氨会导致结膜炎。
离子交换树脂的制备与性能测定 一. 实验目的： 1.熟悉悬浮共聚合的方法及特点。 2.通过对共聚物的磺化反应，了解高分子反应的一般规律。 3.掌握离子交换树脂的净化方法和交换当量的测定。 二、实验背景 2.1 离子交换树脂基础介绍 离子交换树脂的全名称由分类名称、骨架（或基因）名称、基本名称组成。孔隙结构分凝胶型和大孔型两种，凡具有物理孔结构的称大孔型树脂，在全名称前加“大孔”。分类属酸性的应在名称前加“阳”，分类属碱性的，在名称前加“阴”。如：大孔强酸性苯乙烯系阳离子交换树脂。 离子交换树脂还可以根据其基体的种类分为苯乙烯系树脂和丙烯酸系树脂。树脂中化学活性基团的种类决定了树脂的主要性质和类别。首先区分为阳离子树脂和阴离子树脂两大类，它们可分别与溶液中的阳离子和阴离子进行离子交换。阳离子树脂又分为强酸性和弱酸性两类，阴离子树脂又分为强碱性和弱碱性两类 (或再分出中强酸和中强碱性类)。 离子交换树脂的命名方式：离子交换产品的型号以三位阿拉伯数字组成，第一位数字代表产品的分类，第二位数字代表骨架的差异，第三位数字为顺序号用以区别基因、交联剂等的差异。 2.2 离子交换树脂的种类 (1) 强酸性阳离子树脂 这类树脂含有大量的强酸性基团，如磺酸基－SO3H，容易在溶液中离解出H+，故呈强酸性。树脂离解后，本体所含的负电基团，如SO3－，能吸附结合溶液中的其他阳离子。这两个反应使树脂中的H+与溶液中的阳离子互相交换。强酸性树脂的离解能力很强，在酸性或碱性溶液中均能离解和产生离子交换作用。 树脂在使用一段时间后，要进行再生处理，即用化学药品使离子交换反应以相反方向进行，使树脂的官能基团回复原来状态，以供再次使用。如上述的阳离子树脂是用强酸进行再生处理，此时树脂放出被吸附的阳离子，再与H+结合而恢复原来的组成。 (2) 弱酸性阳离子树脂 这类树脂含弱酸性基团，如羧基－COOH，能在水中离解出H+ 而呈酸性。树脂离解后余下的负电基团，如R-COO－(R为碳氢基团)，能与溶液中的其他阳离子吸附结合，从而产生阳离子交换作用。这种树脂的酸性即离解性较弱，在低pH下难以离解和进行离子交换，只能在碱性、中性或微酸性溶液中(如pH5～14)起作用。这类树脂亦是用酸进行再生(比强酸性树脂较易再生)。 (3) 强碱性阴离子树脂 这类树脂含有强碱性基团，如季胺基(亦称四级胺基)－NR3OH(R为碳氢基团)，能在水中离解出OH－而呈强碱性。这种树脂的正电基团能与溶液中的阴离子吸附结合，从而产生阴离子交换作用。 这种树脂的离解性很强，在不同pH下都能正常工作。它用强碱(如NaOH)进行再生。 (4) 弱碱性阴离子树脂 这类树脂含有弱碱性基团，如伯胺基(亦称一级胺基)-NH2、仲胺基(二级胺基)-NHR、或叔胺基(三级胺基)-NR2，它们在水中能离解出OH－而呈弱碱性。这种树脂的正电基团能与溶
1.0 影响材料性能的因素 2.01.1 碳当量对材料性能的影响字串9 决定灰铸铁性能的主要因素为石墨形态和金属基体的性能。当碳当量（）较高时，石墨的数量增加，在孕育条件不好或有微量有害元素时，石墨形状恶化。这样的石墨使金属基体能够承受负荷的有效面积减少，而且在承受负荷时产生应力集中现象，使金属基体的强度不能正常发挥，从而降低铸铁的强度。在材料中珠光体具有好的强度、硬度，而铁素体则质底较软而且强度较低。当随着 C、Si的量提咼，会使珠光体量减少，铁素体量增加。因此，碳当量的提咼将在石墨形状和基体组织两方面影响铸铁铸件的抗拉强度和铸件实体的硬度。在熔炼过程控制中，碳当量的控制是解决材料性能的一个很重要的因素。 1.2 合金元素对材料性能的影响 在灰铸铁中的合金元素主要是指Mn、Cr、Cu、Sn、Mo 等促进珠光体生成 元素，这些元素含量会直接影响珠光体的含量，同时由于合金元素的加入，在一定程度上细化了石墨，使基体中铁素体的量减少甚至消失，珠光体则在一定的程度上得到细化，而且其中的铁素体由于有一定量的合金元素而得到固溶强化，使铸铁总有较咼的强度性能。在熔炼过程控制中，对合金的控制同样是重要的手段。 1.3 炉料配比对材料的影响字串4 过去我们一直坚持只要化学成分符合规范要求就应该能够获得符合标准机械性能材料的观点，而实际上这种观点所看到的只是常规化学成分，而忽略了一些合金元素和有害元素在其中所起的作用。如生铁是Ti的主要来源，因此生铁使用量的多少会直接影响材料中Ti的含量，对材料机械性能产生很大的影响。同样废钢是许多合金元素的来源，因此废钢用量对铸铁的机械性能的影响是非常直接的。在电炉投入使用的初期，我们一直沿用了冲天炉的炉料配比（生铁：25~35%，废钢：30~35%）结果材料的机械性能（抗拉强度）很低，当我们意识到废钢的使用量会对铸铁的性能有影响时及时调整了废钢的用量之后，问题很快得到了解决，因此废钢在熔化控制过程中是一项非常重要的控制 参数。因此炉料配比对铸铁材料的机械性能有着直接的影响，是熔炼控制的重点。
液氨应急处理指南 液氨，又称为无水氨，是一种无色液体。氨作为一种重要的化工原料，应用广泛，为运输及储存便利，通常将气态的氨气通过加压或冷却得到液态氨。氨易溶于水，溶于水后形成氢氧化铵的碱性溶液。氨在20℃水中的溶解度为34%。 液氨在工业上应用广泛，而且具有腐蚀性，且容易挥发，所以其化学事故发生率相当高。为了促进对液氨危害和处置措施的了解，本文特介绍液氨的理化特性、中毒处置、泄漏处置和燃烧爆炸处置4个方面的基础知识。 一、氨的理化性质 分子式：NH3 气氨相对密度（空气=1）：0.59 分子量：17.04 液氨相对密度（水=1）：0.7067（25℃） CAS编号：7664-41-7 自燃点：651.11℃ 熔点（℃）：-77.7 爆炸极限：16%～25% 沸点（℃）：-33.4 1%水溶液PH值：11.7 蒸气压：882kPa（20℃） 二、中毒处置 （一）毒性及中毒机理 液氨人类经口TDLo：0.15 ml/kg 液氨人类吸入LCLo：5000 ppm/5m 氨进入人体后会阻碍三羧酸循环，降低细胞色素氧化酶的作用。致使脑氨增加，可产生神经毒作用。高浓度氨可引起组织溶解坏死作用。 （二）接触途径及中毒症状 1．吸入 吸入是接触的主要途径。氨的刺激性是可靠的有害浓度报警信号。但由于嗅觉疲劳，长期接触后对低浓度的氨会难以察觉。 （1）轻度吸入氨中毒表现有鼻炎、咽炎、气管炎、支气管炎。患者有咽灼痛、咳嗽、咳痰或咯血、胸闷和胸骨后疼痛等。
（2）急性吸入氨中毒的发生多由意外事故如管道破裂、阀门爆裂等造成。急性氨中毒主要表现为呼吸道粘膜刺激和灼伤。其症状根据氨的浓度、吸入时间以及个人感受性等而轻重不同。 （3）严重吸入中毒可出现喉头水肿、声门狭窄以及呼吸道粘膜脱落，可造成气管阻塞，引起窒息。吸入高浓度可直接影响肺毛细血管通透性而引起肺水肿。 2．皮肤和眼睛接触 低浓度的氨对眼和潮湿的皮肤能迅速产生刺激作用。潮湿的皮肤或眼睛接触高浓度的氨气能引起严重的化学烧伤。 皮肤接触可引起严重疼痛和烧伤，并能发生咖啡样着色。被腐蚀部位呈胶状并发软，可发生深度组织破坏。 高浓度蒸气对眼睛有强刺激性，可引起疼痛和烧伤，导致明显的炎症并可能发生水肿、上皮组织破坏、角膜混浊和虹膜发炎。轻度病例一般会缓解，严重病例可能会长期持续，并发生持续性水肿、疤痕、永久性混浊、眼睛膨出、白内障、眼睑和眼球粘连及失明等并发症。多次或持续接触氨会导致结膜炎。 （三）急救措施 1．清除污染 如果患者只是单纯接触氨气，并且没有皮肤和眼的刺激症状，则不需要清除污染。假如接触的是液氨，并且衣服已被污染，应将衣服脱下并放入双层塑料袋内。 如果眼睛接触或眼睛有刺激感，应用大量清水或生理盐水冲洗20分钟以上。如在冲洗时发生眼睑痉挛，应慢慢滴入1～2滴0.4%奥布卡因，继续充分冲洗。如患者戴有隐形眼镜，又容易取下并且不会损伤眼睛的话，应取下隐形眼镜。 应对接触的皮肤和头发用大量清水冲洗15分钟以上。冲洗皮肤和头发时要注意保护眼睛。 2．病人复苏 应立即将患者转移出污染区，对病人进行复苏三步法（气道、呼吸、循环）：气道：保证气道不被舌头或异物阻塞。 呼吸：检查病人是否呼吸，如无呼吸可用袖珍面罩等提供通气。 循环：检查脉搏，如没有脉搏应施行心肺复苏。
离子交换树脂的基本性能及其影响因素 离子交换树脂的基本性能包括以下几个方面，现分别简述如下： 一、树脂的外观 新的树脂因结构、基团、离子形态、制造工艺等因素的不同，而有黄色、褐色、白色、棕色、黑色、灰色等各种颜色，以满足具体使用中不同场合的需要。常用水处理用的树脂外观一般为：凝胶型的苯乙烯系树脂一般为透明的淡黄色颗粒；而大孔树脂则为不透明（或微透明）颗粒；大孔苯乙烯系阳树脂一般为淡黄色或淡灰褐色颗粒，大孔苯乙烯系阴树脂为白色颗粒；丙烯酸系的树脂为白色或乳白色颗粒。同一种树脂在不同的离子形态时会发生颜色上的变化，如001x7树脂由再生态到失效态时的颜色是由深到淡，由失效态到再生态，又由淡到深。这种变化是可以逆转的， 树脂受污染时，其颜色也会发生根本性的变化，其颜色的变化程度一般与树脂受污染的程度成正比，并且较难逆转。因此，树脂在使用的过程中，要随时留意其颜色上的变化，以判断树脂污染的程度。如201x7树脂受铁或有机物污染时，颜色变深甚至黑褐色。001x7树脂受氧化剂破坏时，其树脂交联和交换基团都将被氧化，树脂的颜色也将变淡，树脂体积增大，由此树脂易碎和体积交换容量下降。 二、粒度 树脂的粒度大小和均匀性，对运行的影响较大。粒度大，比表面积就小，交换速度就慢；粒度太小，虽然交换速度快，但是，运行时的阻力又大；因此，国家标准根据不同的交换器床型（不同床型的运行流速不同）相对应的树脂型号，规定了相对较合理的粒径范围（参考国标）。 三、树脂的溶胀及转型体积改变率 树脂在干燥的状态下（惰性树脂除外），遇水会迅速膨胀。因此，当树脂脱水时，不能直接与水接触，而要用饱和的食盐水浸泡，减缓膨胀速度，防止树脂的破裂。 树脂不同的交联度，其膨胀系数也不同，体积改变率的大小与交联度成反比。交换容量的大小与溶胀率成正比。 可交换离子价数越高，溶胀率越小。同价离子，水合能力越强，溶胀率越大。 当然，树脂转型膨胀率的规律在实际的应用中较为复杂，因为它往往是多种离子间的交换。但这些规律的掌握，对设计不同交换器床型预留的膨胀空间具有重要的参考价值（尤其像双室固定床、双室浮动床等）。
液氨的品质参数、主要特性、危害及泄漏处理措施 一、液氨的品质参数 、氨的主要特性 氨属可燃、易爆、有毒物质，危险类别为 2.3类，其主要性质见 F表: 三、液氨泄漏的危害 1、易气化扩散 发生泄漏时，由液态变为气态，液氨会迅速气化，体积迅速扩大，没有及时气化的液氨以液滴的形式雾化在蒸汽中；在泄漏初期，由于液氨的部分蒸发，使得氨蒸汽的云团密度高于空气密度，氨气随风飘移，易形成大面积染毒区和燃烧爆炸区，需及时对危害范围内的人员进行疏散，并采取禁绝火源措施。
2、易中毒伤亡 氨有毒，有刺激性和恶臭味的气体，容易挥发，氨泄漏至大气中，扩散到 一定的范围，易造成急性中毒和灼伤，每立方米空气中最高允许浓度为 30mg/m 3，当空气中氨的含量达到0.5-0.6% ，30 分钟内即可造成人员中毒；氨气侵入人体的主要途径是皮肤，感觉器官，呼吸道和消化道等部位.轻度中毒症状为：眼口有干辣感，流泪，流鼻涕，咳嗽，声音嘶哑，吞咽食物困难，头昏疼痛，检查时可见眼膜充血水肿，肺部可听到少数干罗音；重度中毒症状为：在高浓度氨气作用下，头，面部等外露部位皮肤或造成重二度化学灼伤，还可出现昏迷，精神错乱，痉挛，也可造成心肌炎或心力衰竭，少数因反射性声门痉挛或呼吸停止呈触电式死亡。 3、易燃烧爆炸 氨既是有毒气体，又是一种可燃气体，氨的自燃点为651 C，燃 烧值为2.37-2.51J/m 3，临界温度为132.5 C,临界压力为11.4Mpa , 氨在空气中的含量达11-14%时，遇明火即可燃烧，其火焰呈黄绿色，有油类存在时，更增加燃烧危险；当空气中氨的含量达15.7%-27.4% 时，遇火源就会引起爆炸，最易引燃浓度17%，产生最大爆炸压力0.58Mpa ；液氨容器受热会膨胀，压力会升高，能使钢瓶或储罐爆炸. 4 、易污染环境氨可以污染空气，在风力的作用下，这种有毒气体随风飘移，造成大范围的空气污染，对人畜产生危害；如果液氨大量泄漏流到河流，湖泊，水库等 水域，则造成水污染，严重时该水域的水未经处理不能 使用. 5、易发生次生事故 氨不稳定，遇热分解，与氟，氯等接触会发生剧烈的化学反应，若遇高
影响端子性能的几大因素 随着我国汽车工业的快速发展和汽车电器系统的日益完善，对汽车端子的精细化和可靠性要求越来越高。汽车端子的传输性能是判断连接性能的标准，通过对以往端子在使用过程中存在的问题总结发现，影响端子传输能力的分别有以下几种因素：端子的材料、端子的设计结构、端子的表面处理品质以及端子的压接等。 1、端子的材料选择 端子的材料应考虑到功能性和经济性要求。目前国内端子类产品使用的材料大致有以下几种：黄铜，磷青铜，紫铜，铍青铜，根据以上各种材料的特性差异进行选用，黄铜一般适用于孔式插片插头类别。磷青铜抗疲劳性，抗腐蚀性好，具有良好的弹性，适合用于插座。紫铜的电导率和热导率仅次于银，适用于大电流高压连接器与充电接口的端子。铍青铜以铍为主要合金元素的铜合金，又称之为铍铜，它是铜合金中性能更好的有弹性材料，有很高的强度、弹性、硬度、疲劳强度、弹性滞后小、耐蚀、耐磨、耐寒、高导电、无磁性、冲击不产生火花等一系列优良的物理、化学和力学性能适用于高压连接器与充电接口的簧片。 2、端子的设计结构 端子设计要遵循的原则为：在满足传输的前提下，尽可能减小端子的用料量，降低产品的设计成本。在设计过程中，影响端子导电特性的一个重要因素就是端子的瓶颈指端子导电面中最小截面处结构，该结构直接决定端子的载流能力，在设计的过程中，要使该截面必须满足端子的导电需求。
3、端子的表面处理 电镀可改变固体表面特性从而改变外观，提高耐蚀性，抗磨性，增强硬度。镀锡是目前端子采用的一种比较常见的电镀工艺，目前镀金与镀银的工艺是更好的电镀工艺。检验镀层的是否优良的方法是通过控制镀层的厚度来判断镀层的品质，可通过相应的盐雾实验进行检验。 4、端子间的插入力 端子使用过程中，主要存在的问题是端子与端子之间的插入力控制不稳定，究其原因为端子弹片的正压力不稳定造成，从而引起端子接触面电阻增加，导致端子的温升增加，引起连接器的烧蚀和导电功能丧失等一系列问题。严重时会引起由于热量的增加而烧车等严重后果。 5、尾部压接 压接品质将直接影响端子的传输品质。压接啮合长度及其压接高度对压接品质影响很大。较紧密的压接其机械强度和电气性能要好于较松的压接．所以应严格控制压接截面的尺寸。影响端子与导线压接效果的因素有很多。任何一种端子，它适应的线径都有一定的范围，而线径是影响压接品质的一个重要因素。其次导线本身也是值得研究的地方，国内外的产品都有各自不同的特点。 在实际的生产中，应遵循以下原则： ①导线的线径要符合端子的尾部； ②导线剥头部分的长度要适中； ③选择合适的压接模具； ④端子压接后要进行拉脱力试验。 检验端子压接方式为：检验端子的压接剖面和端子的拉脱力。剖面可以直观判断压接的效果。压接结果不得出现漏铜丝和触底等缺陷。拉脱力可以判断压接的可靠性。 通过以上对影响端子电性能的因素分析，不难看出，影响端子性能的因素很多。既有设计前期的选材，也有结构设计的合理性，以及后续产品压接等。所以，在该类产品的设计过程中，应多角度分析问题，找出更优的设计方案。
1前言 1.1离子交换树脂简介 1.1.1科技名词定义 中文名称：阳离子交换树脂 英文名称：cation exchange resin 定义1：离子交换树脂官能团上的离子只能与水中阳离子相互交换的树脂。 所属学科：电力(一级学科) ；热工自动化、电厂化学与金属(二级学科) 定义2：含功能性阴离子基团、可与带阳离子的物质进行交换反应的一类高分子量不溶性多聚体。可用于阳离子交换层析。 所属学科：生物化学与分子生物学(一级学科) ；方法与技术(二级学科） 1.1.2阳离子交换树脂分类 阳离子离子交换树脂一般呈现多孔状或颗粒状，其大小约为0.5~1.0mm，其离子交换能力依其交换能力特征可分： 1. 强酸型阳离子交换树脂：主要含有强酸性的反应基如磺酸基（－SO3H），此离子交换树脂可以交换所有的阳离子。 2.弱酸型阳离子交换树脂：具有较弱的反应基如羧基（－COOH基），此离子
交换树脂仅可交换弱碱中的阳离子如Ca2+、Mg2+，对于强碱中的离子如Na+、K+等无法进行交换。 1.2种类和性能 离子交换树脂在现代制糖工业中起着很重要的作用。世界上许多糖厂制造精糖和高级食用糖浆，多数使用离子交换树脂将糖液脱色提纯，而过去传统用骨炭的精炼糖厂亦有逐渐转向使用离子交换树脂的趋势。 离子交换技术有相当长的历史，某些天然物质如泡沸石和用煤经过磺化制得的磺化煤都可用作离子交换剂。但是，随着现代有机合成工业技术的迅速发展，研究制成了许多种性能优良的离子交换树脂，并开发了多种新的应用方法，离子交换技术迅速发展，在许多行业特别是高新科技产业和科研领域中广泛应用。近年国内外生产的树脂品种达数百种，年产量数十万吨。 在工业应用中，离子交换树脂的优点主要是处理能力大，脱色范围广，脱色容量高，能除去各种不同的离子，可以反复再生使用，工作寿命长，运行费用较低(虽然一次投入费用较大)。以离子交换树脂为基础的多种新技术，如色谱分离法、离子排斥法、电渗析法等，各具独特的功能，可以进行各种特殊的工作，是其他方法难以做到的。离子交换技术的开发和应用还在迅速发展之中。 离子交换树脂的应用，是近年国内外制糖工业的一个重点研究课题，是糖业现代化的重要标志。膜分离技术在糖业的应用也受到广泛的研究。
第一部分化学品及企业标识 化学品中文名：氨气(液氨) 化学品英文名：ammonia gas 企业名称： 企业地址： 邮编：传真： 联系电话： 电子邮件地址： 企业应急电话： 产品推荐及限制用途：用作致冷剂及制取铵盐和氮肥。 第二部分危险性概述 紧急情况概述：与空气混合能形成爆炸性混合物，遇明火、高热能引起燃烧爆炸。低浓度氨对粘膜有刺激作用，高浓度可造成组织溶解坏死。液氨或高浓度氨 可致眼灼伤；液氨可致皮肤灼伤。 GHS危险性类别：根据化学品分类、警示标签和警示性说明规范系列标准（参阅第十五部分），该产品属于易燃气体，类别2；压力下气体，液化气体；急 性毒性-吸入，类别3；皮肤腐蚀/刺激，类别1B；严重眼损伤/眼刺激，类 别1；危害水生环境-急性危害，类别1。 标签要素： 象形图： 警示词：危险 危险信息：易燃气体。内装高压气体，遇热可能爆炸。吸入会中毒。造成 严重的皮肤灼伤和眼损伤。对水生生物毒性极大。 防范说明： 预防措施：远离热源/火花/明火/热表面，禁止吸烟。避免吸入粉尘/烟气/ 气体/烟雾/蒸气/喷雾。只能在室外或通风良好处使用。作业
后彻底清洗。戴防护手套/穿防护服/戴防护眼罩/戴防护面具。 保持远离服装/有机材料/可燃材料。避免排放到环境中。 事故响应：火灾时用雾状水、抗溶性泡沫、二氧化碳、砂土灭火。如皮肤 接触：立即脱去污染的衣着，应用2%硼酸液或大量清水彻底冲 洗。如有不适感，就医。如眼睛接触：立即提起眼睑，用大量 流动清水或生理盐水彻底冲洗10～15分钟。如有不适感，就 医。如吸入：迅速脱离现场至空气新鲜处。保持呼吸道通畅。 如呼吸困难，给输氧。如呼吸停止，立即进行人工呼吸。就 医。 安全储存：储存于阴凉、通风的有毒气体专用库房。远离火种、热源。库 温不宜超过30℃。应与卤素、酰基氯、酸类、氯仿、强氧化剂 分开存放，切忌混储。 废弃处置：先用水稀释，再加盐酸中和，然后放入废水系统。 物理化学危险：与空气混合能形成爆炸性混合物，遇明火、高热能引起燃烧爆炸。与氟、氯等接触会发生剧烈的化学反应。若遇高热，容器内压增大，有开裂 和爆炸的危险。 健康危害：低浓度氨对粘膜有刺激作用，高浓度可造成组织溶解坏死。轻度中毒者出现流泪、咽痛、声音嘶哑、咳嗽、咯痰等；眼结膜、鼻粘膜、咽部充 血、水肿；胸部 X线征象符合支气管炎或支气管周围炎。中度中毒上述症 状加剧，出现呼吸困难、紫绀；胸部 X线征象符合肺炎或间质性肺炎。严 重者可发生中毒性肺水肿，或有呼吸窘迫综合征，患者剧烈咳嗽、咯大量 粉红色泡沫痰、呼吸窘迫、谵妄、昏迷、休克等。可发生喉头水肿或支气 管粘膜坏死脱落窒息。可并发气胸或纵隔气肿。高浓度氨可引起反射性呼 吸停止。液氨或高浓度氨可致眼灼伤；液氨可致皮肤灼伤。 环境危害：对环境有害。 第三部分成分/组成信息 √物质混合物 危险组分浓度或浓度范围CAS No. 氨7664-41-7 第四部分急救措施
六大原因影响热量表性能的因素 热量表可靠性、耐久性问题值得深思。如果不改变这种局面、不迅速提升热量表的整体质量，最终很可能导致热量表产业毁于一旦，并将严重影响供热体制改革的进程和节能減排目标的实现。因此，有计量检测专家呼吁，业内每个企业必须高度重视热能表的长期可靠性。 ?六大原因素因影响热量表性能： ?造成热量表可靠性、耐久性差的原因错综复杂，归纳起来主要有6个方面。?一是每个供暖季热能表必须连续运行4～5个月，停暖季节，热量表的停用时间又长达7～8个月。此外，热量表的工作环境很复杂，供热用水中很多含有腐蚀性物质。这些客观因素都对热量表的长期可靠性提出了较高要求。 ?二是热量表和普通水表做比较，在一般家庭，一块普通水表每月的计水量大约5立方米,计量方式是间断式，抄表系统每年的计水量也不过60立方米左右。而通过热量表流过的是长时间连续不间断的热水，一个采暖季4个月热量表的计水量大约是864立方米。也就是说，热量表一个冬季的计水量相当于普通水表14年的计水量。由此可见，供热本身对热量表的长期可靠性要求，特别是对机械式热量表轴承材料的耐磨性要求的苛刻程度较高。因此，未经严密的特殊设计，而试图用热水表甚至用冷水水表作为热量表的基表，其长期可靠性是很难经得起考验的。 ?三是热量表作为热计量贸易结算的重要计量器具和依据，必须确保计量准确和长期可靠。如果不进行长期耐久性试验或有效的长期可靠性验证，热量表在高温下的可靠性通过单纯的高温检测难以确定，而热量表的首次检定和出厂检验又无法保证其长期可靠运行，因此在热量表型式试验或可靠性试验中应当对热量表流量传感器的耐久性在较为严格的要求和试验程序条件中进行试验。这
