影响散热性能的各种因素晨怡热管2007-11-29 22:46:39三、影响散热性能的各种因素在当前的所有芯片中,以CPU的功耗、发热量最高,因此CPU散热器的发展最为强劲与引人注目,诞生了极其多样化的产品,代表了计算机散热技术的最高发展水平。
只要对CPU散热技术有了全面了解,其它产品的散热原理也就无师自通了。
因此,本专题重点就讨论CPU散热技术。
在介绍各种散热技术之前,我们还要先确认几个散热的基本概念。
热力学基本知识我们先从物理的角度来探讨一下散热的原理,因为知道了原理才能从根本上找出解决问题的方法。
虽然这部分有些枯燥难懂,但只要您能耐心看完,相信很多问题就可迎刃而解,对今后彻底了解散热器有很大的用处。
物理学认为,热主要通过三种途径来传递,它们分别是热传导、热对流、热辐射。
为了保证良好的散热器性能,就要已符合上述三种途径的要求来设计产品,于是在材料的热传导率、比热值;散热器整体的热阻、风阻;风扇的风量、风压等等方面都提出了要求。
以下针对这些概念进行集中讲解。
热传导定义:通过物体的直接接触,热从温度高的部位传到温度低的部位。
热能的传递速度和能力取决于:1.物质的性质。
有的物质导热性能差,如棉絮,有的物质导热性能强,如钢铁。
这样就有了采用不同材质的散热器,铝、铜、银。
它们的散热性能依次递增,价钱当然也就成正比啦。
2.物体之间的温度差。
热是从温度高的部位传向温度低的部位,温差越大热的传导越快。
热传导是散热的最主要方式,也是散热技术需要解决的核心问题之一。
所以我们通常都能看到,几乎所有散热在与CPU相接触的部分都采用热传导性能良好的材料。
比如Intel 原包CPU中附带的散热器,采用铜芯与CPU接触,就是为了将热量尽快传导出来。
热对流热通过流动介质(气体或液体)将热量由空间中的一处传到另一处,即由受热物质微粒的流动来传播热能的现象。
根据流动介质的不同,可分为气体对流和液体对流。
影响热对流的因素主要有:1.通风孔洞面积和高度2.温度差:原因还是因为热是由高到低方向传导。

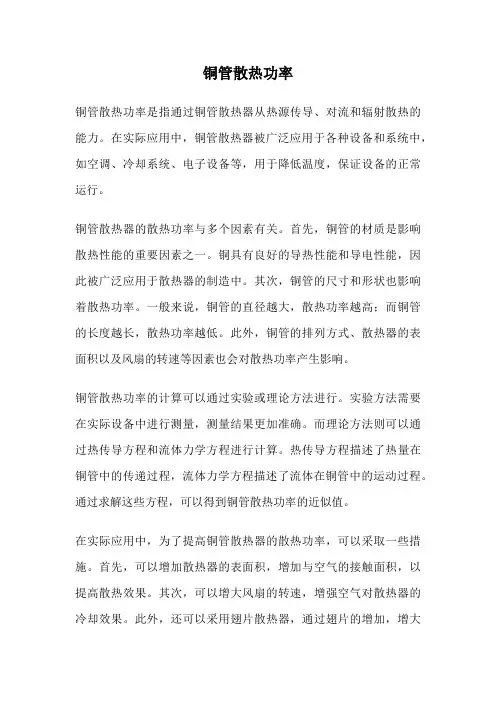

铜管散热功率铜管散热功率是指通过铜管散热器从热源传导、对流和辐射散热的能力。
在实际应用中,铜管散热器被广泛应用于各种设备和系统中,如空调、冷却系统、电子设备等,用于降低温度,保证设备的正常运行。
铜管散热器的散热功率与多个因素有关。
首先,铜管的材质是影响散热性能的重要因素之一。
铜具有良好的导热性能和导电性能,因此被广泛应用于散热器的制造中。
其次,铜管的尺寸和形状也影响着散热功率。
一般来说,铜管的直径越大,散热功率越高;而铜管的长度越长,散热功率越低。
此外,铜管的排列方式、散热器的表面积以及风扇的转速等因素也会对散热功率产生影响。
铜管散热功率的计算可以通过实验或理论方法进行。
实验方法需要在实际设备中进行测量,测量结果更加准确。
而理论方法则可以通过热传导方程和流体力学方程进行计算。
热传导方程描述了热量在铜管中的传递过程,流体力学方程描述了流体在铜管中的运动过程。
通过求解这些方程,可以得到铜管散热功率的近似值。
在实际应用中,为了提高铜管散热器的散热功率,可以采取一些措施。
首先,可以增加散热器的表面积,增加与空气的接触面积,以提高散热效果。
其次,可以增大风扇的转速,增强空气对散热器的冷却效果。
此外,还可以采用翅片散热器,通过翅片的增加,增大散热器的表面积,提高散热效果。
另外,还可以采用冷却剂来提高散热效果,如水冷系统等。
铜管散热功率是通过铜管散热器实现散热的能力。
它受到多个因素的影响,包括材质、尺寸、形状、排列方式等。
散热功率的计算可以通过实验或理论方法进行。
在实际应用中,可以采取一些措施来提高散热功率。
铜管散热器的散热功率对于各种设备和系统的正常运行非常重要,因此在设计和选择散热器时需要考虑散热功率的要求。

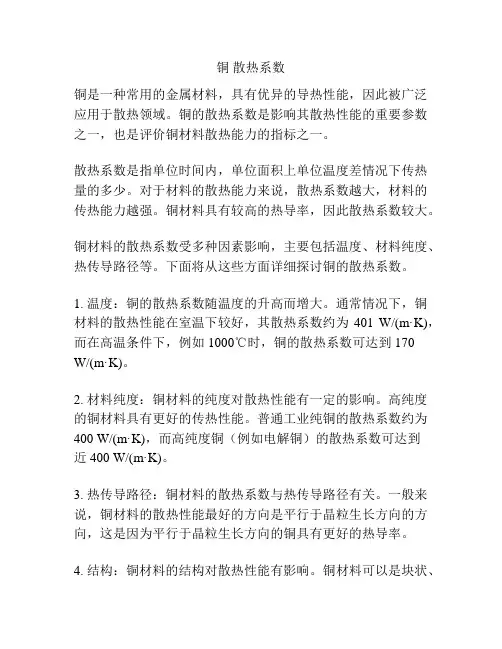

铜散热系数铜是一种常用的金属材料,具有优异的导热性能,因此被广泛应用于散热领域。
铜的散热系数是影响其散热性能的重要参数之一,也是评价铜材料散热能力的指标之一。
散热系数是指单位时间内,单位面积上单位温度差情况下传热量的多少。
对于材料的散热能力来说,散热系数越大,材料的传热能力越强。
铜材料具有较高的热导率,因此散热系数较大。
铜材料的散热系数受多种因素影响,主要包括温度、材料纯度、热传导路径等。
下面将从这些方面详细探讨铜的散热系数。
1. 温度:铜的散热系数随温度的升高而增大。
通常情况下,铜材料的散热性能在室温下较好,其散热系数约为401 W/(m·K),而在高温条件下,例如1000℃时,铜的散热系数可达到170W/(m·K)。
2. 材料纯度:铜材料的纯度对散热性能有一定的影响。
高纯度的铜材料具有更好的传热性能。
普通工业纯铜的散热系数约为400 W/(m·K),而高纯度铜(例如电解铜)的散热系数可达到近400 W/(m·K)。
3. 热传导路径:铜材料的散热系数与热传导路径有关。
一般来说,铜材料的散热性能最好的方向是平行于晶粒生长方向的方向,这是因为平行于晶粒生长方向的铜具有更好的热导率。
4. 结构:铜材料的结构对散热性能有影响。
铜材料可以是块状、片状或细丝状等。
在相同条件下,相同质量的铜材料,其散热系数块状铜>片状铜>细丝状铜。
总的来说,铜材料具有较好的散热性能,其散热系数与温度、材料纯度、热传导路径和结构等因素有关。
在实际应用中,需要根据具体情况选择合适的铜材料以满足散热要求。
此外,在设计散热装置时,还需要考虑材料的散热系数以及散热表面的面积和外界环境等因素,以确保良好的散热效果。
影响散热性能的各种因素晨怡热管2007-11-29 22:46:39三、影响散热性能的各种因素在当前的所有芯片中,以CPU的功耗、发热量最高,因此CPU散热器的发展最为强劲与引人注目,诞生了极其多样化的产品,代表了计算机散热技术的最高发展水平。
只要对CPU散热技术有了全面了解,其它产品的散热原理也就无师自通了。
因此,本专题重点就讨论CPU散热技术。
在介绍各种散热技术之前,我们还要先确认几个散热的基本概念。
热力学基本知识我们先从物理的角度来探讨一下散热的原理,因为知道了原理才能从根本上找出解决问题的方法。
虽然这部分有些枯燥难懂,但只要您能耐心看完,相信很多问题就可迎刃而解,对今后彻底了解散热器有很大的用处。
物理学认为,热主要通过三种途径来传递,它们分别是热传导、热对流、热辐射。
为了保证良好的散热器性能,就要已符合上述三种途径的要求来设计产品,于是在材料的热传导率、比热值;散热器整体的热阻、风阻;风扇的风量、风压等等方面都提出了要求。
以下针对这些概念进行集中讲解。
热传导定义:通过物体的直接接触,热从温度高的部位传到温度低的部位。
热能的传递速度和能力取决于:1.物质的性质。
有的物质导热性能差,如棉絮,有的物质导热性能强,如钢铁。
这样就有了采用不同材质的散热器,铝、铜、银。
它们的散热性能依次递增,价钱当然也就成正比啦。
2.物体之间的温度差。
热是从温度高的部位传向温度低的部位,温差越大热的传导越快。
热传导是散热的最主要方式,也是散热技术需要解决的核心问题之一。
所以我们通常都能看到,几乎所有散热在与CPU相接触的部分都采用热传导性能良好的材料。
比如Intel 原包CPU中附带的散热器,采用铜芯与CPU接触,就是为了将热量尽快传导出来。
热对流热通过流动介质(气体或液体)将热量由空间中的一处传到另一处,即由受热物质微粒的流动来传播热能的现象。
根据流动介质的不同,可分为气体对流和液体对流。
影响热对流的因素主要有:1.通风孔洞面积和高度2.温度差:原因还是因为热是由高到低方向传导。
散热器的性能研究及优化设计散热器是现代电子设备的重要组成部分,其主要功能是将设备内部产生的热量转移至周围环境中,保持设备工作的稳定性和可靠性。
随着计算机、手机等电子设备的发展,散热器的性能要求也越来越高。
本文将从散热器的原理、性能指标以及优化设计方面进行探讨。
一、散热器的原理散热器的原理是利用传热学中的对流散热方式进行散热。
散热器的设计是将热源附着在散热器的表面,通过散热器的表面积将热量传递给周围环境。
散热器的表面结构可以设置多个散热片,增加热量的散发面积,从而提高散热器的散热效率。
同时,通过风扇等装置将周围的空气进行强制对流,进一步增强热量的散发。
二、散热器的性能指标1. 热阻:热阻是评估散热器散热效率的重要指标,其定义为单位面积的热阻力,即在单位面积上传递单位时间的热量与侧边面之间的温度差之比。
热阻越小,散热器的散热效率越高,因此该指标通常越小越好。
2. 噪音:散热器的噪音也是需要考虑的因素。
为了提高散热器的散热效率,在高速风扇的辅助下,通风孔经常会比较大,从而产生一定的噪音。
因此,散热器的设计也应该注重减少噪音。
3. 重量:散热器的重量也是需要考虑的因素。
过重的散热器会增加设备的整体重量,不利于移动,同时也会增加安装的难度和成本。
三、散热器的优化设计散热器的设计需要考虑多个因素,包括散热器的表面积,散热片的数量、大小和形状,以及散热器的风扇和通风孔的尺寸和布局等方面。
1. 增加散热片的数量和面积散热器的表面积决定了其能够散发热量的大小,因此增加散热片的数量和面积可以有效提高散热器的散热效率。
同时,也可以通过设计不同形状的散热片,使其更好地适应各种不同的设备,并提高散热器的美观度。
2. 优化风扇和通风孔的尺寸和布局散热器的风扇和通风孔的布局和尺寸也是影响散热器散热效率的重要因素。
优化风扇的转速和尺寸,以及通风孔的大小和布局,可以提高空气流动的效率,进一步增加散热器的散热性能。
同时,优化风扇和通风孔的设计,也可以有效降低散热器的噪音,使其更加适合各种不同的场合使用。

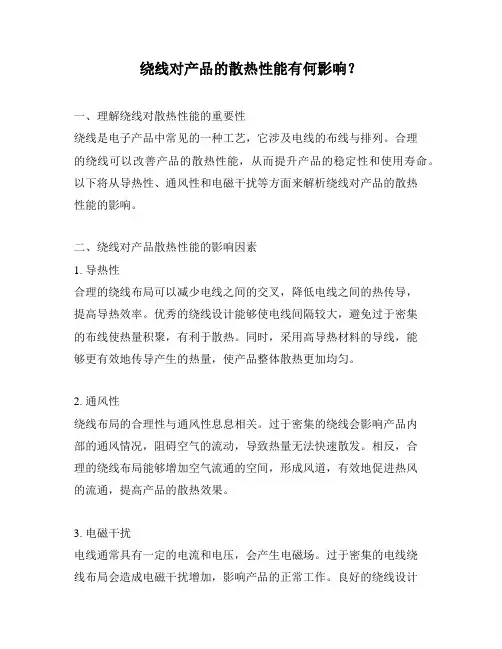

绕线对产品的散热性能有何影响?一、理解绕线对散热性能的重要性绕线是电子产品中常见的一种工艺,它涉及电线的布线与排列。
合理的绕线可以改善产品的散热性能,从而提升产品的稳定性和使用寿命。
以下将从导热性、通风性和电磁干扰等方面来解析绕线对产品的散热性能的影响。
二、绕线对产品散热性能的影响因素1. 导热性合理的绕线布局可以减少电线之间的交叉,降低电线之间的热传导,提高导热效率。
优秀的绕线设计能够使电线间隔较大,避免过于密集的布线使热量积聚,有利于散热。
同时,采用高导热材料的导线,能够更有效地传导产生的热量,使产品整体散热更加均匀。
2. 通风性绕线布局的合理性与通风性息息相关。
过于密集的绕线会影响产品内部的通风情况,阻碍空气的流动,导致热量无法快速散发。
相反,合理的绕线布局能够增加空气流通的空间,形成风道,有效地促进热风的流通,提高产品的散热效果。
3. 电磁干扰电线通常具有一定的电流和电压,会产生电磁场。
过于密集的电线绕线布局会造成电磁干扰增加,影响产品的正常工作。
良好的绕线设计可以避免电线的交叉和重叠,减少电磁场的相互干扰,提高产品的电磁兼容性,从而保证产品的稳定性和性能。
三、如何优化产品的散热性能1. 合理规划电路板的布局针对产品的特点和功能需求,通过合理规划电路板的布局,包括电线的长度、位置等,避免过于密集的布线,减少电线间的交叉。
2. 选择导热性好的材料在绕线过程中,选择导热性好的材料,如铜制导线,能够更好地传导热量,提高产品的整体散热效能。
3. 注意通风空间的设置合理划分产品内部的通风空间,避免电线过于密集,确保空气的流动畅通,以提高热量的散热效果。
4. 进行散热测试和优化针对产品进行散热测试,对存在的散热问题进行分析和优化,不断改进绕线的布局和结构,以提升产品的散热性能。
综上所述,合理的绕线布局对产品的散热性能具有重要影响。
通过合理规划电路板的布局、选择导热性好的材料、注意通风空间的设置以及进行散热测试和优化,都可以提高产品的散热效果,保障产品的稳定性和使用寿命。

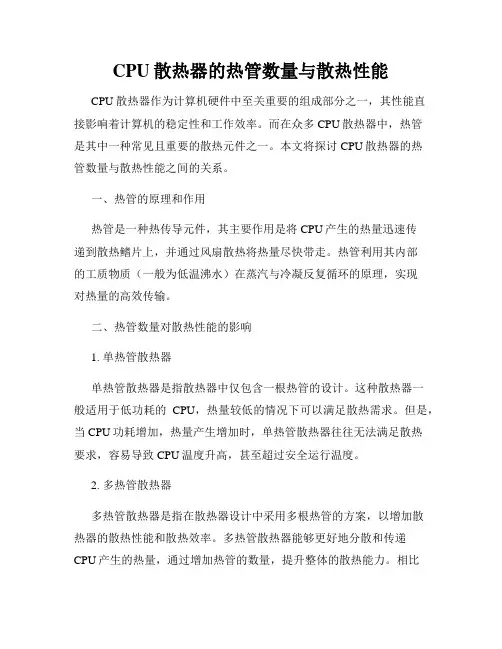

CPU散热器的热管数量与散热性能CPU散热器作为计算机硬件中至关重要的组成部分之一,其性能直接影响着计算机的稳定性和工作效率。
而在众多CPU散热器中,热管是其中一种常见且重要的散热元件之一。
本文将探讨CPU散热器的热管数量与散热性能之间的关系。
一、热管的原理和作用热管是一种热传导元件,其主要作用是将CPU产生的热量迅速传递到散热鳍片上,并通过风扇散热将热量尽快带走。
热管利用其内部的工质物质(一般为低温沸水)在蒸汽与冷凝反复循环的原理,实现对热量的高效传输。
二、热管数量对散热性能的影响1. 单热管散热器单热管散热器是指散热器中仅包含一根热管的设计。
这种散热器一般适用于低功耗的CPU,热量较低的情况下可以满足散热需求。
但是,当CPU功耗增加,热量产生增加时,单热管散热器往往无法满足散热要求,容易导致CPU温度升高,甚至超过安全运行温度。
2. 多热管散热器多热管散热器是指在散热器设计中采用多根热管的方案,以增加散热器的散热性能和散热效率。
多热管散热器能够更好地分散和传递CPU产生的热量,通过增加热管的数量,提升整体的散热能力。
相比于单热管散热器,多热管散热器在处理高功率CPU散热时有明显的优势,可以有效地降低CPU温度,保证计算机的正常运行。
三、热管数量应选择适合的方案在选择CPU散热器时,并非热管数量越多越好。
合理地选择热管数量需要根据实际情况综合考虑。
以下几个因素可以作为选择热管数量的参考:1. CPU功耗首先需要考虑CPU的功耗情况,功耗越高,产生的热量就越大,对散热器的要求也就越高。
如果CPU功耗较低,单热管散热器已经足够满足散热需求;而对于高功耗的CPU,多热管散热器能够更好地满足散热要求。
2. 散热需求根据散热需求,选择适当的热管数量也很重要。
如果在正常使用中,CPU工作负载较低,散热需求不高,那么单热管散热器足以满足要求。
而在进行大型程序渲染、游戏等高负载工作时,多热管散热器的散热能力更强,可以更好地保证CPU温度在安全范围内。
散热片设计计算公式
散热片是一种用于散热的重要元件,广泛应用于电子设备和机械设备中。
它的设计计算公式是根据散热片的尺寸、材料和工作条件来确定的。
在设计散热片时,需要考虑到散热片的导热性能、散热面积和散热效率等因素。
散热片的导热性能是影响散热效果的重要因素之一。
导热性能通常用散热片的导热系数来衡量,导热系数越大,散热片的散热效果就越好。
导热系数可以通过实验测试或者参考材料手册来获取。
在设计散热片时,需要选择导热性能较好的材料,以提高散热片的导热性能。
散热片的散热面积也是影响散热效果的重要因素。
散热面积越大,散热片能够散热的表面积就越大,散热效果也就越好。
在设计散热片时,需要根据散热要求和设备尺寸等因素来确定散热片的尺寸。
通常情况下,散热片的外形可以选择矩形、方形、圆形等形状,根据实际应用情况来确定。
散热片的散热效率也是需要考虑的因素之一。
散热效率可以通过散热片的设计参数来计算,常见的计算公式如下:
散热效率 = 散热量 / 输入功率
其中,散热量是指散热片从热源吸收的热量,输入功率是指散热片
所消耗的功率。
散热效率越高,散热片的散热效果就越好。
在设计散热片时,需要根据实际情况来选择合适的计算公式,并考虑到散热片的材料、尺寸和工作条件等因素。
散热片的设计计算公式是根据散热片的导热性能、散热面积和散热效率等因素来确定的。
在设计散热片时,需要综合考虑这些因素,并选择合适的材料和尺寸,以提高散热片的散热效果。
通过合理设计和计算,可以使散热片达到更好的散热效果,保证设备的正常运行。
散热器热性能研究与优化在现代电子设备的制造和使用过程中,热问题是一个必须关注的重要问题。
当电子设备处于不断运行状态时,会产生大量的热量,如果不能及时散热可能会导致设备损坏甚至爆炸。
因此,散热器作为电子设备中最重要的散热部件之一,其热性能的研究和优化显得尤为重要。
一、散热器的分类散热器根据其工作原理和结构可分为空气散热器和水冷散热器两大类。
空气散热器又可以分为风扇式散热器和散热片散热器两种类型。
风扇式散热器通过内置的风扇将热量吹出设备或散热器外部,其结构简单、制造成本低,但散热效果相对较差。
散热片散热器则是通过散热片的表面积较大,将热量散发到空气中。
水冷散热器则是通过水的冷却性能来达到散热的目的,散热效果相对较好,但制造成本和安装复杂度较高。
二、散热器热性能的影响因素散热器的热性能是由多个因素共同作用决定的,主要包括以下几个方面。
1. 散热器的材质散热器的材质可以影响其的导热性能、传热效率和散热面积等因素,进而影响整个散热器的热性能。
常用的散热器材质主要包括铝合金、铜和钨铜等。
2. 散热器的结构散热器的结构特点也会对其热性能产生影响。
通常来说,散热器表面积越大,散热效率就越高。
同时,散热器内部的通风结构和散热片的间距、角度等因素也会影响散热效率。
3. 散热环境散热环境也会对散热器的热性能产生影响,例如环境温度、空气流动速度等因素都会影响散热器的散热效率。
三、散热器的热性能优化方法针对散热器的热性能问题,可以采取一些有效的优化方法来提高散热器的热性能。
以下是几个常用的优化方法。
1. 材质的优化选择散热器的材质是影响热性能的重要因素之一,因此可以通过材质的优化选择来提高散热效率。
例如,采用散热效率更高的材料、增加散热片的表面积等手段均可提高散热器的热性能。
2. 结构的优化设计散热器的结构也是影响热性能的重要因素之一,因此可以通过结构的优化设计来提高散热效率。
例如,采用更加合理的散热片间距、角度等设计,以及增加通风口的数量等,均可有效提高散热器的热性能。

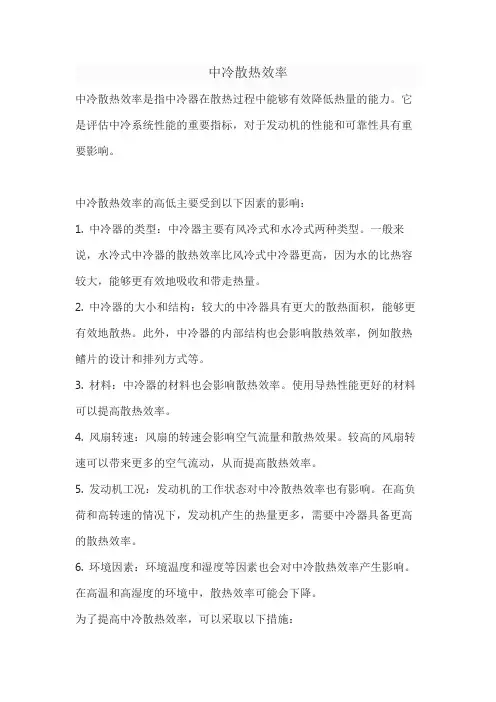

中冷散热效率中冷散热效率是指中冷器在散热过程中能够有效降低热量的能力。
它是评估中冷系统性能的重要指标,对于发动机的性能和可靠性具有重要影响。
中冷散热效率的高低主要受到以下因素的影响:1. 中冷器的类型:中冷器主要有风冷式和水冷式两种类型。
一般来说,水冷式中冷器的散热效率比风冷式中冷器更高,因为水的比热容较大,能够更有效地吸收和带走热量。
2. 中冷器的大小和结构:较大的中冷器具有更大的散热面积,能够更有效地散热。
此外,中冷器的内部结构也会影响散热效率,例如散热鳍片的设计和排列方式等。
3. 材料:中冷器的材料也会影响散热效率。
使用导热性能更好的材料可以提高散热效率。
4. 风扇转速:风扇的转速会影响空气流量和散热效果。
较高的风扇转速可以带来更多的空气流动,从而提高散热效率。
5. 发动机工况:发动机的工作状态对中冷散热效率也有影响。
在高负荷和高转速的情况下,发动机产生的热量更多,需要中冷器具备更高的散热效率。
6. 环境因素:环境温度和湿度等因素也会对中冷散热效率产生影响。
在高温和高湿度的环境中,散热效率可能会下降。
为了提高中冷散热效率,可以采取以下措施:1. 选择合适的中冷器类型和大小,根据发动机的功率和工况进行匹配。
2. 优化中冷器的结构设计,增加散热面积和改善空气流动。
3. 使用高性能的散热材料,提高导热性能。
4. 确保风扇的正常工作,及时清理和维护风扇。
5. 注意发动机的保养和维护,保持良好的工作状态。
6. 在高温环境下,可以考虑采取额外的散热措施,如增加散热风扇或使用散热剂。
需要注意的是,不同的中冷系统在实际应用中可能会有差异,具体的散热效率还需要根据具体的车型和中冷器设计来评估。
此外,中冷散热效率的提高不仅可以改善发动机的性能,还可以延长发动机的使用寿命和提高可靠性。
因此,在车辆设计和维护过程中,重视中冷散热效率是非常重要的。
thermal pad密度Thermal Pad密度Thermal Pad(散热垫片)是一种用于散热的材料,其密度是影响其散热性能的一个重要因素。
本文将探讨Thermal Pad密度对散热性能的影响,并介绍一些常见的Thermal Pad密度选取原则和应用场景。
一、Thermal Pad密度的概念和作用Thermal Pad密度是指单位体积内Thermal Pad的重量。
密度越大,则单位面积内的热导率越高,散热性能越好。
热导率是材料传导热量的能力的度量,与材料的密度密切相关。
Thermal Pad是一种可塑性材料,具有良好的弹性和导热性能。
它能够填补电子设备和散热器之间的微小间隙,提高散热效率,保护电子设备免受过热损坏。
Thermal Pad密度的选择直接影响着散热效果。
二、Thermal Pad密度的选取原则1. 设备散热需求:根据电子设备的散热需求来选择Thermal Pad密度。
对于高功率设备,应选择较高密度的Thermal Pad以提高热传导效率。
而对于低功率设备,可以选择较低密度的Thermal Pad。
2. 间隙尺寸:Thermal Pad的密度应根据设备散热器和散热面之间的间隙尺寸来选择。
如果间隙较小,则应选择较低密度的Thermal Pad以便更好地填补间隙。
如果间隙较大,则可以选择较高密度的Thermal Pad以提高热导率。
3. 散热面积:散热面积也是选择Thermal Pad密度的一个重要考虑因素。
较大的散热面积可以选择较低密度的Thermal Pad,因为热量可以更好地分散。
而较小的散热面积则需要选择较高密度的Thermal Pad以提高散热效率。
三、常见的Thermal Pad密度选取范围Thermal Pad的密度通常在0.5 g/cm³到6 g/cm³之间。
在实际应用中,常见的Thermal Pad密度选取范围如下:1. 0.5 g/cm³ 到1.5 g/cm³:适用于低功率设备和小间隙的散热应用,如手机、平板电脑等。
影响散热性能的各种因素晨怡热管2007-11-29 22:46:39三、影响散热性能的各种因素在当前的所有芯片中,以CPU的功耗、发热量最高,因此CPU散热器的发展最为强劲与引人注目,诞生了极其多样化的产品,代表了计算机散热技术的最高发展水平。
只要对CPU散热技术有了全面了解,其它产品的散热原理也就无师自通了。
因此,本专题重点就讨论CPU散热技术。
在介绍各种散热技术之前,我们还要先确认几个散热的基本概念。
热力学基本知识我们先从物理的角度来探讨一下散热的原理,因为知道了原理才能从根本上找出解决问题的方法。
虽然这部分有些枯燥难懂,但只要您能耐心看完,相信很多问题就可迎刃而解,对今后彻底了解散热器有很大的用处。
物理学认为,热主要通过三种途径来传递,它们分别是热传导、热对流、热辐射。
为了保证良好的散热器性能,就要已符合上述三种途径的要求来设计产品,于是在材料的热传导率、比热值;散热器整体的热阻、风阻;风扇的风量、风压等等方面都提出了要求。
以下针对这些概念进行集中讲解。
热传导定义:通过物体的直接接触,热从温度高的部位传到温度低的部位。
热能的传递速度和能力取决于:1.物质的性质。
有的物质导热性能差,如棉絮,有的物质导热性能强,如钢铁。
这样就有了采用不同材质的散热器,铝、铜、银。
它们的散热性能依次递增,价钱当然也就成正比啦。
2.物体之间的温度差。
热是从温度高的部位传向温度低的部位,温差越大热的传导越快。
热传导是散热的最主要方式,也是散热技术需要解决的核心问题之一。
所以我们通常都能看到,几乎所有散热在与CPU相接触的部分都采用热传导性能良好的材料。
比如Intel 原包CPU中附带的散热器,采用铜芯与CPU接触,就是为了将热量尽快传导出来。
热对流热通过流动介质(气体或液体)将热量由空间中的一处传到另一处,即由受热物质微粒的流动来传播热能的现象。
根据流动介质的不同,可分为气体对流和液体对流。
影响热对流的因素主要有:1.通风孔洞面积和高度2.温度差:原因还是因为热是由高到低方向传导。
液冷板参数液冷板是一种用于散热的装置,其通过液体循环来吸收和散发热量,以保持设备的稳定工作温度。
液冷板参数是指影响液冷板性能和效果的各项参数,下面将介绍几个重要的液冷板参数。
1. 流速:流速是指液体在液冷板内部流动的速度。
流速的大小直接影响液冷板的散热效果。
流速过小会导致热量不能有效地被带走,从而降低散热效果;流速过大则会增加液体的阻力,造成能量浪费。
因此,选择合适的流速对于液冷板的散热效果非常重要。
2. 冷却剂种类:液冷板常用的冷却剂有水和液态金属等。
水具有良好的热导性能和散热效果,且成本较低;而液态金属具有更高的热导性能,但成本较高且使用较为复杂。
选择合适的冷却剂取决于具体的应用场景和要求。
3. 冷却剂流向:液冷板中冷却剂的流向可以是单向流动或双向流动。
单向流动适用于对散热要求较高的场景,能够更有效地将热量带走;而双向流动则适用于对散热要求不那么严格的场景,能够增加液冷板的冷却面积。
4. 冷却板材质:液冷板的材质对其散热性能有很大影响。
常见的液冷板材质有铜、铝、不锈钢等。
铜具有良好的热导性能,但成本较高;铝成本低,但热导性能较差;不锈钢则兼具较好的热导性能和较低的成本。
根据具体的应用需求,选择合适的液冷板材质。
5. 散热面积:液冷板的散热面积越大,能够吸收和散发的热量就越多,散热效果也就越好。
因此,在设计液冷板时,要根据实际需求确保散热面积足够大,以满足散热要求。
6. 热阻:热阻是指液冷板对热量传递的阻碍程度。
热阻越小,液冷板的散热效果就越好。
热阻的大小与液冷板的材质、结构以及冷却剂的流速等因素有关。
通过合理设计液冷板的结构和选择合适的材料,可以降低热阻,提高散热效果。
7. 压降:压降是指液体在液冷板中流动时产生的压力损失。
过大的压降会降低液冷板的流量和散热效果。
因此,在设计液冷板时,要尽量减小压降,提高液体的流动性能和散热效果。
8. 散热功率:散热功率是指液冷板能够吸收和散发的热量大小。
散热功率的大小取决于液冷板的设计和性能。
封装材料的热导率对散热性能的影响在我们日常生活中,各种电子设备无处不在,从手机、电脑到电视、汽车,它们都在为我们的生活带来便捷和乐趣。
但你有没有想过,这些电子设备能够稳定运行,不被“过热”这个小恶魔打倒,其中有一个很重要的因素,那就是封装材料的热导率对散热性能的影响。
就拿我前段时间的一个经历来说吧。
我家里的电脑用了一段时间后,老是出现卡顿和死机的情况。
我一开始还以为是系统出了问题,或者是中了病毒。
结果找了个懂行的朋友来一看,人家告诉我,是电脑的散热不行,导致硬件温度过高,性能下降。
朋友打开电脑机箱,指着里面的芯片和各种组件说:“你看,这封装材料选得不好,热导率太低,热量散不出去,能不卡顿嘛!” 我凑过去仔细瞧,一脸懵圈,完全不懂这些专业的东西。
朋友耐心地给我解释,封装材料就像是给芯片和其他发热元件穿的“防护服”,如果这防护服的热导率高,热量就能迅速地传导出去,就像在炎热的夏天,我们穿着透气轻薄的衣服,感觉很凉快;要是热导率低,热量就被困在里面,好比大夏天穿了件厚厚的棉袄,能不热得难受嘛!咱们来深入聊聊这个封装材料的热导率到底是怎么影响散热性能的。
热导率啊,简单说就是材料传递热量的能力。
热导率高的材料,比如铜、铝,它们就像是散热的高手,能够快速地把热量从发热源传递到周围环境中。
而热导率低的材料,像一些塑料或者劣质的复合材料,它们在传递热量的时候就显得很“磨蹭”。
想象一下,在一个小小的电子设备内部,芯片在不停地工作,产生大量的热量。
如果封装材料的热导率高,这些热量就能迅速地被传递到散热器或者外壳上,然后散发出去,保证芯片在一个合适的温度下工作,性能稳定,寿命也长。
但要是封装材料不给力,热导率低,热量堆积在芯片周围,温度不断升高,芯片的性能就会受到影响,甚至可能会损坏。
而且哦,不同的电子设备对散热性能的要求还不一样。
比如说,手机这种体积小、集成度高的设备,对封装材料的热导率要求就特别高。
因为空间有限,热量不容易散发,必须得靠高效的封装材料来帮忙。
240平方电缆的散热系数-回复【240平方电缆的散热系数】引言:电缆是现代社会中不可或缺的电力传输工具,其散热问题直接关系到电缆的安全运行和使用寿命。
散热系数是评估电缆散热能力的重要指标之一。
在本文中,将详细介绍240平方电缆的散热系数,包括散热系数的定义、计算方法和相关因素等内容。
一、散热系数的定义和意义散热系数是指单位面积上的热量流失的多少,通常用W/m²·K表示。
它反映了电缆的散热能力,即电缆在运行过程中将产生的热量传导到周围环境中的能力。
散热系数的大小直接决定了电缆能否稳定运行和放热是否充分。
二、散热系数的计算方法散热系数的计算通常通过实验测定或基于理论计算得出。
在实验测定方面,可以采用热流法或红外测温法对电缆进行测试,然后通过测量所得的温度差和电流等参数,利用导热学公式计算得出散热系数。
在理论计算方面,可以利用传热学的知识和有限元分析等方法来推导和计算散热系数。
三、影响散热系数的因素1. 导体材料:电缆的导体材料对散热系数有较大影响。
通常情况下,铜和铝的散热系数较高,而铁和钢的散热系数较低。
2. 绝缘材料:电缆的绝缘材料也会对散热系数产生一定影响。
不同材料的导热性能差异较大,绝缘材料导热系数越大,电缆散热能力越强。
3. 外部环境温度:外部环境温度将会影响电缆的散热速度和散热系数。
温度越高,电缆的散热能力越强。
4. 敷设方式和条件:电缆敷设的方式和条件也会影响散热系数。
例如,电缆敷设在地下或者埋入混凝土中,散热系数会受到限制,散热能力较差。
四、电缆散热系数的优化和改进1. 材料优化:通过选择导体和绝缘材料的优化,提高散热系数。
可以选择导热性更好的铜或铝作为导体材料,选择导热性更好的绝缘材料,如聚乙烯或聚氯乙烯等。
2. 敷设方式优化:在敷设电缆时,可以选择更适合散热的方式。
尽量避免电缆敷设在混凝土或地下等限制散热的环境中,选择通风良好的位置敷设电缆。
3. 散热设备的加强:如果散热系数不够理想,可以在电缆附近加设散热设备,如散热器或风扇等,提高散热效果,保证电缆正常工作。
电气设备工程中的散热规范要求概述电气设备工程中的散热规范要求十分重要,它涉及到电气设备的安全性、可靠性和性能。
在电气设备运行过程中,散热控制是必不可少的,它可以有效地防止设备过热、损坏和延长设备的使用寿命。
本文将概述电气设备工程中的散热规范要求,探讨其影响因素以及常见的散热方法。
一、散热规范要求的背景电气设备在工作过程中会产生一定的热量,并且随着设备功率的增加和集成度的提高,热量的产生也会增加。
过高的温度会导致电气设备的正常工作受阻、性能下降以及设备寿命降低等问题。
为了确保电气设备的正常运行,散热规范要求逐渐提出并得到广泛关注。
二、散热规范要求的影响因素1. 设备功率与散热量:设备功率越高,产生的散热量也会越大。
因此,散热规范要求会根据设备功率的大小制定相应的散热标准。
2. 设备尺寸与散热表面积:设备的体积越大,散热表面积也会相应增大,从而有利于散热。
因此,在设计电气设备时,要充分考虑设备尺寸与散热表面积之间的关系。
3. 工作环境温度与散热效果:工作环境温度是影响散热效果的重要因素之一。
一般来说,环境温度越高,散热效果会越差。
4. 设备的工作负荷:设备的工作负荷越大,散热要求也会相应提高。
因此,在实际应用中,需根据设备的工作负荷确定相应的散热规范要求。
三、常见的散热方法1. 自然散热:即利用自然空气对设备进行冷却。
这是一种简单经济的散热方法,适用于功率较低且散热量相对较小的设备。
2. 强制散热:通过风扇等附加设备进行强制散热,能够增强散热效果,适用于功率较高且散热量较大的设备。
3. 散热片降温:通过散热片提高散热效率,是一种常见且可行的散热方法。
散热片一般采用金属材料,具有良好的导热性能,能够有效地将热量传递给周围环境。
4. 液冷散热:采用液体作为散热介质,通过循环冷却液来降低设备温度。
这种散热方式可以在较小的空间内实现高效的散热,适用于功率密度较高的设备。
四、结语电气设备工程中的散热规范要求对于确保设备的安全性和可靠性至关重要。
吸风散热效率计算公式吸风散热效率是指在散热设备中,通过风扇吸风散热的效率。
在工业生产中,散热设备的散热效率对产品的质量和生产效率起着至关重要的作用。
因此,了解和计算吸风散热效率是非常重要的。
本文将介绍吸风散热效率的计算公式,以及影响吸风散热效率的因素。
吸风散热效率计算公式如下:吸风散热效率 = (散热量 / 散热设备的额定散热量) × 100%。
其中,散热量是指散热设备通过风扇吸风散热的实际散热量,散热设备的额定散热量是指散热设备在设计时所能实现的最大散热量。
影响吸风散热效率的因素有很多,下面我们将详细介绍几个主要因素。
首先是风扇的转速和功率。
风扇的转速和功率直接影响了风扇的吸风散热能力。
通常情况下,风扇的转速越高,功率越大,吸风散热效率也就越高。
因此,在选择风扇时,需要根据散热设备的实际需求来选择合适的转速和功率。
其次是散热设备的散热面积和材质。
散热设备的散热面积越大,散热效率也就越高。
同时,散热设备的材质也会影响散热效率,通常情况下,铜、铝等金属材质的散热设备具有更好的散热性能。
另外,环境温度和湿度也是影响吸风散热效率的重要因素。
在高温和潮湿的环境中,散热设备的散热效率会受到一定的影响。
因此,在实际应用中,需要根据不同的环境条件来调整散热设备的工作参数,以保证散热效率的稳定性和可靠性。
除了上述因素外,散热设备的设计结构、风道的设计、散热介质的选择等,也会对吸风散热效率产生影响。
因此,在实际应用中,需要综合考虑各种因素,通过合理的设计和调整,来提高散热设备的吸风散热效率。
在实际生产中,通过合理的计算和调整,可以有效地提高散热设备的吸风散热效率,从而提高产品的质量和生产效率。
因此,掌握吸风散热效率的计算公式和影响因素,对于工程师和生产人员来说是非常重要的。
总之,吸风散热效率的计算公式为吸风散热效率 = (散热量 / 散热设备的额定散热量) × 100%,影响吸风散热效率的因素有风扇的转速和功率、散热设备的散热面积和材质、环境温度和湿度等。
不锈钢自然散热系数1. 引言不锈钢是一种常用的金属材料,具有优良的耐腐蚀性和美观性。
在许多领域中,不锈钢被广泛应用于制造各种产品,如厨具、建筑材料、化工设备等。
而在一些需要散热的应用中,不锈钢的自然散热特性也是一个重要考虑因素。
本文将介绍不锈钢的自然散热系数及其影响因素,并探讨如何提高不锈钢的散热能力。
2. 自然散热系数的定义自然散热系数是指物体在无外部强制冷却条件下,通过自身表面向周围环境传递热量的能力。
它通常用单位时间内传递给单位面积周围环境的热量来表示,单位为瓦特/平方米·开尔文(W/(m^2·K))。
对于不锈钢而言,其自然散热系数可以反映其表面对外界环境传递热量的能力。
较高的自然散热系数意味着不锈钢能更快地散发热量,从而降低温度。
3. 影响不锈钢自然散热系数的因素3.1 材料的热导率热导率是材料传导热量的能力的一种物理属性。
对于不锈钢而言,其热导率决定了它传递热量的速度和效率。
常见的不锈钢材料,如304不锈钢和316不锈钢,具有较高的热导率,因此在相同条件下,它们通常具有较好的散热性能。
3.2 表面积表面积是影响自然散热系数的重要因素之一。
较大的表面积可以提供更多与环境接触的区域,从而增加了散热能力。
因此,在设计中应尽可能增加不锈钢制品的表面积,以提高其自然散热系数。
3.3 表面处理表面处理可以改变不锈钢表面的物理和化学性质,从而影响其自然散热系数。
常见的表面处理方法包括镀铬、喷涂、抛光等。
这些处理方法可以增加不锈钢表面的光洁度和导热性,提高其自然散热能力。
3.4 环境温度环境温度是影响不锈钢自然散热系数的外部条件之一。
较低的环境温度可以提高不锈钢表面与环境之间的温度差,从而促进热量传递。
因此,在设计中应尽可能选择较低的环境温度,以提高不锈钢的自然散热能力。
4. 提高不锈钢自然散热能力的方法4.1 选择合适的材料在需要较好散热性能的应用中,应选择具有较高热导率的不锈钢材料。
影响散热性能的各种因素晨怡热管2007—11-29 22:46:39三、影响散热性能的各种因素在当前的所有芯片中,以CPU的功耗、发热量最高,因此CPU散热器的发展最为强劲与引人注目,诞生了极其多样化的产品,代表了计算机散热技术的最高发展水平.只要对CPU 散热技术有了全面了解,其它产品的散热原理也就无师自通了。
因此,本专题重点就讨论CPU 散热技术.在介绍各种散热技术之前,我们还要先确认几个散热的基本概念.热力学基本知识我们先从物理的角度来探讨一下散热的原理,因为知道了原理才能从根本上找出解决问题的方法。
虽然这部分有些枯燥难懂,但只要您能耐心看完,相信很多问题就可迎刃而解,对今后彻底了解散热器有很大的用处。
物理学认为,热主要通过三种途径来传递,它们分别是热传导、热对流、热辐射。
为了保证良好的散热器性能,就要已符合上述三种途径的要求来设计产品,于是在材料的热传导率、比热值;散热器整体的热阻、风阻;风扇的风量、风压等等方面都提出了要求。
以下针对这些概念进行集中讲解。
热传导定义:通过物体的直接接触,热从温度高的部位传到温度低的部位.热能的传递速度和能力取决于:1。
物质的性质。
有的物质导热性能差,如棉絮,有的物质导热性能强,如钢铁.这样就有了采用不同材质的散热器,铝、铜、银。
它们的散热性能依次递增,价钱当然也就成正比啦。
2。
物体之间的温度差。
热是从温度高的部位传向温度低的部位,温差越大热的传导越快。
热传导是散热的最主要方式,也是散热技术需要解决的核心问题之一.所以我们通常都能看到,几乎所有散热在与CPU相接触的部分都采用热传导性能良好的材料。
比如Intel 原包CPU中附带的散热器,采用铜芯与CPU接触,就是为了将热量尽快传导出来。
热对流热通过流动介质(气体或液体)将热量由空间中的一处传到另一处,即由受热物质微粒的流动来传播热能的现象。
根据流动介质的不同,可分为气体对流和液体对流。
影响热对流的因素主要有:1.通风孔洞面积和高度2。
温度差:原因还是因为热是由高到低方向传导。
3.通风孔洞所处位置的高度:越高对流越快。
4。
液体对流:导热效果比较好,因为液体比热要大些,所以温差大,导热快。
之所以在CPU散热器安装的风扇,也就是为了产生强制热对流而加强散热性能。
理论上说,只要散热器表面积足够大,是无需强制热对流的,但实际应用中,散热器不可能做的无限大,所以采用风扇的主动散热器是最常见的,并且可以根据散热的需求而采用不同转速和大小规格的风扇。
少数散热器也能采用被动散热的方式,比如下图中的产品,但请注意散热器已经覆盖了大半个主板.热辐射是一种可以在没有任何介质(空气)的情况下,不依靠分子之间的碰撞,又不依靠气体或者液体的流动就能够达成热交换的传递方式。
影响热辐射的因素主要有:1、热源的材料。
材料的比热越小相外辐射能量越快,反之就越慢。
2、表面的颜色。
一般来说,顏色光亮的(如白色或銀色)物体表面吸收和释放辐射能量的速率较慢.深颜色(黑色)的物体表面吸收和释放辐射能量的速率较快,有趣的是物体释放电磁波的能量越高,其吸收能力也高,反之亦然。
当然,在普通应用环境中,比起热传导与热对流,热辐射起到的散热作用微乎其微,因此用户在此方面不必太在意.理论是空洞无味的,下面用一个简单的图示来为大家做下讲解:上图显示了三种热传递方式在散热器中的应用形式。
属于热传导的是:由热源CPU传至散热片以及在散热片内部传递。
属于对流的是:热由散热片传递到周围的空间,再由风扇和散热片组合形成的对流对其散热.热传导与热对流是主要散热方式,CPU产生的大部分热量在传递到散热片上后,都被风扇形成的对流所带走,热辐射产生的作用可以忽略不计.以上三个概念是热力学的基础知识。
具体到材料上的特点,就需要引入热传到系数与比热值两个概念。
材料的导热性能热传导系数由于热传导是散热器有效运作的两大方式之一,因此,散热片材料的热传递速度就是其中最关键的技术指标,理论上称作热传导系数。
定义:每单位长度、每度K,可以传送多少瓦数的能量,单位为W/mK。
即截面积为1平方米的柱体沿轴向1米距离的温差为1开尔文(1K=1℃)时的热传导功率.数值越大,表明该材料的热传递速度越快。
由上表中可以得知,银、铜的热传导系数最好。
但是很显然,这两种材料的成本较高,不利于大规模量产.因此在目前的市场中,我们见到的最常用散热器材料就是铝合金,而今后也肯定以该种金属为主。
比热容热传递的速度很重要,但是吸收热量能力低也不利于散热,这里又引入了比热容的概念。
定义:单位质量下需要输入多少能量才能使温度上升一摄氏度,单位为卡/(千克×°C),数值越大代表物体容纳热量的能力越大.根据上表得知,水比热容最高,比金属有更强的热容能力,这也是水冷散热器赖以生存的根本。
值得注意的是,铜的比热容低于铝,这就是为什么纯铜散热器的散热效能并没有大幅超出铝质散热器的原因。
热传导系数与比热值体现的是材料本身的特性。
但是一款散热器散热性能的好坏,也要受到自身设计结构的影响。
而体现这方面整体性能的参数,就要依靠热阻与风阻两个概念了.同时,散热器的体积与重量也不可忽视。
热阻热阻,英文名称为thermal resistance,即物体对热量传导的阻碍效果。
热阻的概念与电阻非常类似,单位也与之相仿-—℃/W,即物体持续传热功率为1W时,导热路径两端的温差。
以散热器而言,导热路径的两端分别是发热物体(如CPU等)与环境空气。
散热器热阻=(发热物体温度-环境温度)÷导热功率.散热器的热阻显然是越低越好--相同的环境温度与导热功率下,热阻越低,发热物体的温度就越低。
但是,决定热阻高低的参数非常多,与散热器所用材料、结构设计都有关系.必须注意:上述公式中为“导热功率”,而非“发热功率”.因为无法保证发热物体所产生的热量全部通过散热器一条路径传导、散失,任何与发热物体接触的低温物体(包括空气)都可能成为其散热路径,甚至还可以通过热辐射的方式散失热量。
所以,当环境或发热物体温度改变时,即使发热功率不变,由于通过其它途径散失的热量改变,散热器的导热功率也可能发生较大变化.如果以发热功率计算,就会出现散热器在不同环境温度下热阻值不同的现象。
散热器(不仅限于风冷散热器,还可包括被动空冷散热片、液冷、压缩机等)所标注的热阻值根据测试环境与方法的不同可能存在较大差异,而与用户实际使用中的效果也必然存在一定差异,不可一概而论,应根据具体情况分析。
风阻风冷散热器的散热片需要仰仗风扇的强制导流才可发挥完全的性能,实际通过的有效风量与散热效果关系密切,而散热片会对风量造成影响的指标就是“风阻"了。
风阻,正如其名,是物体对流过气流的阻碍作用,但却不能如电阻、热阻般用具体数值来衡量。
通常,以风量与进/出口压强差绘制出压强—流量曲线(P—Q曲线),这条曲线便是散热器对通过气流的阻碍效果—-相同压强差下,风阻越小,风量越大;相同风量下,风阻越大,压强差越大.那么风阻是否越小越好呢?如果能保证有效散热面积,当然!可惜,散热片的有效散热面积与风阻往往不能两全,在提高有效散热面积的同时,难免增大风阻,在散热片结构设计过程中就需要进行权衡了。
散热片设计一旦确定,风阻(P-Q曲线)也就基本确定下来,我们能够做的,只有为它选配合适的风扇,令其发挥出设计应有性能了。
为散热片搭配合适的风扇,需结合散热片阻抗(风阻)曲线与风扇特性曲线进行分析。
规格要希望散热器正常的使用,合乎标准的物理规格是必须满足的先决条件.物理规格的要求主要包括尺寸规格与重量两方面。
散热器的尺寸规格主要决定于散热片尺寸,风扇规格则取决于散热片设计,相对处于附属地位。
Intel等“发热设备制造者"都会提出对自己产品搭配散热器的尺寸规格要求。
例如Intel建议的Socket-478散热器尺寸规格,如下图:一般而言,散热器设计、制造者都会尽量满足此要求,用户在使用过程中无需为尺寸规格的“兼容”问题而担心。
但随着计算机设备功率的迅速增长,以及用户对静音需求的提高,散热片面积越来越大,体积随之增大,各种别出心裁的特殊设计也层出不穷,高端散热器的尺寸规格早已不在Intel等“发热设备制造者”的掌控之内了。
如果用户选择的散热器属于此类,那么就应该注意它与机箱空间、主板周围元件间的“兼容性"。
所幸,这类存在“兼容隐患"的散热器之制造厂家一般都会发布某种形式的兼容列表,只要用户适当关注,就不致陷入高价买回散热器而无法使用的窘境。
Zalman CNPS7000A即为此类散热器的典型代表。
散热器的重量与尺寸规格类似,也关系到性能与适用型,同样也主要决定于散热片重量。
“发热设备制造者”们也对散热器的重量提出了要求,例如:Intel Socket—478接口的CPU要求散热器重量不超过450g,而AMD Socket-A接口的CPU则要求散热器重量不超过300g。
散热器的重量标准也只在其制订初期受到了“尊重",当时多数产品能够切实的执行.目前,则只有OEM与低端产品尚符合此标准要求,而独立品牌高端散热器,尤其是高端CPU 风冷散热器,为了取得更高的性能,基本“无视"此标准的存在。
它们毫不理会脆弱的半导体芯片与电路板的感受,积极的采用导热能力更强、密度更大的铜作为主体材料,放任体积的膨胀,体重的增加。
因此,用户,尤其是玩家们如果选择了“壮硕”的高端风冷散热器,则需要做好发生芯片碎裂、电路板断折等惨剧的心理准备,应在使用时采取适当的加固措施,减小芯片与电路板的负担。
流动参数由于传统的风量散热器都需要风扇来强制对流散热,因此空气的流动参数,也是影响散热性能的重要指标之一。
其实本部分应放到风扇技术介绍当中,但是考虑到这些参数的重要性,我们认为有必要将其放置在本期内容的第三部分当中。
一个优质的风扇,是将散热器潜能发挥到极至的必要条件.风速风速即风扇出风口或进风口的空气流动速度,单位一般为m/s;仅是某一位置的速度数值,不能完全体现风扇的性能。
风速在不同位置数值可能有较大差异,且平均值难以计算,一般不用来表示风扇的性能,仅在详细设计分析中才会使用.相关元素:风速的高低主要取决于扇叶的形状、面积、高度以及转速。
扇叶形状设计、面积、高度的影响较为复杂,将在后文说明;风扇转速越快,风速越快,则是显而易见的常识,无需赘述。
风速的高低会影响到风量以及噪音的大小。
同样的过风面积,风速越高,风量越大;气流之间、空气与扇叶、外框、散热片之间的摩擦都会产生噪音,同样的风扇、散热片设计,噪音必然会随着风速的提升而增大.风量风量是风扇最重要的两项性能指标之一。
风量即单位时间内通过风扇出风口(或进风口)截面的空气体积,单位一般为cfm,即立方英尺每分-cubic feet per minute,或cmm,即立方米每分— cubic metres per minute.风量是风扇性能的整体衡量指标,不受到尺寸、结构、方式的限制,也不限于直流无刷风扇,可适用于任何空气导流设备。
