采暖工程课程设计任务书一、 原始资料1. 建筑物的名称及所建地区:2. 设计项目:室内采暖3. 气象资料:(冬季)室外气象资料可根据建筑物所在地区按《规范》取值(w t ,w v )。
室内采暖计算温度:走廊、厕所、楼梯间,n t =16℃,其余房间n t =18℃.4. 室外热网热力资料:供水温度g t =95℃,回水温度h t =70℃;外网提供资用压力△P=1400Pa ;外网提供热水流量,可以保证需要。
引入口位置:在建筑物北侧中间部位,距外墙2.5米处,管底标高-1.5米。
5. 围护结构:外墙:多孔砖外墙-370,传热系数1.1W/㎡.℃。
外窗:单层塑钢窗,传热系数3.65W/㎡.℃。
内墙:加气混凝土板240,传热系数1.37W/㎡.℃。
外门:双层金属门板(中间填充15~18mm 厚矿棉板),传热系数2.57 W/㎡.℃。
屋面:平屋面(硬质岩棉板),传热系数0.87W/㎡.℃。
建筑物层高:住宅(进行一、二层采暖设计)层高为2.9 m ;办公楼(进行1、2层采暖设计)层高为3.2m ;地面(底层)按不保温地面划分地带。
其它详见图纸。
二、 设计内容:1. 计算内容:① 围护结构传热耗热量1Q ,计算基本步骤;② 冷风渗透耗热量2Q ,按缝隙法进行;③ 冷风侵入耗热量3Q ;④ 将所计算的1Q 、2Q 、3Q 汇于一表,并确定出房间的供暖热负荷; ⑤ 各房间散热器片数选择计算及计算表;⑥ 管道水力计算及表格;⑦ 管道局部阻力系数统计表;⑧采暖系统的水力计算表及草图。
2.设计内容:①绘制采暖系统管路轴测图:注明各管径、散热器片数、管道标高,主要设备及材料统计表,设计说明(系统形式、供、回水温度、压力、总热量及总流量等)、图例、坡度、坡向及比例。
②绘制采暖系统平面布置图:注明管径、散热器片数(注:结构图应轻、细画,管道应重、粗画)、比例、坡度、坡向。
三、将设计说明书、任务书、计算说明、计算表格、设计图纸装订成册。
哈尔滨理工大学《供热工程》课程设计说明书姓名学号 10专业热能与动力工程课程名称供热工程指导教师热能与动力工程系 2013年12月2013年10级《供热工程》课程设计任务书(第3组:指导教师 王芳 )一、课程设计目的课程设计是《供热工程》课程的主要的教学与实践相结合的环节之一。
通过该课程设计可使学生对该门课程的内容和应用有更加深刻的理解和掌握,为毕业设计打下基础。
使学生通过本课程设计掌握以热水作为热媒的散热器供暖系统的工作原理和基本的设计过程。
二、设计题目一幢三层楼的热水供暖系统设计三、原始数据1、 供暖形式:单管顺流机械循环同程系统,供水温度75℃,回水温度50℃。
2、 地点:具体分配见附表;外墙厚度:49墙,K =1.272W/m ℃; 屋顶K =0.852W/m℃,标准层层高为3.0米,底层、顶层层高为3.2米。
3、 塑钢窗K =2.62W/m℃,窗高均为2.0m ,窗宽根据图纸尺寸。
4、 外门按有门斗的两道门考虑,外门K 值根据类型按附录1-4选取,地面为不保温地面,K 值按划分地带计算。
5、 走廊温度取比室内温度低3℃,卫生间取与房间相同温度。
6、 房间换气次数按0.1次/时计算。
四、设计内容和要求1. 内容:(1) 供暖系统的热负荷计算;散热器片数计算;供暖系统的水力计算。
(4天) (2) 绘制供暖系统的顶层采暖平面图和系统图。
(3天) (3) 答辩。
(0.5天) 2. 具体要求:(1) 计算说明书要求计算机打印,推荐用Excel 编程计算。
(2) 按《暖通规范》绘制图纸。
五、完成及指导时间全部设计内容1.5周内(2013年12月11日至2013年12月20日)完成,其中最后一天为答辩时间。
指导教师每天安排1次指导时间,具体时间与所指导学生共同商定后执行。
六、成绩评定学生课程设计总成绩由两部分组成:一是指导教师评分,占30%,依据设计过程中的工作态度,完成设计计算及绘图的正确性合理评分。
1.地板辐射式采暖简介1.1原理低温辐射地板采暖是通过埋设于地板下的加热管——铝塑复合管或导电管,把地板加热到表面温度18至32摄氏度,均匀地向室内辐射热量而达到采暖效果。
同时它可以由分户式燃气采暖炉、市政热力管网、小区锅炉房等各种不同方式提供热源。
1.2优点(1)地面温度均匀,室温自下而上逐渐递减,舒适度高;(2)空气对流减弱,有较好的空气洁净度;(3)与其他采暖方式相比,较为节能,节能幅度约为10%至20%;(4)有利于屋内装修,增加2%至3%的室内使用面积;(5)有利于隔声和降低楼板撞击声。
1.3缺点(1)对层高有8厘米左右的占用;(2)地面二次装修时,易损坏地下管线;(3)铺设木地板则有干裂的麻烦,最好选用地砖或复合地板;(4)设定温度不能太高,否则会大大降低输送管道的使用寿命;(5)由于防水需要,卫生间不便铺设,还要借助于电暖气。
1.4运行费用:一个采暖季节每平方米大约需要14元(18℃情况下)2.设计依据和原始资料2.1设计依据为“供热工程”课程设计任务书2.2设计原始资料本工程为哈尔滨市某别墅供暖设计,共3层。
建筑围护结构的热工特性外墙:490㎜空心砖墙双面抹灰,传热系数K=0.96W/㎡℃外窗:双层塑料窗,对开窗,上亮宽同窗,高500mm,高900mm,传热系数K=2.4 W/㎡℃外门:双层木门,传热系数K=2.33 W/㎡℃屋面:200㎜加气混凝土,传热系数K=0.96 W/㎡℃楼面:钢筋混凝土地面,传热系数K=1.1 W/㎡℃地面:非保温地面层高: 3.8m2.3采暖设计参数2.3.1室外设计参数采暖设计室外计算温度:-26℃室外计算风速3.8m/s2.3.2室内设计参数室内计算温度:16℃2.3.3设计指标建筑面积383㎡采暖热负荷97387W单位面积平均热负荷84.8W3.采暖设计3.1采暖热媒采暖热媒为低温水供水温度:45℃回水温度:35℃3.2采暖系统本设计为低温地板辐射采暖,盘管的布置形式采用双回形布置,采用这种布管的主要原因为温度分布比较均匀。
河南城建学院《供热工程》课程设计学号041412140专业建筑环境与设备工程课程名称供热工程指导教师王靖李奉翠虞婷婷付浩卡能源与建筑环境工程学院2015年5月目录第1 章设计概况 ............................................................................................. 错误!未定义书签。
1.1 设计题目 (2)1.2 设计任务及要求 (2)1.3 设计原始材料 ............................................................................................ 错误!未定义书签。
1.4设计依据 .................................................................................................... 错误!未定义书签。
第2章采暖负荷计算 ....................................................................................... 错误!未定义书签。
2.1 采暖系统设计热负荷 ................................................................................ 错误!未定义书签。
2.2围护结构的基本耗热量计算 (4)2.3围护结构朝向修正耗热量的计算 (5)2.4冷风渗透耗热量的计算 (5)2.5冷风侵入耗热量的计算 (6)2.6 热负荷计算举例 (6)第3章采暖方式的比较与选择 (7)3.1集中供热 (7)3.2采暖系统形式选择 (7)3.3 分户采暖 (8)3.4 采暖末端方式的选择与计算 (8)第4章机械循环单管跨越式分户采暖水力计算 (10)4.1 室内平面图及水力计算 (10)4.2 一单元一层用户水力计算 (10)4.3 三单元三层用户水力计算 (12)4.4 单元立管与水平干管水力计算 (14)4.5 不平衡率的计算 (15)第5章设计心得体会与经验总结 (9)第一章设计概况1.1设计题目北京市京郊大院采暖工程设计1.2设计任务及要求1.21 设计任务设计任务包括一层到三层采暖计算1.22设计要求1、采暖设计计算内容(1)建筑围护结构耗热量的计算确定外墙、屋顶、门、窗、地面等的传热系数;列表计算各房间的基本耗热量,附加耗热量,进而求出供暖设计热负荷;计算该建筑物的热指标(2)采暖系统方案确定(3)采暖系统设备选择及计算(4)采暖系统进行水力计算2、散热器计算(1)散热器的选择及计算3、设计图纸绘制及基本要求(1)采暖平面图1:50或1:100(2)采暖系统图(按比例绘制,但出图时不需要比例也不标注比例)(3)散热器设备布置平面图1:50或1:100(4)采暖管路布置平面图1:50或1:100(5)图纸目录、设计施工说明、设备材料表等。
《供热工程》课程设计任务书课程设计名称X市研究生公寓楼供热课程设计(2011级)学院建筑工程学院专业建筑环境与设备工程指导老师学号姓名二零一四年五月《供热工程课程设计》任务书一、题目XX市研究生公寓楼供热课程设计二、资料1、建筑物修建地区本次设计共分为8个小组,每5个人为一个小组,每个小组共用一套土建图纸,设计地点相同(但设计方案可以不同),地点分别为8个地方,具体是:第一组:北京市XX楼热水供暖设计成员:1号—5号第二组:天津市XX楼热水供暖设计成员:6号-10号第三组:沈阳市XX楼热水供暖设计成员:11号-15号第四组:济南市XX楼热水供暖设计成员:16号-20号第五组:长春市XX楼热水供暖设计成员:21号-25号第六组:兰州市XX楼热水供暖设计成员:26号-30号第七组:哈尔滨市XX楼热水供暖设计成员:31号-35号第八组:西安市XX楼热水供暖设计成员:36号-40号2、气象资料,查阅《规范》及相关手册3、土建资料本建筑物为四层砖混结构,层高 3.0 米,室内外地面高差400mm 。
建筑平面图(首层平面图、标准层平面图)、剖面图4. 室外热力网路资料在本建筑物的南侧10 米处有室外热水网路,设计供回水温度为:95 ℃/70 ℃, 系统与外网直接连接,在引入口处外网可提供的供回水压差为 100KPa.5. 围护结构资料外墙:双面抹灰370mm砖墙,哈尔滨采用490mm砖墙屋顶:空心楼板 + 保温层 + 防水层,传热系数为 K=0.73外窗:(a) 房间:(宽×高) 1.8 × 2.0 米,单层铝合金推拉窗,上亮高0.5 米,三扇两开窗,可开启部分的缝隙总长为 14.0 米(b) 走廊: 1.5 × 2.5 米,单层铝合金推拉窗,上亮(高 0.5 米),两扇两开窗,可开启部分的缝隙总长为 12.5 米(c) 楼梯间: 2.5 × 1.2 米,单层铝合金中悬窗,扇高0.6 米,可开启部分的缝隙总长为 12.8 米外门: 1.8 × 2.7 米,单层铝合金双向平开双扇门,上亮高 0.7 米,可开启部分的缝隙总长为 16 米地面:贴土非保温地面。
供暖工程设计任务书一、项目概述本工程旨在设计一个供暖系统,为指定区域内的建筑物提供高效可靠的供暖服务。
本任务书详细说明了工程设计的目标、技术要求、所需材料与设备以及工程时间进度等方面的内容。
二、工程目标1. 提供舒适、稳定的供暖温度:确保室内温度在20-22℃之间,随着室内外温差的变化,能够自动调节供暖水温。
2. 系统安全可靠:设计合理且操作简便的供暖系统,确保运行期间无故障,最大限度地减少意外事件的发生。
3. 节能环保:采用先进的供暖设备和节能技术,降低能耗并减少对环境的影响。
三、技术要求1. 供暖方式:采用集中供暖方式,使用热水作为传热介质,通过供热管网向各个建筑物进行供暖。
2. 设备选择:根据实际需求,合理选择锅炉、循环泵、水箱等设备,并确保其性能达到设计要求。
3. 温控设备:采用先进的室内温控装置,能够实时监测室内温度并自动调节供暖水温,以保持舒适的室内环境。
4. 管道布局:设计合理的供热管道布局,确保热水流通畅通无阻,最大程度地减少能量损失。
5. 安全措施:设计合理的安全保护装置,包括温度、压力等监测装置,以及紧急停机和排气阀等安全设备。
四、所需材料与设备1. 锅炉:选择具有高热效率和低排放的锅炉,确保供暖系统的运行稳定和节能环保。
2. 循环泵:根据需求选择循环泵,以保证供暖水的循环流动和供热效果。
3. 管道材料:选择耐高温、耐压的管道材料,确保供热管网的稳定性和安全性。
4. 温控设备:选择精确可靠的温控装置,确保室内温度的准确控制。
5. 安全设备:包括温度传感器、压力表、安全阀等,保障供暖系统的安全运行。
五、工期安排本工程任务书规定的工程时间进度如下:1. 设计阶段:3天,完成系统设计和设备选型。
2. 采购阶段:5天,完成所需材料和设备的采购工作。
3. 施工阶段:30天,完成供暖系统的安装、调试和验收等工作。
六、质量控制1. 设计阶段:设计人员应具备丰富的经验和专业知识,确保设计方案合理可行。

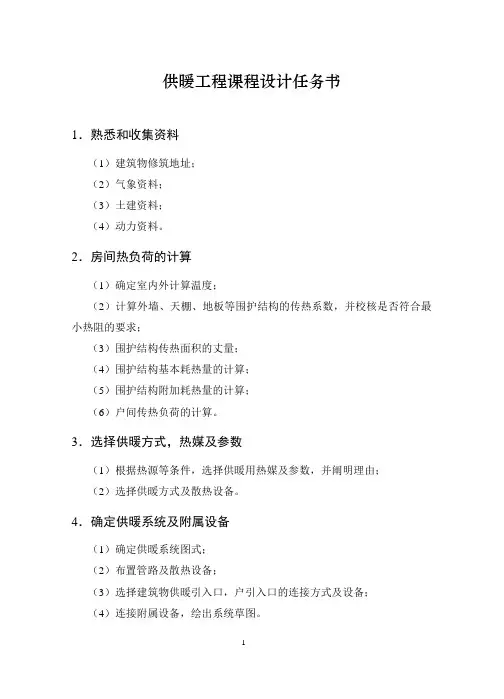

供暖工程课程设计任务书1.熟悉和收集资料(1)建筑物修筑地址;(2)气象资料;(3)土建资料;(4)动力资料。
2.房间热负荷的计算(1)确定室内外计算温度;(2)计算外墙、天棚、地板等围护结构的传热系数,并校核是否符合最小热阻的要求;(3)围护结构传热面积的丈量;(4)围护结构基本耗热量的计算;(5)围护结构附加耗热量的计算;(6)户间传热负荷的计算。
3.选择供暖方式,热媒及参数(1)根据热源等条件,选择供暖用热媒及参数,并阐明理由;(2)选择供暖方式及散热设备。
4.确定供暖系统及附属设备(1)确定供暖系统图式;(2)布置管路及散热设备;(3)选择建筑物供暖引入口,户引入口的连接方式及设备;(4)连接附属设备,绘出系统草图。
5.散热器的计算(1)选择散热器的型式;(2)计算各房间散热器片数。
6.管路水力计算(1)选择最不利环路;(2)计算管路各管段的管径;(3)温控阀预设定阀位的计算。
7.选择和计算附属设备8.绘制供暖系统施工图(1)供暖系统施工图比例1∶100或1∶200(2)供暖系统斜视图比例1∶100或1∶200(3)详图,针对每个人的设计内容,由指导教师指定。
比例1∶10或1∶20供暖工程课程设计指导书(学期:6;学时:2周)一、课程设计的目的和要求本课程设计是继课程之后进行的。
它是深入学习和消化课程内容的重要环节,通过设计使学生初步掌握一般供暖设计的基本方法和步骤。
同时具有运用设计资料,进行方案分析比较,计算和选择设备,作施工图等能力。
学生应在教师指导下独立完成设计。
为引导和帮助同学更深入而顺利地掌握设计程序,特编写此指导书。
由于工程实际的千差万别,指导内容不能包罗万向,学生设计中应密切结合自己的工程实际,独立思考,不可生搬硬套,提倡互相讨论,但要避免抄袭。
二、供暖设计的具体步骤和方法(一)熟悉和收集资料设计的原始资料是考虑方案,选择设备,进行计算的根据,应准确无误。
实际工程中,不少资料是设计者通过调研和查阅资料得到。
供热工程课程设计说明书课程设计名称:供热工程课程设计设计目的:通过该课程设计,学生将能够掌握供热工程的基本原理、设计方法和实际操作技能,培养学生的实际应用能力。
设计内容:1. 供热系统的基本原理:包括供热原理、热负荷计算、热力循环等方面的内容。
2. 供热系统的设计方法:包括热源选择、管道设计、设备选型等方面的内容。
3. 供热系统的实际操作技能:包括设备安装、管道连接、系统调试等方面的内容。
4. 供热系统的运行管理:包括系统运行监测、故障排查与处理等方面的内容。
设计要求:1. 学生需要参与课堂教学,掌握供热工程的基本理论知识。
2. 学生需要参与实验操作,掌握供热系统的实际操作技能。
3. 学生需要完成供热系统的设计任务,包括热负荷计算、设备选型、管道设计等。
4. 学生需要参与供热系统的安装和调试工作,熟悉系统运行管理的基本要求。
设计步骤:1. 理论学习:学生需要参与供热工程的相关课堂教学,掌握基本理论知识。
2. 实验操作:学生需要参与供热工程的实验操作,熟悉实际操作技能。
3. 设计任务:学生需要完成供热系统的设计任务,包括热负荷计算、设备选型、管道设计等。
4. 安装调试:学生需要参与供热系统的安装和调试工作,熟悉系统运行管理的基本要求。
5. 经验总结:学生需要结合实际操作和设计任务,总结经验并进行报告。
设计评价:1. 设计报告:学生需要按照要求编写供热工程课程设计报告,包括设计过程、结果分析等。
2. 设计成果:学生需要完成供热系统的设计任务,并进行实际操作和调试工作,取得可行的设计成果。
3. 学习效果:学生需要在课程设计过程中掌握供热工程的基本原理、设计方法和实际操作技能。
备注:该课程设计说明书仅为参考,具体的设计内容和要求可以根据实际情况进行调整和完善。
目录第1章概述 (2)1.1 设计目的 (2)1.2 工程概述 (2)1.3 设计任务 (2)第2章设计依据 (3)2.1 设计参数 (3)2.2 围护结构传热阻的校核 (3)2.3 围护结构的传热系数 (5)2.4 方案比较 (5)第3章供暖热负荷计算 (6)3.1 围护结构的耗热量 (6)3.1.1 围护结构的耗热量 (6)3.1.2 冷风渗透耗热量 (7)3.1.3 冷风侵入耗热量 (8)3.2 热负荷的计算 (8)3.2.1 围护结构耗热量 (9)3.2.2 冷风渗透耗热量 (9)3.2.3 冷风侵入耗热量 (9)3.2.4 101卧室供暖系统设计热负荷 (9)第4章加热盘管的选型及安装形式 (11)4.1 加热盘管的选择 (11)4.2 加热盘管的布置及规定 (11)4.3 加热盘管的安装 (11)4.4 加热盘管的计算 (12)第五章水力计算 (16)5.1 设计计算公式 (16)5.2 户内环路水力计算 (16)5.3 室外管网水力计算 (18)第七章管道的保温 (22)7.1保温管道的确定原则 (22)7.2保温材料的选择 (22)第八章总结 (23)参考资料 (24)第1章概述1.1 设计目的本课程的目的是培养学生运用所学的供热工程、流体输配管网课程的理论和技术知识解决实际问题,进一步提高运算、制图和使用资料的能力。
通过设计,了解室内采暖系统的设计内容、程序和基本原则,巩固所学理论知识,培养利用这些知识解决实际问题的能力,逐步树立正确的设计观点。
采暖课程设计是建筑环境与设备专业培养学生解决实际问题能力的一个重要的教学实践环节,在建筑环境与设备专业的教学计划中占有重要的地位和作用。
1.2 工程概述本工程为大连市某办公综合楼,工程结构类型为4层砖混结构,占地面积为474m2,建筑面积为1422 m2,建筑总高度为12.7m,层高为3m。
热源为城市热网,供水温度为tg=95℃,回水温度为th=70℃。

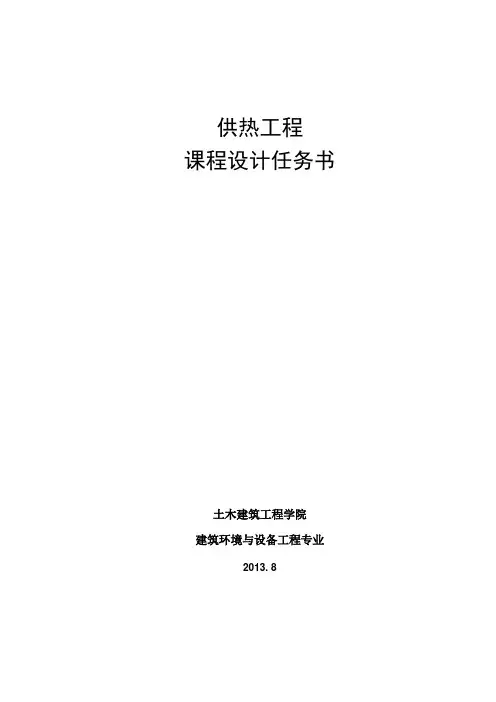

供热工程
课程设计任务书
土木建筑工程学院
建筑环境与设备工程专业
2013. 8
一、设计题目
沈阳市某办公楼室内采暖工程
二、工程设计资料
1.建筑图纸。
2.采暖系统采用热水供暖系统,供水温度:95℃,回水温度:70℃。
3.系统型式采用机械循环上供下回同程式系统。
4.采暖系统入口方向为该楼的北向。
5.采暖管道采用钢管,并且管径均按公称直径标注。
三、设计要求
1.首先应从建筑图纸上了解建筑平面位置,建筑层数及用途,建筑外形特点及建筑物周围的地形和道路;然后根据建设单位提供的设计条件在建筑设备专业平面蓝图上确定室内采暖系统初步设计方案。
2.在设计方案确定后,先进行房间热负荷计算,然后在蓝图上画出采暖系统平面图,再根据平面图在设计计算书中画出系统计算简图,并完成系统水力计算书,最后将设计依据和计算过程整理成课程设计计算书以电子文件形式打印出并装订成册。
3.运用AutoCAD软件上机完成图纸设计说明、采暖系统平面图和系统图,最后按照标准图纸型号用白图将其分别打印出来,并与课程设计计算书一起装入课程设计档案中。
四、设计成果
1.设计计算书
房间热负荷计算结果(三个典型房间);系统水力计算结果。
2.设计图纸
设计说明及图纸目录
底层采暖平面图(1:100)
标准层采暖平面图(1:100)
顶层采暖平面图(1:100)
采暖系统图(1:100)
1。
《供暖工程课程设计》指导书
贵州大学矿业学院建筑环境与设备工程专业
二00八年六月
《供暖工程课程设计》指导书
一、课程设计目的及要求
课程设计是专业课教学的重要组成部分,是理论学习的深化和应用。
通过课程设计,使学生自觉地树立精心设计的思想,理论联系实际的学风,掌握—般民用或工业建筑供暖工程的设计程序、方法和步骤。
了解和熟悉本领域的新材料、新设备、新方法和新技术。
熟悉国家和地方的有关规定和技术措施,学会使用有关的技术手册和设计资料,提高计算和绘图技能,提高对实际工程问题的分析和解决能力。
二、设计步骤及设计说明书的编写
根据设计任务书中给定的设计题目及具体要求,按照收集资料热负荷计算确定方案水力计算绘制施工图的步骤进行设计,并将各步骤的主要依据成果与结论写入设计说明书。
设计主要内容及注意事项指示如下:
(一)设计的原始资料
1.气象资料
根据设计任务书中给出的建筑物所在地区,在《采暖通风与空气调节设计规范》 (以下简称规范)中,查出该地区的有关气象参数(如供暖室外计算温度,冬季室外计算风速,冬季主导风向等)。
2.土建资料
的建筑特点(建筑物的方位、层数)和各部位的建筑构造与热工特征,外墙、屋顶、地面门窗构造)。
3.根据任务书中给出的热源条件,确定系统入口位置和热媒参数。
(二)围护结构耗热量计算
1.进行房间编号(注意各层编号竖向统一,编号用三位数字,首位数表示层数。
)
2.根据房间使用特点,确定其室内计算温度n t (参阅《规范》)。
3.确定围护结构的传热系统K值,并校核外墙,天棚热阻是否满足《规范》要求。
4.进行围护结构耗热量计算
冷风渗透耗热量采用缝隙法,冷风侵入耗热量计算方法可自选.条件完全相同房间可只计算一个。
(三)散热器面积和片段的计算
确定散热器型式、安装方式、系统联接型式后,确定散热器内热媒平均温度pj t。
(四)供暖系统型式的确定,管道布置及水力计算。
1.合理确定供暖系统的型式,根据建筑物用途、特点比较各种系统形式,选择满足技术经济要求的最佳设计方案。
2.管道布置
管道布置应注意下列几点:
(2)主管和散热器尽可能为双侧连接,采用单户水平串联方式。
(3)注意分支环路热负荷分配均衡。
(4)楼梯间—般单设主管,注意防冻。
(5)注意供回水干管的位置,坡度与建筑上是否有冲突。
(6)要考虑各类附件(阀门、伸缩器、泄水、支架等)的安装,管道保温等问题。
3.水力计算
水力计算应在系统轴测图基础上进行,方法可自选,注意并联环路压力平衡尽可能满足要求,其结果应列入水力计算表中。
三、施工图绘制
施工图是设计的最后成果,是设计师的语言,一般包括供暖平面图(1:100),供暖系统(轴测图(1:100)和节点大样图。
平面图一般包括首层平面图、标准层平面图和顶层平面图。
图例应采用国家和地方有关规范的统一图例,绘出散热器、管道设备及附件的平面位置,标准散热器片数,干支管管径。
系统图(轴测图)中管道长度应与平面图一致,应标注管径坡向、坡度、标高,散热器中标出面积(单位为m2)。
一般在首层平面图上写出必要的设计说明(如建筑物总耗热量、热媒参数、种类,入口供回水压差,管材材质,连接方式,散热器型式,刷油,保温等)。
图纸尺寸:841(594)X594(420)。
栏统一如
下:
四、参考文献
[1] 贺平、孙刚.供热工程(第三版)[M].北京:中国建筑工业出版社,1993.
[2] GB50019-2003,采暖通风与空气调节设计规范[S].
[3] GB/T50114-2001,暖通空调制图标准[S].
[4] 陆耀庆.实用供热空调设计手册[M].北京:中国建筑工业出版社,1993.
五、设计进度安排
《供暖工程课程设计》任务书
一、设计题目
XX市XX楼热水供暖设计
二、原始资料
1、建筑物修建地区
本次设计共分为9个小组,每5个人为一个小组,每个小组共用一套土建图纸,设计地点相同(但设计方案可以不同),地点分别为9个地方,具体是:
第一组:北京市XX楼热水供暖设计
成员第二组:天津市XX楼热水供暖设计
成员
第三组:沈阳市XX楼热水供暖设计
成员:第四组:济南市XX楼热水供暖设计
成员:第五组:长春市XX楼热水供暖设计
成员:冉第六组:吉林市XX楼热水供暖设计
成员:第七组:哈尔滨市XX楼热水供暖设计
成员:第八组:西安市XX楼热水供暖设计
成员:第九组:兰州市XX楼热水供暖设计
2、气象资料,查阅《规范》及相关手册
3、土建资料
建筑平面图(首层平面图、标准层平面图)、剖面图
4、动力资料
热源:由外网引入(确定引入口即可)
热媒:热水参数t g=950c t h=700c
热力入口位置:北侧尽量利于系统阻力平衡
三、设计内容
(一)采暖系统热负荷的确定
1、建筑围护结构耗热量计算
(1)根据设计图纸建筑结构尺寸按设计要求,校核外墙及顶棚内表面与室内温度之差是否满足卫生要求,其内表面是否会出现凝结水。
(2)确定外墙,顶棚,门、窗、地板等的传热系数K值。
(3)列表计算房间的基本耗热量,附加耗热量,进而求出供暖设计热负荷。
2、设计该建筑物的热指标。
(二)采暖系统方案的选择与确定
1、热媒的确定
2、确定供暖系统的形式、布置原则。
(三)采暖散热器的选择计算
2、散热器面积的计算与片数的确定。
3、在平面草图上画出散热器的位置。
4、列出各房间散热器的组数、片数统计表。
(四)管路布置
1、将供暖系统的供回水干管、立管布置在平面图上。
2、绘出供暖系统的轴侧图。
3、进行供暖系统的水力计算。
4、热力入口或节点的布置,膨胀水箱容积的确定与选型。
四、设计工作量
(一)计算部分
计算说明书应包括下列各项:
1、设计概述:建筑物地点、建筑面积、建筑物层数,其它设计依据等。
2、设计方案概述。
3、计算部分的已知数据来源,计算过程,计算结果列表。
4、选用设备的说明,计算简图等。
(二)绘图部分
1、采暖系统平面图: 1:100
2、采暖系统轴测图: 1:100
3、膨胀水箱的布置,连接方式。
五、设计组成
2、施工图(首层采暖平面图1张、标准层采暖平面图1张、顶层采暖平面图1张(根据系统形式)、采暖系统图1张),图纸规格采用A1或A2图纸。
