国标阀门常用材料及匹配资料

WCB/LCB/LCC/WC6/WC在阀门中是什么材质W, Wrought,铸造；C-Carbon steel碳钢；A，B，C 表示钢种强度值由低到高WCA,WCB,WCC表示的是碳钢，ABC表示强度级别，一般常用WCB。

WCB对应的管道材质应为A106B，对应锻件材质为A105。

WC6是合金钢的铸件，对应管道材质约为A355 P11，锻件为A182 F11；另外还有WC9，耐高温合金钢，对应约为A355 P22，锻件对应A182 F22。

WC可焊性铸件LCB/LCC（ASTM A352）低温碳钢ITCS为进行冲击韧性碳钢; Impact Test C=Carbon S=Steel（A350）Split body 分体式，side entry 侧装（指执行机构）对应的是TOP entry 上装式阀门常用ASTM材料锻、铸件对照表（ASME ）注：1）锻造阀门阀体材质组织致密，不容易有缺陷，结构尺寸不受模具限制，承压性能可靠，多用于高压、氧气工况、小口径或其他小批量的阀门制造上，一般在高温、高压或低温或特殊介质下选择锻件；铸件一般只适用于中低压，多用于标准化的成型阀门的批量生产上。

2）材料A351 CF3M跟A182 F316L区别: 两个标准对应的材质都是316不锈钢。

CF3M 表示铸件，常用作阀门材料。

相对应的锻钢代号是A182 F316L。

ASTM A216 WCB是铸件，其锻件是A105；SS304的铸件是A351-CF8，锻件是A182-F304。

阀门材质选择制造阀门零件材料很多，包括各种不同牌号的黑色金属和有色金属及其合金、各种非金属材料等。

制造阀门零件的材料要根据下列因素来选择：1、工作介质的压力、温度和特性。

2、该零件的受力情况以及在阀门结构中所起作用。

3、有较好的工艺性。

4、在满足以上条件情况下，要有较低的成本。

第一节阀体、阀盖和阀板（阀瓣）的材料一、灰铸铁：灰铸铁适用于公称压力PN≤，温度为-10℃～200℃的水、蒸汽、空气、煤气及油品等介质。

阀门常用材质对照表
阀门防腐材料选用表
注：A-能够或正成功地使用；B-应用过程应该注意；C-不能使用；IL缺乏资料
调节阀选型指南
1.型号
2.公称通径... ...*
3.公称压力和法兰连接型式... ...*
4.阀体和阀内组件材料，表面硬化处理要求
5.流量特性
6.填料类型（代码）
7.执行机构型号，是否配手轮及供气压力... ...*
8.阀作用型式（正作用、反作用）... ...*
9.附件（是否要带定位器、减压阀等）
10.是否禁油、禁铜等特殊规格
11.介质名称、状态（液、气、蒸汽等）... ...*
12.配管尺寸、管壁厚（入口侧、出口侧）... ...*
13.常用流量及最大、最小流量... ...*
14.流体压力及压差（全开、全关时）... ...*
15.流体的温度、比重或密度... ...*
16.介质压力、最大流量和最小流量时的进口压力和出口压力... ...*
17.介质比重粘度，有无浆料、闪蒸... ...*
18.是否用于高温、高压、防爆等工作条件
19.其他特殊要求
注：带*号参数必须提供。

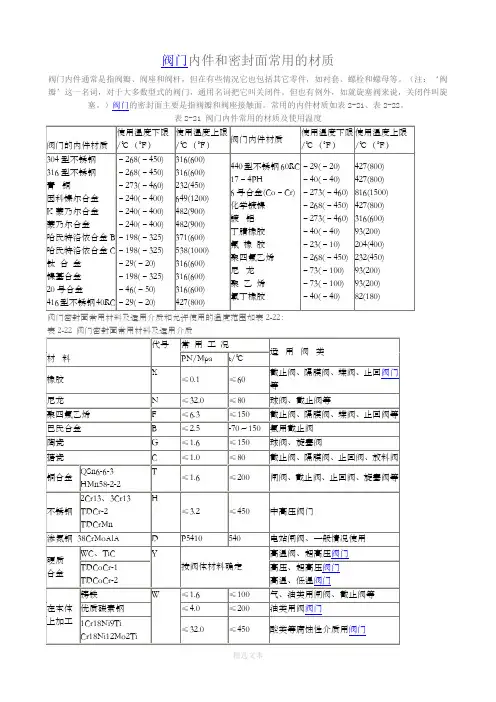

阀门内件和密封面常用的材质阀门内件通常是指阀瓣、阀座和阀杆，但在有些情况它也包括其它零件，如衬套、螺栓和螺母等。

（注：‘阀瓣’这一名词，对于大多数型式的阀门，通用名词把它叫关闭件。

但也有例外，如就旋塞阀来说，关闭件叫旋塞。

）阀门的密封面主要是指阀瓣和阀座接触面。

常用的内件材质如表2-21、表2-22。

表2-21 阀门内件常用的材质及使用温度表2-22 阀门密封面常用材料及适用介质以下给出的是经过短暂的调查，阀门内件使用最频繁的材料。

1.青铜使用最广的青铜阀、铸铁阀门和钢阀门的最高工作温度在280℃左右。

适用介质包括蒸汽、水、油、空气和天然气输送管线。

阀瓣和阀门座也可以使用适当牌号的青铜（阀杆用不锈钢）可以适应那些温度极低的介质，如液化气、液态氧和液态氮。

不含锌的青铜，通常是铝青铜。

在特定的情况下也常被应用。

1.铁除阀杆用钢制成，阀门的其余全部零件都用铁制作（‘全铁’）。

通常阀瓣和阀体两者都有整体密封面。

‘全铁’阀门对于浓硫酸和碳氢化合物的混合酸介质来说是一种比较经济的选择，并且对于许多其它与工业有关的化学液体如卤水、氨水、酒精、洗涤液和氯化物溶液使用情况也很令人满意。

1.铬13不锈钢这种材料广泛地应用于阀杆、阀座密封圈和阀瓣上。

它使用在含有一定比例的润滑剂的介质，具有很高的耐磨、抗擦伤、抗腐蚀和抗冲蚀等特点。

它还有很强的抗氧化能力和抗热硫化润滑油的腐蚀能力。

这种材料在油品和蒸气管线上，工作温度达到600℃的情况下已成功的使用了许多年。

1.镍合金‘镍合金’（这里指镍、铜和锡合金的组合），用它做阀门座环；用铬13不锈钢做阀瓣，特别适合于没有润滑剂，腐蚀性相对不大的气体和液体介质。

其它的适用介质包括过热蒸汽和饱和蒸汽、天然气、燃油、汽油和低粘度油。

对于蒸汽来说，工作介质限制在450℃以下，对于其它介质限制在260℃以下。

用组合镍合金做阀座和阀瓣也适合于蒸汽、水和其它介质使用。

1.奥氏体不锈钢前面阀体材料里已经介绍过奥氏体不锈钢，以18-8铬一镍为基础的钢材，广泛地用在阀门内件制造上。

阀门常用材料选用文章由化学工业出版社提供，未经允许请勿随意转载。

阀门常用材料：1、阀门常用材料性能（1）铸铁①灰铸铁：如HT200、HT250等，适用于PN≤16，工作温度在-10℃~100℃之间的油类、一般性质的液体介质(水、蒸汽、石油产品等)；PN≤10，工作温度在-10℃~200℃之间的蒸汽、一般性质气体、煤气、氨气等介质（氨、醇、醛、醚、酮、酯等腐蚀性较低的介质）。

它不适用于盐酸、硝酸等介质。

但能用于浓硫酸中，这是因为浓硫酸能对其金属表面产生一层纯化膜，以阻止浓硫酸对铸铁的腐蚀。

②可锻铸铁：如KTH350-10、KTH450-06等，适用于PN≤25，工作温度在-10℃~300℃之间的蒸汽、一般性质气体和液体、油类等介质。

其耐蚀性能与灰铸铁相似。

③球墨铸铁：如QT400-15、QT450-10等，适用于PN≤25工作温度在-10℃~300℃之间的蒸汽、一般性质气体及油类等介质。

其耐腐蚀性较强，能在一定浓度的硫酸、硝酸、酸性盐中工作。

但不耐氟酸、强碱、盐酸和三氯化铁热溶液的腐蚀。

使用时要避免骤热、骤冷，否则会破裂。

④镍铸铁：耐碱性能比灰铸铁、球墨铸铁阀门强；用于稀硫酸、稀盐酸和苛性碱中，镍铸铁是一种理想的阀用材料。

（2）碳素钢碳素钢有WCA、WCB和WCC等，适用于工作温度在-29~425℃之间的蒸汽、非腐蚀性气体、石油及相关制品等介质。

（3）不锈钢①304系列不锈钢一般适用于工作温度在-196℃~650℃之间的蒸汽、非腐蚀性气体、石油及相关制品等介质；工作温度在-30℃~200℃之间的腐蚀性介质。

其耐大气性优良，能耐硝酸和其它氧化性介质，也能耐碱、水、盐、有机酸及其它有机化合物的腐蚀。

但不耐硫酸、盐酸等非氧化性酸的腐蚀，也不耐不干燥的氯化氢、氧化性的氯化物和草酸、乳酸等有机酸。

②在304的基础上增含2％～3％钼的316系列不锈钢，其耐蚀性能比304系列不锈钢更为优越，它在非氧化性酸和热的有机酸、氯化物中的耐蚀性能比铬镍不锈钢好，抗孔蚀性也好。

钢制阀门主要零件材料表
GB/T12229《通用阀门碳素钢铸件技术条件》GB/T699《优质碳素结构钢技术条件》
JB/T5263-91《电站阀门铸钢件技术条件》ZBJ98015《锅炉管道附件承压件技术条件》
GB/T1221《耐热钢棒》GB/T3077《合金结构钢技术条件》
JB/T7248《阀门用低温铸钢件技术条件》
GB/T12230《通用阀门奥氏体铸钢件》GB/T2100《不锈耐酸铸件技术条件》GB/T1220《不锈钢棒》GB/T12225《通用阀门铜合金铸件技术条件》GB/T 1176《铸造铜合金技术条件》
ASTM A216《高温用可溶焊碳钢铸件技术条件》WCA、WCB、WCC
ASTM A105《管道部件用碳钢锻件》
ASTM A217《高温承压用马氏体不锈钢和合金钢铸件标准规范》WC1、WC6、WC9、C5、CA15
ASTM A182《高温用轧制或锻制合金钢法兰、锻制管件、阀门和部件》F11、F22 、F5 、F6a
ASTM A352/352M《低温承压件用铁素体和马氏体铸钢件标准规范》LCA、LCB、LCC、LC1、LC2、LC3 ASTM A351《承压件用奥氏体、奥氏体-铁素体双相不锈钢铸件标准规范》CF3、CF8、CF3M、CF8M、CF8C ASTM A276《不锈钢与耐热钢棒材和型材》304、304L、316、316L。

碳刚：1，WCB（A105），使用温度在－29℃～427℃，主要适用介质有水、蒸汽、空气，以及石油产品等。

合金钢：1，WC1（F1），使用温度在－29℃～454℃，主要适用介质有蒸汽、石油产品等（主要用于高温高压阀）。

2，C5（F5），使用温度在－29℃～650℃，主要适用介质有蒸汽、石油产品等（主要用于高温高压阀）。

3，WC6（F11），使用温度在－29℃～552℃，主要适用介质有蒸汽、石油产品等（主要用于高温高压阀）。

4，WC9（F22），使用温度在－29℃～595℃，主要适用介质有蒸汽、石油产品等（主要用于高温高压阀）。

不锈钢：1，CF8（304），使用温度在－196℃～800℃，主要适用介质有硝酸类等腐蚀性介质。

2，CF8M（316），使用温度在－196℃～800℃，主要适用介质有醋酸类及尿素等腐蚀性介质。

3， CF3（304L），使用温度在－196℃～425℃，主要适用介质有硝酸类等腐蚀性介质4， CF3M（316L），使用温度在－196℃～455℃，主要适用介质有醋酸类及尿素等腐蚀性介质低温用碳素钢：1，LCB（LF1），使用温度在－46℃～345℃，主要适用介质有蒸汽、石油产品等（主要用于低温阀）。

还有20号合金钢和蒙奈尔合金钢等材质。

标准标准名称GB12220－89 通用阀门标志GB12221－89 法兰连接金属阀门结构长度GB12222－89 多回转阀门驱动装置的连接GB12223－89 部分回转阀门驱动装置的连接GB12224－89 钢制阀门一般要求GB12225－89 通用阀门铜合金铸件技术条件GB12226－89 通用阀门灰铸铁件技术条件GB12227－89 通用阀门球墨铸铁件技术条件G B12228－89 通用阀门碳素钢锻件技术条件GB12229－89 通用阀门碳素钢铸件技术条件GB12230－89 通用阀门奥氏体钢铸件技术条件GB12232－89 通用阀门法兰连接铁制闸阀GB12233－89 通用阀门铁制截止阀与升降式止回阀GB12234－89 通用阀门法兰和对焊焊连接铜制闸阀GB12235－89 通用阀门法兰连接钢制截止阀和升降式止回阀GB12236－89 通用阀门钢制旋启式止回阀GB12237－89 通用阀门法兰和对焊连接钢制球阀GB12238－89 通用阀门法兰和对夹连接蝶阀GB12239－89 通用阀门隔膜阀GB12240－89 通用阀门铁制旋塞阀GB12241－89 安全阀一般要求GB12242－89 安全阀性能试验方法GB12243－89 弹簧直接载荷式安全阀GB12244－89 减压阀一般要求GB12245－89 减压阀性能试验方法GB12246－89 先导式减压阀GB12247－89 蒸汽疏水阀分类GB12248－89 蒸汽疏水阀术语GB12249－89 蒸汽疏水阀标志筑龙网GB12250－89 蒸汽疏水阀结构长度GB12251－89 蒸汽疏水阀试验方法GB/T13927-92 通用阀门压力试验GB/T13932-92 通用阀门铁制旋启式止回阀GB/T15185-94 铁制和铜制球阀GB/T15188.1-94 阀门的结构长度对焊连接阀门GB/T15188.2-94 阀门的结构长度对夹连接阀门GB/T15188.3-94 阀门的结构长度内螺纹连接阀门GB/T15188.3-94 阀门的结构长度外螺纹连接阀门JB93 -91 手柄JB94 -91 扳手JB106-78 阀门标志和识别涂漆JB308-75 阀门型号编制方法JB309-75 闸阀参数JB311-75 止回阀参数JB312-75 旋塞阀参数JB/T450-92 PN16.0~32.0Mpa 锻造角式高压阀门，管件，紧固件，技术条件JB451-64 杠杆式安全阀技术条件JB610-79 疏水阀参数JB1308 -73 Pg(2500kgf/cm2)阀门型式与基本参数JB1309 -73 pg(2500kgf/cm2)阀门管件和紧固件技术要求JB1681 -75 截止阀参数JB1682 -75 节流阀参数JB1683 -75 球阀参数JB1684 -75 蝶阀参数JB1685 -75 隔膜阀参数JB/T1691-92 阀门结构要素阀杆头部尺寸JB1692 -91 伞行手轮JB1693 -91 平行手轮JB1694 -91 阀杆螺母(一)JB1695 -91 阀杆螺母(二)JB1696 -91 阀杆螺母(三)JB1698 -91 阀杆螺母(五)筑龙网JB1699 -91 阀杆螺母(四)JB1700.1-91 锁紧螺母(一)JB1700.2-91 锁紧螺母(二)JB1701 -91 阀杆螺母(六)JB1702.1-91 轴承压盖(一)JB1702.2-91 轴承压盖(二)JB1703 -91 衬套JB1706 -91 压套螺母JB1708 -91 填料压盖JB1709 -91 T 型螺栓JB1712 -91 石棉填料JB1713 -91 填料垫(一)JB1716 -91 填料垫(二)JB/T1717-92 阀门结构要素上密封座尺寸JB1718 -91 垫片(一)JB1719 -91 垫片(二)JB1720 -91 垫片(三)JB1721 -91 垫片(四)JB1726 -91 阀瓣盖JB1727 -91 对开圆环JB1728 -91 止退垫圈JB/T1732-92 阀门结构要素锥形密封面尺寸JB/T1733-92 阀门结构要素阀体铜密封面尺寸JB/T1734-92 阀门结构要素闸板和阀瓣铜密封面尺寸JB1735 -91 底阀阀瓣密封圈JB1736 -91 旋启式止回阀阀瓣密封圈JB1737 -91 旋启式止回阀阀瓣密封圈压板JB/T1738-92 阀门结构要素式闸阀阀体闸板导轨和导轨槽尺寸JB/T1739-92 阀门结构要素式闸阀阀体密封面间距和角尺寸JB/T1740-92 阀门结构要素式闸板密封面尺寸JB1741 -91 顶心JB1742 -91 调整垫JB1747 -91 填料压环筑龙网JB1749 -91 氨阀阀瓣JB/T1750-92 阀门结构要素氨阀阀体密封面尺寸JB/T1751-92 阀门结构要素承插焊连接和配管端部尺寸JB/T1752-92 阀门结构要素外螺纹连接端部尺寸JB1753 -91 接头垫JB1754 -91 接头JB1755 -91 接头螺母JB/T1756-92 阀门结构要素卡套连接端部尺寸JB1757 -91 卡套JB1758 -91 卡套螺母JB1759 -91 轴套JB1760 -91 六角螺塞JB1761 -91 螺塞垫JB/T1762-92 阀门结构要素板体尺寸JB2202 -77 弹簧式安全阀参数JB2203 -77 弹簧式安全阀结构长度JB2205 -77 减压阀结构长度JB2206 -77 减压阀技术条件JB2311 -78 球阀技术条件JB2765 -81 阀门名词术语JB2766 -92 PN16.0~32.0MPA 锻造高压阀门结构长度JB/T2768-92 PN16.0~32.0MPA 管子、管件、阀门端部尺寸JB/T2769-92 PN16.0~32.0MPA 螺纹法兰JB/T2770-92 PN16.0~32.0MPA 接头螺母JB/T2771-92 PN16.0~32.0MPA 接头JB/T2772-92 PN16.0~32.0MPA 盲板JB/T2773-92 PN16.0~32.0MPA 双头螺柱JB/T2774-92 PN16.0~32.0MPA 阶端双头螺柱及螺孔尺寸JB/T2775-92 PN16.0~32.0MPA 螺母JB/T2776-92 PN16.0~32.0MPA 透镜垫JB/T2777-92 PN16.0~32.0MPA 无孔透镜垫JB/T2778-92 PN16.0~32.0MPA 管件和紧固件温度标记JB2920 -81 阀门电动装置型式、基本参数和连接尺寸筑龙网JB2986 -81 旋塞阀技术条件JB3328 -83 气瓶阀和管路阀JB3339 -83 小型医用气瓶框式阀的连接尺寸JB5206.1-91 填料压套(一)JB5206.2-91 填料压套(二)JB5206.3-91 填料压套(三)JB5207 -91 填料压板JB5208 -91 隔环JB5209 -91 塑料填料JB5210 -91 上密封座JB5211 -91 闸阀阀座JB/T5296-91 通用阀门流量系数和流阻系数的试验方法JB/T5298-91 管线用钢制平板闸阀JB/T5299-91 通用阀门液控蝶式止回阀JB/T5300-91 通用阀门材料JB/T6438-92 阀门密封面等离子弧堆焊技术要求JB/T6439-92 阀门受压铸钢件磁粉探伤检验JB/T6440-92 阀门受压铸钢件射线照相检验JB/T6441-92 压缩机用安全阀JB/T6495-92 阀门结构要素闸板(或阀瓣)T 型槽尺寸JB/T6496-92 阀门结构要素填料函尺寸JB/T6497-92 阀门结构要素阀杆端部尺寸JB/T6498-92 阀门结构要素阀瓣与阀杆连接槽尺寸JB/T6899-93 阀门的耐火试验JB/T6900-93 排污阀JB/T6901-93 封闭式眼睛阀JB/T6902-93 阀门铸钢件液体渗透检查方法JB/T6903-93 阀门锻钢件超声波检查方法JB/T6904-93 气瓶阀的检验与试验JB/T7248-94 阀门用低温钢铸件技术条件JB/T7744-95 阀门密封面等离子弧堆焊用合金粉末JB/T7745-95 管线球阀JB/T7746-95 缩径锻钢阀门筑龙网JB/T7747-95 针形截止阀JB/T7748-95 阀门清洁度和测定方法JB/T7749-95 低温阀门技术条件JB/T7927-95 阀门铸钢件外观质量要求JB/T7928-95 通用阀门供货要求JB/Z243-85 闸阀静压寿命试验规程JB/Z244-85 截止阀静压寿命试验规程JB/Z245-85 旋塞阀静压寿命试验规程JB/Z246-85 球阀静压寿命试验规程JB/Z247-85 阀门电动装置寿命试验规程JB/Z248-85 蝶阀静压寿命试验规程ZBJ16002-87 阀门电动装置技术条件ZBJ16004-88 减压阀型式与基本参数ZBJ16006-90 阀门的试验与检验ZBJ16007-90 蒸汽疏水阀技术条件ZBJ16008-90 液化石油气设备紧急切断阀技术条件ZBJ16009-90 阀门气动装置技术条件JB/T8473-96 仪表阀组JB/T8528-97 普通型阀门电动装置技术条件JB/T8527-97 金属密封蝶阀JB/T8529-97 隔爆型阀门电动装置技术条件JB/T8530-97 阀门电动装置型号编制方法JB/T8531-97 阀门手动装置技术条件JB/T8670-97YBDF2 系列阀门电动装置用隔爆型三相异步电动机技术。
