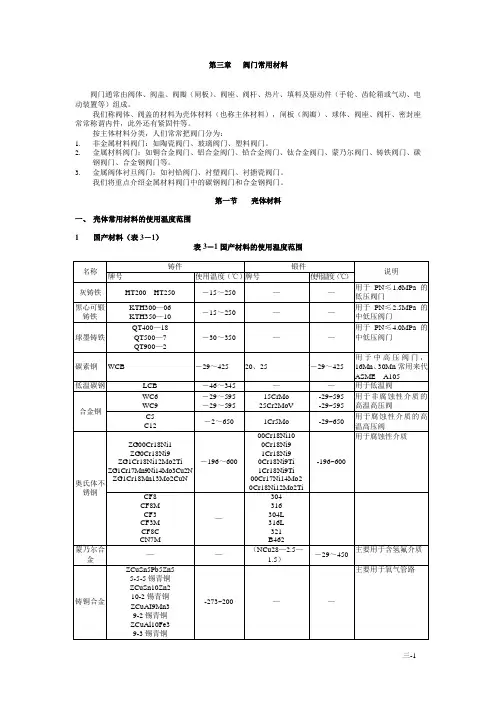

常用的碳素钢铸件和锻件材料见表1-1。
常用的碳素钢铸件、锻件材料表
1-1
注：
（1）表1中WCA、WCB、WCC是按美国标准表示的牌号，ZG 205-415、ZG 250-485、ZG 275-485是按GB/T 5631铸钢牌号表示方法分别对应WCA、WCB、WCC的牌号。UNS J02502、UNS J03002、UNS J02503是以美国金属与合金统一系统编号方法，分别对应WCA、WCB、WCC的牌号。
国际上常用的为ASTM A216/A216M 中的WCA、WCB、WCC , 其牌号的基本含义是: W 表示可焊接的, C 表示为铸造的, A、B、C 则表示碳素铸钢的强度等级, 其中A 为较低强度的, B 为中等强度的, C为较高强度的。一般最常用的为中等强度的WCB 牌号的
可焊接的碳素铸钢。当强度要求较高时, 应采用WCC , 因为WCC 中的Mn 的含量较高, 对钢的强化作用提高,σs值也随之提高。
（2）表1中最常用的是WCB钢，其标准含碳量≤0.30%，但为了获得优良的焊接性能和力学性能，其含碳量应控制在0.25%左右。
（3）残留元素Cr、Ni、Mo、V、Cu也是必须控制并达标，其残留元素总量应≤1%，但有碳当量（CE）要求时此条不适用。
低温铸钢件材料牌号和适用温度
