吉林省吉林市第一中学2020学年高二物理上学期反馈作业(16)

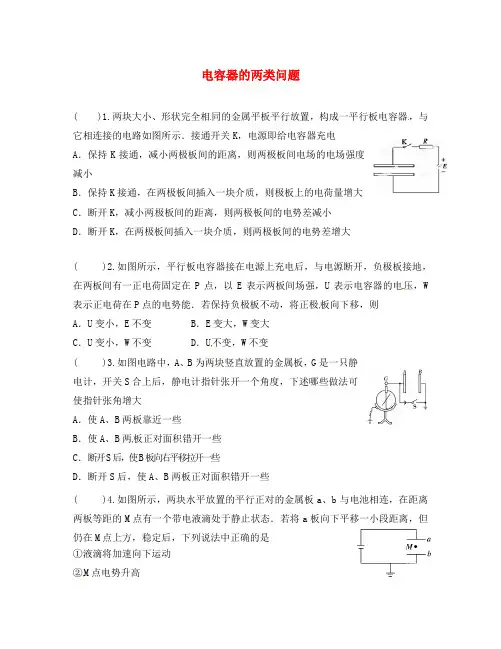

电容器的两类问题( )1.两块大小、形状完全相同的金属平板平行放置，构成一平行板电容器，与它相连接的电路如图所示．接通开关K，电源即给电容器充电A．保持K接通，减小两极板间的距离，则两极板间电场的电场强度减小B．保持K接通，在两极板间插入一块介质，则极板上的电荷量增大C．断开K，减小两极板间的距离，则两极板间的电势差减小D．断开K，在两极板间插入一块介质，则两极板间的电势差增大( )2.如图所示，平行板电容器接在电源上充电后，与电源断开，负极板接地，在两板间有一正电荷固定在P点，以E表示两板间场强，U表示电容器的电压，W 表示正电荷在P点的电势能．若保持负极板不动，将正极板向下移，则A．U变小，E不变 B．E变大，W变大C．U变小，W不变 D．U不变，W不变( )3.如图电路中，A、B为两块竖直放置的金属板，G是一只静电计，开关S合上后，静电计指针张开一个角度，下述哪些做法可使指针张角增大A．使A、B两板靠近一些B．使A、B两板正对面积错开一些C．断开S后，使B板向右平移拉开一些D．断开S后，使A、B两板正对面积错开一些( )4.如图所示，两块水平放置的平行正对的金属板a、b与电池相连，在距离两板等距的M点有一个带电液滴处于静止状态．若将a板向下平移一小段距离，但仍在M点上方，稳定后，下列说法中正确的是①液滴将加速向下运动②M点电势升高③M点的电场强度变小了④在a板移动前后两种情况下，若将液滴从a板移到b板，电场力做功相同A．①②B．③④ C．①③D．②④( )5.平行板电容器的两极板A、B接于电池两极，一带正电小球悬挂在电容器内部．闭合开关S，电容器充电，这时悬线偏离竖直方向的夹角为θ，则A．保持开关S闭合，带正电的A板向B板靠近，则θ增大B．保持开关S闭合，带正电的A板向B板靠近，则θ不变C．开关S断开，带正电的A板向B板靠近，则θ增大D．开关S断开，带正电的A板向B板靠近，则θ不变( )6.如图1所示，两块平行金属板正对着水平放置，两板分别与电源正、负极相连。

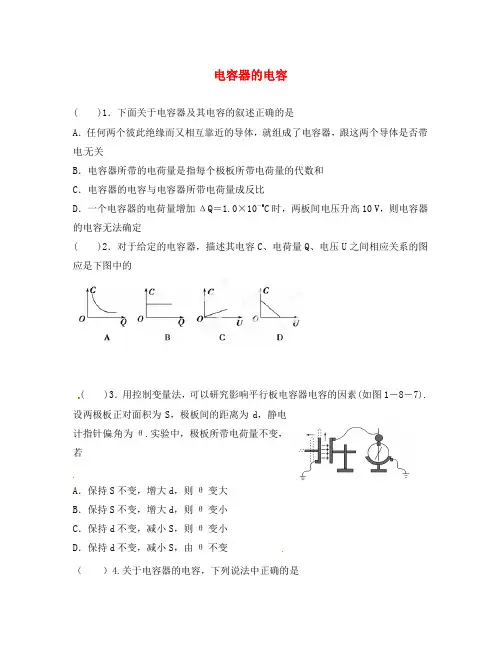

电容器的电容( )1．下面关于电容器及其电容的叙述正确的是A．任何两个彼此绝缘而又相互靠近的导体，就组成了电容器，跟这两个导体是否带电无关B．电容器所带的电荷量是指每个极板所带电荷量的代数和C．电容器的电容与电容器所带电荷量成反比D．一个电容器的电荷量增加ΔQ＝1.0×10－6C时，两板间电压升高10 V，则电容器的电容无法确定( )2．对于给定的电容器，描述其电容C、电荷量Q、电压U之间相应关系的图应是下图中的( )3．用控制变量法，可以研究影响平行板电容器电容的因素(如图1－8－7). 设两极板正对面积为S，极板间的距离为d，静电计指针偏角为θ.实验中，极板所带电荷量不变，若A．保持S不变，增大d，则θ变大B．保持S不变，增大d，则θ变小C．保持d不变，减小S，则θ变小D．保持d不变，减小S，由θ不变（）4.关于电容器的电容，下列说法中正确的是A.电容器所带的电荷越多，电容就越大B.电容器两极板间的电压越高，电容就越大C.电容器所带电荷增加一倍，则两极间的电压也一定增加一倍D.电容是表征电容器容纳电荷的本领的物理量（）5.有一正充电的平行板电容器，若使它的电荷量减少3×10-4C，其电压降为原来的三分之一，则A.电容器原来的带电荷量可能是9×10-4CB.电容器原来的带电荷量为4.5×10-4CC.电容器原来的电压可能为1VD.电容器原来的电压可能为1×10-4C（）6.某电解电容器上标有“25V，470μF”的字样，对此，下列说法中正确的是A.此电容器只能在直流25V以下才能正常工作B.此电容器必须在直流25V的电压时才能正常工作C.当工作电压是直流25V时，电容才是470μFD.这种电容器使用时，必须考虑电容器的两根引线的极性( )7．如图所示是一种通过测量电容器电容的变化来检测液面高低的仪器原理图．电容器的两个电极分别用导线接到指示器上，指示器可显示出电容的大小．下列关于该仪器的说法正确的是A．该仪器中电容器的电极分别是金属芯柱和导电液体B．金属芯柱外套的绝缘层越厚，该电容器的电容越大C．如果指示器显示电容增大了，则说明电容器中的液面升高了D．如果指示器显示电容减小了，则说明电容器中的液面升高了8.如图所示，有的计算机键盘的每一个键下面都连一小块金属片，与该金属片隔有一定空气间隙的是另一块小的固定金属片，这两片金属片组成一个小电容器，该电容器的电容C可用公式C＝εSd计算，式中常量ε＝9×10－12F/ m，S表示金属片的正对面积，d表示两金属片间的距离，当键按下时，此小电容器的电容发生变化，与之相连的电子线路就能检测是哪个键被按下了，从而给出相应的信号，设每个金属片的正对面积为50 mm2，键未按下时两金属片的距离为0.6 mm，如果电容变化0.25 pF，电子线路恰能检测出必要的信号，则键至少需要被按下多少 mm.9．如图所示，一平行板电容器接在U＝12 V的直流电源上，电容C＝3.0×10－10F，两极板间距离d＝1.20×10－3m，取g＝10 m/s2，求：(1)该电容器所带电量． (2)若板间有一带电微粒，其质量为m＝2.0×10－3 kg，恰在板间处于静止状态，则该微粒带电量为多少？带何种电荷？（自选）10.如图所示，不平放置的平行板电容器与一恒定的直流电压相连，两极板间距离d=10cm.距下板4cm处有一质量m=0.01g的不带电小球由静止落下.小球和下极板碰撞间带上了q=1.0×10-8C的电荷，反跳的高度为8cm，这时下板所带电荷量Q=1.0×10-6C.如果小球和下板碰撞时没有机械能损失，（g取10m/s2）试求：（1）该电容器极板间的电场强度；（2）该电容器的电容.。

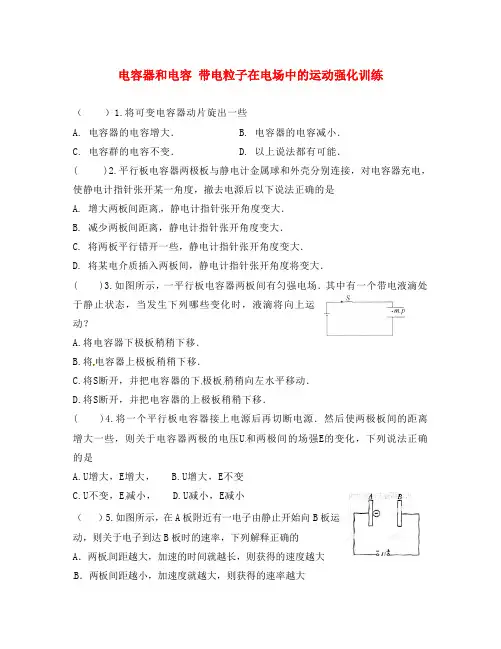

电容器和电容带电粒子在电场中的运动强化训练（）1.将可变电容器动片旋出一些A. 电容器的电容增大．B. 电容器的电容减小．C. 电容群的电容不变．D. 以上说法都有可能．( )2.平行板电容器两极板与静电计金属球和外壳分别连接，对电容器充电，使静电计指针张开某一角度，撤去电源后以下说法正确的是A. 增大两板间距离，静电计指针张开角度变大．B. 减少两板间距离，静电计指针张开角度变大．C. 将两板平行错开一些，静电计指针张开角度变大．D. 将某电介质插入两板间，静电计指针张开角度将变大．( )3.如图所示，一平行板电容器两板间有匀强电场．其中有一个带电液滴处于静止状态，当发生下列哪些变化时，液滴将向上运动？A.将电容器下极板稍稍下移．B.将电容器上极板稍稍下移．C.将S断开，并把电容器的下极板稍稍向左水平移动．D.将S断开，并把电容器的上极板稍稍下移．( )4.将一个平行板电容器接上电源后再切断电源．然后使两极板间的距离增大一些，则关于电容器两极的电压U和两极间的场强E的变化，下列说法正确的是A.U增大，E增大，B.U增大，E不变C.U不变，E减小，D.U减小，E减小（）5.如图所示，在A板附近有一电子由静止开始向B板运动，则关于电子到达B板时的速率，下列解释正确的A．两板间距越大，加速的时间就越长，则获得的速度越大B．两板间距越小，加速度就越大，则获得的速率越大C．与两板间的距离无关，仅与加速电压U有关D．以上解释都不正确（）6．如图所示，一带电粒子沿与电场线垂直的方向从电场中央进入两平行金属板间的匀强电场，已知粒子的带电量为q，两板间的电势差为U，则粒子运动过程中A．若粒子从电场中射出，则粒子动能增加了qUB．若粒子从电场中射出，则电场力一定对粒子做了qU/2的功C．若粒子打在极板上，则电场力一定对粒子做了qU/2的功D．若粒子打在极板上，则粒子的动能一定增加了qU（）7．电子、质子、α粒子由静止状态经相同电压加速后，垂直电场线进入同一匀强电场中，则：A．最后离开电场时，α粒子偏角最大 B．最后离开电场时，质子的动能最大C．最后离开电场时，质子的速率最大 D．电子通过匀强电场的时间最短（）8．一静止电子开始经电压为U1的加速电场加速后，又垂直于电场线进入电压为U2的两平行金属板间的偏转电场，射出偏转电场时沿电场线方向偏移量为y，要使y增大，则应：A．U1、U2都增大 B.U1、U2都减小 C.U1减小、U2增大 D.U1增大、U2减小（）9．真空中水平放置的两金属板相距为d，两板电压是可以调节的，一个质量为m、带电量为＋q的粒子，从负极板中央以速度vo垂直极板射入电场，当板间电压为U时，粒子经d/4的距离就要返回，若要使粒子经d/2才，返回，可采用的方法是A、vo增大1倍 B、使板间电压U减半C、vo 和U同时减半 D、初速增为2vo,同时使板间距离增加d/2：（）10．电子以初速度v沿垂直场强方向射入两平行金属板中间的匀强电场中，现增大两板间的电压，但仍使电子能够穿过平行板间，则电子穿越平行板所需要的时间：A．随电压的增大而减小 B.随电压的增大而增大C．加大两板间距离，时间将减小 D.与电压及两板间距离均无关11.连接在电源两极板上的平行板电容器，当两极板间的距离减小时，电容器的电容C 将____________，带电量Q 将____________，电势差U 将____________，极板间的电场强度E 将____________。

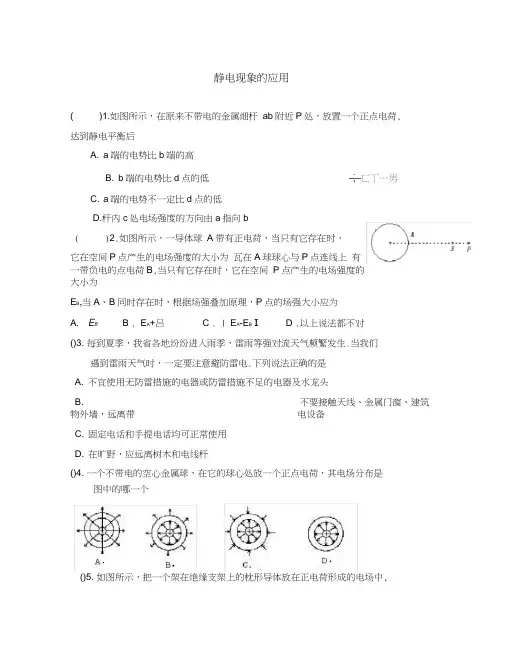

静电现象的应用( )1.如图所示，在原来不带电的金属细杆ab附近P处，放置一个正点电荷, 达到静电平衡后A. a端的电势比b端的高B. b端的电势比d点的低；匸丁…男C. a端的电势不一定比d点的低( )2.如图所示，一导体球A带有正电荷，当只有它存在时，它在空间P点产生的电场强度的大小为瓦在A球球心与P点连线上有一带负电的点电荷B,当只有它存在时，它在空间P点产生的电场强度的大小为E B,当A、B同时存在时，根据场强叠加原理，P点的场强大小应为A. E B B . E A+吕 C . | E A-E B I D .以上说法都不对()3. 每到夏季，我省各地纷纷进入雨季，雷雨等强对流天气频繁发生.当我们遇到雷雨天气时，一定要注意避防雷电.下列说法正确的是A. 不宜使用无防雷措施的电器或防雷措施不足的电器及水龙头B. 不要接触天线、金属门窗、建筑物外墙，远离带电设备C. 固定电话和手提电话均可正常使用D. 在旷野，应远离树木和电线杆()4. 一个不带电的空心金属球，在它的球心处放一个正点电荷，其电场分布是()5. 如图所示，把一个架在绝缘支架上的枕形导体放在正电荷形成的电场中,D.杆内c处电场强度的方向由a指向b图中的哪一个导体处于静电平衡时，下述说法正确的是A. A、B两点场强相等，且都为零B. A B两点的场强不相等C. 感应电荷产生的附加场强大小是憾以隧D. 当电键K闭合时，电子从大地沿导线向导体移动( )6.设电子在运动过程中只受电场力作用，则在下列哪个电场中，只要给电子一个适当的初速度它就能自始至终沿一条电场线运动；而给电子一个适当的初速度它就能始终沿某个等势面运动A.匀强电场B.正点电荷产生的电场C.负点电荷产生的电场D.以上都不可能( )7.如图所示A、B两点各放有电荷量为+Q +0 +22和+2QA C D的点电荷，A、B、C、D四点在同一直线上，且AC=CD=DB将一正电荷从C点沿直线移到D点，则A.电场力一直做正功B.电场力先做正功再做负功C.电场力一直做负功D.电场力先做负功再做正功"8. 有一绝缘空心金属球A,带有世伐耳"C的正电荷，一个有绝缘柄的金属小球B,带有2X 10-6C的负电荷.若把B球跟A球的内壁相接触，如图所示，则B球上电荷量为_______ C, A球上电荷量为______ C，分布在 _______ .9. 如图，实心金属球A半径为R,带电量为Q,点电荷B带电一量为q.B与A球间的距离为r.当B不存在而只有A存在且达•到静电平衡状态时，电荷Q在球心0处的电场强度等于________ •当点电荷B也同时存在并达到静电平衡时，球「心0处的电场强度等于金属球上的电荷在球心0处产生的场强的大小等于10•在正电荷附近有两个绝缘导体M N,由于静电感应发生了如图的电荷分布，当用导线将ad两点联接起来时，导线中 __________ （填“是”或“否”）有电流流过，如果有电流，电流的方向从 _______ 到__________ （填字母）10. 如图所示，两个点电荷A和B,电荷量分别为q i = 一9.0 X 10 °C、2.7 X 10 一8C,彼此相距r = 6 cm在其连线中点处放一半径为1 cm的金属球壳，求球壳上感应电荷在球心O处产生的电场强度.11. 如图所示，带电导体A处于静电平衡状态，电势为©二200 V. M N是A表面上的两点，电场强度盼4 E.今把一电荷量为q= 5X 10一8C的正电荷分别由M点、N 点移到无限远处，求电场力做的功•。

电子束在示波管中的运动( )1．如图所示，在匀强电场E中，一带电粒子(不计重力)－q的初速度v恰与电场线方向相同，则带电粒子－q在开始运动后，将A．沿电场线方向做匀加速直线运动B．沿电场线方向做变加速直线运动C．沿电场线方向做匀减速直线运动D．偏离电场线方向做曲线运动( )2．如图所示，M和N是匀强电场中的两个等势面，相距为d，电势差为U，一质量为m(不计重力)、电荷量为－q的粒子，以速度v0通过等势面M射入两等势面之间，则该粒子穿过等势面N的速度应是A.2qU/m B．v＋2qU/mC.v20＋2qU/m D.v2－2qU/m( )3．如图所示，a、b两个带正电的粒子，以相同的速度先后垂直于电场线从同一点进入平行板间的匀强电场后，a粒子打在B板的a′点，b粒子打在B板的b′点，若不计重力，则A．a的电荷量一定大于b的电荷量B．b的质量一定大于a的质量C．a的比荷一定大于b的比荷D．b的比荷一定大于a的比荷( )4．如图所示，有一带电粒子贴着A板沿水平方向射入匀强电场，当偏转电压为U1时，带电粒子沿①轨迹从两板正中间飞出；当偏转电压为U2时，带电粒子沿②轨迹落到B板中间；设粒子两次射入电场的水平速度相同，则两次偏转电压之比为A．U1∶U2＝1∶8 B．U1∶U2＝1∶4C．U1∶U2＝1∶2 D．U1∶U2＝1∶1( )5．如图所示的示波管，当两偏转电极XX′、YY′电压为零时，电子枪发射的电子经加速电场加速后会打在荧光屏上的正中间(图示坐标系的O 点，其中x 轴与XX′电场的场强方向重合，x 轴正方向垂直于纸面向里，y 轴与YY′电场的场强方向重合，y 轴正方向竖直向上)．若要电子打在图示坐标系的第Ⅲ象限，则A ．X 、Y 极接电源的正极，X′、Y′接电源的负极B ．X 、Y′极接电源的正极，X′、Y 接电源的负极C ．X′、Y 极接电源的正极，X 、Y′接电源的负极D ．X′、Y′极接电源的正极，X 、Y 接电源的负极( )6．如图所示，一束不同的带正电的粒子(不计重力)，垂直电场线进入偏转电场，若使它们经过电场区域时偏转距离y 和偏转角θ都相同，应满足 A ．具有相同的动能 B ．具有相同的速度 C ．具有相同的q mD ．先经同一电场加速，然后再进入偏转电场( )7．如图所示，电子由静止开始从A 板向B 板运动，当到达B 极板时速度为v ，保持两板间电压不变，则 A ．当增大两板间距离时，v 增大 B ．当减小两板间距离时，v 增大 C ．当改变两板间距离时，v 不变D ．当增大两板间距离时，电子在两板间运动的时间也增大( )8．真空中的某装置如图所示，其中平行金属板A 、B 之间有加速电场，C 、D 之间有偏转电场，M 为荧光屏．今有质子、氘核和α粒子均由A 板从静止开始被加速电场加速后垂直于电场方向进入偏转电场，最后打在荧光屏上．已知质子、氘核和α粒子的质量之比为1∶2∶4，电荷量之比为1∶1∶2，则下列判断中正确的是A．三种粒子从B板运动到荧光屏经历的时间相同B．三种粒子打到荧光屏上的位置相同C．偏转电场的电场力对三种粒子做功之比为1∶2∶2D．偏转电场的电场力对三种粒子做功之比为1∶2∶4( )9．如图所示，水平放置的平行板电容器，上板带负电，下板带正电，带电小球以速度v水平射入电场，且沿下板边缘飞出．若下板不动，将上板上移一小从原处飞入，则带电小球段距离，小球仍以相同的速度vA．将打在下板中央B．仍沿原轨迹由下板边缘飞出C．不发生偏转，沿直线运动D．若上板不动，将下板上移一段距离，小球可能打在下板的中央1 2 3 4 5 6 7 8 9为U，板间电场可以认为是匀强电场．一个α粒子从正极板边缘以某一初速度垂直于电场方向射入两极板之间，到达负极板时恰好落在极板中心．已知质子电荷量为e，质子和中子的质量均视为m，忽略重力和空气阻力的影响，求(1)极板间的电场强度E；(2)α粒子在极板间运动的加速度a；(3)α粒子的初速度v.11．如图为一真空示波管的示意图，电子从灯丝K发出(初速度可忽略不计)，经灯丝与A板间的电压U加速，从A板中心孔沿中心线KO射出，然后垂直进入两块平1行金属板M、N形成的偏转电场中(偏转电场可视为匀强电场)，经过电场后打在荧光，两板间的距离为d，板长为L，电子的屏上的P点．已知M、N两板间的电压为U2质量为m，电荷量为e，不计电子受到的重力及它们之间的相互作用力．(1)求电子穿过A板时速度的大小；(2)求电子从偏转电场射出时的侧移量；(3)设M、N板右边缘到荧光屏的距离为L′，求OP间的距离；(4)若要电子打在荧光屏上P点的上方，可采取哪些措施？（选做题）12．如图所示，M、N为两块水平放置的平行金属板，板长为l，两板间的距离也为l，板间电压恒定，今有一带电粒子(重力不计)以一定的初速度沿两板正中间垂直进入电场，最后打在距两平行板右端距离为l的竖直屏上，粒子落点距O点的距离为l2.若大量的上述粒子(与原来的初速度一样，并忽略粒子间相互作用)从MN板间不同位置垂直进入电场．试求这些粒子打到竖直屏上的范围并在图中画出．答案1．C 2．C 3．C 4．A 5．D 6．D 7．CD 8．B 9．BD10．(1)Ud(2)eU2md(3)R2deUm11．(1) 2eU1m(2)U2L24U1d(3)U2L2U1d(L2＋L′)(4)见解析解析(4)减小加速电压U1或增大偏转电压U2.12．见解析解析设粒子质量为m，带电荷量为q，初速度为v，如图甲所示．v 0t＝l，y＝12at2，tan θ＝vyv＝atv，y＋ltan θ＝l 2，所以12a·l2v2＋l·alv2＝l2，即3al＝v2.由题意可分析出大量粒子垂直射入偏转电场后的情况，如图乙所示，其范围是l－y.其中y＝12a·l2v2＝12·v23l·l2v2＝16l，范围是56l.。

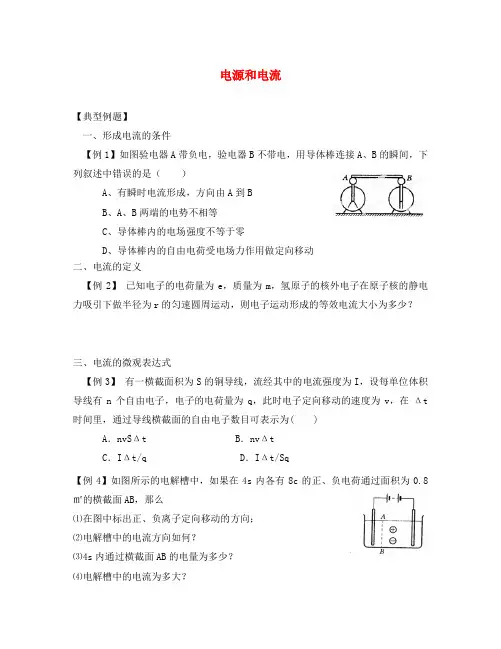

电源和电流【典型例题】一、形成电流的条件【例1】如图验电器A带负电，验电器B不带电，用导体棒连接A、B的瞬间，下列叙述中错误的是（）A、有瞬时电流形成，方向由A到BB、A、B两端的电势不相等C、导体棒内的电场强度不等于零D、导体棒内的自由电荷受电场力作用做定向移动二、电流的定义【例2】已知电子的电荷量为e，质量为m，氢原子的核外电子在原子核的静电力吸引下做半径为r的匀速圆周运动，则电子运动形成的等效电流大小为多少？三、电流的微观表达式【例3】有一横截面积为S的铜导线，流经其中的电流强度为I，设每单位体积导线有n个自由电子，电子的电荷量为q，此时电子定向移动的速度为v，在Δt 时间里，通过导线横截面的自由电子数目可表示为( )A．nvSΔt B．nvΔtC．IΔt/q D．IΔt/Sq【例4】如图所示的电解槽中，如果在4s内各有8c的正、负电荷通过面积为0.8㎡的横截面AB，那么⑴在图中标出正、负离子定向移动的方向；⑵电解槽中的电流方向如何？⑶4s内通过横截面AB的电量为多少？⑷电解槽中的电流为多大？【课后练习】1.形成持续电流的条件是( )A.只要有电压加在物体的两端B.必须保持导体两端有电压C.只在导体两端瞬时加电压D.只要有大量的自由电荷2.在由电源、导线等电路元件所形成的电路中，以下说法正确的是（）A.导线中的电场强度处处为零B.导线中的电场强度方向跟导线方向平行C.导线内各点的电势相等D.导线内沿电流方向各点的电势逐渐降低3.以下说法正确的是（）A.导体中的电流是正电荷的定向移动形成的B.电荷定向移动的速率等于电流的传导速率C.单位时间内通过导体横截面的电荷数越多电流越大D.导体中越粗的地方单位时间内通过导体横截面的电荷数越多电流越大4.某电解池，如果在1s内共有5×1018个二价正离子和1×1019个一价负离子通过面积为0.1m2的某截面，那么通过这个截面的电流是( )A.0B.0.8AC.1.6AD.3.2A5.导体中电流I的表达式为I＝nqSv，其中S为导体的横截面积，n为导体每单位体积内的自由电荷数，q为每个自由电荷所带的电荷量，v是( )A．导体运动的速率 B．电流传导速率 C．自由电荷定向移动的速率 D．电子热运动速率6．下列说法中不正确的是( )A．导体中有电荷运动就形成电流B．电流的方向一定与负电荷的定向移动方向相反C．对于导体，只要其两端有电压就有电流D．国际单位制中电流的单位是安7.将左边的铜导线和右边的铝导线连接起来，已知截面积S铝＝2S铜．在铜导线上取一截面A，在铝导线上取一截面B，若在1 s内垂直地通过它们的电子数相等，那么，通过这两截面的电流的大小关系是( )A．IA ＝IBB．IA＝2IBC．IB ＝2IAD．不能确定8．在示波管中，电子枪2 s内发射了6×1013个电子，则示波管中电流的大小为( ) A．4.8×10－6 A B．3.0×10－13 AC．9.6×10－16 A D．3.0×10－6 A9．一个半径为r(米)的细橡胶圆环，均匀地带上Q(库仑)的负电荷，当它以角速度ω(弧度/秒)绕中心轴线顺时针匀速转动时，环中等效电流的大小为( )A．Q B.Q2πC.Qω2πD.2Qωπ10．关于导线中的电场，下列说法正确的是( )A．导线内的电场线可以与导线相交B．导线内的电场E是电源电场E和导线侧面堆积电荷形成的电场E′叠加的结果C．导线侧面堆积电荷分布是稳定的，故导线处于静电平衡状态D．导线中的电场是静电场的一种11．半径为R的橡胶圆环均匀带正电，总电荷量为Q，现使圆环绕垂直环所在平面且通过圆心的轴以角速度ω匀速转动，则由环产生的等效电流判断正确的是( ) A．若ω不变而使电荷量Q变为原来的2倍，则等效电流也将变为原来的2倍B．若电荷量Q不变而使ω变为原来的2倍，则等效电流也将变为原来的2倍C．若使ω、Q不变，将橡胶环拉伸，使环半径增大，等效电流将变大D．若使ω、Q不变，将橡胶环拉伸，使环半径增大，等效电流将变小12．在显像管的电子枪中，从炽热的金属丝不断放出的电子进入电压为U的加速电场，设其初速度为零，经加速后形成横截面积为S、电流为I的电子束．已知电子的电荷量为e、质量为m.求在刚射出加速电场时，一小段长为ΔL的电子束内电子个数是多少？1 2 3 4 5 6 7 8 9 10 11答案：例1.答案e22πr2mkmr解析所谓等效电流，就是把电子绕核运动单位时间内的电荷量通过圆周上各处看成是持续运动时所形成的电流，根据电流强度的定义即可算出等效电流的大小．截取电子运动轨道的任一截面，在电子运动一周的时间T内，通过这个截面的电荷量q＝e.则有：I＝qt＝eT再由库仑力提供向心力，有：k e2r2＝m4π2T2r得T＝2πremrk解得I＝e22πr2mkmr例2答案AC解析此题考查对电流强度公式I＝q/t的理解及电流强度的微观表达式I＝nqvS的理解．在Δt时间内，以速度v移动的电子在铜导线中经过的长度为vΔt，由于铜导线的横截面积为S，则在Δt时间内，电子经过的导线体积为vΔtS.又由于单位体积的导线有n个自由电子，在Δt时间内，通过导线横截面的自由电子数目可表示为nvSΔt，故A正确．由于流经导线的电流为I，则在Δt时间内，流经导线的电荷量为IΔt，而电子的电荷量为q，则Δt时间内通过导线横截面的自由电子数目可表示为IΔt/q，故C也正确.例3解析：⑴电源与电解槽中的两极相连后，左侧电极电势高于右侧电极，由于在电极之间建立电场，电场方向由左指向右，故正离子向右移动，负离子向左移动⑵电解槽中的电流方向向右⑶8C的正电荷向右通过横截面AB，而8C的负电荷向左通过该横截面，相当于又有8C正电荷向右通过横截面，故本题的答案为16C⑷由电流强度的定义I=416t Q =4A 课后检测1。

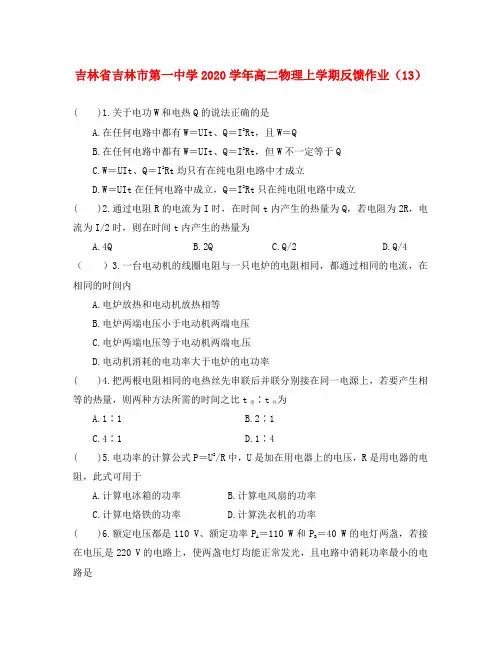

吉林省吉林市第一中学2020学年高二物理上学期反馈作业（13）( )1.关于电功W和电热Q的说法正确的是A.在任何电路中都有W＝UIt、Q＝I2Rt，且W＝QB.在任何电路中都有W＝UIt、Q＝I2Rt，但W不一定等于QC.W＝UIt、Q＝I2Rt均只有在纯电阻电路中才成立D.W＝UIt在任何电路中成立，Q＝I2Rt只在纯电阻电路中成立( )2.通过电阻R的电流为I时，在时间t内产生的热量为Q，若电阻为2R，电流为I/2时，则在时间t内产生的热量为A.4QB.2QC.Q/2D.Q/4 （）3.一台电动机的线圈电阻与一只电炉的电阻相同，都通过相同的电流，在相同的时间内A.电炉放热和电动机放热相等B.电炉两端电压小于电动机两端电压C.电炉两端电压等于电动机两端电压D.电动机消耗的电功率大于电炉的电功率( )4.把两根电阻相同的电热丝先串联后并联分别接在同一电源上，若要产生相等的热量，则两种方法所需的时间之比t串∶t并为A.1∶1B.2∶1C.4∶1D.1∶4( )5.电功率的计算公式P＝U2/R中，U是加在用电器上的电压，R是用电器的电阻，此式可用于A.计算电冰箱的功率B.计算电风扇的功率C.计算电烙铁的功率D.计算洗衣机的功率( )6.额定电压都是110 V、额定功率PA ＝110 W和PB＝40 W的电灯两盏，若接在电压是220 V的电路上，使两盏电灯均能正常发光，且电路中消耗功率最小的电路是( )7.有一内电阻为4.4 Ω的电解槽和一盏标有“110 V 60 W”的灯泡串联后接在电压为220 V的直流电路两端，灯泡正常发光，则A.电解槽消耗的电功率为120 WB.电解槽的发热功率为60 WC.电解槽消耗的电功率为60 WD.电路消耗的总功率为60 W( )8.日常生活用的电吹风中有电动机和电热丝，电动机带动风叶转动，电热丝给空气加热，得到热风可将头发吹干。

设电动机线圈的电阻为R1，它与电热丝的电阻R2相串联，接到直流电源上，电吹风两端电压为U，通过的电流为I，消耗的电功率为P，则以下选项正确的是A.IU＞PB.IU＝PC.P>I2(R1＋R2) D.P＝I2(R1＋R2)9.如图所示的电路中，电源电压为60 V，内阻不计，电阻R＝2 Ω，电动机的内阻R＝1.6 Ω，电压表的示数为50 V，电动机正常工作，求电动机的输出功率。

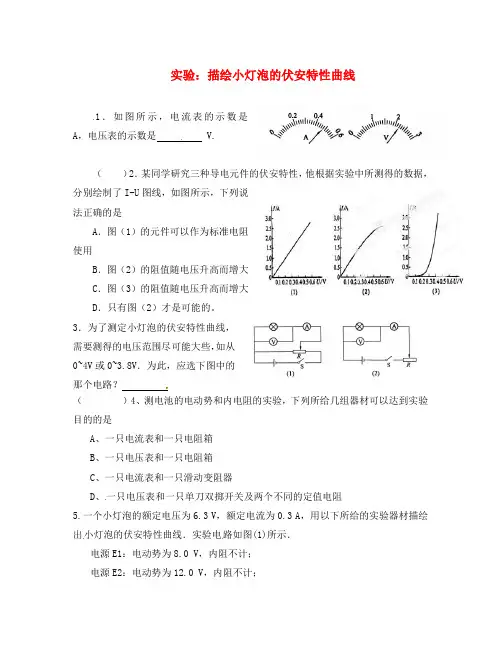

实验：描绘小灯泡的伏安特性曲线1．如图所示，电流表的示数是A，电压表的示数是 V.（）2．某同学研究三种导电元件的伏安特性，他根据实验中所测得的数据，分别绘制了I-U图线，如图所示，下列说法正确的是A．图（1）的元件可以作为标准电阻使用B．图（2）的阻值随电压升高而增大C．图（3）的阻值随电压升高而增大D．只有图（2）才是可能的。

3．为了测定小灯泡的伏安特性曲线，需要测得的电压范围尽可能大些，如从0~4V或0~3.8V．为此，应选下图中的那个电路？（）4、测电池的电动势和内电阻的实验，下列所给几组器材可以达到实验目的的是A、一只电流表和一只电阻箱B、一只电压表和一只电阻箱C、一只电流表和一只滑动变阻器D、一只电压表和一只单刀双掷开关及两个不同的定值电阻5.一个小灯泡的额定电压为6.3 V，额定电流为0.3 A，用以下所给的实验器材描绘出小灯泡的伏安特性曲线．实验电路如图(1)所示．电源E1：电动势为8.0 V，内阻不计；电源E2：电动势为12.0 V，内阻不计；电压表V：量程为0～10 V，内阻约为10 kΩ；电流表A1：量程为0～3 A，内阻约为0.1 Ω；电流表A2：量程为0～300 mA，内阻约为1 Ω；滑动变阻器R：最大阻值10 Ω，额定电流1.0 A；开关S，导线若干．(1)依照实验电路图将图(2)中的实物图连接成实验电路．(2)实验中电源应该选用________；电流表应该选用________．(3)实验测出的数据如下表所示，依照这些数据在图(3)所示的坐标纸中描绘出该小灯泡的伏安特性曲线.U/V 0 0.5 0.8 1.0 1.2 1.5 2.0 2.5 3.0 4.0 5.0 6.0 6.3I/A 0 0.05 0.08 0.10 0.12 0.14 0.16 0.18 0.20 0.23 0.25 0.27 0.27１．0.48A，2.20V ２．A B 3．(1) 4 ABD5.【解析】(1)实物连线如图所示；(2)由于滑动变阻器允许通过的最大电流为1 A，如果用12 V的电源E2，则通过滑动变阻器的最大电流为1.2 A，这个数值超过了滑动变阻器允许通过的最大电流，故电源不能选E2，只能选E1；由题图(1)可知加在测量部分电路两端的最大电压值为电源E1的电动势8 V、而测量电路的总电阻不超过灯泡正常发光时的电阻(21 Ω)，由此可得到通过电流表的电流最大值为380 mA，因此电流表应选A2；(3)按表中测量数据描点，将所描各点用平滑线连成曲线，如图所示．。
