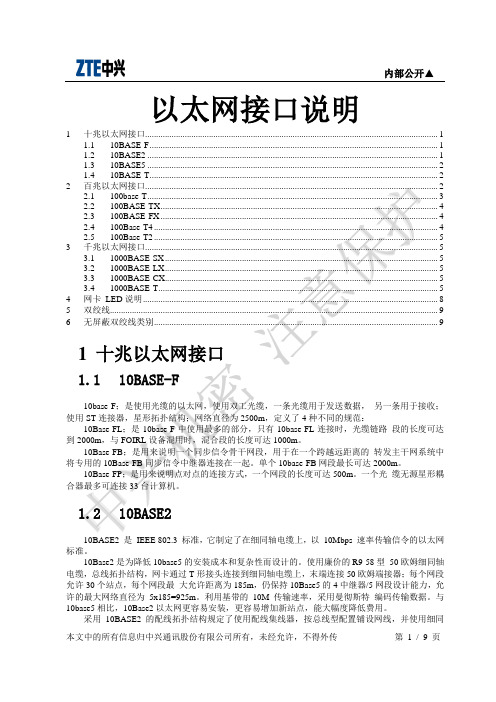

以太网接口

内部公开▲本文中的所有信息归中兴通讯股份有限公司所有，未经允许，不得外传 第 1 / 9 页以太网接口说明1十兆以太网接口 ..................................................................................................................................... 1 1.1 10BASE-F ................................................................................................................................... 1 1.2 10BASE2 .................................................................................................................................... 1 1.3 10BASE5 .................................................................................................................................... 2 1.4 10BASE-T ................................................................................................................................... 2 2 百兆以太网接口 . (2)2.1 100base-T (3)2.2 100BASE-TX (4)2.3 100BASE-FX (4)2.4 100Base-T4 (4)2.5 100Base-T2 (5)3 千兆以太网接口 (5)3.1 1000BASE-SX (5)3.2 1000BASE-LX (5)3.3 1000BASE-CX (5)3.4 1000BASE-T (5)4 网卡 LED 说明 (8)5 双绞线..................................................................................................................................................... 9 6无屏蔽双绞线类别 (9)1 十兆以太网接口1.1 10BASE-F10base-F ；是使用光缆的以太网，使用双工光缆，一条光缆用于发送数据， 另一条用于接收；使用ST 连接器，星形拓扑结构；网络直径为2500m ，定义了4种不同的规范：10Base-FL ；是10base-F 中使用最多的部分，只有10base-FL 连接时，光缆链路 段的长度可达到2000m ，与FOIRL 设备混用时，混合段的长度可达1000m 。

eth接口的作用及接口类型有哪些
ETH接口的作用及接口类有哪些，ETH代表ETHernet以太网的意思，ETH接口是一种可以动态创建的接口，该类接口可以绑定若干物理的以太网接口作为一个逻辑接口使用。

ETH接口的作用有以下几点：
1.ETH接口分为两种模式，其一是路由模式。

路由模式的ETH接口与路由模式的以太网接口类似，可以配置IP地址，运行各种路由协议、MPLS-VPN等多种业务；其二是交换模式。

交换模式的ETH接口与交换模式以太网接口类似，可以加入VLAN，运行STP等协议。

2.ETH接口应用特点有拓展接口带宽，增加链路可靠性以及流量的负载分担。

3.加入到ETH接口的以太网接口称为成员接口，只需对ETH接口进行配置，最终会映射到成员接口上。

而市面上常见的ETH接口类不乏有以下三种：
1、SC光纤接口。

SC光纤接口在100Base-TX以太网时代就已经得到了应用，不过当时由成本太高且于性能并不比双绞线突出，所以并未普及，如今业界大力推广千兆网络，SC光纤接口才重新受到重视。

2、RJ-45接口。

这个接口是最为常见的网络设备接口，俗称“水晶头”，专业术语为RJ-45连接器，属于双绞线ETH接口类。

RJ-45插头只能沿固定方向插入，设有一个塑料弹片与RJ-45插槽卡住以防止脱落。

3、FDDI接口。

FDDI是目前成熟的LAN技术中传输速率最高的一种，奇特点是有定时代币协议，可以支持多种拓扑结构，传输媒体为光纤。

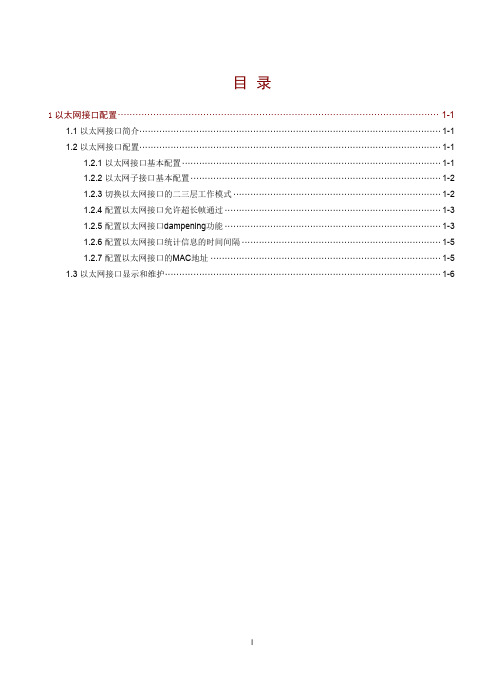

目录1以太网接口配置············································································································· 1-11.1 以太网接口简介·········································································································· 1-11.2 以太网接口配置·········································································································· 1-11.2.1 以太网接口基本配置 ··························································································· 1-11.2.2 以太网子接口基本配置 ························································································ 1-21.2.3 切换以太网接口的二三层工作模式 ········································································· 1-21.2.4 配置以太网接口允许超长帧通过 ············································································ 1-31.2.5 配置以太网接口dampening功能 ············································································ 1-31.2.6 配置以太网接口统计信息的时间间隔 ······································································ 1-51.2.7 配置以太网接口的MAC地址 ················································································· 1-51.3 以太网接口显示和维护································································································· 1-61 以太网接口配置1.1 以太网接口简介设备上支持的以太网接口有以下几种：•三层以太网接口：是一种工作在网络层的接口，可以配置IP地址，可以对接收到的报文进行三层路由转发。

以太网知识GMII / RGMII接口本文主要分析MII/RMII/SMII，以及GMII/RGMII/SGMII接口的信号定义，及相关知识，同时本文也对RJ-45接口进行了总结，分析了在10/100模式下和1000M模式下的连接方法。

1. GMII 接口分析GMII接口提供了8位数据通道，125MHz的时钟速率，从而1000Mbps的数据传输速率。

下图定义了RS层的输入输出信号以及STA的信号：图18 Reconciliation Sublayer (RS) and STA connections to GMII下面将详细介绍GMII接口的信号定义，时序特性等。

由于GMII接口有MAC和PHY模式，因此，将会根据这两种不同的模式进行分析，同时还会对RGMII/TBI/RTBI接口进行介绍。

4.1 GMII接口信号定义GMII接口可分为MAC模式和PHY模式，一般说来MAC和PHY对接，但是MAC和MAC也是可以对接的。

在GMII接口中，它是用8根数据线来传送数据的，这样在传送1000M数据时，时钟就会125MHz。

GMII接口主要包括四个部分。

一是从MAC层到物理层的发送数据接口，二是从物理层到MAC层的接收数据接口，三是从物理层到MAC层的状态指示信号，四是MAC层和物理层之间传送控制和状态信息的MDIO接口。

GMII接口的MAC模式定义：注意在表7中，信号GTX_CLK对于MAC来说，此时是Output信号，这一点和MII接口中的TX_CLK的Input特性不一致。

GMII接口PHY模式定义：表8注意在表8中，信号GTX_CLK对于PHY来说，此时是Input信号，这一点和MII接口中的TX_CLK的Output特性不一致。

4.2 GMII接口时序特性在GMII接口中，TX通道参考时钟是GTX_CLK，RX通道参考时钟是RX_CLK，802.3-2005定义了它们之间的关系。

图19 GMII signal timing at receiver input由图19可知，Spec只定义了TX通道和RX通道中接收端Setup时间和Hold时间。

MII 接口MII接口提供了MAC与PHY之间、PHY与STA(Station Management)之间的互联技术，该接口支持10Mb/s与100Mb/s的数据传输速率，数据传输的位宽为4位。

MII接口可分为MAC模式和PHY模式，一般说来MAC和PHY对接，但是MAC和MAC 也是可以对接的。

以前的10M的MAC层芯片和物理层芯片之间传送数据是通过一根数据线来进行的，其时钟是10M，在100M中，如果也用一根数据线来传送的话，时钟需要100M，这会带来一些问题，所以定义了Mil接口，它是用4根数据线来传送数据的，这样在传送100M数据时，时钟就会由100M降低为25M，而在传送10M数据时，时钟会降低到 2.5M，这样就实现了10M和100M 的兼容。

MII接口主要包括四个部分。

一是从MAC层到物理层的发送数据接口，二是从物理层到MAC 层的接收数据接口，三是从物理层到MAC层的状态指示信号，四是MAC层和物理层之间传送控制和状态信息的MDIO接口。

MII接口的MAC模式定义：MII接口PHY模式定义:表上MDIO接口包括两根信号线：MDC和MDIO，通过它，MAC层芯片（或其它控制芯片）可以访问物理层芯片的寄存器（前面100M物理层芯片中介绍的寄存器组，但不仅限于100M 物理层芯片，10M物理层芯片也可以拥有这些寄存器），并通过这些寄存器来对物理层芯片进行控制和管理。

MDIO管理接口如下：MDC：管理接口的时钟，它是一个非周期信号，信号的最小周期（实际是正电平时间和负电平时间之和）为400ns,最小正电平时间和负电平时间为160 ns,最大的正负电平时间无限制。

它与TX_CLK和RX_CLK无任何关系。

MDIO是一根双向的数据线。

用来传送MAC层的控制信息和物理层的状态信息。

RMII 接口MII接口也有一些不足之处，主要是其接口信号线很多，发送和接收和指示接口有14根数据线（不包括MDIO接口的信号线，因为其被所有Mil接口所共享），当交换芯片的端口数据较多时，会造成芯片的管脚数目很多的问题，这给芯片的设计和单板的设计都带来了一定的问题。
