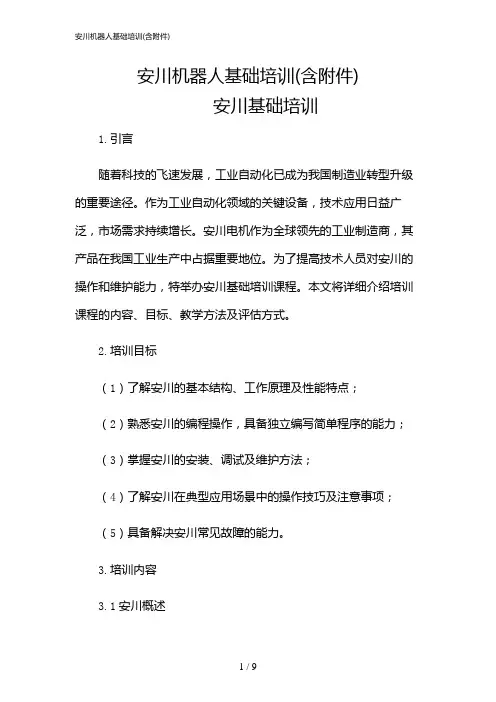

安川机器人基础培训(含附件)安川基础培训1.引言随着科技的飞速发展,工业自动化已成为我国制造业转型升级的重要途径。
作为工业自动化领域的关键设备,技术应用日益广泛,市场需求持续增长。
安川电机作为全球领先的工业制造商,其产品在我国工业生产中占据重要地位。
为了提高技术人员对安川的操作和维护能力,特举办安川基础培训课程。
本文将详细介绍培训课程的内容、目标、教学方法及评估方式。
2.培训目标(1)了解安川的基本结构、工作原理及性能特点;(2)熟悉安川的编程操作,具备独立编写简单程序的能力;(3)掌握安川的安装、调试及维护方法;(4)了解安川在典型应用场景中的操作技巧及注意事项;(5)具备解决安川常见故障的能力。
3.培训内容3.1安川概述(1)安川发展历程;(2)安川产品系列及特点;(3)安川应用领域。
3.2安川基本结构及工作原理(1)本体结构;(2)控制系统组成及功能;(3)驱动系统及传感器;(4)工作原理及运动学模型。
3.3安川编程操作(1)编程语言及编程环境;(2)基本指令及编程方法;(3)程序调试及优化;(4)典型程序案例分析。
3.4安川安装与调试(1)安装准备工作;(2)本体安装;(3)控制系统安装与接线;(4)调试及性能测试。
3.5安川维护与故障处理(1)日常维护与保养;(2)故障诊断与排除;(3)备品备件管理;(4)安全操作规范。
4.教学方法(1)理论讲授:讲解安川的基本知识、操作方法和注意事项;(2)案例分析:分析典型应用场景,使学员更好地理解技术应用;(3)实操演练:分组进行编程、安装、调试及维护操作,提高学员动手能力;(4)互动讨论:针对实际问题,组织学员进行讨论,激发学员思考,提高解决问题能力;(5)现场观摩:参观安川应用企业,了解实际生产中的技术应用。
5.评估方式(1)平时成绩:根据学员出勤、课堂表现及作业完成情况进行评分;(2)实操考核:评估学员在实操演练环节的操作技能;(3)理论考试:考察学员对安川基础知识的掌握程度;(4)综合评价:结合平时成绩、实操考核和理论考试成绩,对学员进行综合评价。
安川机器人培训第四课7 系统诊断7.3.2 通用输出通用输出画面的显示步骤:1{输入/输出}2{通用输出}通用输出详细画面的显示步骤:1{显示}2{细节}7 系统诊断专用输入画面的显示步骤:1{输入/输出}2{专用输入}专用输入详细画面的显示步骤:1{显示}2 {细节}7 系统诊断7.3.4 专用输出专用输出画面的显示步骤:1{输入/输出}2{专用输出}专用输出详细画面的显示步骤:1{显示}2 {细节}7 系统诊断7.3.5 信号名称的变更 在详细画面直接修改菜单修改7 系统诊断7.3.7 信号号码的搜索 在详细画面上直接搜索菜单搜索7 系统诊断7.3.8 继电器号码的搜索 在详细画面上直接搜索菜单搜索7 系统诊断7.4.2 监视时间的单独显示按翻页键7 系统诊断7.4.3 监视时间的清除7.5 报警历史7.5.1 报警历史画面的显示7 系统诊断7 系统诊断7.6 电源切断/ 接通时的位置数据 步骤:1 选择主菜单的{机器人}2 选择{电源通/断位置}8 安全系统8.1 根据安全模式设定的保护 8.1.1 安全模式8.1.2 用户口令用户口令的变更9 系统设定9.1 原点位置校准9.1.1 原点位置校准没有进行原点位置校准,不能进行示教再现操作。
原点位置校准是将机器人位置与绝对编码器位置进行对照的操作。
下列情况下必须再次进行原点位置校准。
1 改变机器人和控制柜的组合时。
2 更换电机和绝对编码器时。
3 存储内存被删除时(更换NCP01基板、电池耗尽时等)。
4 机器人碰撞工件,原点偏移时。
9 系统设定9.1.3 机器人的原点位置姿态9 系统设定9.2 设定第二原点位置 ( 检查点)9.2.1 操作目的当接通电源时,如绝对编码器的位置数据与上一次关断电源时的位置数据不同时,会出现报警信息。
以下两种情况会发生报警:• PG 系统发生异常• PG 系统正常,但关闭电源后,机器人本体发生了位移。
报警代码 4107 “绝对原点数据允许范围异常”9 系统设定解除流程图9 系统设定作业原点的输入/ 变更1 在作业原点位置画面按轴操作键2 按 [修改] 、 [回车]键回到作业原点位置示教模式时在作业原点位置画面按[前进]键再现模式时有作业原点复位信号输入作业原点信号的输出在运中进行位置确认,只要机器人控制点一进入作业原点立方体,立即输出信号。
01工业机器人概述Chapter工业机器人定义与分类工业机器人定义工业机器人分类安川工业机器人简介公司背景安川电机(Yaskawa ElectricCorporation)是一家全球知名的运动控制和机器人技术公司,提供多种工业机器人产品和解决方案。
机器人产品线安川工业机器人产品线包括多种型号和规格的机器人,如Motoman系列、Sigma系列等,满足不同领域和应用需求。
技术特点安川工业机器人在运动控制、精度、速度、稳定性等方面具有优异表现,同时支持多种编程语言和操作方式。
工业机器人应用领域汽车制造业电子行业金属制品业其他领域发展趋势及市场前景技术发展趋势市场需求变化竞争格局及主要厂商市场前景展望02安川工业机器人硬件组成Chapter紧凑型设计高刚性结构多关节结构030201机器人本体结构与特点控制器及其功能介绍强大的计算能力丰富的接口选项友好的操作界面传感器类型与作用分析力觉传感器位置传感器感知机器人末端执行器与外界环境的接触力,实现力控制和柔顺操作。
视觉传感器01020304末端执行器物流输送设备安全防护设备辅助工装夹具周边配套设备及选型建议03安川工业机器人编程基础Chapter编程语言与编程环境介绍INFORM编程语言编程环境安川提供专门的编程软件,如MotoSim EG-VRC,支持离线编程和在线调试,大大提高编程效率。
I/O 指令用于实现机器人与外部设备的交互,如读取传感器信号、控制执行器等。
移动指令包括关节插补、直线插补和圆弧插补等,用于控制机器人的运动轨迹。
条件与循环指令用于实现程序流程的控制,如IF 条件判断、FOR 循环等。
基本指令集及使用方法讲解程序流程控制技巧分享子程序调用01中断处理02错误处理03调试与排错经验传授调试方法利用安川提供的调试工具,如示教器、编程软件等,对程序进行单步执行、变量监视等操作。
排错技巧根据错误信息提示,结合程序逻辑和现场情况,逐步缩小故障范围并定位问题所在。
安川机器人培训
第四课
7 系统诊断
7.3.2 通用输出
通用输出画面的显示
步骤:1{输入/输出}
2{通用输出}
通用输出详细画面的显示
步骤:1{显示}
2{细节}
7 系统诊断
专用输入画面的显示
步骤:1{输入/输出}
2{专用输入}
专用输入详细画面的显示
步骤:1{显示}
2 {细节}
7 系统诊断
7.3.4 专用输出
专用输出画面的显示
步骤:1{输入/输出}
2{专用输出}
专用输出详细画面的显示
步骤:1{显示}
2 {细节}
7 系统诊断
7.3.5 信号名称的变更 在详细画面直接修改
菜单修改
7 系统诊断
7.3.7 信号号码的搜索 在详细画面上直接搜索
菜单搜索
7 系统诊断
7.3.8 继电器号码的搜索 在详细画面上直接搜索
菜单搜索
7 系统诊断
7.4.2 监视时间的单独显示
按翻页键
7 系统诊断
7.4.3 监视时间的清除
7.5 报警历史
7.5.1 报警历史画面的显示
7 系统诊断
7 系统诊断
7.6 电源切断/ 接通时的位置数据 步骤:
1 选择主菜单的{机器人}
2 选择{电源通/断位置}
8 安全系统
8.1 根据安全模式设定的保护 8.1.1 安全模式
8.1.2 用户口令
用户口令的变更
9 系统设定
9.1 原点位置校准
9.1.1 原点位置校准
没有进行原点位置校准,不能进行示教再现操作。
原点位置校准是将机器人位置与绝对编码器位置进行对照的操作。
下列情况下必须再次进行原点位置校准。
1 改变机器人和控制柜的组合时。
2 更换电机和绝对编码器时。
3 存储内存被删除时(更换NCP01基板、电池耗尽时等)。
4 机器人碰撞工件,原点偏移时。
9 系统设定
9.1.3 机器人的原点位置姿态
9 系统设定
9.2 设定第二原点位置 ( 检查点)
9.2.1 操作目的
当接通电源时,如绝对编码器的位置数据与上一次关断电源时的位置数据不同时,会出现报警信息。
以下两种情况会发生报警:
• PG 系统发生异常
• PG 系统正常,但关闭电源后,机器人本体发生了位移。
报警代码 4107 “绝对原点数据允许范围异常”
9 系统设定
解除流程图
9 系统设定
作业原点的输入/ 变更
1 在作业原点位置画面按轴操作键
2 按 [修改] 、 [回车]键
回到作业原点位置
示教模式时
在作业原点位置画面按[前进]键
再现模式时
有作业原点复位信号输入
作业原点信号的输出
在运中进行位置确认,只要机器人控制点一进入作业原点立方体,立即输出信号。
11 NX100 的技术规格
11.1 NX100 的技术规格 11.2 NX100 的功能
11.3 示教编程器
11.4 设备配置
11.4.1 单元及基板的配置
11 NX100 的技术规格 小型机伺服单元断路器电源接通单元
11 NX100 的技术规格 中型机和大型机
11 NX100 的技术规格 11.4.2 控制柜内的冷却系统
12 单元及基板的说明12.1 电源接通单元
12 单元及基板的说明
12.2 电源接通顺序基板 (JANCD-NTU01- ) 防碰撞传感器的连接 (SHOCK)
直接连接来自防碰撞传感器的信号线
12 单元及基板的说明
12 单元及基板的说明 12.3 CPU 单元
12.3.1 CPU 单元的构成
12 单元及基板的说明
12.3.2 CPU 单元中的组件及基板 控制基板 (JANCD-NCP01)
12 单元及基板的说明
控制电源 (CPS-420F)
WAGO 插座配线要领。
