广联达钢筋软件基础培训课程

广联达钢筋算量基础培训教程钢筋算量是建筑工程中的重要环节，是建筑施工过程中必不可少的一部分。

广联达是国内知名的建筑软件开发公司，其钢筋软件被广泛应用于工程量计算和模型设计等方面。

以下是广联达钢筋算量基础培训教程。

一、钢筋基本概念1.钢筋的定义：钢筋是一种由钢材制成的建筑材料，通过在混凝土结构中增加钢筋的强度和韧性。

2.钢筋的分类：按形状可分为圆钢筋、扁钢筋、带钢筋等；按纵向分布可分为主筋和箍筋；按用途可分为梁筋、柱筋、板筋等。

二、钢筋算量的基本步骤1.统计钢筋长度：根据施工图纸中的标注，测量与计算主筋和箍筋的长度，包括直筋长度、弯钩长度、对角长度等。

2.计算钢筋数量：根据设计要求，根据钢筋的尺寸、间距、层数等参数计算钢筋的总数量。

3.计算钢筋重量：根据钢筋的长度和单位长度质量，计算钢筋的总重量。

三、广联达钢筋软件的使用1.软件界面介绍：学习掌握广联达钢筋软件的主要功能区域，包括工具栏、属性栏、视图窗口等。

2.施工图导入：通过导入施工图纸的方式，将所需计算的工程量数据导入软件，包括结构图、钢筋图纸等。

3.钢筋属性设置：设置钢筋的相关属性，包括尺寸、材质、受力等信息，以便进行后续的计算和分析。

4.钢筋计算和绘图：根据导入的施工图纸和钢筋属性，进行钢筋的长度、数量、重量等计算，并在视图窗口中生成相应的钢筋绘图。

四、案例分析和练习1.通过实例分析，学习如何利用广联达钢筋软件进行钢筋的计算和绘图。

2.结合真实工程案例，进行练习，加深对广联达钢筋软件的使用和了解。

五、注意事项1.在使用广联达钢筋软件进行钢筋算量时，应严格按照施工图纸和设计要求进行操作。

2.在导入施工图纸前，要仔细检查图纸的准确性和完整性。

3.在进行钢筋计算和绘图时，要仔细核对计算结果和绘图质量，确保数据准确无误。

总结：广联达钢筋软件是一款功能强大、操作简便的工程软件，能够帮助工程师和施工人员高效完成钢筋算量和绘图工作。

通过对广联达钢筋算量基础培训教程的学习，可以快速掌握该软件的基本使用方法，提高钢筋算量的准确性和效率。

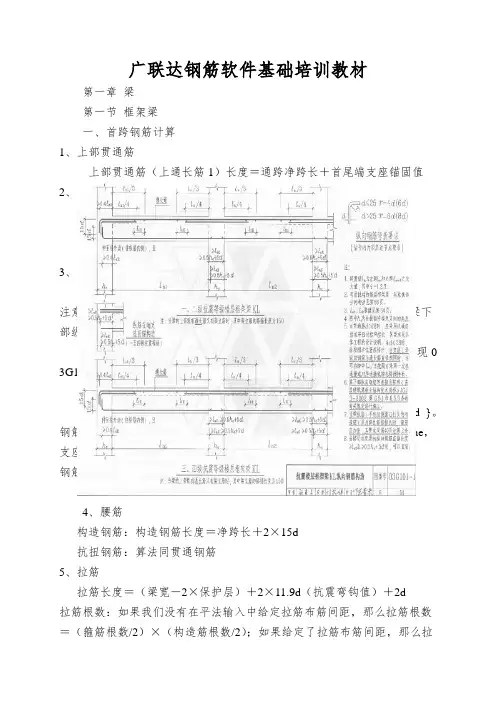

广联达钢筋软件基础培训教材第一章梁第一节框架梁一、首跨钢筋计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值注意：下部钢筋不论分排与否，计算结果都是一样，所以我们在标注梁下部纵筋时可以不输入分排信息。

以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现0 3G101-1中关于支座锚固判断呢？现在我们来总结一下以上三类钢筋支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。

钢筋端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。

钢筋中间支座锚固值＝Max{Lae，0.5Hc＋5d }4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋布筋间距，那么拉筋根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋布筋间距，那么拉筋根数＝布筋长度/布筋间距。

6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算，所以软件自动会将多扣掉长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。

（如下图所示）7、吊筋吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm夹角=60°≤800mm夹角=4 5°二、中间跨钢筋计算1、中间支座负筋中间支座负筋：第一排为Ln/3＋中间支座值＋Ln/3；第二排为Ln/4＋中间支座值＋Ln/4注意：当中间跨两端支座负筋延伸长度之和≥该跨净跨长时，其钢筋长度：第一排为该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。

广联达G G J钢筋算量基础篇广联达GGJ 钢筋——基础篇1、在楼层管理当中，基础层的层高应如何定义？答：1、基础底板的高度；2、如果没有地下室时从0.00开始定义。

2、在实际工程中基础次梁与基础主梁相交时，相交节点是不布置箍筋的。

软件可以正确处理吗？答：在基础梁的属性中可选择箍筋是否贯通，这样就可以直接处理了。

3、在实际工程中，独立基础中有上下两层钢筋，软件应如何处理？答：软件在横向受力筋和纵向受力筋的下方都提供了关于上下部配筋信息不同的处理方法，即B12@200/B14@200，斜杠前表示下部，斜杠后表示上部；当上下部钢筋弯折长度不同时，可在独立基础的计算设置中第17和18项进行调整；注意：此处理情况适用于同截面内上下不同配筋的情况。

4、图纸设计时要求当独立基础的长度和宽度大于2500时，钢筋是交错布置的，软件应如何处理？答：在独立基础的计算设置中软件按照“简明钢筋混凝土结构构造手册”的要求增加选项，自动按此进行计算；另外，如果图纸要求的独立基础长度和宽度是其他数值时，也可在计算设置当中第14条进行调整。

5、在实际工程中，独立基础平面不是矩形的，是异形的，软件能否处理？答：软件在建立构件时新增加了异形独立基础和自定义独立基础两个子类型，都可以来处理平面异形的独立基础。

对于钢筋的配筋方向与软件黙认不同的情况时，软件还提供了调整配筋方向功能，可根据不同要求进行调整。

6、在图形软件里绘制的参数化独立基础为什么导不到钢筋软件里？答：因为以前独立基础中只有矩形独立基础，新版软件在独立基础构件下新增参数化独立基础、异形独立基础、自定义独立基础，这样钢筋图形互导的问题就不存在了。

7、条形基础中分布筋我不想让它通算，应如何处理？答：软件在计算设置中增加了条基L形相交时分布筋是否贯通的选项，只要选择即可。

8、请问条形基础的受力筋根数软件是如何计算的？答：软件有相应的黙认原则，当与您手工计算不一致时可查看其计算设置。

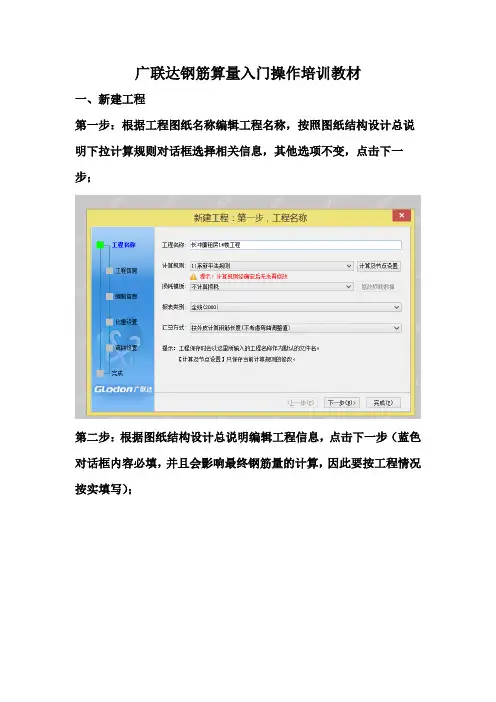

广联达钢筋算量入门操作培训教材一、新建工程第一步：根据工程图纸名称编辑工程名称，按照图纸结构设计总说明下拉计算规则对话框选择相关信息，其他选项不变，点击下一步；第二步：根据图纸结构设计总说明编辑工程信息，点击下一步（蓝色对话框内容必填，并且会影响最终钢筋量的计算，因此要按工程情况按实填写）；第三步：根据实际情况编制信息，点击下一步；第四步：把直径为6的钢筋比重设置为0.26，点击下一步（目前市场上没有直径为6的钢筋，一般用直径为6.5的钢筋代替）；第五步：弯钩设置，点击下一步；第六步：确认输入的所有信息没有错误后，点击完成二、计算设置计算设置部分的内容是软件内置的规范和图集自动形成的，软件中默认的都是规范中规定的数值，图纸没有特殊说明，绘图过程中不需要调整，图纸中有特殊说明的可以根据图纸要求对构件相关计算规则属性自行调整。

三、楼层设置建立楼层信息，根据图纸修改层高及底标高四、建立轴网点击绘图输入→点击轴网→点击定义→新建（正交轴网/圆弧轴网/斜交轴网）→定义上下开间、左右进深→点击绘图→输入角度→点击确定五、构件绘图操作流程：1.绘图输入栏内选择相应构件→新建构件→设置属性→绘制构件2.推荐绘图原则(可以根据个人习惯而调整)：2.1根据楼层的顺序定义绘图顺序：“基础层→地下室→首层→第二层→标准层→顶层”；2.2 根据施工顺序进行绘制，“基础→主体→零星构件”；2.3 绘图时要根据实际情况注意切换楼层绘制构件”；3.举例3.1柱的定义和绘制选择柱→新建柱→按照图纸定义柱子的构件属性→以点的方式绘制柱图元（特别注意图纸中是否有特殊说明）3.2砌体的定义和绘制选择砌体墙→新建砌体墙→按照图纸定义砌体墙的构件属性（在框架结构或框剪结构工程中砌体结构构件的配筋信息通常在工程结构设计总说明中进行描述）→以直线的方式绘制砌体3.3梁的定义和绘制选择梁→新建梁→按照图纸定义梁的构件属性→以直线的方式绘制柱特别注意图纸中是否有特殊说明，若图中单个梁标高有特殊标注应在设置梁构件其他属性中修改梁的起点标高和终点标高）；3.4板的定义和绘制3.4.1绘制板选择板→新建板→按照图纸定义板的构件属性→以点、矩形等方式绘制梁3.4.2绘制板受力筋根据图纸要求设置板的受力筋、跨板受力筋→以单板、多板、水平、垂直等方式绘制板钢筋3.4.3绘制板负筋根据图纸要求设置板负筋→以按梁布置/按墙布置/按板边布置/画线布置的方式绘制板钢筋3.5门、窗的定义和绘制选择门/窗→新建门/窗→按照图纸定义门/窗的构件属性→以点的方式绘制门窗3.6构造柱的定义和绘制3.6.1构造柱的绘制可以使用自动生成构造柱功能，设置好构造柱在砌体墙中的位置，根据图纸设置构造柱的属性，点击确认，框选需要布置构造柱的砌体墙右键确认生成；3.7独立基础的定义和绘制选择独立基础→新建独立基础→新建参数化独立基础→选择独立基础修改属性→以点的方式绘制独立基础3.8筏板基础的的定义和绘制3.8.1绘制筏板基础选择筏板基础→新建筏板基础→按照图纸定义筏板基础属性→以直线等方式绘制筏板基础（可以根据图纸要求设置边坡）3.8.2绘制筏板基础受力筋根据图纸要求设置筏板基础的受力筋、跨板受力筋→以单板、多板、水平、垂直等方式绘制板钢筋3.4.3绘制筏板基础负筋根据图纸要求设置筏板基础负筋→以按梁布置/按墙布置/按板边布置/画线布置的方式绘制筏板基础钢筋六、单构件输入1.计算零星构件钢筋工程量应用单构件输入2.举例2.1楼梯点击单构件输入→构件管理→选择楼梯→添加构件→确定→点击参数输入→选择图集→按图纸选择相应楼梯→修改楼梯参数七、汇总计算汇总计算后可以看到构件的钢筋三维及构件的钢筋量八、报表打印根据实际需求选择导出或打印相应的表格。

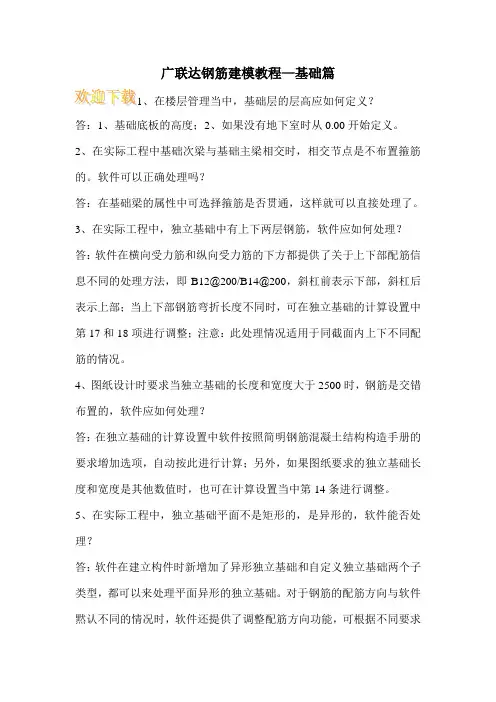

广联达钢筋建模教程—基础篇、在楼层管理当中，基础层的层高应如何定义？答：1、基础底板的高度；2、如果没有地下室时从0.00开始定义。

2、在实际工程中基础次梁与基础主梁相交时，相交节点是不布置箍筋的。

软件可以正确处理吗？答：在基础梁的属性中可选择箍筋是否贯通，这样就可以直接处理了。

3、在实际工程中，独立基础中有上下两层钢筋，软件应如何处理？答：软件在横向受力筋和纵向受力筋的下方都提供了关于上下部配筋信息不同的处理方法，即B12@200/B14@200，斜杠前表示下部，斜杠后表示上部；当上下部钢筋弯折长度不同时，可在独立基础的计算设置中第17和18项进行调整；注意：此处理情况适用于同截面内上下不同配筋的情况。

4、图纸设计时要求当独立基础的长度和宽度大于2500时，钢筋是交错布置的，软件应如何处理？答：在独立基础的计算设置中软件按照简明钢筋混凝土结构构造手册的要求增加选项，自动按此进行计算；另外，如果图纸要求的独立基础长度和宽度是其他数值时，也可在计算设置当中第14条进行调整。

5、在实际工程中，独立基础平面不是矩形的，是异形的，软件能否处理？答：软件在建立构件时新增加了异形独立基础和自定义独立基础两个子类型，都可以来处理平面异形的独立基础。

对于钢筋的配筋方向与软件黙认不同的情况时，软件还提供了调整配筋方向功能，可根据不同要求进行调整。

6、在图形软件里绘制的参数化独立基础为什么导不到钢筋软件里？答：因为以前独立基础中只有矩形独立基础，新版软件在独立基础构件下新增参数化独立基础、异形独立基础、自定义独立基础，这样钢筋图形互导的问题就不存在了。

7、条形基础中分布筋我不想让它通算，应如何处理？答：软件在计算设置中增加了条基L形相交时分布筋是否贯通的选项，只要选择即可。

8、请问条形基础的受力筋根数软件是如何计算的？答：软件有相应的黙认原则，当与您手工计算不一致时可查看其计算设置。

对于条形基础的受力筋根数软件在计算设置第7条中有相应的选项，进行选择即可。

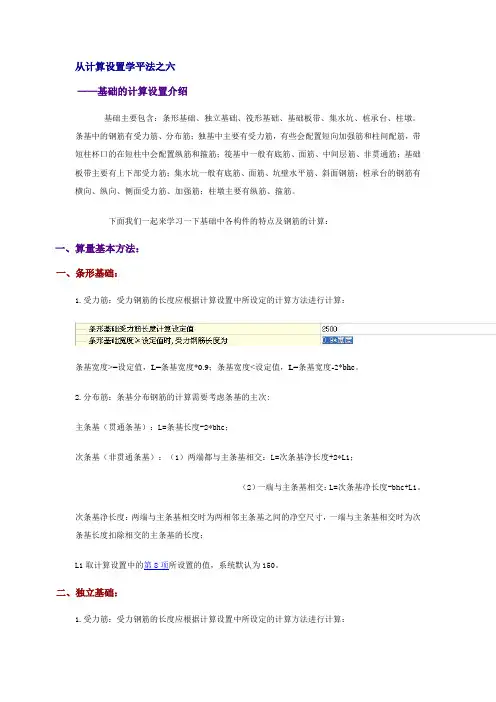

从计算设置学平法之六——基础的计算设置介绍基础主要包含：条形基础、独立基础、筏形基础、基础板带、集水坑、桩承台、柱墩。

条基中的钢筋有受力筋、分布筋；独基中主要有受力筋，有些会配置短向加强筋和柱间配筋，带短柱杯口的在短柱中会配置纵筋和箍筋；筏基中一般有底筋、面筋、中间层筋、非贯通筋；基础板带主要有上下部受力筋；集水坑一般有底筋、面筋、坑壁水平筋、斜面钢筋；桩承台的钢筋有横向、纵向、侧面受力筋、加强筋；柱墩主要有纵筋、箍筋。

下面我们一起来学习一下基础中各构件的特点及钢筋的计算：一、算量基本方法：一、条形基础：1.受力筋：受力钢筋的长度应根据计算设置中所设定的计算方法进行计算：条基宽度>=设定值，L=条基宽度*0.9；条基宽度<设定值，L=条基宽度-2*bhc。

2.分布筋：条基分布钢筋的计算需要考虑条基的主次:主条基（贯通条基）：L=条基长度-2*bhc；次条基（非贯通条基）：（1）两端都与主条基相交：L=次条基净长度+2*L1；（2）一端与主条基相交：L=次条基净长度-bhc+L1。

次条基净长度：两端与主条基相交时为两相邻主条基之间的净空尺寸，一端与主条基相交时为次条基长度扣除相交的主条基的长度；L1取计算设置中的第8项所设置的值，系统默认为150。

二、独立基础：1.受力筋：受力钢筋的长度应根据计算设置中所设定的计算方法进行计算：还需要考虑钢筋的弯折设置：基础底长>=设定值，L=基础底长*0.9+2*Lw；基础底长<设定值，L=基础底长-2*bhc+2*Lw。

三、筏形基础：说明：基础板带的算法同筏板钢筋的算法，当遇到筏板变截面时，按照相应的筏板变截面节点计算；当筏板钢筋遇基础梁构件时，按照梁板式筏形基础节点计算；当筏板钢筋遇剪力墙构件时，按照平板式筏形基础节点计算，在此主要讲述梁板式筏板钢筋的计算。

1.端部构造：（1）端部等截面外伸：（2）端部变截面外伸：节点一：节点二：（3）端部无外伸节点：（4）中层钢筋端头节点（包含遇集水坑的情况）：2.变截面部位构造：（1）筏板顶部有高差：（2）筏板底部有高差：（3）筏板顶部、底部均有高差顶：顶部、底部的钢筋均按相对应的节点计算；（4）中间层钢筋变截面构造：3.筏板遇集水坑：按下图节点计算：4.筏板遇承台、独基、柱墩：按下图节点计算：相关计算原则：筏板钢筋扣减独立基础、桩承台：（1）当独基或桩承台与筏板顶面和底面都相交时，按实际的三维体计算筏板钢筋扣独基和承台；（2）当筏板/板的底标高与承台/独立基础相交或相切，则底筋取属性设置，且从筏板/板底标高与承台/独立基础相交位置进行扣减；筏板钢筋扣减柱墩：（1）对于下柱墩，优先按与筏板底标高相交的范围，计算筏板钢筋的扣减；当与筏板底面不相交，而与顶面相交时，按与顶面相交的范围计算钢筋扣减；（2）对于上柱墩，优先按与筏板顶标高相交的范围，计算筏板钢筋的扣减；当与筏板顶面不相交，而与底面相交时，按与底面相交的范围计算钢筋扣减。

广联达钢筋软件基础培训教材随着现代建筑技术的不断发展，钢筋是建筑过程中必不可少的一种材料。

然而，钢筋的使用需要满足严格的技术要求，一旦出现问题会影响建筑质量和安全性。

钢筋软件作为现代建筑领域中的重要工具，可以辅助工程师进行设计和计算，提高工作效率和准确性。

广联达钢筋软件作为业内领先的钢筋软件，依托强大的技术和先进的算法，已经成为国内外众多建筑企业信赖的技术支持。

为了能够更好的应用广联达钢筋软件，企业需要进行基础培训教育来提升使用者的技术能力，本文就广联达钢筋软件基础培训教材进行介绍和分析。

一、培训教材的基本介绍广联达钢筋软件基础培训教材共分为四个部分，分别为入门篇、操作篇、应用篇与案例篇。

整个教材以自学为主，其配套的实训视频和模型资料以及教材中的练习题可以同时帮助学习者更好地掌握软件的操作技巧和使用方法。

1.入门篇：入门篇主要对广联达钢筋软件的基础概念和使用方法进行了梳理和介绍。

教材中针对软件的安装、菜单栏、快捷键等基础知识进行了讲解。

同时该部分还介绍了钢筋软件常见的边界约束和布置方式，方便使用者更好地理解和应用。

2.操作篇：操作篇是广联达钢筋软件培训教材的重点，主要针对软件的具体操作进行了详细讲解。

教材中的内容包括了平面图选区、钢筋钢筋绑扎、封顶和排钢筋等实用操作内容。

通过模拟实际建筑过程中钢筋的操作流程和步骤，使用者可以更好地掌握钢筋软件的使用技巧。

3.应用篇：应用篇作为知识拓展部分，主要介绍广联达钢筋软件的深层应用。

教材中包括了钢筋软件与其他设计软件进行协同设计的技术方法、如何使用钢筋软件对钢筋组合进行优化、如何进行参数化的钢筋设计等高级应用技术的讲解。

这一部分的教学内容比较深奥，但对使用者来说可以提高其技术水平和能力，使其应对各类工作挑战。

4.案例篇：案例篇主要介绍了实际工程中的应用案例，通过实例来说明使用广联达钢筋软件进行钢筋设计的优势和局限性。

同时该部分还介绍了如何针对特殊问题进行解决和应对，使得学习者能够更好地应对实际工作中的情况。
