广联达公司GC2培训教材GCL8.0图形算量软件培训教材目录前言 (3)第一章图形算量软件原理 (4)第一节软件与手工算量对比 (4)第二节软件算量操作流程 (5)第二章界面介绍 (6)第一节界面预览 (6)第二节工具栏解释 (7)第三章通用功能 (8)第一节新建工程 (8)第二节保存工程 (9)第三节打开工程 (10)第四节轴网管理 (10)第五节界面切换 (12)第六节绘图 (13)第七节修改 (18)第八节查看工程量 (27)第四章构件类型说明 (28)第五章构件特殊功能 (30)第一节建筑构件 (30)第二节结构构件 (33)第三节装修构件 (35)第四节基础构件 (36)第五节其它构件 (37)第六节表格输入 (38)第七节其他输入方法 (40)第六章综合练习 (41)第一节工程分层 (41)第二节一层工程量计算 (41)第三节二层工程量计算 (54)第四节屋面层工程量计算 (62)第五节基础层工程量计算 (70)第六节零星项目工程量计算 (76)第一章图形算量软件原理第一节软件与手工算量对比软件算量并不是说完全抛弃了手工算量的思想。
实际上，软件算量是将手工的思路完全内置在软件中，只是将过程利用软件实现，依靠已有的计算扣减规则，利用计算机这个高效的运算工具快速、完整的计算出所有的细部工程量，让大家从繁琐的背规则、列式子、按计算器中解脱出来。
我们都应该知道，手工算量最常用的方法是统筹法，也就是先计算出三线一面“L中”、“L外”、“L内”及“S面”这四个最基本的工程量，然后利用其他工程量和基本工程量的关系列出相应的式子，计算对应的工程量，继而完成所有工程量的计算工作。
图形算量软件GCL 8.0是利用代码算量的。
在软件中，三线一面就相当于代码，当然软件中的代码不仅限于三线一面，还有墙长、墙宽等等。
代码是按构件为单元进行划分，是不能再分解的最小量。
图形算量软件8.0算量的整体思路就是用代码作为算量的最小参数单元，按工程量计算规则自动计算出构件的代码量，造价人员只需直接提取相应的工程量就可以了。
广联达GBJ V8.0软件培训教材一、有关2003河南省安装定额内容说明：河南省安装工程定额《2003版》单价组成包含定额人工费、定额辅材费、定额机械费、定额综合费。
其中综合费为人工费的99.49%，定额中的人工费单价为21元/工日，人工费附加6.25元/工日包含在定额综合费中，故定额基价中包含的人工费为：21+6.25=27.25元/工日。
根据豫建设标【2008】2号文件规定，从2008年1月1日起人工费执行新的标准，人工费调整为43元/工日（即在取费表中调差15.75元/工日）。
故人工费构成：21+6.25+15.75=43。
成本分析时，收入人工费单价为：43-6.25=36.75元/工日（因人工费中的6.25元/工日属于综合费，不必再单独从综合费中将该部分金额抠出）。
定额中人工费与综合费其他相关解释说明：1.安装综合基价中的综合费用包含哪些费用？当定额子目的人工费或基价调整时，是否也应跟着调整？答：安装综合基价中的综合费包括属于工程成本中的人工费附加、现场经费、企业管理费、财务费用和其他管理费等。
在执行安装综合基价时，如发生人工费或基价调整时，综合费也应跟着作相应调整。
2.当发生人工费或综合基价调整，怎样调整综合费？答：在编制《河南省安装工程单位综合基价（2003）》时，经过测算，综合费是按定额人工费的99.49%计算的，因此当定额子目发生人工费调整时，综合费调整也应按比例进行调整。
3.在执行《河南省安装工程单位综合基价（2003）》的过程中，如发生以各类系数方式计取的费用，如超高施工增加费、高层建筑增加费、脚手架搭拆费等，这些费用中是否考虑了综合费的因素，如没有，应如何计取？答：超高施工增加费、高层建筑增加费、脚手架搭拆费等以各类系数方式计取的费用，没有包括综合费的因素。
因此，在执行中，应按计取这些费用中的人工费的99.49%计取综合费。
一、安装软件：1、将光盘插入光驱内，会自动弹出如下安装界面：安装—广联达建设工程造价管理整体解决方案：对于安装专业来说，在选择安装的内容中，如下可以不进行安装（1、图形算量软件GCL8.0、GCL2008；2、钢筋抽样软件GGJ10.0；3、样例工程；4、标准图集；5、计算规则）安装完成后，会出现加密锁安装程序，按提示步骤进行安装。
GBG V8.0软件使用方式两种情况：1、图形软件中所做工程直接导入到GBG V8.0软件中2、手工预算后，用GBG V8.0套价首先讲软件的转换工具：数据转换工具进入GBGv8.0――数据导入GCL7.0工程文件：点击打开文件按钮――选择GCL7.0文件路径选择要转换的工程名称――点击打开按钮――确定导入GBQ文件：点击打开文件按钮――选择GBQ文件路径导入GCL99图形文件：选择“转换图形文件”――点击“旧数据位置”后面的打开文件按钮――选择图形文件的路径――选择要转换的工程――点击“新数据位置”后面的打开文件按钮――选择要存放的路径――点击执行转换选择定额――点击确定在弹出的对话框中点击确认――退出以第二种情况为主，进行讲解软件的使用方法软件使用原理：定额+工程量＝报表软件操作流程：1、新建向导（建立新的工程）2、定额及工程量的录入3、换算4、市场价调整5、费用文件的确定6、报表一、新建向导（完成一个新的工程在软件中的建立）1、预算类型【新建向导】－软件首先弹出确定文件窗口，选择文件类型2、模板选择使用原模板使用自定义模板3、定额选择根据实际工程选择相应的定额及其专业4、确定费用文件浏览选择适合工程的费用文件5、确定工程及文件名称填写实际工程名称二、定额的录入1、直接录入（查看定额消耗量）直接在“编号”下输入定额号如：1-12、跟踪录入如果相邻定额号同属一章，可在输第二条子目时，只需输入子目序号，软件自动取章号3、查询录入（章节查询、条件查询）单击预算书页面上方工具条图标，章节查询：单击节点‘+’号，‘+’号变为‘-’号，下级节点展开。
双击查询到的定额条件查询：名称－检索－双击查询到的定额4、借用定额当实际工序和新工艺定额中没有相应的子目，但本地区的另一行业定额中有，如果在软件中安装了该套定额，直接输入时，单击页面左上方定额状态条选择需要的定额。
在输入定额号后类别显示“借”字。
5、补充定额（格式：B：+编号或名称）直接输入B: +编号名称单位工程量单价三、工程量的录入1、以自然单位录入直接输入工程量即可2、以定额单位录入（选择在“预算书设置”里调整）预算书－预算书设置－工程量表达式单位－可以选择定额单位/自然单位3、直接录入工程量直接在工程量表达式中输入数值4、图元公式的录入单击页面工具条上图标，选择要用的公式，填入相应的系数5、变量表录入单击页面工具条上，选择“插入变量”6、工程量表达式（+、－、*、/等）如：直接输入：12*12.3+58*(0.2+0.6+8) 这样的式子四、换算1、系数换算如：人工乘以系数1.2，则1-2□R*1.2（定额号后要敲一个空格健）材料乘以系数 1.2，则3-1 □C*1.2人工材料同时进行系数换算，则4-1□R*1.2,C*1.2单价乘以系数2，则4-1 *2机械乘以系数同人工、材料一样2、标准换算单击页面工具条中图标，填入实际数值3、材料换算（界面上一个“材”按钮）单击节点‘+’号，‘+’号变为‘-’号，下级节点展开。

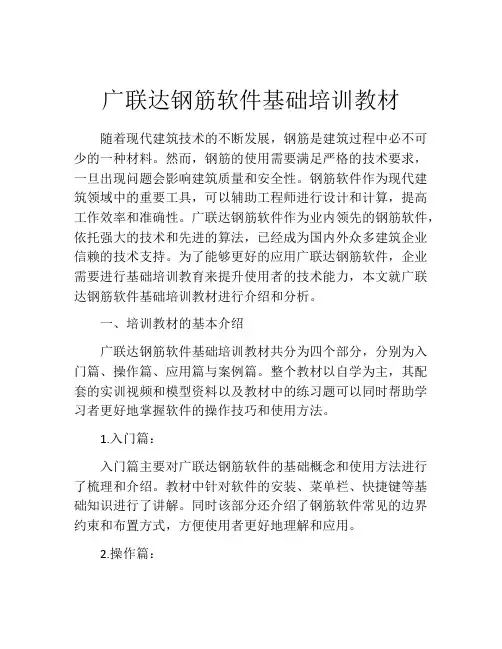

广联达钢筋软件基础培训教材随着现代建筑技术的不断发展，钢筋是建筑过程中必不可少的一种材料。
然而，钢筋的使用需要满足严格的技术要求，一旦出现问题会影响建筑质量和安全性。
钢筋软件作为现代建筑领域中的重要工具，可以辅助工程师进行设计和计算，提高工作效率和准确性。
广联达钢筋软件作为业内领先的钢筋软件，依托强大的技术和先进的算法，已经成为国内外众多建筑企业信赖的技术支持。
为了能够更好的应用广联达钢筋软件，企业需要进行基础培训教育来提升使用者的技术能力，本文就广联达钢筋软件基础培训教材进行介绍和分析。
一、培训教材的基本介绍广联达钢筋软件基础培训教材共分为四个部分，分别为入门篇、操作篇、应用篇与案例篇。
整个教材以自学为主，其配套的实训视频和模型资料以及教材中的练习题可以同时帮助学习者更好地掌握软件的操作技巧和使用方法。
1.入门篇：入门篇主要对广联达钢筋软件的基础概念和使用方法进行了梳理和介绍。
教材中针对软件的安装、菜单栏、快捷键等基础知识进行了讲解。
同时该部分还介绍了钢筋软件常见的边界约束和布置方式，方便使用者更好地理解和应用。
2.操作篇：操作篇是广联达钢筋软件培训教材的重点，主要针对软件的具体操作进行了详细讲解。
教材中的内容包括了平面图选区、钢筋钢筋绑扎、封顶和排钢筋等实用操作内容。
通过模拟实际建筑过程中钢筋的操作流程和步骤，使用者可以更好地掌握钢筋软件的使用技巧。
3.应用篇：应用篇作为知识拓展部分，主要介绍广联达钢筋软件的深层应用。
教材中包括了钢筋软件与其他设计软件进行协同设计的技术方法、如何使用钢筋软件对钢筋组合进行优化、如何进行参数化的钢筋设计等高级应用技术的讲解。
这一部分的教学内容比较深奥，但对使用者来说可以提高其技术水平和能力，使其应对各类工作挑战。
4.案例篇：案例篇主要介绍了实际工程中的应用案例，通过实例来说明使用广联达钢筋软件进行钢筋设计的优势和局限性。
同时该部分还介绍了如何针对特殊问题进行解决和应对，使得学习者能够更好地应对实际工作中的情况。
广联达——图形自动计算工程量软件GCL99一、工程实例的概况：本工程整体为砖混结构的办公楼，室内外相对标高为-0.45M,地上两层，一层层高3.45M,二层层高3.3M；整体形状为矩形，一面山墙为弧形墙，外墙为370砖墙，内墙为240砖墙；基础为有圈梁的条形基础；大厅楼板为120mm现浇板，其余房间为100mm厚现浇板；柱体为构造柱(带马牙槎)，梁为圈梁和普通梁。
工程实例工程量计算:第一步画图阶段一、建立新项目注意：重点是计算规则的选取。
选用不同的计算规则，可以计算不同定额对应的工程量或不同地区的工程量。
其他信息可以不输入。
二、输入楼层信息输入总信息：独处理。
一层砖墙选择混合砂浆M10，二层砖墙选择混合砂浆M5，混凝土碎石、砾石及粒径、水泥标号均可根据实际选择直接选择，软件自动计算换算。
单击确认。
单击确认。
完成楼层定义。
注意：1、软件将女儿墙定义为一层，此时，建筑面积选不计算；总信息一定要输入，特别是室外地坪相对标高，因为它们影响外墙装修的工程量。
2、定义楼层时一定要由最下层向最上层定义，楼层号要连续，1层要单独存在。
标准层定义方法：如第 2层到第5层是标准层，我们输入2～5，输入标准层一层层高，这时图只需画一遍，工程量由软件自动累加，顶层单独存在。
三、建立主轴线用鼠标单击主菜单上轴线，出现下拉菜单，单击正交主轴，用鼠标在绘图区内单击一下，在立好的正交主轴的任一轴线交点，在弹出的窗口中输入第二个坐标系数据：辅助轴线介绍：1、平行辅轴：相对已有轴线偏移一定距离建立另一辅助轴线。
2、两点辅轴：由现有轴线的两个确定的点建立一条辅助轴线。
3、点角辅轴：由现有轴线确定的一个点和所建轴线与水平方向的夹角建立一条辅助轴线。
4、轴角辅轴：由现有的一条轴线做基准轴线，通过新建轴线与现有轴线的交点和交角角度来建立一条新的辅助轴线。
注意：轴线是我们画图形的第一步，轴线的正确与否，直接影响工程量的计算，一定要花时间输入正确。
难点：复杂坐标系的建立。
四．绘制实体：实体绘制的一般步骤：单击实体工具栏中该实体按扭单击编辑工具栏中属性定义按扭定义实体属性及做法绘制实体1、画墙体：A：墙体定义：选择楼层为1层，然后用鼠标单击实体工具栏中墙体的图标，单击编辑工具栏中属性定义按扭，定义以下墙体：先建立WQ370，在墙体名称出输入WQ370，墙体类别选为外墙，厚度可选取365或输入365。
每输完一种墙体，要选套墙体的子目，例如，选套WQ370墙的子目4-36：单击做法，在做法窗口中，单击查询按钮，单击4-36，单击选择子目，单击保存，保存外墙数据。
然后单击，依次把每一种墙体定义完。
单击退出。
B：画外墙：，在左边画图工具栏内选择连续画法，用鼠标左键单击[1,D]点，再拉墙到[6,D]点单击，再到[6],[A]点单击，最后到[1,A]点单击，这时我们点名称下拉菜单，选择whq370，再在画图工具栏内选择顺小弧画法，单击[6，D]点画一道弧形墙，完成画外墙；C：画内墙：选择nq240，在画图工具栏里选择单线画法，按照图依次把内墙画好，1~6轴和B、C轴通长画上墙。
D：墙体调整：墙段分解：单击编辑工具栏中墙段分解按扭，进行墙体间按墙体相交点的分解。
根据图纸，删除多余的墙体：用鼠标左键单击选择删除按扭，依次选中[2，B]~[2,C]，[3，B]~[3,C]，[4，B]~[4,C]，[5，B]~[5,C]，[3，C]~[4,C]，[3，B]~[4,B]段墙体，看屏幕右下角提示，单击右键确认选择，依据提示，单击是，这样，一层所有墙体就画完了。
注意：1、画墙体要熟练掌握软件多种画法及如何查套子目；2、墙体之间的连续画法，包括相同和不同材质之间墙体，相同和不同形状之间墙体；3、墙体块操作（复制、镜像、移动、拉伸）及墙段的延伸、分解；4、掌握中点、垂点和交点的捕捉。
5、布置画法：SHIFT+左键布置内墙，CTRL+左键布置外墙。
键入数据或用下拉菜单选择数据1800、2700；框扣尺寸可以不输入，单击做法，选择门窗子目，选完做法，单击保存。
然后依次输入18M1，48M2，66GC，54GC，56GC，C-1的属性，退出，开始画图。
在门窗名称的下拉菜单选择M0，将鼠标放在[3，A]和[4，A]之间的墙体上，单击鼠标左键，我们发现M0嵌在墙内。
同理，在门窗名称的下拉菜单选择C-1，依次将鼠标放在[B1，D]，[C1，D]，[D1，D]，[E1，D]和[F1，B0]五个点上，分别单击鼠标左键，画完C-1。
注意: 鼠标点在墙的哪儿门窗便嵌在哪儿，而且门窗形状随墙体的形状变化。
立樘偏中：立樘偏中=1/2墙厚-1/2门窗框厚度-框外边缘到墙外边缘的宽度，用于需要计算门窗洞口等侧壁面积的块料面层。
3、室内装修室内装修分为房间装修和单墙装修，房间装修针对每一个房间，单墙装修针对房间内某一面墙。
用鼠标单击房间装修按扭，再单击属性定义，出现窗口，键入下表数据：在房间名称栏键入大厅，选择或键入墙裙高度，踢脚高度，吊顶高度等装修数据，对于装修数据，有，则键入，无，则不输；定义完属性，单击做法，选择所有与室内装修（如地面的垫层、找平层、面层，墙面的抹灰、涂料，吊顶、天棚的抹灰、涂料，踢脚、墙裙等）相关联的子目，选定代码。
同样的步骤，完成办公楼、走廊、门厅、及楼梯间属性的定义。
房间定义之前，我们先要生成房间，因为楼梯间与走廊的装修做法不一样，所以，必须用虚墙将它们分隔，依据画内外墙方法，在[3，C]与[4，C]两个点之间画虚墙。
用鼠标单击生成房间快捷键按钮，出现找房间结束，单击确定。
在房间名称的下拉菜单选择大厅，将鼠标放在大厅轴线范围内，单击鼠标左键，房间定义结束。
注意：虚墙和生成房间的作用；虚墙起分割房间的作用，不参任何与计算；自己进行其他房间的装修。
4、柱：用鼠标单击柱的图标，再单击属性定义，键入柱数据：输完柱属性，选择与柱相关联的子目5-411。
在柱名称的下拉菜单选择GZ1，依次将鼠标放在[6，A]，[6，D]两个点上，单击鼠标左键，画完GZ1。
对于GZ3，我们可以采用布置画法，用鼠标单击布置按扭，根据软件右下角的画图提示，用鼠标拉框，将[3，B]，[3，C]，[4，B]，[4，C]四个点圈入框内，布置完GZ3。
5在梁名称的下拉菜单选择L1，选择直线画法，用鼠标依次单击[3，B]与[4，B]两点及[3，C]与[4，C]两点上，画完L1。
在外墙墙体上画圈梁。
注：圈梁布置画法：单击编辑工具栏中布置按扭，按住CTRL键，单击绘图区内人一点，选择WQ370，单击确认，批量绘制圈梁（实体选择方法中名称选方法见帮助或操作手册）。
6、画板：用鼠标单击板按扭，再单击属性定义，出现窗口，键入板属性数据：预制板定义时要输入预制板的长度和宽度。
输完板属性，选择与板相关联的子目。
画现浇板有三种画法：矩形画、异形画、圆形画，我们这里用到前两种。
首先画左边的半圆形板，选择B1，再在画图工具栏里选择连续线画，从[1,D]到[1,A]，在选择逆小弧画法，回到[1,D]，软件自动生成半圆形板；然后我们再画右边的矩形板，在画图工具栏里选择矩形画法，从[1,D]向[4,A]拉矩形框，软件自动生成矩形板。
再从[4，C]向[6，B]拉矩形框。
注意：预制板可以一块一块的画，但建议用布置预制板的方法按房间进行布置。
单击布置预制板按扭，弹出的窗口选择相应信息，确定后，选择要布置的房间，选择板铺搭的方向（横向搭放选择横墙，竖向搭放选择竖墙）。
如果在楼层定义中没有对整层混凝土标号进行换算，定额中混凝土标号如与原定额算中标号不同，可将光标置于要换算的子目上，单击换算按扭，选择自动换算，进行换算信息选择，来进行单一构件的换算。
如果在楼层换算中对整层的标号进行了换算，有单一构件与其他来完与本层其他构件标号不同时，可以在做法中的其它显示楼层换算来查看当前楼层换算信息，然后重新选择此构件在本层中标号，在计算时即可对其进行单独换算。
7、画楼梯井洞：用鼠标单击楼梯井洞图标，再单击属性定义，键入楼梯井洞名称LT，选择类型为室内楼梯，材质为现浇楼梯，定义完属性，选套相关联的子目5-240、5-507。
画楼梯井洞的方法和画板是一样的。
注意：1、洞的作用，板上的洞口、电梯井等均可用洞来处理，不套子目；2、楼梯井洞与板重合的部位，软件均是先计算楼梯井洞，剩余的工程量再计算板。
8、基础图：画条基对于条基，软件按材质及截面的不同将垫层、砖基础（钢筋混凝土基础）、地圈梁等分成不同的层，由下至上进行分层定义。
单击条基图标，再单击属性定义，出现窗口，键入条基属性数据：（m）材质混凝土混凝土砖混凝土左右放坡系数0.42做法5-53、8-25 5-15、5-4794-3 5-154 5-495 1-12代码[TJ1] [TJ2] [TJ3] [TJ4] [TJ4] [TFTJ] 在条基名称栏输入TJ1，首先定义垫层属性，单击是否垫层，选中垫层，矩形的断面可以直接输入长和宽：1050，100，输入底标高-1.5，选择材质为混凝土；用鼠标单击上一层，点击条基形状的选择，出现常用截面形式窗口，双击2.1，输入截面形状，单击确定。
用鼠标单击上一层，定义砖基础属性。
单击条基形状选择，出现常用截面形式窗口，双击毛石基础的截面形状2.2（可以用于砖基础），输入各参数，单击确定，再用鼠标单击上一层，定义地圈梁的属性，套各层相关联的子目。
然后输入条基土方参数：总工作面600，槽深1050。
单击做法，查询定额库，选择定额，给定代码，依次为[TJ1]~[TJ8]，土方给定[TFTJ]，保存。
注：画条基的方法和画墙是相同的。
但可以在底层的墙体画好后按底层的墙体进行布置：单击布置按扭，鼠标左键选取墙体（CTRL+左键可以批量选择），右键确认即可画好条基。
练习定义右图所示条形基础注意分层和及工程量代码的含义。
9、复制楼层：用鼠标单击主菜单楼层，再单击选择楼层，选择2层（或用快捷键+），再单击复制楼层，选择1层，单击确认，出现警告栏，再依次点击确定，完成楼层复制。
我们在复制的楼层基础上，对二层实体进行一定的调整，将多余的实体删除，添加未画的实体，如将[2，A]~[2，B]，[2，C]~[2，D]，[5，A]~[5，B]，[5，C]~[5，D]及[3，B]~[4，B]，[3，C]~[4，C]J间的虚墙删除，具体操作：用鼠标单击选择删除按钮，依据软件的提示，单击这四段墙，单击鼠标右键，出现警告框，单击确定，该四段墙将被删除，添加[3，B]与[4，B]之间的nq240；删除M0，18M1，54GC，添加56GC；添加楼梯间的楼板；删除L1，添加L2；重新生成房间。
进行房间装修。
注意：1、复制楼层时切换的先后顺序。
2、实体的块操作（复制、移动、镜像、拉伸、旋转）。
