膜式燃气表技术要求膜式燃气表1. 通用性要求：生产应符合《膜式燃气表》GB/T 6968标准中的B级表要求，检定标准应符合《膜式燃气表》JJG 577标准要求，橡胶膜片应符合《家用煤气表橡胶膜片》HG 2178标准要求，燃气表的防爆性能应符合《爆炸性气体环境用电气设备第1部门：通用要求》GB 3836.1标准要求。
2. 技术参数要求：（1）使用温度为-20℃～+50℃，设计压力为9000Pa，工作压力为1700～9000Pa。
（2）燃气表的零部件材质要求见下表，并应提供材质检验报告。
（3）燃气表计数器应装有防逆转装置。
（4）外观要求：清洁，无碰伤、擦伤等缺陷。
（5）防腐要求：外壳采用钢板或者铝合金，需经过热镀锌等防锈工艺处理，外壳表面采用喷环氧类等油漆（喷塑），厚度不少于60µm。
钢板应为宝钢、鞍钢、首钢、武钢等生产的板材。
外壳防腐必须符合《金属基体上金属和其它无机覆盖层经腐蚀试验后的试样和试件的评级》GB/T 6461标准要求；（6） G2.5皮膜表厚度不大于160mm，表接头中心离墙距离不大于70 mm。
（7）家用G2.5燃气表光电直读燃气表基表底座应能方便加装光电直读计数器，包括有线直读计数器和无线直读计数器，应与南海区所采用的远程抄表系统兼容，远程抄表系统须符合《住宅远传抄表系统》JG/T162-2019的标准及我司相关要求。
（8）出厂时应进行密封性实验，并随产品附送检测报告及合格证。
（9）安全使用期内，逐年对居民用户膜式燃气表进行故障率指标考核：居民用户膜式燃气表历年故障率≤0.1%（年故障率按照历年投入使用的表数分别统计，年故障率=当年故障表数/对应统计投入使用的总表数。
例如：某生产厂家2019年到2019年连续供货，2019年计算其故障率有2019年、2019年和2019年三个故障率数值，2019年故障率=2019年故障表中属于2019年投入使用的表数量/2019年度投入使用的表总数，其余年限故障率计算类同。

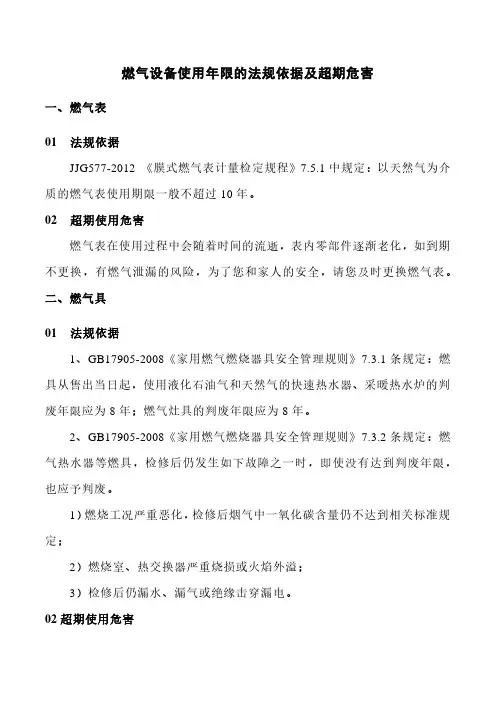

燃气设备使用年限的法规依据及超期危害一、燃气表01 法规依据JJG577-2012 《膜式燃气表计量检定规程》7.5.1中规定：以天然气为介质的燃气表使用期限一般不超过10年。
02 超期使用危害燃气表在使用过程中会随着时间的流逝，表内零部件逐渐老化，如到期不更换，有燃气泄漏的风险，为了您和家人的安全，请您及时更换燃气表。
二、燃气具01法规依据1、GB17905-2008《家用燃气燃烧器具安全管理规则》7.3.1条规定：燃具从售出当日起，使用液化石油气和天然气的快速热水器、采暖热水炉的判废年限应为8年；燃气灶具的判废年限应为8年。
2、GB17905-2008《家用燃气燃烧器具安全管理规则》7.3.2条规定：燃气热水器等燃具，检修后仍发生如下故障之一时，即使没有达到判废年限，也应予判废。
1）燃烧工况严重恶化，检修后烟气中一氧化碳含量仍不达到相关标准规定；2）燃烧室、热交换器严重烧损或火焰外溢；3）检修后仍漏水、漏气或绝缘击穿漏电。
02超期使用危害由于燃气具使用时间较长，内部部分零部件老化，出现性能不稳定、耗气量大、燃烧不完全等情况，存在漏气、爆燃等安全隐患三、燃气连接软管01法规依据GB55009-2021《燃气工程项目规范》6.1.7条规定：当家庭用户管道与燃具采用软管连接时，应采用专用燃具连接软管。
软管的使用年限不应低于燃具的判废年限。
02超期使用危害使用老化、超期的胶管极易引发燃气泄漏等安全隐患，要使用耐腐蚀、耐鼠咬，安全性能高的金属波纹管。
如果您家仍使用胶管，请立即联系燃气公司更换燃气专用金属波纹管。
四、燃气安全装置01法规依据CECS364-2014《建筑燃气安全应用技术导则》中规定：可燃气体传感器或探测器（报警器）设计使用年限一般为3-5年，安全切断阀门（紧急切断阀、自闭阀）不应低于10年。
02超期使用危害一般超过使用年限太久的报警器、切断阀或自闭阀，会因为老化等原因，存在误报、不准确或不灵敏的情况，影响使用效果，所以一定要及时更换。

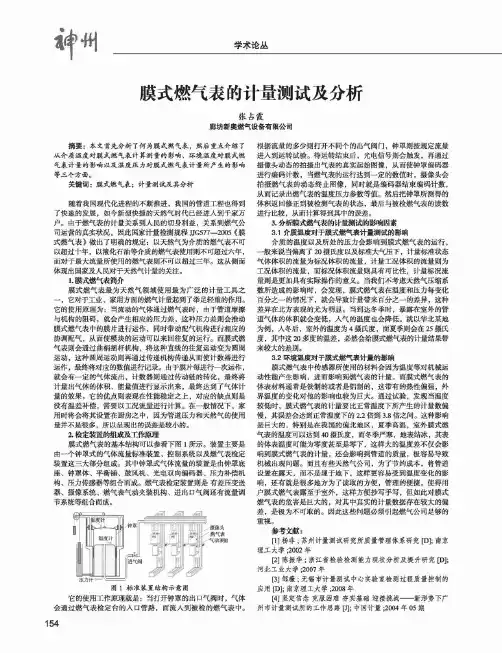

膜式煤气表比对实验1 概述1.1 测量依据：JJG577-2012《膜式燃气表检定规程》。
1.2 环境条件：温度（20±2）℃ ；相对湿度（45-75）%RH ；大气压力86kPa ～106kPa 。
1.3 计量标准:0.5级钟罩式气体流量标准装置, 其最大允许误差为±0.5%。
1.4 被测对象：B 级 G2.5型民用燃气表，其基本误差±1．5％~±3％ 。
1.5 测量过程：可动的钟罩和固定的液槽形成一个容积可变的密封空腔。
钟罩下降过程中通过压力补偿机构，使其内部气体压力不随钟罩浸人密封液体中的深度而变化。
将钟罩内余压调到规定的检定压力，使煤气表在公称流量下平稳运行不小于2min ，然后打开出气阀门，使钟罩放到适当的位置，钟罩内气体经实验管道排，排往被检仪表，以钟罩内有效容积为标准，煤气表的读数与放下的钟罩的排气量对比，求出被检表的误差，判定被检表是否合格。
2 数学模型%100221⨯-=V V V E V ∆：被检燃气表的误差，1V ：被检燃气表的示值，2V ：钟罩标准气体体积。
3 不确定度传播率()()()()()E u E u V u c V u c E u c2221222212212+=+= 式中，灵敏系数 21/1V c =, 2212/V V c -=。
4 标准不确定度评定4.1 测量重复性引入的A 类标准不确定度分量u A选取稳定性较好的煤气表一只，在100L 流量点进行n =10次独立重复测量，并采用贝塞尔公式计算出单次实验标准差，结果如下表：次数 1 2 3 4 5 6 7 8 9 10测量值1V (L )100.10 100.10 100.08 100.08 100.12 100.08 100.12 100.10 100.12 100.10平均值(L )10.10010110111==∑=i i V V单次实验标准差(L )()016.0110101211=--=∑=i iV Vs因重复性引起的标准不确定度为：==10su A 0.005L 。
膜式燃气表JJG577—2012新规程与JJG577—2005检定规程的主要区别作者：石理碧满李宁邹姝文来源：《硅谷》2013年第04期摘要 2012年9月国家质量监督检验检疫总局发布了新的膜式燃气表计量检定规程JJG577-2012并于2013年3月3日起实施，它替代了JJG577-2005膜式燃气表检定规程。
本人从事膜式燃气表检定工作多年，通过学习，将这两版检定规程的主要改变，归纳为以下几点，以便供从事膜式燃气表检定工作的同行参考。
关键词 JJG577；检定规程；膜式燃气表中图分类号：TU996 文献标识码：A 文章编号：1671—7597（2013）022-138-1膜式燃气表属于容积式气体流量计，广泛应用于天然气、人工煤气计量中，随着科学技术的不断发展，近几年膜式燃气表的行业状况发生了很大的变化，新产品层出不穷。
为了适应新形势的发展，提高产品性能，2012年9月国家质量监督检验检疫总局发布了新的膜式燃气表计量检定规程JJG577-2012并于2013年3月3日起实施，它替代了JJG577-2005膜式燃气表检定规程。
本人多年来从事膜式燃气表检定工作，通过学习，将这两版检定规程的主要改变，归纳为以下几点，以便供从事膜式燃气表检定工作的同行参考。
1 概述新版的JJG577-2012膜式燃气表检定规程以国家标准GB/6968-2011《膜式燃气表》、国际法制计量组织（OIML）的国际建议R137-1&2：2012《气体流量计》（Gas Meters）为技术依据，结合我国膜式燃气表的行业现状，对JJG577-2005《膜式燃气表》进行修订，主要的技术指标与国家标准、国际建议等效。
根据工作需要，将JJG577-2005《膜式燃气表》拆分成为检定规程和型式评价大纲技术规范。
新规程除编辑性修改外，主要的技术变化有：1）取消了计量等级，采用准确度等级表示方式；2）每个流量点检定次数及检定小流量点的修改；3）修改了计数器技术要求；4）修改了燃气表的流量范围参数；5）检定环境条件作了修改；6）取消了扭矩对性能影响要求；7）修改了示值误差试验时最少通气量要求；8）增加了使用中检查误差的具体检测方法；9）修改了检定证书/检定结果通知书内容格式；10）删除了原规程中附录A“型式评价试验大纲”，型式评价试验大纲作为国家技术规范另行制定。
谈谈新规程对膜式燃气表的检定方法摘要：根据jjg577-2012《膜式燃气表》谈谈对新规程部分内容的理解。
关键词：检定规程，计量等级，允许误差，检定噪音。
一、检定规程与膜式燃气表产品标准的关系1. 我国目前燃气表产品是以国家的标准gb/6968-2011《膜式燃气表》，国际法制计量组织（oiml）的国际建议r137-1&2：2012《气体流量计》（gas meters）为技术依据，结合我国膜式燃气表的行业现状，对jjg577-2005《膜式燃气表》进行修订的。
在主要的技术指标上与国际标准、国际建议等效。
这次修改把原规程中型式评价大纲作为国家技术规范另行制定。
和检定规程分开是一个合理的作法。
2. 燃气表从产品开发和形成产品都必须遵守国家标准和各项规定，膜式燃气表的检定按jjg577-2012《膜式燃气表》进行检定，目前生产燃气表的企业和计量检定机构应根据gb/6968-2011《膜式燃气表》和jjg577-2012《膜式燃气表》来从新制定鉴定大纲，具体实施应按jjg577-2012《膜式燃气表》进行操作。
二、对新规程的理解1. 检定人员对检定规程的全面准确的理解是正确开展检定工作的前提。
新的检定规程从范围、引用文件、术语和计量单位、概述、计量性能要求、通用技术要求、计量器具控制等七个方面进行了规定，另有2个附录。
2. 国家标准和检定规程现在在名称上达到了一致。
过去的国标是gb/6968-1997《膜式燃气表》，检定规程是jjg577-2005《膜式燃气表》，现在，国家的标准gb/6968-2011《膜式燃气表》，检定规程jjg577-2012《膜式燃气表》。
可以说国家针对燃气表的管理做到了一致性，目前，煤气和燃气的含义、概念以及范围截然不同，随着燃气的发展，我国大部分居民家庭都在使用燃气灶具，燃气具有广泛的含义，具有多样化，燃气表也同样能使用多种气体，燃气表是属于国家强制检定的计量器具，在各种不同型号的燃气表铭牌上应标有统一的名称。
民用水表燃气表核查检定规则1适用范围本规则适用于省市场监管局指定的计量检定机构（以下简称抽检机构）对XX省民用水表、燃气表强制检定改革试点企业已检定合格的民用水表、燃气表进行的核查检定。
2引用文件JJG162饮用冷水水表检定规程JJG577膜式燃气表检定规程GB/T2828.2计数抽样检验程序第2部分：按极限质量（1Q）检索的孤立批检验抽样方案GB/TIO111随机数的产生及其在产品质量抽样检验中的应用程序凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规则。
3抽样频次和检定程序核查检定采取抽样方式进行，每家试点企业根据气候变化状况，每年抽检2~4次，由省市场监管局委托抽检机构抽样。
抽检机构应选派熟悉相关法律法规以及抽样标准的人员执行抽样任务，到试点企业抽取样品。
抽样应详细记录民用水表、燃气表的规格、出厂编号等信息，由抽样人员和被抽样者签字确认并加盖授权机构公章。
样品带回到抽检机构实验室按照JJG162、JJG577检定规程中规定的首次检定项目进行检定。
全部样品应在5个工作日内检定完毕。
检定完毕后，样品按企业要求处置。
4抽样规则和结果判定4.1抽样批的形成符合以下全部条件的民用水表、燃气表形成抽样批：a）具有相同的生产厂、型号规格、准确度等级和其他计量特性；b）依据相同的产品标准和技术要求生产；c）生产日期间隔不超过半年；d）已确定采购方，属同一购销合同；e）已经授权机构检定合格。
4.2抽样本规则采用极限质量水平1Q=O.50%的抽样方案。
一次抽样批量N、样本量n和可接受的不合格数Ac参照GB/T2828.2标准规定，详见表1。
应遵循随机抽取原则进行样本的抽取，对于已包装成箱的,可按整箱进行随机抽取。
随机数可使用扑克牌法产生，具体参照GB/TIO111标准要求。
4.3样本不合格数的确定单个样本检XX果为不合格的作为1个不合格，将不合格累加得到抽样批的不合格数。
4.4抽样批的合格判定当ZM）时，判定该抽样批合格；当时，判定该抽样批不合格。
学习JJG577-2012检定规程心得现如今社会，我国大部分居民家庭都使用燃气做饭，烧水，取暖等，对通过管道输入燃气的家庭，都安装有家用燃气表，居民使用燃气的量通过家用燃气表计量，是燃气贸易结算的依据，燃气表的检定也就是一项非常重要的工作。
作为燃气表检定的工作人员，我深知此项工作的重要性，竭尽全力做好本职工作，减少燃气公司与居民之间因为用气量的多少而产生的矛盾。
经过认真学习JJG577-2012后，对此项检定工作有了更加全面细致的认识。
范围本规程适用于膜式燃气表的首次检定、后续检定和使用中检查。
概述燃气表属于容积式气体流量计，它采用柔性膜片计量室方式来测量气体体积流量。
在压力差的作用下，燃气经分配阀交替进入计量室，充满后排向出气口，同时推动计量室内的柔性膜片作往复运动，通过转换机构将这一充气，排气的循环过程转换成相应的气体体积流量，再通过传动机构传递到计数器，完成燃气累积计量功能。
基表主要由外壳、膜片计量室、分配阀、连杆机构、防止逆转装置、传动机构和计数器等部件组成。
校验环境检定温度：（20±2) ℃相对湿度：45%～75%。
大气压力一般为：（86～106）kPa。
燃气表应在以上环境条件下至少静置4h方可检定。
注意事项1、燃气表必须进行密封性试验，输入1.5倍最大工作压力，持续时间不小于3分钟，燃气表不得漏气。
2、总压力损失是在最大流量条件下，使用倾斜式微压计或者准确度等级相当的其他型式压力计测量燃气表的进气口和出气口之间的压力降，取最大值和最小值得算术平均值。
3、示值误差：检定前，燃气表应以最大流量预运转，通过的气体体积至少是燃气表回转体积的50倍。
独立测量示值误差间的最大差值应不超过0.6%（qmin流量点除外）。
串联检定时，每台燃气表必须进行温度、压力修正。
4、示值误差检定时的最少通气量应能满足计量准确的要求，推荐不小于燃气表最小分度值得200倍，且尽可能使燃气表最小位字轮转动一圈或数圈，以消除周期变化的影响。
浅谈音速喷嘴临界流量计质量流量与体积流量的转换廖 新1 陈海林2 彭 蕾3重庆市计量质量检测研究院 400020 重庆前卫克罗姆表业有限责任公司（401121）摘 要 介绍音速喷嘴临界流量计的基本工作原理、公式的使用，重点讨论了如何将通过音速喷嘴临界流量计的质量流量转换为燃气表检定时所需的体积流量，同时对音速喷嘴检测台设计和使用中的技术细节进行了探讨。
关键词 音速喷嘴临界流量计；计算机修正；数据转换。
引 言在燃气表的计量检定中，由于音速喷嘴临界流量计结构简单，检定周期长、准确度高、无可动部件、维护方便、可独立使用也可并联使用，性能稳定，易于实现自动控制，提高了读数分辨率和检测精度，同时克服了在钟罩式流量标准装置中检测小流量时效率低下和温度的影响，因此近年来在燃气表检定中得到各技术机构和生产厂家的广泛推广和运用。
音速喷嘴临界流量计是由一次测量元件和二次仪表构成,一次测量元件为临界流喷嘴，二次仪表包括取压、取温等元件，以及用于数据采集运算，体积量累计和记录的贮存等。
音速喷嘴临界流量计由计算机系统控制全部工作过程，通过控制多个不同流量值的音速喷嘴实现流量值的任意组合。
根据大气压、自动检测的滞止压力、滞止温度，进行数据处理和修正计算，得出实际流过音速喷嘴的空气流量，本文介绍如何将音速喷嘴临界流量计的质量流量转换为燃气表检定中的体积流量的换算关系，供燃气仪表生产厂家和技术机构从事气体计量的检测和技术人员参考。
一、计算公式1、JJG620-2008《临界流文丘里喷嘴》规程临界流质量流量计算公式：()0**/T M R p C C A q m ⨯⨯⨯⨯=2、单次测量示值误差按公式计算检定时测量燃气表的入口和标准器处的温度、压力，按公式进行温度、压力修正。
%100⨯-=refrefm V V V δ式中 B--喷嘴综合系数((m 3/h). T 0.5)d--音速喷嘴喉部直径(mm) c--音速喷嘴的流出系数(无量纲) t--一次检定过程所用时间(h)Ps--滞止箱的绝对压力(Pa) 检测压力+大气压力 Pm--被检表前的绝对压力(Pa) 检测压力+大气压力 Ts--滞止箱的平均温度(K) 检测温度+273.15 Tm--被检表前的平均温度(K) 检测温度+273.15Vm--燃气表的示值(dm 3) Vs —标准器的示值(dm 3)V ref--通过燃气表的气体实际值(dm 3) δ--被检表的示值误差(%) A*—喷嘴喉部截面积（m 3） C —流出系数C*—实际气体临界流函数（查表得到）po —喷嘴入口处气体绝对滞止压力（Pa ）(大气压+滞止压力) To —气体绝对滞止温度K （273.15+滞止温度℃） ρ—空气密度 （kg/ m 3） ρo —标准空气密度（1.2046）（kg/ m 3） qm —喷嘴气体临界质量流量 （kg/h ） qv —喷嘴气体临界体积流量 （m 3/h ） R –通用气体常数 （J.kmol/K ） M —气体分子量 （kgl/kmol ）根据空气动力学理论，当的出口压力P1逐步减小时气流处于亚音速时，喉部的气体流速将随节流压力比（即出口压力P1与上游滞止压力P0之比）的减小而增大。
