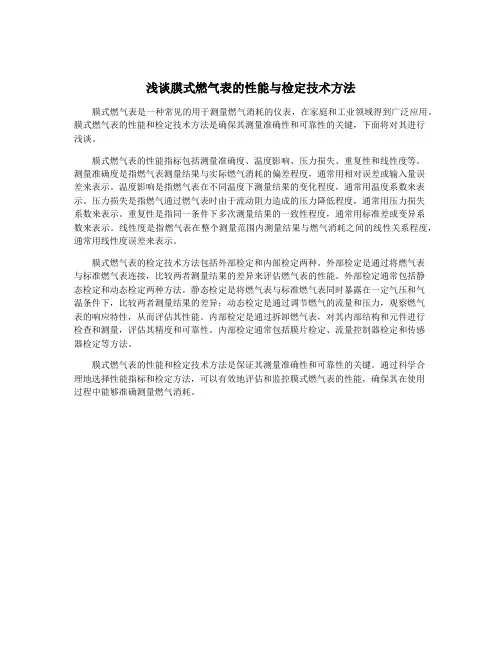

浅谈膜式燃气表的性能与检定技术方法膜式燃气表是一种常见的用于测量燃气消耗的仪表，在家庭和工业领域得到广泛应用。
膜式燃气表的性能和检定技术方法是确保其测量准确性和可靠性的关键，下面将对其进行浅谈。
膜式燃气表的性能指标包括测量准确度、温度影响、压力损失、重复性和线性度等。
测量准确度是指燃气表测量结果与实际燃气消耗的偏差程度，通常用相对误差或输入量误差来表示。
温度影响是指燃气表在不同温度下测量结果的变化程度，通常用温度系数来表示。
压力损失是指燃气通过燃气表时由于流动阻力造成的压力降低程度，通常用压力损失系数来表示。
重复性是指同一条件下多次测量结果的一致性程度，通常用标准差或变异系数来表示。
线性度是指燃气表在整个测量范围内测量结果与燃气消耗之间的线性关系程度，通常用线性度误差来表示。
膜式燃气表的检定技术方法包括外部检定和内部检定两种。
外部检定是通过将燃气表与标准燃气表连接，比较两者测量结果的差异来评估燃气表的性能。
外部检定通常包括静态检定和动态检定两种方法。
静态检定是将燃气表与标准燃气表同时暴露在一定气压和气温条件下，比较两者测量结果的差异；动态检定是通过调节燃气的流量和压力，观察燃气表的响应特性，从而评估其性能。
内部检定是通过拆卸燃气表，对其内部结构和元件进行检查和测量，评估其精度和可靠性。
内部检定通常包括膜片检定、流量控制器检定和传感器检定等方法。
膜式燃气表的性能和检定技术方法是保证其测量准确性和可靠性的关键。
通过科学合理地选择性能指标和检定方法，可以有效地评估和监控膜式燃气表的性能，确保其在使用过程中能够准确测量燃气消耗。

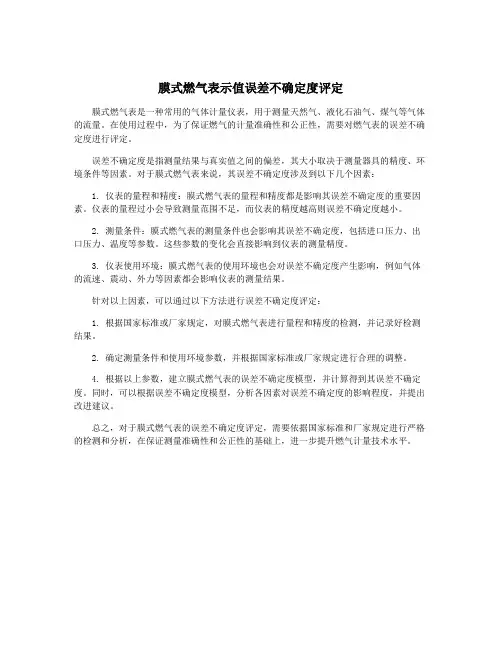

膜式燃气表示值误差不确定度评定
膜式燃气表是一种常用的气体计量仪表，用于测量天然气、液化石油气、煤气等气体的流量。
在使用过程中，为了保证燃气的计量准确性和公正性，需要对燃气表的误差不确定度进行评定。
误差不确定度是指测量结果与真实值之间的偏差，其大小取决于测量器具的精度、环境条件等因素。
对于膜式燃气表来说，其误差不确定度涉及到以下几个因素：
1. 仪表的量程和精度：膜式燃气表的量程和精度都是影响其误差不确定度的重要因素。
仪表的量程过小会导致测量范围不足，而仪表的精度越高则误差不确定度越小。
2. 测量条件：膜式燃气表的测量条件也会影响其误差不确定度，包括进口压力、出口压力、温度等参数。
这些参数的变化会直接影响到仪表的测量精度。
3. 仪表使用环境：膜式燃气表的使用环境也会对误差不确定度产生影响，例如气体的流速、震动、外力等因素都会影响仪表的测量结果。
针对以上因素，可以通过以下方法进行误差不确定度评定：
1. 根据国家标准或厂家规定，对膜式燃气表进行量程和精度的检测，并记录好检测结果。
2. 确定测量条件和使用环境参数，并根据国家标准或厂家规定进行合理的调整。
4. 根据以上参数，建立膜式燃气表的误差不确定度模型，并计算得到其误差不确定度。
同时，可以根据误差不确定度模型，分析各因素对误差不确定度的影响程度，并提出改进建议。
总之，对于膜式燃气表的误差不确定度评定，需要依据国家标准和厂家规定进行严格的检测和分析，在保证测量准确性和公正性的基础上，进一步提升燃气计量技术水平。

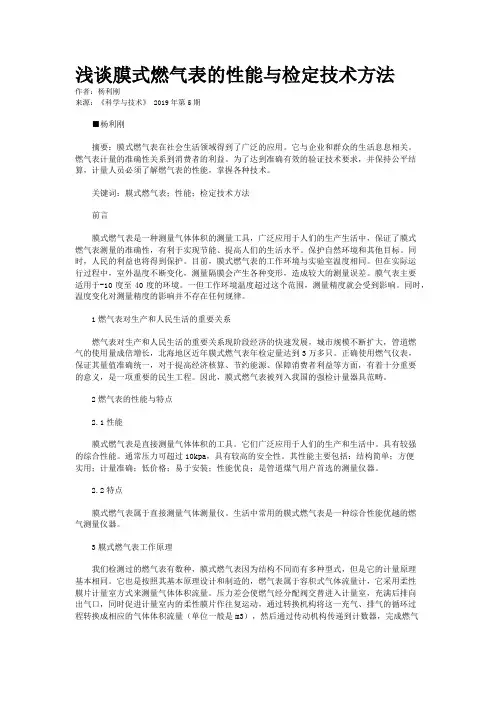

浅谈膜式燃气表的性能与检定技术方法作者：杨利刚来源：《科学与技术》 2019年第5期■杨利刚摘要：膜式燃气表在社会生活领域得到了广泛的应用。
它与企业和群众的生活息息相关。
燃气表计量的准确性关系到消费者的利益。
为了达到准确有效的验证技术要求，并保持公平结算，计量人员必须了解燃气表的性能，掌握各种技术。
关键词：膜式燃气表；性能；检定技术方法前言膜式燃气表是一种测量气体体积的测量工具，广泛应用于人们的生产生活中，保证了膜式燃气表测量的准确性，有利于实现节能、提高人们的生活水平。
保护自然环境和其他目标。
同时，人民的利益也将得到保护。
目前，膜式燃气表的工作环境与实验室温度相同。
但在实际运行过程中，室外温度不断变化，测量隔膜会产生各种变形，造成较大的测量误差。
膜气表主要适用于-10度至40度的环境。
一但工作环境温度超过这个范围，测量精度就会受到影响。
同时，温度变化对测量精度的影响并不存在任何规律。
1燃气表对生产和人民生活的重要关系燃气表对生产和人民生活的重要关系现阶段经济的快速发展，城市规模不断扩大，管道燃气的使用量成倍增长，北海地区近年膜式燃气表年检定量达到3万多只。
正确使用燃气仪表，保证其量值准确统一，对于提高经济核算、节约能源、保障消费者利益等方面，有着十分重要的意义，是一项重要的民生工程。
因此，膜式燃气表被列入我国的强检计量器具范畴。
2燃气表的性能与特点2.1性能膜式燃气表是直接测量气体体积的工具。
它们广泛应用于人们的生产和生活中。
具有较强的综合性能。
通常压力可超过10kpa，具有较高的安全性。
其性能主要包括：结构简单；方便实用；计量准确；低价格；易于安装；性能优良；是管道煤气用户首选的测量仪器。
2.2特点膜式燃气表属于直接测量气体测量仪。
生活中常用的膜式燃气表是一种综合性能优越的燃气测量仪器。
3膜式燃气表工作原理我们检测过的燃气表有数种，膜式燃气表因为结构不同而有多种型式，但是它的计量原理基本相同。

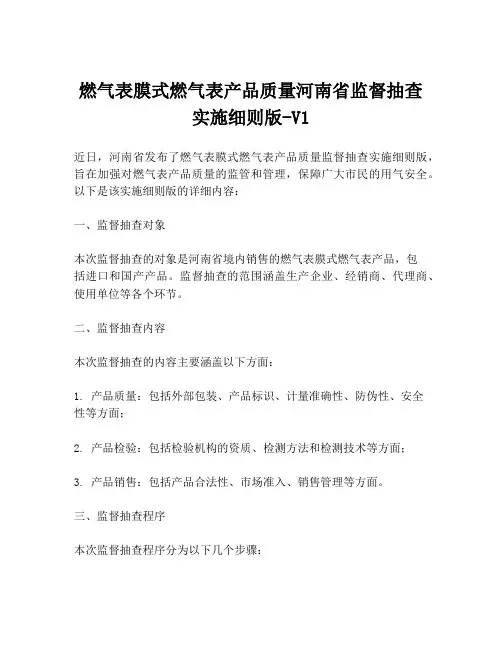

燃气表膜式燃气表产品质量河南省监督抽查实施细则版-V1近日，河南省发布了燃气表膜式燃气表产品质量监督抽查实施细则版，旨在加强对燃气表产品质量的监管和管理，保障广大市民的用气安全。
以下是该实施细则版的详细内容：一、监督抽查对象本次监督抽查的对象是河南省境内销售的燃气表膜式燃气表产品，包括进口和国产产品。
监督抽查的范围涵盖生产企业、经销商、代理商、使用单位等各个环节。
二、监督抽查内容本次监督抽查的内容主要涵盖以下方面：1. 产品质量：包括外部包装、产品标识、计量准确性、防伪性、安全性等方面；2. 产品检验：包括检验机构的资质、检测方法和检测技术等方面；3. 产品销售：包括产品合法性、市场准入、销售管理等方面。
三、监督抽查程序本次监督抽查程序分为以下几个步骤：1. 抽样：抽取符合条件的燃气表膜式燃气表产品进行检验；2. 检验：对采集到的样品进行计量准确性、防伪性、安全性等方面的检验；3. 鉴定：根据检验结果鉴定产品是否合格；4. 公布：将鉴定结果向社会公布，让消费者了解产品质量状况；5. 处理：对不合格产品进行下架、召回、退换货等处理。
四、监督抽查结果本次监督抽查结果将公布在河南省食品药品监督管理局官网上，社会公众可以通过该网站查询到产品的抽样情况、检验结果和处理措施。
五、监督抽查时间和频率本次监督抽查将不定期进行，具体时间和频率根据工作需要和监督对象情况而定。
总之，河南省燃气表膜式燃气表产品质量监督抽查实施细则版的发布，将进一步加强对燃气表产品质量的监管和管理，保障广大市民的用气安全。
同时也提醒生产企业、经销商、代理商等相关企业要严格遵守各项质量管理规定，真正保障产品质量，为广大消费者提供更加安全、放心的产品。
■ 《计量与测试技术》２０１６年第４３卷第４期膜式燃气表测量值的不确定度评定唐 敏（自贡市计量测试研究所，四川自贡６４３０００）摘 要：本文介绍了膜式燃气表的测量值的不确定度的来源、合成、评定。
关键词：膜式燃气表；校准；不确定度中图分类号：ＴＨ８１４ 文献标识码：Ａ 国家标准学科分类代码：４６０ ４０３０ＤＯＩ：１０．１５９８８／ｊ．ｃｎｋｉ．１００４－６９４１．２０１６．０４．０４１ＴｈｅＵｎｃｅｒｔａｉｎｔｙＥｖａｌｕａｔｉｏｎｏｆＴｈｅＤｉａｐｈｒａｇｍＧａｓＭｅｔｅｒｓＴａｎｇＭｉｎ１ 概述校准技术依据：ＪＪＧ５７７－２０１２《膜式燃气表检定规程》；不确定度评定技术依据：ＪＪＦ１０５９ １－２０１２《测量不确定度评定与表示》。
校准条件：（１）校准温度为２０ ５℃，大气压力为９６ ７ｋＰａ，相对湿度为６６％。
（２）校准使用的介质为空气。
（３）使用标准器为０ ５级钟罩，所使用钟罩满足ＪＪＧ１６５－２００５《钟罩式气体流量标准装置检定规程》的要求。
测量过程：应客户要求，本次校准是针对一台最大流量为６ｍ３／ｈ的膜式燃气表大流量点（６ｍ３／ｈ点）进行校准。
示值校准前，按检定规程要求，对该膜式燃气表外观、密封性、压力损失进行检查，满足规程要求。
校准前以最大流量对燃气表进行预运转。
本次校准主要采用动态法，利用电脑采样器获取钟罩的体积，人工读数获取燃气表的体积。
２ 测量模型测量过程中，钟罩和燃气表进口端的气体温度差小于０ ５℃；钟罩和燃气表进口端压力差小于０ ２％，因此校准示值可以不进行温度压力修正。
示值误差计算公式如下：Ｅ＝Ｖｍ－Ｖｓ式中：Ｖｍ—燃气表的示值；Ｖｓ—标准装置的示值。
３ 方差传播系数由以上测量模型可得方差：ｕ２ｃ（Ｅ）＝ｃ２１ｕ２１（Ｖｍ）＋ｃ２２ｕ２２（Ｖｓ）可得传播系数：ｃ１＝ＥＶｍ＝１ｃ２＝ＥＶｓ＝－１４ 计算分量标准不确定度４ １ 被校燃气表引入的不确定度分量被校膜式燃气表的引入不确定度主要来源于被校表示值的重复性。
膜式燃气表JJG577—2012新规程与JJG577—2005检定规程的主要区别作者：石理碧满李宁邹姝文来源：《硅谷》2013年第04期摘要 2012年9月国家质量监督检验检疫总局发布了新的膜式燃气表计量检定规程JJG577-2012并于2013年3月3日起实施，它替代了JJG577-2005膜式燃气表检定规程。
本人从事膜式燃气表检定工作多年，通过学习，将这两版检定规程的主要改变，归纳为以下几点，以便供从事膜式燃气表检定工作的同行参考。
关键词 JJG577；检定规程；膜式燃气表中图分类号：TU996 文献标识码：A 文章编号：1671—7597（2013）022-138-1膜式燃气表属于容积式气体流量计，广泛应用于天然气、人工煤气计量中，随着科学技术的不断发展，近几年膜式燃气表的行业状况发生了很大的变化，新产品层出不穷。
为了适应新形势的发展，提高产品性能，2012年9月国家质量监督检验检疫总局发布了新的膜式燃气表计量检定规程JJG577-2012并于2013年3月3日起实施，它替代了JJG577-2005膜式燃气表检定规程。
本人多年来从事膜式燃气表检定工作，通过学习，将这两版检定规程的主要改变，归纳为以下几点，以便供从事膜式燃气表检定工作的同行参考。
1 概述新版的JJG577-2012膜式燃气表检定规程以国家标准GB/6968-2011《膜式燃气表》、国际法制计量组织（OIML）的国际建议R137-1&2：2012《气体流量计》（Gas Meters）为技术依据，结合我国膜式燃气表的行业现状，对JJG577-2005《膜式燃气表》进行修订，主要的技术指标与国家标准、国际建议等效。
根据工作需要，将JJG577-2005《膜式燃气表》拆分成为检定规程和型式评价大纲技术规范。
新规程除编辑性修改外，主要的技术变化有：1）取消了计量等级，采用准确度等级表示方式；2）每个流量点检定次数及检定小流量点的修改；3）修改了计数器技术要求；4）修改了燃气表的流量范围参数；5）检定环境条件作了修改；6）取消了扭矩对性能影响要求；7）修改了示值误差试验时最少通气量要求；8）增加了使用中检查误差的具体检测方法；9）修改了检定证书/检定结果通知书内容格式；10）删除了原规程中附录A“型式评价试验大纲”，型式评价试验大纲作为国家技术规范另行制定。
