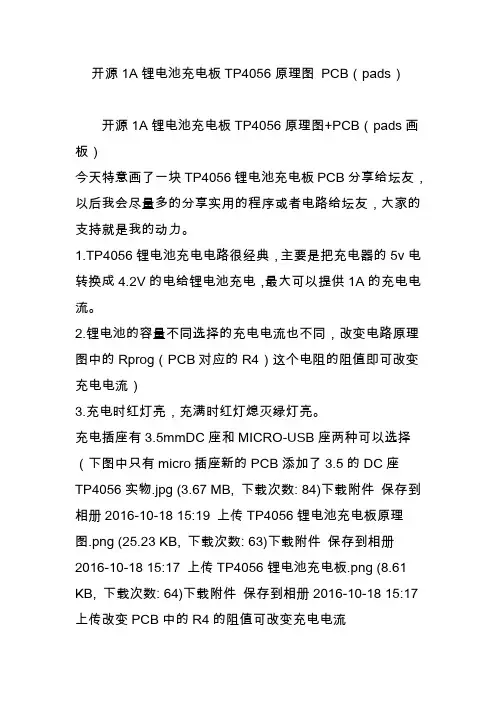

开源1A锂电池充电板TP4056原理图PCB（pads）
开源1A锂电池充电板TP4056原理图+PCB（pads画板）
今天特意画了一块TP4056锂电池充电板PCB分享给坛友，以后我会尽量多的分享实用的程序或者电路给坛友，大家的支持就是我的动力。
1.TP4056锂电池充电电路很经典，主要是把充电器的5v电转换成4.2V的电给锂电池充电，最大可以提供1A的充电电流。
2.锂电池的容量不同选择的充电电流也不同，改变电路原理图中的Rprog（PCB对应的R4）这个电阻的阻值即可改变充电电流）
3.充电时红灯亮，充满时红灯熄灭绿灯亮。
充电插座有3.5mmDC座和MICRO-USB座两种可以选择（下图中只有micro插座新的PCB添加了3.5的DC座
TP4056实物.jpg (3.67 MB, 下载次数: 84)下载附件保存到相册2016-10-18 15:19 上传TP4056锂电池充电板原理图.png (25.23 KB, 下载次数: 63)下载附件保存到相册2016-10-18 15:17 上传TP4056锂电池充电板.png (8.61 KB, 下载次数: 64)下载附件保存到相册2016-10-18 15:17 上传改变PCB中的R4的阻值可改变充电电流
TP4056数据手册2013Version 1.1描述TP4056是一款完整的单节锂离子电池充电器，带电池正负极反接保护，采用恒定电流/恒定电压线性控制。
其底部带有散热片的SOP8封装与较少的外部元件数目使得成为便携式应用的理想选择。
可以适合USB电源和适配器电源工作。
由于采用了内部PMOSFET架构，加上防倒充电路，所以不需要外部隔离二极管。
热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。
充电电压固定于4.2V，精度可达±1.0%；而充电电流可通过一个电阻器进行外部设置，最大充电电流可达1.5A。
当充电电流在达到最终浮充电压之后降至设定值1/10时，将自动终止充电循环。
当输入电压（交流适配器或USB电源）被拿掉时，自动进入一个低电流状态，将电池漏电流降至2uA以下。
在有电源时也可置于停机模式，以而将供电电流降至55uA。
的其他特点包括电池温度检测、欠压闭锁、自动再充电、2.9V涓流充电和两个用于指示充电、结束的LED状态引脚。
特点• 锂电池正负极反接保护• 高达1500 mA的可编程充电电流• 无需MOSFET、检测电阻器或隔离二极管• 用于单节锂离子电池、采用SOP封装的完整线性充电器•恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能•精度达到±1.0%的4.2V预设充电电压•用于电池电量检测的充电电流监控器输出•自动再充电•充电状态双输出、无电池和故障状态指示•C/10 充电终止•待机模式下的供电电流为55uA；绝对最大额定值• 输入电源电压（VCC）：-0.3V～8V • PROG：-0.3V～VCC+0.3V• BAT：-4.2V～7V• CHRG：-0.3V～10V• STDBY：-0.3V～10V• TEMP：-0.3V～10V• CE：-0.3V～10V• BAT 短路持续时间：连续• BAT 引脚电流：1.8A• PROG 引脚电流：1.8mA• 最大结温：145℃• 工作环境温度范围：-40℃～85℃• 贮存温度范围：-65℃～125℃•引脚温度（焊接时间10 秒）：260℃•2.9V涓流充电器件版本• 电池温度监测功能•软启动限制了浪涌电流•采用8脚SOP-PP封装应用•移动电话、PDA；•MP3、MP4播放器；•数码相机、电子词典；•GPS；•便携式设备、各种充电器完整的充电循环（1000mAh电池）TP4056TP4056TP4056 TP4056TP4056TP4056典型应用TP4056封装/订购信息TP4056TP4056TP4056电特性凡表注•表示该指标适合整个工作温度范围，否则仅指T A=25℃，V CC =5V，除非特别注明。
⚫ 输入电压可达 28V⚫ 6.5V 输入过压保护（OVP ）⚫ 充电电流外部电阻设置，可达 1A ⚫ 防倒灌⚫ 恒定电流/恒定电压操作 ⚫ 热调节功能 ⚫ 4.2V 预设充饱电压 ⚫ 自动再充电⚫ 充电状态双输出、无电池和故障状态显示 ⚫ 软启动限制了浪涌电流 ⚫ 电池反接保护⚫ 电池温度监测NTC 功能 ⚫ 采用SOP8-EP 封装应用范围⚫ 充电宝⚫ 蓝牙音箱，TWS 耳机 ⚫ 数码相机、电子词典 ⚫ 便携式设备典型应用电路产品概述PW4056H 是一款完整的采用恒定电流/恒定电压的高压、大电流、单节锂离子电池线性充电IC 。
M A X 高耐压可达28V ，6.5V 自动过压保护，充电电流可达1A 。
由于采用了内部PMOSFET 架构，加上防倒充电路，所以不需要外部隔离二极管。
热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。
充饱电压固定于4.2V ，而充电电流可通过一个电阻器进行外部设置。
当电池电压达到充饱电压时，充电电流逐渐下降，当充电电流后降至设定值1/10时，PW4056H 将自动终止充电过程。
当输入电压（交流适配器或USB 电源）被拿掉时，PW4056H 自动进入一个低电流状态，将电池漏电流降至2uA （typ ）以下。
PW4056H 的其他特点包括电池温度检测、欠压闭锁、自动再充电和两个用于指示充电、结束的LED状态引脚。
产品特点KKW管脚功能描述编号 名称 功能描述1 TEMP 电池温度检测引脚。
外接电池 NTC 传感器输出，TEMP 接地，此功能被禁用，其他功能正常，TEMP<45%Vcc ，TEMP>80%Vcc,充电暂停。
2 PROG 恒流充电电流设置及充电电流监视端3 GND 电源地4 VCC 输入电压正输入端5 BAT 电池连接端6 STDBY 充电完成指示端。
当充电完成，该引脚被内部电路拉成低电平；其余状态，该引脚为高阻态7 CHRG 充电指示端。

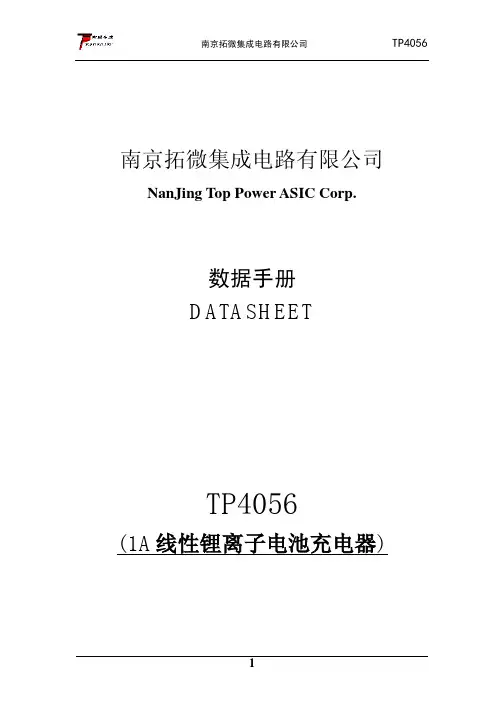

TP4056数据手册DATASHEETTP4056TP4056线性锂离子电池充电器))(1A线性锂离子电池充电器应用·移动电话、PDA ·MP3、MP4播放器 ·数码相机 ·电子词典 ·GPS·便携式设备、各种充电器描述 TP4056是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。
其底部带有散热片的SOP8封装与较少的外部元件数目使得TP4056成为便携式应用的理想选择。
TP4056可以适合USB 电源和适配器电源工作。
由于采用了内部PMOSFET 架构，加上防倒充电路，所以不需要外部隔离二极管。
热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。
充电电压固定于4.2V ，而充电电流可通过一个电阻器进行外部设置。
当充电电流在达到最终浮充电压之后降至设定值1/10时，TP4056将自动终止充电循环。
当输入电压（交流适配器或USB 电源）被拿掉时，TP4056自动进入一个低电流状态，将电池漏电流降至2uA 以下。
TP4056在有电源时也可置于停机模式，以而将供电电流降至55uA 。
TP4056的其他特点包括电池温度检测、欠压闭锁、自动再充电和两个用于指示充电、结束的LED 状态引脚。
特点 ·高达1000mA 的可编程充电电流 ·无需MOSFET 、检测电阻器或隔离二极管 ·用于单节锂离子电池、采用SOP 封装的完整线性充电器 ·恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能·精度达到±1.5%的4.2V 预设充电电压·用于电池电量检测的充电电流监控器输出·自动再充电·充电状态双输出、无电池和故障状态显示·C/10充电终止·待机模式下的供电电流为55uA·2.9V涓流充电器件版本 ·软启动限制了浪涌电流·电池温度监测功能 ·采用8引脚SOP-PP 封装。
TP5000 TP4060 TP4056 充丰○R充电模块说明书(1v8)淘宝店:https:///TP5000 TP4060 TP4056 充电模块说明书本公司生产的充电模块, 均选用南京拓微集成电路有限公司原厂芯片, 核心电路设计按原厂设计,TP5000小板额外增加了电池接反保护电路。
小板均为黄色, 有1 USB公头和1个安装孔. 可以直接焊上一个USB公头(USB头安装在器件背面,如封面照片), 安装孔可以用来固定到散热器上。
充满亮蓝色LED指示灯, 充电中亮红色灯。
其他状态请参照芯片厂家说明文档。
淘宝购买链接: https:///item.htm?id=5219200897923种充电板参数对照表:TP4056 0.9A 5V 线性 很热 无,接反烧 不可 30mm X 16mmTP4060 0.75A 5V 线性 很热 有 不可 30mm X 16mmTP5000 2A 5V-9V 开关 会热 已加防接反 可以设置35mm X 16mm接反保护指充电输出端, 输入端正负极接反均会烧毁.设计风格如下:TP5000 充电模块使用开关电源技术, 充电效率高, 主芯片充电时会发少量发热, 源芯片没有电池接反保护, 模块输出加了接反保护电路。
能给4.2V的锂离子电池充电(默认设置), 也能给铁锂电池3.6V充电(R1电阻去掉), 不能直接用来测电池充电的安时数(AH)数, 但可以用来测瓦时(WH)数; 注意:加接USB头后,插入的电源(充电器,充电头) 应该要有2A或以上的供电能力。
使用了一体式密封电感, 钽电容。
最大特点是充电速度快! 适合充大容量电池\优质电池。
模块尺寸: 35mm X 16mm充电会发热, 很热, 输出接反会有保护。
只能给4.2V的锂离子电池充电, 可以配合其他表用来测电池充电的安时数(AH)数,也可以用来测瓦时(WH), 加接USB头后;注意:加接USB头后,插入的电源(充电器,充电头) 应该要有1A或以上的供电能力。
tp4056充电保护电路图（八款tp4056锂电池充电电路详解）tp4056充电保护电路图（一）功能演示说明：（工作环境：电源电压5V，环境温度25℃。
）1、设置充电电流。
（用户可以调节电位器选择需要的充电电流）闭合KPR1k，RPROG=1k1300mA闭合KPR1.2k，RPROG=1.2k1000mA闭合KPR2k，RPROG=2k600mA闭合KPR10k，RPROG=10k130mA闭合KPR103，RPROG=0.82k－10.5k120mA－1300mA2、设置指示灯，红绿双灯指示：3、模拟充电状态闭合KPR10k，KBAT-C，KBAT-R，KT-GNDBAT端连接一电容C2和一电阻R6代替锂电池，模拟正在充电状态：红灯亮，绿灯灭。
说明：此状态模拟仅限电源电压小于等于5V，大于5V时请用锂电池实际测试。
闭合KPR10k，KBAT-C，KT-GNDBAT端连接一电容C2代替锂电池，模拟充电完成状态：绿灯亮，红灯闪烁。
说明：由于使用10uF的电容C2代替锂电池模拟充满状态，电容充满后缓慢放电，当电容电压变低至再充电门限电压4.05V时，自动再次充电，则可看见红灯周期性闪烁。
4、模拟充电末端BAT端电压闭合KPR10k，KBAT-C，KBAT-R，KT-GND测量BAT端电压。
即为充电结束时电压4.2V±1.5％。
5、如客户需要监测电池温度，断开KT-GND，连接TP4056的TEMP端（1脚，已预留连接孔）至锂电池温度监测端，客户根据实际情况自定R9，R10大小并安装。
如不需要此项功能，闭合KT-GND即可。
6、CE始能端。
闭合开关KCE-GND，CE端下拉至低电平，芯片停止充电；打开KCE-GND，芯片正常充电。
7、有的客户在应用中BAT端无锂电池时不希望红色指示灯闪烁，闭合KBATUP，将BAT端用100k电阻连接至Vdd，绿灯亮，可用于指示待机状态，不影响正常充电使用。
开源1A锂电池充电板TP4056原理图PCB（pads）
开源1A锂电池充电板TP4056原理图+PCB（pads画板）
今天特意画了一块TP4056锂电池充电板PCB分享给坛友，以后我会尽量多的分享实用的程序或者电路给坛友，大家的支持就是我的动力。
1.TP4056锂电池充电电路很经典，主要是把充电器的5v电转换成4.2V的电给锂电池充电，最大可以提供1A的充电电流。
2.锂电池的容量不同选择的充电电流也不同，改变电路原理图中的Rprog（PCB对应的R4）这个电阻的阻值即可改变充电电流）
3.充电时红灯亮，充满时红灯熄灭绿灯亮。
充电插座有3.5mmDC座和MICRO-USB座两种可以选择（下图中只有micro插座新的PCB添加了3.5的DC座
TP4056实物.jpg (3.67 MB, 下载次数: 84)下载附件保存到相册2016-10-18 15:19 上传TP4056锂电池充电板原理图.png (25.23 KB, 下载次数: 63)下载附件保存到相册2016-10-18 15:17 上传TP4056锂电池充电板.png (8.61 KB, 下载次数: 64)下载附件保存到相册2016-10-18 15:17 上传改变PCB中的R4的阻值可改变充电电流
概述TP4056是一款单节锂离子电池恒流/恒压线性充电器,采用底部带散热片的SOP8封装以及简单的外部应用电路，非常适合便携式设备应用,适合USB 电源和适配器电源工作,内部采用防倒充电路，不需要外部隔离二极管。
热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。
TP4056充电截止电压为4.2V ，充电电流可通过外部电阻进行设置。
当充电电流降至设定值的1/10时，TP4056将自动结束充电过程。
当输入电压被移掉后，TP4056自动进入超低功耗待机状态，将待机电流降至 1uA 以下。
TP4056 在有输入电源时也可置于停机模式，从而将工作电流降至 40uA 。
特点∙ 最大充电电流：1A∙ 无需MOSFET 、检测电阻器和隔离二极管 ∙ 智能热调节功能可实现充电速率最大化 ∙ 智能再充电功能 ∙ 预充电压：4.2V±1% ∙ C/10充电终止 ∙ 待机电流40uA∙ BAT 超低自耗电1uA ∙ 2.9V 涓流充电阈值∙ 单独的充电、结束指示灯控制信号 ∙封装形式：SOP8(带散热底座)应用∙ 手机、PDA 、MP3/MP4∙ 蓝牙耳机、GPS 、电子词典 ∙移动电源、充电座∙数码相机、Mini 音响等便携式设备典型应用电路管脚SOP8-PP定购信息封装定购型号包装形式产品正印SOP8-PP TP4056 Tape and Reel TP4056极限参数（注1）符号参数额定值单位VCC 输入电源电压-0.3~7 VPROG PROG脚电压-0.3~0.3 VBAT BAT脚电压-0.3~7 VCHRG CHRG脚电压-0.3~7 VSTDBY STDBY脚电压-0.3~7 VTEMP TEMP脚电压-0.3~7 VCE CE脚电压-0.3~7 V T BAT_SHT BAT脚短路持续时间连续-I BAT BAT脚电流1400 mAI PROG PROG脚电流1400 uAT OP工作环境温度-40~85 ℃T STG储存温度-65~125 ℃ESD HBM 2000 V MM 200 V注1：最大极限值是指超出该工作范围芯片可能会损坏。
