半导体物理-第五章-2012

半导体物理 SEMICONDUCTOR PHYSICS 编写：刘诺独立制作：刘诺电子科技大学微电子与固体电子学院微电子科学与工程系刘诺第五篇非平衡载流子 §5.1 非平衡载流子的注入与复合一、非平衡载流子及其产生非平衡态：系统对平衡态的偏离。

相应的：n=n0+ ⊿n p=p0+ ⊿p 且⊿n= ⊿p 非平衡载流子：⊿n 和⊿p（过剩载流子）刘诺当非平衡载流子的浓度△n和△p《多子浓度时，这就是小注入条件。

结论⇒小注入条件下非平衡少子∆p对平衡少子p0的影响大非平衡载流子⇐非平衡少子刘诺二、产生过剩载流子的方法光注入电注入高能粒子辐照… 刘诺注入的结果产生附加光电导σ = nq µ n + pq µ p = (n0 qµn + p0 qµ p + (∆nqµn + ∆pqµ p = (n0 + ∆n qµn + ( p0 + ∆p qµ p = σ 0 + ∆σ 故附加光电导∆σ 0 = ∆nqµ n +∆pqµ p = ∆nq (µ n + µ p 刘诺三、非平衡载流子的复合光照停止，即停止注入，系统从非平衡态回到平衡态，电子空穴对逐渐消失的过程。

即：△n=△p 0 刘诺§5.2 非平衡载流子的寿命 1、非平衡载流子的寿命寿命τ ⇐非平衡载流子的平均生存时间1 τ ⇐单位时间内非平衡载流子的复合几率⎧1 ⎯→ ⎪τ ⎯单位时间内非平衡电子的复合几率⎪ n ⎨ 1 ⎪⎯单位时间内非平衡空穴的复合几率⎯→⎪τ p 刘诺⎩例如d [∆p (t ] 则在单位时间内非平衡载流子的减少数= − dt ∆p 而在单位时间内复合的非平衡载流子数= τp 如果在t = 0时刻撤除光照在小注入条件下，τ为常数.解方程(1得到则d [∆p (t ] ∆p − = ⎯ (1 ⎯→ dt τp − t ∆p(t = ∆p(0e − t τp ⎯ (2 ⎯→ 同理也有∆n(t = ∆n(0 e 刘诺τn ⎯ (3 ⎯→对 (2 式求导 2、寿命的意义∆p (t d [∆ p (t ] = − τp ∞ dt ⇒衰减过程中从 t到 t + dt 内复合掉的过剩空穴因此⇐(∆p 0 个过剩载流子的平均可生存时间为∫ td [∆p(t ]= τ t= ∫ d [∆p(t ] − 0 ∞ 0 p ⎯ (3 同理⎯→∫ td [∆n(t ] = τ t= ∫ d [∆n(t ] ∞ − 0 ∞ 0 n ⎯ (4 ⎯→τ − ⎧ 1 τ ⎯→ ⎪ ∆ p (τ = (∆ p 0 e = (∆ p 0 ⎯ (5 ⎪ e 可见⎨τ − ⎪ ∆ n (τ = (∆ n e τ = 1 (∆ n ⎯ (6 0 0 ⎯→ ⎪ e ⎩ 1 ⇒ τ就是∆p (t 衰减到(∆p 0的所需的时间刘诺 e§5.3 准费米能级非平衡态的电子与空穴各自处于热平衡态准平衡态，但具有相同的晶格温度： 1 ⎧⎯⎯→ (1 E−E ⎪ f n (E = ⎪⎪ 1 + e k 0T ⎨ 1 ⎪ f p (E = ⎯⎯→(2 p EF −E ⎪⎪ 1 + e k 0T ⎩ n EF ⎯电子准费米能级⎯→ p 刘诺 EF ⎯空穴准费米能级⎯→ n F刘诺§5.4 复合理论（2）间接复合 Ec 1、载流子的复合形式：（1）直接复合刘诺 Ev复合率 R=rnp 2、带间直接复合：（1）其中，r是电子空穴的复合几率，与n 和p无关。

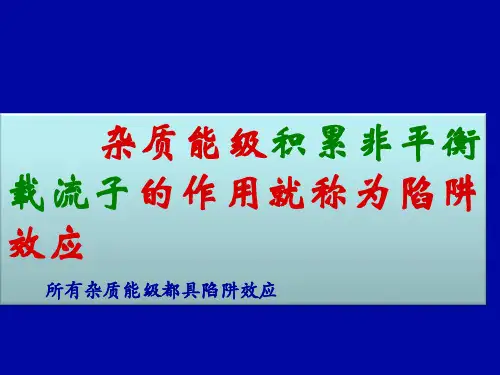

半导体物理学黄整平衡载流子在热平衡状态下的载流子称为平衡载流子¾非简并半导体处于热平衡状态的判据式200in p n=（只受温度T 影响）2由于受外界因素如光、电的作用，半导体中载流子的过剩载流子分布偏离了平衡态分布，称这些偏离平衡分布的载流子为过剩载流子，也称为非平衡载流子电子和空穴增加和消失的过程称为载流子的产生和复过剩载流子不满足费合米－狄拉克统计分布且n pΔ=Δ2innp=不成立3电中性与电导率平衡过剩电中性：载流子载流子n pΔ=Δ0n n n=+Δ=+Δ过剩载流子的出现导致半导体电导率增大0p p p=n pnq pq σμμΔΔ+Δ()=n p pq μμΔ+4小注入条件一般情况下，注入的非平衡载流子浓度比平衡时的多数载流子浓度小得多n n Δ<<N 型材料0n n ≈P 型材料p p Δ<<0p p ≈5np n p e=n e=00C E FnE E i F产生和复合产生¾电子和空穴（载流子）被创建的过程复合¾电子和空穴（载流子）消失的过程产生和复合会改变载流子的浓度，从而间接地影响电流12产生直接产生R-G 中心产生载流子产生与碰撞电离13复合A 直接复合间接复合Auger 复合禁带宽度小的半导体材料窄禁带半导体及高温情况下具有深能级杂质的半导体材料14)间接复合禁带中存在复合中心，电子与空穴的复合分为两步第步E c E t•(一)第一步电子由导带E 进入复合中心E E v(二)子带c 复中t第二步电子由复合中心E t 进入价带E V （或空穴被俘获）18E c -E t 之间电子的俘获和发射E •n 、p ：非平衡态下的电子和空穴浓度N t ：复合中心的浓度c E t(一)(二)n t ：复合中心上的电子浓度N -n 未被电子占有的复合中心浓度（复合中心的E vt t ：未被子占有复中浓度复中空穴浓度）r 电子俘获率()n n t t R r n N n =−n 称为电子俘获系数电子产生率s －为电子激发几率n tQ s n −=19•般地空穴的产生率E c E t(一)一般地，空穴的产生率()p t t Q s N n +=−E v(二)−1()p t t r p N n =1()p p t p t t U r n p r p N n =−−空穴的尽俘获率22表面复合表面复合率少子的寿命受半导体的形状和表面状态的影响单位时间流过单位表面积的非平衡载流子ΔΔs su s p =⋅Δ1/s cm 21/cm 3p s 为样品表面处单位体积的非平衡载流子数(表面处的非平衡载流子浓度1/cm 3)比例系数s ，表征表面复合的强弱，具有速度的32量纲，称为表面复合速度。
