七大方法解析伺服驱动器如何测试检修

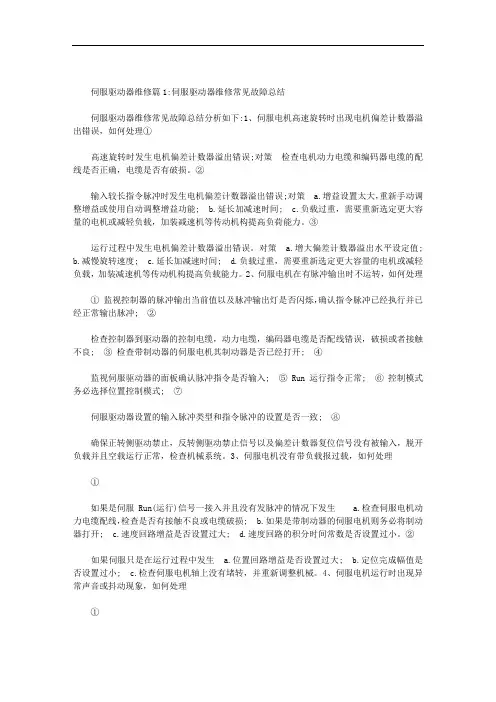

伺服驱动器维修篇1:伺服驱动器维修常见故障总结伺服驱动器维修常见故障总结分析如下:1、伺服电机高速旋转时出现电机偏差计数器溢出错误，如何处理①高速旋转时发生电机偏差计数器溢出错误;对策检查电机动力电缆和编码器电缆的配线是否正确，电缆是否有破损。

②输入较长指令脉冲时发生电机偏差计数器溢出错误;对策 a.增益设置太大，重新手动调整增益或使用自动调整增益功能; b.延长加减速时间; c.负载过重，需要重新选定更大容量的电机或减轻负载，加装减速机等传动机构提高负荷能力。

③运行过程中发生电机偏差计数器溢出错误。

对策 a.增大偏差计数器溢出水平设定值;b.减慢旋转速度;c.延长加减速时间;d.负载过重，需要重新选定更大容量的电机或减轻负载，加装减速机等传动机构提高负载能力。

2、伺服电机在有脉冲输出时不运转，如何处理①监视控制器的脉冲输出当前值以及脉冲输出灯是否闪烁，确认指令脉冲已经执行并已经正常输出脉冲; ②检查控制器到驱动器的控制电缆，动力电缆，编码器电缆是否配线错误，破损或者接触不良; ③检查带制动器的伺服电机其制动器是否已经打开; ④监视伺服驱动器的面板确认脉冲指令是否输入; ⑤ Run运行指令正常; ⑥控制模式务必选择位置控制模式; ⑦伺服驱动器设置的输入脉冲类型和指令脉冲的设置是否一致; ⑧确保正转侧驱动禁止，反转侧驱动禁止信号以及偏差计数器复位信号没有被输入，脱开负载并且空载运行正常，检查机械系统。

3、伺服电机没有带负载报过载，如何处理①如果是伺服Run(运行)信号一接入并且没有发脉冲的情况下发生 a.检查伺服电机动力电缆配线，检查是否有接触不良或电缆破损; b.如果是带制动器的伺服电机则务必将制动器打开; c.速度回路增益是否设置过大; d.速度回路的积分时间常数是否设置过小。

②如果伺服只是在运行过程中发生 a.位置回路增益是否设置过大; b.定位完成幅值是否设置过小; c.检查伺服电机轴上没有堵转，并重新调整机械。

伺服控制器的故障排除与修复方法伺服控制器是一种用于控制伺服电机运动的设备，它通过接收输入信号并输出控制指令来实现精确的运动控制。

然而，由于各种原因，伺服控制器可能会出现故障，导致电机运动不正常或无法运动。

本文将介绍一些常见的伺服控制器故障排除与修复方法。

1.检查电源供应：首先，检查伺服控制器的电源供应是否正常。

确保电源稳定，并检查保险丝是否烧坏。

如果电源供应正常，可以排除电源问题。

2.检查电机连接：检查伺服控制器与电机之间的连接是否牢固。

确保电机的连接线没有损坏并正确连接。

如果连接不良会导致电机无法正常运动或出现不稳定的运动。

3.检查编码器信号：伺服控制器通过接收来自编码器的反馈信号来实现精确的运动控制。

因此，检查编码器信号是否正常是解决问题的重要步骤。

可以使用示波器或编码器测试器来检查编码器信号是否正常。

4.检查控制指令：如果伺服控制器接收到的控制指令不正确，电机就会出现问题。

因此，检查控制指令是否正确也是排除故障的重要步骤。

可以使用示波器检查控制信号是否符合预期。

5.检查伺服参数设置：伺服控制器通常具有一些参数设置，如速度、加速度和位置限制等。

检查这些参数设置是否正确，可以通过伺服控制器的用户界面或软件进行调整。

6.检查伺服控制器的温度：伺服控制器可能会因为过热而出现故障。

如果伺服控制器过热，可以尝试降低电机的负载或增加散热设备来降低温度。

7.检查伺服控制器的电源信号：伺服控制器的电源信号是控制电机运动的关键。

如果电源信号不稳定或异常，可能会导致电机无法正常运动。

可以使用示波器检查电源信号是否稳定。

8.更换故障部件：如果无法通过以上方法解决问题，有可能是伺服控制器的一些部件出现故障。

可以尝试更换故障部件，如电源模块、控制芯片、电容等。

总结起来，对于伺服控制器的故障排除与修复，首先需要检查电源供应、电机连接、编码器信号、控制指令、参数设置等方面，确保它们正常运作。

如果问题仍然存在，可以检查温度、电源信号，并考虑更换故障部件。

驱动器维修操作手册主板测试故障分析1．DSP程序烧写不进：有关电路（1）确保3.3V电源正常供电；（2）关闭软件，主板断电，重新连接；（2）检查DSP管脚是否虚焊，检查晶振是否工作；（3）检查复位电路，上电测试W1的2脚是否为高电平，若为低电平，则检查W1和R76器件是否虚焊或器件损坏；2．PWM无波形输出（1）检查复位芯片电路是否正常（2）检查短路端子J12是否为内部电源模式（短路帽加在P24和24V上）；（3）打开使能开关，检测测试点IN1信号，若为高电平，则使能信号未进入DSP，检查使能信号输入电路的元器件是否有损坏；3．数码管（1）单个数码管不显示：检查对应的信号连接是否有虚焊（2）数码管都不显示：一、检查电源是否真确；二、检查显示数据译码芯片N1时候虚焊或损坏（3）数码管有显示，但按键无效：根据以往经验总结，更换数码管4．﹣2.5V电源不正确驱动板测试故障分析注意：驱动板每次维修上电前，都必须测各电压阻抗。

1．电源输出（1） 电源无输出：检查器件有无虚焊或焊错，检查电路元器件是否正常。

排除以上情况，极有可能是由于U16开关管损坏的缘故。

（2） 电源输出5V 不正常：检测U17-8脚是否为2.5V ，若不是则可能是U17损坏。

（3） 其他电源输出不正常：检查器件有无虚焊或焊错。

若没有则用示波器观测变压器输出端有无信号，无则说明变压器损坏。

2．上电继电器不闭合驱动器上电之后1~2秒时间，会听到继电器闭合的声音。

原理图如下V 继电器信信号分析：当驱动器上电后（要求接主板），PRCA+信号变为低电平，光耦TLP127导通，光耦5脚拉低至低电平，使继电器内部控制电源打开，使继电器吸合。

故障排除： （1）排除电路元器件虚焊情况 （2）5V 及24V 电源是否正常3．制动回路故障内接方式制动电阻接插件。

伺服系统中如何进行故障排除伺服系统是一种通过控制电机运动的系统，常用于工业自动化设备和机器人等领域。

然而，由于各种原因，伺服系统在运行过程中可能会出现各种故障。

为了保证系统的正常运行，及时进行故障排除至关重要。

本文将介绍伺服系统中如何进行故障排除的方法和步骤。

1. 观察和分析问题当伺服系统遇到故障时，首先需要对故障现象进行观察和分析。

可以根据不同的故障现象，包括电机无法转动、转动方向错误、速度不稳定等，来判断可能的故障原因。

可以使用示波器、数字万用表或专业的故障诊断仪器来辅助判断。

2. 检查电源和电机连接在伺服系统中，电源和电机连接是最基本的部分。

故障可能是由于电源供电不稳定或电机连接不良引起的。

因此，需要检查电源的电压和电流是否正常，并检查电机的连接是否松动或短路。

3. 检查电机驱动器电机驱动器是伺服系统中负责控制电机的部分。

故障可能是由于电机驱动器故障引起的。

可以检查电机驱动器是否发出异常的声音或发热，以及电路板上是否有明显的烧焦或破损。

如果有问题，可以尝试更换电机驱动器或联系供应商进行维修。

4. 检查反馈装置伺服系统常常需要使用反馈装置来获得准确的位置和速度信息。

如果反馈装置故障，伺服系统可能无法正常运行。

可以检查反馈装置的连接和线路是否正常，并检查输出信号是否准确。

如果有问题，可以尝试更换反馈装置或联系供应商进行维修。

5. 调整参数和检查控制器伺服系统的控制器通常会有一些参数需要调整，包括速度、位置和加速度等。

如果参数设置不正确，可能会导致系统故障。

可以检查控制器的参数设置是否符合要求，并进行适当的调整。

同时，也可以检查控制器是否存在故障或软件程序是否有错误。

6. 隔离其他设备干扰有些故障可能与其他设备的干扰有关。

例如，电磁干扰、过电流或过压等问题可能会导致伺服系统故障。

可以使用屏蔽电缆、滤波器或稳压器等设备来减少干扰，并确保伺服系统的供电稳定。

7. 联系供应商或专业技术支持如果以上方法无法解决伺服系统的故障，或者需要更专业的技术支持，可以联系供应商或专业的技术人员。

伺服驱动器简易维修方法一、伺服驱动器无法正常启动1.检查电源：检查电源线是否接触良好，是否有电流输出。

如果没有电源输出，可以尝试更换电源或检修电源线路。

2.检查控制信号：检查控制信号线路是否连接正确，信号是否正常输入。

如果出现异常，可以检查控制器或相关传感器的工作状态，并进行相应的维修或更换。

3.检查输入电源电压：检查输入电源电压是否在伺服驱动器的额定范围内。

如果电压偏高或偏低，需要调整电源电压或更换电源。

4.检查保险丝和熔断器：检查伺服驱动器内部的保险丝和熔断器是否烧断，如有需要，更换相应的保险丝或熔断器。

二、伺服驱动器速度不稳定或无法控制1.检查反馈信号：检查反馈传感器的工作状态，确保其信号正常输出。

如果反馈信号异常，可以检查传感器本身或连接线路，并进行维修或更换。

2.检查电机：检查伺服驱动器驱动的电机是否损坏或老化，如有需要，可以更换电机。

3.检查控制器：检查控制器是否工作正常，如果控制器出现故障，可以尝试重新设置参数或更换控制器。

三、伺服驱动器过热保护1.检查散热器：检查伺服驱动器上的散热器是否堵塞或散热不良。

如果散热器堵塞，可以清理散热器上的灰尘或杂物；如果散热不良，可以增加散热器的散热面积或更换更高效的散热器。

2.检查工作环境：检查伺服驱动器的工作环境，确保通风良好，温度适宜。

如果工作环境温度过高，可以增加通风设备或进行空调降温。

四、其他常见故障及处理方法1.异常噪声：检查伺服驱动器安装是否牢固，接线是否正确，地线是否接好。

如果有故障部件，可以更换或维修。

2.无法保持位置：检查伺服驱动器的位置控制参数是否设置正确，如果参数设置不当，可以重新调整。

3.通信故障：检查通信线路是否连接正确，是否有干扰或断开。

如有干扰，可以检查线路是否靠近干扰源，如有断开，可以重新连接线路或更换通信线缆。

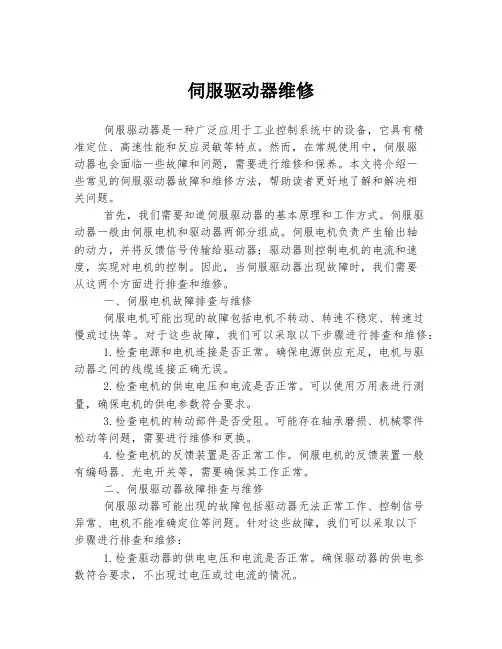

伺服驱动器维修伺服驱动器是一种广泛应用于工业控制系统中的设备，它具有精准定位、高速性能和反应灵敏等特点。

然而，在常规使用中，伺服驱动器也会面临一些故障和问题，需要进行维修和保养。

本文将介绍一些常见的伺服驱动器故障和维修方法，帮助读者更好地了解和解决相关问题。

首先，我们需要知道伺服驱动器的基本原理和工作方式。

伺服驱动器一般由伺服电机和驱动器两部分组成。

伺服电机负责产生输出轴的动力，并将反馈信号传输给驱动器；驱动器则控制电机的电流和速度，实现对电机的控制。

因此，当伺服驱动器出现故障时，我们需要从这两个方面进行排查和维修。

一、伺服电机故障排查与维修伺服电机可能出现的故障包括电机不转动、转速不稳定、转速过慢或过快等。

对于这些故障，我们可以采取以下步骤进行排查和维修：1.检查电源和电机连接是否正常。

确保电源供应充足，电机与驱动器之间的线缆连接正确无误。

2.检查电机的供电电压和电流是否正常。

可以使用万用表进行测量，确保电机的供电参数符合要求。

3.检查电机的转动部件是否受阻。

可能存在轴承磨损、机械零件松动等问题，需要进行维修和更换。

4.检查电机的反馈装置是否正常工作。

伺服电机的反馈装置一般有编码器、光电开关等，需要确保其工作正常。

二、伺服驱动器故障排查与维修伺服驱动器可能出现的故障包括驱动器无法正常工作、控制信号异常、电机不能准确定位等问题。

针对这些故障，我们可以采取以下步骤进行排查和维修：1.检查驱动器的供电电压和电流是否正常。

确保驱动器的供电参数符合要求，不出现过电压或过电流的情况。

2.检查驱动器接口和连接线是否正常。

确保驱动器与控制系统之间的连接稳定可靠，接口没有松动或接触不良等问题。

3.检查驱动器的控制信号和反馈信号是否正常。

可能存在控制信号干扰、反馈信号丢失等问题，需要进行调试和修复。

4.检查驱动器的参数配置是否正确。

可能存在参数设置错误或丢失等问题，需要根据实际情况调整参数和重新配置。

综上所述，伺服驱动器维修涉及到伺服电机和驱动器两个方面的故障排查和维修。

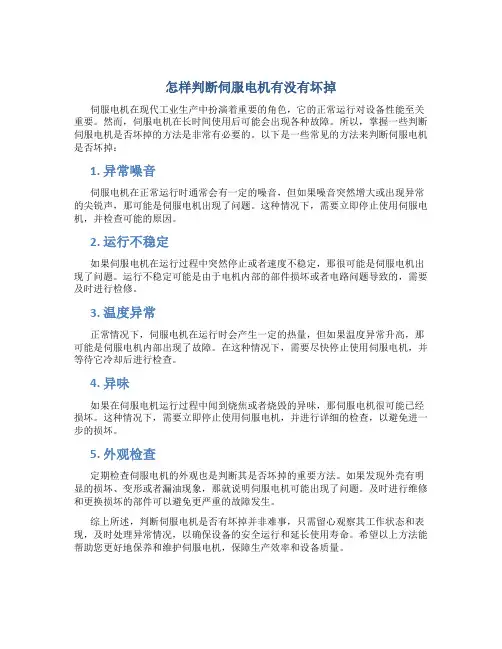

怎样判断伺服电机有没有坏掉
伺服电机在现代工业生产中扮演着重要的角色，它的正常运行对设备性能至关重要。

然而，伺服电机在长时间使用后可能会出现各种故障。

所以，掌握一些判断伺服电机是否坏掉的方法是非常有必要的。

以下是一些常见的方法来判断伺服电机是否坏掉：
1. 异常噪音
伺服电机在正常运行时通常会有一定的噪音，但如果噪音突然增大或出现异常的尖锐声，那可能是伺服电机出现了问题。

这种情况下，需要立即停止使用伺服电机，并检查可能的原因。

2. 运行不稳定
如果伺服电机在运行过程中突然停止或者速度不稳定，那很可能是伺服电机出现了问题。

运行不稳定可能是由于电机内部的部件损坏或者电路问题导致的，需要及时进行检修。

3. 温度异常
正常情况下，伺服电机在运行时会产生一定的热量，但如果温度异常升高，那可能是伺服电机内部出现了故障。

在这种情况下，需要尽快停止使用伺服电机，并等待它冷却后进行检查。

4. 异味
如果在伺服电机运行过程中闻到烧焦或者烧毁的异味，那伺服电机很可能已经损坏。

这种情况下，需要立即停止使用伺服电机，并进行详细的检查，以避免进一步的损坏。

5. 外观检查
定期检查伺服电机的外观也是判断其是否坏掉的重要方法。

如果发现外壳有明显的损坏、变形或者漏油现象，那就说明伺服电机可能出现了问题。

及时进行维修和更换损坏的部件可以避免更严重的故障发生。

综上所述，判断伺服电机是否有坏掉并非难事，只需留心观察其工作状态和表现，及时处理异常情况，以确保设备的安全运行和延长使用寿命。

希望以上方法能帮助您更好地保养和维护伺服电机，保障生产效率和设备质量。

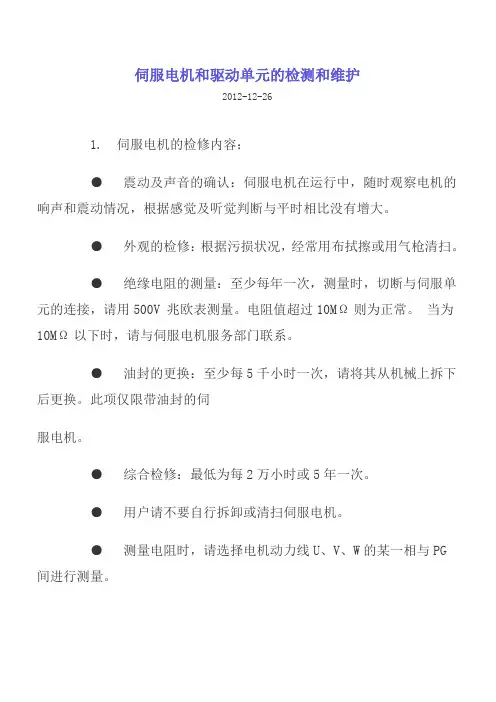

伺服电机和驱动单元的检测和维护
2012-12-26
1. 伺服电机的检修内容：
●震动及声音的确认：伺服电机在运行中，随时观察电机的响声和震动情况，根据感觉及听觉判断与平时相比没有增大。

●外观的检修：根据污损状况，经常用布拭擦或用气枪清扫。

●绝缘电阻的测量：至少每年一次，测量时，切断与伺服单元的连接，请用500V 兆欧表测量。

电阻值超过10MΩ则为正常。

当为10MΩ
以下时，请与伺服电机服务部门联系。

●油封的更换：至少每5千小时一次，请将其从机械上拆下后更换。

此项仅限带油封的伺
服电机。

●综合检修：最低为每2万小时或5年一次。

●用户请不要自行拆卸或清扫伺服电机。

●测量电阻时，请选择电机动力线U、V、W的某一相与PG间进行测量。

2. 伺服驱动单元的维护虽然伺服驱动单元不必进行日常的检修，但以下项目每年请检修一次以上。

●机身及电路板的清扫：至少每年一次，保持机身及电路板没有垃圾、灰尘、油迹等。

清理时请用布擦拭或气枪清扫。

●检查螺丝的松动：至少每年一次，检查接线板、连接器安装螺丝等应不得有松动。

如发现松动请进一步紧固。

●检查机身、电路板上的零件是否有异常：至少每年进行一次，不得有因发热引起的变色、破损及断线等。

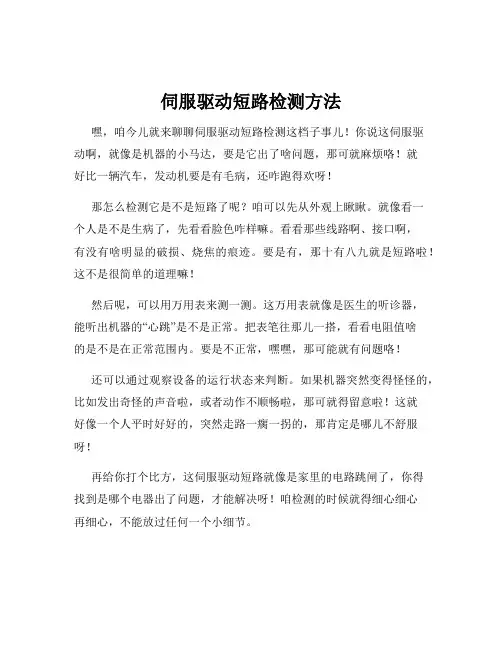

伺服驱动短路检测方法嘿，咱今儿就来聊聊伺服驱动短路检测这档子事儿！你说这伺服驱动啊，就像是机器的小马达，要是它出了啥问题，那可就麻烦咯！就好比一辆汽车，发动机要是有毛病，还咋跑得欢呀！那怎么检测它是不是短路了呢？咱可以先从外观上瞅瞅。

就像看一个人是不是生病了，先看看脸色咋样嘛。

看看那些线路啊、接口啊，有没有啥明显的破损、烧焦的痕迹。

要是有，那十有八九就是短路啦！这不是很简单的道理嘛！然后呢，可以用万用表来测一测。

这万用表就像是医生的听诊器，能听出机器的“心跳”是不是正常。

把表笔往那儿一搭，看看电阻值啥的是不是在正常范围内。

要是不正常，嘿嘿，那可能就有问题咯！还可以通过观察设备的运行状态来判断。

如果机器突然变得怪怪的，比如发出奇怪的声音啦，或者动作不顺畅啦，那可就得留意啦！这就好像一个人平时好好的，突然走路一瘸一拐的，那肯定是哪儿不舒服呀！再给你打个比方，这伺服驱动短路就像是家里的电路跳闸了，你得找到是哪个电器出了问题，才能解决呀！咱检测的时候就得细心细心再细心，不能放过任何一个小细节。

有时候啊，可能得把机器拆开一部分来检测。

这就像是给病人做手术，得小心翼翼地打开，找到病因。

可别大手大脚的，把好的地方也给弄坏了哟！检测伺服驱动短路可不是一件容易的事儿，但咱也不能怕呀！只要咱按照方法一步一步来，总能找到问题所在。

这就跟找宝藏似的，得有耐心，还得有方法。

咱平时也得好好爱护这伺服驱动，就跟爱护咱自己的身体一样。

别让它太累了，该休息的时候就让它休息休息。

也别让它接触到那些不该碰的东西，免得受伤。

总之呢，检测伺服驱动短路需要我们用心去做，不能马虎。

只有这样，才能让我们的机器健康地运行，为我们好好工作呀！这可不是开玩笑的事儿，你说对吧？咱可不能让这小小的短路问题影响了大局呀！。

常见的伺服驱动器故障及处理方法伺服驱动器是一种用于控制伺服电机的装置，通常用于工业自动化领域。

由于长时间运行和受各种条件的影响，伺服驱动器可能会出现各种故障。

以下是一些常见的伺服驱动器故障及其处理方法。

1.电压不稳定：当电压波动较大时，可能导致伺服驱动器无法正常工作。

解决方法是使用稳压器来稳定电压，或者使用电压稳定器来提供稳定的电压。

2.过载保护：当负载超过伺服驱动器的额定功率时，可能会触发过载保护，导致伺服驱动器停止工作。

解决方法是检查负载是否超过额定功率，并相应调整负载或更换更高功率的伺服驱动器。

3.温度过高：长时间运行或工作环境温度过高可能导致伺服驱动器过热，从而影响其性能和寿命。

解决方法是确保伺服驱动器安装在通风良好的位置，并定期清理散热器或风扇，以确保良好的散热。

4.通信故障：伺服驱动器通常通过串口或以太网进行通信。

当通信线路中断或存在故障，伺服驱动器可能无法接收或发送指令。

解决方法是检查通信线路是否连接良好，并确保使用可靠的通信设备。

5.编码器故障：编码器是伺服驱动器用于检测电机位置和速度的关键部件。

编码器故障可能导致伺服电机无法准确运动。

解决方法是检查编码器连接是否正确，并进行必要的校准或更换编码器。

6.电源故障：伺服驱动器的电源故障可能导致其无法正常工作。

解决方法是检查电源连接是否稳定，并检查电源是否符合伺服驱动器的要求。

7.控制信号故障：伺服驱动器的控制信号故障可能导致无法实现所需的运动。

解决方法是检查控制信号线路是否连接正确，并确保使用可靠的控制设备。

8.软件故障：伺服驱动器的软件故障可能导致其无法正常运行或反应迟缓。

解决方法是重新启动伺服驱动器，并更新或重新安装软件。

9.机械故障：伺服驱动器与机械设备紧密结合，机械故障可能导致伺服驱动器无法正常工作。

解决方法是检查机械部件是否损坏，并进行必要的修复或更换。

总之，及时识别和解决伺服驱动器故障是确保其正常工作和延长寿命的关键。

通过定期维护、良好的使用环境和合理操作，可以减少伺服驱动器故障的发生，并确保其在工业自动化生产中的稳定运行。

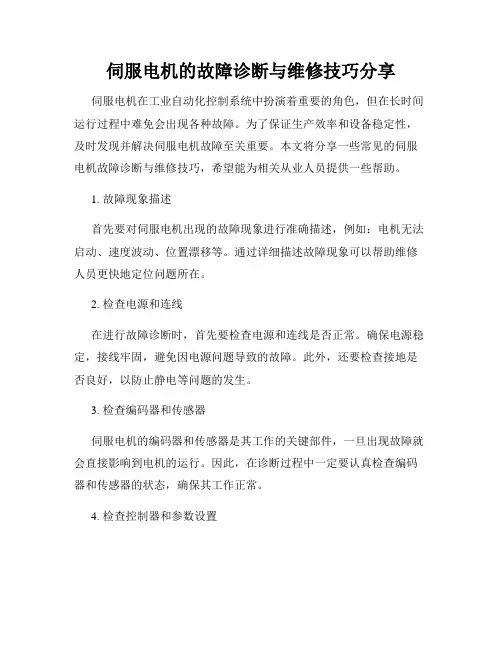

伺服电机的故障诊断与维修技巧分享伺服电机在工业自动化控制系统中扮演着重要的角色，但在长时间运行过程中难免会出现各种故障。

为了保证生产效率和设备稳定性，及时发现并解决伺服电机故障至关重要。

本文将分享一些常见的伺服电机故障诊断与维修技巧，希望能为相关从业人员提供一些帮助。

1. 故障现象描述首先要对伺服电机出现的故障现象进行准确描述，例如：电机无法启动、速度波动、位置漂移等。

通过详细描述故障现象可以帮助维修人员更快地定位问题所在。

2. 检查电源和连线在进行故障诊断时，首先要检查电源和连线是否正常。

确保电源稳定，接线牢固，避免因电源问题导致的故障。

此外，还要检查接地是否良好，以防止静电等问题的发生。

3. 检查编码器和传感器伺服电机的编码器和传感器是其工作的关键部件，一旦出现故障就会直接影响到电机的运行。

因此，在诊断过程中一定要认真检查编码器和传感器的状态，确保其工作正常。

4. 检查控制器和参数设置控制器是伺服电机的大脑，控制着电机的运行。

如果控制器出现故障或参数设置不正确，就会导致电机无法正常工作。

因此，在诊断过程中要仔细检查控制器和参数设置，及时调整和修复。

5. 检查电机本体最后要对电机本体进行全面的检查，包括轴承、绕组、传动部件等是否存在异常。

如果有必要，可以进行拆解清洗和更换损坏部件，以确保电机的正常运行。

总结：通过以上几点的故障诊断与维修技巧分享，相信大家对于伺服电机故障有了更深入的了解。

在工作中遇到伺服电机故障时，可以按照以上步骤逐一排查，找到问题所在并及时修复，确保生产设备的正常运行。

希望以上技巧对大家有所帮助，祝工作顺利！。

伺服系统的故障诊断和维修技巧伺服系统是一种基于反馈控制原理的高精度、高可靠性电机控制系统，广泛应用于机床、自动化生产线、航空航天等领域。

在使用过程中，由于环境变化、零部件老化等原因，伺服系统可能会出现故障，如何进行准确的故障诊断和维修成为了一个重要的问题。

本文将从以下几个方面介绍伺服系统的故障诊断和维修技巧。

一、故障诊断前的准备工作在进行伺服系统的故障诊断前，需对系统的结构、工作原理、接口电路等进行充分了解，并进行相关的检修操作。

此外，还需对系统进行预防性检修，如清洁、紧固、润滑等，避免由于松动、缺油等原因引起的故障。

二、故障诊断的方法1. 观察法通过观察伺服系统的运行状态、指示灯等，初步判断故障的类型和位置。

此外，还可以通过检查接线端子、电源线、信号线等情况，找出接触不良、线路短路等问题。

2. 测量法通过仪器仪表对伺服系统进行各种信号、电气、机械、液压等方面的测量，如电压、电流、电阻、转速、振动、温度等，确定故障的具体位置。

3. 分离法对伺服系统的各个部分进行拆卸或分离，逐一进行检查，确定出现故障的具体组件。

在拆卸和安装过程中，需注意避免影响其他部件的正常工作，并将拆卸、安装过程中的零部件完好保存。

三、故障维修技巧1. 外部维修法指通过清洁、加润滑油、更换零件等方法，对伺服系统进行外部维修。

外部维修是一种低成本、高效率的维修方式，但对于内部故障无法起到作用。

2. 内部维修法指通过打开设备内部外壳，对故障组件进行检查、更换、修理等，进行内部维修。

内部维修需要具备一定的专业知识和技能，且可能导致设备的二次故障，需谨慎操作。

3. 更换法指直接更换故障组件的方式，即将故障部件直接更换为新的部件。

此方式成本较高，但对于严重的内部故障，更换法是一种较为有效的维修方式。

四、故障预防措施为了减少伺服系统出现故障的可能性，需在平时的使用过程中多注意以下几点：1. 定期清洁、润滑伺服系统，避免因灰尘、污垢、松动等原因引起故障。

伺服电机故障及维修测电阻的方法伺服电机在工业自动化领域中扮演着至关重要的角色，但在长时间使用过程中，可能会遇到各种故障。

其中，测量电阻是诊断伺服电机故障的一种有效方法之一。

本文将介绍伺服电机的常见故障及测量电阻的方法。

伺服电机的常见故障1. 转子失效当伺服电机的转子出现问题时，可能会导致电机无法正常转动或转动不稳定。

此时，需要检查转子的绝缘情况以及转子与定子之间的磨损情况。

2. 电缆连接故障电缆连接不良或损坏会导致信号传输不畅，从而影响伺服电机的运行。

检查电缆连接是否牢固，是否有损坏或破裂是排除故障的重要步骤。

3. 控制器故障控制器是伺服电机运行的核心部件，如果控制器出现故障，可能会导致电机无法正常响应指令。

检查控制器的供电情况及信号传输是否正常也是排查故障的关键。

测量电阻的方法测量伺服电机的电阻是一种简单而有效的检测方法。

下面是一般情况下测量伺服电机电阻的步骤：1.断开电源：在测量电阻之前，一定要先切断电源，以确保安全。

2.拆卸外壳：打开伺服电机的外壳，使电机内部的线圈暴露出来。

3.选择测量点：根据电机使用说明书或者电路图，选择需要测量电阻的两个点。

4.使用万用表：将万用表调至电阻测量档位，并将两个探针分别连接到选定的测量点上。

5.测量数值：读取万用表显示的电阻数值，并与电机规格书上的标准数值进行对比。

如果两者相差较大，则可能意味着电机存在故障。

6.分析结果：根据测量结果，结合之前的故障诊断，进一步确定电机是否存在故障，并采取相应的维修措施。

通过上述步骤，可以快速准确地检测伺服电机的电阻情况，及时发现故障并进行维修，确保电机的正常运行。

综上所述，了解伺服电机的常见故障以及掌握测量电阻的方法对于保障伺服电机的正常运行至关重要。

只有在遇到故障时能够迅速定位问题，并采取有效的维修措施，才能确保生产设备的顺利运行，提高生产效率。

希望本文能对读者有所帮助。

伺服系统的故障诊断与排除方法概述该文档旨在提供一些关于伺服系统故障诊断和排除方法的指导，以帮助解决伺服系统故障。

本文档适用于那些具备一定电子和机械知识的技术人员。

请在尝试任何维修工作之前确保断开电源，并阅读相关设备的操作手册。

故障现象在进行故障诊断和排除之前，我们需要了解伺服系统可能出现的一些常见故障现象。

以下是一些可能的故障现象：1. 伺服系统无法启动或无法正常运行。

2. 伺服系统运行时出现异常噪音或振动。

3. 伺服系统无法实现准确的位置控制。

4. 伺服系统无法实现所需的速度或加速度。

5. 伺服系统无法同时控制多个轴。

故障诊断步骤以下是一些故障诊断和排除步骤，可帮助您找到伺服系统故障的根本原因。

1. 检查电源供应：确保伺服系统的电源供应可靠并且符合规格要求。

2. 检查电缆连接：检查所有电缆连接是否牢固且正确连接，避免松脱或者损坏的连接。

3. 检查电机和传感器：检查伺服驱动器、电机和传感器是否正常工作。

确保没有损坏或磨损的部件。

4. 测试控制信号：使用示波器或多用途测试仪检查控制信号的是否正确发送和接收。

5. 检查程序和参数设置：确认伺服系统的程序和参数设置是否正确。

特别注意位置和速度控制相关的参数设置。

6. 执行故障排除程序：根据设备操作手册中提供的故障排除程序，一步步地检查可能的故障原因并进行修复。

7. 寻求专业帮助：如果您无法准确地确定伺服系统故障的原因或无法自行修复，请及时寻求专业技术支持。

安全注意事项在进行伺服系统的故障诊断和排除工作时，请务必遵守以下安全注意事项：1. 断电：在进行任何维修和检查之前，确保伺服系统的电源已经断开，以防止电击和其他安全事故。

2. 绝缘保护：使用绝缘工具和绝缘手套来防止触电。

3. 防止意外启动：在进行工作时，确保伺服系统的控制器和驱动器没有意外启动的风险。

结论本文档提供了有关伺服系统故障诊断和排除方法的基本指导。

根据具体情况和设备要求，可能需要采取其他特定的措施。

伺服驱动器维修引言伺服驱动器是现代工业自动化中常用的电气设备，负责控制伺服电机的运动和位置。

在使用过程中，由于各种原因，伺服驱动器可能会出现故障或需要进行维修保养。

本文将介绍伺服驱动器的维修方法和常见故障排查过程。

维修方法伺服驱动器的维修可以分为硬件故障和软件故障两部分。

下面将分别介绍两者的维修方法。

硬件故障维修1.检查电源: 首先确认伺服驱动器是否正常接通电源。

检查电源线、保险丝、开关等。

2.检查连接线: 检查伺服驱动器与伺服电机之间的连接线是否松动或出现断路现象。

3.检查电机: 对伺服电机进行检查，观察是否有异响、过热等现象。

如果有异常，说明可能是电机问题。

4.检查传感器: 检查伺服驱动器的传感器，包括位置传感器和速度传感器，确保其正常工作。

5.更换故障部件: 如果确定是某个部件故障，如继电器、电容等，可以尝试更换相应部件。

6.调试和测试: 在维修完成后，对伺服驱动器进行调试和测试，确保其正常工作。

软件故障维修1.软件重置: 尝试对伺服驱动器进行软件重置，恢复出厂设置。

这样可以消除可能存在的软件故障。

2.更新固件: 检查伺服驱动器的固件版本，如果有更新版本可用，可以尝试升级固件。

3.参数调整: 检查伺服驱动器的参数设置，可能是由于参数设置错误导致的故障。

4.故障日志: 查看伺服驱动器的故障日志，了解具体的故障信息。

根据日志可针对性地进行修复。

5.联系供应商: 如果以上方法无法解决问题，可以联系伺服驱动器的供应商寻求进一步的帮助和支持。

常见故障排查过程在进行伺服驱动器维修时，了解常见故障排查过程可以更快地找到故障原因。

以下是几个常见的故障排查步骤：1.观察指示灯: 检查伺服驱动器上的指示灯状态，如是否亮起、闪烁等。

根据指示灯状态可以初步判断故障位置。

2.排除电源故障: 使用万用表检查电源电压是否正常。

如果电源电压不稳定，可能是电源故障导致的。

3.检查通信: 检查伺服驱动器与上位机或PLC的通信是否正常。

伺服电机检测项目及测试方法伺服电机是一种常用的电动机，具有精准定位和速度控制的特点，在许多应用领域得到了广泛应用，如机械制造、自动化设备、机器人等。

为了保证伺服电机的正常运行和性能表现，需要进行相应的检测和测试。

本文将介绍伺服电机的检测项目及测试方法。

一、电机参数测试伺服电机的性能参数是评估其质量和性能的重要指标。

常见的电机参数包括额定电压、额定电流、额定转速、额定扭矩等。

测试这些参数可以通过连接电源和测量设备来实现。

首先需要根据电机的额定电压连接电源，然后通过测量设备（如万用表、电流表、转速计等）进行电流、转速和扭矩的测量。

测试时需要注意保持电机正常运行，避免超过额定值。

二、转矩-转速曲线测试转矩-转速曲线是描述伺服电机扭矩与转速关系的重要曲线。

该曲线可以反映电机的负载能力和动态响应特性。

测试转矩-转速曲线可以通过连接电源和测量设备来实现。

首先需要给电机提供不同的转矩负载，然后通过测量设备测量电机的转速和扭矩。

测试时需要逐渐增加负载，记录相应的扭矩和转速值，最后绘制出转矩-转速曲线图。

三、位置控制精度测试位置控制精度是伺服电机的重要性能指标，直接关系到其定位精度和稳定性。

测试位置控制精度可以通过连接电源、位置传感器和测量设备来实现。

首先需要设置电机的位置控制模式，然后通过测量设备测量电机输出的位置信号。

测试时需要将电机移动到不同的位置，记录相应的位置信号值，并与设定值进行比较，计算出位置控制误差。

测试时需要注意保持电机在稳定状态下进行测试，避免外界干扰。

四、响应时间测试响应时间是伺服电机的重要性能指标，直接关系到其动态响应能力。

测试响应时间可以通过连接电源和测量设备来实现。

首先需要给电机提供一个位置或速度的设定值，然后通过测量设备测量电机输出的位置或速度信号。

测试时需要记录设定值变化与电机响应的时间差，计算出响应时间。

测试时需要注意设定值的变化范围和频率，以及电机的稳定性。

五、温升测试温升是伺服电机长时间运行后产生的热量，直接关系到其散热能力和稳定性。

伺服电机维修一、伺服电机简介伺服电机是一种能够提供精确控制的电机，广泛应用于工业自动化领域。

其具有高精度、高性能、高效率等优点，在生产设备中扮演着重要角色。

然而，长时间使用或操作不当可能导致伺服电机出现故障，需要及时维修。

二、伺服电机故障检测1.外观检查：首先需要对伺服电机的外观进行检查，观察是否有明显的损坏或异常现象。

2.电气检查：使用万用表等工具检测电气连接是否正常，是否有断路或短路等情况。

3.运行测试：通过给伺服电机施加电压，观察其运行情况，检测是否存在震动、异响等异常。

三、伺服电机常见故障1.过载：长时间超负荷运行会导致伺服电机过载，造成损坏。

2.电机线圈短路：电机线圈短路会导致电机无法正常运转。

3.轴承损坏：轴承损坏会导致电机运行噪音大、振动增加等问题。

四、伺服电机维修方法1.更换损坏部件：根据故障情况，更换伺服电机中损坏的部件，如电机线圈、轴承等。

2.清洁调试：定期对伺服电机进行清洁保养，检查电气连接是否松动，确保电机运行正常。

3.校准参数：根据不同的工作场景和需求，调试伺服电机的参数，确保其性能达到最佳状态。

五、伺服电机维修注意事项1.安全第一：在维修伺服电机时，务必断开电源，避免电击等事故发生。

2.专业人士维修：对于复杂的伺服电机故障，最好由专业的维修人员进行处理，避免造成更严重的损坏。

结语伺服电机在工业自动化中担当着重要的角色，定期维护和及时修复故障是确保生产设备正常运行的关键。

通过本文介绍的伺服电机维修方法和注意事项，希望能够帮助读者更好地了解和处理伺服电机故障，确保设备的稳定运行。

伺服驱动器的工作模式与伺服驱动器的测试方法伺服驱动器是用来控制伺服电机的一种控制器，伺服驱动器其作用类似于变频器作用于普通交流马达，属于伺服系统的一部分。

目前主流的伺服驱动器均采用数字信号处理器（DSP）作为控制核心，可以实现比较复杂的控制算法，实现数字化、网络化和智能化。

功率器件普遍采用以智能功率模块（IPM）为核心设计的驱动电路，IPM内部集成了驱动电路，同时具有过电压、过电流、过热、欠压等故障检测保护电路，在主回路中还加入软启动电路，以减小启动过程对驱动器的冲击。

功率驱动单元首先通过三相全桥整流电路对输入的三相电或者市电进行整流，得到相应的直流电。

经过整流好的三相电或市电，再通过三相正弦PWM电压型逆变器变频来驱动三相永磁式同步交流伺服电机。

功率驱动单元的整个过程可以简单的说就是AC-DC-AC的过程。

整流单元（AC-DC）主要的拓扑电路是三相全桥不控整流电路。

伺服驱动器一般可以采用位置、速度和力矩三种控制方式，主要应用于高精度的定位系统，目前是传动技术的高端。

随着伺服系统的大规模应用，伺服驱动器使用、伺服驱动器调试、伺服驱动器维修都是伺服驱动器在当今比较重要的技术课题，越来越多工控技术服务商对伺服驱动器进行了技术深层次研究。

伺服驱动器是现代运动控制的重要组成部分，被广泛应用于工业机器人及数控加工中心等自动化设备中。

尤其是应用于控制交流永磁同步电机的伺服驱动器已经成为国内外研究热点。

当前交流伺服驱动器设计中普遍采用基于矢量控制的电流、速度、位置3闭环控制算法。

该算法中速度闭环设计合理与否，对于整个伺服控制系统，特别是速度控制性能的发挥起到关键作用。

在伺服驱动器速度闭环中，电机转子实时速度测量精度对于改善速度环的转速控制动静态特性至关重要。

为寻求测量精度与系统成本的平衡，一般采用增量式光电编码器作为测速传感器，与其对应的常用测速方法为M/T测速法。

M/T测速法虽然具有一定的测量精度和较宽的测量范围，但这种方法有其固有的缺陷，主要包括：（1）测速周期内必须检测到至少一个完整的码盘脉冲，限制了最低可测转速；（2）用于测速的2个控制系统定时器开关难以严格保持同步，在速度变化较大的测量场合中无法保证测速精度。
