伺服驱动器测试技巧

伺服电机的控制精度测试方法伺服电机是一种能够根据输入信号进行反馈控制的电机，具有精准、稳定的特点，被广泛应用于工业控制、机器人、自动化设备中。

在实际应用中，准确评估伺服电机的控制精度对于保证机器稳定运行和提高生产效率至关重要。

本文将介绍伺服电机控制精度测试的方法。

一、测试设备准备在进行伺服电机控制精度测试前，我们需要做好以下准备工作：1. 伺服电机及驱动器：确保电机和驱动器正常工作，参数设置正确。

2. 位置传感器：如编码器、光栅尺等，用于获取电机位置反馈信号。

3. 控制器：用于控制电机和记录测试数据，可以使用PLC、单片机或者计算机等。

4. 测试载荷：可以是机械负载，比如负载转台或负载摆杆，也可以是模拟负载，比如电阻器和电容器组成的电路。

二、测试方法伺服电机的控制精度测试方法主要包括位置控制精度测试和速度控制精度测试。

1. 位置控制精度测试位置控制精度测试旨在评估伺服电机在给定位置时的实际运动误差。

具体步骤如下：1.1 设置目标位置：根据实际应用需求，确定目标位置。

1.2 归零操作：将伺服电机回到初始位置，确保起点准确。

1.3 控制方式设定：选择适当的控制方式，如位置模式控制。

1.4 启动伺服控制：根据设定的目标位置和控制方式，启动伺服控制。

1.5 记录测试数据：使用位置传感器获取伺服电机的实际位置数据，与目标位置进行比较，记录实际误差。

1.6 分析数据：根据实际误差数据进行统计分析，可以使用均方根误差（Root Mean Square Error, RMSE）来评估位置控制精度。

2. 速度控制精度测试速度控制精度测试旨在评估伺服电机在给定速度时的实际运行精度。

具体步骤如下：2.1 设置目标速度：根据实际应用需求，确定目标速度。

2.2 归零操作：将伺服电机回到初始位置，确保起点准确。

2.3 控制方式设定：选择适当的控制方式，如速度模式控制。

2.4 启动伺服控制：根据设定的目标速度和控制方式，启动伺服控制。

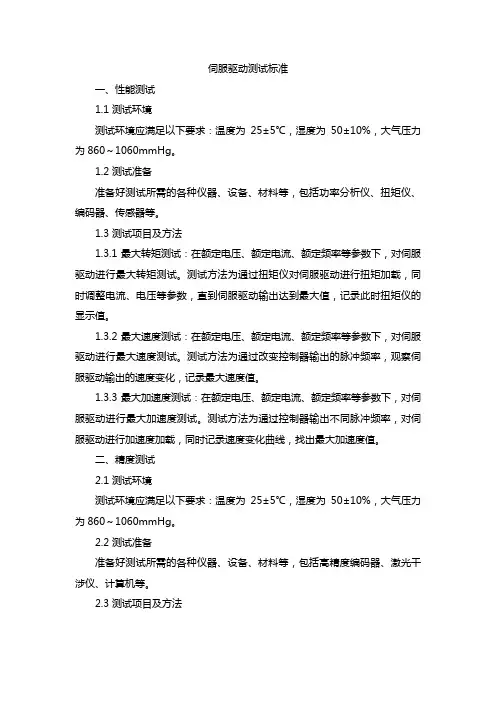

伺服驱动测试标准一、性能测试1.1 测试环境测试环境应满足以下要求：温度为25±5℃，湿度为50±10%，大气压力为860～1060mmHg。

1.2 测试准备准备好测试所需的各种仪器、设备、材料等，包括功率分析仪、扭矩仪、编码器、传感器等。

1.3 测试项目及方法1.3.1 最大转矩测试：在额定电压、额定电流、额定频率等参数下，对伺服驱动进行最大转矩测试。

测试方法为通过扭矩仪对伺服驱动进行扭矩加载，同时调整电流、电压等参数，直到伺服驱动输出达到最大值，记录此时扭矩仪的显示值。

1.3.2 最大速度测试：在额定电压、额定电流、额定频率等参数下，对伺服驱动进行最大速度测试。

测试方法为通过改变控制器输出的脉冲频率，观察伺服驱动输出的速度变化，记录最大速度值。

1.3.3 最大加速度测试：在额定电压、额定电流、额定频率等参数下，对伺服驱动进行最大加速度测试。

测试方法为通过控制器输出不同脉冲频率，对伺服驱动进行加速度加载，同时记录速度变化曲线，找出最大加速度值。

二、精度测试2.1 测试环境测试环境应满足以下要求：温度为25±5℃，湿度为50±10%，大气压力为860～1060mmHg。

2.2 测试准备准备好测试所需的各种仪器、设备、材料等，包括高精度编码器、激光干涉仪、计算机等。

2.3 测试项目及方法2.3.1 定位精度测试：将伺服驱动安装在精密传动机构上，通过控制器输出不同脉冲频率，同时记录伺服驱动输出的位置变化，与高精度编码器或激光干涉仪的测量结果进行比较，计算定位精度。

2.3.2 重复精度测试：在相同条件下，对伺服驱动进行多次重复运动，记录每次运动的位置变化曲线，计算重复运动的位置偏差及重复精度。

三、可靠性测试3.1 测试环境测试环境应满足以下要求：温度为-10～40℃，湿度为30%～70%，大气压力为700～1100mmHg。

3.2 测试准备准备好测试所需的各种仪器、设备、材料等，包括负载模拟器、温度循环箱、振动台等。

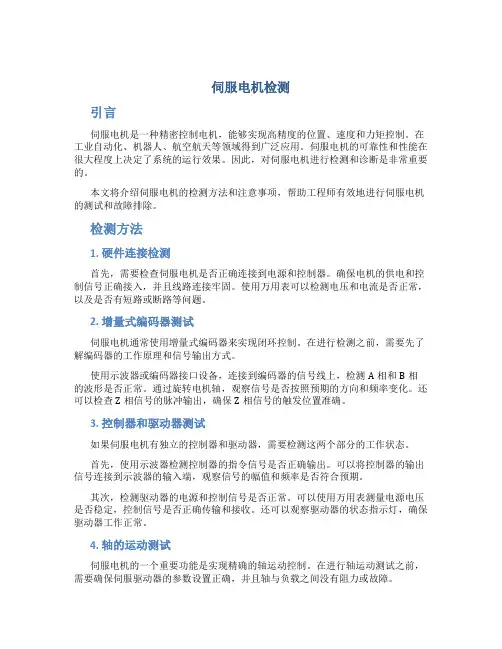

伺服电机检测引言伺服电机是一种精密控制电机，能够实现高精度的位置、速度和力矩控制。

在工业自动化、机器人、航空航天等领域得到广泛应用。

伺服电机的可靠性和性能在很大程度上决定了系统的运行效果。

因此，对伺服电机进行检测和诊断是非常重要的。

本文将介绍伺服电机的检测方法和注意事项，帮助工程师有效地进行伺服电机的测试和故障排除。

检测方法1. 硬件连接检测首先，需要检查伺服电机是否正确连接到电源和控制器。

确保电机的供电和控制信号正确接入，并且线路连接牢固。

使用万用表可以检测电压和电流是否正常，以及是否有短路或断路等问题。

2. 增量式编码器测试伺服电机通常使用增量式编码器来实现闭环控制。

在进行检测之前，需要先了解编码器的工作原理和信号输出方式。

使用示波器或编码器接口设备，连接到编码器的信号线上，检测A相和B相的波形是否正常。

通过旋转电机轴，观察信号是否按照预期的方向和频率变化。

还可以检查Z相信号的脉冲输出，确保Z相信号的触发位置准确。

3. 控制器和驱动器测试如果伺服电机有独立的控制器和驱动器，需要检测这两个部分的工作状态。

首先，使用示波器检测控制器的指令信号是否正确输出。

可以将控制器的输出信号连接到示波器的输入端，观察信号的幅值和频率是否符合预期。

其次，检测驱动器的电源和控制信号是否正常。

可以使用万用表测量电源电压是否稳定，控制信号是否正确传输和接收。

还可以观察驱动器的状态指示灯，确保驱动器工作正常。

4. 轴的运动测试伺服电机的一个重要功能是实现精确的轴运动控制。

在进行轴运动测试之前，需要确保伺服驱动器的参数设置正确，并且轴与负载之间没有阻力或故障。

可以使用控制器发送指令，让电机按照不同的速度和位置进行运动。

通过观察电机的运动轨迹和实际位置，检查是否与预期相符。

如果发现轨迹偏移或位置不准确的情况，可能是参数设置错误或者编码器信号异常。

5. 力矩和负载测试伺服电机通常需要控制一定的力矩或扭矩。

在进行力矩和负载测试之前，需要先了解电机的额定力矩和负载能力。

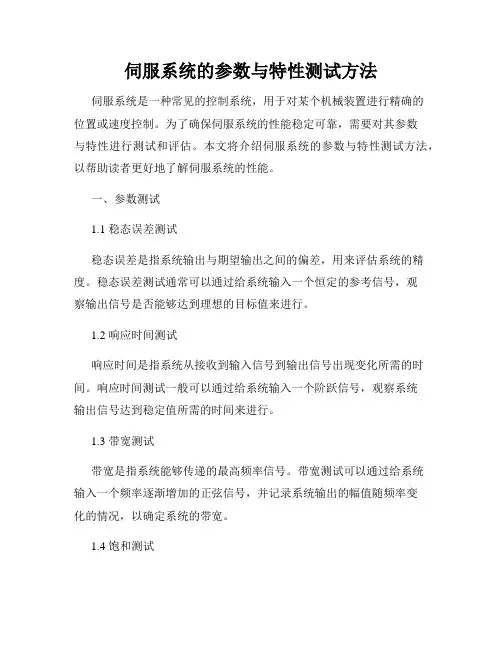

伺服系统的参数与特性测试方法伺服系统是一种常见的控制系统，用于对某个机械装置进行精确的位置或速度控制。

为了确保伺服系统的性能稳定可靠，需要对其参数与特性进行测试和评估。

本文将介绍伺服系统的参数与特性测试方法，以帮助读者更好地了解伺服系统的性能。

一、参数测试1.1 稳态误差测试稳态误差是指系统输出与期望输出之间的偏差，用来评估系统的精度。

稳态误差测试通常可以通过给系统输入一个恒定的参考信号，观察输出信号是否能够达到理想的目标值来进行。

1.2 响应时间测试响应时间是指系统从接收到输入信号到输出信号出现变化所需的时间。

响应时间测试一般可以通过给系统输入一个阶跃信号，观察系统输出信号达到稳定值所需的时间来进行。

1.3 带宽测试带宽是指系统能够传递的最高频率信号。

带宽测试可以通过给系统输入一个频率逐渐增加的正弦信号，并记录系统输出的幅值随频率变化的情况，以确定系统的带宽。

1.4 饱和测试饱和是指当输入信号的幅值超过系统能够处理的范围时，系统输出不再随之变化的现象。

饱和测试可以通过逐渐增加输入信号的幅值，观察系统输出信号是否出现饱和现象来进行。

二、特性测试2.1 线性度测试线性度是指系统输出与输入之间的关系是否为线性关系。

线性度测试可以通过给系统输入一系列不同幅值的信号，观察输出信号与输入信号之间是否存在线性偏差来进行。

2.2 跨越能力测试跨越能力是指系统对快速变化输入信号的响应能力。

跨越能力测试可以通过给系统输入一个快速变化的信号，观察系统输出信号是否能够准确地跟随输入信号进行。

2.3 抗干扰性测试抗干扰性是指系统对外部干扰信号的抑制能力。

抗干扰性测试可以通过给系统输入一个包含噪声或干扰的信号，观察系统输出信号是否能够保持稳定，不受干扰的影响。

2.4 震动测试震动测试是评估系统在面对外界机械振动或冲击时的稳定性能力。

震动测试可以通过给系统施加不同频率和幅值的振动输入，观察系统输出信号是否能够稳定地保持在目标值附近。

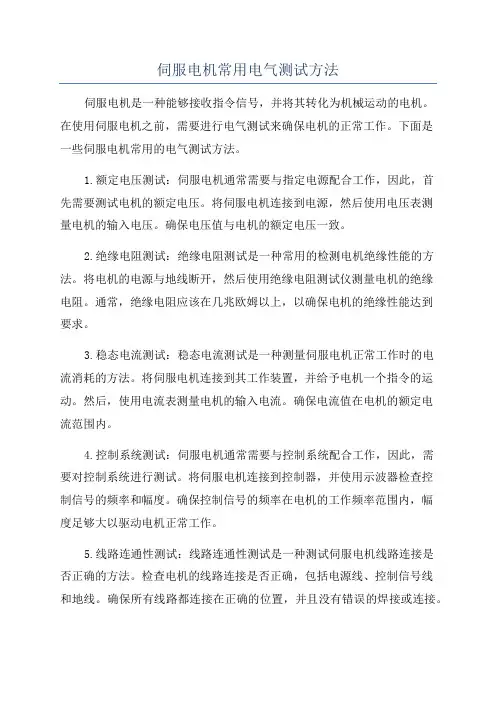

伺服电机常用电气测试方法伺服电机是一种能够接收指令信号，并将其转化为机械运动的电机。

在使用伺服电机之前，需要进行电气测试来确保电机的正常工作。

下面是一些伺服电机常用的电气测试方法。

1.额定电压测试：伺服电机通常需要与指定电源配合工作，因此，首先需要测试电机的额定电压。

将伺服电机连接到电源，然后使用电压表测量电机的输入电压。

确保电压值与电机的额定电压一致。

2.绝缘电阻测试：绝缘电阻测试是一种常用的检测电机绝缘性能的方法。

将电机的电源与地线断开，然后使用绝缘电阻测试仪测量电机的绝缘电阻。

通常，绝缘电阻应该在几兆欧姆以上，以确保电机的绝缘性能达到要求。

3.稳态电流测试：稳态电流测试是一种测量伺服电机正常工作时的电流消耗的方法。

将伺服电机连接到其工作装置，并给予电机一个指令的运动。

然后，使用电流表测量电机的输入电流。

确保电流值在电机的额定电流范围内。

4.控制系统测试：伺服电机通常需要与控制系统配合工作，因此，需要对控制系统进行测试。

将伺服电机连接到控制器，并使用示波器检查控制信号的频率和幅度。

确保控制信号的频率在电机的工作频率范围内，幅度足够大以驱动电机正常工作。

5.线路连通性测试：线路连通性测试是一种测试伺服电机线路连接是否正确的方法。

检查电机的线路连接是否正确，包括电源线、控制信号线和地线。

确保所有线路都连接在正确的位置，并且没有错误的焊接或连接。

6.动态响应测试：动态响应测试是一种测试伺服电机响应速度和准确度的方法。

给予伺服电机一个快速的指令运动，并使用示波器测量电机的实际运动。

比较实际运动和指令运动之间的差异，以评估伺服电机的动态响应性能。

总之，以上介绍了一些常用的伺服电机电气测试方法，包括额定电压测试、绝缘电阻测试、稳态电流测试、控制系统测试、线路连通性测试和动态响应测试。

这些测试方法可以确保伺服电机的正常工作，并确保其性能符合要求。

相信对伺服电机有些了解的朋友都知道电机是需要测试的，但是知道电机如何正确测试的朋友应该不多，具体的测试步骤了解的也比较少。

下面就给到大家具体介绍。

1、先测试一下电机，任何电路也不用连接，把电机的三根线任意两根短路在一起，用手转动电机轴，感觉起来有阻力，那就OK。

2、把伺服驱动器按图纸接上电源(例如用了调压器，从100V调到220V，怕驱动器是100V的)，通电，驱动器正常，有错误信息显示，对照说明书，是显示了编码器有故障的错误，这个也正常，还没有连接编码器呢。

3、接上编码器，再开机，没有任何错误显示了。

4、按照说明书上设置驱动器。

例如设置了“速度控制模式”，然后旋动电位器，伺服电机没有转动。

按说明书上的说明，调整拨动开关，最后把“Servo-ON”拨动以后，电机一下子锁定了，OK!然后旋动电位器，使SPR/TRQR输入引脚有电压，好!电机转动起来了。

伺服驱动器上的转数达到了1000、2000、3000最后可到4000多转。

说明书上推荐是3000转的，再高速可能会有些问题。

5、重新设置了伺服驱动器，改成“位置控制模式”，把运动控制卡(或者使用MACH3，连接电脑并行口)接到脉冲、方向接口上，电机也转动了!按照500Kpps的输出速率，驱动器上显示出了3000rpm。

正反转都可自行控制。

6、再调节一下运动控制卡，和做的小连接板。

板子上的LED阵列是为了测试输出用的，插座是连接两相编码器的，另一个插座是输出脉冲/方向的，开关、按钮是测试I/O输入的。

由于伺服电机的检测要求较高，如果每次检测都要有专门的人员，那么会消耗大量人力，不如直接购置一台减速器测试系统，将专业的事情交给专业的设备，节省了人力，又提高了效率。

以上就是由四川志方科技有限公司为大家整理提供的关于伺服电机测试的相关信息，如果还想了解更多建议咨询专业机构。

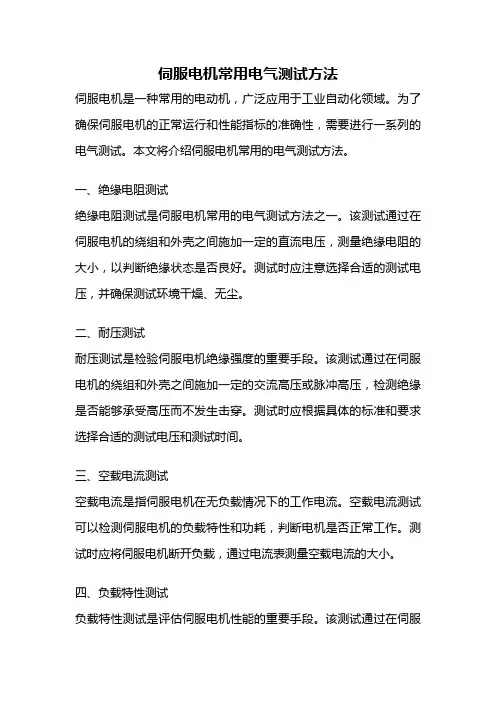

伺服电机常用电气测试方法伺服电机是一种常用的电动机，广泛应用于工业自动化领域。

为了确保伺服电机的正常运行和性能指标的准确性，需要进行一系列的电气测试。

本文将介绍伺服电机常用的电气测试方法。

一、绝缘电阻测试绝缘电阻测试是伺服电机常用的电气测试方法之一。

该测试通过在伺服电机的绕组和外壳之间施加一定的直流电压，测量绝缘电阻的大小，以判断绝缘状态是否良好。

测试时应注意选择合适的测试电压，并确保测试环境干燥、无尘。

二、耐压测试耐压测试是检验伺服电机绝缘强度的重要手段。

该测试通过在伺服电机的绕组和外壳之间施加一定的交流高压或脉冲高压，检测绝缘是否能够承受高压而不发生击穿。

测试时应根据具体的标准和要求选择合适的测试电压和测试时间。

三、空载电流测试空载电流是指伺服电机在无负载情况下的工作电流。

空载电流测试可以检测伺服电机的负载特性和功耗，判断电机是否正常工作。

测试时应将伺服电机断开负载，通过电流表测量空载电流的大小。

四、负载特性测试负载特性测试是评估伺服电机性能的重要手段。

该测试通过在伺服电机上施加一定的负载，测量电机的转矩、速度和位置响应等参数，以评估电机的动态响应和控制性能。

测试时应根据具体的负载情况选择合适的测试方法和仪器设备。

五、温升测试温升测试是评估伺服电机散热性能和工作稳定性的重要手段。

该测试通过在伺服电机连续工作一段时间后，测量电机的温升情况，以判断电机是否能够在长时间工作时保持正常温度。

测试时应注意控制环境温度，并使用合适的温度计或红外测温仪进行测量。

六、电流波形测试电流波形测试是评估伺服电机控制性能的重要手段。

该测试通过在伺服电机上施加一定的输入信号，测量电机输出的电流波形，以判断电机控制系统的稳定性和输出精度。

测试时应使用示波器或功率分析仪等设备进行测量，并注意选择合适的采样频率和时间段。

以上是伺服电机常用的电气测试方法，通过这些测试可以全面评估伺服电机的性能和工作状态。

在进行测试时，应注意选择合适的测试方法和仪器设备，并严格按照测试标准和要求进行操作，以确保测试结果的准确性和可靠性。

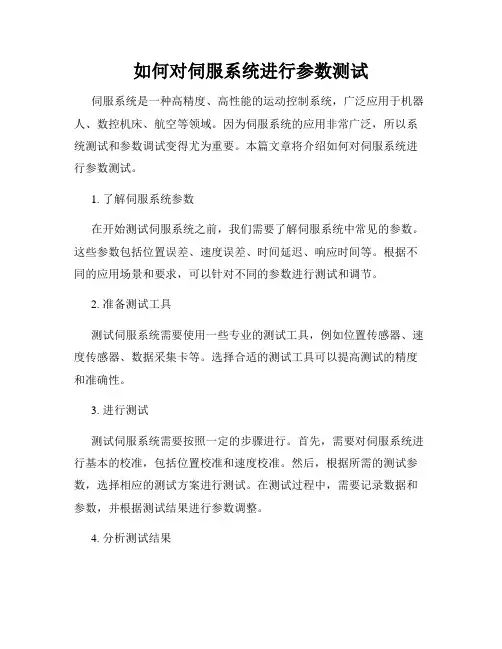

如何对伺服系统进行参数测试伺服系统是一种高精度、高性能的运动控制系统，广泛应用于机器人、数控机床、航空等领域。

因为伺服系统的应用非常广泛，所以系统测试和参数调试变得尤为重要。

本篇文章将介绍如何对伺服系统进行参数测试。

1. 了解伺服系统参数在开始测试伺服系统之前，我们需要了解伺服系统中常见的参数。

这些参数包括位置误差、速度误差、时间延迟、响应时间等。

根据不同的应用场景和要求，可以针对不同的参数进行测试和调节。

2. 准备测试工具测试伺服系统需要使用一些专业的测试工具，例如位置传感器、速度传感器、数据采集卡等。

选择合适的测试工具可以提高测试的精度和准确性。

3. 进行测试测试伺服系统需要按照一定的步骤进行。

首先，需要对伺服系统进行基本的校准，包括位置校准和速度校准。

然后，根据所需的测试参数，选择相应的测试方案进行测试。

在测试过程中，需要记录数据和参数，并根据测试结果进行参数调整。

4. 分析测试结果测试结果的分析包括对测试过程中记录的数据进行分析和比较。

可以将测试结果与伺服系统的理论性能进行比较，找出其中的差异和问题，并进行相应的调整。

5. 不断优化伺服系统的性能和稳定性是需要不断优化的。

通过对伺服系统进行参数测试和调试，可以进一步提高系统的精度和性能。

在实际应用中，还可以通过不断优化伺服系统的控制算法和参数，进一步提高系统的性能和稳定性。

总之，伺服系统的参数测试是非常重要的一项工作。

通过对伺服系统的参数进行测试和调试，可以进一步提高系统的性能和稳定性，满足不同领域的应用需求。

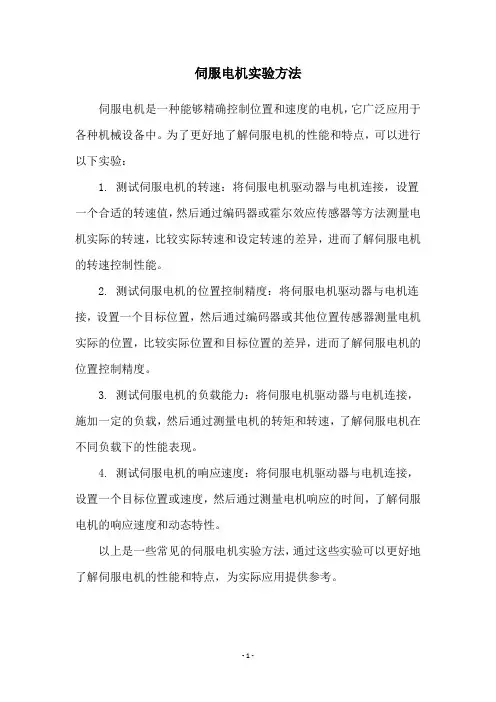

伺服电机实验方法
伺服电机是一种能够精确控制位置和速度的电机，它广泛应用于各种机械设备中。

为了更好地了解伺服电机的性能和特点，可以进行以下实验：
1. 测试伺服电机的转速：将伺服电机驱动器与电机连接，设置一个合适的转速值，然后通过编码器或霍尔效应传感器等方法测量电机实际的转速，比较实际转速和设定转速的差异，进而了解伺服电机的转速控制性能。

2. 测试伺服电机的位置控制精度：将伺服电机驱动器与电机连接，设置一个目标位置，然后通过编码器或其他位置传感器测量电机实际的位置，比较实际位置和目标位置的差异，进而了解伺服电机的位置控制精度。

3. 测试伺服电机的负载能力：将伺服电机驱动器与电机连接，施加一定的负载，然后通过测量电机的转矩和转速，了解伺服电机在不同负载下的性能表现。

4. 测试伺服电机的响应速度：将伺服电机驱动器与电机连接，设置一个目标位置或速度，然后通过测量电机响应的时间，了解伺服电机的响应速度和动态特性。

以上是一些常见的伺服电机实验方法，通过这些实验可以更好地了解伺服电机的性能和特点，为实际应用提供参考。

- 1 -。

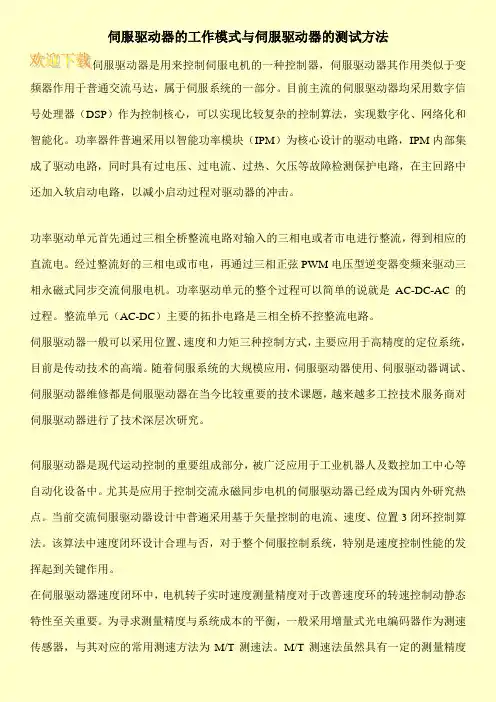

伺服驱动器的工作模式与伺服驱动器的测试方法伺服驱动器是用来控制伺服电机的一种控制器，伺服驱动器其作用类似于变频器作用于普通交流马达，属于伺服系统的一部分。

目前主流的伺服驱动器均采用数字信号处理器（DSP）作为控制核心，可以实现比较复杂的控制算法，实现数字化、网络化和智能化。

功率器件普遍采用以智能功率模块（IPM）为核心设计的驱动电路，IPM内部集成了驱动电路，同时具有过电压、过电流、过热、欠压等故障检测保护电路，在主回路中还加入软启动电路，以减小启动过程对驱动器的冲击。

功率驱动单元首先通过三相全桥整流电路对输入的三相电或者市电进行整流，得到相应的直流电。

经过整流好的三相电或市电，再通过三相正弦PWM电压型逆变器变频来驱动三相永磁式同步交流伺服电机。

功率驱动单元的整个过程可以简单的说就是AC-DC-AC的过程。

整流单元（AC-DC）主要的拓扑电路是三相全桥不控整流电路。

伺服驱动器一般可以采用位置、速度和力矩三种控制方式，主要应用于高精度的定位系统，目前是传动技术的高端。

随着伺服系统的大规模应用，伺服驱动器使用、伺服驱动器调试、伺服驱动器维修都是伺服驱动器在当今比较重要的技术课题，越来越多工控技术服务商对伺服驱动器进行了技术深层次研究。

伺服驱动器是现代运动控制的重要组成部分，被广泛应用于工业机器人及数控加工中心等自动化设备中。

尤其是应用于控制交流永磁同步电机的伺服驱动器已经成为国内外研究热点。

当前交流伺服驱动器设计中普遍采用基于矢量控制的电流、速度、位置3闭环控制算法。

该算法中速度闭环设计合理与否，对于整个伺服控制系统，特别是速度控制性能的发挥起到关键作用。

在伺服驱动器速度闭环中，电机转子实时速度测量精度对于改善速度环的转速控制动静态特性至关重要。

为寻求测量精度与系统成本的平衡，一般采用增量式光电编码器作为测速传感器，与其对应的常用测速方法为M/T测速法。

M/T测速法虽然具有一定的测量精度。

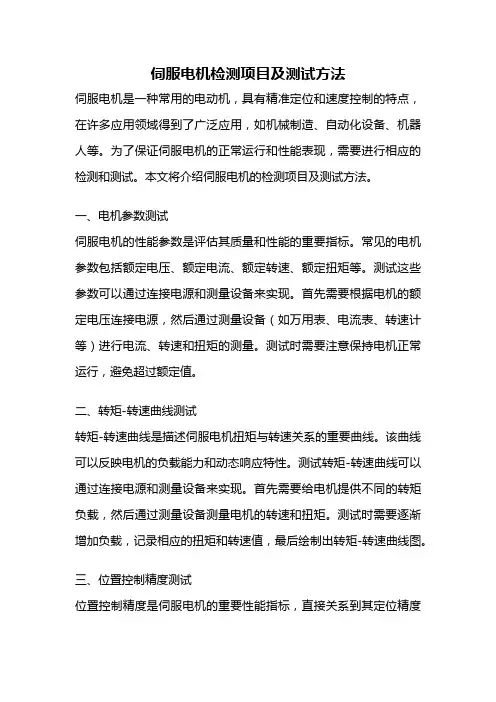

伺服电机检测项目及测试方法伺服电机是一种常用的电动机，具有精准定位和速度控制的特点，在许多应用领域得到了广泛应用，如机械制造、自动化设备、机器人等。

为了保证伺服电机的正常运行和性能表现，需要进行相应的检测和测试。

本文将介绍伺服电机的检测项目及测试方法。

一、电机参数测试伺服电机的性能参数是评估其质量和性能的重要指标。

常见的电机参数包括额定电压、额定电流、额定转速、额定扭矩等。

测试这些参数可以通过连接电源和测量设备来实现。

首先需要根据电机的额定电压连接电源，然后通过测量设备（如万用表、电流表、转速计等）进行电流、转速和扭矩的测量。

测试时需要注意保持电机正常运行，避免超过额定值。

二、转矩-转速曲线测试转矩-转速曲线是描述伺服电机扭矩与转速关系的重要曲线。

该曲线可以反映电机的负载能力和动态响应特性。

测试转矩-转速曲线可以通过连接电源和测量设备来实现。

首先需要给电机提供不同的转矩负载，然后通过测量设备测量电机的转速和扭矩。

测试时需要逐渐增加负载，记录相应的扭矩和转速值，最后绘制出转矩-转速曲线图。

三、位置控制精度测试位置控制精度是伺服电机的重要性能指标，直接关系到其定位精度和稳定性。

测试位置控制精度可以通过连接电源、位置传感器和测量设备来实现。

首先需要设置电机的位置控制模式，然后通过测量设备测量电机输出的位置信号。

测试时需要将电机移动到不同的位置，记录相应的位置信号值，并与设定值进行比较，计算出位置控制误差。

测试时需要注意保持电机在稳定状态下进行测试，避免外界干扰。

四、响应时间测试响应时间是伺服电机的重要性能指标，直接关系到其动态响应能力。

测试响应时间可以通过连接电源和测量设备来实现。

首先需要给电机提供一个位置或速度的设定值，然后通过测量设备测量电机输出的位置或速度信号。

测试时需要记录设定值变化与电机响应的时间差，计算出响应时间。

测试时需要注意设定值的变化范围和频率，以及电机的稳定性。

五、温升测试温升是伺服电机长时间运行后产生的热量，直接关系到其散热能力和稳定性。

干货| 伺服驱动器频带宽度的测试《JB/T10184-2014交流伺服驱动器通用技术条件》规定了伺服驱动器频带宽度的测试方法：驱动器输入正弦波转速指令，其幅值为额定转速指令值的0.01倍，频率由1Hz逐渐升高，记录电动机对应的转速曲线，随着指令正弦波频率的提高，电动机转速的波形曲线对指令正弦波曲线的相位滞后逐渐增大，而幅值逐渐减小。

测取相位滞后增大至90°时的频率作为90°相移的频带宽度；幅值减小至1/√2倍的频率作为-3dB频带宽度，以先达到的条件为准。

下文对该测试方法进行相关解释，为了方便描述，将该标准简称为《通用技术条件》。

伺服驱动器的控制信号端子中，有1~2个模拟电压信号指令输入端子，用于转速或转矩指令的外部输入，在习惯上常称为“伺服驱动器的AD端口”。

一般转速指令为幅值±10V 的正弦波信号。

如图1所示。

图1伺服驱动器模拟量控制信号输入如果伺服驱动器对输入指令不设置阈值(电压死区)，理想情况下，+10V对应电机正转的额定速度，-10V则对应电机反转的额定速度，指令电压幅值的变化，电机转速也随之线性变化，如图2所示。

图2电机转速与输入信号幅值的关系《通用技术条件》：“驱动器输入正弦波转速指令，其幅值为额定转速指令值的0.01倍”。

假设转速指令幅值为±10V，并且电机的额定转速为6000RPM，即当输入幅值为0.1V的正弦波电压信号，此时伺服电机的转速为60RPM。

《通用技术条件》：“频率由1Hz逐渐升高，记录电动机对应的转速曲线”正弦波频率由1Hz逐渐升高，如图3所示。

图3正弦波转速指令在该指令的控制下，伺服电机进行以正向加速——正向减速——反向加速——反向减速四个运动为一个周期的动作，正弦波指令信号在一定的频率时，伺服电机的最高转速为60RPM，随着指令正弦波频率的提高，电动机转速的波形曲线对指令正弦波曲线的相位滞后逐渐增大，而幅值逐渐减小。

《通用技术条件》：“测取相位滞后增大至90°时的频率作为90°相移的频带宽度；幅值减小至1/√2倍的频率作为-3dB频带宽度，以先达到的条件为准。

伺服控制器性能测试及优化方法研究伺服控制器是一个关键的元件，用于控制机械运动的位置、速度和加速度。

它被广泛应用于工业、科研和家庭设备中。

伺服控制器的性能直接影响到机械系统的运动精度和稳定性。

因此，对伺服控制器的性能测试和优化方法进行研究具有重要的意义。

一、伺服控制器性能测试伺服控制器的性能测试可以分为静态和动态两个方面。

静态测试通常包括位置偏差、速度误差、加速度误差等参数的测试。

动态测试通常包括频率响应、相位延迟、阻尼比等参数的测试。

1. 静态测试某品牌伺服控制器静态测试方法如下：（1）位置偏差测试在运动状态下，记录实际位置和设定位置之差的平均值和标准差。

实现方法：在速度和加速度设定为0的情况下，对机械系统进行位移测试，并计算出位移误差；（2）速度误差测试在加速度设定为0的情况下，将速度设定为固定值，记录实际速度和设定速度之差的平均值和标准差。

实现方法：通过改变伺服参数，控制系统运动到给定速度并记录实际速度；（3）加速度误差测试在速度设定为0的情况下，将加速度设定为固定值，记录实际加速度和设定加速度之差的平均值和标准差。

实现方法：通过改变伺服参数，控制系统运动到给定加速度并记录实际加速度。

2. 动态测试某品牌伺服控制器动态测试方法如下：（1）频率响应测试在设定频率下，测量输出和输入信号的幅度比，并将结果绘制为幅频特性曲线。

实现方法：通过改变频率和振幅，记录系统的输出和输入，绘制幅频曲线；（2）相位延迟测试在设定频率下，测量控制系统输出信号与输入信号之间的相位差，并将结果绘制为相频特性曲线。

实现方法：通过改变频率和相位，记录系统的输出和输入，绘制相频曲线；（3）阻尼比测试在系统响应一个阶跃信号时，测量过渡时间和阻尼比，并计算系统的反应速度和稳定性。

实现方法：通过改变伺服参数，记录系统的过渡时间和阻尼比。

二、伺服控制器性能优化方法对伺服控制器的性能进行优化可以提高机械系统的响应速度和稳定性。

常用的优化方法有：1. 参数优化通过改变伺服参数，如增益、积分时间和微分时间，可以优化系统响应速度和稳定性。

伺服驱动短路检测方法嘿，咱今儿就来聊聊伺服驱动短路检测这档子事儿！你说这伺服驱动啊，就像是机器的小马达，要是它出了啥问题，那可就麻烦咯！就好比一辆汽车，发动机要是有毛病，还咋跑得欢呀！那怎么检测它是不是短路了呢？咱可以先从外观上瞅瞅。

就像看一个人是不是生病了，先看看脸色咋样嘛。

看看那些线路啊、接口啊，有没有啥明显的破损、烧焦的痕迹。

要是有，那十有八九就是短路啦！这不是很简单的道理嘛！然后呢，可以用万用表来测一测。

这万用表就像是医生的听诊器，能听出机器的“心跳”是不是正常。

把表笔往那儿一搭，看看电阻值啥的是不是在正常范围内。

要是不正常，嘿嘿，那可能就有问题咯！还可以通过观察设备的运行状态来判断。

如果机器突然变得怪怪的，比如发出奇怪的声音啦，或者动作不顺畅啦，那可就得留意啦！这就好像一个人平时好好的，突然走路一瘸一拐的，那肯定是哪儿不舒服呀！再给你打个比方，这伺服驱动短路就像是家里的电路跳闸了，你得找到是哪个电器出了问题，才能解决呀！咱检测的时候就得细心细心再细心，不能放过任何一个小细节。

有时候啊，可能得把机器拆开一部分来检测。

这就像是给病人做手术，得小心翼翼地打开，找到病因。

可别大手大脚的，把好的地方也给弄坏了哟！检测伺服驱动短路可不是一件容易的事儿，但咱也不能怕呀！只要咱按照方法一步一步来，总能找到问题所在。

这就跟找宝藏似的，得有耐心，还得有方法。

咱平时也得好好爱护这伺服驱动，就跟爱护咱自己的身体一样。

别让它太累了，该休息的时候就让它休息休息。

也别让它接触到那些不该碰的东西，免得受伤。

总之呢，检测伺服驱动短路需要我们用心去做，不能马虎。

只有这样，才能让我们的机器健康地运行，为我们好好工作呀！这可不是开玩笑的事儿，你说对吧？咱可不能让这小小的短路问题影响了大局呀！。

如何对伺服系统进行功率测试对伺服系统进行功率测试的方法和步骤伺服系统是一种基于反馈机制的控制系统，它能够根据输入信号自适应地调整输出信号。

在机械加工、自动化生产等领域中广泛应用。

为了确保伺服系统的性能和稳定性，对其进行功率测试是不可或缺的一步。

本文将详细介绍如何对伺服系统进行功率测试的方法和步骤。

一、仪器和设备的准备进行伺服系统功率测试需要准备的仪器和设备有：功率计、伺服电机、电源、示波器等。

其中，功率计用于测量伺服系统的输入功率和输出功率，伺服电机则是被测试的对象，而电源和示波器则是测试中必不可少的辅助设备。

二、测试步骤1. 连接电源和示波器：将电源接入伺服系统，并连接示波器以获取输入和输出信号。

2. 设置功率计：根据伺服电机的额定电压、电流和功率等参数，设置功率计的测量范围和单位，为后续的功率测试打下基础。

3. 测量输入功率：将伺服电机的输入端与电源相连，将功率计的正负极分别与电源的正负极相连，此时，功率计将自动显示出伺服电机的输入功率。

4. 测量输出功率：将伺服电机的输出端与负载相连，此时，功率计将自动显示出伺服电机的输出功率。

5. 计算效率和功率因数：根据输入功率和输出功率的测量结果，可以计算出伺服电机的效率和功率因数。

其中，效率等于输出功率除以输入功率，功率因数等于有功功率除以视在功率。

6. 分析测试结果：根据功率测试的结果，可以评估伺服系统的性能和稳定性。

若伺服电机的效率和功率因数达到预期值，则说明该伺服系统具有良好的性能和稳定性。

反之，则需要进一步检查并调整伺服系统的参数和配置。

三、注意事项1. 在进行伺服系统功率测试之前，需确保所有仪器和设备的运行状态良好，且已经进行了校准和调试。

2. 在测试过程中，需注意安全操作，如佩戴绝缘手套、使用绝缘工具等，以避免因电击等安全事故的发生。

3. 测试完毕后，需将所有仪器和设备存放在干燥、通风、安全的地方，以减少损坏和故障的可能性。

综上所述，对伺服系统进行功率测试是保证其性能和稳定性的重要步骤。

如何对伺服系统进行灵敏度测试伺服系统是现代工业自动化的重要组成部分，在各种机电控制领域中得到了广泛应用。

伺服系统需要不断地进行测试和检验，以确保其稳定性和可靠性。

其中，灵敏度测试是检验伺服系统性能表现的一项重要测试方法。

本文将详细介绍如何对伺服系统进行灵敏度测试。

一、什么是灵敏度测试灵敏度测试是一种衡量伺服系统控制精度和响应速度的测试方法。

灵敏度通常是指系统输入和输出的线性响应关系，即系统响应的精度和速度。

在实际应用中，灵敏度测试是伺服系统检验中的一项重要内容。

二、灵敏度测试的原理灵敏度测试是通过输入不同的信号，测试相应信号的输出变化关系，并对其进行分析比较。

常用的灵敏度测试方法有两种：阶跃响应法和正弦扫描法。

阶跃响应法是指以一个瞬时变化的脉冲信号作为输入，观测系统输出的响应调整过程。

该方法的实现需要相应的测试设备和阶跃信号源，并且测试操作复杂，但是可以获得系统最大响应速度和稳态误差等参数。

正弦扫描法是把一个正弦信号作为输入，在一定频率范围内扫描该信号的频率，记录对应于每个频率点上的系统输出。

根据测试结果可以得到伺服系统的频率响应特性，即系统的传递函数模型。

三、灵敏度测试的步骤1.准备测试设备和测试信号源。

2.根据测试需要，确定测试的频率范围、测试的点数、采样频率等参数。

3.将测试设备和伺服系统连接起来，并进行校准。

4.进行测试，记录数据，并将数据分析处理。

5.评估测试结果，并据此对伺服系统进行调整和优化。

四、注意事项1.测试时应选择恰当的测试环境和测试设备，避免外部噪声和干扰。

2.进行测试前需要对伺服系统进行充分的预热和稳定，以获得准确的测试结果。

3.进行测试时要注意测试数据的准确性和可靠性，减小测试误差。

4.测试结束后应对测试结果进行分析和评估，如果测试结果存在不合理的地方，应该进行重新测试或修正。

五、总结灵敏度测试是伺服系统检验中不可缺少的一项测试方法，可以对伺服系统的稳定性、精度、响应速度等参数进行测试，为系统的调整和优化提供依据。

伺服驱动器测试方法一台伺服驱动器的优劣主要体现在可靠性、功能、性能三个方面，功能往往与针对市场的行业背景相关，本文只针对伺服驱动器可靠性、基本性能两个方面探讨几种简单的测试方法。

1概述：国产伺服产品技术攻关大多数还停留在可靠性层面，只有可靠的产品才能被市场认可，才能真正带给它的用户以价值。

国产伺服可靠性不足集中体现在电源不稳定、器件降额不够，这些不可靠因素主要表现在关键器件的电应力和热应力的可靠性，其次还有电磁扰动对电路功性能的影响，本文以一个案例的方式讨论电源和器件应力。

伺服系统最基本的性能是力矩、转速、位置的精确性以与响应速度。

但凡讨论伺服性能，我们必须站在系统层面来讨论，把电机性能包括在其中。

本文在探讨性能测试方面，给出了力矩响应、速度响应、定位精度和重复定位精度的测试方法。

2 电源与器件可靠性测试方法2.1辅助电源短路保护测试辅助电源不仅给控制芯片、驱动芯片、接口电路、风机供电，而且伺服驱动器给外部提供24V电源。

所以开关电源短路保护功能尤为重要，我们分别取最低电源电压(DC200V)、正常电源电压(DC311V)、最高电源电压(DC400V)三个点，测试辅助电源的保护功能。

测试时，辅助电源输入通过调节直流调压器给定，将母线电源电压分别调节到DC200V、DC311V、DC400V，然后依此分别将输出短路，本文以5V，24V两路输出的一个实际产品为例讨论。

测试方法就是将其中一路短路，测量另外一路输出。

l5V短路，量测24V输出，如表2-1所示：表2-1 5V短路测试条件项目400Vdc要求(V)最大最小24V电压（V)19.55.00-26l24V短路，量测5V输出，如表2-2所示：表4-2 24V短路测试条件项目400Vdc要求(V)最大最小5V电压（V)50-5.25试验结果表明，在5V，24V短路时，芯片都进入打嗝状态，即满足输出短路保护试验要求。

2.2 辅助电源Topswitch电压应力试验Topswitch器件VDS电压指集成PWM控制器部IGBT漏极和源极之间的的电压，VDS超标是其损坏的主要原因之一，VDS直接影响伺服驱动器的可靠性和寿命，测试方法是通过调压器调节辅助电源输入电压，测量VDS电压。

伺服电机如何进行快速的测试？
 在工业自动化领域中，伺服电机作为执行元件在自动化控制系统中被越来越多的用户使用。

各位工程师在刚拿到新的伺服电机后，为了确认电机是否是好用的，往往需要对伺服电机进行简单的调试测试，那幺有没有一种简便的方法可以对电机进行快速测试呢？
 测试伺服电机时，我们需要使用一台伺服电机驱动器。

市面上主流的伺服电机驱动器都是使用标准CANopen协议通信的，但是也有一部分厂家使用的是自定义协议，这里我们主要介绍如何与使用标准CANopen协议通信的伺服电机驱动器进行通信调试。

使用标准CANopen协议通信的伺服电机驱动器全部都是遵循CANopen CiA301和402规范的，因此我们可以使用电脑与其通信。

我们准备了一个USBCAN设备作为CANopen主站与伺服电机驱动器通信。

 USBCAN-IIPro原CANopen主站功能演示视频：
 不使用该功能时，以速度控制为例，我们需要依次向其发送以下数据： 。
