液力联轴节的工作原理是带叶片的泵轮通过弹性联轴装置与电动机轴连接，涡轮直接固定在减速器输入轴上。电动机带动泵轮，工作液在离心力的作用下，沿叶片方向高速流动，当到达边缘时，高速水流冲击涡轮，使涡轮转动，并带动输出轴转动。当液力联轴节中没有工作液时，即使电机转动，输出轴也是不转的，就是说当易熔塞爆掉后，耦合器中没有液体，就切断了输入输出轴之间的联系，保护了电动机。
当活塞压力锁紧压力时，旋转片和静止片之间的相对位移几乎为零，此时离和器称为‘锁定’ 状态，输出轴达到满速。

煤矿胶带运输系统讲义课件.pptx

第一章概述
1.2 煤矿带式输送机的发展方向
1、设备大型化、提高运输能力为了适应高产高效集约化生产的需要，带式输送机的输送
能力要加大。长距离、高带速、大运量、大功率是今后发展的必然趋势，也是高产高效矿井运输技术的发展方向。 2、提高元部件性能和可靠性
设备开机率的高与低主要取决于元部件的性能和可靠性。除了进一步完善和提高现有元部件的性能和可靠性，还要不断地开发研究新的技术和元部件，如高性能可控软起动技术、动态分析与监控技术、高效贮带装置、快速自移机尾、高速托辊等，使带式输送机的性能得到进一步的提高。 3、扩大功能，一机多用化
(1) 输送带常用的有橡胶带和塑料带两种。橡胶带适用于工作环境温度-15～ 40°C之间。物料温度不超过50°C。对于大倾角输送可用花纹橡胶带。塑料带具有耐油、酸、碱等优点，但对于气候的适应性差，易打滑和老化。
(2) 托辊分单滚筒、双滚筒和多滚筒等。有槽形托辊、平形托辊、调心托辊、缓冲托辊。槽形托辊用以输送散粒物料；调心托辊用以调整带的横向位置，避免跑偏；缓冲托辊装在受料处，以减小物料对带的冲击。
要
摘
本设计首先介绍了皮带运输系统的现状、特点和发展并介绍了带式输送机的结构以及控制原理，分析了皮带起动过程；其次对皮带机就地控制系统和保护进行了介绍，根据控制和保护功能正确选择传感器；然后对皮带运输控制系统进行硬件设计，介绍了PLC的基本原理与特点，根据其输入、输出点数和存储容量选择了合适的CPU以及数字量和模拟量扩展模块，对其进行软件设计并画出功能流程图
带式输送机简图
带式输送机图
1-张紧装置 2-装料装置 3-犁形卸料器 4-槽形托辊 5-输送带 6-机架 7-动滚筒 8-卸料器 9-清扫装置 10-平行托辊 11-空段清扫器 12-清扫器

皮带输送机介绍PPT课件

第14页/共60页
清扫装置—一级清扫器
能快速更换刮刀铸有磨损识别线高强度的铝合金骨架具有专利的小轮廓设计
第15页/共60页
清扫装置—二级清扫器
碳化钨刮刀
第16页/共60页
清扫装置—空段清扫器
第17页/共60页
装料装置
装料装置主要由落煤斗、落煤管、缓冲器、溜管、导料槽组成。
振打器
落煤管
落煤管三通
FSNL 532
第33页/共60页
SNL 532
第34页/共60页
大型SNL轴承座选型
轴径 160 160 170
轴承型号 22236CCK/W33 23136CCK/W33 23138CCK/W33
紧定套 H3136 H3136 H3138
轴承座 SNL3138 SNL3136 SNL3138
第39页/共60页
托辊及支架
托辊是用来承托胶带并随胶带的运动而作回转运动的部件，托辊的作用是支承胶带，减少胶带的运动阻力，使胶带的垂度不超过规定限度，保证胶带平稳运行。按辊体的材料考虑，托辊大多数为无缝钢管制成，近年来新开发的有陶瓷托辊和尼纶托辊等，主要用于除铁器前后。托辊组按使用的不同可分为两大类：承载托辊组和回程托辊组。
用于有载段的为承载上托辊，承载托辊组包括槽形托辊组、缓冲托辊组（用于落煤管受冲击的部位）、过度托辊组、前倾托辊组、自动调心托辊组等多种。
用于空载段的为回程下托辊，回程托辊包括平形回程托辊、V形回程托辊、清扫托辊（胶环托辊）等。
第40页/共60页
托辊
• 承托输送带或钢丝绳的长回转体组件。 • 托辊是带式输送机的重要部件，种类多，数量大。它占了一台带式输送机
图槽型上托辊
第42页/共60页

带式输送机基础培训ppt课件

5
二. 带式输送机的分类及型号特征
• （一）胶带输送机主要类型 • 1、通用固定式胶带输送机 • 这种输送机的特点是：机架固定在底板或基础上，
多用在斜井、井下主要巷道及选煤厂，移动或架设误工误时，不太方便，胶带宽度有1200㎜、 1000㎜、800㎜、600mm类型。
• 2、绳架吊挂式胶带输送机 • 这种输送机可供顺槽及采区上、下山运输之用，
处理。
• （三）机架制造和安装误差导致皮带输送机中心线与理论中心线出现偏差，会导
致输送带跑偏。
• （四）机架刚度设计较差，或偷工减料，或材料不对，会导致输送带跑偏。 • （五）机架纵向中心线与输送机纵向中心线应重合，其允许偏差≤3mm。 • （六）机架纵向中心线的直线度偏差在任意25m长度内≤5mm，但在输送机全长
• 2、增大摩擦系数。其具体措施是：保护好传动滚
筒上覆盖的木衬或橡胶等衬垫，以增大摩擦系数，另一方面滚筒表面少雨水，预防摩擦系数减少。
• 3、增加围包角。
9
围包角含意。
• 一般地，为了增加输送带的张力，防止输送带跑偏打滑，延长输送带
的使用寿命，采取对滚筒进行围包角的措施，所进行围包角的滚筒一
般是新增的。
• 是指含有硫化剂、促进剂和其它配合
的混炼胶料在一定条件（温度、压力、时间），橡胶分子由线型结构转变成网状结构的交联过程。
19
热硫化胶接皮带时要严控制的指标
• 温度、时间、压力。 • 1、皮带硫化接头粘接阶梯长度≥250mm(带宽B
＞500～600)。
• 2、皮带硫化粘接温度为130～150℃。 • 3、皮带硫化加热时间为30～45分钟。 • 4、皮带硫化保温保压时间为1小时。 • 5、最佳压力是1.5—2.5MPa。

带式输送机课堂PPT课件PPT42页

❖ 9、检查有关电气设备是否完好。
.
9
第10页，共42页。
（二）、检修、维护带式输送机时的注意事项
❖ 1、带式输送机驱动装置、液力偶合器、传动滚筒、尾部滚筒等转动部位要设置保护罩和保护护栏，防止发生绞人事故。
❖ 2、工作人员衣着要利索，袖口、衣襟要扎紧。
❖ 3、在带式输送机运行中，禁止用铁锨和其他工具刮输送带上的煤泥或用工具拨正跑偏的输送带，以免发生人身事故。
.
2
第3页，共42页。
带式输送机的特点
带式输送机是煤矿井下和地面生产系统中应用最多的一种连续运输设备。它具有运输能力大、工作阻力小、耗电量低、运输距离长、使用寿命长，且对煤的破碎作用小、噪音低、安全可靠等优点。带式输送机即可用于水平运输，又可用与倾斜运输。当用于倾斜运输时其倾角受到一定限制。通常情况下，倾斜向上运输时的倾角不超过 18º，向下运输倾角不超过15º。
.
24
第25页，共42页。
2）、逆转飞车的预防及处理方法 ❖ 调整闸的制动力矩，使其满足制动要求 ❖ 控制给煤量，禁止超负荷运转 ❖ 逆止器要试运行，确保运行安全可靠
.
25
第26页，共42页。
发生逆转飞车事故后，可按照以下方法进行检查处理
①检查电动机、减速器、联轴节及制动系统等部件是否损坏，若损坏，应及时修理或更换
❖ 4、输送机停止后，必须切断电源。不切断电源，不准检修。检修时挂停电牌。
❖ 5、在更换皮带和做皮带接头时，确需点动开车或用人力拉动输送带时，人员要远离输送带，严禁直接用双手或用脚蹬踩输送带。
❖ 6、在输送带做接头时，必须远离机头转动位置5m以外，并派专人停电，挂停电牌。 ❖ 7、在清扫滚筒粘煤时，必须先停车、后清理。严禁边运行边清理。 ❖ 8、在检修时工作人员严禁站在机头、机尾、传动滚筒及皮带运转部位上方工作。

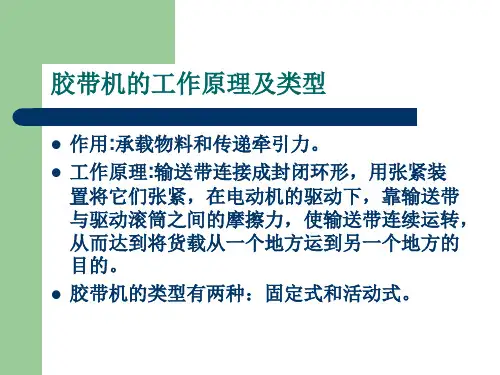

胶带输送机课件

（六）气垫带式输送机 1.特点
用设有气室的盘槽代替托辊，由盘槽上的气孔喷出的气流在盘槽和输送带之间形成气膜，支承胶带，形成气膜状态下的非接触支承。从而显著地减少了摩损，克服了通用带式输送机的缺点。
胶带输送机
2.原理及结构
输送带围绕改向滚筒和驱动滚筒运行。承载带的支撑体是一个封闭的长形箱体，其上部为槽形，承载带由气膜支承在槽里运行；下带仍采用托辊支承。鼓风机产生的压气送入气箱，沿气箱纵向散布，并通过气孔进入槽面，从小孔流出的压气支承输送带。

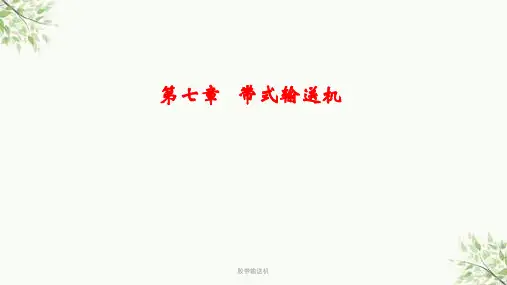

第七章带式输送机
