水电安装预埋线管

水电预留预埋技术交底交底内容：一、电线导管预埋1、基本要求1.1熟悉掌握电气等专业图纸及建筑的标高、平面、隔墙、门窗位置的精确尺寸等，密切配合土建搞好主体工程的电盒、电管的预埋。

该分项工程按照土建进度同步进行。

1.2组织好画线定位，在柱上及剪力墙上预埋箱、盒，应先划线，用水平管确定标高，然后安装并固定，预埋箱盒必须紧贴模板且固定牢靠。

1.3线管和箱盒开口处临时用木屑和发泡塑料填塞并用封口胶封堵严密，防止水泥浆及灰渣进入造成管路堵塞。

1.4预埋结束后，由现场施工员核对，确认无误后，报请工程监理进行隐蔽工程验收。

2、线管预埋2.1配管时，埋入混凝土内的钢管内壁应做防腐处理，埋入土层内的钢管，应刷两度沥青。

暗配金属管采用套管连接时，管口应对准在套管心并焊接严密，套管长度不得小于金属管外径的2.2倍，管进箱盒必须焊接跨接地线，焊接长度不应小于圆钢直径的6倍，并必须两面施焊，金属管进配电箱、盒采用丝扣锁母固定时，应焊接跨接地线，如采用焊接法，但只宜在管孔四周点焊3-5处，烧焊处必须做好防腐处理。

2.2金属管暗敷在钢筋砼中，线管宜与钢筋绑扎固定，线管严禁与钢筋主筋焊接固定。

2.3阻燃PVC管敷设（1)采用阻燃PVC管暗敷设时，其线管与箱盒、配件的材质均宜使用配套的制品。

（2)PVC管关口应平整、光滑；管与管、管与盒（箱）等器件应用插入法连接；连接处结合面应涂专用胶粘剂，接口应牢固密封。

（3)直埋在地下或楼板内的PVC管，在露出地面时易受机械损伤的部分，应采取保护措施。

（4)暗敷在混凝土内的管子，离表面的净距不应小于15毫米，为了减少线管的弯曲，线路走向宜沿最近的路线敷设，其弯曲处不应折皱，弯扁程度不应大于管外径的10%，其明配时弯曲半径不小于外径的6倍；暗敷在砼内其弯曲半径不小于管径的10倍。

线管超过下列长度时加过线盒；电管弯曲允许最大长度（5）PVC管切割方法：先将弹簧插入管内，两手用力慢慢弯曲管子，考虑到管子的回弹，弯曲角度要稍过一些。

水电管预埋施工方案施工方案：水电管预埋与敷设本工程的主要安装内容包括室内生活给水系统、消防系统、排水系统、雨水系统和弱电管线预埋等。

为了确保工程的质量、工期和安全，我们制定了以下的施工方案。

一、主要工作内容本工程的主要工作内容包括室内生活给水系统、消防系统、排水系统、雨水系统和弱电管线预埋等。

二、施工部署一）原则1.集中力量保质保量保工期，在人力、物力、机具上给该工程以充分的保障，各专业管理工作相互协调，指导好现场的施工工作，搞好各工种的协调配合。

2.按主体流水段组织分段施工，确保各工种与土建的相互协调。

3.组织各工种配合施工，穿插作业，重点部位重点抢，施工的配合面大，时间较长，装饰工程施工时应配合组织安装抢工，组织穿插相关专业队伍安装项目作业，组织内部各工种平行流水作业，以达到土建、装饰、安装及其他各工种之间的互创施工条件，以确保工程总体进度。

二）组织机构在项目经理部的统一组织下，成立水电安装工程组。

该组设有水电安装管理技术负责人一人、水电专业管理人员二人、管道专业人员二人、质安员一人、生产统计员一人、材料管理员一人、资料员一人、预算员一人。

三）施工配合1.各安装工种之间的配合1）油漆配合：施工中各种金属管道、支架应涂刷底漆，待交工前按统一色泽规定刷面漆。

2）管道及设备安装与电气专业的配合：水泵、配电柜、配电箱等设备应尽快就位，未到货但已具备条件的应尽快进场，为管道安装、电气接线创造条件，电气接线必须建立在各种设备就位的基础上。

2.安装工程与土建装修工程的配合1）预埋、预留工作的配合：安装预埋、预留人员应严格按图进行施工，在施工中不得随意损伤建筑结构钢筋，与土建结构有矛盾时应由专业工长与土建技术人员协调处理。

在楼地坪内错、漏、堵塞或设计单位确定后预留。

所有穿越围护结构、防护密闭隔墙、密闭隔墙的照明管线，应进行防护密闭或密闭处理。

3.给排水、电气设备等施工的配合1）给排水、电气安装的条件，土建作业及内粉刷作业完工，门窗安装完，混凝土强度不小于设计强度的70%。

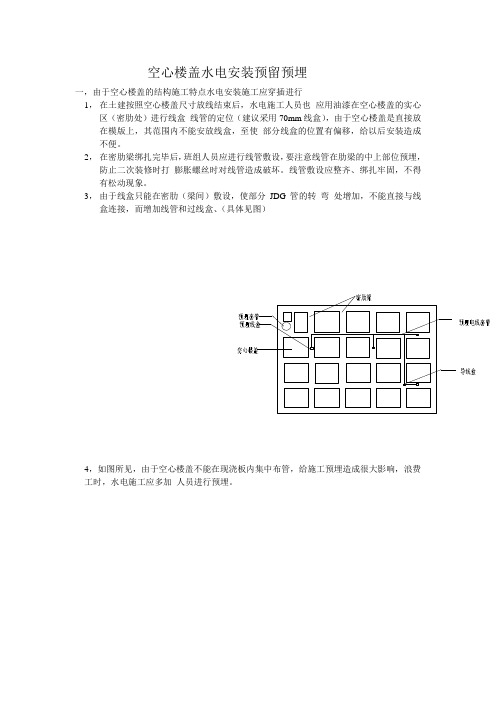

空心楼盖水电安装预留预埋
一，由于空心楼盖的结构施工特点水电安装施工应穿插进行
1，在土建按照空心楼盖尺寸放线结束后，水电施工人员也应用油漆在空心楼盖的实心区（密肋处）进行线盒线管的定位（建议采用70mm线盒），由于空心楼盖是直接放在模版上，其范围内不能安放线盒，至使部分线盒的位置有偏移，给以后安装造成不便。

2，在密肋梁绑扎完毕后，班组人员应进行线管敷设，要注意线管在肋梁的中上部位预埋，防止二次装修时打膨胀螺丝时对线管造成破坏。

线管敷设应整齐、绑扎牢固，不得有松动现象。

3，由于线盒只能在密肋（梁间）敷设，使部分JDG管的转弯处增加，不能直接与线盒连接，而增加线管和过线盒、（具体见图）
4，如图所见，由于空心楼盖不能在现浇板内集中布管，给施工预埋造成很大影响，浪费工时，水电施工应多加人员进行预埋。

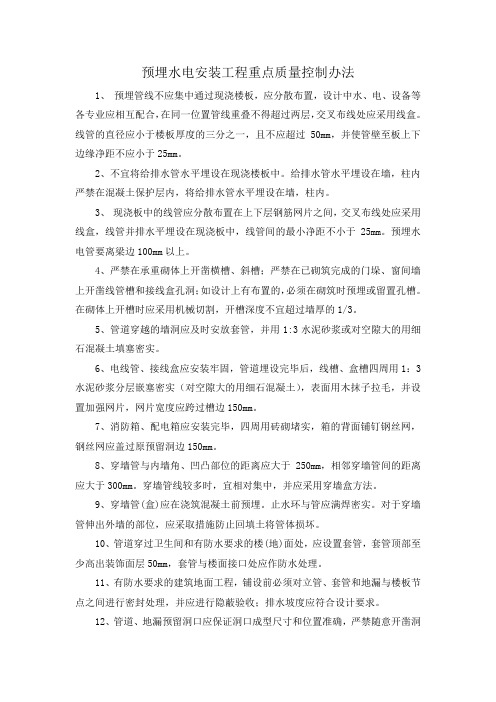

预埋水电安装工程重点质量控制办法1、预埋管线不应集中通过现浇楼板，应分散布置，设计中水、电、设备等各专业应相互配合，在同一位置管线重叠不得超过两层，交叉布线处应采用线盒。

线管的直径应小于楼板厚度的三分之一，且不应超过50mm，并使管壁至板上下边缘净距不应小于25mm。

2、不宜将给排水管水平埋设在现浇楼板中。

给排水管水平埋设在墙，柱内严禁在混凝土保护层内，将给排水管水平埋设在墙，柱内。

3、现浇板中的线管应分散布置在上下层钢筋网片之间，交叉布线处应采用线盒，线管并排水平埋设在现浇板中，线管间的最小净距不小于25mm。

预埋水电管要离梁边100mm以上。

4、严禁在承重砌体上开凿横槽、斜槽；严禁在已砌筑完成的门垛、窗间墙上开凿线管槽和接线盒孔洞；如设计上有布置的，必须在砌筑时预埋或留置孔槽。

在砌体上开槽时应采用机械切割，开槽深度不宜超过墙厚的1/3。

5、管道穿越的墙洞应及时安放套管，并用1:3水泥砂浆或对空隙大的用细石混凝土填塞密实。

6、电线管、接线盒应安装牢固，管道埋设完毕后，线槽、盒槽四周用1：3水泥砂浆分层嵌塞密实（对空隙大的用细石混凝土），表面用木抹子拉毛，并设置加强网片，网片宽度应跨过槽边150mm。

7、消防箱、配电箱应安装完毕，四周用砖砌堵实，箱的背面铺钉钢丝网，钢丝网应盖过原预留洞边150mm。

8、穿墙管与内墙角、凹凸部位的距离应大于250mm，相邻穿墙管间的距离应大于300mm。

穿墙管线较多时，宜相对集中，并应采用穿墙盒方法。

9、穿墙管(盒)应在浇筑混凝土前预埋。

止水环与管应满焊密实。

对于穿墙管伸出外墙的部位，应采取措施防止回填土将管体损坏。

10、管道穿过卫生间和有防水要求的楼(地)面处，应设置套管，套管顶部至少高出装饰面层50mm，套管与楼面接口处应作防水处理。

11、有防水要求的建筑地面工程，铺设前必须对立管、套管和地漏与楼板节点之间进行密封处理，并应进行隐蔽验收；排水坡度应符合设计要求。

水电预埋预留工程施工技术交底交底内容：一、电线导管预埋1、基本要求1.1熟悉掌握电气等专业图纸及建筑的标高、平面、隔墙、门窗位置的精确尺寸等，密切配合土建搞好主体工程的电盒、电管的预埋。

该分项工程按照土建进度同步进行。

1.2组织好画线定位，在柱上及剪力墙上预埋箱、盒，应先划线，用水平管确定标高，然后安装并固定，预埋箱盒必须紧贴模板且固定牢靠。

1.3线管和箱盒开口处临时用木屑和发泡塑料填塞并用封口胶封堵严密，防止水泥浆及灰渣进入造成管路堵塞。

1.4预埋结束后，由现场施工员核对，确认无误后，报请工程监理进行隐蔽工程验收。

2、线管预埋2.1配管时，埋入混凝土内的钢管内壁应做防腐处理，埋入土层内的钢管，应刷两度沥青。

暗配金属管采用套管连接时，管口应对准在套管心并焊接严密，套管长度不得小于金属管外径的2.2倍，管进箱盒必须焊接跨接地线，焊接长度不应小于圆钢直径的6倍，并必须两面施焊，金属管进配电箱、盒采用丝扣锁母固定时，应焊接跨接地线，如采用焊接法，但只宜在管孔四周点焊3-5处，烧焊处必须做好防腐处理。

2.2金属管暗敷在钢筋砼中，线管宜与钢筋绑扎固定，线管严禁与钢筋主筋焊接固定。

2.3阻燃PVC管敷设（1）采用阻燃PVC管暗敷设时，其线管与箱盒、配件的材质均宜使用配套的制品。

PVC管关口应平整、光滑；管与管、管与盒（箱）等器件应用插入法连接；连接处结合面应涂专用胶粘剂，接口应牢固密封。

（2）直埋在地下或楼板内的PVC管，在露出地面时易受机械损伤的部分，应采取保护措施。

（3）暗敷在混凝土内的管子，离表面的净距不应小于15毫米，为了减少线管的弯曲，线路走向宜沿最近的路线敷设，其弯曲处不应折皱，弯扁程度不应大于管外径的10%，其明配时弯曲半径不小于外径的6倍；暗敷在砼内其弯曲半径不小于管径的10倍。

线管超过下列长度时加过线盒；电管弯曲允许最大长度（5）PVC管切割方法：先将弹簧插入管内，两手用力慢慢弯曲管子，考虑到管子的回弹，弯曲角度要稍过一些。

施工中水电安装管道预埋预留注意事项1。

下插的电气管线的甩口位置要按各工种的安装配合图确定。

首先要弄清管线引出部位是否有装潢吊顶、风管、水管、桥架、设备等其次要注意建筑墙体中心线位置梁与墙体是否一致并弄清墙体厚度确保开关、插座管在墙体保护层内。

2. 电气管线过变形缝的做法位置要根据现场情况综合考虑确定。

①如变形缝上部有墙体的宜首选向上设过线盒②有吊顶可做明盒加软管控制软管长度动力管线≤0.8米照明管线≤1。

2米③没有吊顶、并且梁下有管线、设备的部位应在边梁的中上部设暗过线盒④梁下没有管线、设备的部位可在边梁的中间部位设过线盒⑤过梁线管、过线盒要满足后期穿线要求且排列整齐。

3。

预埋在混凝土内的管线的连接要有切实可行的保证措施①接口固定牢固不脱节②有严密不漏砂浆的措施。

③保证金属管道接地电气通路。

4。

采用画线预埋的施工工艺在按综合预埋管线图的指导下进行预埋.①在工序即将完成前结合现场己施工的管线对相关照图纸进行认真复核验收②用油漆在管道正下方模板上画线以便拆模后能在顶板上按管道实际位置留下管线走向线路方便后期的施工与配合。

5。

明装的灯具、风机等电气出线盒位置的确定.①日光灯无论吸顶安装还是吊装宜按吊杆安装的吊杆位置设置出线盒②风机等设备的电气出线盒位置要靠近未端设备.6. 走道、楼梯的吸顶灯位置的确定。

①要居中对称灯具边缘并与其相邻的烟感器要相距50cm以上②同在一条中心平行线上。

7。

地下室集水坑、水泵房、风机、空调、配电屏、柜的埋地管线的预埋. ①要根据设备的实际数量、管径甩口位置要到位不得漏理②特别注意出地坪的立管与墙面及基础的尺寸要符合要求③登高管的下部弯头必须隐蔽在楼板完成面以内。

8. 消防箱、正压风口等有模块和需设中间过线盒的做法.①改变以往在箱体旁边设置接过线盒的做法统一采用在上部或吊顶内设接过线盒的做法②上、下楼层沟通的立管要避开消防箱位置。

9. 消防报警的对讲电话管线的预埋。

要按设计根数如采用带屏蔽的电话线时要综合考虑穿线管径符合规范要求。

一、楼板面电气线管预埋1、预埋楼板线管定位及安装A、根据电气施工图纸进行放线。

B、根据线管放线位置在铝模板上进行开孔。

C、一次配管：线管弯成“乙”字弯进盒，保证管进盒顺直。

D、配管弯曲时采用穿引弹簧弯管弯曲,（直径大于32mm的管子弯管时应用热弯法施工）以防弯曲部位截面变小，并注意暗埋线管其弯曲半径不小于管外径的10倍，特殊情况下不小于6倍。

E、当管线敷设好以后，进行管线固定。

其标准为：绑扎为十字交叉绑扎。

F、直线段：绑扎间距不大于1米。

转弯处：弯曲处双边绑扎不大于0.30米。

G、直接头：在接头双边绑扎，其间距为直接头中心每边不大于0.20米。

线盒接管处：其距线盒边位置绑扎不大于0.20米。

2、地面返上线管定位及安装A、根据电气施工图纸进行放线，做好定位标识。

B、按定位进行管线安装。

C、并列线管成排安装，线管间距不小于50px。

D、成排线管无钢筋支撑时采用横向线管进行固定。

E、线管口部折弯成向下45度，并采用封口胶做好保护，避免浇注时混凝土流入管身。

二、预埋剪力墙穿筋线盒定位及安装A、铝模安装前，放线人员在楼板面上弹出墙体控制线，以此控制线为基准，参照水电定位图进行线盒尺寸定位；B、对已放样完成的水平线用水平尺进行复测,确认无误后进行定位施工；C、用两根Φ6的钢筋上下分别穿过穿筋线盒，再将钢筋点焊在剪力墙（或柱子）主筋上，有效的固定线盒和控制线盒的左右尺寸及标高。

D、另用一根195mm（剪力墙厚为250mm时采用245mm，剪力墙厚为200mm时采用195m m以此类推）的Φ8的圆钢垂直于模板焊接在主筋上，要求线盒口与短钢筋（245mm或195 mm）端面相平。

E、插座底盒内使用泡沫或挤塑板材料做好成品保护，再用封口胶做好保护（不小于四层）。

F、当模板安装后，盒口紧贴模板，拆除模板后盒口与墙面齐平，美观并不用修补。

三、预埋剪力墙配电箱定位及安装A、在水电加工厂内预制电箱底盒定位钢筋及角钢（电箱四角采用角钢，角钢长度为1 95mm，四边采用钢筋），定位筋须焊接良好，固定牢固，四角须平齐。

水电安装施工中混凝土板、墙预埋线管盒的施工质量控制1 暗配的电线管路直沿最近的路线敷设，并应减少弯曲；煨弯应按要求进行操作其弯曲半径应大于6D(D管子直径）。

埋入墙体或混凝土内的导管,与墙体或混凝土表面的净距不应小于15mm。

2 具体做法是: a穿梁底板线管采用带耳直接头或直接头钉铁钉固定，在需要引下的梁内位置钉好带耳直接头 ,把管头插入直接头中,并连接牢固紧密.等到土建拆模后按照固定的钉子并将管路引下。

b对于从顶板中间向下引的管路，在需要引下的位置预埋一块100×100×50mm的泡沫板，泡沫板要紧贴模板固定,把管头插入泡沫板中，并连接牢固紧密。

等到土建拆模后，挖开泡沫板将线管引下。

既避免模板的损坏,又可以保证引下位置的准确。

注意管口必须封堵严密,可以采用管堵封堵。

3 现浇顶板内敷设的管路首先应该截取长度适当的线管,把线管一端与盒接头连接,并将盒接头与灯头盒固定，然后连接另一端，连接后把线管与钢筋绑扎固定。

线管垂直或水平敷设时，线管每隔1m处用镀锌铁丝绑扎牢固，在弯曲部位以圆弧中心点距两端300mm处各加一个固定点，距直接头中心点两边不大于0。

2m，线盒接管处两边绑扎距线盒边缘处不大于300mm.4 进入配电箱、屏的电线管路，排列应整齐，配电箱暗配的线管,埋设深度与砖墙砌体表面的距离不小于15～20mm；线管排列整齐、间距均匀(管与管之间间距≥10mm）、安装牢固；在距配电箱底壳150~200mm范围内设管卡,中间直线段管卡间的最大距离≤600mm；配管安装固定完成后,线槽部分做甩浆处理然后使用细石子素混凝土找补平整，然后挂钢丝网,钢丝网于线槽两边≥100mm.管入箱、盒应采用锁扣固定，应与管径相吻合，要求一管一孔，不得开长孔。

铁制箱、盒严禁用电气焊开孔.两根以上管入箱、盒,要长短一致，间距均匀,排列整齐.管进盒、箱,一管一孔，先接端接头然后用内锁母固定在盒、箱上,在管孔上用顶帽型护口堵好管口，最后用泡沫塑料块堵好盒子口（堵盒子口的材料可采用现场现有柔软物件，如水泥纸袋等）。

建筑水电安装预留预埋的技巧和方法
在施工中如何做好水电安装的预留预埋，很多人会认为这是件小事。

没有预埋好，总是有办法解决的。

的确不错。

但是如果把预留预埋做好了,对后序的施工,将起到事半功倍的作用。

水电安装预留预埋常见的问题
电气工程预埋常见的问题
规范规定开关距门边的距离为15-20cm,预埋时有些没控制在这个范围内，标准层中同一位置的误差不能超过0.5cm。

像这类情况还有插座的高度、开关高度的控制。

墙面上强电与弱电线盒之间的水平距离一般为50cm。

顶板之间根据设计说明进行，但一般应大于20cm，在施工中都会有不满足要求的情况发生。

预埋时没有按下列要求加设过渡盒。

两预埋线盒水平之间的过渡盒设置按下列要求进行：无弯路时，不超过30米设置有一个弯时，不超过20米设置有二个弯时，不超过15米设置有三个弯时，不超过8米设置
两预埋线盒垂直预埋时之间的过渡盒设置按下列要求进行：导线截面为50mm2以下时为30米导线截面为70-95mm2以下时为20米导线截面为120-240mm2以下时为18米
预埋线盒没固定牢固，线盒里面的填充物封堵没封好。

线盒没紧贴模板，不横平竖直。

线管预埋时线管的重叠层数太多，一般重叠最多不超过3层。

线。
