如何做好水电安装的预留预埋资料

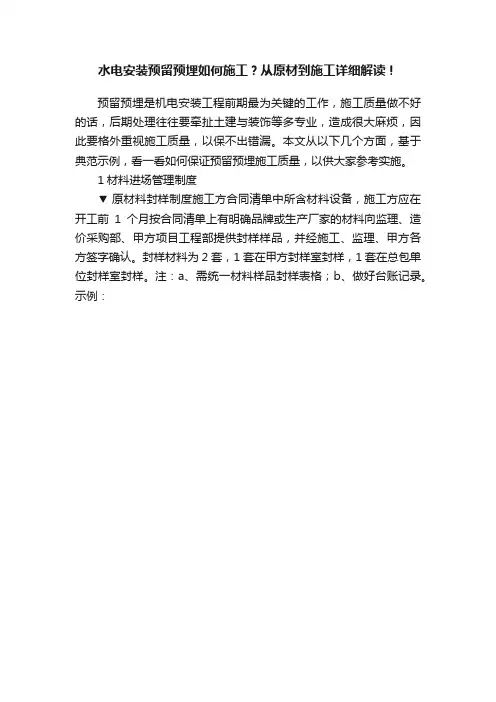

水电安装预留预埋如何施工？从原材到施工详细解读！预留预埋是机电安装工程前期最为关键的工作，施工质量做不好的话，后期处理往往要牵扯土建与装饰等多专业，造成很大麻烦，因此要格外重视施工质量，以保不出错漏。

本文从以下几个方面，基于典范示例，看一看如何保证预留预埋施工质量，以供大家参考实施。

1材料进场管理制度▼原材料封样制度施工方合同清单中所含材料设备，施工方应在开工前1个月按合同清单上有明确品牌或生产厂家的材料向监理、造价采购部、甲方项目工程部提供封样样品，并经施工、监理、甲方各方签字确认。

封样材料为2套，1套在甲方封样室封样，1套在总包单位封样室封样。

注：a、需统一材料样品封样表格；b、做好台账记录。

示例：·预埋线管（PVC截取带喷码信息段）· 电气底盒（PVC和金属86型盒、等电位底盒）· 穿墙PVC套管（截取带喷码信息段）· 穿墙钢套管（封存DN150防水套管）等▼原材料报验制度1）首次进场材料报验首次进场材料，项目监理机构和施工单位必须通知甲方项目工程部相关专业工程师参加进场检验，甲方项目工程部专业工程师不得缺席，完成检验后，在“工程材料/构配件/设备报审表”监理签字栏旁对检验情况进行签认。

2）非首次进场材料报验施工单位按正常报验程序进行进场报验，监理负责验收，甲方项目工程部专业工程师随机参加进场验收，各专业每月不少于2次。

示例：· 材料进场检验2水暖一次预留预埋▼水暖一次预留预埋基本要求1. 加工制作：机械切割、去除毛刺、除锈并内壁防腐。

2. 套管内壁刷防腐漆，套管外壁不做处理。

3. 止水套管制作的焊缝均匀，钢板止水环厚度大于4mm。

4. 套管两头端部用双层封口胶带封闭保护。

5. 连续穿墙系统成排套管可采取批量组合式预制方式来保证预埋套管间相对定位的准确性。

示例：· 加工制作：机械切割、去除毛刺、除锈并内壁防腐· 套管内壁刷防腐漆，套管外壁不做处理· 止水套管制作的焊缝均匀，钢板止水环厚度大于4mm·套管两头端部用双层封口胶带封闭保护·连续穿墙系统成排套管可采取批量组合式预制方式来保证预埋套管间相对定位的准确性▼水暖预留预埋注意事项1、套管安装前需用塑料薄膜封闭，套管定位准确，间距准确。

水电预留预埋技术交底交底内容：一、电线导管预埋1、基本要求1.1熟悉掌握电气等专业图纸及建筑的标高、平面、隔墙、门窗位置的精确尺寸等，密切配合土建搞好主体工程的电盒、电管的预埋。

该分项工程按照土建进度同步进行。

1.2组织好画线定位，在柱上及剪力墙上预埋箱、盒，应先划线，用水平管确定标高，然后安装并固定，预埋箱盒必须紧贴模板且固定牢靠。

1.3线管和箱盒开口处临时用木屑和发泡塑料填塞并用封口胶封堵严密，防止水泥浆及灰渣进入造成管路堵塞。

1.4预埋结束后，由现场施工员核对，确认无误后，报请工程监理进行隐蔽工程验收。

2、线管预埋2.1配管时，埋入混凝土内的钢管内壁应做防腐处理，埋入土层内的钢管，应刷两度沥青。

暗配金属管采用套管连接时，管口应对准在套管心并焊接严密，套管长度不得小于金属管外径的2.2倍，管进箱盒必须焊接跨接地线，焊接长度不应小于圆钢直径的6倍，并必须两面施焊，金属管进配电箱、盒采用丝扣锁母固定时，应焊接跨接地线，如采用焊接法，但只宜在管孔四周点焊3-5处，烧焊处必须做好防腐处理。

2.2金属管暗敷在钢筋砼中，线管宜与钢筋绑扎固定，线管严禁与钢筋主筋焊接固定。

2.3阻燃PVC管敷设（1)采用阻燃PVC管暗敷设时，其线管与箱盒、配件的材质均宜使用配套的制品。

（2)PVC管关口应平整、光滑；管与管、管与盒（箱）等器件应用插入法连接；连接处结合面应涂专用胶粘剂，接口应牢固密封。

（3)直埋在地下或楼板内的PVC管，在露出地面时易受机械损伤的部分，应采取保护措施。

（4)暗敷在混凝土内的管子，离表面的净距不应小于15毫米，为了减少线管的弯曲，线路走向宜沿最近的路线敷设，其弯曲处不应折皱，弯扁程度不应大于管外径的10%，其明配时弯曲半径不小于外径的6倍；暗敷在砼内其弯曲半径不小于管径的10倍。

线管超过下列长度时加过线盒；电管弯曲允许最大长度（5）PVC管切割方法：先将弹簧插入管内，两手用力慢慢弯曲管子，考虑到管子的回弹，弯曲角度要稍过一些。

水电预留预埋施工方案一、施工前准备在进行水电预留预埋施工之前，需要进行充分的准备工作。

首先，施工人员应该仔细阅读施工图纸和设计方案，明确每个预留预埋的具体位置和尺寸要求。

其次，要检查施工所需的工具和材料是否齐全，并确保施工现场的安全设施完善。

二、水电预留预埋工作流程1. 确定预埋位置根据设计图纸要求，施工人员确定水电预留预埋的具体位置，并标记出来。

在此过程中，需特别注意避免与其他管线或结构物相冲突。

2. 开始施工首先，根据标记好的位置，在墙体或地面上用工具开凿出预留预埋的空间。

然后，根据具体要求，选择适当的管道材料进行铺设，并与水电设备做好连接。

3. 固定及封闭在完成水电设备的连接后，需要进行固定及封闭工作。

施工人员应确保管道牢固地安装在墙体或地面上，并对连接处进行密封处理，以防漏水或漏电。

4. 检查与验收最后，施工完成后，需要对预留预埋工作进行全面检查，并邀请相关专业人员进行验收。

确保工作符合设计要求，且安全可靠。

三、施工注意事项1.施工人员在施工过程中应注意安全，佩戴好相应的防护装备，如安全帽、手套等。

2.确保施工现场整洁有序，避免杂物堆积影响施工进度和质量。

3.在施工过程中，如遇问题应及时与设计人员或相关专业人员沟通解决，避免施工失误带来的影响。

4.施工完成后，及时清理施工现场，保持周围环境整洁。

结语水电预留预埋施工是建筑施工中重要的一环，合理规划和精细施工对于建筑工程的质量和安全至关重要。

只有严格按照设计要求进行施工，做到安全可靠、符合标准，才能保障整个建筑工程的顺利进行和质量保证。

水电预留、预埋施工方案一、背景介绍在建筑施工过程中，水电预留、预埋工作是非常重要的一环。

水电预留、预埋工作的质量直接影响到建筑物的使用效果以及后期维护和改造的便捷性。

因此，科学规范的水电预留、预埋施工方案至关重要。

二、水电预留、预埋施工的重要性1.增加建筑物使用灵活性2.便于维护和改造3.提高工程施工效率4.保障建筑物功能完整性三、水电预留、预埋施工方案设计要点1.合理布局：根据建筑物功能分区、结构布局等特点确定水电管线走向和预留位置。

2.选择材料：选用耐腐蚀、耐高温等特性好的材料，确保预埋管线和设备的耐久性。

3.合理施工方式：灵活运用不同的施工方式，如明装、暗装等，根据具体情况选择最适合的方式。

4.施工质量控制：加强现场管理，严格按照设计方案和规范要求进行施工，确保施工质量。

5.验收和记录：完成施工后进行验收，做好验收记录，便于后期维护和改造。

四、水电预留、预埋施工方案实施步骤1.方案制定：根据建筑设计图纸和实际情况，制定水电预留、预埋施工方案。

2.施工准备：准备所需材料、设备和人力资源。

3.布局定位：根据方案确定水电管线的走向和预留位置。

4.施工：根据设计要求进行水电预留、预埋工作。

5.验收和记录：完成施工后进行验收，做好验收记录。

五、水电预留、预埋施工的注意事项1.合理设计：水电预留、预埋方案应根据建筑物功能要求和实际情况进行合理设计。

2.安全施工：严格按照安全操作规程进行施工，确保施工过程安全。

3.质量控制：加强对施工质量的管控，确保施工质量达标。

4.环境保护：在施工过程中注意环境保护，避免对周围环境造成污染。

结语水电预留、预埋施工方案的制定和实施是建筑施工过程中至关重要的一环。

通过科学规范的方案设计和严格的施工实施，可以保障建筑物的使用效果和后期维护的便捷性。

在今后的建筑工程中，我们将更加注重水电预留、预埋工作的质量，并不断提高施工水平，为建筑物的安全和可持续发展做出贡献。

水电预留预埋技术交底一、前言水电预留预埋技术交底是指在水电工程施工前，为了保证工程品质、强化施工安全，进行技术交底，具体包括设计图纸、施工方案、验收要求等方面。

水电预留预埋技术交底涉及到针对施工现场情况，摸清施工所需材料及技术工艺，为水电工程进展提供保障。

二、水电预留预埋技术要点1. 配合设计图纸施工水电工程施工必须按照设计图纸要求进行，如有任何变动必须通过修改图纸才能实施。

针对每一道施工工艺，必须按照设计要求制定施工方案，并经过相关验收才能进行下一步施工。

2. 预留预埋方案的制定水电工程施工必须制定详细的预留预埋方案，包括：预留预埋位置、规格、数量、深度、升降台安装位置等。

制定合理的预留预埋方案，有利于提高施工效率，降低施工成本。

预留预埋方案的制定必须按照设计图纸要求，并经过现场实际情况进行细化。

3. 预留预埋位置的核对在进行水电工程前必须进行预留预埋位置的核对，确保预留预埋位置正确无误。

核对过程中，必须按照设计图纸要求进行，并经过严格的验收。

4. 实现水电预留预埋纵深水电工程预留预埋的深度至关重要，过深过浅都会影响后续工程进展。

必须按照设计图纸要求进行预留预埋的深度实现，并严格按照相关验收要求进行验收。

三、水电预留预埋技术验收标准水电预留预埋技术验收标准是指在水电预留预埋技术施工期间，针对施工方案、验收要求及验收意见等方面进行的严格把关。

具体包括：1. 施工方案认真编制施工方案的编制必须详细、准确、完整，且符合设计图纸要求。

施工方案的编制必须有专业工程师进行，确保施工方案符合技术标准。

2. 施工现场验收水电预留预埋技术验收要求必须在施工现场进行，包括施工材料、工程施工、验收情况、施工质量等方面的细节检查。

现场验收必须有专业工程师进行，验收合格后才能进行下一步工程。

3. 施工前、中、后验收水电预留预埋技术的验收要求必须在工程施工前、中、后进行，如果发现任何不符合设计要求的地方，必须及时提出并进行修改。

水电预留预埋质量技术交底01电线导管预埋1基本要求1.1熟悉掌握电气等专业图纸及建筑的标高、平面、隔墙、门窗位置的精确尺寸等，密切配合土建搞好主体工程的电盒、电管的预埋。

该分项工程按照土建进度同步进行。

1.2组织好画线定位，在柱上及剪力墙上预埋箱、盒，应先划线，用激光水平仪结合建筑定位线确定标高，室内开关插座预埋标高需考虑到找平层5cm的高度，并排线盒采用连筋盒进行加固中间采用pvc20管填充，保证现场预埋盒水平度middot;垂直度及定位尺寸无偏差，强弱电保证10cm的间距，开关与门洞边净距15cm，同一室内同标高底盒标高差控制在0-5mm，并列插座开关面板高度差0-0.5mm厨房卫生间根据饰面材料以相对饰面-5mm0为宜，加固后预埋箱盒必须紧贴模板且固定牢靠，保证混凝土振捣不会造成错位。

针对拆模后部分预埋尺寸有问题，通过半盒纠偏及剔凿修补的方式进行纠偏，修补后的混凝土表面处理采用掺胶专用砂浆进行灰带处理。

1.3管进入盒、箱不允许内进外出，应与盒箱里口，平齐，一管一孔，不允许开长孔；线管和箱盒开口处临时用木屑和发泡塑料填塞并用封口胶封堵严密，防止水泥浆及灰渣进入造成管路堵塞，保证管路畅通。

1.4预埋结束后，由现场施工员核对，以防出现漏埋.错埋。

确认无误后，报请工程监理进行隐蔽工程验收。

2线管预埋2.1配管时，埋入混凝土内的钢管内壁应做防腐处理，埋入土层内的钢管，应刷两度沥青。

暗配金属管采用套管连接时，管口应对准在套管心并焊接严密，套管长度不得小于金属管外径的2.2倍，管进箱盒必须焊接跨接地线，焊接长度不应小于圆钢直径的6倍，并必须两面施焊，金属管进配电箱、盒采用丝扣锁母固定时，应焊接跨接地线，如采用焊接法，但只宜在管孔四周点焊3-5处，烧焊处必须做好防腐处理。

2.2金属管暗敷在钢筋砼中，线管宜与钢筋绑扎固定，线管严禁与钢筋主筋焊接固定。

消防金属管线禁止使用PVC管代替2.3阻燃PVC管敷设1）采用阻燃PVC管暗敷设时，其线管与箱盒、配件的材质均宜使用配套的制品。

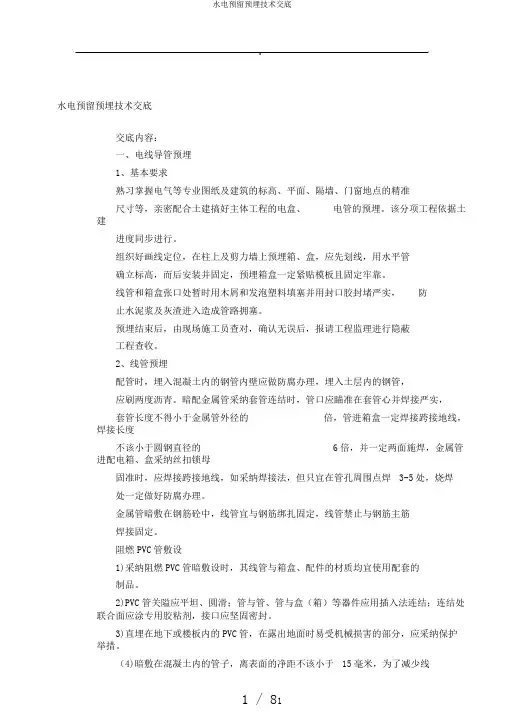

.水电预留预埋技术交底交底内容：一、电线导管预埋1、基本要求熟习掌握电气等专业图纸及建筑的标高、平面、隔墙、门窗地点的精准尺寸等，亲密配合土建搞好主体工程的电盒、电管的预埋。

该分项工程依据土建进度同步进行。

组织好画线定位，在柱上及剪力墙上预埋箱、盒，应先划线，用水平管确立标高，而后安装并固定，预埋箱盒一定紧贴模板且固定牢靠。

线管和箱盒张口处暂时用木屑和发泡塑料填塞并用封口胶封堵严实，防止水泥浆及灰渣进入造成管路拥塞。

预埋结束后，由现场施工员查对，确认无误后，报请工程监理进行隐蔽工程查收。

2、线管预埋配管时，埋入混凝土内的钢管内壁应做防腐办理，埋入土层内的钢管，应刷两度沥青。

暗配金属管采纳套管连结时，管口应瞄准在套管心并焊接严实，套管长度不得小于金属管外径的倍，管进箱盒一定焊接跨接地线，焊接长度不该小于圆钢直径的6倍，并一定两面施焊，金属管进配电箱、盒采纳丝扣锁母固准时，应焊接跨接地线，如采纳焊接法，但只宜在管孔周围点焊3-5处，烧焊处一定做好防腐办理。

金属管暗敷在钢筋砼中，线管宜与钢筋绑扎固定，线管禁止与钢筋主筋焊接固定。

阻燃PVC管敷设1)采纳阻燃PVC管暗敷设时，其线管与箱盒、配件的材质均宜使用配套的制品。

2)PVC管关隘应平坦、圆滑；管与管、管与盒（箱）等器件应用插入法连结；连结处联合面应涂专用胶粘剂，接口应坚固密封。

3)直埋在地下或楼板内的PVC管，在露出地面时易受机械损害的部分，应采纳保护举措。

（4)暗敷在混凝土内的管子，离表面的净距不该小于15毫米，为了减少线..管的曲折，线路走向宜沿近来的路线敷设，其曲折处不该折皱，弯扁程度不该大于管外径的10%，其明配时曲折半径不小于外径的6倍；暗敷在砼内其曲折半径不小于管径的10倍。

线管超出以下长度时加过线盒；电管曲折同意最大长度序电管曲折数电管同意最大长度（米）号量1无曲折3021个曲折2032曲折1543曲折8（5）PVC管切割方法：先将弹簧插入管内，两手使劲慢慢曲折管子，考虑到管子的回弹，曲折角度要稍过一些。

水电预埋预留工程施工技术交底交底内容：一、电线导管预埋1、基本要求1.1熟悉掌握电气等专业图纸及建筑的标高、平面、隔墙、门窗位置的精确尺寸等，密切配合土建搞好主体工程的电盒、电管的预埋。

该分项工程按照土建进度同步进行。

1.2组织好画线定位，在柱上及剪力墙上预埋箱、盒，应先划线，用水平管确定标高，然后安装并固定，预埋箱盒必须紧贴模板且固定牢靠。

1.3线管和箱盒开口处临时用木屑和发泡塑料填塞并用封口胶封堵严密，防止水泥浆及灰渣进入造成管路堵塞。

1.4预埋结束后，由现场施工员核对，确认无误后，报请工程监理进行隐蔽工程验收。

2、线管预埋2.1配管时，埋入混凝土内的钢管内壁应做防腐处理，埋入土层内的钢管，应刷两度沥青。

暗配金属管采用套管连接时，管口应对准在套管心并焊接严密，套管长度不得小于金属管外径的2.2倍，管进箱盒必须焊接跨接地线，焊接长度不应小于圆钢直径的6倍，并必须两面施焊，金属管进配电箱、盒采用丝扣锁母固定时，应焊接跨接地线，如采用焊接法，但只宜在管孔四周点焊3-5处，烧焊处必须做好防腐处理。

2.2金属管暗敷在钢筋砼中，线管宜与钢筋绑扎固定，线管严禁与钢筋主筋焊接固定。

2.3阻燃PVC管敷设（1）采用阻燃PVC管暗敷设时，其线管与箱盒、配件的材质均宜使用配套的制品。

PVC管关口应平整、光滑；管与管、管与盒（箱）等器件应用插入法连接；连接处结合面应涂专用胶粘剂，接口应牢固密封。

（2）直埋在地下或楼板内的PVC管，在露出地面时易受机械损伤的部分，应采取保护措施。

（3）暗敷在混凝土内的管子，离表面的净距不应小于15毫米，为了减少线管的弯曲，线路走向宜沿最近的路线敷设，其弯曲处不应折皱，弯扁程度不应大于管外径的10%，其明配时弯曲半径不小于外径的6倍；暗敷在砼内其弯曲半径不小于管径的10倍。

线管超过下列长度时加过线盒；电管弯曲允许最大长度（5）PVC管切割方法：先将弹簧插入管内，两手用力慢慢弯曲管子，考虑到管子的回弹，弯曲角度要稍过一些。

水电预留预埋技巧交底【1 】交底内容：一.电线导管预埋1.根本请求熟习控制电气等专业图纸及建筑的标高.平面.隔墙.门窗地位的精确尺寸等,亲密合营土建搞好主体工程的电盒.电管的预埋.该分项工程按照土建进度同步进行.组织好画线定位,在柱上及剪力墙上预埋箱.盒,应先划线,用程度管肯定标高,然后装配并固定,预埋箱盒必须紧贴模板且固定坚固.线管和箱盒启齿处暂时用木屑和发泡塑料填塞并用封口胶封堵周密,防止水泥浆及灰渣进入造成管路堵塞.预埋停止后,由现场施工员查对,确认无误后,报请工程监理进行隐藏工程验收.2.线管预埋配管时,埋入混凝土内的钢管内壁应做防腐处理,埋入土层内的钢管,应刷两度沥青.暗配金属管采取套管衔接时,管口应瞄准在套管心并焊接周密,套管长度不得小于金属管外径的 2.2倍,管进箱盒必须焊接跨接地线,焊接长度不该小于圆钢直径的6倍,并必须两面施焊,金属管进配电箱.盒采取丝扣锁母固准时,应焊接跨接地线,如采取焊接法,但只宜在管孔周围点焊3-5处,烧焊处必须做好防腐处理.金属管暗敷在钢筋砼中,线管宜与钢筋绑扎固定,线管严禁与钢筋主筋焊接固定.（1)采取阻燃PVC管暗敷设时,其线管与箱盒.配件的材质均宜运用配套的成品.（2)PVC管关隘应平整.滑腻;管与管.管与盒（箱）等器件运用拔出法衔接;衔接处联合面应涂专用胶粘剂,接口应稳固密封.（3)直埋在地下或楼板内的PVC管,在露出地面时易受机械毁伤的部分,应采纳呵护措施.（4)暗敷在混凝土内的管子,离概况的净距不该小于15毫米,为了削减线管的曲折,线路走向宜沿比来的路线敷设,其曲折处不该折皱,弯扁程度不该大于管外径的10%,其明配时曲折半径不小于外径的6倍;暗敷在砼内其曲折半径不小于管径的10倍.线管超出下列长度时加过线盒;电管曲折许可最大长度（5）PVC管切割办法：先将弹簧拔出管内,两手用力慢慢曲折管子,斟酌到管子的回弹,曲折角度要稍过一些.（6）PVC管衔接办法：将管子清算清洁,在管子接头概况平均刷一层PVC 胶水后,立刻将刷好胶水的管头拔出接头内,不要扭转,保持约15s不动,即可以贴牢.二.预留孔洞1.在土建工种施工进程中,水电装配应与土建合营进行管道.竖井.管道井等入户.穿墙.穿楼板的孔洞预留,包管预留孔洞的质量进而包管构造验收,确保往后装配施工顺遂进行.2.预留前,要卖力熟习施工图纸,理清体系的道理和技巧请求,对比装配和土建构造图,肯定预留孔洞的尺寸地位.依据预留孔洞的大小和外形制造响应的预留木框或钢套管,指定专人在土建工种钢筋绑扎完成后关模前按照图纸请求的尺寸地位进行预留.3.由水电技巧员复核地位和尺寸,确认无误后,方可通知土建工种关模.4.在土建工种关模及浇注混凝土时,必需要有专人监护,以防预留孔洞移位或破坏等.5.预埋高低层预留孔洞时,中间线应垂直,预留的木框拆模后留在墙体内,钢制管待混凝土稍凝固时需仔细拔出钢管,掌控好拔管时光,包管预留孔洞的滑腻和成型.6.拆模后,组织操纵员和施工员复核预留孔洞的尺寸,并作好记载,对不及格的孔洞,需提出处理的办法和看法,待同意后实行.7.下面是各类孔洞的具体预留办法：一般孔洞预留构造施工进程中,肯定专人跟踪合营,待土建施工到预留孔洞部位时,立刻按水电留孔图中给定的穿管坐标和标高,在模板上做出标识表记标帜.在土建扎钢筋时,将事先做好的模具中间瞄准标识表记标帜进行模具的固定装配,并斟酌便利裁撤暂时模具.当遇有较大的孔洞.模具与多根钢筋相碰时,与土建技巧人员协商,采纳响应措施后再进行装配固定.卫生间孔洞预留卫生间内各类水管孔洞预留是工程重点,对于卫生间洁具的排水预留洞,必须依据本工程肯定运用的卫生洁具的装配尺寸.墙体的厚度及坐标轴线,肯定预留洞的地位后预埋.如因一些原因导致在卫生间排水套管在预留时,洁具的型号无法肯定,我方将参照尺度图集及设计请求进行排水孔洞的预留.孔洞的尺寸可恰当放大一号,为防止在洁具型号肯定后,洁具装配请求与孔洞的预留消失误差时,尽量削减楼板开洞的面积,如必须从新开洞,则必须运用开孔机机械钻洞,严禁乱剔乱凿的现象消失.套管预留孔洞施工办法依据管道管径尺寸,制造比管径大两号的钢套管（U-PVC管）,钢套管（U-PVC管）的长度平日为楼板厚度＋300mm.在土建楼板模板铺设完毕,底筋绑扎完毕后,依据规范请求及现场构造钢筋绑扎成形的地位尺寸,肯定套管地位,将钢套管（U-PVC管）放在预留的地位,用铁丝将钢套管（U-PVC管）绑扎好,用铁钉将铁丝钉在模板上,将钢套管（U-PVC管）紧紧的固定在模板上,钢套管（U-PVC 管）的底部与模板之间不留裂缝紧贴坚固.预埋好后,钢套管（U-PVC管）内还应放入填料将套管填充满,防止混凝土浇注时进入套管内.待混凝土强度达到可以上人时,便于将套管拔出,将套管清算清洁,分类存放以备后用.三、套管束作与装配1.为了防止热胀冷缩破坏影响构造,热水及采暖管道穿楼板及墙体时均应做钢套管,套管管径比管道管径大两号.套管顶部凌驾地面50mm（穿楼板时）,套管底部与楼板面平齐,套管内不得有接头.2.穿越屋顶楼板.地下室板墙.以及水池壁时,必须制造防水套管.防水套管的做法联合图纸请求并参照图集.3.套管应预先按照请求制造,在土建工种钢筋绑扎完成后合模前按照图纸请求的尺寸进行预留装配,包管固定坚固,封堵周密,地位精确.4.罕有预埋套管分类：套管装配地位套管装配样图符号解释固定方法穿建筑物隔墙套管1-钢管;2-钢套管;3-密封填料;4-隔墙;5-成品装潢板（明装管道实用）套管合营墙体施工或运用机械开洞后用水泥砂浆固定穿人防剪力墙套管柔性防水套管1-钢管;2-法兰套管;3-密封圈;4-法兰压盖;5-螺柱;6-螺母;7-法兰;8-密封膏嵌缝;9-建筑外墙;10-内侧;11-柔性填缝材料剪力墙处套管需与构造钢筋绑扎固定,一次浇注在墙体内穿无防水请求楼板1-钢管;2-钢套管;3-密封填料;4-楼板套管中部架设钢筋于楼板上,套管下部水泥砂浆吊模固定.穿有防水请求楼板（如卫生间,厨房等）1-钢管;2-钢套管;3-翼环;4-挡圈;5-石棉水泥;6-油麻套管中部架设钢筋于楼板上,套管下部水泥砂浆吊模固定.穿地上或建筑外墙等防水墙刚性防水套管（钢管）1-钢管;2-钢套管;3-翼环;4-挡圈;5-石棉水泥;6-油麻剪力墙处套管需与构造钢筋绑扎固定,一次浇注在墙体内.体顶板刚性防水套管1-铸铁管;2-钢套管;3-翼环;4-石棉水泥;5-油麻剪力墙处套管需与构造钢筋绑扎固定,一次浇注在墙体内.四.防雷接地工程1.接地体（线）的连策应采取焊接,采取构造柱/梁钢筋焊接拉通,焊缝长≮100,焊接处焊缝应饱满并有足够的机械强度,不得有夹渣.咬肉.裂纹.虚焊.气孔等缺点,焊接处的药皮要敲净.2.接地引下线运用构造柱内两根对角主筋,施工时将该主筋黄色漆作好标识表记标帜,随构造施工逐层焊接至顶层,并与屋顶避雷网焊接.引下点按设计.3.每层程度连线运用构造梁周环焊接,与引下钢筋焊通. 接地体为构造基本.4.接地装配的顶面埋设深度不该小于0.6m.圆钢.角钢及钢管接地极应垂直埋入地下,间距不该小于5m.接地装配的焊策应采取搭接焊焊接长度应相符下列划定：4.1扁钢与扁钢搭接为扁钢宽度的2倍,许多于三面施焊;4.2圆钢与圆钢搭接为圆钢直径的6倍,双面施焊;4.3圆钢与扁钢搭接为圆钢直接的6倍,双面施焊;4.4扁钢与钢管,扁钢与角钢焊接,紧贴角钢外侧两面,或紧贴3/4钢管概况,高低两侧施焊;4.5除埋设在混土壤中的焊接接头外,有防腐措施.5.防雷引下线运用构造柱内或剪力墙内2根∅≥16或4根∅≥10的主钢筋,自下而上通长焊接.五.留意事项1.严厉按设计及规范请求施工.2.墙/柱內预留预埋在关模前施工好,并验收及格.3.楼板内预留管在板底筋绑好后施工安插.施工时留意对钢筋的呵护,不得破坏钢筋的绑扎质量.4.应合营土建施工,不得影响其它工程的正常施工进度.5.每作完一段或一个工序请求自检,自检及格后报项技巧负责人检讨,做好隐藏记载.技巧负责人检査及格后报监理验收,验收及格后方可进行下道工序施工.接收交底人员签字：。

水电预埋做法及注意事项水电预埋是指在装修中将水电管线、插座等设备事先埋入墙体或地面中，使其成为装修的基础设施。

正确的水电预埋做法和注意事项是确保房屋的使用安全和便利性的关键。

以下是水电预埋的做法和注意事项：一、水电预埋的做法1.施工前设计：在开始进行水电预埋施工之前，首先需要根据房屋的布局和功能要求进行设计。

细致的设计可以确保各个房间的供水、排水、电力等设备的布局合理，并减少施工中的误差。

2.施工前验收土建结构：水电预埋施工需要在土建结构完成之前进行，因此需要在进行水电预埋前验收土建结构的质量问题。

如发现有裂缝、明显的变形等情况，需要进行处理和修补，以免影响水电预埋的施工。

3.水电预埋施工：水电预埋施工需要严格按照设计图纸和要求进行。

水电管线需要保持平直，并且嵌入到墙体或地面内，以保证后续装修过程中不会受到破坏。

插座、开关等电器设备的安装位置和数量也需要按照设计要求安装。

4.完成后验收：水电预埋施工完成后需要进行验收。

验收时需要检查各个水电设备的连接是否牢固，电器设备是否正常开启和关闭，水管是否有漏水、排水是否通畅等问题。

二、水电预埋的注意事项1.考虑未来的扩展需求：在进行水电预埋设计时，需要考虑未来可能的扩建或改建需求。

留出足够的余量，以方便后续的改动和调整。

2.保持管线的分离：水电管线应该保持分离，水管和电线之间应有一定的安全距离，以避免发生交叉干扰和安全隐患。

3.区分冷热水管线：在水电预埋施工中，应该明确区分冷热水管线，以避免日后使用时出现混淆和错误。

4.确保防水性能：水电预埋施工中应该注意防水，特别是在卫生间、厨房等湿区。

水管和排水管道的连接处应进行密封处理，确保防水性能。

5.地板下预留孔洞和节点：在地板下进行水电预埋时，需要预留一些孔洞和节点，以便后续维修和检修。

6.保护预埋设备：在水电预埋完成后，需要对预埋设备进行保护，以免被其他施工、装修活动破坏。

进行地面铺设时，需要小心处理，以免刮碰损坏。

水电管道预留预埋施工方案1. 引言水电管道预留预埋施工是指在建筑物的施工过程中，在楼板、墙体等结构内部预留并预埋水电管道。

这种施工方式能够保证水电管道的布置精确、美观，并且不占用空间，方便后续维护和改造。

本文档旨在提供一个详细的水电管道预留预埋施工方案，以指导相关工程的施工过程。

2. 施工前准备在进行水电管道预留预埋施工之前，需要进行以下准备工作：2.1 设计方案确认首先，需要根据设计方案确认各个房间的水电管道走向、规格、数量等，并结合建筑施工图纸进行施工方案设计。

2.2 材料准备根据施工方案设计，准备好需要使用的水电管道、电线、电缆、水龙头、开关盒等材料，并按照要求进行质量检查。

2.3 工具准备准备好施工过程中需要使用的工具，如电钻、扳手、刀具、量具等。

2.4 安全措施在施工过程中，要注意安全，穿戴好安全帽、手套、防护眼镜等。

同时，确保施工现场的通风良好，并设置合理的警示标志。

3. 施工步骤3.1 水电管道预留施工在施工过程中，应按照设计方案在楼板、墙体等结构内部进行预留施工。

具体步骤如下：1.使用电钻和刀具等工具，按照设计方案在楼板、墙体上标记出预留位置。

2.使用电钻和锤子等工具，将预留位置的杂物清除干净，确保预留位置平整。

3.按照设计方案要求，将水电管道预先制作好，并安装到预留位置上。

4.使用扳手等工具，将水电管道与楼板、墙体进行固定连接。

3.2 水电管道预埋施工在进行水电管道预埋施工之前，需要进行以下步骤：1.根据设计方案要求，在楼板、墙体上进行开槽或开孔。

2.将水电管道按照设计要求放入开槽或开孔中，并使用水泥砂浆等材料进行固定。

3.按照设计方案要求，对预埋水电管道进行绝缘处理，防止漏电或渗水。

3.3 防水处理在水电管道预埋施工完成后，还需要进行防水处理，以确保水电管道的安全和稳定。

具体步骤如下：1.按照设计方案要求，对楼板、墙体等预留和预埋位置进行防水处理。

2.使用防水涂料、密封胶等材料，对预留和预埋位置进行刷涂或填充。

最全的预留预埋资料整理，可以作为技术交底收藏预留预埋对于机电安装来说，是施工的难点同时又是重点，它和其他工序相辅相成而又相互制约。

控制好预留预埋的质量，不但能缩短工期和节约成本，而且为下一步的安装打好基础。

实例展示某项目部通过对工程经验教训的分析，总结出预留预埋质量的控制要点，用以指导新工程施工，取得了很好的效果。

加强安装工程与土建工程的配合一、熟悉图纸，搞好图纸会审机电安装人员接到施工图纸后应认真熟悉图纸，了解机电安装工程的功能、土建结构、施工进度计划和施工方法，与土建施工人员共同搞好图纸会审。

对图纸上设计不周全的地方、与土建施工矛盾的部位应在会审时向设计人员提出，对需要土建配合的地方也应提出商议，为今后施工作好准备。

二、把握时间，搞好与土建配合每一项工程都是多工种、多工序、多人员的交叉施工作业。

要做好预埋工作，首先要把握时间，即按机电图和土建图要求了解机电预埋的内容、建筑结构的情况、预埋的位置，根据多工种各工序的性质分析出最佳预埋时间，合理安排、交叉作业。

只有及时准确做好预埋工作，才能保证安装工作的顺利进行，否则，将会造成破坏建筑结构等严重后果。

建筑给水排水及采暖工程预埋质量控制一、穿墙、楼板或屋顶的管道均应埋设套管穿墙套管必须在土建砌体砌筑预留高度或钢筋绑扎到套管高度时预埋。

穿剪力墙的套管周围用钢筋加固，并用电焊固定，防止浇砼时移位。

穿楼板的套管在模板支撑后，绑扎钢筋时埋设，同样其周围用钢筋加固，并用电焊固定，防止浇砼时套管移位。

二、楼板预留洞淘汰传统的预留法如木盒、铁皮盒、塑料套管，避免跑模、变形等弊端，采用可提式钢管盒预留法，材料利用废旧钢管，制作时，套管高度为250mm，套管管径比图纸设计的管径大两个等级，在离预留盒上口80mm处焊接一个Φ6圆钢煨成的提手，以备混凝土达到一定强度后便于拔出，同时在预留盒的底口用钢板封堵好。

问题示例1：穿越楼板或墙的管道安装工程【存在问题】穿墙管道未按规范要求设置穿墙套管。

建筑工程水电预留预埋施工工艺水电预留预埋是本工程的一个有机组成部分，其施工质量的优劣直接影响着的质量质量水平，必须要及时完整、有序地抓好水电预埋工程的质量管理。

在整个水电安装工程中，线管预埋、箱盒安装、孔洞预留等都是不可忽视的问题，若是在水电预留预埋质量上有所欠缺，漏留孔洞、漏埋套管或者预留预埋位置不准确，造成水电安装时，只好去凿墙钻洞，不但劳民伤财，还会影响使用功能甚至破坏结构，留下不少质量隐患。

1、组织各专业共同认真审学好设计图纸，尤其对预埋、预留的位置、标高、数量等进行详细的审核，使现场施工人员都能心中有数。

2、在进行技术交底的时候，将预埋、预留作为一项重点进行详细的交底。

3、采用专人负责的管理方法，即对所有工程的预留预埋件指定专人负责(分区域)，做到责任到人。

4、对预留洞、预埋件、套管、线管的留设方法，不仅要根据其具体情况采取可靠的固定措施，确保其不位移，还要保证不能破坏主体结构。

4.1成品套管要注意检查焊接的焊缝无气泡、砂眼，同心度一致；现场制作的套管要求牢固，若为整体多管时注意排距得一致，以便于安装。

4.2剪力墙套管的预留预埋要求焊缝饱满，固定要牢靠，位置正确，四周要焊加固钢筋，成排套管水平度控制好。

4.3预留楼板洞时，应仔细测量定位，保证上下楼板预留洞中心垂直，预埋套管外壁要清理干净。

4.4刚性防水套管在土建主体施工时要求一次预埋到位，管道与套管同心度精度高，油麻、膨胀水泥打口规范。

4.5消防穿墙套管两端与墙面要齐平，套管内侧防腐要到位，周围标识清晰。

4.6楼板中的电气管路暗敷设应注意布局合理，定位准确，回路清晰，管口及接头用胶带防护到位；另外要注意在管道密集处应保证管净距足够25mm，局部部位可考虑加横向短钢筋等措施，以防产生楼板结构性裂缝。

4.7暗配钢管连接及与接线盒连接部位采用专用接地卡跨接接地。

4.8剪力墙中的线盒预埋计划主要采用水平管找平，Φ8圆钢固定，打完混疑土后一次成型，线盒的表皮与墙面要平齐，满足清水墙面的施工工艺。

水电安装工程预留预埋施工方案结合土建结构方面的技术要求，机电安装在土建结构施工时，必须采取一定的技术措施解决管线暗敷预埋、管洞预留和设备基础预埋的问题，保证预埋件、预留孔洞等隐蔽工程的施工质量。

一、管线暗敷预埋1.在现浇混凝土构件内敷设管子，用铁线将管子绑扎在钢筋上，线管随着土建浇注混凝土而固定在混凝土板内。

线管固定时必须用铁线绑扎牢固，以防止土建用振捣器振捣浇混凝土时使线管移位或松动。

线管敷设高度应以楼板厚度的中间值为宜，尽量减少双层布置敷设。

2.当线管配在砖墙内时一般是随同土建砌砖时预埋；否则，应先在砖墙上留槽或开槽。

线管在砖墙内的固定方法，可先在砖缝里打入木楔，再在木楔上钉钉子，用铁线将管子绑扎在钉子上，再将钉子打入，使管子充分嵌入槽内。

应保证管子离墙表面净距不小于15nli11。

3.在地坪内配管，必须在土建浇制混凝土前埋设，固定方法可用木桩或圆钢等打入地中，再用铁丝将管子绑牢。

为使管子全部埋设在地坪混凝土层内，应将管子垫高，离土层15〜20mm,这样，可减少地下湿土对管子的腐蚀。

4.埋于地下的电线管路不宜穿过设备基础，在穿过建筑物基础时，应加保护管保护。

当有许多管子并排敷设在一起时，必须使其各个离开一定距离，以保证其间也灌上混凝土。

5.进入落地式配电箱的管子应排列整齐，管口应高出配电箱基础面不小于50皿I）。

为避免管口堵塞影响穿线，管子配好后要将管口用木塞或塑料堵好。

管子连接处以及钢管与接线盒连接处，要做好接地处理。

6.当电线管路遇到建筑物伸缩缝、沉降缝时，必须相应作伸缩、沉降处理。

一般是装设补偿盒。

二、管道预留洞口1.套管预埋主要是确定基准线，基准线不应以离柱多少来确定，而应多方综合考虑各种因素，以土建单位在现场标识的基准线为基准；2.预埋在楼层地板上的套管高度按以下标准控制：底部与楼板持平，上部应高出完成面lOOrnn；3.穿梁预埋的套管两端应与完成面持平；4.标识：为了便于拆除模板后迅速找出预留的套管，在套管固定完成后用墨汁或油漆把套管的位置标识在模板。

电气预留预埋施工方案
一、施工前的准备工作：
1.熟悉项目的电气设计方案和施工图纸，了解施工任务和要求。

2.组织安排专业的电气施工队伍，确定施工人员的工作任务和责任。

3.准备好所需的施工工具和设备，确保施工顺利进行。

二、电气线路预留：
1.根据施工图纸确定电气线路的预留位置和数量，并在施工现场进行
标示。

2.采用专业的打孔工具进行墙体和地板的预留，确保预留孔的位置准确、规格符合要求。

3.对于水泥墙体和地板的预留，要控制好打孔时的力度，防止出现裂
缝和损坏。

4.在预留孔中铺设预留管或导线槽，确保线路的通畅和安全。

三、电气设备预埋：
1.根据施工图纸确定电气设备的预埋位置和数量，并在施工现场进行
标示。

2.对于壁挂式设备，如开关、插座等，要按照设计要求准确预埋，并
根据需要安装配套的预埋盒。

四、电缆预埋：
1.根据设计方案确定电缆的预埋位置和数量，并在施工现场进行标示。

2.在预留管道中安装电缆，注意电缆的保护和固定，避免出现弯曲、断裂和松动的情况。

3.对于大跨度的电缆，要根据设计要求安装预留托架和规避钢筋等障碍物。

五、验收和整改：
1.施工完成后，进行电气线路和设备的验收，检查预留位置、数量和质量是否符合要求。

2.发现问题或不符合要求的地方，及时进行整改，并记录整改情况和时间。

3.完成整改后，进行最终验收，确保电气预留和预埋施工的质量和准确性。

水电预留预埋施工技术交底水电预留预埋施工技术交底在建筑工程中，水电预留预埋施工技术是一项非常重要的环节。

这项技术的好坏直接影响到建筑物的质量和使用寿命，因此，进行水电预留预埋施工技术的交底非常重要。

本文将详细介绍水电预留预埋施工技术的流程和注意事项，为相关从业人员提供参考。

水电预留预埋施工技术是指在建筑工程施工过程中，对电气线路、给排水管道等进行预先留置和埋设。

这项技术的目的是为了保证建筑物的质量和使用安全，同时也为后续的装修和维护工作提供便利。

在进行水电预留预埋施工前，需要进行技术交底工作。

技术交底是指将相关的技术信息和方法传递给施工人员进行了解和掌握，以确保施工质量和安全。

在水电预留预埋施工技术交底中，需要重点强调以下内容：1.熟悉施工图纸：施工人员需要认真阅读施工图纸，了解水电预留预埋的具体要求和位置。

2.规范操作：施工过程中需要遵循相关的规范和标准，确保施工质量符合要求。

3.注意安全：施工过程中需要注意安全，遵守安全操作规程，防止发生意外事故。

4.保证质量：施工人员需要保证施工质量，严格按照施工图纸和规范进行操作。

水电预留预埋施工主要包括以下步骤：1.预留洞口的定位：根据施工图纸确定预留洞口的尺寸和位置。

2.预留洞口的开凿：在混凝土结构上按照预留洞口的尺寸进行开凿。

3.管道敷设：将电气线路、给排水管道等进行预先敷设。

4.钢筋焊接：对预留洞口进行钢筋焊接，以确保其牢固性。

5.验收：在完成水电预留预埋施工后，需要进行验收，确保施工质量符合要求。

在水电预留预埋施工过程中，需要注意以下事项：1.预留洞口的尺寸和位置要准确，以免影响后续的施工和维修。

2.管道敷设时要保证其顺畅性和牢固性，避免在施工过程中出现漏水、漏电等安全问题。

3.钢筋焊接时要保证焊接质量和焊接点的牢固性，确保预留洞口的稳定性和承载能力。

4.在施工过程中要注意保护好已完成的施工部分，避免造成损坏。

为了确保水电预留预埋施工的质量和安全，需要进行质量控制和安全措施。

水电预留预埋施工方案一、前期准备工作1.1确定施工区域：根据建筑平面图，确定水电预留预埋的具体位置和区域，并进行标识。

1.2准备材料和设备：准备所需的水电预留预埋管材、水电接头、水电排线等材料，以及钢筋定位工具和卷尺等施工设备。

二、施工步骤2.1水电预留预埋管道施工2.1.1确定预埋管道路线：根据建筑平面图，确定水电管道的走向，并标识出各个预留口的位置。

2.1.2准备施工材料：根据实际需要，准备好相应规格和长度的预留管道，并进行清理和消毒处理。

2.1.3进行预埋管道敷设：根据预埋位置和走向，进行预埋管道线路的敷设。

在敷设过程中，需注意管道的坡度和沟槽的深度，确保符合相关技术要求。

2.1.4进行预留口施工：在预埋管道线路上，按照设计要求，进行预留口的施工。

根据预留口的尺寸，使用适当的工具进行切割和修整。

2.1.5完善水电预留预埋工作：在预留口位置，进行防水处理，确保水电管道的密封性和安全性。

2.2水电接头的施工2.2.1准备施工材料：根据实际需要，准备好相应规格和型号的水电接头和密封胶等材料。

2.2.2进行水电接头的安装：根据水电管道的走向和需要，进行水电接头的安装。

根据不同的接头类型，采用不同的安装方式和工具。

2.2.3进行水电接头的连接:在接头安装完成后，根据设计要求，进行水电接头之间的连接。

确保连接的牢固性和密封性。

2.3水电排线的施工2.3.1确定排线路线：根据建筑平面图和设计要求，确定水电排线的走向和布置位置，并进行标识。

2.3.2准备施工材料：根据实际需要，准备好相应规格和长度的水电排线，并进行清理和消毒处理。

2.3.3进行水电排线的敷设：根据排线路线，进行水电排线的敷设。

在敷设过程中，需注意排线的防火性能和绝缘性能，确保符合相关技术要求。

2.3.4进行排线的连接：在排线敷设完成后，根据设计要求，进行排线之间的连接。

确保连接的牢固性和电气性能。

三、施工注意事项3.1按照相关技术规范和标准进行施工，确保施工质量。
