水电安装预留预埋施工方案模板.

水电预留预埋施工方案一、施工前准备在进行水电预留预埋施工之前，需要进行充分的准备工作。

首先，施工人员应该仔细阅读施工图纸和设计方案，明确每个预留预埋的具体位置和尺寸要求。

其次，要检查施工所需的工具和材料是否齐全，并确保施工现场的安全设施完善。

二、水电预留预埋工作流程1. 确定预埋位置根据设计图纸要求，施工人员确定水电预留预埋的具体位置，并标记出来。

在此过程中，需特别注意避免与其他管线或结构物相冲突。

2. 开始施工首先，根据标记好的位置，在墙体或地面上用工具开凿出预留预埋的空间。

然后，根据具体要求，选择适当的管道材料进行铺设，并与水电设备做好连接。

3. 固定及封闭在完成水电设备的连接后，需要进行固定及封闭工作。

施工人员应确保管道牢固地安装在墙体或地面上，并对连接处进行密封处理，以防漏水或漏电。

4. 检查与验收最后，施工完成后，需要对预留预埋工作进行全面检查，并邀请相关专业人员进行验收。

确保工作符合设计要求，且安全可靠。

三、施工注意事项1.施工人员在施工过程中应注意安全，佩戴好相应的防护装备，如安全帽、手套等。

2.确保施工现场整洁有序，避免杂物堆积影响施工进度和质量。

3.在施工过程中，如遇问题应及时与设计人员或相关专业人员沟通解决，避免施工失误带来的影响。

4.施工完成后，及时清理施工现场，保持周围环境整洁。

结语水电预留预埋施工是建筑施工中重要的一环，合理规划和精细施工对于建筑工程的质量和安全至关重要。

只有严格按照设计要求进行施工，做到安全可靠、符合标准，才能保障整个建筑工程的顺利进行和质量保证。

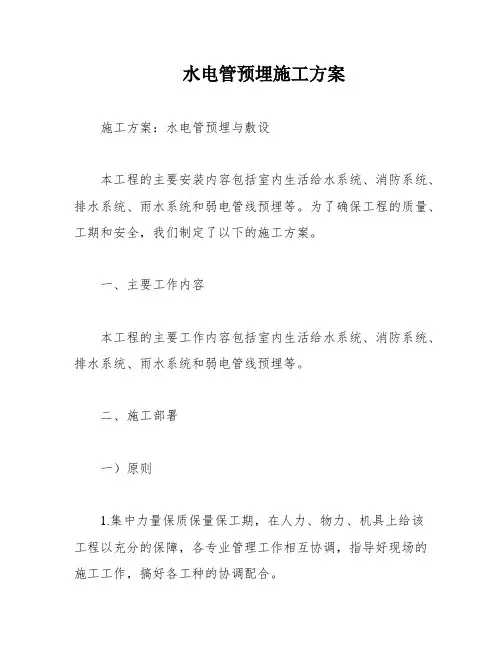

水电管预埋施工方案施工方案：水电管预埋与敷设本工程的主要安装内容包括室内生活给水系统、消防系统、排水系统、雨水系统和弱电管线预埋等。

为了确保工程的质量、工期和安全，我们制定了以下的施工方案。

一、主要工作内容本工程的主要工作内容包括室内生活给水系统、消防系统、排水系统、雨水系统和弱电管线预埋等。

二、施工部署一）原则1.集中力量保质保量保工期，在人力、物力、机具上给该工程以充分的保障，各专业管理工作相互协调，指导好现场的施工工作，搞好各工种的协调配合。

2.按主体流水段组织分段施工，确保各工种与土建的相互协调。

3.组织各工种配合施工，穿插作业，重点部位重点抢，施工的配合面大，时间较长，装饰工程施工时应配合组织安装抢工，组织穿插相关专业队伍安装项目作业，组织内部各工种平行流水作业，以达到土建、装饰、安装及其他各工种之间的互创施工条件，以确保工程总体进度。

二）组织机构在项目经理部的统一组织下，成立水电安装工程组。

该组设有水电安装管理技术负责人一人、水电专业管理人员二人、管道专业人员二人、质安员一人、生产统计员一人、材料管理员一人、资料员一人、预算员一人。

三）施工配合1.各安装工种之间的配合1）油漆配合：施工中各种金属管道、支架应涂刷底漆，待交工前按统一色泽规定刷面漆。

2）管道及设备安装与电气专业的配合：水泵、配电柜、配电箱等设备应尽快就位，未到货但已具备条件的应尽快进场，为管道安装、电气接线创造条件，电气接线必须建立在各种设备就位的基础上。

2.安装工程与土建装修工程的配合1）预埋、预留工作的配合：安装预埋、预留人员应严格按图进行施工，在施工中不得随意损伤建筑结构钢筋，与土建结构有矛盾时应由专业工长与土建技术人员协调处理。

在楼地坪内错、漏、堵塞或设计单位确定后预留。

所有穿越围护结构、防护密闭隔墙、密闭隔墙的照明管线，应进行防护密闭或密闭处理。

3.给排水、电气设备等施工的配合1）给排水、电气安装的条件，土建作业及内粉刷作业完工，门窗安装完，混凝土强度不小于设计强度的70%。

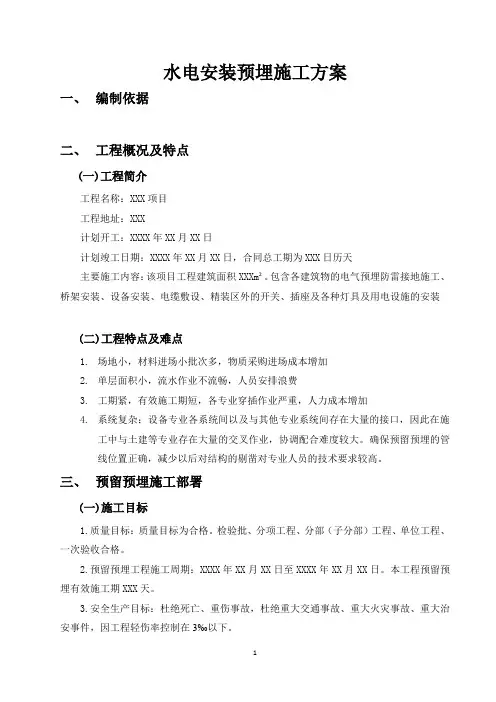

水电安装预埋施工方案一、编制依据二、工程概况及特点(一)工程简介工程名称：XXX项目工程地址：XXX计划开工：XXXX年XX月XX日计划竣工日期：XXXX年XX月XX日，合同总工期为XXX日历天主要施工内容：该项目工程建筑面积XXXm²。

包含各建筑物的电气预埋防雷接地施工、桥架安装、设备安装、电缆敷设、精装区外的开关、插座及各种灯具及用电设施的安装(二)工程特点及难点1.场地小，材料进场小批次多，物质采购进场成本增加2.单层面积小，流水作业不流畅，人员安排浪费3.工期紧，有效施工期短，各专业穿插作业严重，人力成本增加4.系统复杂：设备专业各系统间以及与其他专业系统间存在大量的接口，因此在施工中与土建等专业存在大量的交叉作业，协调配合难度较大。

确保预留预埋的管线位置正确，减少以后对结构的剔凿对专业人员的技术要求较高。

三、预留预埋施工部署(一)施工目标1.质量目标：质量目标为合格。

检验批、分项工程、分部（子分部）工程、单位工程、一次验收合格。

2.预留预埋工程施工周期：XXXX年XX月XX日至XXXX年XX月XX日。

本工程预留预埋有效施工期XXX天。

3.安全生产目标：杜绝死亡、重伤事故，杜绝重大交通事故、重大火灾事故、重大治安事件，因工程轻伤率控制在3‰以下。

4.文明施工目标：遵循ISO 14001标准，全过程实现“绿色施工”、无扰民和无污染。

(二)施工组织组织机构：本工程有规模大、专业工种多、交叉施工多、难度大等特点。

鉴于本工程的重要性和复杂性，将派遣经验丰富、技术力强、专业宽泛的工程负责人，负责协调、调度全工程机电施工服务，统一指挥、协调工作，对质量、安全、工期、成本全面负责。

(三)组织管理1.针对本工程工期紧、任务重、质量要求高的特殊性，要求管理应具有严密性、科学性和程序性。

2.对设计与施工的协调管理。

组织分包单位做好施工准备工作，与设计单位做好图纸会审工作。

并针对一些特殊部位的施工提前进行研究，为设计提供有价值的参考意见，以便于给施工带来更可靠的保障。

一、方案概述安装预埋预留施工方案是在建筑工程施工过程中，针对水电、通风、空调、消防等机电安装工程，为满足设备安装、管道敷设、线路布线等要求，对预留孔洞、预埋管道、预埋设备基础等进行施工的技术方案。

二、施工流程1. 设计阶段：根据工程图纸，确定预留预埋的位置、尺寸、数量及要求。

2. 施工准备：准备施工工具、材料、设备，组织施工人员，进行技术交底。

3. 预埋管道施工：（1）根据设计要求，确定预埋管道的位置、尺寸、坡度及标高。

（2）在土建施工过程中，按照设计要求预留孔洞，并确保孔洞位置、尺寸、标高符合要求。

（3）在孔洞中安装管道，进行管道连接、试压、防腐等工序。

4. 预埋设备基础施工：（1）根据设计要求，确定设备基础的位置、尺寸、标高。

（2）在土建施工过程中，按照设计要求预留设备基础孔洞，并确保孔洞位置、尺寸、标高符合要求。

（3）在孔洞中安装设备基础，进行基础连接、验收等工序。

5. 预留孔洞施工：（1）根据设计要求，确定预留孔洞的位置、尺寸、标高。

（2）在土建施工过程中，按照设计要求预留孔洞，并确保孔洞位置、尺寸、标高符合要求。

（3）在预留孔洞周围进行加固处理，防止孔洞变形。

6. 施工验收：对预埋管道、预埋设备基础、预留孔洞等进行验收，确保符合设计要求。

三、施工要点1. 预埋管道施工要点：（1）确保管道位置、尺寸、坡度、标高符合设计要求。

（2）管道连接牢固，无泄漏。

（3）管道防腐处理符合规范要求。

2. 预埋设备基础施工要点：（1）确保设备基础位置、尺寸、标高符合设计要求。

（2）设备基础连接牢固，无变形。

（3）设备基础防腐处理符合规范要求。

3. 预留孔洞施工要点：（1）确保预留孔洞位置、尺寸、标高符合设计要求。

（2）预留孔洞周围加固处理，防止孔洞变形。

（3）预留孔洞四周进行封堵，防止杂物进入。

四、质量保证措施1. 严格执行施工规范和质量标准，确保工程质量。

2. 加强施工过程中的质量控制，及时发现并解决质量问题。

本工程主体水电预埋施工主要包括强电、弱电、给排水及采暖、通风空调、电梯等相关专业。

施工区域涉及整个建筑主体结构，包括楼板、墙体、地面等。

为确保施工质量，满足后期使用需求，特制定本施工方案。

二、施工依据及原则1. 依据国家相关施工规范、标准和设计图纸要求。

2. 坚持安全第一、质量第一、文明施工的原则。

3. 确保施工过程中，各项指标符合设计要求和国家规范。

三、施工部署及人员安排1. 施工组织机构成立以项目经理为组长，各专业工程师、施工员为成员的施工组织机构。

2. 施工人员安排根据工程特点和施工进度，合理配置施工人员，确保施工质量和进度。

四、施工方法及工艺1. 预埋管道（1）根据设计图纸要求，提前准备好所需管道、套管等材料。

（2）按照设计要求，确定预埋管道的位置、走向和标高。

（3）在主体结构施工过程中，按照施工图纸要求，预留预埋管道孔洞。

（4）在预埋管道孔洞内，安装相应规格的套管，并确保套管位置准确。

（5）对预埋管道进行加固，确保其在混凝土浇筑过程中不受损坏。

2. 电气预埋（1）根据设计图纸要求，确定电气预埋位置、走向和标高。

（2）在主体结构施工过程中，预留电气预埋孔洞。

（3）安装电气预埋套管，确保套管位置准确。

（4）对电气预埋线路进行固定，防止其在混凝土浇筑过程中移位。

3. 给排水预埋（1）根据设计图纸要求，确定给排水预埋位置、走向和标高。

（2）在主体结构施工过程中，预留给排水预埋孔洞。

（3）安装给排水预埋套管，确保套管位置准确。

（4）对给排水预埋管道进行固定，防止其在混凝土浇筑过程中移位。

五、施工质量控制1. 严格控制施工材料的质量，确保所用材料符合国家相关标准和设计要求。

2. 严格执行施工工艺，确保施工质量。

3. 定期进行质量检查，发现问题及时整改。

4. 对施工过程中的关键工序进行验收，确保施工质量。

六、施工进度安排根据工程特点和施工进度要求，制定详细的施工进度计划，确保工程按期完成。

七、安全文明施工1. 严格执行国家安全生产法规，确保施工安全。

目录一、编制依据 (3)（一）神华神东科技大厦施工组织设计 (3)（二）神华神东科技大厦施工图纸............ 3错误！未定义书签。

（三）规范、规程 (4)（四）主要标准 (4)（五）主要图集 (5)（六）主要法规 (7)（七）规范、规程 (7)二、工程概况及特点............... 7错误！未定义书签。

（一）工程简介............................ 7错误！未定义书签。

（二）工程特点及难点.. (8)（三）专业概况 (8)（四）专业设计简介 (12)三、施工部署 ................... 12错误！未定义书签。

（一）施工目标............................ 12错误！未定义书签。

（二）施工组织.. (13)（三）组织管理 (14)（四）进度计划的编制 (14)四、施工准备.................... 15错误！未定义书签。

（一）劳动力组织.......................... 14错误！未定义书签。

（二）物质准备.. (16)（三）岗位培训 (16)五、主要施工方法及技术措施...... 16错误！未定义书签。

（一）配合预留注意事项 ................... 19错误！未定义书签。

（二）通风管道、桥架、线槽孔洞的预留. (23)（三）给排水、空调水专业预留 (26)（四）电气管路的预留 (27)（五）接地装置安装技术及质量控制措施 (29)（六）施工过程控制 (33)（七）冬雨期施工.......................... 34错误！未定义书签。

六、主要施工管理措施............ 35错误！未定义书签。

（一）工期保证措施........................ 35错误！未定义书签。

（二）质量保证措施. (35)（三）技术保证措施 (36)（四）施工保证措施 (38)一、编制依据(一)神华神东科技大厦施工组织设计(二)神华神东科技大厦施工图纸（见表1-1）表1-1 名称工程编号图纸编号日期给排水2011-03 水施01～水施312012.07电气图2011-03 电施01～电施502012.07电讯图2011-03 讯施01～讯施24 2012.07暖通图2011-03 设施01～设施312012.07（三）主要法规（见表1-2）表1-2 序号时间法规名称1 1997.11.1中华人民共和国建筑法21998.12.26中华人民共和国环境保护法32002.6.29中华人民共和国安全生产法42000.1.30建设工程质量管理条例5工程建设标准强制性条文（房屋建筑部分）6建筑工程质量管理监督法规文件汇编72005.9.25陕西省安全生产条例8中华人民共和国消防法(四)规程、规范（见表1-3、表1-4）国家规程、规范表1-3序号名称编号1 建筑给水排水及采暖工程施工质量验收规范GB 50242-20022 通风与空调工程施工质量验收规范GB 50243-20023给水排水管道工程施工及验收规范GB 50268-974自动喷水灭火系统施工验收规范CB 5026-965火灾自动报警系统施工及验收规范GB 50166-926建筑电气工程施工质量验收规范GB 50303-20027 气体灭火系统施工及验收规范GB50263-20078建筑与建筑群综合布线系统工程验收规范GB/T 50312-2000 9建筑工程施工质量统一标准GB 50243-2002 10现场设备、工业管道焊接工程施工及验收规范GB 50236-9811建筑物电子信息系统防雷技术规GB 50343-2004 12电气装置安装工程电缆线路施工及验收规范GB 50168-9213电气装置安装工程接地装置施工及验收规范GB 50169-9214电气装置安装工程盘、柜及二次回路结线施工及验收规范GB 501611-9215电气装置安装工程电梯电气装置施工及验收规范GB 50182-9316建设工程施工现场供用电安全规程GB 50194-9317机械设备安装工程施工及验收通用规程GB 50231-9818智能建筑工程质量验收规范GB 50339-2003 19给水排水构筑物施工及验收规范GBJ 141-9020综合布线系统施工及验收规范GB/T 50312-2000 21智能建筑工程施工及验收规范GB/T 50314-2000行业规程、规范表1-4序号名称编号1建筑机械使用安全技术规程JGJ 33-20012 施工现场临时用电安全技术规程JGJ 46-883建筑工程冬期施工规程JGJ 104-974建筑施工高处作业安全技术规范JGJ 80-91(五)主要标准（见表1-5、表1-6）国家标准表1-5序号名称编号1 建筑采暖卫生与煤气工程质量检验评定标准GBJ 302-882通风与空调工程质量检验评定标准GBJ 304-883建筑安装工程质量检验评定统一标准GB 50300-2001 4采暖通风与空气调节术语标准GB 50155-925建筑电气安装工程质量检验评定统一标准GB 50303-2002 6智能建筑安装工程质量检验评定统一标准GB 50339-2003 7电梯工程施工质量检验评定标准GB 50310-20028 气体灭火工程质量检验评定标准GB50370-2005行业标准表1-6序号名称编号1 建筑施工安全检查标准JGJ 59-992施工企业安全生产评价标准JGJ 77-20033建筑施工现场环境与卫生标准JGJ 146-20044建筑照明术语标准JGJ/T 119-98（六）主要图集（见表1-7）表1-7序号名称编号1 建筑设备施工安装图集91SB3室内消火栓安装04S2024室内管道支架及吊架03S4025管道和设备保温、防结露及电伴热03S4016卫生设备安装99S3047卧室水泵隔振及其安装98S1028消防水泵接合器安装99S2039立式水泵隔振及其安装95SS103 10室内自动喷水灭火设施安装04S206 11排水设备附件制造及安装04S301 12防水套管02S404 13雨水斗01S302 14小型潜水排污泵选用及安装01S305 16建筑电气通用图集92DQ17电气设备施工安装通用图集92DQ1-13 19常用低压配电设备安装04D702-1 21接地装置安装03D501-1 22等电位联结安装02D501-2 23建筑物防雷设施安装99(03)D501-3 24接地装置安装03D501-4 25智能建筑弱电工程设计施工图集97X700 27常用灯具安装96SD469 28等电位联结安装97SD567 29防雷接地施工图通用说明C-8006 (七)其它（见表1-8）表1-8序号名称编号1 GB/T 19000-2000质量管理体系基础和术语2GB/T 19001-2000质量管理体系要求3ISO 14000环境保证体系4OHS 18001安全保证体系5企业“管理文件”2006年二、工程概况及特点(一)工程简介地上19层，地下2层。

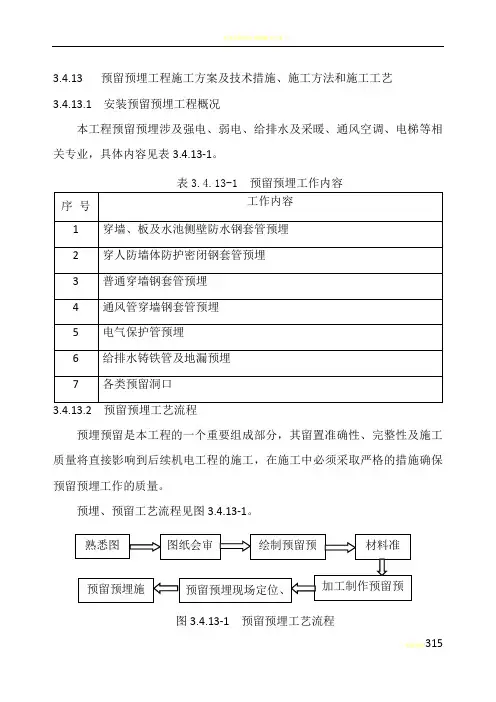

3.4.13 预留预埋工程施工方案及技术措施、施工方法和施工工艺3.4.13.1 安装预留预埋工程概况本工程预留预埋涉及强电、弱电、给排水及采暖、通风空调、电梯等相关专业，具体内容见表3.4.13-1。

表3.4.13-1 预留预埋工作内容预埋预留是本工程的一个重要组成部分，其留置准确性、完整性及施工质量将直接影响到后续机电工程的施工，在施工中必须采取严格的措施确保预留预埋工作的质量。

预埋、预留工艺流程见图3.4.13-1。

3.4.13.3 施工准备1 图纸会审邀请设计人员对预留预埋图纸进行交底，专业技术人员对土建结构设计图与下道工序相关的机电安装图纸，进行对照审核，对图纸中反映的预埋件、预留孔洞做详细的会审，确定预留埋件、预留孔洞的位置、大小、规格、数量、材质等是否相互吻合，将预埋件、预留孔洞绘制成图，由专人负责技术指导、检查，作好技术交底工作。

2 资源准备资源准备详见表3.4.13-2。

表3.4.13-2 资源准备表3.4.13.4 施工技术要求1 钢套管预埋施工技术要求钢套管预留预埋施工，主要采用形式、安装方法、要求见表3.4.13-3。

表3.4.13-3 预埋套管的安装方法及要求2 人防简介及管线预埋施工技术要求本工程人防防护类别为甲类，抗力等级为核5级、常5级，防护等级为丁级，工程类别为配套工程，战时用途为物资库，平时用途为汽车库，位于地下室3层，人防建筑面积为9941m2,人防通道及口部面积为170.2m2,分为3个防护单元，6个抗爆单元。

1)人防电气套管的制作安装及管线敷设人防电气套管预埋及管线敷设见表3.4.13-4。

表3.4.13-4 人防电气套管预埋及管线敷设大样人防管道套管预埋管主要分为穿墙和穿过楼板两种，具体情况详见表3.4.13-5。

表3.4.13-5 电气套管预埋及管线敷设大样3) 人防风管预埋短管的制作安装人防预埋套管（短管）施工，套管（短管）采用3mm钢板卷制，翼环采用5mm钢板双面满焊。

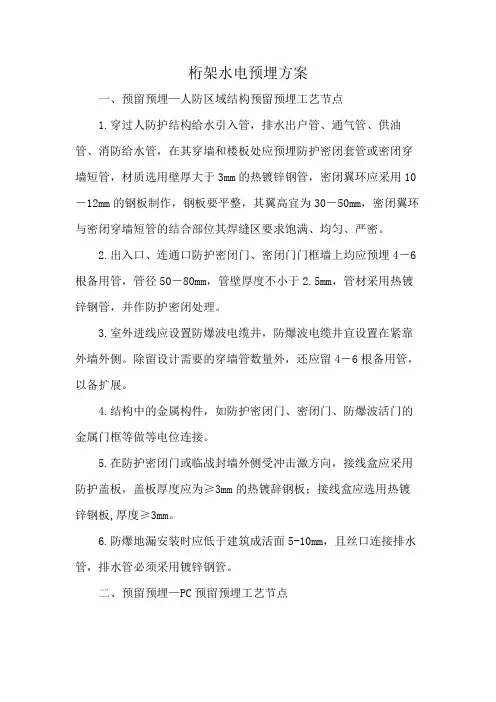

桁架水电预埋方案一、预留预埋—人防区域结构预留预埋工艺节点1.穿过人防护结构给水引入管，排水出户管、通气管、供油管、消防给水管，在其穿墙和楼板处应预埋防护密闭套管或密闭穿墙短管，材质选用壁厚大于3mm的热镀锌钢管，密闭翼环应采用10－12mm的钢板制作，钢板要平整，其翼高宜为30－50mm，密闭翼环与密闭穿墙短管的结合部位其焊缝区要求饱满、均匀、严密。

2.出入口、连通口防护密闭门、密闭门门框墙上均应预埋4－6根备用管，管径50－80mm，管壁厚度不小于2.5mm，管材采用热镀锌钢管，并作防护密闭处理。

3.室外进线应设置防爆波电缆井，防爆波电缆井宜设置在紧靠外墙外侧。

除留设计需要的穿墙管数量外，还应留4－6根备用管，以备扩展。

4.结构中的金属构件，如防护密闭门、密闭门、防爆波活门的金属门框等做等电位连接。

5.在防护密闭门或临战封墙外侧受冲击激方向，接线盒应采用防护盖板，盖板厚度应为≥3mm的热镀辞钢板；接线盒应选用热镀锌钢板,厚度≥3mm。

6.防爆地漏安装时应低于建筑成活面5-10mm，且丝口连接排水管，排水管必须采用镀锌钢管。

二、预留预埋—PC预留预埋工艺节点1.叠合板加工前必须对线盒定位、线管走向及穿楼板洞口进行深化设计，同时运用BIM技术完成构件的点位固化，准确定位。

2.在叠合楼板底部灯位（或探测器等）处预埋深型灯线盒，其高度应大于叠合楼板预制部分厚度40mm，并保证导管接续口在叠合楼板现浇层内。

3.穿越楼板管线较多且集中区域可采用现浇楼板，如管井部位等。

4.穿楼板排水管道icon建议做预留型止水节。

5.叠合板顶板配管时，严禁三根线管在同一位置交叉，避免混凝土浇筑完成后线管外露。

6.叠合板顶板配管时，线管尽可能沿叠合板桁架筋布置。

三．结构预留套管及洞口、刚性防水套管、钢套管1.套管采用钢管，穿地下室外墙时应用带翼环的防水套管；当外墙位置的防水要求较高时（水箱等），应采用柔性防水套管。

2.管道外壁与套管间的间隙大小应一致。

水电安装施工方案水电安装施工方案篇一1、施工准备1.1技术准备(1)设计施工图纸和电缆桥架加工大样图齐全。

(2)各种电缆桥架技术文件齐全。

(3)电缆桥架安装部位的建筑装饰工程全部结束，暖卫通风工程安装完毕。

(4)土建预留的孔洞其位置，大小应符合设计和施工规范要求。

1.2材料准备(1)电缆桥架及其附件：应采用经过热镀锌处理阻燃、耐火和普通的定型产品。

其型号、规格应符合设计要求。

电缆桥架内外应光滑平整，无棱刺，不应有扭曲，翘边等变形现象。

(2)金属膨胀螺栓：应根据容许拉力和剪力进行选择。

(3)镀锌材料：采用钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时，都应经过镀锌处理。

(4)辅助材料：钻头、电焊条、氧气、乙炔气、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。

1.3主要机具准备(1)铅笔、卷尺、线坠、粗线袋、锡锅、喷灯。

(2)电工工具、手电钻、冲击钻、兆欧表、万用表、工具袋、工具箱、高凳等。

1.4作业环境准备(1)配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。

(2)顶棚和墙面的第一边喷浆全部完成后，方可进行电缆桥架敷设。

(3)高层建筑竖井内土建湿作业全部完成。

(4)地面电缆桥架应及时配合土建施工。

1.5施工准备(1)参加施工人员须持有电工作业证书，进场前由电气专业技术人员进行技术培训。

施工队要配备电工作业工具，常用工具由电工自己保管使用，专用大型机具由班组保管。

(2)现场加工须设置专用工作台，加保护围栏。

作业时应配备电气消防设备。

(3)作业班组应分工明确，建立岗位责任制，提高“专业化”施工水平。

(4)施工技术资料要和施工进度同步。

2、施工部署主楼、西副楼的电缆桥架由山东水电一队安装，东副楼的电缆桥架由山东水电二队安装。

3、操作工艺工艺流程：预留孔洞预埋吊杆吊架弹线定位金属膨胀螺栓固定吊杆、吊架安装桥架安装地面电缆桥架安装。

水电安装施工方案篇二1、系统概况本工程配管采用PVC管墙内及楼板内暗敷，电源管采用镀锌钢管。

一、工程概况1. 工程名称：________________________2. 施工单位：________________________3. 分项工程名称：水电预留预埋工程4. 施工地点：________________________5. 施工时间：________________________二、安全技术交底内容1. 施工准备（1）熟悉电气、给排水等专业图纸，明确预留预埋的位置、尺寸、数量及要求。

（2）了解施工现场的实际情况，包括土建、装饰、安装等工程进度。

（3）组织施工人员学习安全技术交底内容，确保每位施工人员掌握安全操作规程。

2. 施工工艺（1）施工前，对预留预埋部位进行清理，确保无杂物、障碍物。

（2）按照图纸要求，准确测量预留预埋位置，并做好标记。

（3）根据预留预埋部位的材料、规格、尺寸，选用合适的工具和设备进行施工。

（4）在施工过程中，严格遵守操作规程，确保施工质量。

3. 成品保护（1）在施工过程中，对预留预埋部位进行保护，避免损坏。

（2）对已完成的预留预埋部位进行检查，确保无遗漏、破损。

（3）在后续施工过程中，对预留预埋部位进行再次检查，确保安全可靠。

4. 安全注意事项（1）施工人员必须佩戴安全帽、手套、眼镜等防护用品。

（2）高处作业时，必须系好安全带，并做好防滑措施。

（3）使用电动工具时，确保电源开关处于断开状态，防止误操作。

（4）施工过程中，注意观察现场情况，发现安全隐患及时报告并采取措施。

（5）禁止在预留预埋部位进行敲击、切割等操作，以免损坏管道。

5. 质量标准（1）预留预埋位置准确，尺寸符合设计要求。

（2）预留预埋部位表面平整，无破损、裂缝。

（3）管道连接牢固，无渗漏现象。

（4）预留预埋部位无污染、杂物。

三、交底要求1. 施工单位应将安全技术交底内容作为施工过程中的重要依据，严格执行。

2. 施工人员应认真学习安全技术交底内容，提高安全意识。

3. 施工现场应设立安全警示标志，提醒施工人员注意安全。

铝模板面水电安装模块化预留预埋施工工法一、前言铝模板面水电安装模块化预留预埋施工工法是一种工程施工技术，通过预先设计并预留预埋模块，使水电安装与混凝土结构同步进行，提高施工效率，降低施工成本。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点1. 提高施工效率：通过预留预埋模块，使水电安装与混凝土结构同步进行，避免了后期切割混凝土、穿墙施工等一系列麻烦，大大提高了施工效率。

2. 降低施工成本：铝模板面水电安装模块化预留预埋施工工法可提前对水电安装需求进行准确分析，避免了后期的重复施工和调整，降低了施工成本。

3. 空间利用充分：该工法可以实现立面薄水电安装，节约了建筑空间，提高了空间利用率。

4. 工艺规范：采用工厂化生产方式，保证了工艺的规范性和稳定性。

三、适应范围该工法适用于各类住宅、商业建筑等多种建筑类型，尤其适用于高层建筑、大型建筑群和高品质建筑项目。

四、工艺原理铝模板面水电安装模块化预留预埋施工工法是基于以下原理进行的：在混凝土浇筑前，根据建筑的水电需求，通过预留预埋模块的方式，提前安装水电设备并连接好管线，然后将混凝土浇筑至预留的模块内，使水电设备与混凝土结构同时固定在一起。

这样可以避免后期的施工和修补，提高施工效率和质量。

五、施工工艺1. 设计预埋模块：根据水电安装需求，设计并预留预埋模块，包括电器箱、管道走向和预埋接口等。

2. 模块生产与安装：在预留的模块中安装水电设备，并将其连接好。

然后将模块安装到铝模板面上。

3. 混凝土浇筑：在预埋模块上方安装并固定铝模板面，然后进行混凝土浇筑。

4. 封闭处理：混凝土干燥后，进行封闭处理，将水电设备暴露在混凝土内部，以保护其安全和稳定性。

六、劳动组织根据施工工艺的要求，需要合理组织电工、水暖工、模板工、混凝土工等各类施工人员，确保施工过程的协调与顺利进行。

七、机具设备在施工过程中，需要使用的机具设备主要包括：模板、水电设备、混凝土搅拌机、灰浆泵等。

铝模板面水电安装模块化预留预埋施工工法铝模板面水电安装模块化预留预埋施工工法一、前言铝模板面水电安装模块化预留预埋施工工法是一种现代化施工方法，适用于水电工程的安装和模块化预留预埋。

该工法在施工中使用铝模板面作为基础支撑，通过模块化预留和预埋，实现水电管线的布置与连接，提高了工程的施工效率和质量。

二、工法特点1.模块化预留预埋：通过提前设计和制作模块化预埋件，如电线槽、孔板等，减少现场加工。

预留预埋件安装在搭建好的铝模板面上，可以提高施工效率和质量。

2.组装化施工：施工过程中，采用模块化组装的方式进行安装，加快施工速度，减少施工工期。

3.质量可控：通过提前设计和制作模块化预埋件，保证了工程的质量和精度，同时也提高了施工的可控性。

三、适应范围铝模板面水电安装模块化预留预埋施工工法适用于各类水电工程，尤其适用于大型工程和复杂工程，如商业建筑、工业设备等。

该工法可以提高施工效率，降低施工成本，适应不同项目的需求。

四、工艺原理该工法的基本原理是通过铝模板面支撑搭建水电系统，并预留预埋模块化预埋件，实现水电管线的布置和连接。

铝模板面具有良好的承载和支撑能力，能够稳定地支撑水电系统，使其安全可靠。

五、施工工艺1.铝模板面搭建：根据设计要求和施工图纸，搭建铝模板面，确保结构稳定和安全。

2.模块化预留预埋件安装：在铝模板面上安装预留预埋件，如电线槽、孔板等，根据设计要求和施工图纸进行安装，确保位置准确、牢固可靠。

3.水电系统布置与连接：根据设计要求和施工图纸，布置和连接水电管线，确保布置合理、连接可靠。

4.验收和调试：完成水电安装后，进行验收和调试，确保水电系统正常运行。

六、劳动组织在施工中，需要组建专业的水电安装团队，由项目经理、技术负责人和施工人员组成。

技术负责人负责施工的技术指导和质量控制，施工人员按照施工流程进行作业。

七、机具设备施工中需要使用的机具设备包括铝模板面搭建设备、电线槽安装设备、孔板安装设备、水电系统布置设备等。

2023年经典的水电施工方案（通用5篇）2023年经典的水电施工方案篇1工程至关重要的一个环节，要配合主体工程一起进行，这项工作没做好的话，后期处理往往要牵扯土建与装饰等多专业，造成很烦，因此要格外重视施工工艺，以保不出错漏。

本文基于工程实例，详解机电安装预留预埋施工工艺，以供大家参考实施。

预留预埋施工流程图▼下面从这五个方面全面详解预留预埋施工▼①套管预埋②线盒预埋③线管预埋④二次预埋⑤成品保护一套管预埋1)套管制作根据机电管线综合图，由专业工程师对刚性防水套管、柔性防水套管、一般填料套管进行逐层、逐部位数量统计，同时根据结构墙体的厚度确定预埋套管的长度，列出详细各种类型套管清单;预留孔洞的位置及位移偏差符合规范要求及允许偏差值内，套管要求见下表：套管制作实物2)套管选型3)套管安装主体结构钢筋绑扎好后，按照深化设计图标高几何尺寸找准位置，然后将刚性防水套管置于钢筋中进行加固。

楼板套管二次结构墙体套管使用结构钢筋或附加钢筋采取“#”型对套管进行加固，“#”型钢筋的交叉点、套管与钢筋交叉点进行焊接，使套管牢固的固定在钢筋网中。

柔性防水套管对法兰的螺栓孔做好防护工作，防止混凝土将螺栓孔堵塞，不利于后期柔性防水套管的法兰压盖的安装。

一般填料套管安装二线盒预埋现浇混凝土墙柱上的电盒预埋施工时要控制好标高及与墙面的距离。

在埋设时为了防止位置偏移，在预埋管和线盒用4根附加钢筋箍起来，再与主筋绑扎牢固。

限位筋紧贴线盒，与主筋用粗铁丝绑扎，不允许点焊主筋。

1-主筋2-12#铅丝绑扎3-线盒4-电焊5-附加钢筋线盒安装：安装位置，标高准确三线管预埋A、管线的排列不能紧靠在一起，至少间隙不小于20mm以上，管道交叉不能重叠三层或以上，避免影响楼板面标高。

PVC线管敷设线路必须走最短路径，不能饶管。

B、直线管每隔1m用扎丝固定绑扎一处，线盒、灯头盒接头处左右50mm固定绑扎。

C、PVC线管管口由下往上预留的长度控制在80mm以内，方便以后做成品保护，管口由上往下预留的长度应控制在100mm以内，避免以后砌体施工弯断线管，二次配管时无法接驳。

电气预留预埋施工方案
一、施工前的准备工作：
1.熟悉项目的电气设计方案和施工图纸，了解施工任务和要求。

2.组织安排专业的电气施工队伍，确定施工人员的工作任务和责任。

3.准备好所需的施工工具和设备，确保施工顺利进行。

二、电气线路预留：
1.根据施工图纸确定电气线路的预留位置和数量，并在施工现场进行
标示。

2.采用专业的打孔工具进行墙体和地板的预留，确保预留孔的位置准确、规格符合要求。

3.对于水泥墙体和地板的预留，要控制好打孔时的力度，防止出现裂
缝和损坏。

4.在预留孔中铺设预留管或导线槽，确保线路的通畅和安全。

三、电气设备预埋：
1.根据施工图纸确定电气设备的预埋位置和数量，并在施工现场进行
标示。

2.对于壁挂式设备，如开关、插座等，要按照设计要求准确预埋，并
根据需要安装配套的预埋盒。

四、电缆预埋：
1.根据设计方案确定电缆的预埋位置和数量，并在施工现场进行标示。

2.在预留管道中安装电缆，注意电缆的保护和固定，避免出现弯曲、断裂和松动的情况。

3.对于大跨度的电缆，要根据设计要求安装预留托架和规避钢筋等障碍物。

五、验收和整改：
1.施工完成后，进行电气线路和设备的验收，检查预留位置、数量和质量是否符合要求。

2.发现问题或不符合要求的地方，及时进行整改，并记录整改情况和时间。

3.完成整改后，进行最终验收，确保电气预留和预埋施工的质量和准确性。
