金属氧化物避雷器设备状态检修试验规程

02 检修项目
3.接地端检查 ①检查避雷器接地是否良好(避雷器接地与放电计数器（或监 测器）的高压端连接，通过放电计数器接地)。检查避雷器低 压端的连接螺栓的紧固性，以保证过电压时通过避雷器泄入大 地的可靠性。
02 检修项目
②检查经动作计数器接地的避雷器，其低压端引线的位置应 与杆头抱箍保持足够距离，不得接触杆体接地线，造成计数 器故障。
02 检修项目
③用钢丝刷打磨线夹连接螺栓的锈蚀，锈蚀严重应更换新的螺栓； ④对断股及松股的引线进行补强和绑扎处理；
02 检修项目
2.在线监测器检修 ①检查监测器托架安装是否牢固，接地是否良好。紧固在线监 测器与避雷器接地引下线间松动的螺栓。用钢丝刷打磨避雷器引 下线与在线监测器连接处的锈蚀触面及连接螺栓，锈蚀严重应更 换新的螺栓。 ②对在线监测器与避雷器引下线连接面进行打开检查，用120# 砂纸将接触面打磨干净，均匀涂抹一层电力复合脂，重新连接， 并在螺栓上涂抹润滑脂；
27.5kV避雷器检修方法、步骤及标准
目录
CONTENT
01 检修作业流程 02 检修项目
01 检修作业流程图
修前鉴定
工器具材料准 备
填写记录
签发工作票
设备检修
收工会
工前预想
清理作业现场
办理手工手续
办理安全措施 及开工手续
修后确认
02 检修项目
1.引线及引夹检修 ①紧固一次引线连接部位松动的螺栓； ②对引线连接面进行打开检查，用120#砂纸将接触面打磨干净， 均匀涂抹一层电力复合脂，重新连接，并在螺栓上涂抹润滑脂； 打开连接线夹检查时注意引线钢绞线的连接端是否有防止散股 的紧固铁线，若没有打开前应用细铁线将钢绞线连接端绑扎紧 固后，方可打开线夹查看线夹接触面有无氧化层，用锉刀打磨 接触面，涂抹导电膏，再将线夹螺栓紧固。

但人们常有这样的错觉,MOA经预防性试验合格， 便认为其保护特性和工作可靠性也合格，一旦发 生被保护设备不能可靠地保护或运行中爆炸则是 不可理解的，或有这样的误区—企图在预防性试 验中判断出MOA的保护特性（如冲击电压下的残 压）和工作可靠性（如运行寿命）。事实上，若 制造厂出厂的MOA，如残压试验和动作负载试验 不合格，在预防性试验项目中是判断不出来的， 除非MOA解体进行型式试验。
金属氧化物避雷器试验
避雷器简介
金属氧化物避雷器是从阀式避雷器发展而 来的，是现代性能最佳的避雷器。避雷器作为 电力系统中的重要电力设备之一，是一种过电 压保护装置，它的作用是当电网电压升高达到 避雷器规定的动作电压时，避雷器动作，释放 过电压负荷，将电网电压升高的幅值限制在一 定水平之下，从而保护设备绝缘不受损坏，保 证电力设备安全运行。避雷器除了限制雷电过 电压外，还能限制一部分操作过电压。
试验中应注意的问题： ⑴ 试验必须与地绝缘，为防止表面泄漏电流的影 响，应将瓷套表面擦净或加屏蔽措施，若用屏 蔽线，则屏蔽线要封口； ⑵ 直流电压发生器应单独接地； ⑶ 试品底部与匝绝缘应保持干燥； ⑷ 现场测量应注意场地屏蔽。
试验分析：
⑴ 试验中如U1mA电压比工厂所提供的数据偏差 较大，与铭牌不符时，应与厂家联系。 ⑵ 通常在70%U1mA下的电流值偏大或电压加不 70%U1mA 上去，则有可能严重受潮；电流大于50µA，则 有可能有受潮情况。 避雷器投运后，随着运行时间的增加，电 流有一定增加，但电流不能超过50µA。
⑹ MOA的荷电率。荷电率表达式为: 荷电率=正常施加的电压幅值/ U1mA×100% 早期荷电率取40%～70%，随着制造技术的改进，现在一般为 80%。提高荷电率，能减少电阻片串联片数，降低残压；但荷电 率高了，会加速阀片老化，使用寿命缩短，还可能引起事故。 ⑺ MOA的温度特性。MOA运行在小电流区域，呈负的温度特性；电 流超过100mA，温度的变化影响变小；电流超过100A，又呈现正 的温度特性。

检验规程HY5W S—17/50配电用复合外套无间隙金属氧化物避雷器的检验对我们公司来说，一般只进行出厂试验，试验依据的标准是GB11032-2000﹑JB/T8952-1999.检验的项目有：产品外观检查、直流参考电压检测、0.75倍直流参考电压下漏电流试验、密封检测等四项。

进行试验前，要准备好试验用的氧化锌避雷器检测仪、游标卡尺、钢直尺、相关材料、相关图纸及相关技术资料，准备工作包括检查试验设备及量具是否完好准确。

试验的具体步骤是：一.产品外观检查外观检查由检验员依靠正常目力和游标卡尺、钢直尺进行，检查内容包括结构尺寸、表面是否存在毛刺、缺损。

结构尺寸符合标准，表面无毛刺、缺损为合格品，否则为不合格品。

二.密封试验密封试验是将生产完毕并经过氧化锌避雷器检测仪第一次检测合格的避雷器产品放入水温为80℃的水池中浸泡48小时以上，阴干表面水份后，再进行第二次氧化锌避雷器检测仪检测。

三. 直流参考电压检测、0.75倍直流参考电压下漏电流试验检验规程直流参考电压检测、0.75倍直流参考电压下漏电流试验是由检验员操作氧化锌避雷器检测仪来完成的，其操作步骤是：①将氧化锌避雷器检测仪上的测试连接线连接好被测试的避雷器两端；②接通氧化锌避雷器检测仪电源；③开启氧化锌避雷器检测仪检测开关进行检测，持续15秒后读取并记录检测数据；④清零、复位。

注：每次检测后必须断电重新启动才能进行下一次检测，确保操作人员取出避雷器时检测仪处于断电状态，试验的环境温度为：20±15℃直流参考电压检测和0.75倍直流参考电压下漏电流试验两项试验在密封试验前和密封试验后都必须进行一次，不符合标准要求的为不合格产品。

产品的检验项目及标准要求见下表：四.检验项目完成后的工作①关闭检测设备电源；②做好检验记录；③清理工作现场。

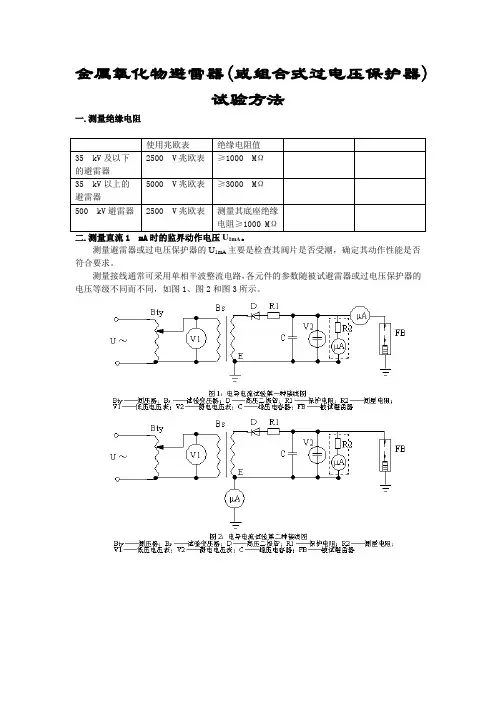

金属氧化物避雷器(或组合式过电压保护器)试验方法一.测量绝缘电阻使用兆欧表绝缘电阻值35 kV及以下的2500 V兆欧表≥1000 MΩ避雷器5000 V兆欧表≥3000 MΩ35 kV以上的避雷器500 kV避雷器2500 V兆欧表测量其底座绝缘电阻≥1000 MΩ二.测量直流1 mA时的监界动作电压U1mA。

测量避雷器或过电压保护器的U1mA主要是检查其阀片是否受潮，确定其动作性能是否符合要求。

测量接线通常可采用单相半波整流电路，各元件的参数随被试避雷器或过电压保护器的电压等级不同而不同，如图1、图2和图3所示。

⑴试验变压器的额定电压应略大于U1mA；⑵硅堆的反峰电压应大于2.5U1mA；⑶滤波电容的电压等级应能满足临界动作电压最大值的要求，电容为0.1～0.5μF。

根据规定，整流后的电压脉动系数应不大于1.5%。

经计算和实测证明，当C = 0.1 mF时，脉动系数小于1%。

直流电压一般可采用Q3-V型或Q4-V型静电电压表测量。

测量中应注意的问题是准确读取U1mA。

因泄漏电流大于200 mA以后，随电压的升高，电流急剧增大，故应仔细地升压，当电流达到1 mA时，准确地读取相应的电压U1mA。

测量时应防止表面泄漏电流的影响。

测量前应将瓷套表面擦试干净，同时应考虑气温的影响，当避雷器阀片的U1mA的温度系数约为0.05%～0.17%，即温度每增高10 ℃，U1mA约降低1%，必要时可进行换算。

对测量结果采用比较法进行判断，《规程》规定，U1mA与初始值相比较，变化应不大于+5%。

三.测量0.75U1mA直流电压下的泄漏电流由于0.75U U1mA直流电压值一般比最大工作相电压（峰值）要高一些，测量此电压下的泄漏电流主要检查长期允许工作电流是否符合规定，因为这一电流与避雷器的寿命有直接关系（一般在同一温度下此泄漏电流与寿命成反比）。

测量时应首先测出U1mA，然后再在0.75U1mA下读取相应的泄漏电流值。
