实验六电冰箱控制系统一、实验目的熟悉电冰箱的控制系统，能进行简单维护维修。

二、实验原理（一）控制电路中常用的元器件电冰箱电气控制系统的主要作用，是根据使用要求，自动控制电冰箱的起动、运行和停止，调节制冷剂的流量，并对电冰箱及其电气设备实行自动保护，以防止发生事故。

电冰箱的控制电路是根据电冰箱的性能指标来确定。

但其电气控制系统还是大同小异的，一般由动力、起动和保护装置、温度控制装置、化霜控制装置、加热与防冻装置，以及箱内风扇、照明等部分组成。

常用压力式温度控制器见下图。

1. 温度控制器：温度控制器简称温控器，是电冰箱、房间空调器等制冷设备调温、控温的装置。

它的主要作用是：（1）通过调节温度控制器旋钮，可以改变所需要的控制温度。

（2）可根据电冰箱内或空调房间内的温度要求，对制冷压缩机进行开、停的自动控制，使电冰箱内或房间内的温度保持在控制范围内。

温度控制器的种类很多，常用的温感压力式温度控制器。

温感压力式温度控制器主要用于人工化霜的普通“直冷式”单、双门电冰箱，或用于全自动化霜的“间冷式”双门电冰箱对冷冻室的温度进行控制。

温度控制器主要由感温元件、毛细管、感压腔和一组微动开关等机构组成。

感温元件也叫温压转换部件，是一个密闭的腔体，由感温管感温剂和感压腔三部分组成。

感压腔内充入的感温剂一般是氯甲烷或是R12。

它的作用是将蒸发器表面的温度变化转换为压力变化，从而引起快跳触点的动作。

2. 起动继电器：（1）重锤式起动继电器：重锤式起动继电器的结构主要包括电流线圈、重力衔铁、弹簧、动触点、T形架、绝缘壳体等；（2） PTC起动继电器：PTC是正温度系数的热敏电源电阻英文的缩写。

PTC起动继电器的工作原理：电冰箱在室温下起动时,PTC元件的电阻很小（约20Ω），而在较短的时间（0.1~0.2s）内通过基本恒定的电流，呈导通状态，之后随着其元件本身的发热温度升高，其阻值迅速增大，此时，PTC处于“断开”状态。

3. 过载保护器：过电流和过热保护器称为过载保护器，是压缩机电动机的安全保护装置。

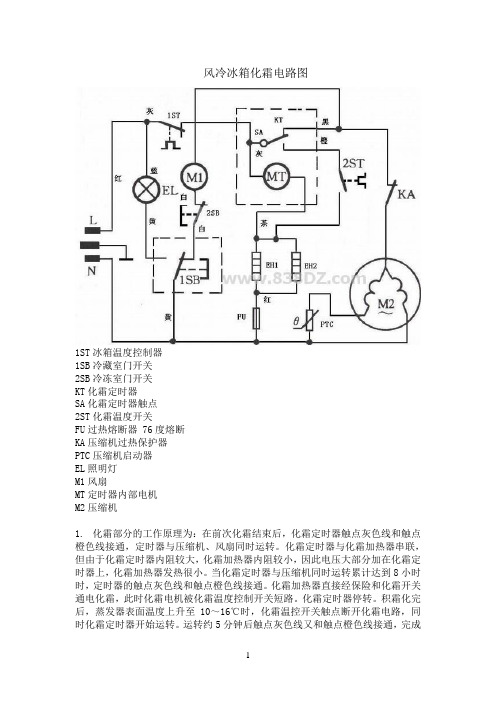

风冷冰箱化霜电路图1ST冰箱温度控制器1SB冷藏室门开关2SB冷冻室门开关KT化霜定时器SA化霜定时器触点2ST化霜温度开关FU过热熔断器 76度熔断KA压缩机过热保护器PTC压缩机启动器EL照明灯M1风扇MT定时器内部电机M2压缩机1.化霜部分的工作原理为：在前次化霜结束后，化霜定时器触点灰色线和触点橙色线接通，定时器与压缩机、风扇同时运转。

化霜定时器与化霜加热器串联，但由于化霜定时器内阻较大，化霜加热器内阻较小，因此电压大部分加在化霜定时器上，化霜加热器发热很小。

当化霜定时器与压缩机同时运转累计达到8小时时，定时器的触点灰色线和触点橙色线接通。

化霜加热器直接经保险和化霜开关通电化霜，此时化霜电机被化霜温度控制开关短路。

化霜定时器停转。

积霜化完后，蒸发器表面温度上升至10～16℃时，化霜温控开关触点断开化霜电路，同时化霜定时器开始运转。

运转约5分钟后触点灰色线又和触点橙色线接通，完成一次自动化霜过程。

压缩机、风扇又开始运转制冷。

然后，当蒸发器温度降至除霜温控开关复位温度时，温控开关闭合连通化霜加热器，为下一次化霜作好准备。

2.检修时要注意2ST化霜温度开关在常温下为开路状态，达到-5度时才闭合，为除霜作准备。

FU过热熔断器为一次性熔断器，温度超过76度即熔断，以防因为化霜电路失灵引起温度失控燃烧。

3.案例描述：送修冰箱是一台上菱b cd-234w风冷式无霜电冰箱，由于双金属片开关不能复位，导致冰箱化霜定时器工作正常，但蒸发器被霜层包围。

故障冰箱维修分析：上菱b cd-234w风冷式电冰箱在制冷状态时，温控器触点接通，化霜定时器也接通，压缩机的启动与保护电路通过电流，压缩机开始启动运转，冰箱开始制冷。

同时化霜定时器的时钟电机与双金属片开关也接通，化霜定时器与压缩机电机同步运转计时。

当压缩机运行时间累计大于8.8小时±5分钟时，化霜定时器的触点被切换，压缩机和风扇停止运转，开始化霜。

此时，化霜定时器电机被断路，化霜加热器工作，箱内和蒸发器表面温度逐渐升高，但蒸发器出口储液a表面温度也逐渐升高，当蒸发器出口储液a表面温度达到约8℃时，蒸发器上的凝霜全部融化，双金属片开关断开，切断化霜加热器供电电路，与此同时，恢复对化霜定时器时钟电机的供电，化霜定时器重新工作。

任务五 电子控制电冰箱控制电路分析与检修电子控制电冰箱的控制电路由电子元器件组成，但没有微电脑控制芯 片。

同微电脑控制电冰箱一样，温度控制器所用的感温元件也是热敏电阻。

它的工作原理是将热敏电阻直接放在箱内空间的适当位置，利用热敏电阻 受到箱内较小的温度变化影响时，其电阻值发生相应变化，导致电压变化 而引起控制电路工作，分别控制压缩机的开停与除霜电路的开停，达到对 电冰箱箱内温度的控制。

由于这种温度控制器使用了大量的电子元器件， 故又称为电子温控器。

下面以东芝GR—204E 电冰箱的温度控制电路为例， 对其基本电路和工作原理作一分析，供大家参考。

东芝 GR—204E 电冰箱 控制电路如图6.29所示(为方便读者使用，图中元器件符号、名称均遵照原 电路图)。

1.5.1基本电路1. 电源电路该控制电路的电源电路如图6.30所示，它供给控制电路所需要的直流 电源(14V，6.8V)。

使用变压器 T801 将交流 220V 变为交流 16V，然后经 二极管 VD805、VD806 组成的全波整流电路加以整流，再用电容器 C806 滤波后，向继电器回路提供 14V 的直流电压(V D)。

另外，由稳压二极管 VD808和电阻 R812、电容C808组成的稳压电路向集成电路及其他有关电图6.30路提供6.8V的直流电压(V c)。

电路中，变压器初级侧的压敏电阻TNR801， 是起保护作用的元件，即当电压过高时会短路而保护控制电路，它一旦损 坏，必须更换相同的元件，否则将失去保护作用。

2. 启动电路因为启动继电器和发光二极管需要较大的电流，故不能用控制信号直 接驱动，所以用控制信号来控制三极管的饱和与截止(相当于开关的接通与 关断)，并操纵启动继电器和发光二极管的动作。

其电路如图6.31所示。

图 6.293023. 冷藏室的温度控制电路冷藏室温度的控制，是通过冷藏室传感器探知冷藏室蒸发器的温度， 来控制压缩机的开与停而实现的。

冰箱电路原理
冰箱电路的工作原理是基于电子学和热力学原理的。

当我们插上电源后，电流首先通过一个变压器，将电流从高压降到低压。

接下来，电流进入冰箱的控制电路。

控制电路包括温度探测器、继电器和电子控制器。

温度探测器是一个感应器，能够感受到冰箱内部的温度。

当温度升高到超过设定的温度时，温度探测器就会发出信号。

这个信号被送到继电器上，在继电器的作用下，电流被导向电冰箱的压缩机。

压缩机是冰箱的主要部件之一，它的作用是将冷凝剂蒸汽压缩成高压气体。

高压气体通过冷凝器，被冷却成液体。

冷却后的液体进入蒸发器，蒸发器中有一个螺旋形的管道，流经螺旋管道的液体变成了低温低压的蒸汽。

这种蒸汽吸收周围的热量，从而使冰箱内部变得冷却。

同时，冰箱内部的空气通过空气循环系统流动。

循环系统包括一个电风扇和制冷器。

电风扇将冷却后的空气循环到冰箱的各个部分，制冷器使得冰箱内的空气保持在所设定的温度。

当温度降低到合适的程度时，温度探测器会再次发出信号，继电器将信号传送到压缩机上，使其停止工作。

从而达到调节冰箱内部温度的目的。

总的来说，冰箱电路通过控制压缩机的工作来调节冰箱的温度。

温度探测器能够感应到温度的变化，从而触发继电器的动作。

控制电路中的各个部件相互配合，使得冰箱能够维持在所设定的温度范围内。
