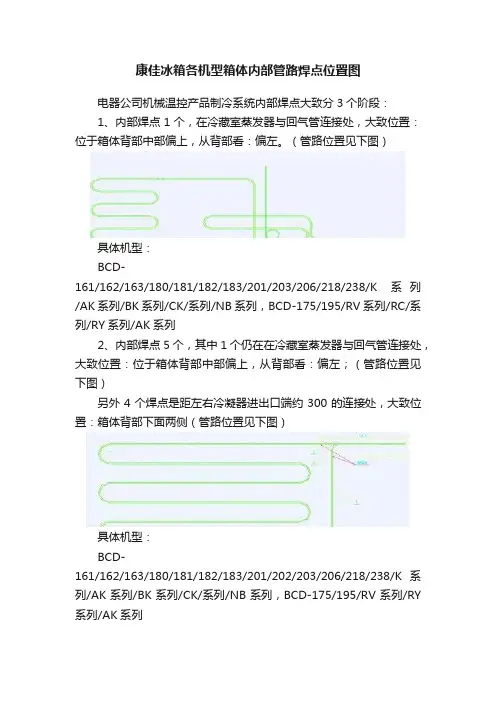

康佳冰箱各机型箱体内部管路焊点位置图电器公司机械温控产品制冷系统内部焊点大致分3个阶段：1、内部焊点1个，在冷藏室蒸发器与回气管连接处，大致位置：位于箱体背部中部偏上，从背部看：偏左。
（管路位置见下图）具体机型：BCD-161/162/163/180/181/182/183/201/203/206/218/238/K系列/AK系列/BK系列/CK/系列/NB系列，BCD-175/195/RV系列/RC/系列/RY系列/AK系列2、内部焊点5个，其中1个仍在在冷藏室蒸发器与回气管连接处，大致位置：位于箱体背部中部偏上，从背部看：偏左；（管路位置见下图）另外4个焊点是距左右冷凝器进出口端约300的连接处，大致位置：箱体背部下面两侧（管路位置见下图）具体机型：BCD-161/162/163/180/181/182/183/201/202/203/206/218/238/K系列/AK系列/BK系列/CK/系列/NB系列，BCD-175/195/RV系列/RY 系列/AK系列BCD-176/1963、内部焊点只有1个，在距回气管出口端约330的连接处，大致位置：位于箱体背部下部，从背部看：偏左。
（管路位置见下图）具体机型：BCD-161/162/163/180/181/182/183/201/203/206/218/238/AK系列/K-PB系列/NTS/系列/YTS系列/JD系列BCD-175/195/JR系列/YTS系列BCD-176/196/XTS系列/QTS系列/JL系列BCD-177/197/205/220/239/JF系列BCD-188/189/198JNJB系列BCD-199/212JNXG系列二）韩电公司（OEM）：1、BCD-108RTS机型，该机型箱体内部有5个焊点：A.回气管焊点距箱体底部340mm，大致位置：位于箱体背部下部，从背部看：偏左。
B、冷冻蒸发器焊点两个，分别距箱体底部800mm和840mm，大致位置：位于箱体背部上部，从背部看：偏左，分别距左侧板100mm和50mm。

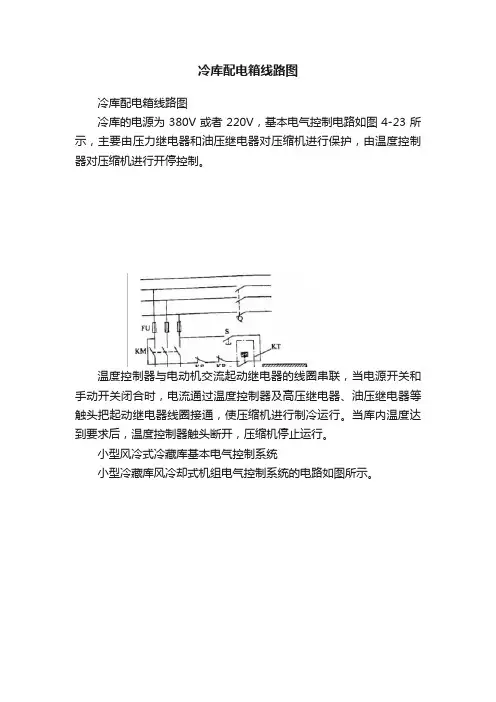

冷库配电箱线路图冷库配电箱线路图冷库的电源为380V或者220V，基本电气控制电路如图4-23所示，主要由压力继电器和油压继电器对压缩机进行保护，由温度控制器对压缩机进行开停控制。
温度控制器与电动机交流起动继电器的线圈串联，当电源开关和手动开关闭合时，电流通过温度控制器及高压继电器、油压继电器等触头把起动继电器线圈接通，使压缩机进行制冷运行。
当库内温度达到要求后，温度控制器触头断开，压缩机停止运行。
小型风冷式冷藏库基本电气控制系统小型冷藏库风冷却式机组电气控制系统的电路如图所示。
装配式小型冷藏库控制电路装配式小型冷藏库控制电路如图所示。
装配式小型冷藏库控制电路的工作原理如下：闭合电源开关K，将转换开关置于手动位置时，交流接触器的QC12线圈通电，电动机CD 起动运行，常闭交流接触器的QC12触头也闭合，电磁阀FDF1、FDF2开始向蒸发器供液，制冷系统投入正常运行。
当库温达到设定值时，温度控制器WT通过中间继电器J的常闭触头断开，使电磁阀FDF1、FDF2的线圈失电，阀孔关闭，停止向蒸发器供液，压缩机的电动机也同时停止工作。
当库温逐渐回升，温度控制器WT达到设定值时，通过中间继电器J的触头闭合，交流接触器的QC12线圈通电，电动机CD起动运行，常闭交流接触器的QC12触头也闭合，电磁阀FDF1、FDF2再次开启向蒸发器供液，制冷系统又投入制冷运行。
压力控制器FD和热继电器RJ作为保护用电器元件，在电路中的作用是，当电路因某种原因引起运行压力偏离设定值或出现过载现象时动作，对电气系统进行强制保护。
小型冷藏库电脑控制典型电路小型冷藏库电脑控制典型电路如图所示。
1.小型冷藏库电脑控制典型电路主要功能1）压缩机保护功能，为保护压缩机的运行安全，该申路有压缩机延时起动时间设计，确保压缩机在其他设备运行正常的情况下，才能起动运行。
其延时时间的多少，由运行管理者自行调节。
2）除霜控制功能。
电路设计有手动和强制除霜以及定时自动除霜功能。

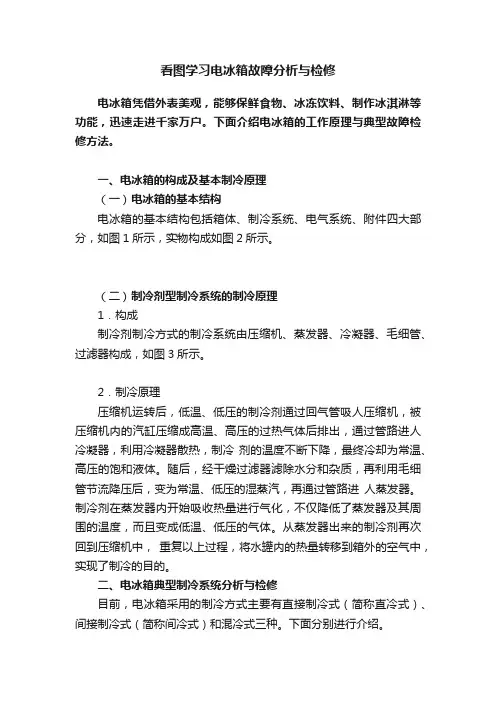

看图学习电冰箱故障分析与检修电冰箱凭借外表美观，能够保鲜食物、冰冻饮料、制作冰淇淋等功能，迅速走进千家万户。
下面介绍电冰箱的工作原理与典型故障检修方法。
一、电冰箱的构成及基本制冷原理（一）电冰箱的基本结构电冰箱的基本结构包括箱体、制冷系统、电气系统、附件四大部分，如图1所示，实物构成如图2所示。
（二）制冷剂型制冷系统的制冷原理1．构成制冷剂制冷方式的制冷系统由压缩机、蒸发器、冷凝器、毛细管、过滤器构成，如图3所示。
2．制冷原理压缩机运转后，低温、低压的制冷剂通过回气管吸人压缩机，被压缩机内的汽缸压缩成高温、高压的过热气体后排出，通过管路进人冷凝器，利用冷凝器散热，制冷剂的温度不断下降，最终冷却为常温、高压的饱和液体。
随后，经干燥过滤器滤除水分和杂质，再利用毛细管节流降压后，变为常温、低压的湿蒸汽，再通过管路进人蒸发器。
制冷剂在蒸发器内开始吸收热量进行气化，不仅降低了蒸发器及其周围的温度，而且变成低温、低压的气体。
从蒸发器出来的制冷剂再次回到压缩机中，重复以上过程，将水罐内的热量转移到箱外的空气中，实现了制冷的目的。
二、电冰箱典型制冷系统分析与检修目前，电冰箱采用的制冷方式主要有直接制冷式（简称直冷式）、间接制冷式（简称间冷式）和混冷式三种。
下面分别进行介绍。
（一）典型直冷式制冷系统由于直冷式电冰箱制冷器件的布置和毛细管的根数不同，工作原理不尽相同。
典型的制冷系统工作原理。
1．单根毛细管直冷式制冷系统典型的单根双门直冷式电冰箱的制冷系统由压缩机、下冷凝器（副冷凝器）、右冷凝器、毛细管、干燥过滤器、毛细管、下蒸发器（冷藏室蒸发器）、上蒸发器（冷冻室蒸发器）等构成，如图4所示。
压缩机工作后，制冷剂被压缩机的汽缸压缩成高温、高压的过热气体后，通过管路进人下冷凝器，利用下冷凝器散热冷凝。
该散热过程将下冷凝器上面安装的接水盘内的水蒸发掉，不仅省去了人工倒水的过程，而且还可以为下冷凝器降温。
从下冷凝器流出的制冷剂进人左冷凝器进一步冷却，通过防霜管（防露管）对门框进行加热，使门框的温度略高于室温，这样不仅可以防止门框处凝露，而且还延长门封条的使用寿命。

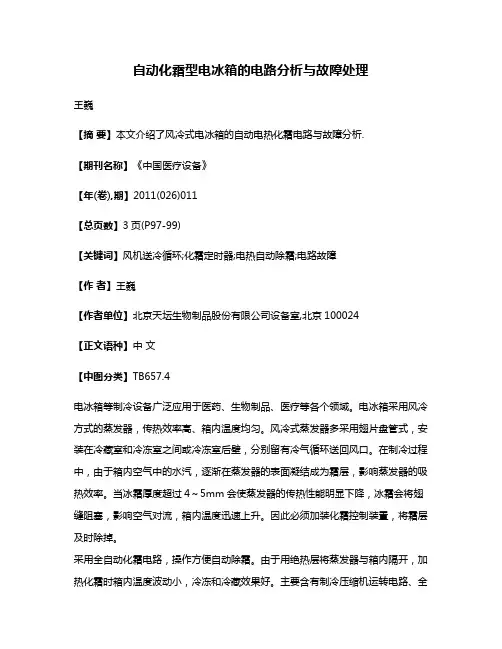

自动化霜型电冰箱的电路分析与故障处理王巍【摘要】本文介绍了风冷式电冰箱的自动电热化霜电路与故障分析.【期刊名称】《中国医疗设备》【年(卷),期】2011(026)011【总页数】3页(P97-99)【关键词】风机送冷循环;化霜定时器;电热自动除霜;电路故障【作者】王巍【作者单位】北京天坛生物制品股份有限公司设备室,北京100024【正文语种】中文【中图分类】TB657.4电冰箱等制冷设备广泛应用于医药、生物制品、医疗等各个领域。
电冰箱采用风冷方式的蒸发器，传热效率高、箱内温度均匀。
风冷式蒸发器多采用翅片盘管式，安装在冷藏室和冷冻室之间或冷冻室后壁，分别留有冷气循环送回风口。
在制冷过程中，由于箱内空气中的水汽，逐渐在蒸发器的表面凝结成为霜层，影响蒸发器的吸热效率。
当冰霜厚度超过4～5mm会使蒸发器的传热性能明显下降，冰霜会将翅缝阻塞，影响空气对流，箱内温度迅速上升。
因此必须加装化霜控制装置，将霜层及时除掉。
采用全自动化霜电路，操作方便自动除霜。
由于用绝热层将蒸发器与箱内隔开，加热化霜时箱内温度波动小，冷冻和冷藏效果好。
主要含有制冷压缩机运转电路、全自动化霜电路、风机供电电路、箱内照明电路等[1]。
1.1 制冷压缩机运转电路压缩机的供电电路由电源上端→A点→温控器→C点→定时器接点③和①→起动继电器→制冷压缩机（马达）→热保护器→电源下端组成，见图1。
制冷的温度状态由温控器控制，温控器接点的通断，依据于冷冻室的温度。
当冷冻室温度高于设定温度值时，温控器接点接通，并且在化霜定时器接点③与①接通时，即不在化霜状态，压缩机则运转进行制冷。
压缩机的热保护器实际上是电流过载继电器，当回路电流过大时，热保护器的接点断开，压缩机停止运转，起保护压缩机马达的作用[2]。
1.2 自动化霜电路化霜定时器由时钟马达和接点组成。
从图1可看出，化霜定时器时钟马达M2受温控器控制，又与压缩机为并联电路，同步进行运转，实际上是按压缩机工作的积累时间，定时化霜。
风冷冰箱化霜电路图
1ST冰箱温度控制器
1SB冷藏室门开关
2SB冷冻室门开关
KT化霜定时器
SA化霜定时器触点
2ST化霜温度开关
FU过热熔断器 76度熔断
KA压缩机过热保护器
PTC压缩机启动器
EL照明灯
M1风扇
MT定时器内部电机
M2压缩机
1.化霜部分的工作原理为：在前次化霜结束后，化霜定时器触点灰色线和触点橙色线接通，定时器与压缩机、风扇同时运转。
化霜定时器与化霜加热器串联，但由于化霜定时器内阻较大，化霜加热器内阻较小，因此电压大部分加在化霜定时器上，化霜加热器发热很小。
当化霜定时器与压缩机同时运转累计达到8小时时，定时器的触点灰色线和触点橙色线接通。
化霜加热器直接经保险和化霜开关通电化霜，此时化霜电机被化霜温度控制开关短路。
化霜定时器停转。
积霜化完后，蒸发器表面温度上升至10～16℃时，化霜温控开关触点断开化霜电路，同时化霜定时器开始运转。
运转约5分钟后触点灰色线又和触点橙色线接通，完成
一次自动化霜过程。
压缩机、风扇又开始运转制冷。
然后，当蒸发器温度降至除霜温控开关复位温度时，温控开关闭合连通化霜加热器，为下一次化霜作好准备。
2.检修时要注意2ST化霜温度开关在常温下为开路状态，达到-5度时才闭合，为除霜作准备。
FU过热熔断器为一次性熔断器，温度超过76度即熔断，以防因为化霜电路失灵引起温度失控燃烧。
3.案例描述：送修冰箱是一台上菱b cd-234w风冷式无霜电冰
箱，由于双金属片开关不能复位，导致冰箱化霜定时器工作正常，但蒸发器被霜层包围。
故障冰箱维修分析：上菱bc d-234w风冷式电冰箱在制冷状态时，温控器触点接通，化霜定时器也接通，压缩机的启动与保护电路通过电流，压缩机开始启动运转，冰箱开始制冷。
同时化霜定时器的时钟电机与双金属片开关也接通，化霜定时器与压缩机电机同步运转计时。
当压缩机运行时间累计大于8.8小时±5分钟时，化霜定时器的触点被切换，压缩机和风扇停止运转，开始化霜。
此时，化霜定时器电机被断路，化霜加热器工作，箱内和蒸发器表面温度逐渐升高，但蒸发器出口储液a表面温度也逐渐升高，当蒸发器出口储液a表面温度达到约8℃时，蒸发器上的凝霜全部融化，双金属片开关断开，切断化霜加热器供电电路，与此同时，恢复对化霜定时器时钟电机的供电，化霜定时器重新工作。
在化霜定时器时钟电机工作2~4分钟以后，化霜定时器又一次进行切换，接通压缩机电路，压缩机又启动运转，重新制冷，当蒸发器出口储液器a温度达到-14℃时，双金属片开关复位接通，为下一次化霜作准备。
同时化霜定时器时钟电机又开始累计计时，直至累计压缩机工作8.8小时后，又开始下一次化霜，如此循环往复。
间冷式电冰箱为了保证箱内冷空气的强制对流循环，加装了风扇电机，其工作过程受温控器与箱门开关双重控制，并通过箱门开关与压缩机电动机并联，同时开停。
当温控器接通，压缩机工作，箱门开关闭合时，风扇电机与压缩机同步运转，以保证箱内空气的热交换循环。
此时若打开冷冻室或冷藏室门，为避免箱内冷气过多外溢，冷冻室采用普通“门触开关”，箱门开关断开，使风扇电机暂停工作，待箱门关闭后，风扇电机随即启动运转，而冷藏室采用双向触头“门触开关”，即当冷藏室门开启时，风扇电机停转，同时接通箱内照明灯，便于食品的存取。
箱门关闭后，照明灯灭，风扇电机又运转。
为了使化霜水顺利排出箱外和防止风扇口圈因温度过低而
结霜，影响风扇的正常工作，部分电冰箱在化霜电路中加入了排水管加热器，接水盘加热器和风扇口圈加热器等防冻加热器，加热过程与化霜加热器同步。
通电检查，该冰箱压缩机工作电流正常，冷凝器全热，证
明制冷系统正常，打开箱门验证风扇能正常运转，但冷冻、冷藏室出风口的冷气很弱，初步判断化霜回路故障。
启动压缩机运转．待冷冻室内温度下降至-5℃以下达到双金属开关的复位温度时，微调冷藏室定时器上的黑色旋钮，听到“啪”一声，即接通了化霜回路，这时倾听定时器电机能运转，但无化霜电流（化霜电流正常为0.60a~1.0a），约15分钟后压缩机自动恢复运转，证明化霜定时器工作正常与化霜定时器串联的化霜加热器、温度熔断器也正常，从而确定双金属开关不能复位引起。
打开冷冻室隔板，发现蒸发器全部被冰霜包围，用60℃热水快速对蒸发器化霜后，从蒸发器储液管上取下双金属开关，采用快速方法（r12制冷剂液体喷在双金属开关密封的胶管上，使其蒸发降温约－10℃以下，测其通断）验证，仍不能复位（已呈断开状态）确定双金属片损坏。
更换新双金属片后恢复正常。
（中国易修网家电维修）。
