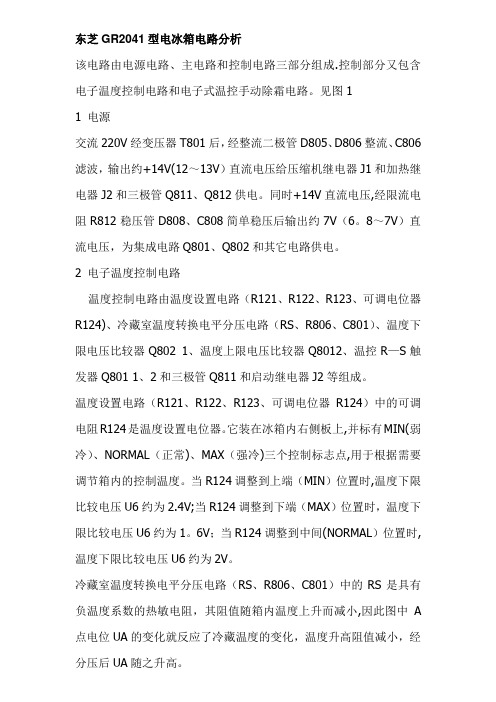

东芝GR2041型电冰箱电路分析该电路由电源电路、主电路和控制电路三部分组成.控制部分又包含电子温度控制电路和电子式温控手动除霜电路。
见图11 电源交流220V经变压器T801后，经整流二极管D805、D806整流、C806滤波，输出约+14V(12～13V）直流电压给压缩机继电器J1和加热继电器J2和三极管Q811、Q812供电。
同时+14V直流电压,经限流电阻R812稳压管D808、C808简单稳压后输出约7V（6。
8～7V）直流电压，为集成电路Q801、Q802和其它电路供电。
2 电子温度控制电路温度控制电路由温度设置电路（R121、R122、R123、可调电位器R124)、冷藏室温度转换电平分压电路（RS、R806、C801）、温度下限电压比较器Q802 1、温度上限电压比较器Q8012、温控R—S触发器Q801 1、2和三极管Q811和启动继电器J2等组成。
温度设置电路（R121、R122、R123、可调电位器R124）中的可调电阻R124是温度设置电位器。
它装在冰箱内右侧板上,并标有MIN(弱冷）、NORMAL（正常)、MAX（强冷)三个控制标志点,用于根据需要调节箱内的控制温度。
当R124调整到上端（MIN）位置时,温度下限比较电压U6约为2.4V;当R124调整到下端（MAX）位置时，温度下限比较电压U6约为1。
6V；当R124调整到中间(NORMAL）位置时,温度下限比较电压U6约为2V。
冷藏室温度转换电平分压电路（RS、R806、C801）中的RS是具有负温度系数的热敏电阻，其阻值随箱内温度上升而减小,因此图中A 点电位UA的变化就反应了冷藏温度的变化，温度升高阻值减小，经分压后UA随之升高。
电冰箱压缩机的启停由冷藏室的温度控制。
冷藏室温度由传感器（热敏电阻Rs）检测.Rs和电阻R806组成分压器，随着冷藏室温度的降低，RS的阻值增大，Q802的4、7脚电压随之降低。
集成电路Q802是电压比较器。
电冰箱的电路原理
电冰箱的电路原理包括以下几个关键部分：
1. 电源部分：电冰箱通常使用交流电源供电。
电源部分包括接线端子、保险丝、开关等。
交流电经过保险丝进行过载保护，然后通过开关进行控制。
2. 逆变器部分：逆变器将交流电转换为直流电，以供给电冰箱的各个组件。
逆变器是由变压器、整流器和滤波器组成。
变压器将电压从交流电源转换为较低的输出电压。
整流器将交流电转换为直流电。
滤波器消除直流电中的纹波，以确保电力供给稳定。
3. 温度控制部分：电冰箱需要维持特定的温度范围。
为了实现温度控制，电冰箱通常配备了温度传感器和控制器。
温度传感器感知冰箱内部的温度，通过传输信号将温度信息传递给控制器。
控制器分析接收到的信号，并根据预设的温度要求来控制压缩机和制冷剂循环等组件的运行。
4. 压缩机部分：电冰箱的压缩机是实现制冷的关键部件。
当温度超过设定的上限时，控制器将发出信号，使压缩机开始运行。
压缩机负责将制冷剂气体压缩成高压高温气体。
5. 制冷剂循环部分：制冷剂循环部分由冷凝器、膨胀阀、蒸发器和制冷剂组成。
制冷剂从压缩机排出，经过冷凝器散热，变成高压高温状态的液体。
然后，经过膨胀阀降压，进入蒸发器。
在蒸发器内，制冷剂从液体状态转变为气体状态，并从蒸发器中吸热，使蒸发器周围的环境温度降低，从而实现制冷效果。
制冷剂再次被吸入压缩机，循环运行。
通过以上关键部分的协同工作，电冰箱能够实现制冷效果，维持恒定的温度。
集成运放组成的有源滤波电路有源滤波电路1．低通滤波电路1）同相输入一阶低通电路（康P416页，图9.2.1（a ））2）反相输入一阶低通电路3）同相输入二阶低通电路o v i SRC A SRC R R S V S V S A fi +=++==111)()()(010SRC A SRC R R S V S V S A fi +=+-==11)()()(010o v i 13)(13)(1)()()( 20210++=+++==SRC SRC A SRC SRC RR S V S V S A f i o v i4）同相输入二阶低通电路（压控电压源二阶LPF ）（康P418页，图9.3.1）5）反相输入二阶低通电路6）反相输入二阶滤波电路（无限增益多路反馈二阶低通滤波电路）o v i 1)3()(1)3()(1)()()(0200210+-+=+-++==sRC A sRC A sRC A sRC R R S V S V s A f io v io v i 1)111(1)111()()()(2122212202122212210++++=++++-==ff f f f f f i R R R R C sR C C R R s A R R R R C sR C C R R s R S V S V s A2．高通滤波电路1）同相输入一阶高通电路2）反相输入一阶高通电路（康P472页，图题9.3.4）34）同相输入二阶低通电路（压控电压源二阶LPF ）（康P424页，图9.3.7）C SR C SR S V S V S A f i 101)()()(+-==ov i o v i o v i。
o v i 。
5）反相输入二阶高通电路(图没改)6）反相输入二阶滤波电路（无限增益多路反馈二阶低通滤波电路）3．带通滤波电路（康P429页，图题9.3.13）4．带阻滤波电路（康P430页，图9.3.15）o v i o 。

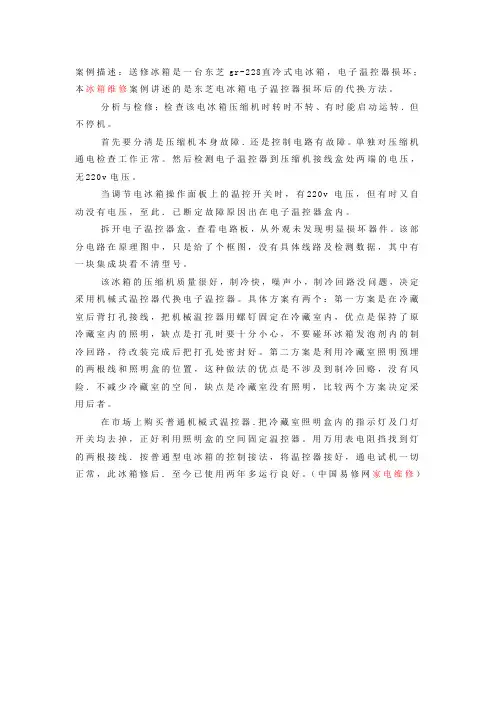

案例描述：送修冰箱是一台东芝gr-228直冷式电冰箱，电子温控器损坏；本冰箱维修案例讲述的是东芝电冰箱电子温控器损坏后的代换方法。
分析与检修；检查该电冰箱压缩机时转时不转、有时能启动运转．但不停机。
首先要分清是压缩机本身故障．还是控制电路有故障。
单独对压缩机通电检查工作正常。
然后检测电子温控器到压缩机接线盒处两端的电压，无220v电压。
当调节电冰箱操作面板上的温控开关时，有220v电压，但有时又自动没有电压，至此．已断定故障原因出在电子温控器盒内。
拆开电子温控器盒，查看电路板，从外观未发现明显损坏器件。
该部分电路在原理图中，只是给了个框图，没有具体线路及检测数据，其中有一块集成块看不清型号。
该冰箱的压缩机质量很好，制冷快，噪声小，制冷回路没问题，决定采用机械式温控器代换电子温控器。
具体方案有两个：第一方案是在冷藏室后背打孔接线，把机械温控器用螺钉固定在冷藏室内，优点是保持了原冷藏室内的照明，缺点是打孔时要十分小心，不要碰坏冰箱发泡剂内的制冷回路，待改装完成后把打孔处密封好。
第二方案是利用冷藏室照明预埋的两根线和照明盒的位置，这种做法的优点是不涉及到制冷回赂，没有风险．不减少冷藏室的空间，缺点是冷藏室没有照明，比较两个方案决定采用后者。
在市场上购买普通机械式温控器．把冷藏室照明盒内的指示灯及门灯开关均去掉，正好利用照明盒的空间固定温控器。
用万用表电阻挡找到灯的两根接线．按普通型电冰箱的控制接法，将温控器接好，通电试机一切正常，此冰箱修后．至今已使用两年多运行良好。
（中国易修网家电维修）。
任务五 电子控制电冰箱控制电路分析与检修电子控制电冰箱的控制电路由电子元器件组成，但没有微电脑控制芯 片。
同微电脑控制电冰箱一样，温度控制器所用的感温元件也是热敏电阻。
它的工作原理是将热敏电阻直接放在箱内空间的适当位置，利用热敏电阻 受到箱内较小的温度变化影响时，其电阻值发生相应变化，导致电压变化 而引起控制电路工作，分别控制压缩机的开停与除霜电路的开停，达到对 电冰箱箱内温度的控制。
由于这种温度控制器使用了大量的电子元器件， 故又称为电子温控器。
下面以东芝GR—204E 电冰箱的温度控制电路为例， 对其基本电路和工作原理作一分析，供大家参考。
东芝 GR—204E 电冰箱 控制电路如图6.29所示(为方便读者使用，图中元器件符号、名称均遵照原 电路图)。
1.5.1基本电路1. 电源电路该控制电路的电源电路如图6.30所示，它供给控制电路所需要的直流 电源(14V，6.8V)。
使用变压器 T801 将交流 220V 变为交流 16V，然后经 二极管 VD805、VD806 组成的全波整流电路加以整流，再用电容器 C806 滤波后，向继电器回路提供 14V 的直流电压(V D)。
另外，由稳压二极管 VD808和电阻 R812、电容C808组成的稳压电路向集成电路及其他有关电图6.30路提供6.8V的直流电压(V c)。
电路中，变压器初级侧的压敏电阻TNR801， 是起保护作用的元件，即当电压过高时会短路而保护控制电路，它一旦损 坏，必须更换相同的元件，否则将失去保护作用。
2. 启动电路因为启动继电器和发光二极管需要较大的电流，故不能用控制信号直 接驱动，所以用控制信号来控制三极管的饱和与截止(相当于开关的接通与 关断)，并操纵启动继电器和发光二极管的动作。
其电路如图6.31所示。
图 6.293023. 冷藏室的温度控制电路冷藏室温度的控制，是通过冷藏室传感器探知冷藏室蒸发器的温度， 来控制压缩机的开与停而实现的。
