正泰NM2LC剩余电流保护断路器说明书ANM2LC 剩余电流保护断路器NM2LC剩余电流动作断路器是具有剩余电流保护继电器、塑壳断路器于⼀体并具有过载保护、短路保护、过压保护、⽋压保护、缺相保护、错相保护、断零保护、浪涌保护、⾃动重合闸、通讯功能的综合智能化剩余电流动作断路器。
适⽤于配电变压器低压侧三相四线中性点直接接地(TT)的低压电⽹，⽤来对⼈⾝触电危险提供间接接触保护，也可对线路或⽤电设备的接地故障、过电流、短路、⽋电压、过电压、缺相和电源侧断零线等进⾏保护。
⼀体式剩余电流动作断路器具有体积⼩、安装使⽤⽅便、动作值固定分档可调、操作简单等特点，能适⽤各地⽤户、各种环境需求，特别适合国家城农⽹JP柜改造或新建项⽬。
3.1 环境温度：除满⾜-5℃~+40℃国标要求的温度范围外，还可在-25℃~+70℃等极限环境温度下可靠运⾏。
3.2 最⾼温度为 40℃时，空⽓的相对湿度不超过50%,最湿⽉的⽉平均最低温度不超过25℃时，该⽉的⽉平均最⼤相对湿度不超过90%，⽇平均最⼤相对湿度不超过95%，并考虑到因温度变化发⽣在产品表⾯上的凝露。
3.3 安装地点的海拔不超过2000 ⽶，在⾼海拔地区应降容使⽤，建议每升⾼海拔1000⽶，降低容量10%。
3.4 污染等级：3级3.5 安装类别：Ⅲ3.6 安装场所的外磁场在任何⽅向不超过地磁场的5倍；⽆爆炸性、腐蚀性⽓体；⽆⾬雪侵袭；⼲燥、通风。
3 正常⼯作条件和安装条件4 特点4.1 多功能：具有长延时、短延时和瞬时三段保护以及剩余电流保护功能外，还具有过压保护、⽋压保护、缺相保护、错相保护、断零保护、浪涌保护、⾃动重合闸、通讯等功能。
可显⽰额定电流、负荷电流、三相电源电压、剩余电流整定值、电⽹剩余动作电流等参数；可进⾏跳闸类型（剩余电流、闭锁、过载、⽋压、过压、缺相）识别、显⽰，并可存储、查询、删除。
4.2 ⼩体积：集剩余电流保护、过电流保护、⾃动重合闸功能于⼀体，体积⼩、功能全，较市场常规类产品体积减⼩20%，可减⼩产品在柜内的安装空间。

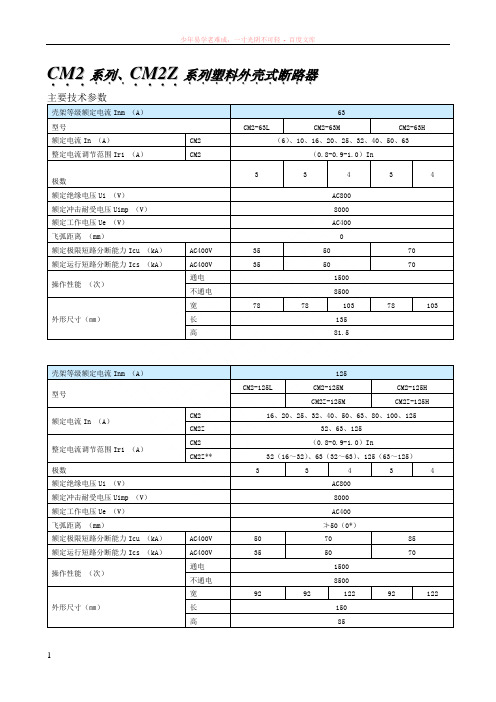

C M 2．．．系列、．．．C M 2Z ．．．．系列塑料外壳式断路器．．．．．．．．．． 壳架等级额定电流Inm （A ） 63型号CM2-63LCM2-63MCM2-63H额定电流In （A ）CM2 （6）、10、16、20、25、32、40、50、63整定电流调节范围Ir1 （A ） CM2（0.8-0.9-1.0）In 极数3 34 34额定绝缘电压Ui （V ） AC800 额定冲击耐受电压Uimp （V ） 8000 额定工作电压Ue （V ） AC400 飞弧距离 （mm ）额定极限短路分断能力Icu （kA ） AC400V 35 50 70 额定运行短路分断能力Ics （kA ） AC400V 3550 70 操作性能 （次）通电 1500 不通电 8500 外形尺寸（㎜）宽7878103 78103长 135 高81.5壳架等级额定电流Inm （A ） 125 型号CM2-125LCM2-125M CM2-125HCM2Z-125MCM2Z-125H额定电流In （A ）CM2 16、20、25、32、40、50、63、80、100、125CM2Z 32、63、125 整定电流调节范围Ir1 （A ） CM2 （0.8-0.9-1.0）InCM2Z **32（16～32）、63（32～63）、125（63～125）极数3 34 34额定绝缘电压Ui （V ） AC800 额定冲击耐受电压Uimp （V ） 8000 额定工作电压Ue （V ） AC400 飞弧距离 （mm ）≯50（0*）额定极限短路分断能力Icu （kA ） AC400V 50 70 85 额定运行短路分断能力Ics （kA ） AC400V 3550 70操作性能 （次）通电 1500 不通电 8500外形尺寸（㎜） 宽92 92 122 92 122长 150 高85**注：CM2Z整定电流连续可调。
配电电器1 产品概述3 型号及含义2 正常使用条件TG M 2 L C — □ □/3N/□无：V1.x 版控制器（液晶型）；Y1：V2.x 版控制器（液晶型），Y2：V3.x 版控制器（液晶型）；Y3：V4.x 版控制器（液晶型），S1：Vs.x 版控制器(数码型)极数：三极四线（3P+N）额定极限短路分断能力级别(L：标准型；M：较高分断型)壳架等级额定电流 具有自动重合闸功能具有剩余电流保护功能设计代号塑料外壳式断路器企业特征代号TGM2LC 系列剩余电流保护断路器TGM2LC 系列剩余电流保护断路器(以下简称断路器)，是本公司为满足城乡电网及其他各类所需剩余电流重合闸功能而开发的产品。
该系列断路器适用于交流50Hz，额定电压至400V，额定绝缘电压800V 的三相四线中性点直接接地的低压电网。
断路器有125A、250A、400A、630A、800A 五个壳架等级，整定电流从65A 至800A，额定剩余动作电流从50mA 至1000mA，具有过载保护、短路保护、剩余电流保护、过压保护、欠压保护、缺相保护及重合闸等功能。
产品延伸光伏专用系列、费控电能表专用系列。
断路器按分断能力(Icu)高低分为L 型(标准型)和M 型(较高分断型)两种。
断路器符合的标准：GB/T 14048.1 《低压开关设备和控制设备 第1部分：总则》GB/T 14048.2（IEC 60947-2） 《低压开关设备和控制设备 第2部分：断路器》(1) 周围空气温度：-5℃～+40℃；(2) 安装地点的海拨不超过2000m；(3) 安装地点的空气相对湿度在+40℃时不超过50％，在较低的温度下可以允许有较高的相对湿度，例如在+20℃时可以达到90％。
对由于温度变化偶尔产生的凝露应采取防护措施；(4) 污染等级：3级；(5) 断路器的安装类别为Ⅲ；(6) 断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方；(7) 断路器应安装在没有雨雪侵袭的地方；(8) 安装场所的外磁场在任何方向不超过地磁场的5倍。
2p智能空气开关断路器参数2P智能空气开关断路器广泛应用于家庭和工业领域，具有出色的安全性能和可靠性。
以下是其主要参数：1.额定电压：220V-400V2.额定电流：10A-63A（可根据需求选择不同电流等级）3.断路能力：6kA（脱扣曲线为C型）4.极数：2P（两极）5.剩余电流动作值：30mA（可根据需求选择不同剩余电流动作值）6.操作方式：手动开关，可搭配电动操作器实现远程控制7.外形尺寸：根据不同型号和规格有所不同，通常尺寸为18mm*14mm*75mm（宽*高*深）8.适用环境：室内干燥、无腐蚀性气体、无剧烈振动场所9.产品认证：符合我国相关电气产品认证标准，如CCC认证2P智能空气开关断路器具有以下特点：1.快速断路：在短路或过载情况下，能迅速切断电源，保护电路和设备安全。
2.灵敏度高：采用高灵敏度传感器，能精确检测电流变化，实现快速断路。
3.智能化：具备故障记忆功能，可通过显示屏查看故障原因和历史记录。
4.可靠性高：采用优质材料和先进工艺制造，具有良好的耐磨性和抗冲击性。
5.安装方便：采用标准尺寸设计，易于安装在配电箱中，节省空间。
6.维护简单：采用模块化设计，更换部件方便，降低维护成本。
在选购2P智能空气开关断路器时，应注意以下事项：1. 根据用电需求选择合适电流等级和断路能力的断路器。
2.考虑安装空间和方便性，选择合适尺寸和类型的断路器。
3.选择具有良好品牌口碑和可靠性的产品，如施耐德、正泰等知名品牌。
4.了解产品保修政策，确保售后服务。
正确安装和使用2P智能空气开关断路器，可以有效保障家庭和工业电路的安全运行。
在选购和使用过程中，务必关注产品性能和品质，确保人身和财产安全。
北京人民电器厂有限公司68GMT32系列微型断路器（以下简称断路器），适用于交流50Hz ，额定电流10A 以下，额定电压125V/230V 的PT 网络中，用来分配电能并作为线路及电源设备的过载、短路保护之用，也可用于不频繁的通断操作。
该断路器具有体积小、分断能力高、动作灵敏、压降小等特点，因此尤其适用于要求断路器压降小、短路动作电流要求很小的PT 线路快速保护和精密仪器保护中。
提高电能计量精度，减少电能计量装置的综合误差，一直是用电管理部门追求的重要目标。
由于电能计量装置的综合误差是由电流、电压互感器合成误差、电度表误差和电压回路电压降引起的误差四部分组成，尽管采用高精度的电流、电压互感器和电度表，使电能计量精度得到很大提高，但由于计量回路存在较多问题，从而整个电能计量装置的精确度还不能达到令人满意的效果。
电压回路电压降包括二次电缆压降，电压互感器出口断路器（或熔断器）压降以及电压及切换继电器、接线端子等的压降，为了降低电压回路的压降，目前已经采取了许多行之有效的措施，如加大电缆导线截面，缩短电缆长度（如采用计费电度表下放，布置在配置装置区时），采用计费专用互感器，减少电压回路中间环节等等都使得电压回路电压降有了明显的降低。
但电压互感器出口断路器（或熔断器）的压降问题目前仍未得以完全解决，从而在一定程度上已成为限制计量精度提高的“卡脖子”元件。
由于目前对于一些Ⅰ、Ⅱ类用电负荷，要求电压回路二次压降为0.5~0.25%Un ，即包括电缆、开关电器以及接线端子等在内的全部压降只允许0.5V~0.25V ，扣除一定的电缆和接线端子压降，留给开关元件本身的压降已是微乎其微。
而目前广泛应用于电力系统电压互感器二次回路的断路器或熔断器，其本身压降均较大。
一般情况下，普通的断路器或熔断器，其额定电流为1A 的内阻为0.67Ω；电流为3A 的内阻为0.25Ω；电流为5A 的内阻为0.08Ω，如此大的内阻，其本身压降已超过允许压降，从而使供电部门损失严重。

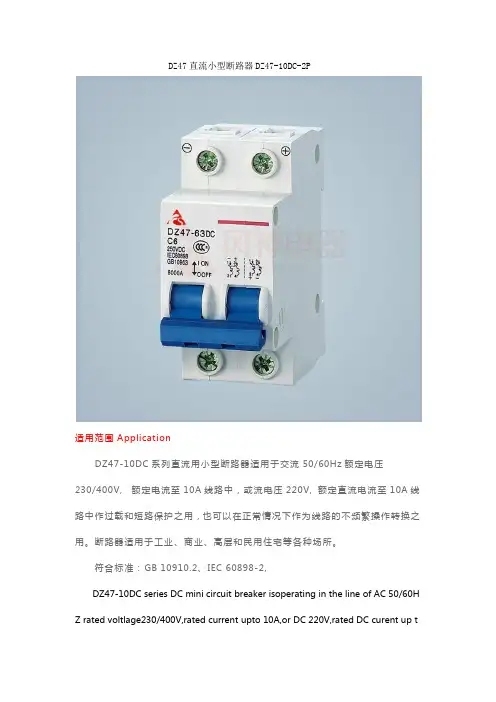

DZ47直流小型断路器DZ47-10DC-2P适用范围ApplicationDZ47-10DC系列直流用小型断路器适用于交流50/60Hz额定电压230/400V, 额定电流至10A线路中，或流电压220V, 额定直流电流至10A线路中作过载和短路保护之用，也可以在正常情况下作为线路的不频繁操作转换之用。
断路器适用于工业、商业、高层和民用住宅等各种场所。
符合标准：GB 10910.2、IEC 60898-2,DZ47-10DC series DC mini circuit breaker isoperating in the line of AC 50/60H Z rated voltlage230/400V,rated current upto 10A,or DC 220V,rated DC curent up to 10A,to protect fromoverloading and short circuit,also used to shift theline non-frequenty.The breaker i s suitable foroperating in industry,commercial,high building andcivil house,compli es with GB 10910.2、IEC60898-2 standards,the product awards CCCcertification.型号及其含义Code and implicationDZ 47 – 10 DC│││└────交直流AC/DC││└────壳架等级额定电流Frame size rated curent│└────设计序号Design No└─────────小型断路器Miniature Circuit Breaker正常工作条件Normal operating conditions环境温度-5℃~+40℃；24h内平均值不超过35℃。
