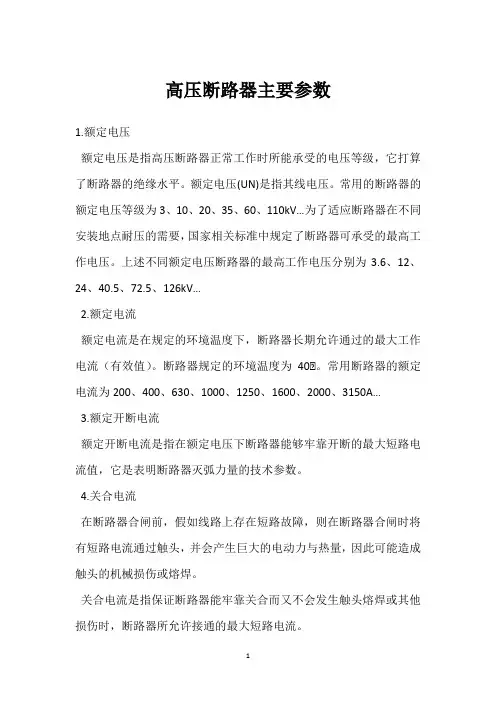

断路器的主要参数及选择

断路器参数说明范文断路器是一种用于保护电力系统的重要设备，能够在电路过载、电流短路和地线故障等情况下切断电流，并确保电路的正常运行。

断路器的参数包括额定电流、额定电压、短路电流等，本文将对这些参数作详细说明。

1. 额定电流（Rated Current）：也称为额定工作电流，是指断路器正常工作时允许通过的最大电流。

通常用安培（A）作为单位，常用的额定电流有1A、5A、10A、20A、50A、100A等。

2. 额定电压（Rated Voltage）：也称为额定工作电压，是指断路器能够正常工作的电压范围。

通常用伏特（V）作为单位，常用的额定电压有220V、380V、660V、1100V等。

3. 短路电流（Short Circuit Current）：也称为故障电流，是指电路发生短路时流经断路器的最大电流。

短路电流通常比额定电流大很多倍，断路器需要具备足够的短路容量来切断电流并保护电路。

4. 接触器容量（Contact Capacity）：也称为开断容量，是指断路器能够正常开断的最大电流。

接触器容量一般大于或等于额定电流，以确保断路器能够可靠地切断电流。

5. 动作特性（Trip Characteristics）：断路器的动作特性是指断路器在不同故障条件下的动作时间和动作电流的关系。

常见的动作特性包括快速型、普通型和慢速型。

6. 动作时间（Trip Time）：动作时间是指断路器从故障发生到完全切断电流所需要的时间。

通常分为动作时间和断开时间，前者是指断路器开始动作到完全开断的时间，后者是指断路器开始动作到完全停止电弧的时间。

动作时间越短，断路器的保护能力就越强。

7. 操作方式（Operation Mode）：操作方式是指断路器的操作方式，常见的操作方式有手动和自动两种。

手动操作需要人工进行，而自动操作可以通过其他设备或电气信号进行控制。

8. 隔离开关（Isolating Switch）：隔离开关是断路器上的一个部件，用于切断或连接电路，起到隔离断路器和其他设备的作用。

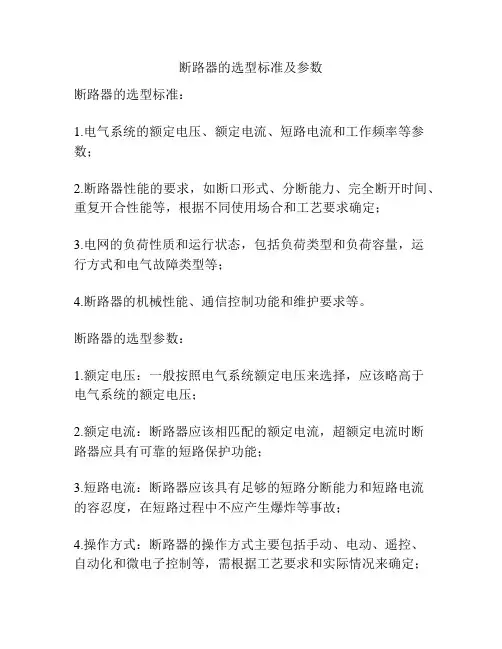

断路器的选型标准及参数
断路器的选型标准：
1.电气系统的额定电压、额定电流、短路电流和工作频率等参数；
2.断路器性能的要求，如断口形式、分断能力、完全断开时间、重复开合性能等，根据不同使用场合和工艺要求确定；
3.电网的负荷性质和运行状态，包括负荷类型和负荷容量，运
行方式和电气故障类型等；
4.断路器的机械性能、通信控制功能和维护要求等。

断路器的选型参数：
1.额定电压：一般按照电气系统额定电压来选择，应该略高于
电气系统的额定电压；
2.额定电流：断路器应该相匹配的额定电流，超额定电流时断
路器应具有可靠的短路保护功能；
3.短路电流：断路器应该具有足够的短路分断能力和短路电流
的容忍度，在短路过程中不应产生爆炸等事故；
4.操作方式：断路器的操作方式主要包括手动、电动、遥控、
自动化和微电子控制等，需根据工艺要求和实际情况来确定；
5.机械性能：断路器应该具有足够的机械强度和操作可靠性，
尤其防护等级应符合使用环境的要求；
6.完全断开时间：断路器的完全断开时间应该越短越好，在高
压交流断路器中有着特别重要的作用；
7.负荷开关能力：断路器在负载开关性能上也有着很高的要求，应该按照不同的负荷特性来选择相匹配的断路器；
8.工作环境：断路器应该根据不同的使用环境来选择，比如防水、防尘、抗震等环境条件的要求。

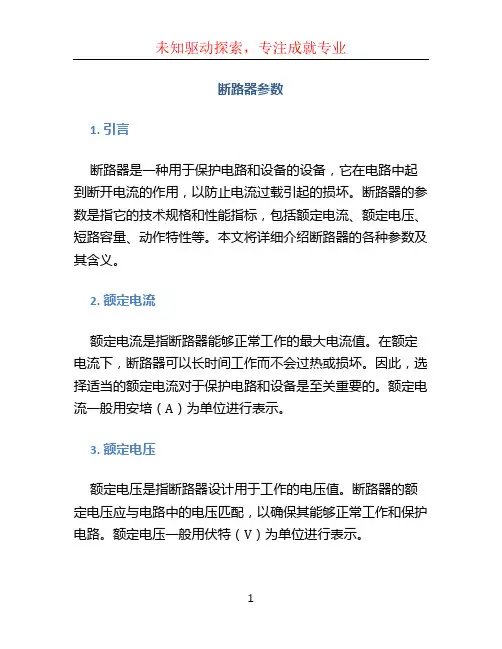

断路器参数1. 引言断路器是一种用于保护电路和设备的设备，它在电路中起到断开电流的作用，以防止电流过载引起的损坏。

断路器的参数是指它的技术规格和性能指标，包括额定电流、额定电压、短路容量、动作特性等。

本文将详细介绍断路器的各种参数及其含义。

2. 额定电流额定电流是指断路器能够正常工作的最大电流值。

在额定电流下，断路器可以长时间工作而不会过热或损坏。

因此，选择适当的额定电流对于保护电路和设备是至关重要的。

额定电流一般用安培（A）为单位进行表示。

3. 额定电压额定电压是指断路器设计用于工作的电压值。

断路器的额定电压应与电路中的电压匹配，以确保其能够正常工作和保护电路。

额定电压一般用伏特（V）为单位进行表示。

4. 短路容量短路容量是指断路器能够瞬时承受的最大短路电流。

在发生短路故障时，电流会迅速增大并达到最大值，如果断路器的短路容量不足，可能会导致断路器无法正常中断电路，从而造成连锁故障和设备损坏。

短路容量一般用安培（A）为单位进行表示。

5. 动作特性动作特性用于描述断路器对于过载和短路故障的反应速度。

根据不同的应用场景和需求，断路器的动作特性可以分为热动作、磁动作和电子动作三种。

•热动作断路器：在电流超过额定电流一定百分比时，断路器将在一定时间内断开电路，用于保护过载情况。

•磁动作断路器：在短路电流超过断路器短路容量时，断路器将立即断开电路，用于保护短路情况。

•电子动作断路器：通过电子元件检测电路中的故障信息，根据预设的逻辑条件对电路进行动作保护。

6. 其他参数除了上述主要参数外，断路器还有一些其他辅助参数。

•耐热温度：表示断路器可以在多高温度下正常工作，一般用摄氏度（℃）为单位进行表示。

•断路器类型：根据断路器的结构和工作原理，可以分为空气式断路器、油式断路器、真空式断路器等。

•额定操作次数：表示断路器设计的寿命和可靠性，一般用次数（次）为单位进行表示。

7. 结论断路器的参数对于选择合适的电气保护装置至关重要。

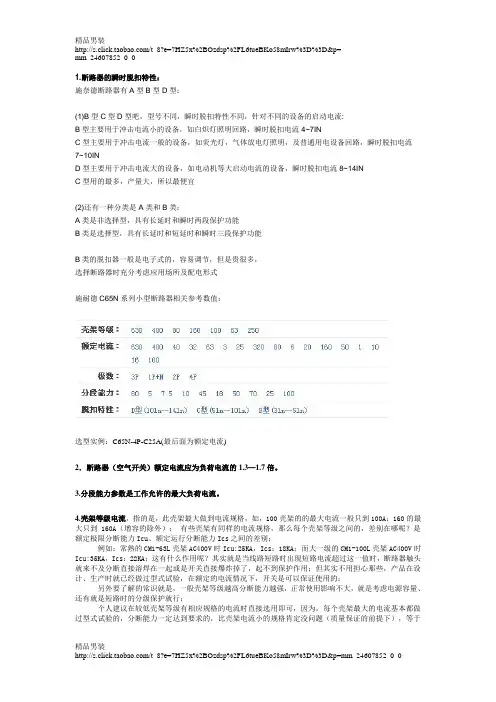

1.断路器的瞬时脱扣特性：施奈德断路器有A型B型D型：(1)B型C型D型吧，型号不同，瞬时脱扣特性不同，针对不同的设备的启动电流:B型主要用于冲击电流小的设备，如白炽灯照明回路，瞬时脱扣电流4~7INC型主要用于冲击电流一般的设备，如荧光灯，气体放电灯照明，及普通用电设备回路，瞬时脱扣电流7~10IND型主要用于冲击电流大的设备，如电动机等大启动电流的设备，瞬时脱扣电流8~14INC型用的最多，产量大，所以最便宜(2)还有一种分类是A类和B类：A类是非选择型，具有长延时和瞬时两段保护功能B类是选择型，具有长延时和短延时和瞬时三段保护功能B类的脱扣器一般是电子式的，容易调节，但是贵很多，选择断路器时充分考虑应用场所及配电形式施耐德C65N系列小型断路器相关参考数值：选型实例：C65N-4P-C25A(最后面为额定电流)2．断路器（空气开关）额定电流应为负荷电流的1.3—1.7倍。

3.分段能力参数是工作允许的最大负荷电流。

4.壳架等级电流，指的是，此壳架最大做到电流规格，如，100壳架的的最大电流一般只到100A；160的最大只到160A（增容的除外）；有些壳架有同样的电流规格，那么每个壳架等级之间的，差别在哪呢？是额定极限分断能力Icu、额定运行分断能力Ics之间的差别；例如：常熟的CM1-63L壳架AC400V时Icu:25KA，Ics：18KA；而大一级的CM1-100L壳架AC400V时Icu:35KA，Ics：22KA；这有什么作用呢？其实就是当线路短路时出现短路电流超过这一值时，断路器触头就来不及分断直接溶焊在一起或是开关直接爆炸掉了，起不到保护作用；但其实不用担心那些，产品在设计、生产时就已经做过型式试验，在额定的电流情况下，开关是可以保证使用的；另外要了解的常识就是，一般壳架等级越高分断能力越强，正常使用影响不大，就是考虑电源容量、还有就是短路时的分级保护就行；个人建议在较低壳架等级有相应规格的电流时直接选用即可，因为，每个壳架最大的电流基本都做过型式试验的，分断能力一定达到要求的，比壳架电流小的规格肯定没问题（质量保证的前提下），等于壳架电流的可以考虑选大一级，因为要考虑余量；其它除非有必要考虑短路时的分级保护，那才需要选大一级的壳架，否则就是浪费。

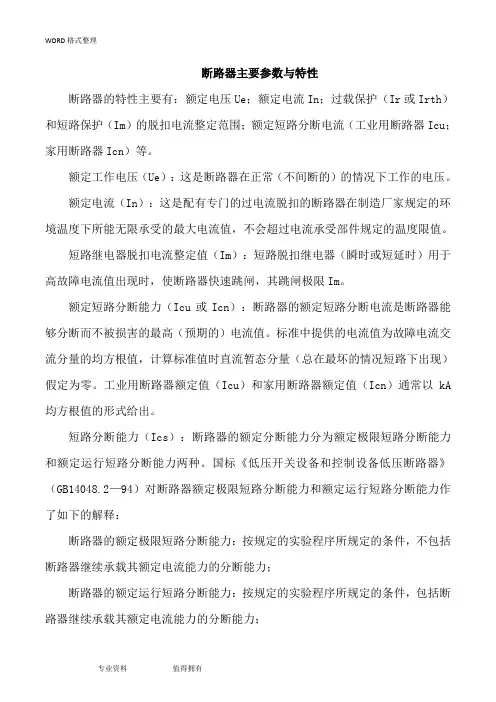

断路器主要参数与特性断路器的特性主要有：额定电压Ue；额定电流In；过载保护（Ir或Irth）和短路保护（Im）的脱扣电流整定范围；额定短路分断电流（工业用断路器Icu；家用断路器Icn）等。

额定工作电压（Ue）：这是断路器在正常（不间断的）的情况下工作的电压。

额定电流（In）：这是配有专门的过电流脱扣的断路器在制造厂家规定的环境温度下所能无限承受的最大电流值，不会超过电流承受部件规定的温度限值。

短路继电器脱扣电流整定值（Im）：短路脱扣继电器（瞬时或短延时）用于高故障电流值出现时，使断路器快速跳闸，其跳闸极限Im。

额定短路分断能力（Icu或Icn）：断路器的额定短路分断电流是断路器能够分断而不被损害的最高（预期的）电流值。

标准中提供的电流值为故障电流交流分量的均方根值，计算标准值时直流暂态分量（总在最坏的情况短路下出现）假定为零。

工业用断路器额定值（Icu）和家用断路器额定值（Icn）通常以kA 均方根值的形式给出。

短路分断能力（Ics）：断路器的额定分断能力分为额定极限短路分断能力和额定运行短路分断能力两种。

国标《低压开关设备和控制设备低压断路器》（GB14048.2—94）对断路器额定极限短路分断能力和额定运行短路分断能力作了如下的解释：断路器的额定极限短路分断能力：按规定的实验程序所规定的条件，不包括断路器继续承载其额定电流能力的分断能力；断路器的额定运行短路分断能力：按规定的实验程序所规定的条件，包括断路器继续承载其额定电流能力的分断能力；额定极限短路分断能力的试验程序为O—t—CO。

其具体试验是：把线路的电流调整到预期的短路电流值（例如380V ，50kA），而试验按钮未合，被试断路器处于合闸位置，按下试验按钮，断路器通过50kA 短路电流，断路器立即开断（open简称O），断路器应完好，且能再合闸。

t为间歇时间，一般为3min，此时线路仍处于热备状态，断路器再进行一次接通（close 简称C）和紧接着的开断（O），（接通试验是考核断路器在峰值电流下的电动和热稳定性）。

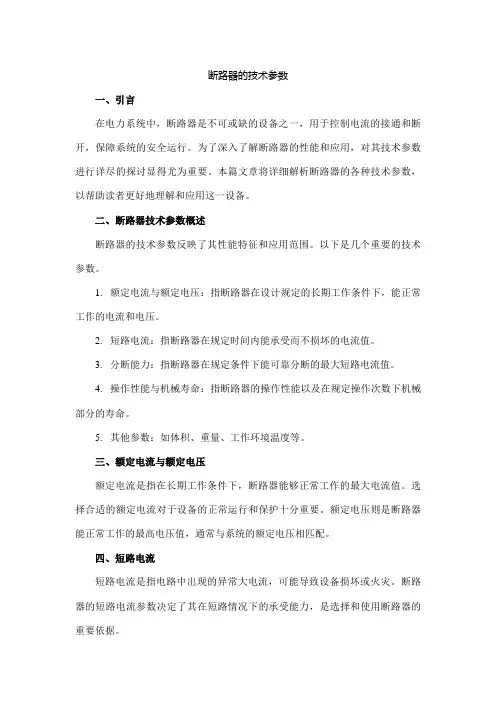

断路器的技术参数一、引言在电力系统中，断路器是不可或缺的设备之一，用于控制电流的接通和断开，保障系统的安全运行。

为了深入了解断路器的性能和应用，对其技术参数进行详尽的探讨显得尤为重要。

本篇文章将详细解析断路器的各种技术参数，以帮助读者更好地理解和应用这一设备。

二、断路器技术参数概述断路器的技术参数反映了其性能特征和应用范围。

以下是几个重要的技术参数。

1.额定电流与额定电压：指断路器在设计规定的长期工作条件下，能正常工作的电流和电压。

2.短路电流：指断路器在规定时间内能承受而不损坏的电流值。

3.分断能力：指断路器在规定条件下能可靠分断的最大短路电流值。

4.操作性能与机械寿命：指断路器的操作性能以及在规定操作次数下机械部分的寿命。

5.其他参数：如体积、重量、工作环境温度等。

三、额定电流与额定电压额定电流是指在长期工作条件下，断路器能够正常工作的最大电流值。

选择合适的额定电流对于设备的正常运行和保护十分重要。

额定电压则是断路器能正常工作的最高电压值，通常与系统的额定电压相匹配。

四、短路电流短路电流是指电路中出现的异常大电流，可能导致设备损坏或火灾。

断路器的短路电流参数决定了其在短路情况下的承受能力，是选择和使用断路器的重要依据。

五、分断能力分断能力是指断路器在正常工作条件下能够可靠分断的最大短路电流值。

这一参数是衡量断路器性能的重要标准，特别是对于可能遭遇大电流冲击的系统尤为重要。

分断能力的选择应基于系统的实际需求和可能出现的最大短路电流。

六、操作性能与机械寿命断路器的操作性能包括其操作方式的便捷性、可靠性和安全性。

机械寿命则是指断路器各机械部件在规定操作次数下的预期寿命，涉及到设备的耐用性和维护成本。

良好的操作性能和长的机械寿命有助于降低维护成本和提高系统运行的稳定性。

七、其他参数除了上述主要技术参数外，还有一些其他参数如体积、重量、工作环境温度等，这些参数在特定应用场景下可能具有重要意义。

例如，对于空间有限或重量有要求的应用，体积和重量参数就显得尤为重要。

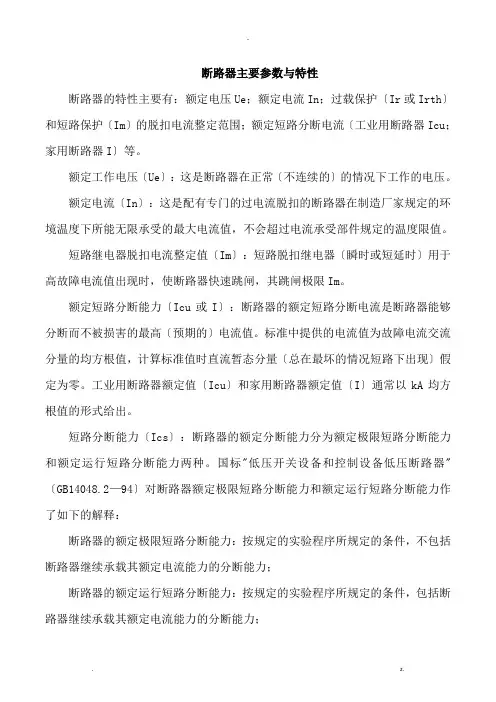

断路器主要参数与特性断路器的特性主要有：额定电压Ue；额定电流In；过载保护〔Ir或Irth〕和短路保护〔Im〕的脱扣电流整定范围；额定短路分断电流〔工业用断路器Icu；家用断路器I〕等。

额定工作电压〔Ue〕：这是断路器在正常〔不连续的〕的情况下工作的电压。

额定电流〔In〕：这是配有专门的过电流脱扣的断路器在制造厂家规定的环境温度下所能无限承受的最大电流值，不会超过电流承受部件规定的温度限值。

短路继电器脱扣电流整定值〔Im〕：短路脱扣继电器〔瞬时或短延时〕用于高故障电流值出现时，使断路器快速跳闸，其跳闸极限Im。

额定短路分断能力〔Icu或I〕：断路器的额定短路分断电流是断路器能够分断而不被损害的最高〔预期的〕电流值。

标准中提供的电流值为故障电流交流分量的均方根值，计算标准值时直流暂态分量〔总在最坏的情况短路下出现〕假定为零。

工业用断路器额定值〔Icu〕和家用断路器额定值〔I〕通常以kA均方根值的形式给出。

短路分断能力〔Ics〕：断路器的额定分断能力分为额定极限短路分断能力和额定运行短路分断能力两种。

国标"低压开关设备和控制设备低压断路器"〔GB14048.2—94〕对断路器额定极限短路分断能力和额定运行短路分断能力作了如下的解释：断路器的额定极限短路分断能力：按规定的实验程序所规定的条件，不包括断路器继续承载其额定电流能力的分断能力；断路器的额定运行短路分断能力：按规定的实验程序所规定的条件，包括断路器继续承载其额定电流能力的分断能力；额定极限短路分断能力的试验程序为O—t—CO。

其具体试验是：把线路的电流调整到预期的短路电流值〔例如380V ，50kA〕，而试验按钮未合，被试断路器处于合闸位置，按下试验按钮，断路器通过50kA 短路电流，断路器立即开断〔open简称O〕，断路器应完好，且能再合闸。

t为间歇时间，一般为3min，此时线路仍处于热备状态，断路器再进展一次接通〔close 简称C〕和紧接着的开断〔O〕，〔接通试验是考核断路器在峰值电流下的电动和热稳定性〕。

断路器的选型1、一般选用原则(1)根据用途选择断路器的型式及极数；根据最大工作电流选择断路器的额定电流；根据需要选择脱扣器的类型、附件的种类和规格。

具体要求是：①断路器的额定工作电压≥线路额定电压；②断路器的额定短路通断能力≥线路计算负载电流；③断路器的额定短路通断能力≥线路中可能出现的最大短路电流（一般按有效值计算）；④线路末端单相对地短路电流≥1.25倍断路器瞬时（或短延时）脱扣整定电流；⑤断路器欠压脱扣器额定电压等于线路额定电压；⑥断路器的分励脱扣器额定电压等于控制电源电压；⑦电动传动机构的额定工作电压等于控制电源电压；⑧断路器用于照明电路时，电磁脱扣器的瞬时整定电流一般取负载电流的6倍。

(2)采取断路器作为单台电动机的短路保护时，瞬时脱扣器的整定电流为电动机启动电流的1. 35倍（DW系列断路器）或1.7倍（DZ系列断路器）。

(3)采用断路器作为多台电动机的短路保护时，瞬时脱扣器的整定电流为1.3倍最大一台电动机的启动电流再加上其余电动机的工作电流。

(4)采用断路器作为配电变压器低压侧总开关时，其分断能力应大于变压器低压侧的短路电流值，脱扣器的额定电流不应小于变压器的额定电流，短路保护的整定电流一般为变压器额定电流的6-10倍；过载保护的的整定电流等于变压器的额定电流。

(5)初步选定断路器的类型和等级后，还要与上、下级开关的保护特性进行配合，以免越级跳闸，扩大事故范围。

2、电动机保护用断路器的选用电动机保护用断路器可分为两类：一类是指断路器只作保护而不负担正常操作；另一类是指断路器需兼作保护和不频繁操作之用。

后一类情况需考虑操作条件和电寿命。

电动机保护用断路器的选用原则为：(1) 长延时电流整定值等于电动机额定电流。

(2) 瞬时整定电流：对保护笼型电动机的断路器，瞬时整定电流等于（8-15）倍电动机额定电流，取决于被保护电动机的型号、容量和启动条件；对于保护绕线转子电动机的断路器，瞬时整定电流等于（3-6）倍电动机额定电流，取决于被保护绕线转子电动机的型号、容量和启动条件。

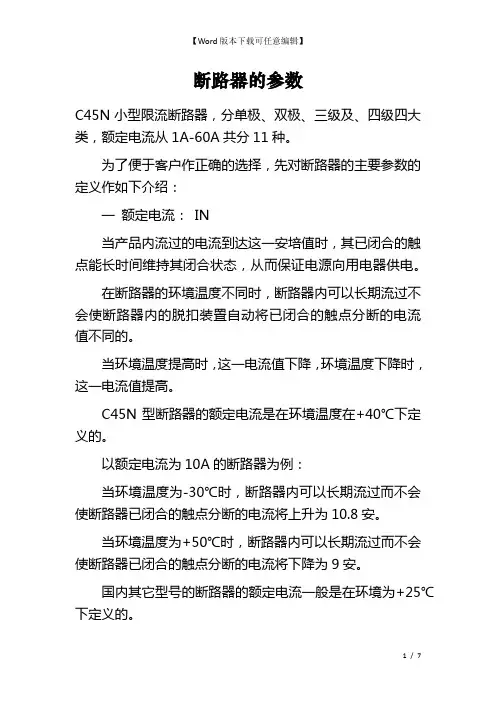

断路器的参数C45N小型限流断路器，分单极、双极、三级及、四级四大类，额定电流从1A-60A共分11种。

为了便于客户作正确的选择，先对断路器的主要参数的定义作如下介绍：一额定电流：IN当产品内流过的电流到达这一安培值时，其已闭合的触点能长时间维持其闭合状态，从而保证电源向用电器供电。

在断路器的环境温度不同时，断路器内可以长期流过不会使断路器内的脱扣装置自动将已闭合的触点分断的电流值不同的。

当环境温度提高时，这一电流值下降，环境温度下降时，这一电流值提高。

C45N型断路器的额定电流是在环境温度在+40℃下定义的。

以额定电流为10A的断路器为例：当环境温度为-30℃时，断路器内可以长期流过而不会使断路器已闭合的触点分断的电流将上升为10.8安。

当环境温度为+50℃时，断路器内可以长期流过而不会使断路器已闭合的触点分断的电流将下降为9安。

国内其它型号的断路器的额定电流一般是在环境为+25℃下定义的。

同样额定电流为10A的DZ12断路器在环境温度为+40℃时，就可能自动跳闸了。

原因之一当然是因为在+25℃以上时，不会引起跳闸的最大允许流过电流下降了。

原因之二是，不少DZ12的生产厂家为了防止超负荷时不能自动切断电路，从而引起事故，在生产DZ12时，把上述电流调在小于额定电流值的状态下，以使DZ12的”保安”灵敏度很高，事实上，这样做直接引起了不能满负荷供电的故障。

在一项建筑工程完工时举行的交工仪式上，所有的用电器都工作了，当供电操作人员合闸供电时，DZ12却自动跳闸了。

是什么原因造成的呢？是建筑设计院的工程师设计有问题么？不！那些低质的DZ12根本不能在满负荷下运行。

二、分断容量：分断容量是断路器的固有性能，由其设计、材料及制造等因素所确定。

主要用来描述断路器对分断短路电流的能力。

分断容量的单位是安。

C45N断路器是国内小型断路器中分断容量最大的一种断路器。

根据英国BS标准，额定电流为I—40安者，其分断能力可达6000A。

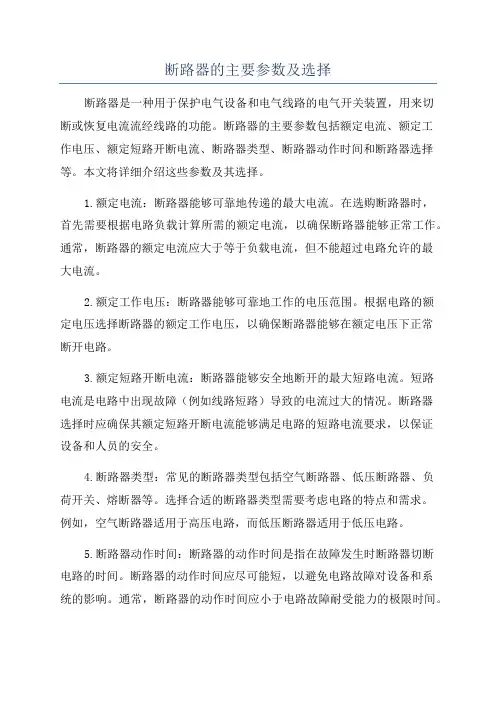

断路器的主要参数及选择断路器是一种用于保护电气设备和电气线路的电气开关装置，用来切断或恢复电流流经线路的功能。

断路器的主要参数包括额定电流、额定工作电压、额定短路开断电流、断路器类型、断路器动作时间和断路器选择等。

本文将详细介绍这些参数及其选择。

1.额定电流：断路器能够可靠地传递的最大电流。

在选购断路器时，首先需要根据电路负载计算所需的额定电流，以确保断路器能够正常工作。

通常，断路器的额定电流应大于等于负载电流，但不能超过电路允许的最大电流。

2.额定工作电压：断路器能够可靠地工作的电压范围。

根据电路的额定电压选择断路器的额定工作电压，以确保断路器能够在额定电压下正常断开电路。

3.额定短路开断电流：断路器能够安全地断开的最大短路电流。

短路电流是电路中出现故障（例如线路短路）导致的电流过大的情况。

断路器选择时应确保其额定短路开断电流能够满足电路的短路电流要求，以保证设备和人员的安全。

4.断路器类型：常见的断路器类型包括空气断路器、低压断路器、负荷开关、熔断器等。

选择合适的断路器类型需要考虑电路的特点和需求。

例如，空气断路器适用于高压电路，而低压断路器适用于低压电路。

5.断路器动作时间：断路器的动作时间是指在故障发生时断路器切断电路的时间。

断路器的动作时间应尽可能短，以避免电路故障对设备和系统的影响。

通常，断路器的动作时间应小于电路故障耐受能力的极限时间。

6.断路器选择：断路器的选择应综合考虑以上参数和实际需求。

首先需要确定电路的额定电流、额定电压和额定短路开断电流，然后根据断路器类型和可靠性要求选择合适的断路器。

同时，还可以考虑断路器的操作方式（手动或自动）、环境条件（温度、湿度等）和其他特殊要求。

在选择断路器时还应特别注意以下几点：1.断路器应符合国家或地区的标准和规定，确保其质量和安全性。

2.断路器的装置和安装应符合电气规范和要求，保证电路的可靠性和安全性。

3.对于特殊应用，如防爆场所或高湿度环境，需要选用相应的防爆或防潮型断路器。
