断路器基本参数特性

断路器参数说明范文断路器是一种用于保护电力系统的重要设备，能够在电路过载、电流短路和地线故障等情况下切断电流，并确保电路的正常运行。

断路器的参数包括额定电流、额定电压、短路电流等，本文将对这些参数作详细说明。

1. 额定电流（Rated Current）：也称为额定工作电流，是指断路器正常工作时允许通过的最大电流。

通常用安培（A）作为单位，常用的额定电流有1A、5A、10A、20A、50A、100A等。

2. 额定电压（Rated Voltage）：也称为额定工作电压，是指断路器能够正常工作的电压范围。

通常用伏特（V）作为单位，常用的额定电压有220V、380V、660V、1100V等。

3. 短路电流（Short Circuit Current）：也称为故障电流，是指电路发生短路时流经断路器的最大电流。

短路电流通常比额定电流大很多倍，断路器需要具备足够的短路容量来切断电流并保护电路。

4. 接触器容量（Contact Capacity）：也称为开断容量，是指断路器能够正常开断的最大电流。

接触器容量一般大于或等于额定电流，以确保断路器能够可靠地切断电流。

5. 动作特性（Trip Characteristics）：断路器的动作特性是指断路器在不同故障条件下的动作时间和动作电流的关系。

常见的动作特性包括快速型、普通型和慢速型。

6. 动作时间（Trip Time）：动作时间是指断路器从故障发生到完全切断电流所需要的时间。

通常分为动作时间和断开时间，前者是指断路器开始动作到完全开断的时间，后者是指断路器开始动作到完全停止电弧的时间。

动作时间越短，断路器的保护能力就越强。

7. 操作方式（Operation Mode）：操作方式是指断路器的操作方式，常见的操作方式有手动和自动两种。

手动操作需要人工进行，而自动操作可以通过其他设备或电气信号进行控制。

8. 隔离开关（Isolating Switch）：隔离开关是断路器上的一个部件，用于切断或连接电路，起到隔离断路器和其他设备的作用。

断路器参数1. 引言断路器是一种用于保护电路和设备的设备，它在电路中起到断开电流的作用，以防止电流过载引起的损坏。

断路器的参数是指它的技术规格和性能指标，包括额定电流、额定电压、短路容量、动作特性等。

本文将详细介绍断路器的各种参数及其含义。

2. 额定电流额定电流是指断路器能够正常工作的最大电流值。

在额定电流下，断路器可以长时间工作而不会过热或损坏。

因此，选择适当的额定电流对于保护电路和设备是至关重要的。

额定电流一般用安培（A）为单位进行表示。

3. 额定电压额定电压是指断路器设计用于工作的电压值。

断路器的额定电压应与电路中的电压匹配，以确保其能够正常工作和保护电路。

额定电压一般用伏特（V）为单位进行表示。

4. 短路容量短路容量是指断路器能够瞬时承受的最大短路电流。

在发生短路故障时，电流会迅速增大并达到最大值，如果断路器的短路容量不足，可能会导致断路器无法正常中断电路，从而造成连锁故障和设备损坏。

短路容量一般用安培（A）为单位进行表示。

5. 动作特性动作特性用于描述断路器对于过载和短路故障的反应速度。

根据不同的应用场景和需求，断路器的动作特性可以分为热动作、磁动作和电子动作三种。

•热动作断路器：在电流超过额定电流一定百分比时，断路器将在一定时间内断开电路，用于保护过载情况。

•磁动作断路器：在短路电流超过断路器短路容量时，断路器将立即断开电路，用于保护短路情况。

•电子动作断路器：通过电子元件检测电路中的故障信息，根据预设的逻辑条件对电路进行动作保护。

6. 其他参数除了上述主要参数外，断路器还有一些其他辅助参数。

•耐热温度：表示断路器可以在多高温度下正常工作，一般用摄氏度（℃）为单位进行表示。

•断路器类型：根据断路器的结构和工作原理，可以分为空气式断路器、油式断路器、真空式断路器等。

•额定操作次数：表示断路器设计的寿命和可靠性，一般用次数（次）为单位进行表示。

7. 结论断路器的参数对于选择合适的电气保护装置至关重要。

断路器主要参数与特性断路器的特性主要有：额定电压Ue；额定电流In；过载保护（Ir或Irth）和短路保护（Im）的脱扣电流整定范围；额定短路分断电流（工业用断路器Icu；家用断路器Icn）等。

额定工作电压（Ue）：这是断路器在正常（不间断的）的情况下工作的电压。

额定电流（In）：这是配有专门的过电流脱扣的断路器在制造厂家规定的环境温度下所能无限承受的最大电流值，不会超过电流承受部件规定的温度限值。

短路继电器脱扣电流整定值（Im）：短路脱扣继电器（瞬时或短延时）用于高故障电流值出现时，使断路器快速跳闸，其跳闸极限Im。

额定短路分断能力（Icu或Icn）：断路器的额定短路分断电流是断路器能够分断而不被损害的最高（预期的）电流值。

标准中提供的电流值为故障电流交流分量的均方根值，计算标准值时直流暂态分量（总在最坏的情况短路下出现）假定为零。

工业用断路器额定值（Icu）和家用断路器额定值（Icn）通常以kA均方根值的形式给出。

短路分断能力（Ics）：断路器的额定分断能力分为额定极限短路分断能力和额定运行短路分断能力两种。

国标《低压开关设备和控制设备低压断路器》（GB14048.2—94）对断路器额定极限短路分断能力和额定运行短路分断能力作了如下的解释：断路器的额定极限短路分断能力：按规定的实验程序所规定的条件，不包括断路器继续承载其额定电流能力的分断能力；断路器的额定运行短路分断能力：按规定的实验程序所规定的条件，包括断路器继续承载其额定电流能力的分断能力；额定极限短路分断能力的试验程序为O—t—CO。

其具体试验是：把线路的电流调整到预期的短路电流值（例如380V ，50kA），而试验按钮未合，被试断路器处于合闸位置，按下试验按钮，断路器通过50kA短路电流，断路器立即开断（open简称O），断路器应完好，且能再合闸。

t为间歇时间，一般为3min，此时线路仍处于热备状态，断路器再进行一次接通（close简称C）和紧接着的开断（O），（接通试验是考核断路器在峰值电流下的电动和热稳定性）。

断路器主要参数与特性断路器的特性主要有：额定电压Ue；额定电流In；过载保护（Ir或Irth）和短路保护（Im）的脱扣电流整定范围；额定短路分断电流（工业用断路器Icu；家用断路器Icn）等。

额定工作电压（Ue）：这是断路器在正常（不间断的）的情况下工作的电压。

额定电流（In）：这是配有专门的过电流脱扣的断路器在制造厂家规定的环境温度下所能无限承受的最大电流值，不会超过电流承受部件规定的温度限值。

短路继电器脱扣电流整定值（Im）：短路脱扣继电器（瞬时或短延时）用于高故障电流值出现时，使断路器快速跳闸，其跳闸极限Im。

额定短路分断能力（Icu或Icn）：断路器的额定短路分断电流是断路器能够分断而不被损害的最高（预期的）电流值。

标准中提供的电流值为故障电流交流分量的均方根值，计算标准值时直流暂态分量（总在最坏的情况短路下出现）假定为零。

工业用断路器额定值（Icu）和家用断路器额定值（Icn）通常以kA 均方根值的形式给出。

短路分断能力（Ics）：断路器的额定分断能力分为额定极限短路分断能力和额定运行短路分断能力两种。

国标《低压开关设备和控制设备低压断路器》（GB14048.2—94）对断路器额定极限短路分断能力和额定运行短路分断能力作了如下的解释：断路器的额定极限短路分断能力：按规定的实验程序所规定的条件，不包括断路器继续承载其额定电流能力的分断能力；断路器的额定运行短路分断能力：按规定的实验程序所规定的条件，包括断路器继续承载其额定电流能力的分断能力；额定极限短路分断能力的试验程序为O—t—CO。

其具体试验是：把线路的电流调整到预期的短路电流值（例如380V ，50kA），而试验按钮未合，被试断路器处于合闸位置，按下试验按钮，断路器通过50kA 短路电流，断路器立即开断（open简称O），断路器应完好，且能再合闸。

t为间歇时间，一般为3min，此时线路仍处于热备状态，断路器再进行一次接通（close 简称C）和紧接着的开断（O），（接通试验是考核断路器在峰值电流下的电动和热稳定性）。

微型断路器基本参数一、导言微型断路器是一种用于保护电路的安全装置，它能够在电路发生过载或短路时自动切断电源，以防止电路损坏或发生火灾等危险。

本文将介绍微型断路器的基本参数，包括额定电流、额定电压、动作特性、断开能力和操作方式等。

二、额定电流额定电流是指微型断路器能够正常工作的最大电流值。

一般情况下，微型断路器的额定电流范围较广，从几毫安到几百安都有。

用户在选择微型断路器时，应根据电路实际负载电流确定合适的额定电流，以确保微型断路器能够正常工作。

三、额定电压额定电压是指微型断路器能够承受的最大电压值。

微型断路器的额定电压一般有直流额定电压和交流额定电压之分。

直流额定电压一般为几十伏特到几百伏特，交流额定电压一般为几十伏特到几千伏特。

用户在选择微型断路器时，应根据电路的工作电压确定合适的额定电压，以确保微型断路器能够安全可靠地工作。

四、动作特性动作特性是指微型断路器在电路故障时的动作速度和动作方式。

常见的微型断路器动作特性有瞬时动作特性和时间延迟动作特性。

瞬时动作特性是指微型断路器在电路故障时能够迅速切断电源，起到快速保护电路的作用。

时间延迟动作特性是指微型断路器在电路故障时会有一定的延时后才切断电源，适用于一些对电路启动电流有要求的场合。

用户在选择微型断路器时，应根据电路的实际要求确定合适的动作特性。

五、断开能力断开能力是指微型断路器在发生电路故障时能够安全可靠地切断电源的能力。

微型断路器的断开能力一般有额定断开能力和短时断开能力之分。

额定断开能力是指微型断路器在额定电流下能够正常切断电源，而短时断开能力是指微型断路器在短时间内能够切断电源，通常是几毫秒到几十毫秒。

用户在选择微型断路器时，应根据电路的短路电流确定合适的断开能力，以确保微型断路器能够安全可靠地切断电源。

六、操作方式操作方式是指微型断路器的开关操作方式。

微型断路器的操作方式一般有手动操作和自动操作之分。

手动操作是指用户可以通过手动开关来控制微型断路器的通断状态，适用于一些需要手动控制的场合。

断路器的技术参数一、引言在电力系统中，断路器是不可或缺的设备之一，用于控制电流的接通和断开，保障系统的安全运行。

为了深入了解断路器的性能和应用，对其技术参数进行详尽的探讨显得尤为重要。

本篇文章将详细解析断路器的各种技术参数，以帮助读者更好地理解和应用这一设备。

二、断路器技术参数概述断路器的技术参数反映了其性能特征和应用范围。

以下是几个重要的技术参数。

1.额定电流与额定电压：指断路器在设计规定的长期工作条件下，能正常工作的电流和电压。

2.短路电流：指断路器在规定时间内能承受而不损坏的电流值。

3.分断能力：指断路器在规定条件下能可靠分断的最大短路电流值。

4.操作性能与机械寿命：指断路器的操作性能以及在规定操作次数下机械部分的寿命。

5.其他参数：如体积、重量、工作环境温度等。

三、额定电流与额定电压额定电流是指在长期工作条件下，断路器能够正常工作的最大电流值。

选择合适的额定电流对于设备的正常运行和保护十分重要。

额定电压则是断路器能正常工作的最高电压值，通常与系统的额定电压相匹配。

四、短路电流短路电流是指电路中出现的异常大电流，可能导致设备损坏或火灾。

断路器的短路电流参数决定了其在短路情况下的承受能力，是选择和使用断路器的重要依据。

五、分断能力分断能力是指断路器在正常工作条件下能够可靠分断的最大短路电流值。

这一参数是衡量断路器性能的重要标准，特别是对于可能遭遇大电流冲击的系统尤为重要。

分断能力的选择应基于系统的实际需求和可能出现的最大短路电流。

六、操作性能与机械寿命断路器的操作性能包括其操作方式的便捷性、可靠性和安全性。

机械寿命则是指断路器各机械部件在规定操作次数下的预期寿命，涉及到设备的耐用性和维护成本。

良好的操作性能和长的机械寿命有助于降低维护成本和提高系统运行的稳定性。

七、其他参数除了上述主要技术参数外，还有一些其他参数如体积、重量、工作环境温度等，这些参数在特定应用场景下可能具有重要意义。

例如，对于空间有限或重量有要求的应用，体积和重量参数就显得尤为重要。

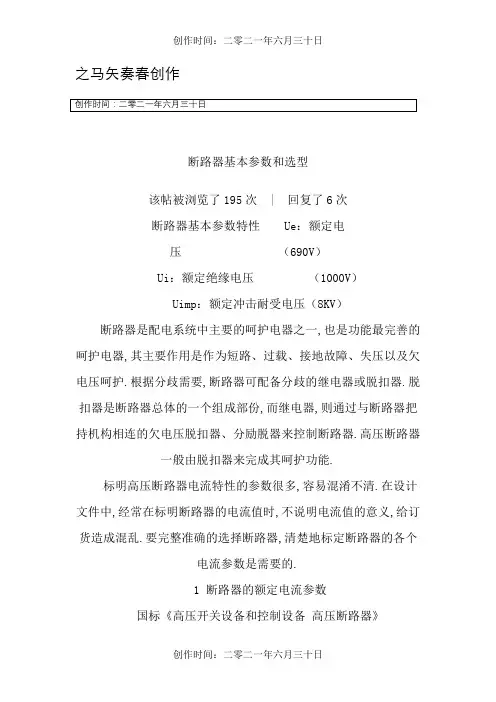

之马矢奏春创作断路器基本参数和选型该帖被浏览了195次| 回复了6次断路器基本参数特性Ue：额定电压（690V）Ui：额定绝缘电压（1000V）Uimp：额定冲击耐受电压（8KV）断路器是配电系统中主要的呵护电器之一,也是功能最完善的呵护电器,其主要作用是作为短路、过载、接地故障、失压以及欠电压呵护.根据分歧需要,断路器可配备分歧的继电器或脱扣器.脱扣器是断路器总体的一个组成部份,而继电器,则通过与断路器把持机构相连的欠电压脱扣器、分励脱器来控制断路器.高压断路器一般由脱扣器来完成其呵护功能.标明高压断路器电流特性的参数很多,容易混淆不清.在设计文件中,经常在标明断路器的电流值时,不说明电流值的意义,给订货造成混乱.要完整准确的选择断路器,清楚地标定断路器的各个电流参数是需要的.1 断路器的额定电流参数国标《高压开关设备和控制设备高压断路器》gbl4048.294(等效采纳iec9472)对断路器的额定电流使用两个概念,断路器的额定电流1n和断路器壳架品级额定电流1nm,并给出如下界说：断路器的额定电流1n,是指脱扣器能长期通过的电流,也就是脱扣器额定电流.对带可调式脱扣器的断路器则为脱扣器可长期通过的最年夜电流.断路器壳架品级额定电流lnm,用基本几何尺寸相同和结构相似的框架或塑料外壳中所装的最年夜脱扣器额定电流暗示.国标gbl4048.294中对断路器额定电流的界说与我们通常所说的概念有些分歧.当我们提及“断路器额定电流”这一概念时,通常是指“断路器壳架品级额定电流”而不是“脱扣器额定电流”.例如当我们选择一只dz20y100／330080a型断路器时,通常我们简单地说其额定电流为 100a,脱扣器的额定电流为80a.大都高压断路器供应商所提供的产物资料中,也一般不提“断路器壳架品级额定电流”这一复杂的说法,而只给出“断路器额定电流”这一参数,其实就是“断路器额定电流”作为“断路器壳架品级额定电流”的一种简称,似乎较为合适.也许标准中对额定电流的界说与平时使用的纷歧致是招致混乱的原因之一.“断路器壳架品级额定电流”是标明断路器的框架通流能力的参数,主要由主触头的通流能力决定,它也决定了所能装置的脱扣器的最年夜额定电流值.在选择断路器时,此参数是不成缺少的.2 过电流脱扣器的电流参数断路器的脱扣器型式有过电流脱扣器、欠电压脱扣器、分励脱扣器等.过电流脱扣器还可分为过载脱扣器和短路(电磁)脱扣器,并有长延时、短延时、瞬时之分.过电流脱扣器最为经常使用.过电流脱扣器其举措电流整定值可以是固定的或是可调的,调节时通常利用旋钮或是调节杠杆.电磁式过流脱扣器既可以是固定的,也可以是可调的,而电子式过流脱扣器通常总是可调的.过电流脱扣器按装置方式又可分为固定装置式或模块化装置式.固定装置式脱扣器和断路器壳体加工为一体,一旦出厂,其脱扣器额定电流不成调节,如dz20型；而模块化装置式脱扣作为断路器的一个装置模块,可随时调换,灵活性很强,如merlingerin公司的ns型.标明过电流脱扣器的电流有以下几个参数：脱扣器额定电流1n,指脱扣器能长期通过的最年夜电流.长延时过载脱扣器举措电流整定值ir,固定式脱扣器其1r=in,可调式脱扣器其ir为脱扣器额定电流1n的倍数,如1r=0.4～1×1n.短延时电磁脱扣器举措电流整定值im,为过载脱扣器举措电流整定值ir的倍数,倍数固定或可调,如im=2～10×ir.对不成调式可在其中选择一适当的整定值.瞬时电磁脱扣器举措电流额定值im′,为脱扣器额定电流in 的倍数,倍数固定或可调,如im′=1.5～11×in.对不成调式可在其中选择一适当的整定值.3 断路器的短路特性电流参数3.1 额定短路分断能力icn断路器的额定短路分断能力icn应采纳icu、ics暗示,在具体产物标准中确定.3.2 额定极限短路分断能力icu额定极限短路分断能力icu是断路器规定的试验电压及其它规定条件下的极限短路分断电流之值,它可以用预期短路电流暗示.要按规定的试验法式otco举措之后,不考虑断路器继续承载它的额定电流.o暗示分断把持；co暗示接通把持后紧接着分断把持；t暗示两个相继把持之间的时间间隔,一般不小于3min.3.3 额定运行短路分断能力ics额定运行短路分断能力ics是指断路器在规定的试验电压及其它规定条件下的一种比额定极限短路分断电流小的分断电流值,ics是icu的一个百分数.在按规定的试验法式otcotco举措之后,断路器应有继续承载它的额定电流的能力.对额定短路分断能力年夜于1500a的小型断路器,国标《家用及类似场所用断路器》gbl0963(等效采纳iecb98)规定应进行额定极限短路分断能力icu和额定运行短路分断能力ics试验.当icu≤6000a时,icu=ics,故只需作ics试验.所以标明短路分断能力为4500a、 6000a的小型断路器,其icu=ics=icn,故一般只提及其额定短路分断能力icn值.3.4 额定短时耐受电流icw额定短时耐受电流icw是指断路器在规定的试验条件下短时间接受的电流值.对交流,此电流值是预期短路电流的周期分量有效值,与额定短时耐受电流有关的时间至少为0.05s.4 标定断路器的电流参数断路器的短路电流参数icu、ics、icw在选定断路器时需考虑,断路器型号和壳架品级额定电流inm选定后就已确定,故不需另外标明；而断路器的额定电流参数和所选脱扣器的电流参数需根据实际情况标明清楚.4.1 小型断路器mcb(miniature circuitbreaker)对将塑壳和过电流脱扣器加工为一体的小型断路器mcb而言,如merlingerin公司的c45n系列、abb公司的s230系列、奇胜公司的e4cb系列、国产dzxl9系列等,一般产物资料中只提供“断路器额定电流”一个值,此参数具有断路器壳架品级额定电流inm、脱扣器额定电流in、长延时过载脱器举措电流整定值ir三重含义,也即inm=in=ir,而瞬时电磁脱扣器举措电流额定值im′一般为固定值.因此在选择小型断路器时,只需给出一个电流值即可,不会发生歧义.4.2 塑壳式断路器mccb(mouldedcasecircultbreaker)塑壳式断路器产物种类繁多,标定其电流比力复杂.如国产dz20系列、abb公司的sacemodul系列、merlingerin公司的compactns系列均为经常使用的塑壳式断路器.当断路器配装固定式的过流脱扣器时,脱扣器额定电流in和长延时过载脱扣器举措电流整定值ir相同,即in=ir,如dz20系列、tc系列、h 系列断路器属此种情况.此时需要标定两个电流值,断路器壳架品级额定电流inm、脱扣器额定电流in(或长延时过载脱扣器举措电流整定值ir).瞬时脱扣器举措电流整定值im′为固定值,一般不需标明.当断路器配装可调模块式的过流脱扣器时,脱扣器的各个电流均需明确标定,首先标明断路器壳架品级额定电流inm,然后标明所选择的脱扣器型号和脱扣器的各个电流整定值.如被选择merlingerin公司的compactns系列断路器时,需给出如下完整参数.nsl00h型,imm=100a,配str22se40a型电子脱扣器,in=40a,ir=0.8in(32a),im=5ir(160a),im′≤11in(固定值).4.3 框架式断路器acb(aircircuitbreaker)框架式断路器功能完善,多配装可调模块式过流脱扣器,如较me、dwl5、dwxl5型、merlingerin公司的masterpact系列、abb 公司的asce－megamax－f系列等.标注电流参数时,首先标明断路器壳架品级额定电流inm,然后标明选择脱扣器和脱扣器的各个电流整定值.断路器的经常使用基秘闻关符号其合义断路器的经常使用基秘闻关符号其合义及相互之间的关系Inm——断路器壳架品级电流 A ,它所指的含义是本断路器内所能装置的最年夜开关及脱扣器电流值.In——断路器的额定电流 A ,它所指的含义是该断路器内选用的额定热动型脱扣器电流值,在不成调固定式热脱扣器中In=Ir1.Ir1——断路器的长延时整定电流 A ,它所指的含义是该断路器的过载呵护脱扣器所整定的电流值.Ir2——断路器的短延时整定电流 A ,它所指的含义是该断路器的短延时脱扣器整定的电流,它的数值在电子可调式脱扣器中为2～12Irl 左右可调.Ir3——断路器的瞬时整定电流 A ,它所指的含义是该断路器瞬时脱扣器整定的电流,它的数值在不成调固定式脱扣器中,配电型为5Irl、10Irl两种,电念头呵护型为12Ir1,在电子可调式中,为 4～16Irl 左右可调.Ir4——断路器的单相接地整定电流 A ,它所指的含义是该断路器呵护的线路或设备发生单相接地故障时,接地呵护脱扣器整定的电流值,它的数值为0.2～0.6Irl 左右可调.Ire——断路器的漏电举措电流 A ,它所指的含义是该断路器呵护的线路或设备发生不正常泄漏电流时,漏电呵护脱扣器整定的电流值.它的数值为0.03/0.1/0.3/0.5A几种.Ir0——断路器预报警举措电流 A ,它所指的含义是该断路器负载电流超越预先设定的电流时,预报警装置发出报警指示信号,它的数值为 0.5～lIr1 左右可调.Ir2——短延时脱扣器的脱扣时间整定值 s A,可调时间为0.05～0.45s.这位朋友,您是在学电工学吧,在电工规程中规定,上一级开关的整定值必需年夜于下一级开关的整定值：原因是如果供电线路的末端发生故障时,会迅速切断它的上一级开关,而不会越级跳闸,使故障跳闸的范围尽量缩小,减少因停电而带来的影响和损失.开关的整定项目有很多的,主要有以下几个方面：1.过电流（过载）整定.2.短路电流整定（分为按时限和反时限）.3,漏电电流年夜小与时间整定.4.过电压和欠电压数值和时间整定.等等吧！在您将来的学习过程中会慢慢了解的更多的,祝您学习愉快,步步高升！整定值是经过整定计算和试验,所得出呵护装置(或继电器)完成预定呵护功能所需的举措参数(举措值、举措时间等)规定值.如果上一级小于下一级,那么上一级已经举措而下一级仍未举措,就没有呵护作用了.是开关接受的举措电流。

断路器的主要参数及选择断路器是一种用于保护电气设备和电气线路的电气开关装置，用来切断或恢复电流流经线路的功能。

断路器的主要参数包括额定电流、额定工作电压、额定短路开断电流、断路器类型、断路器动作时间和断路器选择等。

本文将详细介绍这些参数及其选择。

1.额定电流：断路器能够可靠地传递的最大电流。

在选购断路器时，首先需要根据电路负载计算所需的额定电流，以确保断路器能够正常工作。

通常，断路器的额定电流应大于等于负载电流，但不能超过电路允许的最大电流。

2.额定工作电压：断路器能够可靠地工作的电压范围。

根据电路的额定电压选择断路器的额定工作电压，以确保断路器能够在额定电压下正常断开电路。

3.额定短路开断电流：断路器能够安全地断开的最大短路电流。

短路电流是电路中出现故障（例如线路短路）导致的电流过大的情况。

断路器选择时应确保其额定短路开断电流能够满足电路的短路电流要求，以保证设备和人员的安全。

4.断路器类型：常见的断路器类型包括空气断路器、低压断路器、负荷开关、熔断器等。

选择合适的断路器类型需要考虑电路的特点和需求。

例如，空气断路器适用于高压电路，而低压断路器适用于低压电路。

5.断路器动作时间：断路器的动作时间是指在故障发生时断路器切断电路的时间。

断路器的动作时间应尽可能短，以避免电路故障对设备和系统的影响。

通常，断路器的动作时间应小于电路故障耐受能力的极限时间。

6.断路器选择：断路器的选择应综合考虑以上参数和实际需求。

首先需要确定电路的额定电流、额定电压和额定短路开断电流，然后根据断路器类型和可靠性要求选择合适的断路器。

同时，还可以考虑断路器的操作方式（手动或自动）、环境条件（温度、湿度等）和其他特殊要求。

在选择断路器时还应特别注意以下几点：1.断路器应符合国家或地区的标准和规定，确保其质量和安全性。

2.断路器的装置和安装应符合电气规范和要求，保证电路的可靠性和安全性。

3.对于特殊应用，如防爆场所或高湿度环境，需要选用相应的防爆或防潮型断路器。

断路器主要参数与特性断路器是一种用于开关电路或保护电路的电气设备。

它主要通过控制电流大小来保护电气设备免受过载、短路或地故障的影响。

断路器具有许多重要的参数和特性，下面将对其中的一些进行详细介绍。

1.额定电流（Rated Current）：断路器的额定电流是指它能够正常工作的最大电流值。

在额定电流下，断路器应能够持续运行而不被过载。

2.打开方式（Opening Method）：断路器常见的打开方式有手动打开和自动打开两种。

手动打开需要人工操作，而自动打开则可以由电气设备中的保护装置或控制系统触发。

3.断路时间（Breaking Time）：断路器的断路时间是指它从被触发到完全断开电路的时间。

较短的断路时间可有效减小电弧的产生，提高电气设备的保护性能。

4.短路保护能力（Short-Circuit Protection Capacity）：短路保护能力是指断路器能够安全地承受的最大短路电流。

当电路发生短路时，断路器应能迅速切断电路，避免过大的电流对电气设备造成损坏。

5.过载保护能力（Overload Protection Capacity）：过载保护能力是指断路器能够安全地承受的最大过载电流。

当电路负载超过额定电流时，断路器应能够切断电路，保护电气设备免受过载的影响。

6.动作特性（Tripping Characteristics）：断路器的动作特性是指它在不同电流下的动作时间-电流特性曲线。

根据应用需求，断路器的动作特性可以分为瞬时动作型和延时动作型两种。

7.断路器类型（Types of Circuit Breaker）：断路器根据其结构和使用场景的不同，可以分为空气型断路器、真空型断路器、油型断路器、SF6型断路器等。

不同类型的断路器具有不同的特性和适用范围。

8.操作方式（Operating Mode）：断路器的操作方式可以分为手动操作和电气操作两种。

手动操作需要人工触发，而电气操作可以由自动保护装置或控制系统触发。

断路器主要参数与特性断路器的特性主要有：额定电压Ue；额定电流In；过载保护（Ir或Irth）和短路保护（Im）的脱扣电流整定围；额定短路分断电流（工业用断路器Icu；家用断路器Icn）等。

额定工作电压（Ue）：这是断路器在正常（不间断的）的情况下工作的电压。

额定电流（In）：这是配有专门的过电流脱扣的断路器在制造厂家规定的环境温度下所能无限承受的最大电流值，不会超过电流承受部件规定的温度限值。

短路继电器脱扣电流整定值（Im）：短路脱扣继电器（瞬时或短延时）用于高故障电流值出现时，使断路器快速跳闸，其跳闸极限Im。

额定短路分断能力（Icu或Icn）：断路器的额定短路分断电流是断路器能够分断而不被损害的最高（预期的）电流值。

标准中提供的电流值为故障电流交流分量的均方根值，计算标准值时直流暂态分量（总在最坏的情况短路下出现）假定为零。

工业用断路器额定值（Icu）和家用断路器额定值（Icn）通常以kA 均方根值的形式给出。

短路分断能力（Ics）：断路器的额定分断能力分为额定极限短路分断能力和额定运行短路分断能力两种。

国标《低压开关设备和控制设备低压断路器》（GB14048.2—94）对断路器额定极限短路分断能力和额定运行短路分断能力作了如下的解释：断路器的额定极限短路分断能力：按规定的实验程序所规定的条件，不包括断路器继续承载其额定电流能力的分断能力；断路器的额定运行短路分断能力：按规定的实验程序所规定的条件，包括断路器继续承载其额定电流能力的分断能力；额定极限短路分断能力的试验程序为O—t—CO。

其具体试验是：把线路的电流调整到预期的短路电流值（例如380V ，50kA），而试验按钮未合，被试断路器处于合闸位置，按下试验按钮，断路器通过50kA 短路电流，断路器立即开断（open简称O），断路器应完好，且能再合闸。

t为间歇时间，一般为3min，此时线路仍处于热备状态，断路器再进行一次接通（close 简称C）和紧接着的开断（O），（接通试验是考核断路器在峰值电流下的电动和热稳定性）。

断路器主要参数与特性断路器的特性主要有：额定电压Ue；额定电流In；过载保护Ir或Irth 和短路保护Im的脱扣电流整定范围；额定短路分断电流工业用断路器Icu；家用断路器Icn等;额定工作电压Ue：这是断路器在正常不间断的的情况下工作的电压;额定电流In：这是配有专门的过电流脱扣的断路器在制造厂家规定的环境温度下所能无限承受的最大电流值,不会超过电流承受部件规定的温度限值;短路继电器脱扣电流整定值Im：短路脱扣继电器瞬时或短延时用于高故障电流值出现时,使断路器快速跳闸,其跳闸极限Im;额定短路分断能力Icu或Icn：断路器的额定短路分断电流是断路器能够分断而不被损害的最高预期的电流值;标准中提供的电流值为故障电流交流分量的均方根值,计算标准值时直流暂态分量总在最坏的情况短路下出现假定为零;工业用断路器额定值Icu和家用断路器额定值Icn通常以kA均方根值的形式给出;短路分断能力Ics：断路器的额定分断能力分为额定极限短路分断能力和额定运行短路分断能力两种;国标低压开关设备和控制设备低压断路器GB14048.2—94对断路器额定极限短路分断能力和额定运行短路分断能力作了如下的解释：断路器的额定极限短路分断能力：按规定的实验程序所规定的条件,不包括断路器继续承载其额定电流能力的分断能力；断路器的额定运行短路分断能力：按规定的实验程序所规定的条件,包括断路器继续承载其额定电流能力的分断能力；额定极限短路分断能力的试验程序为O—t—CO;其具体试验是：把线路的电流调整到预期的短路电流值例如380V ,50kA,而试验按钮未合,被试断路器处于合闸位置,按下试验按钮,断路器通过50kA 短路电流,断路器立即开断open简称O,断路器应完好,且能再合闸;t为间歇时间,一般为3min,此时线路仍处于热备状态,断路器再进行一次接通close 简称C和紧接着的开断O,接通试验是考核断路器在峰值电流下的电动和热稳定性;此程序即为CO;断路器能完全分断,则其极限短路分断能力合格;断路器的额定运行短路分断能力Icn的试验程序为O—t—CO—t—CO;它比Icn的试验程序多了一次CO,经过试验,断路器能完全分断、熄灭电弧,就认定它的额定运行短路分断能力合格;因此,可以看出,额定极限短路分断能力Icn指的是低压断路器在分断了断路器出线端最大三相短路电流后还可再正常运行并再分断这一短路电流一次,至于以后是否能正常接通及分断,断路器不予以保证；而额定运行短路分断能力Ics指的是断路器在其出线端最大三相短路电流发生时可多次正常分断;IEC947—2低压开关设备和控制设备低压断路器标准规定：A类断路器指仅有过载长延时、短路瞬动的断路器的Ics可以是25%、50%、75%和100%;B 类断路器有过载长延时、短路短延时、短路瞬动的三段保护的断路器的Ics 可以是Ics的50%、75%和100%;因此可以看出,额定运行短路分断能力是一种比额定极限短路分断电流小的分断电流值;无论是哪种断路器,虽然都具备Icu和Ics这两个重要的技术指标;但是,作为支线上使用的断路器,可以仅满足额定极限短路分断能力即可;较普遍的偏颇是宁取大,不取正合适,认为取大保险;但取得过大,会造成不必要的浪费同类型断路器,其H型—高分断型,比S型—普通型的价格要贵1.3倍～1.8倍;因此支线上的断路器没有必要一味追求它的运行短路分断能力指标;而对于干线上使用的断路器,不仅要满足额定极限短路分断能力的要求,同时也应该满足额定运行短路分断能力的要求,如果仅以额定极限短路分断能力Icu来衡量其分断能力合格与否,将会给用户带来不安全的隐患;断路器自由脱扣：断路器在合闸过程中的任何时刻,若是保护动作接通跳闸回路,断路器完全能可靠地断开,这就叫自由脱扣;带有自由脱扣的断路器,可以保证断路器合闸短路故障时,能迅速断开,可以避免扩大事故的范围;断路器参数_断路器的技术参数断路器是电工工作中经常要接触的器件,断路器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置;断路器按其使用范围分为高压断路器与低压断路器,高低压界线划分比较模糊,一般将3kV以上的称为高压电器;断路器可用来分配电能,不频繁地启动异步电动机,对电源线路及电动机等实行保护,当它们发生严重的过载或者短路及欠压等故障时能自动切断电路,其功能相当于熔断器式开关与过欠热继电器等的组合;而且在分断故障电流后一般不需要变更零部件;目前,已获得了广泛的应用;在实际应用的过程中,选择合适的断路器非常重要,那么首先就一定要理解断路器参数的性质以及断路器的技术参数主要指标,比如框架电流和额定电流这两个参数的区别,这两个参数就一定要理解透彻,它是是断路器选型时的一个重要参数,如果选择错误可能就会造成用电事故;框架电流是断路器选型时的一个重要参数,指断路器的主触头允许通过的最大额定电流; 又称为额定不间断电流;额定电流则指在规定条件下,电器在长期工作制下,各部件的温升不超过规定极限值时所承受的电流值;如断路器CM1-100,不同型号的断路器它的额定电流有10,16,25,32,40,50,63,80,100,但其框架电流都为100;下文我们来详细说明;断路器的参数:1额定电压KV;指断路器正常工作时 , 系统的额定线电压;这是断路器的标称电压 , 断路器应能保持在这一电压的电力系统中使用 , 最高工作电压可超过额定电压15% ;2额定电流KA;指断路器在规定使用和性能条件下可以长期通过的最大电流有效值;当额定电流长期通过高压断路器时 , 其发热温度不应超过国家标准中规定的数值;3额定短路开断电流KA;指在额定电压下 , 断路器能可靠切断的最大短路电流周期分量有效值 , 该值表示断路器的断路能力;4额定峰值耐受动稳定电流KA;指在规定的使用和性能条件下 , 断路器在合闸位置时所能承受的额定短时耐受电流第一个半波达到电流峰值;它反映设备受短路电流引起的电动效应能力;5额定短时耐受热稳定电流KA;指在规定的使用和性能条件下 , 在额定短路持续时间内 , 断路器在合闸位置时所能承载的电流有效值;它反应设备经受短路电流引起的热效应能力;6额定短路关合电流KA;指在规定的使用和性能条件下 , 断路器保证正常关合的最大预期峰值电流;7分闸时间m; 断路器分闸时间是指从接到分闸指令开始到所有极弧触头都分离瞬间的时间间隔;在以前的有关标准中 , 分闸时间又称为固分时间;8开断时间ms;指断路器从分闸线圈通电发布分闸命令起至三相电弧完全熄灭为止的时间;开断时间为分闸时间和电弧燃烧时间燃弧时间之和;9合闸时间ms;合闸时间是指从合闸命令开始到最后一极弧触头接触瞬间的时间间隔;在以前的有关标准中 , 合闸时间又称为固合时间;10金属短接时间m;指断路器在合闸操作时从动、静触头刚接触到刚分离时的一段时间;这个时间如果太长,则当重合于永久故障时持续时间长,对电网稳定不利;如果太短,会影响断路器灭弧室断口间的介质恢复 , 而导致不能可靠地开断;11分合闸不同期时间m;指断路器各相间或同相各断口间分合的最大差异时间;12额定充气压力表压 ,MPa;指标准大气压下设备运行前或补气时要求充入气体的压力;13相对漏气率简称漏气率;指设备隔室在额定充气压力下 , 在一定时间间隔内测定的漏气量与总气量之比 , 以年漏百分率表示;14无电流间隔时间ms：指由断路器各各相中的电弧完全熄灭到任意相再次同过电流为止的所用时间;断路器的参数特性:Ue：额定电压690VUi：额定绝缘电压1000VUimp：额定冲击耐受电压8KV 断路器的常用基本相关符号其合义断路器的常用基本相关符号其合义及相互之间的关系Inm——断路器壳架等级电流 A ,它所指的含义是本断路器内所能安装的最大开关及脱扣器电流值;In——断路器的额定电流 A ,它所指的含义是该断路器内选用的额定热动型脱扣器电流值,在不可调固定式热脱扣器中In=Ir1;Ir1——断路器的长延时整定电流 A ,它所指的含义是该断路器的过载保护脱扣器所整定的电流值;Ir2——断路器的短延时整定电流 A ,它所指的含义是该断路器的短延时脱扣器整定的电流,它的数值在电子可调式脱扣器中为 2～12Irl 左右可调;Ir3——断路器的瞬时整定电流 A ,它所指的含义是该断路器瞬时脱扣器整定的电流,它的数值在不可调固定式脱扣器中,配电型为5Irl、10Irl两种,电动机保护型为12Ir1,在电子可调式中,为 4～16Irl 左右可调;Ir4——断路器的单相接地整定电流 A ,它所指的含义是该断路器保护的线路或设备发生单相接地故障时,接地保护脱扣器整定的电流值,它的数值为0.2～0.6Irl 左右可调; Ire——断路器的漏电动作电流 A ,它所指的含义是该断路器保护的线路或设备发生不正常泄漏电流时,漏电保护脱扣器整定的电流值;它的数值为0.03/0.1/0.3/0.5A几种; Ir0——断路器预报警动作电流 A ,它所指的含义是该断路器负载电流超出预先设定的电流时,预报警装置发出报警指示信号,它的数值为 0.5～lIr1 左右可调; Ir2——短延时脱扣器的脱扣时间整定值 s ,可调时间为0.05～0.45s;。

额定短路开断电流：是指开关绝限断开电流的最大能力，在此限值内的短路跳闸触头灭弧元件动作有效，超过这个绝限跳闸接头，灭弧元件动作不保证，会产生拉弧。

（根据10kV设备的短路水平，一般选用25kA和31.5kA）
额定电流：断路器正常工作时允许长期通过的最大电流。

额定峰值耐受电流：开关在合闸位置所能承受的额定短时耐受电流第一个半波的峰值，一般为额定短时耐受电流的2.5倍。

额定短时耐受电流：开关在一定时间不脱扣所能承受的最大电流，时间一般为几秒。

额定短路关合电流：是指合闸时开关的绝限能力，譬如外界短路时把闸拉上去，这时开关受合闸短路电流而跳闸，开关无损坏，还能继续工作。

以上为高压断路器选型时要考虑的几个重要参数。

低压短路器分为框架（万能）式和塑壳式两种。

框架式是敞开地装设在金属框架上，保护方案和操作方式都较多，装设地点也较灵活。

塑壳式断路器全部机构都装设在一个塑料外壳内，尽在壳盖中央露出操作手柄，供手动操作之用。

框架式短路器一般用于干线上，而塑壳式断路器一般用于支线上。

壳架等级额定电流：代表断路器外形大小的等级，以此表示断路器的最大额定电流。

断路器额定电流：指所装设脱口器的额定电流。

一台低压断路器可以装设多种额定电流脱口器，但其装设最大脱口器额定电流不。

一额定电流：IN当产品内流过的电流达到这一安培值时，其已闭合的触点能长时间维持其闭合状态，从而保证电源向用电器供电。

在断路器的环境温度不同时，断路器内可以长期流过不会使断路器内的脱扣装置自动将已闭合的触点分断的电流值不同的。

当环境温度提高时，这一电流值下降，环境温度下降时，这一电流值提高。

C45N型断路器的额定电流是在环境温度在+40℃下定义的。

以额定电流为10A的断路器为例：当环境温度为-30℃时，断路器内可以长期流过而不会使断路器已闭合的触点分断的电流将上升为10.8安。

当环境温度为+50℃时，断路器内可以长期流过而不会使断路器已闭合的触点分断的电流将下降为9安。

国内其它型号的断路器的额定电流一般是在环境为+25℃下定义的。

同样额定电流为10A的DZ12断路器在环境温度为+40℃时，就可能自动跳闸了。

原因之一当然是因为在+25℃以上时，不会引起跳闸的最大允许流过电流下降了。

原因之二是，不少DZ12的生产厂家为了避免超负荷时不能自动切断电路，从而引起事故，在生产DZ12时，把上述电流调在小于额定电流值的状态下，以使DZ12的”保安”灵敏度很高，事实上，这样做直接引起了不能满负荷供电的故障。

在一项建筑工程完工时举行的交工仪式上，所有的用电器都工作了，当供电操作人员合闸供电时，DZ12却自动跳闸了。

是什么原因造成的呢？是建筑设计院的工程师设计有问题么？不！那些低质的DZ12根本不能在满负荷下运行。

二、分断容量：分断容量是断路器的固有性能，由其设计、材料及制造等因素所确定。

主要用来描述断路器对分断短路电流的能力。

分断容量的单位是安。

C45N断路器是国内小型断路器中分断容量最大的一种断路器。

根据英国BS 标准，额定电流为I—40安者，其分断能力可达6000A。

50-60安者，其分断能力可达4000安。

根据IEC157.1标准，规定比较复杂，对不同极数不同额定电流的断路器规定有不同的分断电流要求，其值从5000安—20000安不等。

断路器技术参数说明断路器是电力系统中常用的一种电器设备，用于过载、短路等故障时，切断电流的电气设备。

断路器技术参数是指断路器在工作过程中所具备的性能指标，囊括了其额定电流、额定电压、额定短路开断电流、操作特性、绝缘性能等方面的参数。

下面将详细介绍断路器技术参数的具体说明。

1. 额定电流（Rated Current）：断路器能够承受的最大电流值，通常以安培（A）为单位。

额定电流越大，断路器的承载能力越强。

2. 额定电压（Rated Voltage）：断路器能够工作的额定电压值，通常以伏特（V）为单位。

额定电压决定了断路器的工作电压范围。

3. 额定短路开断电流（Rated Short-Circuit Breaking Current）：断路器在短路故障发生时，能够安全切断并承受的最大电流值。

额定短路开断电流越高，断路器的短路切断能力越强。

4. 操作特性（Operating Characteristics）：包括断路器的额定操作电流、额定操作次数、额定操作方式等。

额定操作电流是指断路器在正常运行时的工作电流范围，额定操作次数是指断路器可以连续操作的次数，额定操作方式是指断路器的操作方式，可以分为手动和电动两种。

5. 绝缘性能（Insulation Performance）：断路器的绝缘能力是指断路器在不导电材料间断路状态下的电压承受能力。

绝缘性能通常以额定绝缘电压、绝缘电阻等参数来描述。

6. 环境条件（Environmental Conditions）：断路器应能在不同的环境条件下正常工作，包括温度、湿度、海拔高度等。

这些参数通常以额定环境温度、额定湿度、海拔高度等指标来表示。

7. 电气持续性能（Electrical Endurance）：断路器的电气持续性能是指断路器能够经受的电流短时稳定状态下的时间、次数等。

通常以额定短时稳定电流、额定持续时间等参数来描述。

8. 机械持续性能（Mechanical Endurance）：断路器的机械持续性能是指断路器能够承受的机械操作次数、切断次数等。

断路器参数1．极限短路分断能力Icu——在规定的试验程序和试验参数下，电器能接通和分断的短路电流能力。

试后还具有一定的介电耐压能力，但可不考虑继续承栽它的额定电流。

运行短路分断能力Ics——在规定的试验程序和试验参数下，电器能接通和分断的短路电流能力。

试后还具有一定的介电耐压能力，并且须考虑继续承栽它的额定电流。

短时耐受电流Icw——在规定的试验条件下，断路器能承载而不损坏的短时耐受电流值。

短时耐受电流Icw只适用于具有短路短延时特性的电器。

2.额定电流在600A以下，且短路电流不大时，可选用塑壳断路器；额定电流较大，短路电流亦较大时，应选用万能式断路器。

一般选用原则为：(1)断路器额定电流≥负载工作电流；(2)断路器额定电压≥电源和负载的额定电压；(3)断路器脱扣器额定电流≥负载工作电流；(4)断路器极限通断能力≥电路最大短路电流；(5)线路末端单相对地短路电流/断路器瞬时(或短路时)脱扣器整定电流≥1.25；(6)断路器欠电压脱扣器额定电压=线路额定电压。

3.断路器的短路分断能力≥线路的预期短路电流。

断路器的短路分断能力通常是指它的极限短路分断能力。

断路器有三个重要的短路电流分段能力指标，分别为：极限短路分断能力(Icu)、运行短路分断能力(Ics)和短时耐受电流(Icw)。

国内低压断路器的运行短路分断能力Ics绝大多数是小于它的极限短路分断能力Icu的。

我国国家标准GB140482规定，Ics可以是Icu数值的25%、50%、75%和100%。

设计人员在设计选用时只要符合断路器的极限短路分断能力≥线路预期短路电流就能满足要求了，有些设计者认定要按断路器的运行短路分断能力(Ics)≥线路预期短路电流来设计，其实是一种误解，也是不必要的.所以在选择时应先选用Ics值。

达到Icu极限值，断路器可能被损坏，不能使用了。

4.脱扣等级规定了从冷态开始，对称的三相负载在7.2倍整定电流时，不同的脱扣等级具有不同的脱扣时间：CLASS 10A 脱扣时间为2-10SCLASS 10 脱扣时间为4-10SCLASS 20 脱扣时间为6-20SCLASS 30 脱扣时间为9-30S5.除了脱扣等级，脱扣特性也是断路器一个非常重要的指标。

断路器的主要参数及选择断路器是一种用于保护电路和电器设备免受过电流或短路等故障的电器设备。

它具有防火、防爆、断电等功能，能够及时切断电路，保护电网的安全运行。

断路器的主要参数包括额定电流、额定工作电压、短路切断能力、操作特性和选择等。

1.额定电流：断路器的额定电流是指断路器能够连续工作的最大电流值。

它是根据电路负载和保护需求来确定的。

选择断路器时，需要根据负载电流和短路电流来确定合适的额定电流，以确保断路器在故障情况下能够正常工作。

2.额定工作电压：断路器的额定工作电压是指断路器能够正常工作的最大电压值。

选择断路器时，需要根据电路的额定工作电压来确定合适的额定工作电压，以确保断路器能够正常工作并有足够的绝缘能力。

3.短路切断能力：短路切断能力是指断路器在短路故障时断开电路能力的大小。

它是断路器的重要参数，可以衡量其保护能力的大小。

选择断路器时，需要根据电路短路电流的大小来确定合适的短路切断能力，以确保断路器能够快速而可靠地断开电路。

4.操作特性：断路器的操作特性可以分为瞬时动作型和时间限定型。

瞬时动作型断路器在短路故障时能够立即切断电路，时间限定型断路器在短路故障时需要一定的时间才能切断电路。

选择断路器时，需要根据电路的保护需求来确定合适的操作特性。

在选择断路器时还需要考虑其他因素，如可靠性、环境适应性、装置间操作的协调性等。

此外，根据具体的使用场所和应用需求，也会有一些特殊要求，如防爆断路器、防火断路器、低压断路器等。

总之，断路器的主要参数及选择是保护电路和电器设备免受过电流或短路等故障的关键。

在选择断路器时，需要综合考虑负载电流、短路电流、额定工作电压、短路切断能力、操作特性等因素，以确保断路器能够正常工作并提供有效的保护。

断路器基本参数特性Ue：额定电压（690V）Ui：额定绝缘电压（1000V）Uimp：额定冲击耐受电压（8KV）断路器的常用基本相关符号其合义断路器的常用基本相关符号其合义及相互之间的关系Inm——断路器壳架等级电流A ，它所指的含义是本断路器内所能安装的最大开关及脱扣器电流值。

In——断路器的额定电流 A ，它所指的含义是该断路器内选用的额定热动型脱扣器电流值，在不可调固定式热脱扣器中In=Ir1。

Ir1——断路器的长延时整定电流A ，它所指的含义是该断路器的过载保护脱扣器所整定的电流值。

Ir2——断路器的短延时整定电流A ，它所指的含义是该断路器的短延时脱扣器整定的电流，它的数值在电子可调式脱扣器中为2～12Irl 左右可调。

Ir3——断路器的瞬时整定电流A ，它所指的含义是该断路器瞬时脱扣器整定的电流，它的数值在不可调固定式脱扣器中，配电型为5Irl、10Irl两种，电动机保护型为12Ir1，在电子可调式中，为4～16Irl 左右可调。

Ir4——断路器的单相接地整定电流A ，它所指的含义是该断路器保护的线路或设备发生单相接地故障时，接地保护脱扣器整定的电流值，它的数值为0.2～0.6Irl 左右可调。

Ire——断路器的漏电动作电流A ，它所指的含义是该断路器保护的线路或设备发生不正常泄漏电流时，漏电保护脱扣器整定的电流值。

它的数值为0.03/0.1/0.3/0.5A几种。

Ir0——断路器预报警动作电流A ，它所指的含义是该断路器负载电流超出预先设定的电流时，预报警装置发出报警指示信号，它的数值为0.5～lIr1 左右可调。

Ir2——短延时脱扣器的脱扣时间整定值s ，可调时间为0.05～0.45s。

标明过电流脱扣器的电流有以下几个参数：--脱扣器额定电流1n，指脱扣器能长期通过的最大电流。

--长延时过载脱扣器动作电流整定值ir，固定式脱扣器其1r=in，可调式脱扣器其ir为脱扣器额定电流1n的倍数，如1r=0.4～1×1n。
