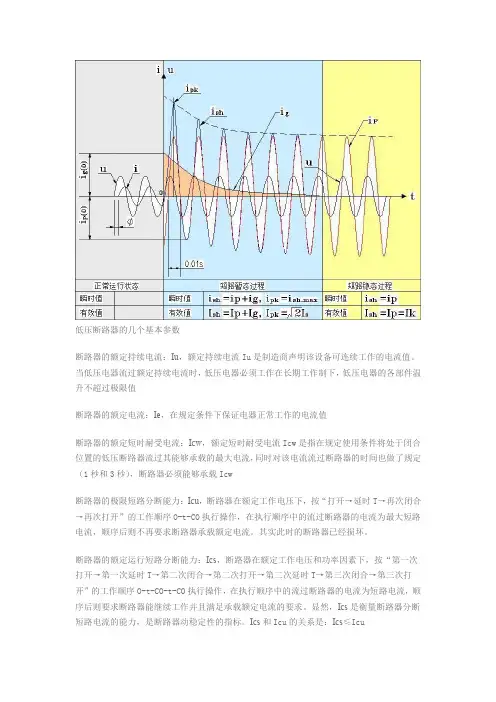

低压断路器的几个基本参数断路器的额定持续电流：Iu，额定持续电流Iu是制造商声明该设备可连续工作的电流值。

当低压电器流过额定持续电流时，低压电器必须工作在长期工作制下，低压电器的各部件温升不超过极限值断路器的额定电流：Ie，在规定条件下保证电器正常工作的电流值断路器的额定短时耐受电流：Icw，额定短时耐受电流Icw是指在规定使用条件将处于闭合位置的低压断路器流过其能够承载的最大电流，同时对该电流流过断路器的时间也做了规定（1秒和3秒），断路器必须能够承载Icw断路器的极限短路分断能力：Icu，断路器在额定工作电压下，按“打开→延时T→再次闭合→再次打开”的工作顺序O-t-CO执行操作，在执行顺序中的流过断路器的电流为最大短路电流，顺序后则不再要求断路器承载额定电流。

其实此时的断路器已经损坏。

断路器的额定运行短路分断能力：Ics，断路器在额定工作电压和功率因素下，按“第一次打开→第一次延时T→第二次闭合→第二次打开→第二次延时T→第三次闭合→第三次打开”的工作顺序O-t-CO-t-CO执行操作，在执行顺序中的流过断路器的电流为短路电流，顺序后则要求断路器能继续工作并且满足承载额定电流的要求。

显然，Ics是衡量断路器分断短路电流的能力，是断路器动稳定性的指标。

Ics和Icu的关系是：Ics≤Icu断路器的额定短路接通能力:Icm，断路器在额定工作电压、额定频率和规定的功率因数下能够接通的短路电流。

未完待续问题描述我们的问题是：在断路器的样本中已经指明只要断路器的极限短路分断能力Icu满足Icu>I k，则此断路器就能分断该电力变压器的短路电流。

可是：变压器产生的ipk怎么办呢？难道它不会影响到断路器的分断能力吗？4）Icm开始起作用了额定短路接通能力Icm是断路器的重要技术指标，它的值约为Icu的2.0～2.2倍，所以尽管冲击短路电流峰值ipk是如此之大，但只要在足够短的时间内通过断路器，那么对断路器也就不会产生什么影响。

可通过扫描下方二维码或登录国家认监委网站（ ）查验证书信息授权签字人 签发证书编号：CQC2004010307110949发证日期：2021年07月29日有效期至：2031年07月06日委托人名称及注册地址浙江正泰电器股份有限公司 浙江省乐清市北白象镇正泰工业园区正泰路1号制造商名称及注册地址浙江正泰电器股份有限公司 浙江省乐清市北白象镇正泰工业园区正泰路1号生产企业名称及生产地址温州正泰电器科技有限公司 浙江省温州经济技术开发区滨海二道1318号产品名称和系列、规格、型号万能式断路器 NA1P-1000,NA1-1000X,NA1H-1000;详见附件产品标准和技术要求 GB/T 14048.2-2020认证模式产品型式试验+初次工厂检查+获证后监督 上述产品符合CQC12-000001-2020认证规则的要求，特发此证。

本证书为变更证书，证书首次颁发日期：2020年05月18日证书有效期内本证书的有效性依据发证机构的定期监督获得保持。

证书编号：CQC2004010307110949第1页共2页本证书及附件应同时使用，信息查验说明见证书页纸号：型号: NA1P-1000,NA1-1000X,NA1H-1000;型号解释详见附件;额定冲击耐受电压(Uimp):12kV;额定绝缘电压(Ui):1000V;额定工作电压(Ue): AC400V, AC690V;额定电流(In): 200A,400A,630A,800A,1000A;过电流脱扣器类型:电子式;额定运行短路分断能力(Ics): Ics=30kA(AC400V), 20kA(AC690V);额定极限短路分断能力(Icu): Icu=42kA(AC400V), 25kA(AC690V) ;额定短时耐受电流(Icw): Icw=30kA/1s(AC400V), 20kA/1s(AC690V);选择性类别: B;极数: 3P, 4P ;适用于隔离;配用的辅助触头: 4NO4NC, 6NO6NC;Ith: 6A;AC-15: Ue/Ie: AC400V/0.25A,AC230V/1.3A;DC-13: Ue/Ie: DC220V/0.27A,DC110V/0.55A证书编号：CQC2004010307110949第2页共2页本证书及附件应同时使用，信息查验说明见证书页纸号：型号解释：。

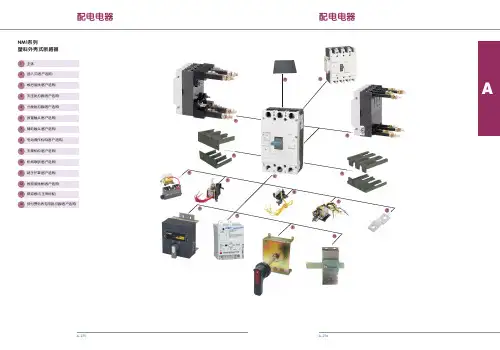

完整版正泰系列断路器说明书断路器的几大功能：A、短路保护：就是火线和零线接触，瞬间电流很大，断路器跳闸。

B、过载保护：就是用电电流超过电器的额定电流，断路器跳闸。

C、漏电保护(电漏电保护装置)：就是当漏电电流超过30毫安时，漏电附件自动拉闸，主要是保护人体安全的。

1P断路器与DPN断路器的区别：一、1P就是火线进断路器，零线不进，DPN是火线和零线同时进断路器，切断时火线和零线同时切断，对居民用户来说安全性更高。

二、2P断路器也为双进双出，即火线和零线都进断路器，但2P 断路器的宽度比1P和DPN断路器宽一倍。

三、漏电保护器：实际上是指带漏电保护装置的断路器，作用是当漏电电流超过30毫安时，漏电附件自动拉闸，保护人体安全。

断路器（空气开关）的极性和表示方法切断火线 220V ：1P单极．双极2P： 220V 火线与零线同时切断双极1P+N：220V 相线+中性线同时切断三级3P: 380V 三相线全部切断四级4P： 380V 三相火线一相零线全部切断。

家庭用电路的配置方法为：1、总开关一回路2、照明一回路3、客厅、卧室插座一回路4、厨房、卫生间插座一回路5、每个空调各一回路空调如何换算功率及匹配断路器空气开关1匹=750W1.5匹=1.5×750W=1125W2匹=2×750W=1500W2.5匹=2.5×750W=1875W 此计算法以此类推。

1例：一个2P（2匹）的空调回路配的断路器规格大小为DPN20A，那么他准许通过的最大功率就为4400W(220V*20A)。

而一个2匹的空调的额定功率为2000W,但考虑到空调启动瞬间功率会突然加大，所以配一个20A的断路器(足矣)。

注：断路器的大小并不是配得越大越好，配得过大，反而起不到过栽保护作用，使家用电器受损。

2例：3匹空调应选择多少A的空气开关？（220V电压）750W×3匹=2250W×3倍（冲击电流）=6750W÷220V=30.68A≈32A。

断路器主要参数与特性断路器的特性主要有：额定电压Ue；额定电流In；过载保护（Ir或Irth）和短路保护（Im）的脱扣电流整定范围；额定短路分断电流（工业用断路器Icu；家用断路器Icn）等。

额定工作电压（Ue）：这是断路器在正常（不间断的）的情况下工作的电压。

额定电流（In）：这是配有专门的过电流脱扣的断路器在制造厂家规定的环境温度下所能无限承受的最大电流值，不会超过电流承受部件规定的温度限值。

短路继电器脱扣电流整定值（Im）：短路脱扣继电器（瞬时或短延时）用于高故障电流值出现时，使断路器快速跳闸，其跳闸极限Im。

额定短路分断能力（Icu或Icn）：断路器的额定短路分断电流是断路器能够分断而不被损害的最高（预期的）电流值。

标准中提供的电流值为故障电流交流分量的均方根值，计算标准值时直流暂态分量（总在最坏的情况短路下出现）假定为零。

工业用断路器额定值（Icu）和家用断路器额定值（Icn）通常以kA 均方根值的形式给出。

短路分断能力（Ics）：断路器的额定分断能力分为额定极限短路分断能力和额定运行短路分断能力两种。

国标《低压开关设备和控制设备低压断路器》（GB14048.2—94）对断路器额定极限短路分断能力和额定运行短路分断能力作了如下的解释：断路器的额定极限短路分断能力：按规定的实验程序所规定的条件，不包括断路器继续承载其额定电流能力的分断能力；断路器的额定运行短路分断能力：按规定的实验程序所规定的条件，包括断路器继续承载其额定电流能力的分断能力；额定极限短路分断能力的试验程序为O—t—CO。

其具体试验是：把线路的电流调整到预期的短路电流值（例如380V ，50kA），而试验按钮未合，被试断路器处于合闸位置，按下试验按钮，断路器通过50kA 短路电流，断路器立即开断（open简称O），断路器应完好，且能再合闸。

t为间歇时间，一般为3min，此时线路仍处于热备状态，断路器再进行一次接通（close 简称C）和紧接着的开断（O），（接通试验是考核断路器在峰值电流下的电动和热稳定性）。

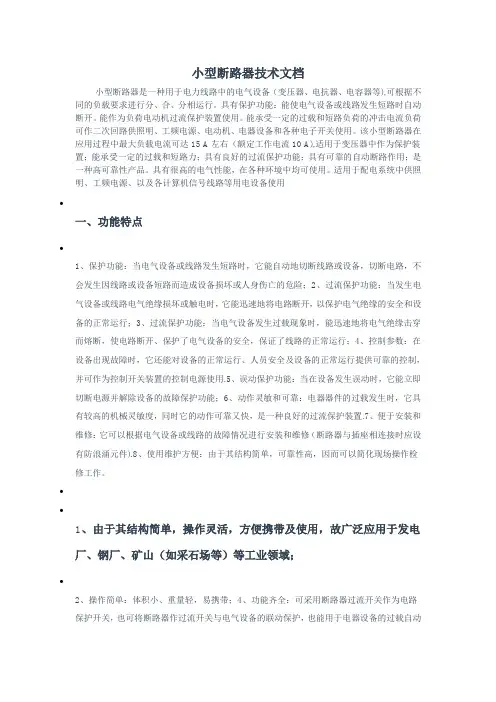

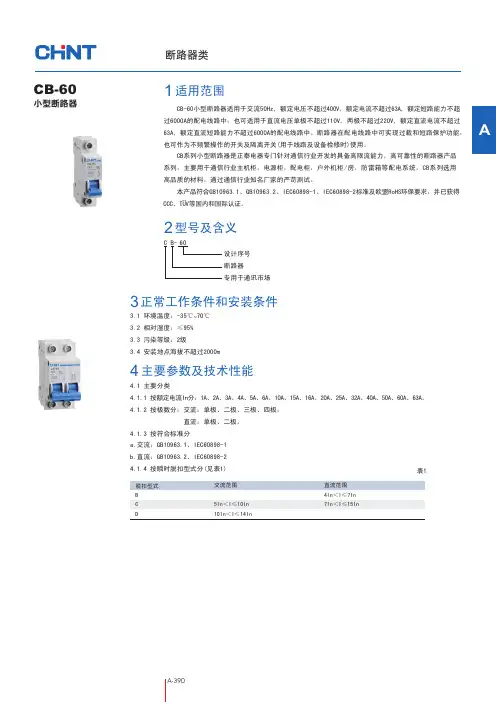

小型断路器技术文档小型断路器是一种用于电力线路中的电气设备（变压器、电抗器、电容器等),可根据不同的负载要求进行分、合、分相运行。

具有保护功能：能使电气设备或线路发生短路时自动断开。

能作为负荷电动机过流保护装置使用。

能承受一定的过载和短路负荷的冲击电流负荷可作二次回路供照明、工频电源、电动机、电器设备和各种电子开关使用。

该小型断路器在应用过程中最大负载电流可达15 A左右（额定工作电流10 A),适用于变压器中作为保护装置；能承受一定的过载和短路力；具有良好的过流保护功能；具有可靠的自动断路作用；是一种高可靠性产品。

具有很高的电气性能，在各种环境中均可使用。

适用于配电系统中供照明、工频电源、以及各计算机信号线路等用电设备使用•一、功能特点•1、保护功能：当电气设备或线路发生短路时，它能自动地切断线路或设备，切断电路，不会发生因线路或设备短路而造成设备损坏或人身伤亡的危险；2、过流保护功能：当发生电气设备或线路电气绝缘损坏或触电时，它能迅速地将电路断开，以保护电气绝缘的安全和设备的正常运行；3、过流保护功能：当电气设备发生过载现象时，能迅速地将电气绝缘击穿而熔断，使电路断开、保护了电气设备的安全，保证了线路的正常运行；4、控制参数：在设备出现故障时，它还能对设备的正常运行、人员安全及设备的正常运行提供可靠的控制，并可作为控制开关装置的控制电源使用.5、误动保护功能：当在设备发生误动时，它能立即切断电源并解除设备的故障保护功能；6、动作灵敏和可靠：电器器件的过载发生时，它具有较高的机械灵敏度，同时它的动作可靠又快，是一种良好的过流保护装置.7、便于安装和维修：它可以根据电气设备或线路的故障情况进行安装和维修（断路器与插座相连接时应设有防浪涌元件).8、使用维护方便：由于其结构简单，可靠性高，因而可以简化现场操作检修工作。

••1、由于其结构简单，操作灵活，方便携带及使用，故广泛应用于发电厂、钢厂、矿山（如采石场等）等工业领域；•2、操作简单：体积小、重量轻，易携带；4、功能齐全：可采用断路器过流开关作为电路保护开关，也可将断路器作过流开关与电气设备的联动保护，也能用于电器设备的过载自动保护。

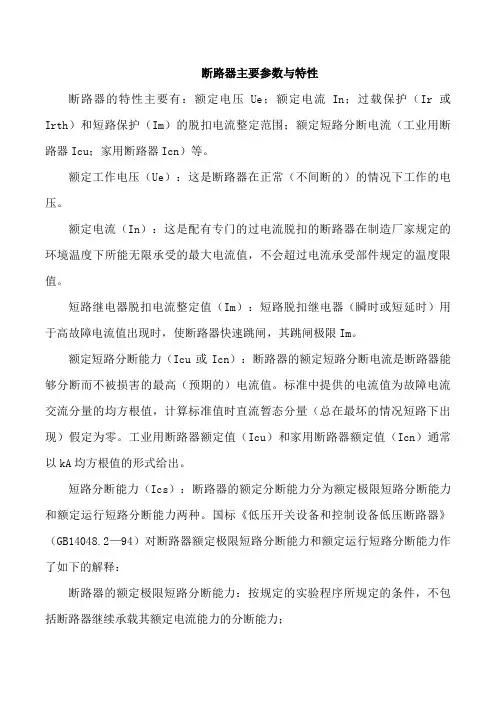

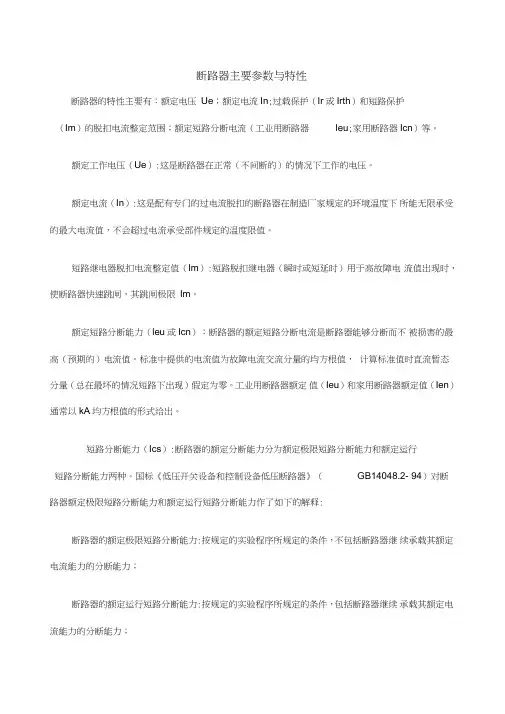

断路器主要参数与特性断路器的特性主要有：额定电压Ue；额定电流In;过载保护（Ir或Irth）和短路保护（Im）的脱扣电流整定范围；额定短路分断电流（工业用断路器leu;家用断路器Icn）等。

额定工作电压（Ue）:这是断路器在正常（不间断的）的情况下工作的电压。

额定电流（In）:这是配有专门的过电流脱扣的断路器在制造厂家规定的环境温度下所能无限承受的最大电流值，不会超过电流承受部件规定的温度限值。

短路继电器脱扣电流整定值（Im）:短路脱扣继电器（瞬时或短延时）用于高故障电流值出现时，使断路器快速跳闸，其跳闸极限Im。

额定短路分断能力（leu或Icn）：断路器的额定短路分断电流是断路器能够分断而不被损害的最高（预期的）电流值。

标准中提供的电流值为故障电流交流分量的均方根值，计算标准值时直流暂态分量（总在最坏的情况短路下出现）假定为零。

工业用断路器额定值（Ieu）和家用断路器额定值（Ien）通常以kA均方根值的形式给出。

短路分断能力（Ics）:断路器的额定分断能力分为额定极限短路分断能力和额定运行短路分断能力两种。

国标《低压开关设备和控制设备低压断路器》（GB14048.2- 94）对断路器额定极限短路分断能力和额定运行短路分断能力作了如下的解释:断路器的额定极限短路分断能力:按规定的实验程序所规定的条件，不包括断路器继续承载其额定电流能力的分断能力；断路器的额定运行短路分断能力:按规定的实验程序所规定的条件，包括断路器继续承载其额定电流能力的分断能力；额定极限短路分断能力的试验程序为O—t—CO其具体试验是：把线路的电流调整到预期的短路电流值（例如380V , 50kA），而试验按钮未合，被试断路器处于合闸位置，按下试验按钮，断路器通过50kA 短路电流，断路器立即开断（open简称0）,断路器应完好，且能再合闸。

t为间歇时间，一般为3min, 此时线路仍处于热备状态，断路器再进行一次接通（close简称C）和紧接着的开断（0）, （接通试验是考核断路器在峰值电流下的电动和热稳定性）。

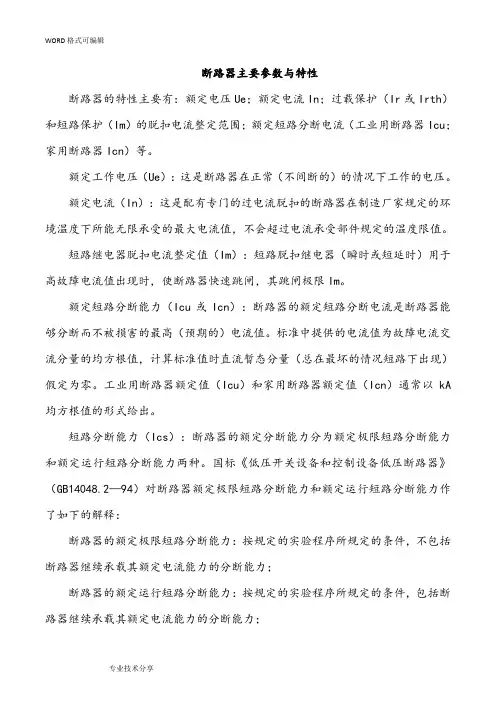

断路器主要参数与特性断路器的特性主要有：额定电压Ue；额定电流In；过载保护（Ir或Irth）和短路保护（Im）的脱扣电流整定范围；额定短路分断电流（工业用断路器Icu；家用断路器Icn）等。

额定工作电压（Ue）：这是断路器在正常（不间断的）的情况下工作的电压。

额定电流（In）：这是配有专门的过电流脱扣的断路器在制造厂家规定的环境温度下所能无限承受的最大电流值，不会超过电流承受部件规定的温度限值。

短路继电器脱扣电流整定值（Im）：短路脱扣继电器（瞬时或短延时）用于高故障电流值出现时，使断路器快速跳闸，其跳闸极限Im。

额定短路分断能力（Icu或Icn）：断路器的额定短路分断电流是断路器能够分断而不被损害的最高（预期的）电流值。

标准中提供的电流值为故障电流交流分量的均方根值，计算标准值时直流暂态分量（总在最坏的情况短路下出现）假定为零。

工业用断路器额定值（Icu）和家用断路器额定值（Icn）通常以kA均方根值的形式给出。

短路分断能力（Ics）：断路器的额定分断能力分为额定极限短路分断能力和额定运行短路分断能力两种。

国标《低压开关设备和控制设备低压断路器》（GB14048.2—94）对断路器额定极限短路分断能力和额定运行短路分断能力作了如下的解释：断路器的额定极限短路分断能力：按规定的实验程序所规定的条件，不包括断路器继续承载其额定电流能力的分断能力；断路器的额定运行短路分断能力：按规定的实验程序所规定的条件，包括断路器继续承载其额定电流能力的分断能力；额定极限短路分断能力的实验程序为O—t—CO。

其具体实验是：把线路的电流调整到预期的短路电流值（例如380V ，50kA），而实验按钮未合，被试断路器处于合闸位置，按下实验按钮，断路器通过50kA短路电流，断路器立即开断（open简称O），断路器应完好，且能再合闸。

t为间歇时间，一般为3min，此时线路仍处于热备状态，断路器再进行一次接通（close简称C）和紧接着的开断（O），（接通实验是考核断路器在峰值电流下的电动和热稳定性）。

小型断路器的工作原理-小型断路器是什么？小型断路器的简介小型断路器（英文名称：MiniatureCircuitBreaker）又称微型断路器（MicroCircuitBreaker），这类断路器合用于沟通 50/60Hz额定电压230/400V，额定电流至63A线路的过载和短路保护之用，也能够在正常状况下作为线路的不屡次操作变换之用。

小型断路器拥有构造先进、性能靠谱、分断能力强、外型雅观小巧等特色，主要用于沟通50HZ或60HZ，额定电压400V以下，额定工作电流为63A以下的场所。

作办公楼、住所和近似的建筑物的照明、配电线路及设施的过载和短路保护之用，亦可作为线路不屡次通断操作与变换之用。

主要用于工业、商业、高层和民用住所等各样场所。

断路器的工作条件：1、四周空气温度上限值不超出+40℃，下限值不低于-5℃，且24h的均匀温度值不超出+35℃；2、安装地址的海拔不超出 2000m；3、大气相对湿度在四周空气温度为+40℃时不超出50%，在较低温度下能够同意有较高的相对湿度，比方在+20℃时达90%，对因为温度变化有时产生的凝露应采纳合适的措施；4、污染等级：2级。

小型断路器的工作原理小型断路器是由手柄、脱扣机构、接触装置、接线座、双金属片、调整螺丝、电磁螺线管、灭弧室和引弧板和外壳构成的。

其工作原理为：断路器的过载保护功能的实现是利用双金属跟着温度高升而定向按规律曲折的原理，小型断路器闭合后在正常工作状态下，内部的双金属片因其上经过必定的电流而发热，两片金属的热膨胀系数不一样而以致曲折。

正常电流（1.13In）曲折角度不大，所以推力不足以使脱扣机构脱扣，当线路出现一般性过载时，当达过载电流（1.45In），双金属片曲折角度较大而触动脱扣机构中的杠杆，推力足以推进脱扣机构，从而使小型断路器脱扣起到了超负载保护的作用。

流过小型断路器的电流大小不一样，双金属片产生的曲折程度也不一样。

在线路的一般性过载时，因为过载电流不太大，断路器脱扣时间一般较长。

小型断路器介绍及正泰塑壳断路器小型断路器1、适用范围HSLM8-63高分断小型断路器适用于交流50/60Hz，额定电压单极230V，二、三、四极400V，额定电流至63A线路的过载和短路保护之用，也可以在正常情况下作为线路的不频繁操转换之用。

该断路器广泛用于工业、商业高层和民用住宅等各种场所。

符合GB10963、IEC60898标准。

2、主要规格按额定电流ln分：1A、3A、6A、10A、16A、20A、25A、32A、40A、50A、63A按极数分：a、单极短路器；b、带二个保护极的断路器；c、带三个保护极的短路器；d、带四个保护极的短路器；按瞬时脱扣器的型式分：B型（3ln-5ln）、C型（10ln-14ln）。

3、技术参数■额定短路分断能力额定电流极数额定电压（V）额定电路分断电流（A）功率因数COSφ1-63A1223060000.71-63A23440060000.7■机械电气寿命电气寿命（次）机械寿命（次）操作频率（次/时）额定电流（A）6000100002401-3260001000012040-63■接线：适用于25平方毫米以下导线连接名称参数额定电流ln（A）1-61016、20253240、5063导线标准截面积S （mm）1 1.5 2.5461016■过电流保护特性脱扣器额定电流ln起始状态试验电流规定时间预期结果备注1-63冷态1.13ln t≥ln不脱扣1-63紧接着前项试验后进行1.45ln t＜ln脱扣电流在5s内稳定地上升至规定值ln≤32冷态 2.55ln1s＜t＜60s脱扣ln＞32冷态255ln1s﹤t﹤120s脱扣1-63冷态3ln t≥0.1s不脱扣B型1-63冷态5ln t﹤0.1s脱扣B型1-63冷态5ln t≥0.1s不脱扣C 型1-63冷态10ln T﹤0.1s脱扣C型1-63冷态10ln t≥0.1s不脱扣D 型1-63冷态14ln T﹤0.1s脱扣D型4、产品特点1、分断能力高，全部额定电流等级均可达到6KA以上。
