1．隔离开关构造单极隔离开关是由二个棒式支柱绝缘子分别固定在同一个底架上，为双柱水平回转式构造，外形构造见图1。
每极隔离开关由底座，绝缘支柱及导电局部组成。
每极隔离开关有两个绝缘支柱分别固定在底座两端的轴承上(图2)、以连杆连结，每个绝缘支柱可以水平旋转，转角为90°，绝缘支柱上装有导电接线座(图3)、左、右触头(图4)。
左、右触头通过导电管在两个绝缘支柱中间接触。
导电接线座按构造的不同分为硬连接型(图3a)和(图3b)连接型两种,根据用户订货要求确定。
主回路导电回路零件材质均为铜质，电流等级为630A时，导电部件外表镀锡；电流等级为1600A以上时，导电部件外表均镀银。
中间触头为“握手〞式构造，其构造采用专利技术的触指刀口垫圈压紧技术，为高压力、自净式，触指接触压力长期保持不变，触指弹簧无电流通过，长期运行平安可靠。
不同电流规格产品的构造型式及底座、支柱绝缘子等部件一样，只是主导电回路稍有差异．底座局部见图2 轴承底座为封闭式、注油型，且上封面、下封面有轴承，确保开关润滑、动作自如、免维护，操作力矩轻，防腐蚀。
接线座局部见图3中间触头局部见图4接线板尺寸见图5接地开关的构造接地开关静触头固定在隔离开关的接线座上，动触头安装在底座上的接地闸刀钢管的端部。
1．单接地二次操作型隔离开关与接地闸刀的机械联锁单接地二次操作型隔离开关与接地闸刀的机械联锁局部是通过CS8-6D型手动机构上的联锁盘来实现的。
2．手动机构的构造本系列隔离开关配用CS11〔不接地及单接地一次操作传动型〕和CS8-6D〔单接地二次操作传动型〕两种手动机构。
CS11(见图6)及CS8-6D型手动机构(见图7)，其操作手柄为水平旋转，转动角度为〔1〕隔离开关各部位尺寸是否符合要求。
〔2〕各连接局部的螺拴应紧固牢靠，尤其是与母线的联接。
〔3〕触头上各接触点应全部接触〔4〕投入运行后应注意以下事项：〔5〕隔离开关在一般情况下，必须当线路负荷切除前方可进展分、合闸操作。
使用前请认真阅读安装使用说明书RCDB-14T2型方盘自冷电磁除铁器安装使用说明书目录一、适用范围二、性能、特点及除铁器使用环境条件三、除铁器工作原理四、除铁器总体结构五、RCDB-14T2型技术参数六、除铁器安装使用七、安装后检查与调整八、客户注意事项九、RCDB-14T2 PLC电控系统２３ 感谢您选用XXXXXXXXXXXXX 生产的RCDB-14T2型方盘自冷电磁除铁器，请您按照安装使用说明书的说明正确安装使用。
一、适用范围方盘自冷电磁除铁器，广泛用于煤矿、发电厂、冶金、耐火、水泥、焦化厂、煤码头等行业，与各种物料输送机配套使用，能有效地除去物料中的铁性物质，有利于保护破碎机等设备。
二、性能、特点及除铁器使用环境条件RCDB-14T2型方盘自冷电磁除铁器，具有温升低、绝缘好、吸力强、透磁深度大，运行安全可靠等优点。
除铁器使用环境条件a) 海拔高度不超过2500m ；b) 环境温度-25～＋40℃；c) 空气的相对湿度不大于90%（温度＋25℃时）；d) 在没有雨雪侵袭的地方；e) 无足以腐蚀金属和破坏绝缘的气体与尘埃。
三、除铁器工作原理RCDB-14T2型方盘自冷电磁除铁器工作原理，将除铁器安装好后，接通电源，按励磁启动按钮，除铁器开始工作。
需要卸铁时，将除铁器移动到卸铁箱上方，按动励磁停止按钮，铁器自动落到卸铁箱内，完成除铁卸铁工作。
四、除铁器总体结构RCDB-14T2型方盘自冷电磁除铁器由励磁线圈、铁芯、接线盒、导热材料、导磁圈、轭铁板等组成（见图1）。
五、RCDB-14T2型技术参数：1. 适用皮带宽度1400mm 。
2. 悬挂高度（H ）400mm 。
3. 励磁功率15KW 。
4. 磁场感应强度≥120mT 。
5. 配用小车5T 。
（图1） 1．铁芯 2．接线盒 3．励磁线圈 4．导磁圈４6. 吸铁重量0.1～25Kg 。
7. 配用电源380V 。
8. 冷却方式：自冷。
六、除铁器安装使用：RCDB-14T2型方盘自冷电磁除铁器，根据现场安装位置，可安装在皮带机头部和皮带机中部。
]RCDD系列干式自卸式电磁除铁器安装使用说明书一、概述RCDD系列干式自卸电磁除铁器可清除混杂在散状非磁性物料中的铁磁性物品。
其内部采用电工专用树脂浇注，自冷式全密封结构，具有磁透深度大，吸力强等特点。
它一般安装于皮带输送机的头部和中部。
将混杂在物料中的铁件吸起后由卸铁皮带抛出，达到自动清除的目的，并能有效地防止输送机皮带纵向划裂，保护破碎机、研磨机等正常工作。
所以该系列除铁器广泛应用了于水泥、电力、矿山、冶金、建材、化工等行业。
二、使用条件1．海拔高度不超过2000米。
2．周围空气温度不高于+40℃，不低于-25℃。
.3．无爆炸危险和不含有腐蚀性气体的环境中。
4．周围环境的相对湿度不大于90％(温度为25℃时)。
5．户内、户外均可使用。
三、结构及工作原理RCDD系列干式自卸电磁除铁器由除铁器本体和卸铁机构两部分组成。
卸铁机构由机架、摆线针轮减速机(以下简称减速电机)、主从动滚筒、托辊、皮带轮(或链轮)、三角带(或皮带轮)和装有刮板的卸铁皮带组成。
工作原理：除铁器接通电源后，励磁系统产生了强大的磁场，当输送机上的散状物料经过除铁器下方时，混杂在物料中的铁磁性杂物，在磁场力作用下被吸起，由运行的卸铁皮带连续抛出，当物料脱离磁场范围外，铁磁性杂物在重力作用下掉入集铁箱中。
四、安装1．安装前先检查电磁除铁器的线圈绝缘电阻应不低于lOMΩ，如因受潮绝缘电阻下降，应检查处理，达到使用要求后，方准使用。
2．检查除铁器吊挂装置是否牢固，若无问题则可进行安装。
3．安装方式：除铁器有两种安装方式。
(1)倾斜安装安装在皮带机头，当带速较快时(大于2m/s)，除铁器可安装在滚筒前位置，当带速较慢时(小于2m/s)除铁器位置要后移，以靠近滚筒(滚筒宜采用非导磁材料)。
两种吊装方式:·QX—A式吊装四条链索挂在双轨或单轨行走小车上·QX—B式吊装四条拉杆分别吊在四个固定吊点上磁芯中心线与皮带机滚筒中心间距S的选定：S与滚筒R、皮带机线速度、物料性质、粘度，还与除铁器倾角、H等诸多因素有关。
目录一、概述 (1)二、结构特点 (1)三、原理说明 (1)四、主要技术参数 (2)五、安装使用说明 (2)六、注意事项 (3)七、维护与保养 (3)八、运输与存储 (4)九、控制装置明细表 (4)十、附图电气原理图1份控制面板1份互联图1份连接示意图1份一、概述本电磁除铁器电控装置是遵照中华人民共和国相关标准进行设计与生产，完全考虑电磁除铁器的应用与保护；为电磁除铁器励磁提供直流电源及励磁控制，其整体结构适应落地式安装；用于不配行走小车的自动卸铁自冷式的电磁除铁器工作环境。
引用的标准：GB3797-2005《装有电子器件的电控装置》；GB4720-84《低压电器电控设备》；GB/T5226.1-2002《工业机械电气设备 第一部分：通用技术条件》。
工作条件:a.使用场所海拔≤3000米；b.环境温度：-20°C~+40°C；c.相对湿度：≤85%（周围温度20±5°C）；d.无导电及易爆尘埃，无腐蚀及破坏绝缘气体的场所；e.使用地点无强烈振动和冲击；f.防护等级：IP56。
二、结构特点型号、规格说明GL A — D带式自冷控制柜硅整流本电控装置柜体、箱体采用密封式结构，前门开启形式；可落地式安装。
三、原理说明电磁除铁器的励磁电压为342V DC，三相电网电压为380V AC，其中的每两相间电压为380V AC；通过两相全桥硅整流得到342V直流电压传送到电磁除铁器的线圈，并通过交流接触器的吸合与释放来控制除铁器的励磁；皮带电机电源经过起热过载保护的热过载继电器后进入皮带电机，并通过交流接触器的吸合与释放来控制皮带电机的运转。
（详见附图）。
四、主要技术参数a.输入电压： 380VAC±15%b.电网频率：50Hz ±10%c.额定输出电压：342VDCd.额定输出功率：9.5KWe.通电持续率：100%f.皮带电机电压: 380V AC 50Hz 功率：3.0KWg.线路绝缘电阻≥10MΩh .接地电阻≤0.1Ω五、安装使用说明1、外形及安装尺寸主控柜外形尺寸：1000×600×480（高×宽×深）（mm）安装尺寸：560×280（宽×深）（mm）2、安装要求所有箱体吊装应严格按照国家有关吊装标准，利用箱体自身吊耳、地脚安装孔进行起吊与安装；并且吊装时严禁大角度倾斜，各箱体间留有一定间隙以便安装与维护。

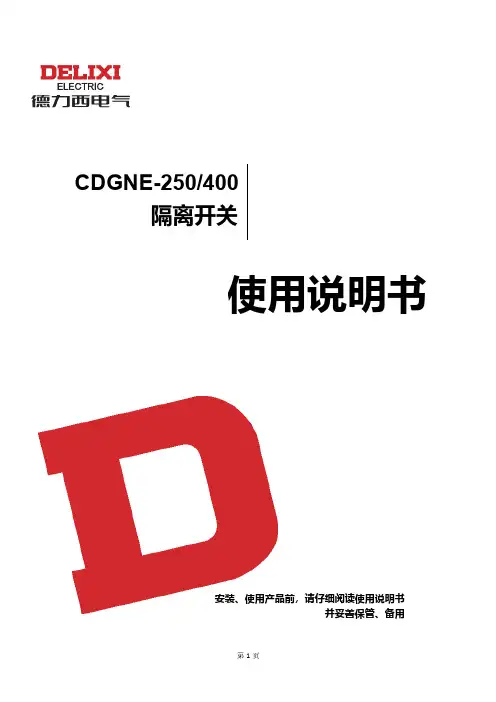

安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用CDGNE-250/400 隔离开关使用说明书安全告知在安装、操作、运行、维护、检查之前，请务必认真阅读本说明书，并按照说明书上的内容准确安装、使用本产品。
危险：●严禁湿手操作隔离开关；●使用中，严禁触摸导电部位；●维护与保养时，必须确保产品不带电；●严禁用短路的办法来测试产品；注意：●安装、维护与保养时，应由具有专业资格的人员操作；●产品应依据产品说明书进行安装调试及使用；●产品的各项特性出厂时已整定，使用中不能自行拆装或随意调节；●使用前请确认产品的额定电压，额定电流，频率及特性是否符合工作要求；●对接线端裸露导线或铜母线进行绝缘处理，确保绝缘安全；●如需测试绝缘电阻或工频耐压，必须先将电流回路之间的电子元件断开，否则将损坏产品性能；●如果产品在开箱时有破损或异常响声，应立即停止使用并联系供应商；●如需选购附件，请选用本公司所提供的配套附件，以保证质量，如用户因使用非本公司附件而产生的一切不良后果，本公司概不负责；●产品报废时，请做好产品废弃物处理，谢谢您的合作。
请注意带部分的信息目录1认识CDGNE (1)1.1 装箱单 (1)1.2 产品用途 (1)1.3产品型号及含义产品特点 (1)2 贮存和运输 (1)3使用环境和条件 (1)4主要技术参数 (2)5外形尺寸 (3)6安装CDGNE (5)4.1位置状态 (5)4.2安装尺寸 (5)4.3固定螺母 (5)4.4开关本体及手柄安装示意图 (6)7接线方式 (6)8 维护与保养 (7)9开箱检查 (7)10公司承诺 (7)1、认识CDGNE1.1装箱单陷，如有上诉现象，产品则不能使用，请及时与供应商联系解决。
1.2产品用途CDGNE-250/400系列隔离开关适用于额定电压DC1500V及以下的电力系统中，产品可用作不频繁的接通分断，起到隔离线路的作用，可广泛用于建筑、电信、冶金等行业，并针对新能源各细分领域解决方案具有出色的表现。
Contract No.:201288002-120-03FOR1×15MW SEMIRARA CFB POWER PLANT PROJECTElectromagntic SeparatorInstruction ManualManual for installation, operation andmaintenanceNo：201288002-120-03Submitted by : CHINA NATIONAL ELECTRIC ENGINEERING Co.,Ltd.Made by: LONGI MAGNET CO.,LTDSeptember 2013菲律宾SEMIRARA 1×15MW CFB燃煤电站工程电磁除铁器安装操作维护手册No：201288002-120-03沈阳隆基电磁科技股份有限公司September 2013Table of Contents1. Description of System / Equipments2. Manual for installation, operation and maintenance3. List of Spare Parts4. List of Special Tools and Test Equipments5. List of Consumable1．设备系统描述Description of System / Equipments1.1总体概述Structure and features本系列电磁除铁器，是隆基公司经过多年探索并吸收国内外同类产品的长处，自行设计制造的新产品。
各项技术指标均符合JB／T7689-2004标准要求。
它采用新型导热及绝缘材料，具有独特磁芯结构和磁路设计。
其特点：绝缘好、低温升、重量轻、耐用、散热快、磁势大、吸力强、除铁率高等。
This series of electro-magnetic separators are new products, which are designed by Longji Magnet Corporation through absorbing domestic and abroad technology in the same field after exploit for many years. The technical standards are in accordance with JB/T7689-95. New heat conducting and insulating materials are adopted, as well as unique magnetic core structure and optimized magnetic circuit design. The main features are better insulation performance, low temperature rise, light weight, good durability, rapid heat releasing, strong magnetic force, strong attracting ability, high separating rate etc.整流配套设备功能齐全，可实现自动化及程序控制，工作稳定可靠。

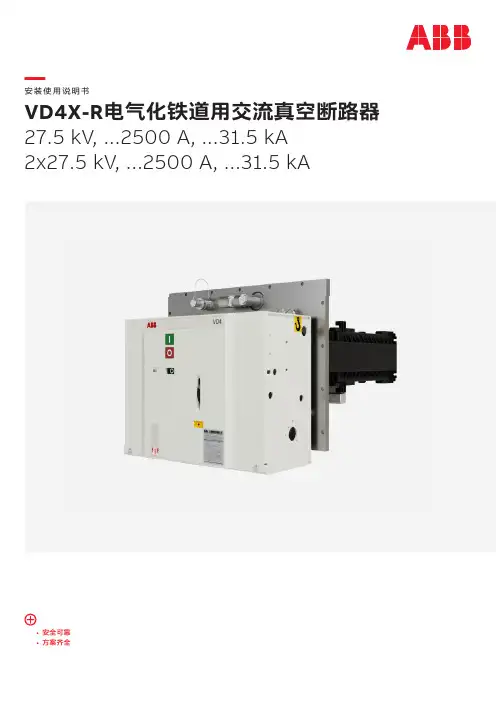

• 安全可靠• 方案齐全—安装使用说明书VD4X-R电气化铁道用交流真空断路器27.5 kV, ...2500 A, ...31.5 kA 2x27.5 kV, ...2500 A, ...31.5 kA.1. 概述2. 技术数据3. 结构与功能4. 调试及操作5. 维修6. 采用X 射线管理规程7. VDE-DIN 40719 Part2 和 IEC 61306-1/ IEC 61346-2名称对照表—目录05061116172021在开关设备安装使用前请先仔细阅读本说明书• 开关设备只能安装于适合电气设备工作的户内场所• 确保由专业人员来进行安装、操作和维护• 必须保证现场电气设备的联接条件及工作规程的适用性与安全性• 有关开关设备的一切操作，都应遵守本说明书中的相应规定• 不要超出开关设备在正常工作条件下的技术参数中规定的负载• 说明书应放在所有与安装、操作及维护有关的人员便于拿到的地方• 用户的专职人员应对所有影响工作安全的事项负责，并正确使用开关设备• 若对本说明书尚有任何疑问，我们很乐意为您提供进一步的资讯危险！请特别注意说明书中标有这个危险标志的注意事项。
—始终安全第一 !4V D 4X -R 电气化铁道用交流真空断路器 安装使用说明书1.1 总则（见图2/1）VD4X-R电气化铁道用真空断路器用于充气式开关柜，只要在正常的使用条件及技术参数范围内，VD4X-R真空断路器不仅具有关合、开断和短路开断功能，而且与三工位开关配合实现接地隔离以及接通主回路功能。
真空断路器安装在安装板上，使其易于密封。
1.2 标准和规范1.2.1 断路器制造标准及规范GB/T 11022和IEC 62271-1 《高压开关设备和控制设 备标准的共同技术条件》GB/T 1984和IEC 62271-100 《高压交流断路器》TB/T 2803-2003 《电气化铁道用断路器技术条件》1.2.2 断路器安装、运行标准及规范安装和运行中应遵循相关标准，特别是：• DIN VDE0101，额定电压1 kV以上开关设备的安装• DIN VDE0105，电力设备的操作• DIN VDE0141，额定电压1 kV以上开关设备的接地 • 相关的事故预防条例• 辅助及运行材料的安全条例• 断路器制造商的与订货相关的资料1.3 运行条件1.3.1 正常使用条件• 环境温度- 最高环境温度 +40℃- 最高日平均温度 +35℃- 最低环境温度 -15℃• 湿度- 24小时平均湿度，不超过 95% - 24小时平均水蒸气压力，不超过 2.2 kPa - 1个月平均湿度,不超过 90% - 1个月平均水蒸气压力，不超过 1.8 kPa • 环境空气周围环境不应有明显的烟尘、污染或腐蚀性气体，水蒸气及盐 雾。

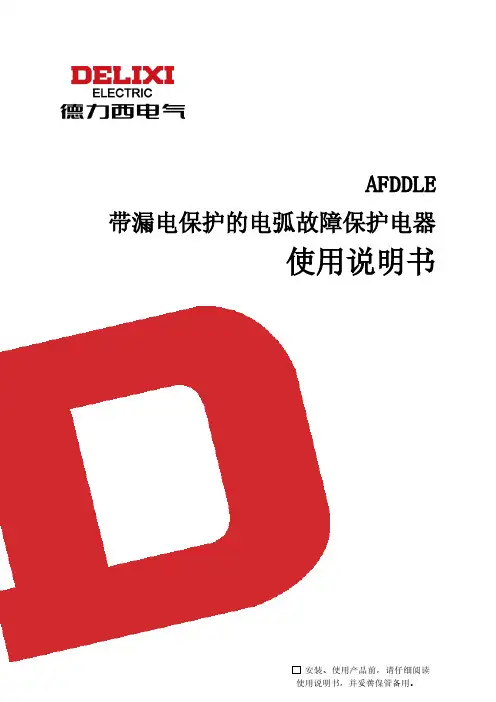

AFDDLE 带漏电保护的电弧故障保护电器使用说明书目录1主要用途及适用范围 (1)2 产品特点、型号及含义 (1)2.1产品特点 (1)2.2产品型号及含义 (1)2.3面板介绍 (1)3 正常工作条件和安装条件 (3)4 正常贮存和运输条件 (3)5安装及接线 (4)5.1安装示意图 (4)5.2接线示意图 (4)6技术特性 (5)6.1分类 (5)6.2主要技术参数 (5)6.3主要技术性能 (5)7 外形及安装尺寸 (6)8 安装和使用（维护） (7)9 测试和故障诊断 (8)10 注意事项 (8)11 开箱检查 (9)12 公司承诺 (9)1主要用途及适用范围带漏电保护的电弧故障保护电器（以下简称AFDDLE）是一种具有过载、短路、电弧故障和漏电保护等保护功能的小型断路器，由小型断路器和电弧故障保护模块、漏电保护模块拼装而成，其适用于交流50Hz，额定电压230V，额定电流20A及以下的电路中，用来对人的间接接触保护，对建筑物及类似用途的线路进行过电流保护，同时可以提前检测到因电器装置破裂或电线老化等引起的很多火灾风险，对接地电弧故障、并联电弧故障和串联电弧故障进行保护。
AFDDLE能够在人身安全防护基础上，兼顾电气火灾防护，且具备故障指示功能，可区分电弧和漏电故障。
本产品具备过载、短路、漏电、电弧保护功能，能够提供全面的终端用电安全保护。
2 产品特点、型号及含义2.1 产品特点a) 过载保护；b) 短路保护；c) 漏电保护；d) 串联电弧故障保护；e) 并联电弧故障保护；f) 接地电弧故障保护；g) 多种电流规格。
2.2 产品型号及含义2.3 面板介绍图1 面板介绍说明：1额定剩余接通分断能力2额定电压及频率3认证标志4符合标准5电源端6公司商标7产品型号8电流规格（脱扣类型+额定电流）9分断能力10闭合断开指示11 N极指示（1P+N）12负载端13额定剩余动作电流 14 电弧故障指示窗15测试按钮16接线图注：正常分合闸手柄时，如指示窗不同步运动，请停止使用。
使用前请认真阅读安装使用说明书RCDB-14T2 型方盘自冷电磁除铁器安装使用说明一、二适用范围性能、特点及除铁器使用环境条件三、除铁器工作原理四、除铁器总体结构五、RCDB-14T2 型技术参数六、除铁器安装使用七、安装后检查与调整八、客户注意事项九、RCDB-14T2 PLC 电控系统感谢您选用XXXXXXXXXXXX生产的RCDB-14T2型方盘自冷电磁除铁器，请您按照安装使用说明书的说明正确安装使用。
一、适用范围方盘自冷电磁除铁器，广泛用于煤矿、发电厂、冶金、耐火、水泥、焦化厂、煤码头等行业，与各种物料输送机配套使用，能有效地除去物料中的铁性物质，有利于保护破碎机等设备。
二、性能、特点及除铁器使用环境条件RCDB-14T2型方盘自冷电磁除铁器，具有温升低、绝缘好、吸力强、透磁深度大，运行安全可靠等优点。
除铁器使用环境条件a）海拔高度不超过2500mb）环境温度-25〜+ 40 C；c）空气的相对湿度不大于90%（温度+ 25C时）；d）在没有雨雪侵袭的地方；e）无足以腐蚀金属和破坏绝缘的气体与尘埃。
三、除铁器工作原理RCDB-14T2型方盘自冷电磁除铁器工作原理，将除铁器安装好后，接通电源，按励磁启动按钮，除铁器开始工作。
需要卸铁时，将除铁器移动到卸铁箱上方，按动励磁停止按钮，铁器自动落到卸铁箱内，完成除铁卸铁工作。
四、除铁器总体结构RCDB-14T2型方盘自冷电磁除铁器由励磁线圈、铁芯、接线盒、导热材料、导磁圈、轭铁板等组成（见图1）。
1.铁芯2.接线盒3.励磁线圈4.导磁圈（图1）五、RCDB-14T2型技术参数：1.适用皮带宽度1400mm2.悬挂高度（H） 400mm3.励磁功率15KW4.磁场感应强度》120mT。
5.配用小车5T。
6.吸铁重量0.1〜25Kg。
7.配用电源380V。
8.冷却方式：自冷。
六、除铁器安装使用：RCDB-14T2型方盘自冷电磁除铁器，根据现场安装位置，可安装在皮带机头部和皮带机中部。
