创建风口产品选型 介绍

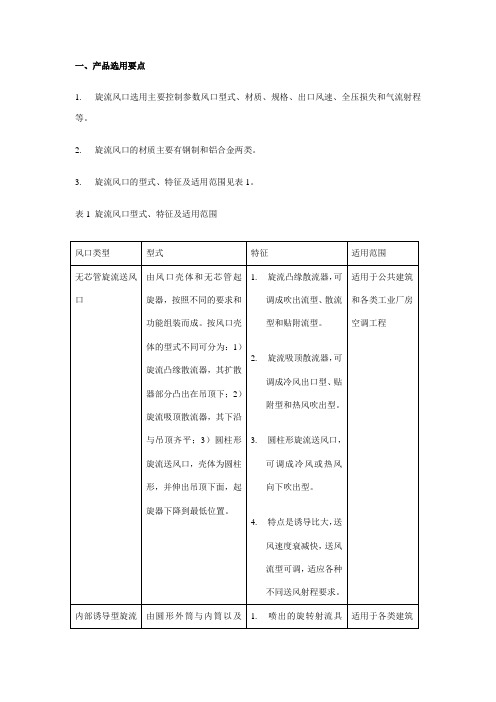

一、产品选用要点
1.旋流风口选用主要控制参数风口型式、材质、规格、出口风速、全压损失和气流射程等。

2.旋流风口的材质主要有钢制和铝合金两类。

3.旋流风口的型式、特征及适用范围见表1。

表1 旋流风口型式、特征及适用范围
4.选型要点
1)根据工程特点、所需气流组织类型、调节性能和送风方式等，选择相应的风口类型。

2)根据需要风量［送风或排（回）风］，在风口颈部（或风口进出口断面处）允许的风速
范围内，确定所需风口的尺寸。

3)校核所选择风口的主要技术性能，如射程、压力损失、噪声指标以及工作区域内的风
速与温差。

4)确定所选风口的布置安装方式以及与风道的连接方式。

二、施工、安装要点
1.安装前应检查风口机械性能。

a)风口的活动零件，要求动作自如、阻尼均匀，无卡死和松动。

b)导流片可调或可拆卸的产品，要求调节拆卸方便、可靠，定位后无松动现象。

2.风口外表装饰面应平整、叶片分布应匀称、颜色应一致、无明显的划伤和压痕。

3.风口允许偏差值应符合表2规定。

表2 风口尺寸允许偏差单位：mm
三、执行标准
产品标准
JG/T14-1999《通风空调风口》
JG/T20-1999《空气分布器性能试验方法》
工程标准
GB50243-2002《通风与空调工程施工质量验收规范》。

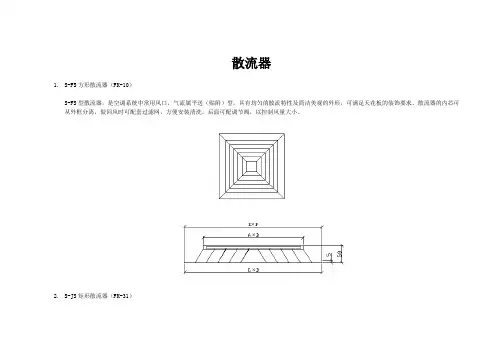

散流器1.S-FS方形散流器（FK-10）S-FS型散流器，是空调系统中常用风口，气流属平送（贴附）型，具有均匀的散流特性及简洁美观的外形，可满足天花板的装饰要求。

散流器的内芯可从外框分离，做回风时可配套过滤网，方便安装清洗，后面可配调节阀，以控制风量大小。

2.S-JS矩形散流器（FK-31）S-JS型散流器与S-FS除外形不同外，结构基本一致。

3.S-F3三面吹风散流器（FK-37）S-F3型散流器为三面吹风型，可分为方形或矩形，结构与S-FS相同，适用于安装在靠墙较近的天花板上，使送风吹自房间的中央，达到理想的送风效果。

4.S-Y圆形散流器（FK-39，FK-8）S-Y型散流器，结构为多层锥面形，吹出气流呈贴附（平送）型，且减速较快，相对任意大小面积来说可提供较大的风量。

其结构与S-FS类似，中间为活芯，方便装卸，同时也便于调整配套的圆形对开调节阀，有a、b两种型号，S-Ya型中心叶片和中间叶片有小翻边和挂钩不同。

5.S-YH圆环形散流器（FK-16）S-YH型散流器，其吹出气流为垂直型，适用于特定范围内的送风，其造型新颖美观，适用于特殊风格的装饰需要。

6.S-YX圆形斜片散流器（FK-15）S-YX型散流器为圆形外框，直形叶片送风口，叶片倾斜24°。

7.S-YP圆盘散流器（FK-41，FK-9）S-YP型散流器其气流属下送型，此风口能以较小的风量供应较大的地面面积，后面可配合圆形对开调节阀，以任意调节风量大小。

8.S-TH条形活叶散流器（FK-25）S-TH型散流器，其设计独特，其每一组叶片槽内有两个可调的叶片，用以控制气流方向和大小，从外部便可方便的调整，即可作送风口也可做回风口，一般安装在天花板或侧墙上。

FK-TH宽度规格尺寸表：两端无框长度尺寸表两端有框长度尺寸表一端有框长度尺寸表角度段长度尺寸表9. S-T 条形散流器（FK-18）S-T型散流器，用于室内和环形分布的送回风口，可安装在侧墙或天花板上，其段形同FK-T相同（即中间段、端头段、角度段），其尺寸根据需要任意选用，也可用于弧形风口。

主通风机产品介绍及选型主通风机是现代工业生产过程中常用的一种通风设备，用于消除工作环境中的废气、烟尘、有害气体等，保证工作场所的清洁与安全。

本文将主要介绍主通风机的产品特点及选型方法。

一、主通风机的产品特点：1.高效通风：主通风机采用高效的叶轮设计，能够提供强大的风力，有效排除工作区内的废气和烟尘。

2.低噪音：主通风机采用优质的静音材料，能够降低设备的噪音，减少工作场所的噪音污染。

3.节能环保：主通风机采用先进的节能技术，具有较高的能效比，能够实现能耗的最小化，减少环境污染。

4.安全可靠：主通风机采用高品质的材料和结构，具有较高的稳定性和耐用性，能够在恶劣工作环境下长时间运行。

5.灵活性高：主通风机可根据工作场所的需求进行定制，可根据通风量、风量、噪音等要求进行选择，适用于不同的工业领域。

二、主通风机的选型方法：1.确定通风需求：首先需要确定通风设备的使用环境和目的，如通风量的要求、对废气和烟尘的处理要求等。

根据这些需求确定通风机的型号和参数。

2.选择适合的通风机类型：根据通风设备所在的工作环境和特点选择适合的通风机类型，如轴流风机、离心风机等。

3.确定通风机性能参数：根据通风需求和工作环境的特点，确定通风机的性能参数，如风量、风压、噪音等。

可以参考通风机的技术手册和性能曲线进行选择。

4.选择合适的材料和结构：根据通风机的使用环境和特点选择合适的材料和结构，以确保通风机的安全和耐久性。

5.考虑运行成本：在选型过程中需要考虑通风机的运行成本，如能耗、维护费用等，选择节能型的通风机，能够降低使用成本。

总之，主通风机是工业生产中必不可少的一种设备，具有高效通风、低噪音、节能环保、安全可靠和灵活性高等特点。

在选型过程中，需要根据通风需求和工作环境的特点，选择适合的通风机类型、确定性能参数，并考虑运行成本等因素，以确保通风机的正常运行和使用效果。

风口种类及介绍散流器1.S-FS方形散流器（FK-10）S-FS型散流器，是空调系统中常用风口，气流属平送（贴附）型，具有均匀的散流特性及简洁美观的外形，可满足天花板的装饰要求。

散流器的内芯可从外框分离，做回风时可配套过滤网，方便安装清洗，后面可配调节阀，以控制风量大小。

2.S-JS矩形散流器（FK-31）S-JS 型散流器与S-FS除外形不同外，结构基本一致。

3. S-F3三面吹风散流器（FK-37）S-F3型散流器为三面吹风型，可分为方形或矩形，结构与S-FS 相同，适用于安装在靠墙较近的天花板上，使送风吹自房间的中央，达到理想的送风效果。

4. S-Y 圆形散流器（FK-39，FK-8）S-Y 型散流器，结构为多层锥面形，吹出气流呈贴附（平送）型，且减速较快，相对任意大小面积来说可提供较大的风量。

其结构与S-FS 类似，中间为活芯，方便装卸，同时也便于调整配套的圆形对开调节阀，有a 、b 两种型号，S-Ya 型中心叶片和中间叶片有小翻边和挂钩不同。

40(16″5. S-YH 圆环形散流器（FK-16）S-YH 型散流器，其吹出气流为垂直型，适用于特定范围内的送风，其造型新颖美观，适用于特殊风格的装饰需要。

6.S-YX圆形斜片散流器（FK-15）S-YX型散流器为圆形外框，直形叶片送风口，叶片倾斜24°。

87.S-YP圆盘散流器（FK-41，FK-9）S-YP型散流器其气流属下送型，此风口能以较小的风量供应较大的地面面积，后面可配合圆形对开调节阀，以任意调节风量大小。

8. S-TH 条形活叶散流器（FK-25）S-TH 型散流器，其设计独特，其每一组叶片槽内有两个可调的叶片，用以控制气流方向和大小，从外部便可方便的调整，即可作送风口也可做回风口，一般安装在天花板或侧墙上。

FK-TH宽度规格尺寸表：A2两端有框长度尺寸表一端有框长度尺寸表T左0.5角度段长度尺寸表9. S-T 条形散流器（FK-18）S-T 型散流器，用于室内和环形分布的送回风口，可安装在侧墙或天花板上，其段形同FK-T 相同（即中间段、端头段、角度段），其尺寸根据需要任意选用，也可用于弧形风口。

新风系统设计原则及风口选型方法在现代建筑中，新风系统作为一种空气处理设备，被广泛应用于商业、办公、医疗、教育等场所。

新风系统可以实现高效的空气调节和过滤，提供清新舒适的室内空气环境，对于人们的健康和生产生活起到重要的作用。

本文将从新风系统设计原则及风口选型方法两个方面进行介绍和探讨。

一、新风系统设计原则1. 基本原则在新风系统的设计中，需要遵循以下基本原则：（1）满足室内气流质量要求。

新风系统的设计应当考虑室内气流的均匀性，并在室内设置适当的气流循环。

（2）降低能耗，提高运行效率。

在新风系统设计中，要考虑设备选型和布局等因素，尽可能减少能耗，提高运行效率。

（3）兼顾舒适性和经济性。

在新风系统的设计中要兼顾舒适性和经济性，确保系统的投资和运行成本合理且经济。

（4）合理选用风口和管道。

在新风系统的设计中，要选用合适的风口和管道，保障系统的稳定运行。

2. 设计要点在新风系统的设计中，需要注意以下几个方面：（1）新风系统的风口选型。

风口的选型应当根据房间的大小、用途、需要的气流速度等综合因素来确定。

（2）新风系统的制冷量和制热量。

新风系统的制冷量和制热量应当根据房间的面积、方位和使用方式等要素来确定。

（3）新风系统的管道布局。

新风系统的管道布局应当考虑到室内空间的构造、各房间的隔墙、层高等因素，保证系统的风量均匀分配。

（4）新风系统的运行控制。

新风系统的运行控制应当考虑到风速，风量和温度等参数，确保室内空气环境的稳定和舒适。

二、风口选型方法风口是新风系统中的一个重要组成部分，它能够控制空气的流量和方向，保障新风系统的正常运行。

风口的选型应当根据实际需要来确定。

以下是一些常用的选型方法。

1. 计算法计算法是最基本也是最常用的风口选型方法。

其步骤如下：（1）计算室内所需风量。

需要根据室内的面积、人员数量、设备功率等因素来计算所需风量。

（2）计算风口面积。

风口的面积需要根据所需风量来计算，一般采用中等风速（2.5m/s）时的面积进行计算。

风管、风机盘管送风距离选择、风口选型风机盘管的静压和余压是一回事,10 帕相当 1 米的风管通常送风距离 5~6Pa 每米比较符合实际情况静压是指将风机开启,出风口关闭(此时无动压)测得的静压(等于全压). 余压指设备除了风机还有盘管、滤网等辅件构成，扣除辅件的阻力剩余的全压就是余压，便于选择配管等。

就风机盘管的接管来说，管道阻力不大（不超过 1Pa/m）主要考虑出风口、回风口的局部阻力即可一般厂家在选型时,对于常规的风管,在常规的风速下(主管 5-7 米/秒,支管 4-5 米/秒),都计取 1Pa/m 的阻力.而对于一般的部件,比如回风静压箱取 15Pa/个,送风静压箱取 40Pa/个,过滤网取 10Pa/个,风口 10Pa/个. 以上,是一般常规情况下的估算值,敬请参考静压是指将风机开启,出风口关闭(此时无动压)测得的静压。

动压是指出风口开启后因为气流流动引起的压力，动压＝0.5*q*v2=0.5*空气密度*风速的平方；工程当中一般将风速都按定值设计，所以动压就是恒定的，所以克服管路阻力实际上是静压，所以一般正规的厂家介绍时都是说静压，而不说出口余压。

追问一句：风机盘管供冷量 Q 的大小是随静压 Pj 的增大而增大还是增大而减小？它们之间存在何内在关联？当然还有楼主在 3 楼中所提的静压与风量有何关系？所以，从理性角度进行言传上的认识就显得很有必要。

一、显然，影响风机盘管供冷量的关键因素是盘管传热系数 K，其理论分析公式如下： K=1/{1/P*V^m*ξ^n+1/S*W^r)} (^表示幂指数表示幂指数) 表示幂指数其中：其中：K——盘管传热系数盘管传热系数 V——盘管迎面风速盘管迎面风速ξ——析湿系数析湿系数 W——盘管水流速盘管水流速 P、m、n、r——试验系数及指数、、、试验系数及指数式中 P、m、n、r 为可查已知数据，W 为定量，变量因素为 V、ξ。

我们知道，其一、在一定范围内，迎面风速 V 对析湿系数ξ的影响近似于线性比例关系，其一、的影响近似于线性比例关系，其一在一定范围内，为分析方便，的分析。

浅谈医院类建筑空调末端风口的选型及布置摘要：本文结合实际工程介绍医院建设工程中末端风口的选型及布置要点，根据医院类项目的特殊性，各楼栋、各科室及各房间对舒适度的需求不同，从而对风口末端进行针对型的选型，从而保证空调效果，提高相应区域的舒适性。

关键词：医院、末端风口选型、舒适度、空调效果。

随着我国经济的快速发展，生活水平不断的攀升，广大民众对我国的医疗服务需求逐渐增大，同时对医疗服务的要求也在不断的提高。

医院作为保障人民群众生命健康的重要机构，在硬件设施上也需要不断的更新换代，以满足人们更高的需求。

空调在医院建筑使用中起着不可比拟的重要作用，它能够为医院人员及病患提供良好舒适的环境。

而作为空调系统最直接的体现者——风口，则在一定程度上影响着空调系统的整体舒适效果及装饰装修的美观程度。

由于医院的使用者相对固定：医院人员与病患。

这使医院与普通商用住宅及一般的公共场所存在明显的差异，本文将以贵黔国际总医院项目为载体，从设计及使用者的角度出发，对空调末端风口的选型及布置进行研究。

1、常用风口形式：方形散流器、单层百叶风口、双层百叶风口、球形喷口各种风口的特点：方形散流器：气流属贴附（平送）型，多用于层高较低，人员较为密集的房间，为了使人们在各种环境里避免噪音的干扰以及不适感，还需要考虑安装高度及安装场合；单层百叶风口：常作为回风口，当作为回风口使用时多与过滤器配合使用，在风口后面亦可装上多叶对开调节阀，用以控制风量；双层百叶风口：可直接与风机盘管配套使用，也可用于集中空调系统末端。

风口叶片可在0~90°范围内任意调节，将叶片调节不同角度，可以得到不同的送风距离和不同的扩散角；球形喷口：球形喷口是一种喷口型送风口，高速气流在经过阀体喷口中对指定方向送风，七六喷射方向可在顶角为35°的圆锥形空间内前后左右方便地调节，气体流量也可通过阀门开合程度来调节。

多用于高大空间，下送风无法将空气均匀送到或无法达到效果时，采用侧面安装球形喷口，在送风与室温温差不断发生变化的情况下，送风气流发生偏移。

第六章 空气幕、风口及末端控制器一、空气幕1、产品概述 空气幕通过贯流风机，把室内侧的空气吸入，以连续的高速气流吹向地面，连续的向下的气流形成 一堵从顶直到地面的无形的“墙”。

一般安装在大门或窗户的上方，在门窗敞开的时候，空气幕产生的 气流能有效隔离室内侧与室外侧的空气。

因而可以减少室内冷气的损失，并可以防止蚊虫灰尘等进入室 内。

格力空气幕采用优化设计的贯流风叶和性能优良的电机;自行开发的微电脑控制器,性能可靠,使用寿 命长,即可手控又可遥控;机壳采用优质镀锌钢板双面喷塑处理,具有超强的抗腐防锈能力;结构强度好,外 形美观,风力强劲,适合于宾馆饭店,商场超市以及办公楼宇等场合使用。

2、产品命名规则FM 1 序号 1 2 3 4 1.5 2 9 3 C 4 代号描述 机组代号 叶轮外圆直径 出口气流名义宽度 补充代号 直径=数字×100mm 宽度=数字×100mm C-垂直安装；S-热水加热；D-电加热及设计序号 可选项 FM-非加热型空气幕；RM-加热型空气幕3、产品外观图4、性能参数型号 机组长度 叶轮直径 风量 电源 功率 噪音 重量 推荐电源线 防触电等级 外形尺寸 mm mm m3/h － W dB(A) kg mm2×根 － mm FM-1.25-9 900 125 1200 130 59 16 0.5×3 I 900×215×193 FM-1.25-12 1200 125 1650 220V～ 50Hz 140 61 20 0.5×3 I 1200×215×193 FM-1.25-15 1500 125 2300 180 61 25 0.5×3 I 1500×215×1935、产品安装尺寸型号 FM-1.25-9 FM-1.25-12 FM-1.25-15A 160 160 160B 800 1100 1400C 870 1170 1470二、风 口1、产品概述 ABS 防凝露塑料风口分两类:回风口和散流器,外方内圆的散流器适用于多变化的建筑结构而设计,方 圆协调的组合,外形美观大方,具有风压强,噪音小,气流扩散均匀及扩散距离远等优点.单层百叶回风口配 备过滤网,拆卸清洗方便,安装简单.格栅形双层可调出风口可以任意调节气流扩散角度,合理组织室内气 流 2、产品命名规则FK 1 SB 2 □ 63 3 12 □ 4序号 1 2 3 4代号描述 机组代号 分类代号 外形尺寸规格 序列号 FK-风口代号可选项 DB-单层百叶；SB-双层百叶；FS-方形散流器 外形尺寸=数字×10mm， 方形风口用一位数字表示，矩形风口用两位数字表示 开发序列号或其他辅助功能3、产品外观图单层百叶回风口b.方形散流器c.双层可调格栅出风口 4、产品安装尺寸单层百叶回风口方形散流器双层可调格栅出风口1．单层百叶回风口型号 FKDB45 FKDB60 FKDB6325 FKDB10025 喉颈 B 375×375 517×517 630×253 1005×260 A 448×448 598×598 685×308 1034×290 H 60 60 28 302．方形散流器型号 FKFS45 FKFS60 喉颈 B 270×270 368×368 A 448×448 598×598 C φ365 φ485 H 25 27 H1 25 343．双层可调格栅出风口型号 FKSB6312 FKSB10012 喉颈 B 630×120 1000×120 A 690×180 1040×160 H 50 50三、末端控制器1、产品概述 格力公司具有强大的产品研发能力，拥有最先进的中央空调自控技术及产品，形成了研发、生产、 营销、售后服务的一体化体系。

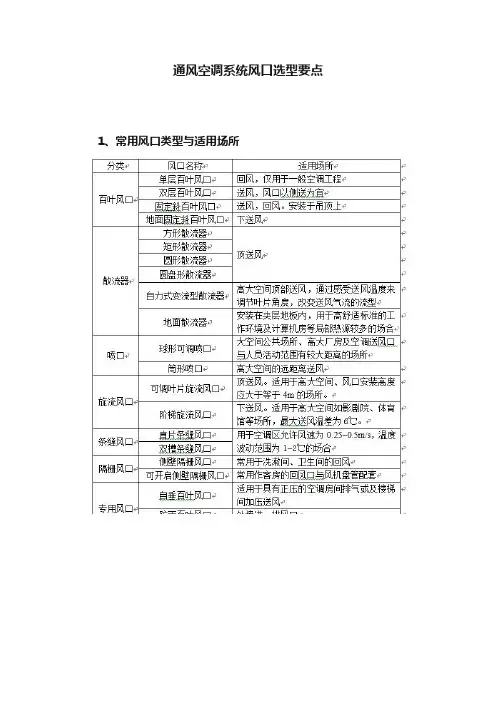

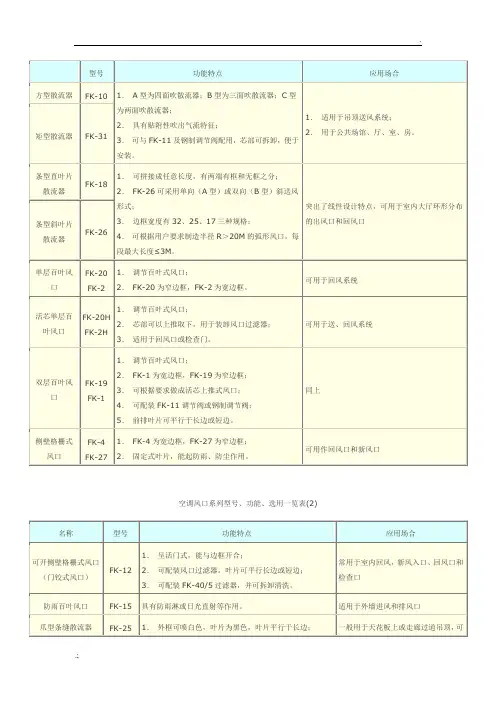

通风空调系统风口选型要点1、常用风口类型与适用场所2、选型原则1）上部送风时，一般房间宜采用百叶风口或条缝风口等侧送，侧送气流宜贴；有吊顶时，应采用散流器；空间较大的公共建筑或高大厂房，宜采用喷口或旋流风口送风。

2）对于室内散热量大的场所（如计算机房）或高大空间（如影剧院），应优先选用气流特性稳定的下部送风风口。

如建筑结构限制，应优先选用诱导性能好的风口。

3）冬季送热风时，应注意室内空气热分层现象，宜选用有冬夏季调节功能的送风口。

4）对于送风口安装高度大于4m的场所，宜使用射流方向可调的风口，以适应负荷的变化。

5）送风口风速：消声要求较高时，百叶风口、散流器、条缝风口送风等宜采用2~5m/s。

6）回风口面风速，一般按下表推荐风速选取：风口的风速应按实际有效面积计算。

3、设计选用要点A、百叶风口1）单、双层百叶风口均以颈部尺寸进行选型和制作。

2）单、双层百叶风口可与对开多叶调节阀或过滤器配套使用。

3）侧送百叶送风口的最大风速按下表确定：4）双层百叶风口顶送时，距离工作区高度不宜小于2.0m。

5）当采用双层百叶风口进行侧向送风时，应选用横向叶片（可调的）在外、竖向叶片（固定的）在内的风口，并配有对开式风量调节阀。

B、散流器1）当建筑物层高较低，单位面积送风量较大，且有吊平顶可供利用时，宜采用方形或圆形散流器进行送风。

1）方、矩形散流器可与对开多叶调节阀或过滤器配套使用；圆形、圆盘形散流器可在颈部设单开或双开板式调节阀。

2）圆形或方形散流器相应送风面积的长宽比不宜大于1.5，如果长宽比大于1.25时，宜选用矩形散流器。

3）散流器中心与侧墙距离不宜小于1.0m。

4）地面散流器不应直接安装在座位下，安装位置距离作为不应小于400mm。

5）散流器与支风管的连接，宜采用柔性风管，以便于施工安装。

6）散流器的颈部最大允许风速见下表：C、喷口1）喷口侧向送风的出口风速宜取4~8m/s，最大可取10m/s。

2）喷口的安装高度，不宜低于空调空间高度的1/2。
