高效风口风量尺寸

FFU尺寸及风量介绍FFU（Fan Filter Unit）是一种集风机、过滤器和送风口于一体的净化送风装置，被广泛应用于洁净室等需要高洁净环境的场所。

其主要作用是通过风机产生大量的气流送到洁净室内，同时经过过滤器的过滤作用，将空气中的微粒和颗粒物去除，以维持洁净室的洁净度。

FFU的尺寸及风量是选择和使用时需要考虑的重要参数。

下面将介绍FFU的常见尺寸及风量特点：一、尺寸特点：1. 外观尺寸：常见的FFU外观尺寸通常为600mm×600mm、1200mm×600mm，这两种尺寸符合洁净室中常用的天花板标准尺寸，因此更易于安装和布置。

也有其他尺寸的定制型FFU，根据需求可以进行生产。

2. 高度尺寸：FFU的高度尺寸通常为300mm，同样是为了适应洁净室的层高。

不同高度的洁净室可根据需要选择不同高度的FFU，以满足不同的送风需求。

二、风量特点：1.风量选择：FFU的风量是指FFU每小时能产生的空气流量。

常见的风量选择有300m³/h、400m³/h、500m³/h等。

根据洁净室的尺寸和要求，可以选择适合的风量。

一般情况下，洁净室中每平方米的风量要求在250-600m³/h之间，应根据洁净室的级别和使用要求进行具体选择。

2.风速范围：FFU的风速通常在0.3-0.6m/s之间，这个范围是为了能够保证空气均匀地分布到整个洁净室，同时避免产生过大的噪音。

选择合适的风速不仅能够提高洁净度，还能减小洁净室内的空气扰动。

3.风压特点：FFU的风压一般为50-160Pa，这是指风机送风时所需的压力。

风压的选择要根据洁净室中送风系统的压力损失和所需风量进行匹配。

选择合适的风压不仅能够保证送风效果，还能降低能耗和运行成本。

需要注意的是，FFU的尺寸和风量选择并非单一标准，而是根据洁净室的具体要求和使用状况来确定的。

因此，在选购FFU时，需要结合实际情况进行综合考虑，充分了解洁净室的要求，以选择合适的尺寸和风量。

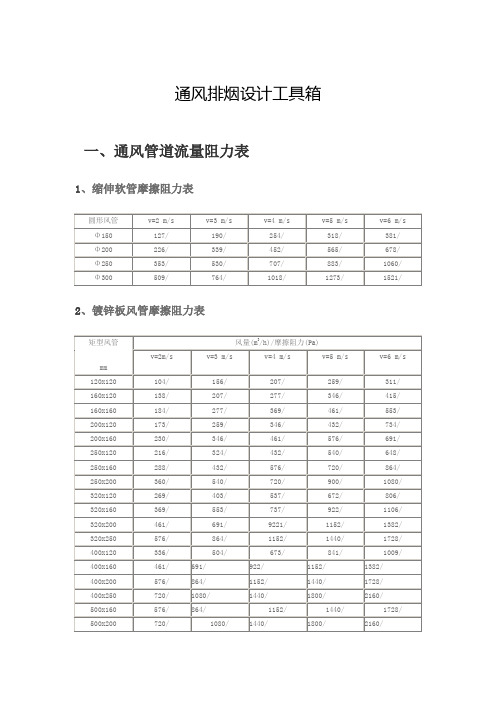

通风排烟设计工具箱一、通风管道流量阻力表1、缩伸软管摩擦阻力表2、镀锌板风管摩擦阻力表说明(1).软管采用荷兰数据时,上述数据乘以下系数：Φ150x2；Φ200；Φ250；Φ300 (2).局部摩擦阻力：(3)与散流器的摩擦阻力：(4).保持风速必须的动压：当v=2m/s时, ΔP=；当v=3m/s时, ΔP=当v=4m/s时, ΔP=；当v=5m/s时, ΔP=15Pa当v=6m/s时, ΔP=21PaV2(5).其他局部阻力的计算按下式:2gΔP=ζ─γ二、室内送回风口尺寸表1、风口风量冷量对应表2、不同送风方式的风量指标和室内平均流速ASHRAE三、室内风管风速选择表1、低速风管系统的推荐和最大流速m/s2、低速风管系统的最大允许速m/s3、通风系统之流速m/s注：民用住宅≤35dB（A），商务办公≤45dB（A）。

四、室内风口风速选择表1、送风口风速2、以噪音标准控制的允许送风流速m/s、推荐的送风口流速m/s4、送风口之最大允许流速m/s、回风口风速6、回风格栅的推荐流速m/s7、百叶窗的推荐流速m/s8、逗留区流速与人体感觉的关系9、顶棚散流器送风量10、侧送风口送风量五、通风系统设计1、送风口布置间距回风口应根据具体情况布置一般原则：（1）人不经常停留的地方; （2）房间的边和角; （3）有利于气流的组织。

2、标准型号风盘所接散流器的尺寸表-办公室风盘型号风量方散尺寸FP m3/h mm350200*200 5500200*200630250*250 8800250*250101000300*3001250300*300 161600350*350202500450*450252500450*450注:办公室推荐送风口流速:-4.0ms风机盘管接风管的风速：通常为—2.0m/s之间，不能大于2.5m/s，否则会将冷凝水带出来。

3、散流器布置散流器平送时，宜按对称布置或者梅花型布置，散流器中心与侧墙的距离不宜小于1000mm；圆形或方形散流器布置时，其相应送风范围（面积）的长宽比不宜大于1：，送风水平射程与垂直射程（平顶至工作区上边界的距离）的比值，宜保持在~之间。

风量和风速的检测及评定标准1、风速和风量的具体检测方法A、风量、风速检测必须首先进行。

各项净化效果都是在设计的风量、风速下获得。

B、检测前检查风机是否运转正常，必须实地测量被测风口、风管的尺寸。

C、对于单向流（层流）洁净室，采用室截面平均风速和洁净积乘积的方法确定风量。

（取离高效过滤器0.3m 垂直于气流处的截面作为采样截面，按照测试点间距不宜大于0.6m在截面上设置不少于5个测试点，所有读数的算术平均值作为平均风速。

）垂直单向流（层流）洁净室的测定截面取据地面0.8m～1m的水平截面；水平单向流（层流）洁净室的测定截面取据送风面0.5m～1m的垂直截面；截面上测试点数量应不少于10个，间距不应大于2m，均匀布置；D、对于安有过滤器的风口，以风口截面平均风速和风口净截面积的乘积确定风量。

（在风口截面或引用辅助风管的截面上按不少于6个均匀布置的测试点得出平均风速。

）E、对于风口上风侧有较长的支管段且已经或可以打孔时，可以用风管法确定风量。

（在出风口前不小于3 倍管径或3倍大边长度处打孔；）F、对于矩形风管，将测定截面分成若干个相等的小截面，每个小截面尽可能接近正方形，边长不大于200mm，测试点位于小截面中心，但整个截面上不宜少于3个测试点；对于圆形风管，应按等面积圆环法划分测定截面和确定测试点数；在风管外壁上开孔，插入热式风速计探头或皮托管。

（通过测动压，换算为风量。

）2、风速和风量的评定标准（1）、对于乱流洁净室：A、系统得实测风量应大于各自的设计风量，但不应超过20%；B、总实测新风量和设计新风量之差，不应超过设计新风量的±10%；C、室内各风口的风量与各自设计风量之差均不应超过设计风量的±15%；（2）、对于单向流（层流）洁净室：A、实测室内平均风速应大于设计风速，但不应超过20%；B、总实测新风量和设计新风量之差，不应超过设计新风量的±10%；（3）、新鲜空气量：洁净室（区）内应保持一定的新鲜空气量，其数值应取下列风量中的最大值A、非单向流洁净室（区）总送风量的10%～30%，单向流洁净室（区）总送风量的2%～4%；B、补偿室内排风和保持室内正压值所需的新鲜空气量；C、保证室内每人每小时的新鲜空气量不小于40m3 ；3、相关标准数据净化空调系统，根据室内容许噪声级要求，风管内的风速：总风管：6～10m/s；无送、回风口的支风管：4～6m/s；有送、回风口的支风管：2～5m/s医院中，采用空调的手术室、产房工作区和灼伤病房的气流速度宜≤0.2m/s；核医学科的通风柜应采用机械排风，排风口的风速应保持1m/s 左右；4、出具测试报告测试报告应包含如下内容：a、测试单位的名称与地址、测试人名称、测试日期、数据采集系统得名称；b、所参考的测试标准的编号与版本日期，如ISO 14644-3：2002；c、所测设施名称及毗邻区域的名称及测试点的座标；d、测试类型与测试条件；e、指定的性能标准，包括占用状态；f、所采用的测试方法；g、测试结果；h、所参考的测试标准对特定测试所规定的其他具体要求；5、适用仪器：风量和风速的检测及评定标准。

高效送风口高效顶送风口下调式送风口
GKF系列高效空气保温送风口，外壳用冷轧钢板制作，表面静电喷塑。

GKF系列高效空气送风口用在改造和新建各级洁净室时作为众端高效过滤装置，被安装在洁净室顶棚等处。

GKF系列高效、亚高效送风口广泛用于改建和新建不同级别的洁净室。

选用GKF系列送风口是缩短空气洁净工程设计和施工周期的有效途径，具有投资少、施工简便等特点。

主要性能参数
1.净化效率：高效≥99.99％（钠焰法）
亚高效≥85％（钠焰法）
2.初阻力：高效≤235.44Pa
亚高效≤69Pa
GIF系列高效超薄型送风口
分一次性和可更换式结构，密封性能好，外形小、重量轻，通用性能好，可做成内嵌式安装于天花龙骨上，或外翻式悬挂并于天花板间隔板平齐。

送风口技术参数:送风口有侧接口和顶接口两种形式
GKF系列高效送风口是采用优质冷轧薄钢板制作，表
面静电喷塑。

它结构简单可靠，气流分布合理，可作为终端高效单元直接置于新建
或改建的各级洁净室顶棚等处。

技术参数：
1.过滤效率：≥99.995％
2.初阻力：≤235.44％(24mmH2O)。

10万级无尘室高效出风口风速标准10万级无尘室高效出风口风速标准1. 引言10万级无尘室是一种用途广泛的净化空间，其出风口的风速标准对于确保空气质量至关重要。

本文将从各方面对10万级无尘室高效出风口风速标准进行深入探讨，帮助读者全面理解该标准的重要性和实施方法。

2. 高效出风口的定义和作用10万级无尘室的高效出风口是指能够有效排放空气中的颗粒物和微生物的出风口。

其作用在于保持无尘室内空气的洁净度和稳定性，从而满足特定的生产、实验或制造需求。

3. 风速标准的重要性高效出风口的风速标准直接影响着无尘室内空气流动情况和空气净化效果。

合理的风速标准能够确保空气流动充分、颗粒物尘埃迅速排除，以及维持无尘室内的空气洁净度。

4. 风速标准的影响因素4.1 气流速度在设计高效出风口的风速标准时，需要考虑无尘室内的气流速度。

合理的气流速度能够确保颗粒物和微生物被迅速排除，同时避免造成环境过度干燥或通风不足的问题。

4.2 净化空间尺寸无尘室的大小和高度也会影响高效出风口的标准，尺寸较大的无尘室需要更高的风速标准来确保空气质量。

4.3 负荷要求根据无尘室的具体应用需求，对高效出风口的风速标准也会有所不同。

在承载高负荷需求的情况下，需要确保出风口具备强大的排放能力。

5. 实施方法5.1 测量和调整针对10万级无尘室的高效出风口，需要进行精确的测量和调整工作，以确保风速标准符合要求。

通过专业的测量设备和技术手段，可以对出风口的风速进行精确监测和调整。

5.2 技术设备选型选择合适的高效出风口技术设备也是确保风速标准的关键因素。

应根据无尘室的实际情况和需求，选择适合的风口设备，并确保其性能和质量能够满足标准要求。

6. 个人观点和理解10万级无尘室的高效出风口风速标准对于维持空气洁净度和质量至关重要。

在实际工程中，需要综合考虑空气流动、尺寸和负荷等多重因素，并通过科学的测量和设备选型来确保标准的实施。

7. 总结本文围绕10万级无尘室的高效出风口风速标准展开了全面而深入的探讨，旨在帮助读者更好地理解和实施该标准。

风管出风口尺寸标准是指在空气调节系统中，为了保证系统正常运行和舒适度的要求，对风管出风口的尺寸进行规定的一系列标准。

这些标准的制定旨在确保室内空气的质量，提高室内舒适度，并保证空调系统的高效运转。

一、风管出风口尺寸标准的意义风管出风口尺寸标准的制定，是为了满足以下需求：1. 空气流通性能：风管出风口的尺寸大小直接影响到空气的流通性能。

如果尺寸过小，会导致风量不足，空气流通性能差，影响到人们的舒适度；如果尺寸过大，则会使风量增加，造成噪音和浪费。

2. 舒适度：风管出风口的尺寸大小也会影响到室内的舒适度。

如果尺寸过小，空气流通性能差，会导致室内温度不均匀，出现冷热不均的情况；如果尺寸过大，则会使风速过快，造成室内局部寒冷和不适感。

3. 系统效率：风管出风口的尺寸大小还会影响到空调系统的效率。

如果尺寸过小，会增加系统阻力，降低系统效率；如果尺寸过大，则会导致系统风量过大，造成能源浪费。

二、风管出风口尺寸标准的分类根据不同的需求和使用环境，风管出风口尺寸标准可以分为以下几类：1. 住宅用风管出风口尺寸标准：主要以舒适度为主要考虑因素，一般要求风速不超过2m/s，出风口面积要根据房间面积进行计算。

2. 商业用风管出风口尺寸标准：主要以经济性和舒适度为主要考虑因素，一般要求风速不超过3m/s，出风口面积要根据房间面积、人口密度等因素进行计算。

3. 工业用风管出风口尺寸标准：主要以工艺需求和经济性为主要考虑因素，一般要求风速不超过4m/s，出风口面积要根据工艺要求和空气流通性进行计算。

三、风管出风口尺寸标准的计算方法风管出风口尺寸的计算方法主要有以下几种：1. 风量法：根据空调系统所需的总风量和室内所需的空气换气次数计算出每个出风口的风量，然后再根据风速和出风口形状计算出出风口面积。

2. 人体热量法：根据室内人口密度、人体热量、室内温度等因素，计算出每个出风口需要提供的冷却量，然后再根据出风口形状、风速等因素计算出出风口面积。

风量计算公式[高效]exhaust风量计算公式风量计算:1(长方形或方形面积之出风口:(公尺单位) 长×宽=面积(M^2)面积各点的平均风速=m/s(公尺/秒)面积(m^2)×平均风速=m^3/s(立方公尺/秒)m^3/s×60= m^3/minute(立方公尺/每分)=CMMCMM×35.3146=CFM(立方尺/每分)2.圆形之出风口面积:(公尺单位)半径×半径×3.1416=圆面积(M^2)圆面积各点的平均风速=M/S圆面积(M^2)×平均风速= M^3/S(立方公尺/秒) m^3/s×60= m^3/minute(立方公尺/每分)=CMM CMM×35.3146=CFM(立方尺/每分)。

风量计算风量(Q):所谓风量(又称体积流率)指的是风管之截面积所通过气流之流速，一般在使用上以下式来表示:Q=60VAQ(风量)=m3/minV(风速)=m/secA(截面积)=m2压力常用换算公式1Pa=0.102mmAq1mbar=10.197mmAq1mmHg=13.6mmAq1psi=703mmAq1Torr=133.3pa1Torr=1.333mbar常用单位换算表-风量1m3/min(CMM)=1000 l/min = 35.31 ft3/min(CFM)常用名词说明(1)标准状态:为20?，绝对压力760mmHg，相对湿度 65,。

此状态简称为STP，一般在此状态下1m3之空气重量为1.2kg。

(2)空气之绝对压力:为当地大气压计所显示的大气压力再加上表压力之和，一般用kgf/m2或mmaq来表示。

(3)基准状态:为0?，绝对压力760mmHg，相对湿度0,。

此状态简称为NTP，一般在此状态下1m3之空气重量为1.293kg。

压力(1)静压(Ps):所谓静压就是流体施加於器具表面且与表面垂直的力，在风机中一般是由於重力与风扇之推动所造成，在使用上常以kgf/m2或mmaq来表示，且可以直接经过量测取得。
