风口类型及型号

风口种类及介绍散流器1.S-FS方形散流器（FK-10）S-FS型散流器，是空调系统中常用风口，气流属平送（贴附）型，具有均匀的散流特性及简洁美观的外形，可满足天花板的装饰要求。

散流器的内芯可从外框分离，做回风时可配套过滤网，方便安装清洗，后面可配调节阀，以控制风量大小。

2.S-JS矩形散流器（FK-31）S-JS 型散流器与S-FS除外形不同外，结构基本一致。

3. S-F3三面吹风散流器（FK-37）S-F3型散流器为三面吹风型，可分为方形或矩形，结构与S-FS 相同，适用于安装在靠墙较近的天花板上，使送风吹自房间的中央，达到理想的送风效果。

4. S-Y 圆形散流器（FK-39，FK-8）S-Y 型散流器，结构为多层锥面形，吹出气流呈贴附（平送）型，且减速较快，相对任意大小面积来说可提供较大的风量。

其结构与S-FS 类似，中间为活芯，方便装卸，同时也便于调整配套的圆形对开调节阀，有a 、b 两种型号，S-Ya 型中心叶片和中间叶片有小翻边和挂钩不同。

40(16″5. S-YH 圆环形散流器（FK-16）S-YH 型散流器，其吹出气流为垂直型，适用于特定范围内的送风，其造型新颖美观，适用于特殊风格的装饰需要。

6.S-YX圆形斜片散流器（FK-15）S-YX型散流器为圆形外框，直形叶片送风口，叶片倾斜24°。

87.S-YP圆盘散流器（FK-41，FK-9）S-YP型散流器其气流属下送型，此风口能以较小的风量供应较大的地面面积，后面可配合圆形对开调节阀，以任意调节风量大小。

8. S-TH 条形活叶散流器（FK-25）S-TH 型散流器，其设计独特，其每一组叶片槽内有两个可调的叶片，用以控制气流方向和大小，从外部便可方便的调整，即可作送风口也可做回风口，一般安装在天花板或侧墙上。

FK-TH宽度规格尺寸表：A2两端有框长度尺寸表一端有框长度尺寸表T左0.5角度段长度尺寸表9. S-T 条形散流器（FK-18）S-T 型散流器，用于室内和环形分布的送回风口，可安装在侧墙或天花板上，其段形同FK-T 相同（即中间段、端头段、角度段），其尺寸根据需要任意选用，也可用于弧形风口。

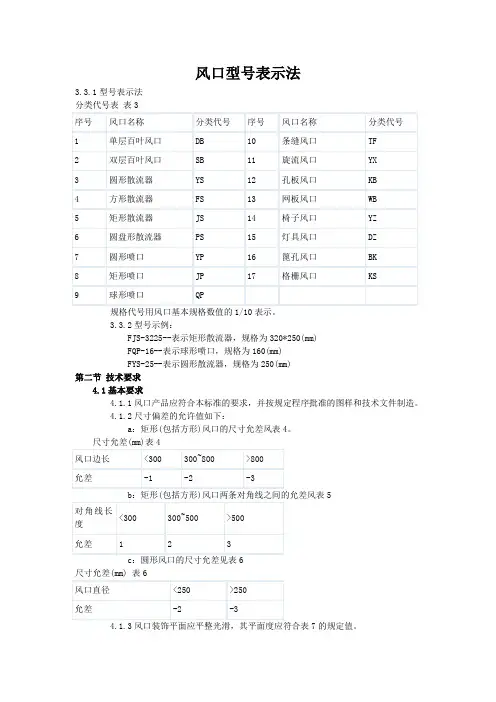

风口型号表示法3.3.1型号表示法分类代号表表33.3.2型号示例：FJS-3225--表示矩形散流器，规格为320*250(mm)FQP-16--表示球形喷口，规格为160(mm)FYS-25--表示圆形散流器，规格为250(mm)第二节技术要求4.1基本要求4.1.1风口产品应符合本标准的要求，并按规定程序批准的图样和技术文件制造。

4.1.2尺寸偏差的允许值如下：a：矩形(包括方形)风口的尺寸允差风表4。

尺寸允差(mm)表45c：圆形风口的尺寸允差见表67的规定值。

平面度表74.1.4风口装饰面上接口拼缝的缝隙，铝型材应不超过0.15mm，其它材料应不超过0.2mm。

4.1.5 风口的叶片应符合下列要求：a：叶片间距的尺寸偏差不大于±1mm；b：叶片弯曲度3/1000mm；c：叶片平行度4/1000mm；4.2 外观要求4.2.1 风口装饰面应无明显的划伤和压痕。

4.2.2 风口装饰面的颜色应一致，无花斑现象。

4.2.3 焊点应光滑牢固。

4.3 性能要求4.3.1 机械性能a：风口的活动零件，要求动作自如，阻尼均匀，无卡死和松动。

b：导流片可调或可拆卸的产品，要求调节器拆卸文便和可靠，定位后无松动现象。

4.3.2空气动力性能a：风口应确定标准试验工况下额定的风量和射程值。

标准试验工况条件下：在标准状态空气下，射流的末端速度为0。

5m/S，空气全压为10Pa。

b：风口在颈部速度6m/s时，全压损失应不超过100Pa。

c：空气动力性能取值应符合CB8170数值修约规则。

风量一律取整数，尾数为零，射程(可扩散半径)和压力损失取一位小数，局部阻力系数取二位小数。

4.4材料要求风口应选用防腐性能好，易成型的材料制造。

a：采用铝型材时，应符合GB5237的规定。

b：用用钢材时，应符合GB11253的规定。

c：根据使用要求，亦可采用其它有关材料标准的规定。

高效送风口高效顶送风口下调式送风口
GKF系列高效空气保温送风口，外壳用冷轧钢板制作，表面静电喷塑。

GKF系列高效空气送风口用在改造和新建各级洁净室时作为众端高效过滤装置，被安装在洁净室顶棚等处。

GKF系列高效、亚高效送风口广泛用于改建和新建不同级别的洁净室。

选用GKF系列送风口是缩短空气洁净工程设计和施工周期的有效途径，具有投资少、施工简便等特点。

主要性能参数
1.净化效率：高效≥99.99％（钠焰法）
亚高效≥85％（钠焰法）
2.初阻力：高效≤235.44Pa
亚高效≤69Pa
GIF系列高效超薄型送风口
分一次性和可更换式结构，密封性能好，外形小、重量轻，通用性能好，可做成内嵌式安装于天花龙骨上，或外翻式悬挂并于天花板间隔板平齐。

送风口技术参数:送风口有侧接口和顶接口两种形式
GKF系列高效送风口是采用优质冷轧薄钢板制作，表
面静电喷塑。

它结构简单可靠，气流分布合理，可作为终端高效单元直接置于新建
或改建的各级洁净室顶棚等处。

技术参数：
1.过滤效率：≥99.995％
2.初阻力：≤235.44％(24mmH2O)。

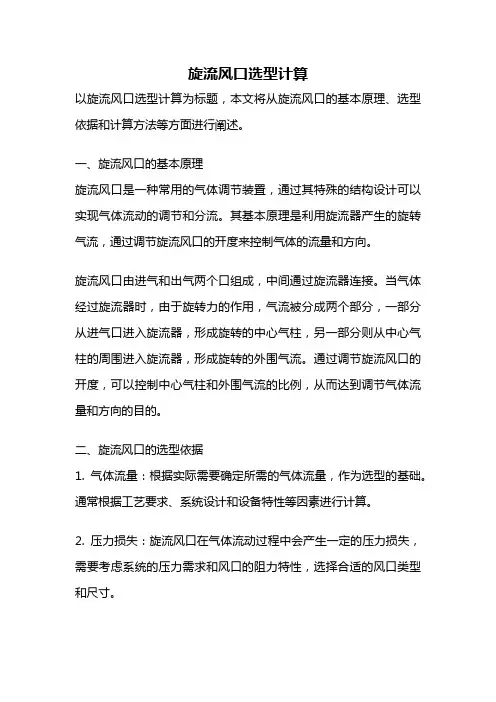

旋流风口选型计算以旋流风口选型计算为标题，本文将从旋流风口的基本原理、选型依据和计算方法等方面进行阐述。

一、旋流风口的基本原理旋流风口是一种常用的气体调节装置，通过其特殊的结构设计可以实现气体流动的调节和分流。

其基本原理是利用旋流器产生的旋转气流，通过调节旋流风口的开度来控制气体的流量和方向。

旋流风口由进气和出气两个口组成，中间通过旋流器连接。

当气体经过旋流器时，由于旋转力的作用，气流被分成两个部分，一部分从进气口进入旋流器，形成旋转的中心气柱，另一部分则从中心气柱的周围进入旋流器，形成旋转的外围气流。

通过调节旋流风口的开度，可以控制中心气柱和外围气流的比例，从而达到调节气体流量和方向的目的。

二、旋流风口的选型依据1. 气体流量：根据实际需要确定所需的气体流量，作为选型的基础。

通常根据工艺要求、系统设计和设备特性等因素进行计算。

2. 压力损失：旋流风口在气体流动过程中会产生一定的压力损失，需要考虑系统的压力需求和风口的阻力特性，选择合适的风口类型和尺寸。

3. 温度和介质：对于高温、腐蚀性介质或特殊气体，需要选择适应性好的材料和结构，确保旋流风口的稳定性和耐久性。

4. 噪音和振动：旋流风口在工作过程中可能会产生噪音和振动，需要考虑周围环境和设备要求，选择低噪音和低振动的风口型号。

三、旋流风口的选型计算方法1. 确定气体流量：根据实际需要确定所需的气体流量，单位为立方米/小时或标准立方米/小时。

2. 计算速度和压力损失：根据气体流量和管道直径等参数，计算气体的速度和压力损失。

可以使用流体力学公式或专业软件进行计算。

3. 选择风口类型：根据气体流量、压力损失和其他选型依据，选择合适的风口类型。

常见的旋流风口类型有固定式旋流风口、可调式旋流风口和自动调节旋流风口等。

4. 确定风口尺寸：根据实际需要和选型依据，确定旋流风口的尺寸。

通常根据标准尺寸进行选择，也可以根据特殊需求进行定制。

5. 验证计算结果：根据选型计算结果，进行验证和调整。

风机盘管出风回风口尺寸标准摘要：1.风机盘管出风口、回风口尺寸对照表2.风机盘管型号与出风口尺寸的关系3.影响风机盘管出风口尺寸的因素4.风机盘管出风口、回风口的安装建议正文：一、风机盘管出风口、回风口尺寸对照表风机盘管出风口、回风口尺寸对照表（卧式暗装盘管）提供了不同规格的风机盘管出风口和回风口的尺寸信息。

表格中列举了不同盘管规格、送风口（双层百叶风口）、回风口（单层百叶风口、带活网）以及回风口（可开、也做检修口、两用）的尺寸参数。

这些尺寸参数可为安装和选购风机盘管提供参考。

二、风机盘管型号与出风口尺寸的关系风机盘管的型号决定了其性能参数，如风量、冷量等。

不同型号的风机盘管，其出风口尺寸也会有所不同。

一般来说，型号较大的风机盘管，其出风口尺寸也会相应较大，以满足更大的风量需求。

因此，在选购风机盘管时，需要根据实际需求选择合适型号的风机盘管，并参考相应的出风口尺寸。

三、影响风机盘管出风口尺寸的因素1.风量：风量是风机盘管的一个重要性能参数，它直接影响到空调系统的制冷效果。

风量大的风机盘管，其出风口尺寸通常较大；反之，风量小的风机盘管，其出风口尺寸较小。

2.冷量：冷量是风机盘管的另一个重要性能参数，它直接影响到空调系统的制冷能力。

冷量大的风机盘管，其出风口尺寸通常较大；反之，冷量小的风机盘管，其出风口尺寸较小。

3.安装位置：风机盘管的安装位置也会影响到出风口尺寸的选择。

如果安装位置空间较大，可以选择较大尺寸的出风口；如果安装位置空间较小，则需要选择较小尺寸的出风口。

四、风机盘管出风口、回风口的安装建议1.在安装风机盘管出风口时，应根据实际空间大小选择合适尺寸的出风口，并确保出风口与风机盘管的连接牢固可靠。

2.安装回风口时，回风口的尺寸一般比风机盘管的尺寸稍大一点，以便于卸下风机盘管进行维护。

同时，回风口的安装位置应避免受到阳光直射，以免影响空调系统的制冷效果。

3.检修口的尺寸一般为风机盘管宽度的一个正方形，方便进行检修和维护。

高效送风口规格尺寸设计依据(详尽解答)高效送风口|500风量|1000风量|1500风量|特点：1.GFK系列高效送风口外壳箱体采用宝钢优质冷轧钢板制作，外表面静电喷塑处理或烤漆处理，配有散流板。

2.高效送风口可作为终端高效过滤装置直接安装在洁净室顶棚处，结构紧凑，密封性能可靠，进风方式有侧进风和顶进风，法兰口有方形和圆形两种结构。

3.有时洁净室由于受到土建高度限制或必须采用紧凑型设计时，可选用一体化高效过滤器送风口。

4.可根据用户要求加装调节阀和保温层。

高效送风口|500风量|1000风量|1500风量|高效送风口型号及技术参数：型号顶端风(侧送风)额定风量(m3/h) 高效过滤尺寸mm 外形尺寸mm 吊顶开口尺寸mm 进风管尺寸mm 001 500 320×320×220 370×370×500 380×380 200×200002 700 484×484×150 534×534×500 545×545 320×200003 1000 484×484×220 534×534×500 545×545 320×200004 1000 610×610×150 660×660×500 670×670 320×250005 1200 820×600×150 870×650×500 880×660 320×250006 1500 726×484×220 776×534×500 786×545 400×200007 1500 630×630×220 680×680×500 690×690 320×250008 1500 915×610×150 965×660×500 975×670 500×250009 2000 968×484×220 1080×534×500 1030×545 500×200 0010 2000 1220×610×150 1270×660×500 1280×670 630×250 0011 2200 945×630×220 995×680×500 1005×690 500×250 0012 3000 1260×630×220 1310×680×500 1320×690 630×250高效送风口|500风量|1000风量|1500风量|超薄型高效送风口特点：1.广泛使用于10万级到10级的洁净室内，应用于药厂、生物技术、食品饮料厂、微电子行业、半导体行业、光学实验室。
