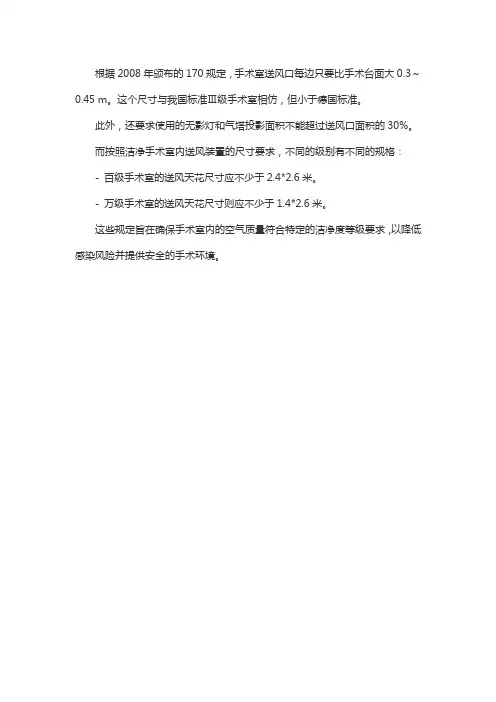

根据2008年颁布的170规定，手术室送风口每边只要比手术台面大0.3～0.45 m。
这个尺寸与我国标准Ⅲ级手术室相仿，但小于德国标准。
此外，还要求使用的无影灯和气塔投影面积不能超过送风口面积的30%。
而按照洁净手术室内送风装置的尺寸要求，不同的级别有不同的规格：
- 百级手术室的送风天花尺寸应不少于2.4*2.6米。
- 万级手术室的送风天花尺寸则应不少于1.4*2.6米。
这些规定旨在确保手术室内的空气质量符合特定的洁净度等级要求，以降低感染风险并提供安全的手术环境。
新风机进出风口尺寸标准
另外，根据国家相关标准，新风机的进出风口尺寸也需要符合
相关的建筑设计规范和空气净化要求。
例如，根据《建筑给排水及
室内环境设计规范》（GB 50096-2011）和《建筑节能设计标准》（GB 50189-2015）等标准，对于不同类型的建筑，新风机的进出风
口尺寸会有相应的规定和要求。
此外，新风机的进出风口尺寸还需要考虑空调系统的设计参数、室内外气流情况、风管布局等因素。
一般来说，新风机的进出风口
尺寸需要经过专业工程师的计算和设计，以确保室内空气质量达标，同时保持良好的能耗和运行效果。
总的来说，新风机的进出风口尺寸标准是由建筑设计规范、空
气质量要求、空调系统参数等多方面因素综合考虑而定的，需要符
合国家相关标准和规范，并经过专业工程师的设计计算。
准型产品详细信息产品详细信息
产品型号：GB02 产品型号：GB01
产品类别：送风单元产品类别：送风单元
箱体安装尺寸(B*A*
TT、3/0*3/0*o30
Hmm): 箱体安装尺寸(B*A*
Hmm):
530*535*530
过滤器尺寸(mm): 320*320*220 过滤器尺寸(mm): 484*484*220 额定：风量(m3/h) 400 额定:风量(m3/h) 1000
进风管$寸(D© 200*200 m): 进风管尺寸(D*Cm
m):
320*200
风管连接尺寸(E*Fm
2o0*2o0 m): 风管连接尺寸(E*Fm
m):
375*250
箱体外形尺寸(T*S* Q9 _Q9
、482*482*078 Rmm): 箱体外形尺寸(T*S*
Rmm):
646*646*578
吊环间距(Pmm)：344*344 吊环间距(Pmm)：508*508 重量(kg): 20 重量(kg)：26
产品型号：GB03
产品类别：送风单元
箱体安装尺寸(B*A*Hmm): 680*680*530
过滤器尺寸(mm): 630*630*220
额定：风量(m3/h) 1500
进风管尺寸(D*Cmm): 320*250
风管连接尺寸(E*Fmm): 370*300
箱体外形尺寸(T*S*Rmm): 792*792*578
吊环间距(Pmm)：654*654
重量(kg): 35。
高效风口风速标准
高效风口（也称为空调风口）的风速标准一般由国家或地区的建筑设计规范所规定。
以下是一些常见的高效风口风速标准：
1. 一般办公室/商业空间：20-25米/分钟
2. 会议室/图书馆：25-30米/分钟
3. 餐厅/咖啡厅：30-35米/分钟
4. 医院/实验室：35-40米/分钟
5. 厂房/工业区：40-45米/分钟
这些风速标准可以确保空气循环良好，确保室内空气新鲜，并提供适宜的温度和湿度条件。
需要注意的是，实际的风速标准可能会因建筑设计、空调系统和使用场所的不同而有所变化。
因此，在确定具体的高效风口风速标准时，建议参考当地的建筑设计规范或与专业工程师进行咨询。

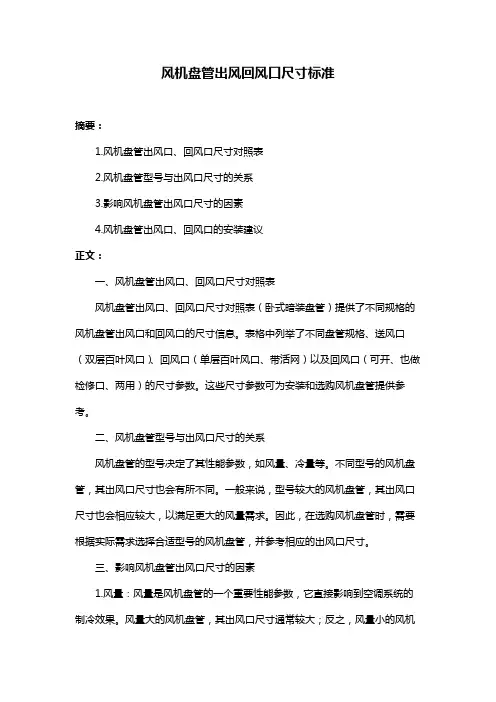

风机盘管出风回风口尺寸标准摘要：1.风机盘管出风口、回风口尺寸对照表2.风机盘管型号与出风口尺寸的关系3.影响风机盘管出风口尺寸的因素4.风机盘管出风口、回风口的安装建议正文：一、风机盘管出风口、回风口尺寸对照表风机盘管出风口、回风口尺寸对照表（卧式暗装盘管）提供了不同规格的风机盘管出风口和回风口的尺寸信息。
表格中列举了不同盘管规格、送风口（双层百叶风口）、回风口（单层百叶风口、带活网）以及回风口（可开、也做检修口、两用）的尺寸参数。
这些尺寸参数可为安装和选购风机盘管提供参考。
二、风机盘管型号与出风口尺寸的关系风机盘管的型号决定了其性能参数，如风量、冷量等。
不同型号的风机盘管，其出风口尺寸也会有所不同。
一般来说，型号较大的风机盘管，其出风口尺寸也会相应较大，以满足更大的风量需求。
因此，在选购风机盘管时，需要根据实际需求选择合适型号的风机盘管，并参考相应的出风口尺寸。
三、影响风机盘管出风口尺寸的因素1.风量：风量是风机盘管的一个重要性能参数，它直接影响到空调系统的制冷效果。
风量大的风机盘管，其出风口尺寸通常较大；反之，风量小的风机盘管，其出风口尺寸较小。
2.冷量：冷量是风机盘管的另一个重要性能参数，它直接影响到空调系统的制冷能力。
冷量大的风机盘管，其出风口尺寸通常较大；反之，冷量小的风机盘管，其出风口尺寸较小。
3.安装位置：风机盘管的安装位置也会影响到出风口尺寸的选择。
如果安装位置空间较大，可以选择较大尺寸的出风口；如果安装位置空间较小，则需要选择较小尺寸的出风口。
四、风机盘管出风口、回风口的安装建议1.在安装风机盘管出风口时，应根据实际空间大小选择合适尺寸的出风口，并确保出风口与风机盘管的连接牢固可靠。
2.安装回风口时，回风口的尺寸一般比风机盘管的尺寸稍大一点，以便于卸下风机盘管进行维护。
同时，回风口的安装位置应避免受到阳光直射，以免影响空调系统的制冷效果。
3.检修口的尺寸一般为风机盘管宽度的一个正方形，方便进行检修和维护。
高效送风口规格尺寸设计依据(详尽解答)高效送风口|500风量|1000风量|1500风量|特点：1.GFK系列高效送风口外壳箱体采用宝钢优质冷轧钢板制作，外表面静电喷塑处理或烤漆处理，配有散流板。
2.高效送风口可作为终端高效过滤装置直接安装在洁净室顶棚处，结构紧凑，密封性能可靠，进风方式有侧进风和顶进风，法兰口有方形和圆形两种结构。
3.有时洁净室由于受到土建高度限制或必须采用紧凑型设计时，可选用一体化高效过滤器送风口。
4.可根据用户要求加装调节阀和保温层。
高效送风口|500风量|1000风量|1500风量|高效送风口型号及技术参数：型号顶端风(侧送风)额定风量(m3/h) 高效过滤尺寸mm 外形尺寸mm 吊顶开口尺寸mm 进风管尺寸mm 001 500 320×320×220 370×370×500 380×380 200×200002 700 484×484×150 534×534×500 545×545 320×200003 1000 484×484×220 534×534×500 545×545 320×200004 1000 610×610×150 660×660×500 670×670 320×250005 1200 820×600×150 870×650×500 880×660 320×250006 1500 726×484×220 776×534×500 786×545 400×200007 1500 630×630×220 680×680×500 690×690 320×250008 1500 915×610×150 965×660×500 975×670 500×250009 2000 968×484×220 1080×534×500 1030×545 500×200 0010 2000 1220×610×150 1270×660×500 1280×670 630×250 0011 2200 945×630×220 995×680×500 1005×690 500×250 0012 3000 1260×630×220 1310×680×500 1320×690 630×250高效送风口|500风量|1000风量|1500风量|超薄型高效送风口特点：1.广泛使用于10万级到10级的洁净室内，应用于药厂、生物技术、食品饮料厂、微电子行业、半导体行业、光学实验室。

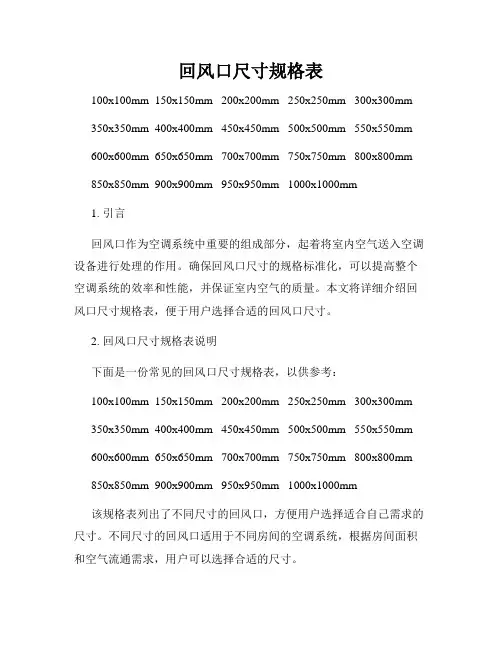

回风口尺寸规格表100x100mm 150x150mm 200x200mm 250x250mm 300x300mm 350x350mm 400x400mm 450x450mm 500x500mm 550x550mm 600x600mm 650x650mm 700x700mm 750x750mm 800x800mm 850x850mm 900x900mm 950x950mm 1000x1000mm1. 引言回风口作为空调系统中重要的组成部分，起着将室内空气送入空调设备进行处理的作用。
确保回风口尺寸的规格标准化，可以提高整个空调系统的效率和性能，并保证室内空气的质量。
本文将详细介绍回风口尺寸规格表，便于用户选择合适的回风口尺寸。
2. 回风口尺寸规格表说明下面是一份常见的回风口尺寸规格表，以供参考：100x100mm 150x150mm 200x200mm 250x250mm 300x300mm 350x350mm 400x400mm 450x450mm 500x500mm 550x550mm 600x600mm 650x650mm 700x700mm 750x750mm 800x800mm 850x850mm 900x900mm 950x950mm 1000x1000mm该规格表列出了不同尺寸的回风口，方便用户选择适合自己需求的尺寸。
不同尺寸的回风口适用于不同房间的空调系统，根据房间面积和空气流通需求，用户可以选择合适的尺寸。
3. 如何选择合适的回风口尺寸在选择合适的回风口尺寸时，需要考虑以下几个因素：3.1 房间面积房间的面积是选择回风口尺寸的重要因素之一。
一般来说，较小的房间可以选择较小尺寸的回风口，而较大的房间则需要较大尺寸的回风口，以确保空气流通的效果。
3.2 空气流通要求不同房间的空气流通要求也会影响回风口尺寸的选择。
例如，需要在短时间内实现大范围空气流通的房间，如会议室或多功能厅，可以选择较大尺寸的回风口以提高流通效率。

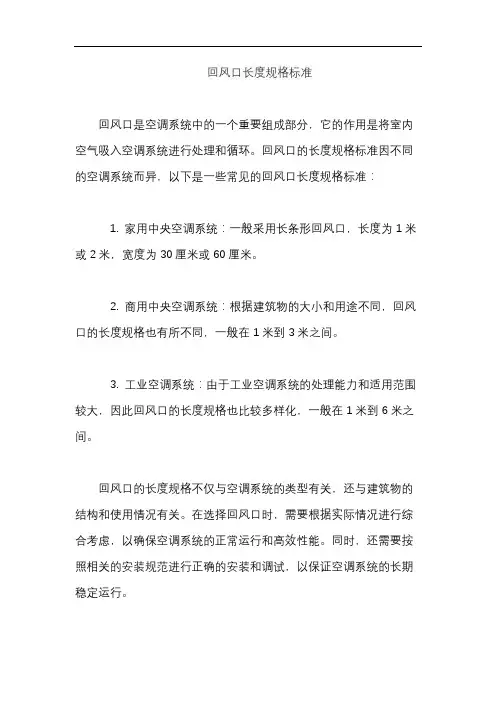

回风口长度规格标准
回风口是空调系统中的一个重要组成部分，它的作用是将室内空气吸入空调系统进行处理和循环。
回风口的长度规格标准因不同的空调系统而异，以下是一些常见的回风口长度规格标准：
1. 家用中央空调系统：一般采用长条形回风口，长度为1米或2米，宽度为30厘米或60厘米。
2. 商用中央空调系统：根据建筑物的大小和用途不同，回风口的长度规格也有所不同，一般在1米到3米之间。
3. 工业空调系统：由于工业空调系统的处理能力和适用范围较大，因此回风口的长度规格也比较多样化，一般在1米到6米之间。
回风口的长度规格不仅与空调系统的类型有关，还与建筑物的结构和使用情况有关。
在选择回风口时，需要根据实际情况进行综合考虑，以确保空调系统的正常运行和高效性能。
同时，还需要按照相关的安装规范进行正确的安装和调试，以保证空调系统的长期稳定运行。
序号机器型号风量(高速）风量(中速）风量(低速）出风口尺寸风口风速（高速）风口风速（中速）风口风速（低速）回风口尺寸回口风速（高速）回口风速（中速）回口风速（低速）备注1ARQB022ALH 340320280250×150 2.5 2.4 2.1300×200 1.6 1.5 1.32ARQB028ALH 400370310250×150 3.0 2.7 2.3400×200 1.4 1.3 1.13ARQB036ALH 550510490400×150 2.5 2.4 2.3500×200 1.5 1.4 1.44ARQB045ALH 840770650500×150 3.1 2.9 2.4800×200 1.5 1.3 1.15ARQB056ALH 1000920710600×150 3.1 2.8 2.2800×200 1.7 1.6 1.26低静压风管式ARQB071ATH 145012*********×150 3.4 3.0 2.61200×200 1.7 1.5 1.37ARQB022ACTH 550490440400×150 2.5 2.3 2.0500×200 1.5 1.4 1.28ARQB028CTH 600550480400×150 2.8 2.5 2.2600×200 1.4 1.3 1.19ARQB036CTH 600510450400×150 2.8 2.4 2.1600×200 1.4 1.2 1.010ARQB040CTH 670570480400×150 3.1 2.6 2.2600×200 1.6 1.3 1.111ARQB045CTH 800710610500×150 3.0 2.6 2.3800×200 1.4 1.2 1.112ARQB056CTH 940840750600×150 2.9 2.6 2.31000×200 1.3 1.2 1.013ARQB071CTH 133012401100800×150 3.1 2.9 2.51200×200 1.5 1.4 1.3说明：1，建议采用ABS带弧度双层百叶风口（见右图）；2，仅作参考，参考依据采用侧吹走廊回风。
风管机吊顶进风口预留尺寸标准
一般来说，风管机吊顶进风口的预留尺寸标准应该与风管的直径对应，以确保空气流通的畅通无阻。
具体而言，以下是不同直径风管对应的进风口预留尺寸标准：
1. 直径100毫米的风管，进风口预留尺寸为110毫米×110毫米；
2. 直径150毫米的风管，进风口预留尺寸为160毫米×160毫米；
3. 直径200毫米的风管，进风口预留尺寸为210毫米×210毫米；
4. 直径250毫米的风管，进风口预留尺寸为260毫米×260毫米；
5. 直径300毫米的风管，进风口预留尺寸为310毫米×310毫米。
当然，这只是一般的标准尺寸，具体预留尺寸还需根据实际情况来确定。
在选择进风口尺寸时，应该考虑到空间限制、空调系统的设计、建筑布局等因素，并在保证空气流通的前提下，尽量减小进风口对室内美观的影响。
液槽高效送风口规格液槽高效送风口是一种常见的送风设备，广泛应用于建筑物、工厂、办公室等场所。
它通过将空气从液槽中吹出，形成气流，提供舒适的室内环境。
本文将从液槽高效送风口的设计规格、工作原理、优势以及适用范围等方面进行详细介绍。
一、设计规格液槽高效送风口的设计规格主要包括尺寸、材质和风口形式等。
尺寸通常根据实际使用场所的面积和高度来确定，以确保风口可以充分覆盖整个区域并提供均匀的送风效果。
材质一般选择高强度、耐腐蚀的铝合金或不锈钢，以保证风口的耐用性和稳定性。
风口形式可以根据实际需求选择，常见的有固定式、可调式和回转式等。
二、工作原理液槽高效送风口是通过液槽中的风机将空气吹入送风口，形成气流送入室内。
液槽的设计使得空气在流经液槽时会产生涡流，从而增加送风口的风量和风速。
同时，液槽还可以起到降温和净化空气的作用，提供更加舒适和健康的室内环境。
三、优势液槽高效送风口相比传统的送风设备具有以下优势：1. 高效节能：液槽中的风机能够通过涡流增加送风口的风量和风速，从而实现高效送风的效果。
与传统的送风设备相比，节能效果显著。
2. 均匀舒适：液槽高效送风口可以将空气均匀地送入室内，避免了传统送风设备中的风速不均匀和死角问题，提供更加舒适的室内环境。
3. 降温净化：液槽中的水膜可以起到降温和净化空气的作用，有效改善室内空气质量，提供清新的室内环境。
4. 静音舒适：液槽高效送风口采用先进的设计和材料，能够减少噪音的产生，提供安静舒适的室内环境。
四、适用范围液槽高效送风口适用于各类建筑物、工厂和办公室等场所。
特别是对于需要大面积送风和要求舒适度较高的场所，如会议厅、体育馆和办公楼等，液槽高效送风口更加适用。
此外，由于其高效节能的特点，液槽高效送风口在绿色建筑和节能减排领域也得到了广泛的应用。
液槽高效送风口作为一种常见的送风设备，具有设计规格合理、工作原理先进、优势明显和适用范围广泛等特点。
它不仅可以提供舒适的室内环境，还能够实现节能减排的目标。
