lm393原理简介lm393是什么？lm393是一种常用的双比较器芯片，由两个比较器组成。
它常用于电路中的比较和判断处理，例如电压比较、电流限制等。
lm393具有较高的功耗效率和性能稳定性，广泛应用于电子设备和电路控制系统中。
lm393的特点•双比较器设计，可同时处理两个输入信号•低功耗，适合电池供电的电子设备•宽电压范围，可工作于广泛的电压条件下•内置的输出放大器，可直接驱动负载•高共模抑制比，有效抑制噪音信号对比较结果的影响工作原理lm393的引脚功能lm393芯片具有8个引脚，下面是对各个引脚功能的详细说明：1.VIN-：负输入端1，第一个比较器的负输入端2.VIN+：正输入端1，第一个比较器的正输入端3.VCC：电源正极，lm393芯片的供电端4.GND：电源负极，lm393芯片的地5.OUT：输出端，当输入信号满足比较条件时输出高电平，否则输出低电平6.VIN+：正输入端2，第二个比较器的正输入端7.VIN-：负输入端2，第二个比较器的负输入端8.NC：不连接，保留引脚，不使用时需要悬空内部电路结构lm393的内部电路结构非常简单，由两个独立的比较器组成。
每个比较器包含一个差动放大器和一个输出级。
差动放大器的作用是放大输入信号，并将其与参考电压进行比较。
输出级根据比较的结果，将高电平或低电平输出到OUT引脚。
输入信号比较lm393芯片的输入信号可以是电压、电流或其他物理量。
对于电压比较，我们可以将需要比较的电压接到VIN+引脚，将参考电压接到VIN-引脚。
根据两个输入端不同电势的比较结果，通过OUT引脚输出高电平或低电平。
输出信号驱动lm393芯片的输出信号可以直接驱动负载电路。
通常情况下，我们将负载接在OUT引脚和地之间。
当输入信号满足比较条件时，OUT引脚输出高电平，负载电路得到电流驱动；否则，OUT引脚输出低电平，负载电路不得到电流驱动。
应用场景电压比较器由于lm393芯片具有双比较器的特点，因此可以实现电压的比较和判断操作。
LM393 是双电压比较器集成电路。

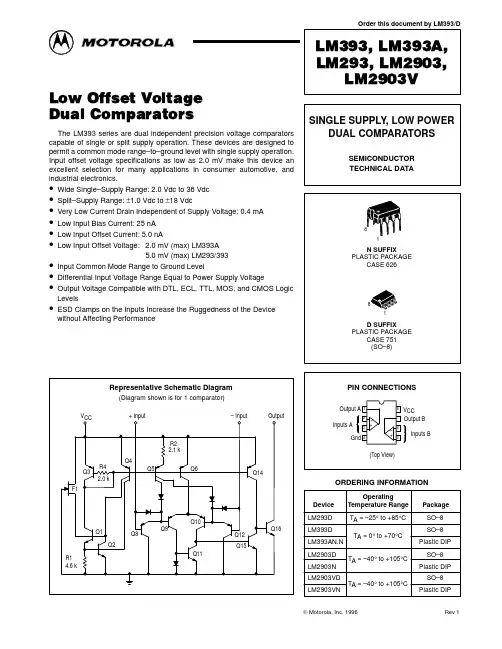

该电路的特点如下：工作电源电压范围宽，单电源、双电源均可工作，单电源：2～36V，双电源:±1～±18V；消耗电流小，Icc=0.8mA；输入失调电压小，VIO=±2mV；共模输入电压范围宽，Vic=0～Vcc-1.5V；输出与TTL，DTL，MOS，CMOS 等兼容；输出可以用开路集电极连接“或”门；采用双列直插8 脚塑料封装（DIP8）和微形的双列8 脚塑料封装（SOP8）LM393内部结构图LM393引脚功能排列表：引出端序号功能符号引出端序号.功能符号1输出端1OUT15正向输入端2 1N+(2)2反向输入端1 1N-(1)6反向输入端2 1N-(2)3正向输入端1 1N+(1)7输出端2OUT24地GND8电源VCCLM393主要参数表：参数名称符号数值单位电源电压VCC±18 或36V差模输入电压VID±36V共模输入电压VI-0.3～VCCV功耗Pd570mW工作环境温度Topr0 to +70℃贮存温度Tstg-65 to 150℃电特性（除非特别说明，VCC=5.0V，Tamb=25℃）参数名称符号测试条件最小典型最大单位输入失调电压VIOVCM=0 to VCC-1.5 VO(P)=1.4V, Rs=0-±1.0±5.0mV输入失调电流IIO--±5±50nA输入偏置电流Ib--65250nA共模输入电压VIC--VCC-1.5V静态电流ICCQ RL=∞-0.61.0mARL=∞,Vcc=30V-0.82.5mA电压增益AVVCC=15V, RL＞15kΩ-200-V/mV灌电流lsinkVi(-)＞1V, Vi(+)=0V, Vo(p)＜1.5V616-mA输出漏电流IOLEVi(-)=0V, Vi(+)=1V, VO=5V-0.1-nA应用说明:LM393是高增益,宽频带器件,象大多数比较器一样,如果输出端到输入端有寄生电容而产生耦合,则很容易产生振荡.这种现象仅仅出现在当比较器改变状态时,输出电压过渡的间隙.电源加旁路滤波并不能解决这个问题,标准PC板的设计对减小输入—输出寄生电容耦合是有助的.减小输入电阻至小于10K 将减小反馈信号,而且增加甚至很小的正反馈量(滞回1.0~10mV)能导致快速转换,使得不可能产生由于寄生电容引起的振荡.除非利用滞后,否则直接插入IC并在引脚上加上电阻将引起输入—输出在很短的转换周期内振荡,如果输入信号是脉冲波形,并且上升和下降时间相当快,则滞回将不需要.比较器的所有没有用的引脚必须接地.LM393偏置网络确立了其静态电流与电源电压范围2.0~30V无关.通常电源不需要加旁路电容。
