实例详解电子元器件气敏电阻实物图、电路符号、原理、
应用电路

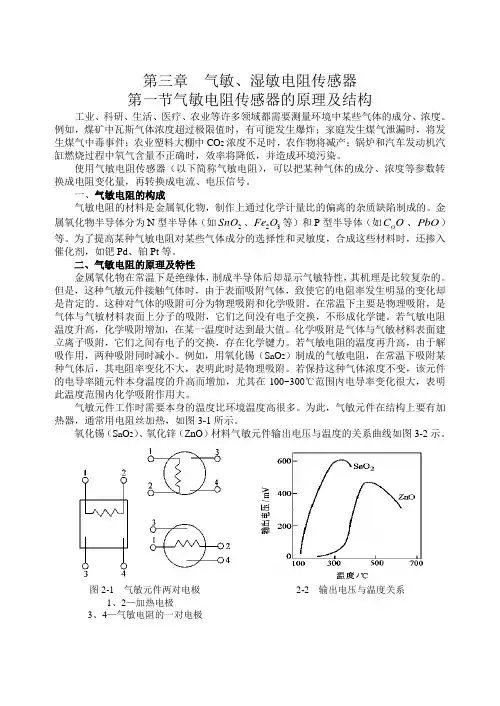

气敏电阻实物下图是几种常见的气敏电阻实物图。从图中可以看出，气敏电阻有的有2个引脚，有的有4个引脚，有的有更多引脚。通常情况下，4引脚的气敏电阻有两根是电极，另两根是加热丝引脚。在常温性气敏电阻中，由于不需要加热丝，所以只有两个引脚。气敏电阻电路符号下图为气敏电阻在电路中的图形符号，气敏电阻结构气敏电阻的结构示意图见下图。从图中能够可以看出，气敏器件主要由防爆网、管座、电极、封装玻璃、加热丝和氧化物等几部分组成。气敏电阻的分类按照气敏电阻的工作原理，气敏电阻大体上可以分为两种：一种是电阻式，另一种是非电阻式。目前使用的大多为电阻式。非电阻式气敏电阻一般为半导体器件。气敏电阻的特性灵敏度-温度特性下图是气敏电阻的灵敏度-温度特性。从曲线可以看出，在室温下电导率变化不大，当温度升高后，电导率就发生较大变化，因此气敏电阻在使用时需要加温。阻值-气体浓度特性下图是气敏电阻阻值-气体浓度特性曲线。从图中可以看出，气敏电阻对乙醚、乙醇、氢以及正乙烷等具有较高灵敏度。气敏电阻主要参数加热功率加热电压与加热电流的乘积。工作电压工作条件下，气敏电阻两极间的电压。灵敏度气敏电阻在最佳工作条件下，接
触气体后其电阻值随气体浓度变化的特性。如果采用电压测量法，其值等于接触某种气体前后负载电阻上电压降之比。响应时间在最佳工作条件下，接触待测气体后，负载电阻的电压变化到规定值所需的时间。恢复时间在最佳工作条件下，脱离被测气体后，负载电阻上电压恢复到规定值所需要的时间。气敏电阻应用电路下图所示是气敏电阻构成的火灾报警器电路。整个电路由3部分组成：烟雾检测电路、电子开关电路和高响度报警器。开关集成电路A1A1总共有5个引脚。1脚接电源正极，2脚和3脚是合并的，是内电路中的“电子开关”输出引脚。4脚是接地引脚。5脚是内电路“电子开关”
的控制引脚，阈值电压为1.6V，当5脚电流小于30微安时，内电路中的“电子开关”断开，当5脚电流大于30微安时，内电路中的“电子开关”接通。烟雾检测电路当电源S1接通后，电路处于自动检测报警的工作状态。烟雾检测电路由气敏电阻R3和电阻R1、R2组成。气敏电阻在未检测到烟雾时，其A、B两端之间的电阻很大，这样加到VT1基级的直流电压很低，VT1处于截止状态，电路处于待警状态。当烟雾到一定浓度时，R3的A、B两端电阻下降，这是直流电压通过R1、R3的A和B端内阻，R4、RP1加到VT1基级，VT1基级直流电压升高，VT1饱和导通，VT1发射极输出的直流电压通过R5、R6分压后加到A1的5脚，使A1的5脚为
高电平时，A1内电路的“电子开关”接通，即A1的1、2脚
之间接通，这样直流工作电压经闭合的S1、A1的1、2脚，加到高响度报警器上，报警器发声。检测灵敏度调整电路电路中的RP1为检测灵敏度调整电位器，当RP1动片向上调节时，灵敏度提高，只要有小的烟雾，即气敏电阻R3的A、B两端之间的电阻减小量较小时，VT1便能导通，使电路报警；反之，RP1动片向下调节时，灵敏度下降。气敏电阻实物欣赏
