包装机械多功能包装机PPT课件

4-横封辊，5-切刀 21
（4）棱锥成型
动画演示
22
4. 四面封口扁平袋
包装袋形为四面封口扁平袋的制袋式袋装机如图 7-16、图7-17所示。
图7-16中，两卷单张薄膜经导辊引至双边纵封辊，薄膜成对合筒状。
图7-17中是单卷平张薄膜经在三角形缺口导板1 的缺口尖端处有刀片2将运动着的薄膜中央剖切为二片，并经此导板分成两路，再往下先对合纵封，再装料，而后横封、切断。
1
教学内容
7.1 袋成型—充填—封口机 7.2 热成型—充填—封口机 7.3 箱成型—充填—封口机 7.4 真空/充气包装机 7.5 泡罩包装机
2
7.1 袋成型—充填—封口机
7.1.1 基本袋型 7.1.2 常用制袋成型器 7.1.3 典型机型及工作原理 7.1.4 主要机构 7.1.5 包装容量、袋宽、袋长和生产率的调节原理 7.1.6 卧式枕型包装机工艺原理及其包装参数的调节
先行装填，而后横封、切断，也有空袋制成后先行分切交由带夹持手的直线输送链式间歇回转工序盘，在每次运动停歇的工位上进行装袋、封口及卸料。
18
图7-13 卧式间歇三角形成型器制袋式袋装机 1-三角形成型器，2-纵封器，3-牵引辊，4-隔离板，5-开袋吸嘴，
6-加料管，7-横封器，8-牵引辊，9-切刀
8
5．直角缺口导板成型器
由缺口导板、导辊和双边纵封辊组成。
成型器本身能将平张薄膜对开后又能自动对折封口呈圆筒形。
9
常见制袋成型器示意图
10
7.1.3 典型机型及工作原理
由于包装袋形的多样性，所以完成这些袋形的袋装机械在机型及结构上也带来一定的差异，主要反映在制袋及封口装置上。

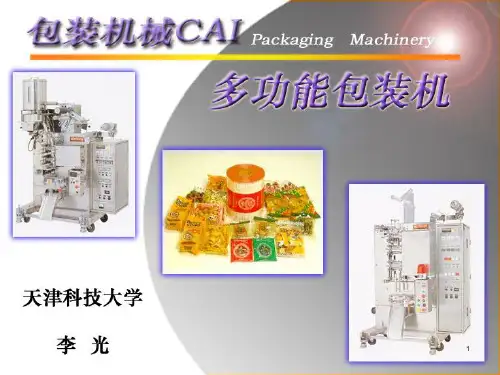

十1.多功能包装机(袋成型-充填-封口机)PPT课件

薄膜以及复合材料，它们具有良好的保护物品的性能，良好的热封性(易于制袋成型）和印刷性。
2
一、袋成型-充填-封口机的包装工艺及类型
1. 袋形 ➢ 扁平袋：适用于诸如奶粉、味精、洗衣粉等粉状和小颗粒
产品的包装； ➢ 自立袋：适用于饮料、牛奶、洗衣液等液体产品的包装。
➢ 立式可包装成的袋形主要为三面封口袋、纵缝搭接袋、纵缝对接袋、四面封口袋等，较适应于流动性好的液体、半流体、粉体、颗粒状及小块状物料的包装。
四面封口袋型
4
➢ 卧式可包装成的袋形主要为枕形袋，也可包装成三面封口袋、纵缝搭接袋、纵缝对接袋、四面封口袋等，主要适应于块状物料的单件包装或组合包装，如饼干、面包、方便面等。
扁平袋
三面封口袋
搭接三面封口枕形袋
四面封口袋
对接三面封口枕形袋
两面封口袋
自立袋
三边封口长三边封口自三边封口叉三边封口棱
3
方形底袋
立袋
形袋
锥形袋
2.袋成型—充填—封口机类型
➢ 根据包装机总体结构布局分，可分成立式与卧式两类。根据包装机运动形式可分为连续式和间歇式。目前连续式袋成型—充填—封口包装机在食品企业广为采用。
4.切断装置
切断装置结构示意
18
二.卧式袋成型—充填—封口包装机
（一）包装工艺过程
薄膜从卷筒上抽出后，经成型器(制袋器)将包装材料翻折成筒状，并把由进料带送来的物料裹在里面，经热封滚轮进行纵封，再通过封切刀具在两个包装物中间进行横封并切断，即完成一个包装，由出料带送出。
➢ 卧式袋成型-充填-封口机应用范围较广，主要用于块状物

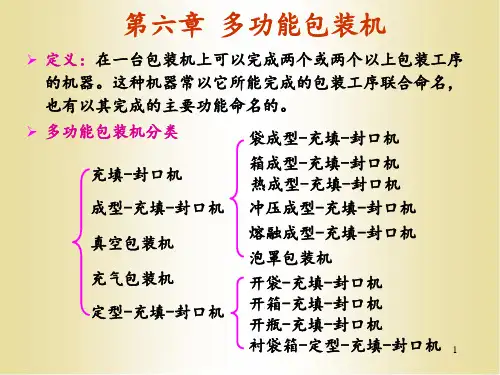

第六章多功能包装机
➢ 定义：在一台包装机上可以完成两个或两个以上包装工序的机器。这种机器常以它所能完成的包装工序联合命名，

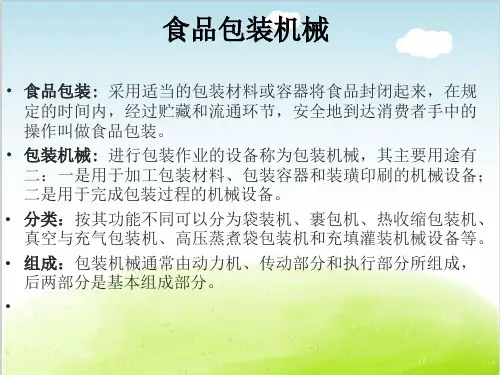

食品包装机械培训课件PPT(共-59张)精选全文完整版

（二）卧式袋装机立式袋装机多用于液体饮料的制袋、装料（充填）和封口。卧式袋装机多用于饼干、糕点、方便面、冰棒和雪糕等块状物料的包装。
第二节裹包机
裹包机是通过对纸、铝箔、塑料薄膜及复合薄膜等包装材料进行折封、扭结等方式，对块状物料进行包装的一种加工设备。根据物料的形状、性质和不同的包装要求，可以有各种不同的裹包形状。一、端折式裹包用端边折角的办法进行裹包，如饼干、面包、香烟等的包装，折角后进行粘合或热合以防松开。二、扭结式裹包用包装材料裹包物料后，伸长部分的包装材料旋转扭结在一起，完成裹包，可分为双端扭结式（如糖果和冰棒等）和单端扭结式（如冰糕等）。三、粘合式裹包由两层包装材料夹住物料，并粘合在一起。四、热缩式裹包即用热缩性材料进行裹包，而后加热，使包装材料收缩，达到裹紧物料的目的，如糖果和碗碟的包装等。
（二）升降机构当空瓶平移输送并上体的瓶下降到规定的位置，这一动作是由升降机构来完成的。常用的升降机构有三种型式：滑道式、压缩空气式及滑道和压缩空气混合式。１．滑道式升降机构滑道式升降机构的特点是结构比较简单，但在灌装过程中出了故障，瓶、罐依然沿滑道上升，会把瓶挤坏。它要求瓶、罐的质量高，特别是瓶颈不能弯曲，瓶要准确地推上瓶托，不然易被挤坏，为了克服此缺点，可采用压缩空气式升降机构。
热收缩薄膜材料的选择十分重要，首先要求薄膜在纵横两个方向上具有一定的收缩率。收缩率＝(L1-L2)/ L1 × １００％，Ｌ1为原始长度，Ｌ2为在 120℃的甘油中，浸放ｌ～2ｓ经水冷后的收缩长度。目前应用较多的收缩薄膜有聚氯乙烯（PVC）、聚乙烯（ＰＥ）和聚丙烯（ＰＰ），其次还有聚偏二氯乙烯（ＰＶＤＣ），聚酯（ＰＥＴ），聚苯乙烯（ＥＰＳ），乙烯一醋酸乙烯共聚物（ＥＶＡ）等几种。
第五节高压蒸煮袋包装设备

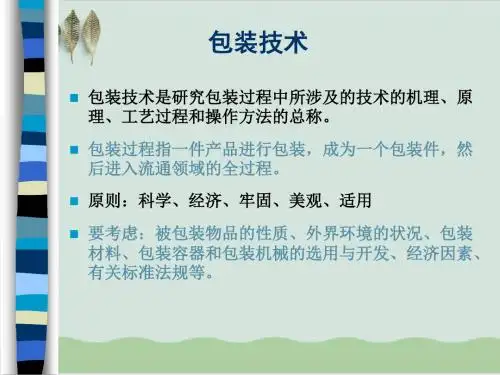

包装技术培训资料PPT课件( 79页)

罩壳与底板间可用粘接、热合或钉装等方式组合。
泡手工操作罩包
供料、加热(直接/间接)、成型(滚筒/平板)、充填、封合、冲切、输出、余料收集、检测、打印、装盒
装
方
自动化
法
机械操作
半自动化包装机
泡罩包装机
卧式/立式间歇/连续
自动化单机
全自动包装生产线 PTP自动包装生产线
贴体包装技术
与泡罩的区别：不需模具、真空吸塑热成型、衬底须小孔
结构组成：
1)塑料薄片：聚乙烯和离子聚合物。如： 100~200μm离子聚合物薄片、200~400 μm 聚乙烯薄片
2)热封涂层： 3)衬底：白板纸、经涂布
的瓦楞纸板
贴体包装机：手动式、
半自动式
泡罩包装与贴体包装的比较和选用
1. 泡罩包装与贴体包装的共同特点：
目前，热成型包装主要用于医药、食品、化妆品、文具、机械零件、玩具、礼品、装饰品等方面的销售包装。
泡罩包装技术
20世纪50年代末，德国，要片和胶囊的包装发泡式或压穿式包装
质量小，运输方便，密封性能好，可防潮/灰尘/污染/偷窃/破损，可包异型品，装箱不需缓冲材料，外形美观，使用方便，便于销售，防止药片混服及浪费。
拉伸薄膜
拉伸薄膜的性能指标：
自粘性(表面光滑有光泽/添加剂、润湿效果) 韧性(抗戳穿抗撕裂的综合性质/横向抗撕裂性) 拉伸(纵向拉伸/变薄/变窄) 应力滞留(在拉伸裹包过程中，对薄膜施加的张力能保持的程度，
EVOH膜/LDPE膜/LLDPE膜常用应力滞留是拉伸至130%，16h中松弛至60~65%，PVC膜松弛至25%) 许用拉伸(保持必须特性所施加的最大拉伸) 光学性能、热封性能

全自动PVC粉料包装机培训教程.ppt

强9.5kg，长度约3400m ❖ 热熔胶带宽度75mm，溶胶温度为100～120℃
———新疆天业化工公司仪电部
生产线的主要技术性能
❖ 称重能力 800bags/h ❖ 包装能力 800bags/h ❖ 码垛能力 1400bags/h ❖ 垛形结构 2x3编组，5袋/层，8层/垛（1吨） ❖ 称重精度单袋误差为-25g～+75g；20袋平均误
❖ 有此要求的地方包括电控柜、操作箱，在不进行柜内操作的时候，一定要锁上，以保安全。
必须加锁 Must be locked
———新疆天业化工公司仪电部
安全标识8
❖ 有此种危险的地方包括
纸带热封机加热管、水
环真空泵水箱。这两处温度较高，容易发生烫
当心烫伤
伤危险。
Caution,scald
———新疆天业化工公司仪电部
———新疆天业化工公司仪电部
安全标识4
❖ 此标志表示易发生机械卷入、轧压、辗压、剪切等机械伤害的作业地点。
❖ 有此种危险的地方包括皮带输送机滚筒、托辊与皮带接触处，辊子输送机链罩内，电机链罩内，托盘仓空托盘间隙处。
———新疆天业化工公司仪电部
安全标识5
❖ 此标志表示有可能发生触电危险的电器设备和线路。
❖ 有此危险的地方包括电控柜或电机出线盒处，现场接线盒等处，要当心触电。
———新疆天业化工公司仪电部

安全标识6
❖ 此标志表示易发生落物危险的地点。
❖ 有此危险的地方有栅格平台下方，经过时，当心落物伤人。
当心落物
———新疆天业化工公司仪电部
安全标识7
❖ 此标志表示有易发生危险或损坏设备等处的安全门、柜。

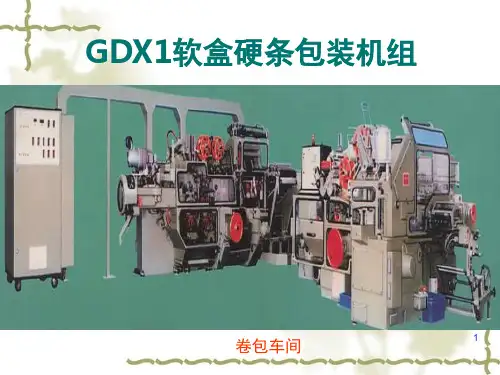

GDX1包装机组操作知识(课堂PPT)

❖ 质量:
1250kg
45
CV机的工艺流程
❖ 硬条被输送到本机包装位置; ❖ 粘有拉带的透明纸裁切成定长后被输
送到包装位置; ❖ 提升器提升使透明纸呈n形包裹在硬
条上; ❖ 推送过程中长边和两端面前、后折角
被折叠; ❖ 继续推送一个工步长边被热封; ❖ 下一个工步推进运动过程中两端面下
短边折叠; ❖ 第二提升是端面上长边折叠,两端面被
❖ 根据规定,车间夏季温度为27℃±2 ℃,冬季22 ℃ ±2 ℃;相对湿度为60％ ± 5
7
卷烟包装工艺条件
❖ 材料的含水率要求
8
卷烟包装工艺条件
❖ 包装烟支质量要求
❖ 烟支质量直接影响小盒包装质量,同样影响设备的有效作业率和原材料损耗.
❖ 包装烟支质量要求主要包括:
1.烟支的质量指标与外观均应符合产品质量要求; 2.烟支之间不得粘连,烟支不得有空松长短; 3.烟支的含水率一般为11 ％ -13 ％ ; 4.烟支方向一致,排列整齐
42
六.CV条盒透明纸包装机
43
CV机的组成
1. 机身及主传动 2. 透明纸卷筒架 3. 透明纸和拉带的输送与
裁切 4. 条烟的顶升、透明纸的
折叠和热封 5. 输出通道
44
CV机的主要技术性能
❖ 生产能力: 42条/min
❖ 功率:
约0.7KW
❖ 机器动力及气源: 由CH机提供
❖ 机器外形尺寸: 1940mm×1710mm×1600mm
使透明纸呈倒U形包裹烟包同时两前端折角被折叠; ❖ 在成形轮内完成长边折叠和热封; ❖ 烟包被成形轮旋转180°后进入固定折叠通道另两折角被折叠,端部下长边被折叠; ❖ 提升时端部另两长边被折叠; ❖ 在热封通道端部被热封最后输出完成透明纸包装。

膜包机操作说明PPT课件

18
2020/3/2
19
2.输入开机密码进入主界面
2020/3/2
20
3.打开急停开关并按复位键推瓶杆、调膜杆寻参位
4.第一次按下运行开关
置
2020/3/2
21
5.第二次点运行，机器开始运行 6.打开加热通道按钮，开始加热，当温度达到设定值时生产开始
①确认键 ②无 ③数字选择键 ④增大键 ⑤减小键 ⑥红色数字（实际值） ⑦黄色数字（设定值）
2020/3/2
5
2、热收缩膜
PE热收缩膜广泛适用于酒类、易拉罐类、矿泉水类、各种饮料类、布匹等产品的整件集合包装，该产品柔韧性好,抗撞击、抗撕裂性强，不易破损、不怕潮、收缩率大。
2020/3/2
6
3、PVC收缩膜
PVC聚氯乙烯，外加成分以增强其耐热性、韧性、延展性等。这种表面膜的最上层是漆，中间的主要成分是聚氯乙烯，最下层是背涂粘合剂。它是当今世界上深受喜爱、颇为流行并且也被广泛应用的一种合成材料。在可以生产三维表面膜的材料中，PVC 是最适合的材料。
2020/3/2
3
产品分类：
1、依照使用薄膜：PE膜、PVC膜、POF膜热收缩包装机； 2、包装后的成型方式：袖口式、全封闭式； 3、产品的包装方式：自动叠层式、分道式； 4、按加热方式分：恒温收缩包装机、热收缩包装机、石英管加热，不锈钢加热； 5、按调速分：电子调速、变频调速； 6、按品牌方式分：收缩包装机。
2020/3/2
8
5、OPS收缩膜
OPS(热收缩薄膜)是一种符合环保要求的新型贴体包装材料，OPS热收缩薄膜具有强度高，刚性大，形状稳定，且具有良好的光泽度和透明度。加工方便，容易着色，印刷性能好，有极高的印刷分辨率，对于不断追求精美印刷的商标来说，完全是一种材质的进步。由于OPS薄膜的这种高收缩率和强度，能与各种不同形状的容器紧密贴合，所以它不仅能印制出精美的图案，还能满足各种外形迥异的新颖包装容器的使用，这种无毒无味，可耐油脂，符合食品卫生标准的薄膜可以让设计者采用引人注目的颜色，实现360°的标签设计，充分发挥出创造力和想象力，从而使饮料和其它商品在标签使用中图案更加生动，突出了在货架上的形象，产生出一种意想不到的货柜效应。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

一、安全注意事项
2、运转时
1）严禁把手和头靠近或接触运转部件。
2）严禁把手和工具伸入横封刀座内
3）运转正常时，严禁频繁切换操作按钮及随意更改参数
4）严禁超高速长时间运行（35300包/分）
5）应锁好电箱门，且箱内和机器底部不得堆放任何物品
4
二、包装机构造及主要部件
调速旋钮
刀封温控表
ZP500机刀速调整
两种机型的刀速调整位置不一样，但是功能原理是一样的，调整方法也是一样
18
三、包装机操作说明
2-2电源供应 1）连接电源把电源电缆一端的蓝色圆
柱插头对应插入与其对应的电气箱右侧面的插座内，另一端插头插入供电电源插座。 ***注意：本机器使用电源为220V 50Hz交流电，严禁本机连接380V交流电或其他不符合上述要求的电源
11
二、包装机构造及主要部件
中封部件中的压合轮的速度可由调节手柄调节，调节手柄带动拨叉，拨动平皮带在锥形轮中的的位置来实现速度的变化，当包装膜在压合轮出堵时装机构造及主要部件
C.走膜系统 1.托纸部件打码机 2.走纸部件 3.成带器部件
13
二、包装机构造及主要部件
7
二、包装机构造及主要部件
中封部件 1.压合部件 2.调节手轮 3.中封加热部件 4.拉纸部件
8
二、包装机构造及主要部件
中封部件主要是通过发热管对压合轮加热（不同材质的包装膜所需的温度不一样）实现纵封的封口： 1.1-1-2-1 中封部件 1）压合部件采用的是大轮子加热压合方式，区别与小轮子的压合，自身带有
中封加热部件主要是通过发热管对铜块加热（不同材质的包装膜所需的温度不一样）实现纵封包装膜的预热。 1.1-1-2-2 中封加热部件 1）中封加热部件采用的是铜块加热方式，依靠电磁电停机时打开，不接触包
装膜以免把包装膜烫坏；
2)中封加热前后加热块的间隙是通过M6的调节螺丝来实现的，调节时前后加热块需平行，不能出现八字口，打开闭合需灵活；
托纸部件主要是固定包装卷膜，ZP500采用的是自动对中的方式。 1.1-1-3-1 托纸部件 1）托纸部件采用的是自动对中方式，通过锁紧手柄转动丝杆（丝杆为正反螺牙）
让卡膜的卡块进退来卡住包装卷膜 2）刹车带的作用为反之卷膜倒退刹车带的一边靠弹簧拉住，刹车带不能调节的太紧， 3）进出手柄作用是调节包装卷膜
19
三、包装机操作说明
2.3-1试机
第一次接通电源后，作以下检查：首先确保速度调节旋钮调在最左位置，按点动按钮，
检查机器是否正常运转,有无其他异常声响。检查机器试运行在确保机器周围均安全后，按下“起动”按钮，机
器开始运行。按下“停止”按钮，运行停止。
20
三、包装机操作说明
2.3-2调整及操作事项
15
二、包装机构造及主要部件
成袋部件主要是通过成型板及支承板、短面板使包装膜成型袋纸的结构
1.1-1-3-3 成袋器部件 1）成袋器部件通过丝杆调节成型板位置的大小，来适应包装膜的大小；
2）成袋器的调节需根据产品的大小、高度、包装膜的宽度来调整，安装板调整成袋器的高度成袋器固定板调整整个成袋器的角度，两块成型板之间的间隙，这些都需与走纸部件的走纸摆杆相配合，包装膜一定要撑开、绷紧才能成好袋。
中封温控表
中封预热温控表
各部件的作用
1、调速旋钮：调整速度，往右调时速度变慢，往左调时速度变快
2、温控表：温度的设定和显示
5
二、包装机构造及主要部件
A走包膜系统
B中封机构
C刀封（横封）
包装机主要由此三大部件来实现包材的成袋、封口及切断
6
二、包装机构造及主要部件
刀封部件 1）升降螺杆 2）面刀/底刀 3）压簧 4）上刀座/下到座 5）托板 6）导电环/电刷 7）上/下刀轴
3）加热铜块使用一段时间后因为长期和包装膜接触，会产生污垢，需定期清理干净
10
二、包装机构造及主要部件
拉纸部件主要是通过两个轮子夹着包装膜啮合，以提供对包装膜前进的动力 1.1-1-2-3 拉纸部件 1）拉纸部件上的拉纸轮的线速度是和走纸部件主动轴的线速度一致，包正包
装膜前进的速度一致；
2）主动送纸轮与被动送纸轮的间隙用调节螺丝的进退进行调节，其原理与拉纸轮一致
加热的发热管，跑高速时热量的传递会比较稳定，通过调节螺丝的进出来调节两个压合轮的挤压的力度，包装膜厚的间隙要大，包装膜薄则间隙小，
成袋后根据包装物的松紧度要，调节压合轮的高低，在压合轮与内外轴的台阶位上垫垫片，压合轮升的越高则包装出来越紧，充气产品不需要包的紧，需就足够的间隙
9
二、包装机构造及主要部件
温控表
左图为：操作面板示意图
触摸屏
按钮开关
21
三、包装机操作说明
1）触摸屏控制面板
图1
在开机后,触摸屏出现如图1所示画面,按进入键, 使画面进入运行和调整参数的菜单画面（图2）
22
三、包装机操作说明
图2
A、袋长设置：点击屏幕，输入所需的袋长，按ENT确认。跟踪方式可选择自动袋长，也可选择手动袋长，根据需要选择操作
对中的，以中封的封边两边是否平齐及图案为标准
14
二、包装机构造及主要部件
走纸部件主要是提动包装膜动力和张力，使包装膜能沿刀封方向运行及使包装膜不跑偏。
1.1-1-3-2 走纸部件 1）托纸部件主动辊是走纸电机提供动力，与拉纸轮的线速度是一致的（为同一
电机机械传动) 2) 开合手柄的作用是打开橡胶辊穿膜时打开，正常运行时需闭合 3）走纸摆杆的作用是调整包装膜进成袋器的角度，可上下、前后调节
包装机操作知识培训
1
一、安全注意事项二、包装机构造及主要部件三、包装机操作说明四、包装机日常保养五、包装机故障原因及排除方法
2
一、安全注意事项
1、开机前 1）要检查工作台面、输
送带、封口刀座上一定不能有工具或任何杂物，观察机器周围有无异常。
2）保证包装速度调节旋钮在最低位置
3
16
二、包装机构造及主要部件
上面介绍的是ZP500包装机的结构， ZP100/320 包装机结构与ZP500包装机相差不大，主要的部件也是刀封部件、走膜系统（含托纸部件，走纸部件，成带器部件）及中封部件各部分原理及调节方法也一致，可参照上述结构的描述。
17
二、包装机构造及主要部件
ZP320机刀速调整
