煤矿电工学培训课件•煤矿电工学概述•煤矿电气系统基础知识•煤矿电工操作技能与实践目录•自动化技术在煤矿中应用•安全生产与环境保护要求•培训总结与展望煤矿电工学概述01煤矿电工学定义与特点定义煤矿电工学是研究煤矿井下电气设备和电气控制系统的安装、调试、维护和管理的科学。

特点具有实践性强、知识面广、技术更新快等特点，需要掌握电气、电子、自动化等多个领域的知识。

煤矿电工学重要性及应用领域重要性煤矿电工学对于保障煤矿安全生产、提高生产效率、降低能耗等方面具有重要意义。

应用领域主要应用于煤矿井下的电气设备和控制系统的安装、调试、维护和管理，包括采煤机、掘进机、运输设备、通风设备等。

培训目标与课程设置培训目标培养具备煤矿电工基本理论和操作技能，能够独立进行煤矿电气设备和控制系统的安装、调试、维护和管理的专业技术人才。

课程设置包括电工基础、电子技术、电气控制、煤矿安全法规、煤矿电气设备与控制系统等课程。

同时，注重实践操作技能的培训，如电气设备安装与调试实训、电气控制系统设计实训等。

煤矿电气系统基础知02识煤矿电气系统组成与功能组成煤矿电气系统主要由电源、输配电设备、用电设备及控制系统等组成。

功能确保煤矿生产过程中的电力供应稳定可靠，满足各种电气设备的运行需求，同时保障人员和设备的安全。

电气设备类型及作用用于控制和保护高压电气设备，具备完善的五防功能。

将高压电能转换为适合煤矿设备的低压电能，确保设备正常运行。

为煤矿生产设备提供动力，如采煤机、输送机等。

对电气系统进行控制和监测，实现自动化和智能化管理。

高压开关柜变压器电动机控制器供电系统与接地保护供电系统煤矿供电系统通常采用双回路供电方式，确保在主电源故障时备用电源能迅速投入，保障生产连续进行。

接地保护为防止人员触电和设备损坏，煤矿电气系统必须实行严格的接地保护措施，包括保护接地、工作接地和防雷接地等。

煤矿电工操作技能与03实践严格遵守煤矿安全规程和电气设备安全操作规程，确保人身和设备安全。

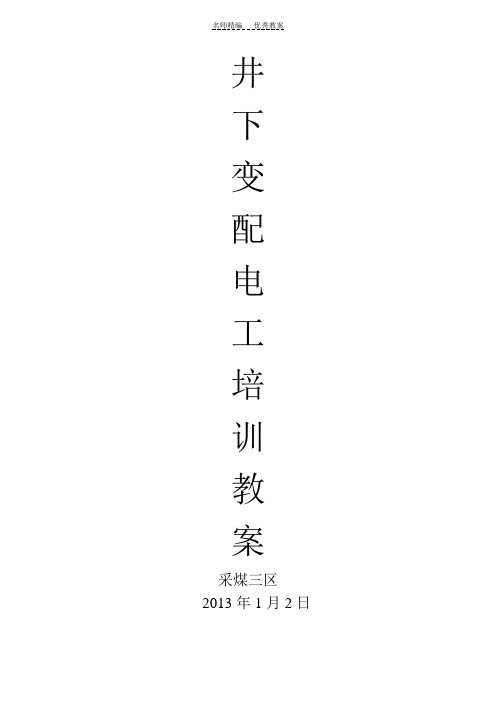

井下变配电工培训教案采煤三区2013年1月2日一、井下配电工安全技术操作规程一、一般规定1、井下配电工必须经过培训，考试合格，并持证上岗。

2、井下配电工必须掌握变电所供电系统图，了解变电所电源情况和各开关柜的负荷性质、容量和运行方式，熟知《电业安全工作规程》、《煤矿安全规程》的有关内容。

3、配电工必须熟悉变电所主要电气设备的特性、一般构造及工作原理，并能熟练操作。

每天定时试验漏电保护装置，并做好记录。

4、变电所应备有绝缘台、绝缘手套、绝缘靴、高压验电器、接地线等安全用具，并在固定位置摆放整齐。

5、配电工必须掌握触电急救法和电气设备防灭火知识。

6、配电工应向接班人详细交待本班供电系统运行方式、操作情况、本班内未完的工作及注意事项，特别是本班内因检修而停电的开关、线路、影响范围及停电联系人。

二、接班工作1、了解电气设备的运行情况：2、上岗时要与上级变电所及分管单位分别通话一次，验证通话是否畅通；3、检查电气设备上一班的运行情况、操作情况、运行异常情况、设备缺陷和处理情况；4、了解上一班发生的事故、不安全情况和处理经过；5、阅读上级指令、操作命令和有关文件；6、了解上一班内未完成的工作及注意事项，特别是上一班停电检修的线路和有关设备的情况；7、清点工具、备件、安全用具、钥匙、消防用品、图纸和各种记录簿。

8、接班配电工应在上一班完成的工作及注意事项，特别是上一班停电检修的线路和有关设备的情况。

三、巡视1、值班配电工负责监护变电所内电气设备的安全运行。

应检查内容如下：2、电气设备的主绝缘如瓷瓶应清洁、无破损裂纹、无异响及放电痕迹；3、电气设备的接头应无发热、变色、放电现象；4、电缆头无渗油现象；5、仪表指示、信号指示应正确；6、电气设备接地线应良好；7、继电保护指示应正确；8、变压器油位、油温应符合规定，设备无渗油。

四、操作值班配电工负责变电所内高、低压电气设备的停、送电操作：1、停电操作。

值班配电工接到停电指示或持有停电工作票的作业人员停电要求时，做如下操作：1）、停高压开关时，应填写操作票，核实要停电的开关，矿认无误后方可进行停电操作；2）、停电操作必须戴绝缘手套、并穿电工绝缘靴或站在绝缘台上；3）、停电操作应遵守断路器→负荷侧刀闸→电源侧刀闸的顺序；4）、停电后必须进行验电、放电、装设三相短路接地线，并在刀闸操作手柄上悬挂“有人工作、禁止合闸”的标志牌。

煤矿供电与安全2024.8■主要内容第一部分：矿井供电系统第二部分：防爆电气设备第三部分：矿井供电保护第四部分：电缆使用管理第五部分：触电及其防治第六部分：安全用电规定第一部分：矿井供电系统一、煤矿企业对供电基本要求电力是煤矿的主要能源，为确保安全供电和生产，煤矿对供电有四个要求: 1、供电安全：(1)包括人身安全、矿井安全、设备安全三个方面(2)依据《规程》及有关规定进行操作，确保供电安全。

井下潮湿、空间侠窄、光照不足是构成用电不安全的客观条件；同时井下存在瓦斯、煤尘爆炸危险，电气设备必须采取防爆措施。

这些都对井下安全提出了较高的要求。

2、供电可靠：，(D供电可靠是指不间断供电。

—(2)根据负荷重要程度，煤矿电力负荷分为三类，各类负荷对供电的可靠性要求不同，采取的供电方式也不同。

煤矿井下中断供电会导致通风中断、瓦斯积聚，水泵停开可能会淹井等严重问题。

所以必须保证矿井供电可靠。

四、防爆性能要求:1、防爆外壳：♦外壳有裂纹、开焊、严重变形的（注：严重变形指变形长度超过50毫米，同时凹凸深度超过5毫米）；♦使用未经国家质检部门发证的厂家所生产的防爆部件的（指受压传爆关键件）；♦防爆壳的内、外有锈皮脱落的；♦闭锁装置不全、变形损坏起不到机械闭锁作用的；♦隔爆室（腔）观察窗（孔）透明板松动、破裂或使用普通玻璃；♦隔爆设备隔爆腔之间严禁直接贯通，防爆电机接线盒内无隔爆绝缘座的；♦改变隔爆外壳原设计安装形状，造成电气间隙或爬电距离不符合规定的。

2、隔爆接合面：防爆接合面应保持光洁、完整，须有防锈措施，如电镀、涂防锈油、磷化等，达不到下列要求之一者为失爆；（1）隔爆接合面（I类）间隙、最小有效长度（宽度）或直径差必须符合表1的规定。

表］：［类隔爆接合面结构参数mm表中：接合面形式L L1W L一静止隔爆接合面最小有效长度；L1一螺栓通孔边缘至隔爆接益"面边仑表的晶/］、右*方女长^房•外壳容积V（升）VW0.1V>0.1平面、止口6.0 6.00.30—w一静止隔爆接合面及操纵杆12.58.00.400.40与杆孔隔爆接合面最大间或圆筒结构25.09.00.500.50隙或直径差；转轴与轴孔40.015.0—0.60隔爆接合面最关直径差。

井下电气作业培训实操教案首页井下变配电运行安全操作（K5）课程导入在井下中央变电所和采区变电所进行检修和电气实验工作时，都要进行高压倒闸操作。

本次课学习高压倒闸操作的相关知识和操作技能。

在学习之前先学习《井下电气作业实操教学学员管理规定》，加强学员管理，确保实操安全。

课程讲解一、高压倒闸操作通过操作隔离开关、断路器以及挂（装）、拆接地线，将高压电气设备由一种状态转换到另一种状态，或使系统改变了运行方式，这种操作称为高压倒闸操作。

(一) 基本要求（1）高压停、送电的操作，必须严格执行工作票制度和工作许可制度，（2）高压停、送电的操作，可以根据书面申请或者其他联系方式，得到批准后，由专责电工执行。

（3）采区电工，在特殊情况下，可对采区变电所内高压电气设备进行停、送电的操作，但不得打开电气设备进行修理。

（4）非专职人员或者非值班电气人员不得操作电气设备。

（5）操作高压电气设备主回路时，操作人员必须戴绝缘手套，并穿电工绝缘靴或者站在绝缘台上。

（6）高压倒闸操作必须执行工作监护制度，其中一人操作，一人监护。

监护人必须尽到监护职责，发现操作人的不正确行为立即制止、纠正，并进行全程监护，中途不得离开。

（7）在操作中如有疑问，应查明原因，确定无误后再进行操作。

（二）井下变（配）电所内高压倒闸操作步骤1.停电操作（1）得到值班负责人的停电指令或停电许可。

（2）现场确定操作人和监护人。

（3）操作人按规定戴好绝缘手套，穿好电工绝缘靴或者站在绝缘台上，对要操作的隔爆型高压配电箱进行安全确认，监护人在一旁实施监护。

（4）首先按分闸按钮，断开高压真空断路器；然后拉开隔离开关到分闸位置，闭锁。

（5）在闭锁处挂好停电牌，或就地看守，防止有人误合开关。

（6）向值班负责人汇报。

2.送电操作（1）得到值班负责人的送电指令或送电许可。

（2）现场确定操作人和监护人。

（3）由操作人摘下停电牌。

（4）操作人按规定戴好绝缘手套，穿好电工绝缘靴或站在绝缘台上，对要操作的隔爆型高压配电箱进行安全确认，监护人在一旁实施监护。
