8.1.2 电气施工图的组成
1. 图纸目录与设计说明 包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事 项。如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设 备安装高度及安装方式、工程主要技术数据、施工注意事项等。 2. 主要材料设备表 包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制 购置设备、材料计划的重要依据之一。 3. 系统图 如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。 系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们 的规格、型号、参数等。 4. 平面布置图 平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面 图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号 及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根 数、管径大小等。通过阅读系统图，了解系统基本组成之后，就可以依据平面 图编制工程预算和施工方案，然后组织施工。
入；
③
明确各配电回路的相序、路径、管线敷设部位、敷设方式以
及导线的型号和根数；
④
明确电气设备、器件的平面安装位置。
完整最新版课件
12
4. 结合土建施工图进行阅读
电气施工与土建施工结合得非常紧密，施工中常常涉及各工种之间的配合问题。
电气施工平面图只反映了电气设备的平面布置情况，结合土建施工图的阅读还
完整最新版课件
18
常用的应急电源可有以下几种：独立于正常电源的发电机组、供电网络中有
效地独立于正常电源的专门馈电线路、蓄电池。
②
二级负荷
当中断供电将造成较大政治影响、较大经济损失或将造成公共场所秩序混乱

安装工程识图及施工工艺共40页PPT

安装工程识图及施工工艺共40页PPT

安装工程识图及施工工艺
6、法律的基础有两个，而且只有两个……公平和实用。——ቤተ መጻሕፍቲ ባይዱ克 7、有两种和平的暴力，那就是法律和礼节。——歌德
8、法律就是秩序，有好的法律才有好的秩序。——亚里士多德 9、上帝把法律和公平凑合在一起，可是人类却把它拆开。——查·科尔顿 10、一切法律都是无用的，因为好人用不着它们，而坏人又不会因为它们而变得规矩起来。——德谟耶克斯
46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特

安装识图与施工工艺 电 气

安装识图与施工工艺 电 气

二、 变配电所高低压一次设备 变配电所中承担输送和分配电能任务的电路称为一次电路或称主电路(主接线)。 一次电路中所有的电气设备称为一次设备或一次元件。
有没有二次电路和二次设备？
变配电所中用来控制、指示、监测和保护一次电路（即主电路）运行的电路，称为二次电路。 二次电路中所有的电气设备称为二次设备或二次元件。
３． 电力用户是指用电单位或用电设备。它消耗电能将电能转换为人类所需要的其它形式的能量.
从发电厂到电力用户的送电过程示意图
总结： 电力系统： 将发电厂、变电所、配电所、电力线路和电力用户组成的一个发电 、变电、配电 、输电和用
电的统一整体。
电力系统： 1）发电厂、 2）变电所、配电所、电力线路——电力网 3）电力用户
地热发电厂，就是利用地球内部蕴藏的大量地热来生产电能的，它建在有足够地热 资源的地方。
太阳能发电厂, 就是利用太阳光的热能来生产电能的。太阳能发电厂建在常年日照时间长的地方。
发电厂是生产电能的工厂,它能将自然界蕴藏的一次能源转换为电能(二次能源)。
煤
水
的
的
化
位
学
能
能
电 能
电 能
地
原
下
子
的
能
热
风 的 动 能
电力变压器 （输送电能）；自耦变 压器（实验室调压）；互感器（电 流、电压的测量）
降压变压器；升压变压器
根据输入端电压 单相变压器；三相变压器。 的相数
原绕组；一次绕 组。
2 变压器的基本构造 1、铁芯：通常是用 0.35~0.5mm厚的硅钢片叠压而 成。
副绕组；二次 绕组
2、绕组：就是绕在铁芯上的 线圈。
1． 源)。
,它能将自然界蕴藏的一次能源转换为电能(二次能

建筑电气设备安装识图与施工课件

建筑电气设备安装识图与施工课件

工程概述
介绍某购物中心的电气设备调试和验收工程， 包括工程规模、施工要求等。
调试流程
详细描述调试流程，包括设备检查、通电测 试、功能验证等环节。
验收细节
详细介绍验收过程中需要注意的细节，如设 备的接地、线路的绝缘等。
实例总结
总结该工程的调试和验收难点和亮点，以及 对于其他类似工程的借鉴意义。
05
建筑电气设备安装常见问题与解 决方案
电气设备调试的必要性
在设备安装完成后，通过调试可以发现并纠正设备在制造和安装过 程中存在的问题，提高设备的可靠性和稳定性。
电气设备调试的基本内容
主要包括电气设备的绝缘性能测试、机械性能测试、安全性能测试 等。
建筑电气设备调试步骤
电源调试
检查电源设备的工作状态，测 试电源电压是否稳定，确保电 源系统正常运行。
智能建筑电气技术的应用场景
分析智能建筑电气技术在住宅、商业、工业等领域的应用场景，以及在智慧城市、绿色建筑等方面的应用。
智能建筑电气技术的发展趋势 探讨智能建筑电气技术的发展趋势，包括物联网、云计算、大数据等技术的应用，以及在能源管理、节 能减排等方面的应用。
绿色建筑电气技术的发展与应用
绿色建筑电气技术的定义和分类
01
02
03

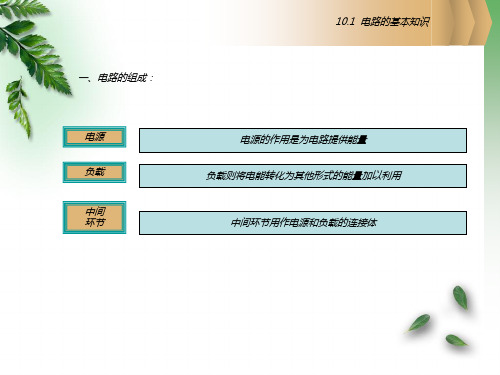

电气设备分类
根据功能和应用领域，电 气设备可分为高压电气设 备、低压电气设备等。
电气设备组成
电气设备通常由电源、负 载、控制设备、保护设备 等组成。
电气设备工作原理
不同类型电气设备的工作 原理有所不同，了解工作 原理有助于正确安装和使 用电气设备。
建筑电气设备安装规范
施工标准
建筑电气设备安装施工应 遵循国家和地方的相关标 准、规范，确保施工质量 和安全。

安装工程识图与施工工艺第13章 建筑电气照明工程ppt课件

安装工程识图与施工工艺第13章 建筑电气照明工程ppt课件

金 属 卤 化 物 灯
16
13.2.2 新型光源
1 LED灯
LED灯具有高效 节能、超长寿命、 绿色环保、直流 驱动、无频闪、 光效率高、平安 系数高等优点， 广泛运用在建筑 照明工程中，开 展前景相当宽广。
17
2 无极灯 无极灯亦称电磁感应灯，是利用电磁感应原理使汞原 子电离产生紫外线，激发荧光物质发光。 3 微波硫灯 微波硫灯是利用微波电磁场激发硫原子而发光。微波 硫灯发光效率高、光谱分布极尽太阳光光谱、消除了 汞金属对于环境的污染，是一种绿色照明产品。
18
13.2.4 灯具
国际照明学会〔C1E〕的配光分类法
1、直射型灯具 直射型灯具光通利用率最高，但灯的上部几乎没有光线，顶棚很暗，与亮堂 灯光容易构成对比眩光。又可按配光曲线的形状分为：广照型、配照型、深照 型、均匀配光型和特深照型等五种。普通由反光性能良好的不透明资料制成， 如搪瓷、铝和镀锌镜面等
第13章 建筑电气照明系统
13.1 电气照明的根本知识 13.2 电光源 13.3 电气照明系统
1
13.1 电气照明的根本知识
13.1.1 根本物理量 13.1.2 光源的主要特征参数 13.1.3 照明种类
2
13.1.1根本物理量
1、光通量 符号为Φ ，单位是流明〔lm〕。例如，100W的白炽 灯光通量约为1038lm。 2、发光强度 符号为Ⅰ，单位是坎德拉〔cd〕。1cd=11m/sr 3、照度 符号为E，单位是勒克斯〔Ix)，1Ix=1Im/m2 4、亮度 符号为L，单位是cd/m2
22
13.3.1 电气照明系统组成
灯具控制接线方式
单控灯具接线图
灯具控制接线方式
双控灯具接线图
单相两孔

电气安装工程识图教程 ppt课件

电气安装工程识图教程 ppt课件
ppt课件 7
在建筑平面上定位轴线编号，宜标注在图样 的下方或左侧。横向编号应用阿拉伯数字由左 至右编写，竖向应用大写拉丁字母由下至上编写。 但其中I、O、Z不得用于编写以免与数字1、0、2 混淆。大型工程总图也采用座标法定位：X=xxx/ Y=xxx
例图：B
A 1 2
ppt课件
3
4
5
8
（五）标高 标高顾名思义为标准高度。标高分为绝对标高 和相对标高。
ppt课件 17
第二章
工程施工图
第一节 电气安装工程施工图 一、电气安装工程施工图的分类
按图纸的表现内容分，一般有电气平面图、 电气系统图、控制原理图、二次接线图、详图、 电缆表册、图例、设备材料表、设计说明、图纸 目录等。 （一）电气平面图 电气平面图是将同一层内不同安装高度的电气设 备及线路都放在同一平面上来表示，在建筑平面
23
常用电气图例及含义
图型符号 文字说明 常开触点 隔离开关 屏、台、箱 柜一般符号 事故照明 配电箱（屏） 自动开关箱 带指示灯的 按钮 图型符号 文字说明 常闭触点 负荷开关 动力、照明 配电箱 多种电源箱 （计量箱） 带熔断器的 刀开关箱 单极开关 图型符号 文字说明 断路器 熔断器 照明配电箱 （屏） 电源自动 切换箱 按钮一般 符号 单极开关 （暗装）
壁装式 吸顶式或直附式 嵌入式（不可进人的顶棚） 顶棚内安装（不可进人的 顶棚）
墙壁内安装 台上安装
ppt课件
B D R DR
BR T
W S R CR
WR T
29
14 15
支架上安装 柱上安装
J Z
SP CL
16
座装
ZH
HM
照明灯具、配电线路标注含义

建筑电气设备安装识图与施工课件

仪表检测法
使用万用表、示波器等仪表对电气设备的电压、电流、电阻等进行 检测，确定故障部位和原因。
替换法
将可能存在故障的部件拆下，更换为正常部件，观察设备是否恢复 正常运行，以此判断故障部位。
06
建筑电气设备安装工程 实例分析
住宅小区电气工程实例
总结词
综合性强、安全可靠、节能环保
详细描述
住宅小区电气工程涉及供配电系统、照明系统、防雷接地系统等多个方面，需 要综合考虑安全、可靠、节能和环保等因素，确保居民用电安全和舒适。
外观检测
通过观察电气设备的外形、颜色、尺 寸等，判断其是否符合设计要求和规 范标准。
功能测试
对电气设备的各项功能进行测试，如 开关、照明、电机等，确保其正常工 作。
电气性能检测
通过测量电气设备的电气参数，如电 压、电流、功率等，判断其是否符合 设计要求和安全标准。
绝缘电阻检测
对电气设备的绝缘性能进行检测，确 保其具有良好的绝缘性能，防止漏电 和电击事故。
电气设备安装质量验收标准
符合设计图纸要求
电气设备安装应符合设计图纸的要求，不得 随意更改安装位置和方式。
外观整洁美观
电气设备安装应保持整洁美观，不得有明显 的破损和瑕疵。
符合规范标准
电气设备安装应符合国家相关规范和标准， 如电气安全、消防安全等。
功能正常
电气设备安装完成后应进行功能测试，确保 各项功能正常工作。
05
建筑电气设备安全与维 护
电气设备安全操作规程
操作前检查
在操作电气设备前，应检查设备是否 正常，有无破损或故障，确保设备处 于安全状态。
断电操作
遵守安全规定
操作电气设备时应遵守相关安全规定 ，如穿戴防护用品、禁止带电作业等 。
