GJY-T-4轨道检查仪数据采集分析系统使用说明书

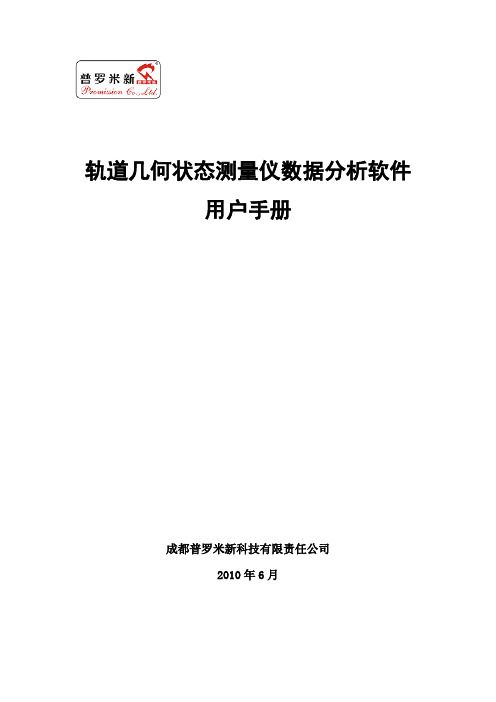

轨道几何状态测量仪数据分析软件用户手册成都普罗米新科技有限责任公司2010年6月目录1. 前言 (1)2. 系统安装与启动 (1)2.1硬件设备 (1)2.2软件平台 (1)2.3 软件安装 (2)2.4 启动软件 (2)3. 系统简介 (3)3.1 文件菜单组 (3)3.2 项目管理菜单组 (4)3.3 设计线路菜单组 (4)3.4 检测数据菜单组 (4)3.5 设置菜单组 (4)3.6 窗口菜单组 (5)3.7 帮助菜单组 (5)4. 项目管理 (5)4.1 新建项目 (5)4.2 打开项目 (6)4.3 修改项目 (6)4.4 关闭项目 (7)4.5 删除项目 (7)5. 导入数据 (7)6. 轨道检测数据报表 (9)7. 轨道检测数据分析 (11)1. 前言轨道几何状态测量仪数据分析软件GaugeMan.exe V2.0是专门为本公司的轨道几何状态测量仪（例如：SGJ-I-CDP-3轨道放样尺）的轨道检测数据分析管理处理软件。

它可以导入轨道几何状态测量仪生成的轨道检测数据记录文件，生成并输出各种检测成果数据报表；利用轨道检测数据对轨道进行横向偏差、高程偏差、轨距偏差、水平偏差、轨向不平顺性、高低不平顺性、扭曲不平顺性（三角坑）等特性的数据分析，并可对超限部位的钢轨扣件进行模拟调整，具有丰富的报表和图形显示功能；【系统研制】：成都普罗米新科技有限责任公司【生产厂商】：成都普罗米新科技有限责任公司【版权所有】：成都普罗米新科技有限责任公司(C) 20102. 系统安装与启动2.1硬件设备2.2软件平台1.操作系统版本：Microsoft简体中文Windows 9.x/Me/NT/2000/XP2.数据库平台版本：Microsoft DataAccess 7.03.其它支撑软件无2.3 软件安装运行GaugeMan 2.0安装光盘上的GaugeMan目录中的Setup.exe安装程序，选择并确认安装目录后，按照安装向导的提示完成软件系统的安装。

GJY-T-4轨道检查仪数据采集分析系统使用说明书成都四方瑞邦测控科技有限责任公司ChengDu SiFang Railway-helper Observe And Control Science Co.,LtdCopyright ? 成都四方瑞邦测控科技有限责任公司中南大学交通装备研究所成都四方瑞邦测控科技有限责任公司 Tel (Fax): 86-28-87075088ChengDu SiFang Railway-helper Observe And Control Science Co.,Ltd 概述 ..................................................................... ........................................................................ .................... 2 使用注意事项 ..................................................................... ........................................................................ ..... 2 仪器连接说明 ..................................................................... ........................................................................ ..... 2 程序主菜单界面 ..................................................................... .........................................................................3 系统服务界面 ..................................................................... ............................................................................. 3 状态监测界面 ..................................................................... ........................................................................ ..... 4 记录资料界面 ..................................................................... ........................................................................ ..... 4 系统设置界面 ..................................................................... ........................................................................ ..... 6 传感器标定选择界面 ..................................................................... .................................................................. 6 传感器零点标定界面 ..................................................................... .................................................................. 7 资料设置 ..................................................................... ........................................................................ ............. 8 日期、时间设定界面 ..................................................................... .................................................................. 9 设置标准界面 ..................................................................... ........................................................................... 10 格式化存储器界面 ..................................................................... .. (10)系统设置查看界面 ..................................................................... .. (11)轨道检查参数输入界面 ..................................................................... ............................................................ 11 轨道检查界面 ..................................................................... ........................................................................ ... 12 电源电压低提示界面 ..................................................................... ................................................................ 16 关闭系统界面 ..................................................................... ........................................................................ ... 17 电源充电 ..................................................................... ........................................................................ .. (17)1成都四方瑞邦测控科技有限责任公司 Tel (Fax): 86-28-87075088ChengDu SiFang Railway-helper Observe And Control Science Co.,Ltd 本系统包含机械和电气两部分，这里介绍的是电气部分的使用。

GJY-T-LX铁路轨道检查仪使用说明书资阳市立信铁路电气设备厂目录1.概述： (2)2. 使用条件及主要性能指标 (2)2.1 使用条件 (2)2.2主要检测项目和技术指标 (2)3. 仪器使用前的准备工作 (3)3.1 现场装配 (3)3.2 仪器上道 (4)4 使用操作指南 (5)4.1 开机步骤 (5)4.2 线路检测 (6)4.3查看记录 (12)4.4 里程数据录入 (14)4.5 硬件校对 (16)5 数据管理 (16)5.1 数据下载 (16)5.2 数据管理 (23)6. 安全防护及注意事项： (38)7. 日常维护及特别注意事项 (38)7.1 仪器运输注意事项： (38)7.3仪器使用前、后保养的注意事项： (40)7.4仪器储存的注意事项： (42)7.5 其他注意事项： (42)1.概述：GJY-T-LX铁路轨道检查仪（轨检仪）是由微型计算机控制的，用于铁路轨道状态参数检测、计算、记录、比较的一种智能检测记录仪器。

其测量原理是运用飞行控制的三维姿态测量技术，在仪器内部建立一个稳定的三维坐标，当轨检仪沿着轨道推进时，轨道的几何参数实际通过仪器本体在三维空间的姿态变化体现出来。

采用捷联式检测系统（其中水平测量原理与Ⅴ型大轨检车的测量原理完全相同，真正在轨检仪上实现了移动中对水平项目的准确测量），将多传感器检测结果合成出本体的三维姿态变化量，即可检测出轨道静态参数。

当仪器沿着轨道推进时，可检测出轨道的轨距、水平、三角坑、高低（轨顶面10米弦测正矢）、方向（轨内沿10米和20米弦测正矢）等参数与其设计值的差异，同时通过掌上电脑（PPC）的触摸屏，可以将线路里程、线路参数等自动同步存储并显示，可查询线路参数与设计值之差超标或超标零界点附近的数据。

测试数据可通过接口上传到台式计算机或笔记本电脑上，查看并形成检测数据报表、超标数据报表、超标零界数据报表。

也可以转换为EXCEL格式的文档。

日月明（GJY-S）轨检仪使用操作规程1、范围本规程规定了轨检仪的日常管理，作业标准以及作业安全。

本规程适用于各车间、工区轨检仪的日常作业和管理。

2、引用标准铁道部行业标准TB/T3147-20072、总则3.1轨检仪是我段进行钢轨轨距.水平.三角坑.轨距变化率检测的主要仪器，为保障此类设备在作业过程中的正常使用，必须认真遵守和执行该规程。

3.2本标准所涉及的线路作业内容，均按相关作业、技术标准执行。

4、轨检仪的日常管理与注意事项4.1轨检仪的日常管理必须责任到人，定点存放，严禁仪器外借和有非操作手操作。

4.2在日常搬运过程中应轻拿轻放，拼装、拆卸和上下道时一定要按照步骤规范操作.4.3不允许在本设备的测量主轴上施加重物，严禁在轨检仪上坐人！4.4应尽量避免在大雨天气下工作，如雨天工作需使用防雨罩，以延长设备的使用寿命。

4.5轨检仪日常存放在专用箱体内，严禁裸机搬运。

5、轨检仪的测量作业5.1作业范围轨检仪适用于铁道线路钢轨轨距、水平的检查作业。

5.2作业条件在运营线上作业时必须按《铁路工务安全规则》封锁线路，设好防护。

5.3作业程序5.3.1 准备作业5.3.1. 1测量主轴（大梁）插入测量臂定位销孔，旋转两锁紧手轮，将其锁紧。

5.3.1.2连接航空插头（智能终端与大梁数据线）。

5.3.1.3将电池插入大梁的电池座，并连接电池电源线。

5.3.1.4将推杆插入机架中部的推杆座，将智能终端装入推杆上的托架并连接数据线。

5.3.1.5将仪器平稳放置到轨道上（先将右侧放置到轨道上，将左伸缩轴压缩进轨道）。

5.3.1.6确认整机各部件齐全、良好。

5.3.1.7轨检仪使用前的基本约定设置（此设置针对超限报警）：1）启动数据采集软伟JYSPLUS进行软件初始设置：f设置“规范约定”…设置直线段线路的超限标准 f进行直线段的设置后f再设置曲线段的偏差管理。

2）进入“系统设置”，更新所检测线路的曲线参数（如线路参数已更新，则不需此操作），操作人员名单及超限报警号码的设置。

轨检仪操作全流程及重点前期准备:1.检查工具，拼装仪器（熟练）设置防护，开始上道检查：2．开机，格式化存储器(必做）操作步骤：开机→系统服务(内含3选项)→系统设置（内含7选项)→选项5 格式化存储器,进入点“确定”完成格式化，再点任意键返回上级菜单,系统设置（内含7选项）。

3．设置时间日期（会做）格式化以后，在回到的上级菜单,选择选项3 时间日期设置,进入设置界面.按“F1"设置年月日,依据显示屏左下角提示，分别输入年月日，并按“确定”。

设置完毕，根据左下角提示按“F2”,进行小时分秒的具体设置。

完成以后，点“确定"推出，回到上级菜单，系统设置（内含7选项）.4．传感器标定，要求会使用状态监测进行数据准确性的判定（熟练). 在系统设置（内含7选项）选择选项1 传感器标定，进入以后，有3个选项，按照选项3—1—2的顺序,即方向高低，轨距，水平顺序标定。

方向高低仪器放在钢轨上静止即可标定，轨距和水平需要在检定台上校正，无条件时在现场找规矩水平为“0"点也行。

标定任意一个选项时,都是直接点“确定”键，并且标好一个项目，需回状态监测（点2次取消键），检查标定是否正常，即方向高低，标定以后状态监测显示为正负3以后内跳变,轨距在0。

1以内,水平在0-0。

16变化.5．进入轨道检查（熟练）,输入相关内容开始检查。

在状态监测界面检查完所标定的值正确，仪器电压正常，即可点2次取消,回到开机界面,将仪器推行到选好的起点位置，选择选项2 轨道检查，开始进行设置.依次按照顺序设置线路名，上下行，测量里程，测量人,线路增减，左右轨，设置完毕,按“T"开始检查.6．检查完毕，关机插优盘，再开机导数据。

(熟练）检查完毕，结束时点“取消”键，根据提示，再点“确定”键，保存数据.关机插入优盘，然后开机，进入系统服务(内含3选项)，选择选项2 记录资料，输入自己需要导出的数据编号，点“确定”键,再按“F1”键，等待数据导出结束.然后退回开机界面,关机,取优盘. 7．拆卸仪器，进行保养。

轨道检查仪作业指导书AGDZ YZD-XL01-2015 分类线路检查—'1.适用范围：GJY-T-4、GJY-T-4A 型轨道检查仪线路检查。

项目描述2.作业要求：属于天窗点外作业项目适应于线路设备静态检查。

作业时，设置驻站联络员、现场防护员（瞭望条件不良地段增设中间联络员）阶段作业工序作业内容及质量要求安全风险点监控级别控制措施安全风险控制人自控互控他控作业前作业前准备1. 检查轨道检查仪状态良好。

2. 携带智能轨道检查仪易损零配件及修理工具。

3. 根据月度任务安排和上月设备动静态检查情况制定作业日计划。

点外作业维修计划，需经所在车间批准、盖章后在车站办理相关手续。

仪器绝缘性能不良造成红光带。

★使用兆欧表测量仪器绝缘性能，不小于10兆欧。

执机人辅机人安全员点名分工及安全讲话点名分工：按作业计划，安排检查任务；根据作业地段环境，安排作业防护并提出安全及技术标准。

1. 学标：有针对性地学习〈〈普速铁路工务安全规则》、〈〈铁路安全修理规则规》作业标准。

2. 安全讲话：对防护、下道避车、交通安全、轨道检查仪作业安全、天气等进行安全讲话。

3. 工具备品：⑴材料机具：轨距尺、20m弦绳、钢板尺、线路检查记录本、石笔、轨道检查仪及配件等。

夏季携带防暑品⑵防护备品：信号旗（灯）、喇叭、短路铜线（自动闭塞区间）、录音对讲机（驻站及工地电话员）、无线电话机、有线电话机等状态良好，夜间携带照明灯，穿反光标志服。

1. 安全讲话没有针对性。

2. 分工不明确，未责任到人。

3. 防护备品性能不良。

4. 工具不绝缘。

★★★1. 安全讲话需明确防护、下道避车、交通、知识等内容。

2. 按工序分工并责任到人。

3. 防护员自查，安全员核查。

安全员作业负责人防护员作业负责人安全员安全员车间干部到达现场岀车前司机检查车况，并向安全员、作业负责人汇报；作业负责人检查防护员备品、盯控司机驾驶作业标准。

交通人身伤害。

★★★汽车出车前须检查车况，停车时须采取防溜措施。

GJY-T-LX铁路轨道检查仪使用说明书资阳市立信铁路电气设备厂目录1.概述： (2)2. 使用条件及主要性能指标 (2)2.1 使用条件 (2)2.2主要检测项目和技术指标 (2)3. 仪器使用前的准备工作 (3)3.1 现场装配 (3)3.2 仪器上道 (4)4 使用操作指南 (5)4.1 开机步骤 (5)4.2 线路检测 (6)4.3查看记录 (12)4.4 里程数据录入 (14)4.5 硬件校对 (16)5 数据管理 (16)5.1 数据下载 (16)5.2 数据管理 (23)6. 安全防护及注意事项： (38)7. 日常维护及特别注意事项 (38)7.1 仪器运输注意事项： (38)7.3仪器使用前、后保养的注意事项： (40)7.4仪器储存的注意事项： (42)7.5 其他注意事项： (42)1.概述：GJY-T-LX铁路轨道检查仪（轨检仪）是由微型计算机控制的，用于铁路轨道状态参数检测、计算、记录、比较的一种智能检测记录仪器。

其测量原理是运用飞行控制的三维姿态测量技术，在仪器内部建立一个稳定的三维坐标，当轨检仪沿着轨道推进时，轨道的几何参数实际通过仪器本体在三维空间的姿态变化体现出来。

采用捷联式检测系统（其中水平测量原理与Ⅴ型大轨检车的测量原理完全相同，真正在轨检仪上实现了移动中对水平项目的准确测量），将多传感器检测结果合成出本体的三维姿态变化量，即可检测出轨道静态参数。

当仪器沿着轨道推进时，可检测出轨道的轨距、水平、三角坑、高低（轨顶面10米弦测正矢）、方向（轨内沿10米和20米弦测正矢）等参数与其设计值的差异，同时通过掌上电脑（PPC）的触摸屏，可以将线路里程、线路参数等自动同步存储并显示，可查询线路参数与设计值之差超标或超标零界点附近的数据。

测试数据可通过接口上传到台式计算机或笔记本电脑上，查看并形成检测数据报表、超标数据报表、超标零界数据报表。

也可以转换为EXCEL格式的文档。

GYJ-2004TFT型轨道车监控装置控制模式技术说明杭州创联电子技术有限公司2009年11月目录第一章监控规则说明1.1 监控装置注意事项 (1)1.2 机车信号定义及限速 (1)1.3 基本限速及停车控制 (1)1.4 液晶屏显示内容 (3)1.5 控制盒按键功能说明 (4)第二章操作说明2.1 常规开车操作流程 (5)2.1.1 监控装置自检操作 (5)2.1.2 出入库操作（限速15km/h） (6)2.1.3 调车操作 (7)2.1.4 动车前参数设置 (8)2.1.5 交路设置 (9)2.1.6 动车时的操作 (10)2.1.7 侧线股道号输入 (10)2.1.8 支线号输入 (11)2.2 车位误差校正操作 (11)2.3 线路里程修正控制 (12)2.4 股道无码车站发车 (12)2.5 引导进站 (12)2.6 补机模式（重联模式） (12)2.7 临时限速设置 (13)2.8 区间作业模式操作 (13)2.8.1 区间作业进入模式 (13)2.8.2 区间作业防碰模式 (15)2.9 非正常行车模式 (16)2.9.1 地面信号确认 (16)2.9.2 绿色许可证 (17)2.9.3 路票 (18)2.9.4 转入20KM/H (19)2.9.5 特定引导模式 (21)2.10 降级行车模式 (21)第三章其他控制规则3.1 溜坡控制规则 (22)3.1.1 空档溜坡 (22)3.1.2 相位溜坡 (22)3.1.3 管压溜坡 (22)3.2 轴温显示报警（不自停） (22)3.3 风压显示报警（不自停） (23)3.4 查询窗口 (23)第四章文件转储与分析4.1 “转储”窗口按钮介绍 (24)4.2 文件转储操作 (24)4.3录音操作盒使用说明 (26)第一章监控规则说明1.1监控装置操作注意事项主机关机后再开机,间隔时间必须大于60秒钟,以保证主机正常工作。

1.2机车信号限速控制及定义1、遇绿灯时，语音提示“绿灯通过”，限速开口80km/h。
