DCS操作说明资料DCS（Distributed Control System，分布式控制系统）是一种广泛应用于工业控制领域的自动化控制系统。
它能够集中控制多个分散的控制单元，通过数据通信实现对工业过程的监控与操作。
下面是一份DCS操作说明的资料，详细介绍了DCS系统的配置、操作和故障处理等方面的内容。
一、DCS系统配置1.硬件配置1.1主控制器：负责控制整个DCS系统的主要模块，包括CPU、存储器和输入输出接口等。
1.2输入输出模块：用于接收和发送实时过程数据。
1.3通信网络：建立控制系统内部不同模块之间的通信连接。
1.4控制台：供操作人员进行监控和操作的界面。
2.软件配置2.1SCADA软件：用于数据采集与处理，实现对工业过程的监控和控制。
2.2PLC程序：编写用于控制工业过程的程序，与SCADA软件进行通信。
二、DCS系统操作1.登录系统输入用户名和密码，进入DCS系统。
2.监控界面2.1实时数据显示：显示工业过程的各种参数，如温度、压力等。
2.2图形界面：通过图形化方式展示工业过程的设备、管道等情况，便于操作人员理解。
3.控制操作3.1自动操作：按照预设的控制策略进行控制。
3.2手动操作：手动开关控制设备，进行临时控制。
3.3调整参数：根据工艺要求调整设备参数，如温度、压力设定值等。
4.报警管理4.1报警显示：当系统出现异常情况时，显示相应的报警信息。
4.2报警处理：针对不同的报警情况，进行相应的处理措施。
5.数据记录与分析5.1数据记录：对工业过程中的关键参数进行实时记录，生成数据记录。
5.2数据分析：对工艺过程中的数据进行分析，寻找潜在问题和改进机会。
三、DCS系统故障处理1.报警解除1.1确认报警情况：判断是真实报警还是误报警。
1.2解除报警：根据具体情况采取相应的解除措施。
2.故障排查2.1跟踪报警日志：查找故障发生的时间和原因。
2.2检查设备及传感器：确认设备和传感器是否正常工作。
EPS干法无尘2100纸机DCS系统操作说明书绵阳海天斯威福特有限责任公司2019年10月22日DCS 系统操作说明书开机，进入WINXP 操作系统后，就会显示登陆画面。
按“CTRL ”、“L ”组合键，弹出系统登陆框，此时输入用户名和密码，然后就可以进入到操作界面。
界面上方是界面下方是“备料系统”按钮是工艺流程中关于绒毛浆分解、SAP 和ES 配比、喷胶画面等等的切换按钮，当操作员点击按钮后，按钮颜色就从灰色变为绿色，并且显示该画面；“成型部”按钮是用来切换干法无尘纸机中成型工段的相应画面； “传递部”按钮是用来切换干法无尘纸机中传递工段的相应画面； “上喷胶部”按钮是用来切换干法无尘纸机中上喷胶工段的相应画面； “预热部”按钮是用来切换干法无尘纸机中预热工段的相应画面； “下喷胶部”按钮是用来切换干法无尘纸机中下喷胶工段的相应画面；“固化部”按钮是用来切换干法无尘纸机中固化工段的相应画面；“熟化部”按钮是用来切换干法无尘纸机中熟化工段的相应画面；“压光冷却部”按钮是用来切换干法无尘纸机中压光冷却工段的相应画面；“配胶部”按钮是工艺流程中的配胶计量输送画面的切换按钮；“其他”按钮是工艺流程中的AC系统、锅炉供水、现场急停显示、声光报警种类、其他剩余部分的画面；“除尘部”按钮是工艺流程中专门针对过滤空气中尘埃的画面。
里面显示登陆的当前用户名称，如果是空白，就表明当前系统并没有用户登陆，不能操作任何按钮；项目编号是系统的出厂号，便于项目的跟踪管理；“退出系统”是关闭WINCC项目，而不退出操作系统，只有管理员才有权限操作。
操作员如果点击，就会出现权限不够的提示：管理员有权使用：“关闭系统”是不仅要关闭WINCC项目，而且要退出操作系统，彻底关闭电脑。
显示当前的日期和时间。
按钮是用来打印当前全屏幕画面的。
功能就是便于操作员纪录当前的水分横幅分布和雾化喷头的调节情况。
操作员选择“是”，就将画面输出到网络打印机。
DCS系统操作手册1、系统界面。
打开系统时，系统界面如下：上部为菜单栏，分别为“系统菜单”，“前一副”，“后一副”，“图形管理菜单”，“工程师功能菜单”，“综合功能菜单”，“历史趋势菜单”，“显示表格菜单”，“显示日志菜单”，“系统名称显示”，“报警光字牌”“系统基本属性显示框”。
菜单栏以下为报警栏，可显示10条报警，以点说明方式显示，超过10条报警时，滚动显示。
下部为状态栏，显示系统登录级别、权限位置，还有服务器属性。
中间为工作区，主要的操作、显示等工作的区域。
2、操作员系统登录打开系统进入DCS操作界面时，默认系统运行的操作权限为监视级，即只能进行观察，不可以进行任何操作，操作人员只有登录到操作员级别以上，方可进行各种操作。
登录操作员时要注意，要根据权限位置，登录操作员的用户名不同。
权限位置在系统下侧偏右端，如显示“操作员级权限1”则表示此操作员站现在权限位置为“1”，登录的级别为操作员级。
目前只设置“权限1”和“权限0”两种权限位置。
选择“工程师工程功能菜单”—＞“登录”，登录界面如下：登录操作员时：，权限1对应的操作员登录的用户名为o ps，没有密码。
权限0对应的操作员登录的用户名为o ps0，没有密码。
登录到操作员后，可对系统进行基本操作，添加趋势，查看报警等。
3、趋势查询操作画面上有各种数据显示点，右键单击该点，选择点趋势，可查看该点的趋势画面。
注意：趋势画面是记录可以查看前推最近一次下装服务器到当前时间的点趋势。
点趋势画面如下：上侧，分别显示该点的点名，时间间隔。
时间间隔可以输入从1~60的整数，单位是秒，时间间隔是趋势曲线变化的时间率，即输入5秒，曲线5秒钟变化一次。
趋势曲线的状态可分为“跟踪”和“历史”两种状态，选择跟踪，曲线便根据时间间隔和实际数据变化而实时更新，选择历史则曲线不再变化，而点趋势画面下侧的“前推”和“后推”按钮可用，每推一次即翻一页。
DCS操作说明DCS操作说明1：引言本文档旨在提供关于DCS（分散控制系统）的操作说明。
DCS是一种用于监控和控制一个或多个工业过程的系统，本文将介绍如何正确操作DCS系统。
2：环境准备在使用DCS系统之前，请确保以下环境已经准备就绪：2.1 硬件要求- DCS主控服务器- 工业设备连接到DCS系统- 工业传感器和执行器2.2 软件要求- DCS系统软件安装完毕- 用户账号和密码已经设置3：登录和退出3.1 登录DCS系统- 打开DCS系统软件- 输入您的用户名和密码- 登录按钮3.2 退出DCS系统- 系统菜单- 选择退出选项4：系统界面4.1 主界面- 主界面显示工业过程的实时数据- 主界面上显示工业设备和传感器的状态4.2 菜单栏- 菜单栏包含各种操作选项，如查看报表、配置参数等4.3 工具栏- 工具栏提供快速访问常用功能的按钮- 例如，启动停止工业过程、报警设置等5：监控工业过程5.1 查看实时数据- 在主界面上查看实时数据- 数据包括温度、压力、流量等5.2 报警处理- 如果系统检测到异常情况，会触发报警- 处理报警的方法包括确认报警、取消报警等6：控制工业过程6.1 工业设备控制- 选择要控制的设备- 设置设备参数，如启动、停止等6.2 自动化控制- 使用DCS系统的自动化控制功能- 设置控制算法和参数7：数据分析和报表7.1 数据记录- DCS系统会记录工业过程的数据- 可以查看历史数据记录7.2 报表- 根据需求各种报表- 报表包括运行状况报告、故障报告等附件：本文档无附件。
法律名词及注释：1： DCS（分散控制系统）：一种用于监控和控制工业过程的系统，能够集成多个设备和传感器。
2：实时数据：指在工业过程运行时采集的数据，能够提供工业过程的当前状态。
3：报警：当DCS系统检测到工业过程异常或超出设定范围时发出的警报。
4：自动化控制：通过DCS系统实现对工业过程的自动化控制，包括设备的启动、停止、调节等。
用户使用手册工程技术测试指南IM 33S04N10-01Y O K O G A W A◆IM 33S04N10-018版前言测试功能是指为了高效率地测试（调试）用户作好的应用软件的工具群。
本书记述了有关测试功能的功能说明、操作说明。
如果使用测试功能，即使没有实际的FCS也可以测试用户制作的应用软件。
取代实际的FCS使用FCS仿真器进行测试行，这叫做虚拟测试。
FCS仿真器是把FCS的功能或动作用软件进行模拟，它包含于测试功能中。
另一方面，用实际的FCS进行的测试被称作目标测试。
本书由4个部分组成，如下所示。
● A部分功能说明篇在A部分，就测试功能所具有的各项功能的详细情况作了说明。
使用测试功能的用户请先读前言。
想了解有关测试功能的各项功能时，请参考本部分。
● B部分操作说明篇在B部分，就测试功能的启动操作、测试功能所具有的各项功能的操作以及测试功能的结束操作进行说明。
想了解有关测试功能的操作时，请参考本部分。
● C部分配线详细篇在测试功能中，对FCS的程序输入输出端子进行假想配线的配线功能。
根据该功能，即使不去为了测试而准备输入输出卡件，也可以测试FCS控制动作。
在C部分，就配线功能中的配线类型、配线变换方式、配线常数以及配线数据的自动制作进行说明。
想详细了解配线类型或配线常数时，请参考本部分。
● D部分扩展测试功能篇扩展测试功能是指为了扩展虚拟测试功能的选购程序包。
如果使用扩展测试功能，则有可能测试使用了复数台PC的FCS仿真器。
在D部分，就基于该复数PC的测试进行说明。
Media No. IM 33S04N10-01 (CD) 8th Edition : Dec. 2002 (YK) IM 33S04N10-01 8th Edition : 2002.12.16-00安全使用所需的注意事项■ 与本产品的保护・安全以及改造有关的注意事项・为了本产品以及在本产品控制的系统的保护・安全，在操作本产品时，请遵守说明书中所记载的有关安全的指导事项。
DCS集散过程控制系统1.简介2.特点3.用途与前景1.DCS简介DCS控制系统（Distributed Control System，分散控制系统）是随着现代大型工业生产自动化的不断兴起和过程控制要求的日益复杂应运而生的综合控制系统。
它是计算机技术、系统控制技术、网络通讯技术和多媒体技术相结合的产物，可提供窗口友好的人机界面和强大的通讯功能，是完成过程控制、过程管理的现代化设备，具有广阔的应用前景。
针对不同行业、不同项目，在充分调查了计算机技术、网络技术、应用软件技术、信号处理技术的基础上，使用各种分散控制系统（DCS），高质量、高标准的完成工程设计、组态、成套供货、现场启动调试、性能测试及考核验收，推出切实可行的技术方案。
其基本思想是分散控制、集中操作、分级管理、配置灵活以及组态方便。
DCS 分硬件和软件，硬件包括DCS模块机柜、电脑、交换机、二次仪表、仪表检测装置（温度、流量、压力、分析、液位、调节阀、执行机构）等、电器控制系统、PLC、等硬件设备。
软件包括DCS组态软件还有CAD制图、编程软件等常用软件。
DCS是过程控制的电脑，它的编程跟触摸屏差不多了，但侧重算法。
(1)分散控制系统DCS是集4C（Communication，Computer，Control、CRT）技术于一身的监控技术。
（2）从上到下的树状拓扑大系统，其中通信（Communication）是关键。
（3）PID在中断站中，中断站联接计算机与现场仪器仪表与控制装置。
（4）是树状拓扑和并行连续的链路结构，也有大量电缆从中继站并行到现场仪器仪表。
（5）模拟信号，A/D—D/A、带微处理器的混合。
（6）一台仪表一对线接到I/O，由控制站挂到局域网LAN。
（7）DCS是控制（工程师站）、操作（操作员站）、现场仪表（现场测控站）的3级结构。
（9）用于大规模的连续过程控制，有庞大的信息处理能力。
（10）为保证通信的完整，大部分DCS厂家都能提供冗余数据公路。
中粮生化能源有限公司信息系统工程DCS数据采集及展现系统使用说明书哈尔滨工业大学慧通新意信息技术有限公司HIT HUITON CINEE INFO & TECHNOLOGY CO．，LTD2007年12月版本说明本手册是随同中粮ERP产品一同发布的，产品如有扩展，该手册中将不再体现。
版权声明Copyright 2006 by 哈尔滨工大慧通新意信息技术有限公司Allrights reserved.未经本公司书面许可，本书任何部分内容不得以任何方式抄袭、节录、翻印或传播。
目录第1章阅读指南................................................................................... 错误!未定义书签。
手册内容结构............................................................................错误!未定义书签。
使用约定....................................................................................错误!未定义书签。
第2章系统综述................................................................................... 错误!未定义书签。
关于本系统................................................................................错误!未定义书签。
系统操作角色............................................................................错误!未定义书签。
DCS(联通)干线放大器用户手册DCS（联通）干线放大器用户手册版本：V1.0编写：日期：审核：日期：批准：日期：上海市东洲罗顿通信技术有限公司尊敬的客户：您好！感谢您选用我公司产品。
本手册（版本V1.0）是DCS干线放大器产品的主要附件之一。
为了保证DCS 干线放大器产品（设备）安装、使用的顺利进行，防止安装、使用不当造成设备损坏及对人体健康造成的不良影响，请仔细阅读并妥善保存本手册。
本手册介绍了DCS产品的基本概念和使用常识，便于用户能够正确地安装、开通、维护该系统。
本手册主要包括以下内容：●概述：介绍DCS干线放大器产品在DCS室内覆盖方案中的地位、作用和意义。
●工作原理：主要介绍DCS干线放大器产品的组成、基本工作原理。
●技术指标：列出DCS干线放大器产品的主要技术指标。
●设备安装：介绍DCS干线放大器产品的工程安装相关事项。
●设备开通：介绍DCS光纤直放站产品安装后的开通、调试方法、步骤。
●OMT调试软件的操作说明。
说明：1、本手册中提供的各种产品、安装等图片仅供参考（以实物为准）。
2、由于产品的升级可能导致本手册未能及时得到更新，敬请谅解。
3、售后服务：若设备发生故障，请直接联系我公司当地技术支持人员或我公司客户服务人员。
由于人为技术性、破坏性等非正常安装、使用造成的损失与我公司无关。
4、版权声明：本手册的版权归本公司所有。
1 概述室内覆盖是移动通信网络在建筑物内部的延伸，是提高网络覆盖广度和深度、吸收室内话务和提高通信质量的有效手段，同时也是提高网络容量的有效解决方案。
DCS网络室内话务量占总话务的70%左右。
因此，室内覆盖的好坏将直接影响到DCS的网络质量。
一般来说，对于DCS移动通信网络进行室内覆盖主要具有以下作用：●克服建筑屏蔽，填补建筑物内的盲区，改善网络指标，扩充网络容量；●可以解决高层建筑导频污染严重、信号干扰大的问题；●吸纳话务量，增加话费收入，提高网络的竞争力。
DCS网络室内覆盖方案主要由信号源和信号分布系统两部分组成：信号源包括基站（宏蜂窝、微蜂窝基站）、射频远端单元、直放站（无线直放站或光纤直放站）等设备。
本文导语说到DCS的操作，不少化工人都关心应该从哪儿学起？实际应用中应该注意哪些问题？其实，DCS是现场施工的平面体现，真正要学还是应从现场学起，然后和DCS 的操作界面对应起来。
首先要有扎实的理论基础知识，然后才能结合DCS的操作方案来很好地调整或控制现场。
比如：理解反应时，针对不同的反应，理解温度、压力、流量、组分含量、分布等对反应的影响，多个控制手段，分清主次，弄清各个参数对反应影响的大小，如何调到最优等。
经验人士说，熟读DCS操作手册是第一步，因为这些是经验总结，而后根据实际操作慢慢理解消化。
小7接着上次DCS的介绍，今天来说DCS系统的操作方法。
本文列举的是河南某化工公司离子膜烧碱项目的DCS操作说明。
一、总体说明1.系统软件本规程所涉及的操作均在操作站上实现，系统软件由ADVANTROLPRO 2.50和组态文件构成。
系统的所有操作均在Advantrol软件下实现。
2.本规程提及的术语1）注意：表示涉及的事物或操作可能引起不可预测的危险后果。
2）警告：表示涉及的事物或操作能引起可预见的系统运行故障。
3）危险：表示涉及的事物或操作将引起系统停运，甚至设备损坏及人身伤害。
3.操作员操作职责1）监视DCS系统运行，预防可能产生的危险。
2）随时干预系统运行，确保安全、正常生产。
3）系统授权运行参数的更改。
4.系统异常情况处理1）DCS操作界面数据不刷新（正常情况数据每秒刷新一次），手自动切换无法操作等情况，应联系DCS 维护人员进行维护，同时立即到现场操作。
2）出现变送器故障，自动控制过程应立即切回手动。
3）出现阀门执行机构，回路输出卡件等故障现象，应改为现场操作。
4）出现DCS系统回路输入卡件故障时应把相应控制回路切回手动，并更换故障卡件，检查确认故障消除后方可再次投入自动。
5）DCS系统出现异常断电，应改为现场操作。
重新上电后，要求工程师检查系统情况，检查回路参数等系统数据是否正常，确认各调节阀的开度。
EPS干法无尘2100纸机DCS系统操作说明书绵阳海天斯威福特有限责任公司2019年10月22日DCS 系统操作说明书开机，进入WINXP 操作系统后，就会显示登陆画面。
按“CTRL ”、“L ”组合键，弹出系统登陆框，此时输入用户名和密码，然后就可以进入到操作界面。
界面上方是界面下方是“备料系统”按钮是工艺流程中关于绒毛浆分解、SAP 和ES 配比、喷胶画面等等的切换按钮，当操作员点击按钮后，按钮颜色就从灰色变为绿色，并且显示该画面；“成型部”按钮是用来切换干法无尘纸机中成型工段的相应画面； “传递部”按钮是用来切换干法无尘纸机中传递工段的相应画面； “上喷胶部”按钮是用来切换干法无尘纸机中上喷胶工段的相应画面； “预热部”按钮是用来切换干法无尘纸机中预热工段的相应画面； “下喷胶部”按钮是用来切换干法无尘纸机中下喷胶工段的相应画面；“固化部”按钮是用来切换干法无尘纸机中固化工段的相应画面；“熟化部”按钮是用来切换干法无尘纸机中熟化工段的相应画面；“压光冷却部”按钮是用来切换干法无尘纸机中压光冷却工段的相应画面；“配胶部”按钮是工艺流程中的配胶计量输送画面的切换按钮；“其他”按钮是工艺流程中的AC系统、锅炉供水、现场急停显示、声光报警种类、其他剩余部分的画面；“除尘部”按钮是工艺流程中专门针对过滤空气中尘埃的画面。
里面显示登陆的当前用户名称，如果是空白，就表明当前系统并没有用户登陆，不能操作任何按钮；项目编号是系统的出厂号，便于项目的跟踪管理；“退出系统”是关闭WINCC项目，而不退出操作系统，只有管理员才有权限操作。
操作员如果点击，就会出现权限不够的提示：管理员有权使用：“关闭系统”是不仅要关闭WINCC项目，而且要退出操作系统，彻底关闭电脑。
显示当前的日期和时间。
按钮是用来打印当前全屏幕画面的。
功能就是便于操作员纪录当前的水分横幅分布和雾化喷头的调节情况。
操作员选择“是”，就将画面输出到网络打印机。
DCS系统操作说明DCS系统是分散控制系统的英文缩写，也被称为分布式控制系统。
它是一种用于监控和控制工业过程的自动化系统。
DCS系统通常由三个主要组成部分组成：感知部分、控制部分和操作部分。
感知部分由传感器和执行器组成，用于获取过程中的各种数据和信号。
控制部分由控制器和执行器组成，根据感知部分获取的数据和信号，对过程进行实时控制。
操作部分是操作员对DCS系统进行操控和监视的界面。
使用DCS系统可以实现对工业过程的监测、控制和优化，提高生产效率和质量，减少能源消耗和人工干预。
下面将对DCS系统的操作方法进行具体说明，以便更好地实现系统的功能。
1.登录系统首先，打开DCS系统的操作终端界面，通过输入用户名和密码进行登录。
系统将验证用户的身份，并在验证通过后打开主界面。
2.监测过程在主界面上可以看到工业过程的实时数据和信号。
可以通过查看各个传感器的数据和状态来了解过程的运行情况。
例如，温度、压力、流量等参数的数值显示，以及开关和阀门等设备的状态标识。
3.控制操作在主界面上，可以进行各种操作和调整，以实现对工业过程的控制。
例如，可以手动开关设备，调整参数的设定值，控制设备的启停等。
需要注意的是，对于关键性操作，系统可能会有权限限制，只有具备相应权限的用户才能进行操作。
4.报警处理5.数据分析DCS系统将记录工业过程的各种数据和信号，并提供生成报告和分析数据的功能。
操作员可以通过查看历史数据和趋势图，了解过程的变化趋势，发现问题和优化控制策略。
此外，还可以生成报告，根据实际需要导出和分享数据。
6.系统维护对于DCS系统的操作和维护，需要定期进行系统备份和升级。
同时，还需要对硬件设备进行巡检和保养，确保其正常运行。
对于软件方面，还需对系统进行安全性检查和漏洞修复，确保系统的稳定性和安全性。
总之，DCS系统的操作包括登录系统、监测过程、控制操作、报警处理、数据分析和系统维护等步骤。
通过熟练掌握和有效运用DCS系统，可以实现对工业过程的实时监控和精确控制，提高生产效率和质量，降低成本和风险，实现工业自动化的目标。
DCS系统操作指南简介DCS系统是一种分散控制系统，用于监测和控制工业过程。
本操作指南将介绍DCS系统的基本功能和操作方法。
功能一：监测工业过程DCS系统可以实时监测工业过程的各种参数和状态，例如温度、压力、流量等。
通过连接传感器和设备，系统可以提供准确的实时数据，帮助操作人员了解过程的运行情况。
功能二：控制工业过程DCS系统可以对工业过程进行精确的控制。
通过连接执行器和设备，系统可以调整操作参数以实现期望的结果。
操作人员可以使用系统提供的界面和功能进行操作，如调节阀门、开关设备等。
操作步骤1. 登录系统：打开DCS系统软件，并输入正确的用户名和密码以登录系统。
2. 导航界面：进入系统后，会进入主界面，显示重要的过程参数和控制功能。
在这里，我们可以通过导航栏访问各个功能模块。
3. 监测参数：在主界面或导航栏中找到监测参数的选项。
点击进入后，可以看到各个参数的实时数值和趋势图。
操作人员可以监测过程状态，发现异常情况。
4. 控制操作：在导航栏中找到控制操作的选项。
点击进入后，可以看到各个控制器和设备的状态。
操作人员可以进行必要的调整，如开关设备、调节阀门等。
5. 报警处理：DCS系统会对异常情况进行自动检测并生成报警信息。
在导航栏中找到报警处理的选项。
点击进入后，可以看到报警信息的列表和详细信息。
操作人员应及时处理报警情况，采取相应的应对措施。
6. 数据记录：DCS系统会自动记录过程参数和控制操作的历史数据。
在导航栏中找到数据记录的选项。
点击进入后，可以查看历史数据和生成报表。
操作人员可以根据需要分析和导出数据。
7. 退出系统：操作完成后，点击退出系统，确保账号安全。
> 注意：以上步骤根据具体DCS系统的界面和功能稍有差异，具体操作请参考系统提供的操作手册和帮助文档。
结论通过DCS系统的监测和控制功能，生产过程可以实现更严密的控制和更高效的运行。
本操作指南介绍了DCS系统的基本功能和操作步骤，帮助操作人员使用系统更加便捷和准确。
培训教材一、DCS系统间介1、本系统的上位机软件采用了德国西门子（siemens）公司最新的工控组态软件wincc；下位控制站采用了ST-400 CPU和最新分布式模块ET200M系列自动化才品；现场连接采用工业以太网、profibus现场总线和4-20mA仪号工业标准。
系统拓扑结构见下图2、该系统具有整体集成化、更可靠性、技术先进、扩展性好、价格合理、操作简便。
3、测控围：生料磨、烧成窑尾、烧成窑头、水泥磨该系统由中央控制室的操作站、中央控制站、现场电场控制室的现场控制站以及工业通讯网络等几部分组成。
系统操作站与服务器通过ETHERNET相连，服务器与控制站通过工业以太网连接、控制站通过profibus-dp过程现场总线与现场控制站相连接。
二、主要测控容系统分为四个DCS控制站：每个站又细分为若干工艺段生料控制站分为：石灰石破碎及预均化、生料配料、生料磨；窑尾控制站分为：生料如窑、窑尾预分解、废气处理；窑头控制站分为：窑中和窑头喷、粉制备、蓖冷机；水泥磨控制站为：水泥配料、水泥磨、包装。
三、主要功能特点过程现场级的通讯网络：12Mbit/s标准的I/O测控信号接口：数字输入信号（DI）接口为220VACDO接口：无原继电器触点（5A）AI、AO信号接口：4-20MA操作控制级的通讯网络：开放的ETHERNET工业以太网100M/s中央控制站控制软件开发平台：STEP7软件开发平台（PLC）操作站监控软件的开发平台：WINCC组态软件开发平台（人机界面）功能：实时生产过程监视功能：总貌图、工艺段流程图设备开关机控制功能：开关机及连锁故障报警及管理功能实时皱势及历史皱势图生产报表统计和生产管理功能：班报表、日报表、年报表自动故障检测三个操作级别：底→操作员→管理员→维护员四、系统配置1、硬件：S7-400控制站：1个CPU、1个电源模块、1个以太网通讯模块（网卡）、若干个ET200子站）S7-00中央控制器是自控的控制中心它通过工业以太网与服务器相连又通过PROFIBUS-DP现场总线与各个现场控制站ET200分布式I/O相连。
CS3000系统操作手册附：本手册内容以独山子石化大乙烯项目CS3000为对象,所有软硬件描述均为我装置实际配置.本资料只作为参考之用，详细资料请查阅横河提供的IM资料或电子资料，如若与IM资料或电子资料不一致,请以IM资料或电子资料为准。
本资料编写依据版本为CENTUM-CS3000 SOFTWARE 3.08、AFV10D Duplexed field control Unit目录1系统概要31。
1概述31.2特点32系统结构42.1系统组成52。
2人机接口站(HIS）83操作监视功能123.1系统信息窗口（System Message Window)12 3。
2过程报警窗口133。
3系统报警信息窗口133.4用户登录窗口143。
5操作窗口菜单143。
6操作菜单153.7预设窗口菜单163.8工具箱164系统基本维护214.1系统维护窗口214.2操作站HIS维护画面234.3过程报告书234。
4历史报告书245简单操作245.1调用画面245。
2有用功能295。
3仪表面板操作315.4报警处理355.5信息查找375。
6历史趋势图的读取391系统概要1.1概述CENTUM—CS3000系统是日本横河公司推出的基于WINDOWS-XP的大型DCS系统.该机型继承了以往横河系统的优点，并增强了网络及信息处理功能。
操作站采用通用PC机，控制站采用全冗余热备份结构，使其性能价格比最优，是目前世界上最先进的大型DCS系统之一.1.2特点①监控点可以由多个HIS（Human Interface Station）同时操作,每个HIS也可以同时操作多个监控点（可以是不同岗位的多个监控点）.②CS3000系统的处理能力非常强大，它可以处理100,000tags(工位号）、4,000幅画面（包括各种监控画面），每幅画面上可显示多达400个数据。
③人机界面比较好。
选用Windows NT作为操作系统，采用X—Windows（多画面）技术，类似一般的PC机。
中粮生化能源有限公司信息系统工程DCS数据采集及展现系统使用说明书哈尔滨工业大学慧通新意信息技术有限公司HIT HUITON CINEE INFO & TECHNOLOGY CO．，LTD2007年12月版本说明本手册是随同中粮ERP产品一同发布的，产品如有扩展，该手册中将不再体现。
版权声明Copyright © 2006 by 哈尔滨工大慧通新意信息技术有限公司All rights reserved.未经本公司书面许可，本书任何部分内容不得以任何方式抄袭、节录、翻印或传播。
目录第1章阅读指南......................................... 错误!未定义书签。
手册内容结构......................................错误!未定义书签。
使用约定..........................................错误!未定义书签。
第2章系统综述......................................... 错误!未定义书签。
关于本系统........................................错误!未定义书签。
系统操作角色......................................错误!未定义书签。
与其他系统的联系..................................错误!未定义书签。
第3章公用功能说明..................................... 错误!未定义书签。
界面图标按钮说明..................................错误!未定义书签。
界面文字按钮说明..................................错误!未定义书签。
第4章基础配置......................................... 错误!未定义书签。
功能概述..........................................错误!未定义书签。
测点信息..........................................错误!未定义书签。
功能概述......................................错误!未定义书签。
数据项说明....................................错误!未定义书签。
操作说明......................................错误!未定义书签。
机组信息..........................................错误!未定义书签。
功能概述......................................错误!未定义书签。
数据项说明....................................错误!未定义书签。
操作说明......................................错误!未定义书签。
颜色配置..........................................错误!未定义书签。
功能概述......................................错误!未定义书签。
数据项说明....................................错误!未定义书签。
操作说明......................................错误!未定义书签。
分组信息配置......................................错误!未定义书签。
功能概述......................................错误!未定义书签。
数据项说明....................................错误!未定义书签。
操作说明......................................错误!未定义书签。
图形配置(现场图配置) ..............................错误!未定义书签。
功能概述......................................错误!未定义书签。
数据项说明....................................错误!未定义书签。
操作说明......................................错误!未定义书签。
图形配置(柱形、曲线、表格) ........................错误!未定义书签。
功能概述......................................错误!未定义书签。
数据项说明....................................错误!未定义书签。
操作说明......................................错误!未定义书签。
现场图附加配置....................................错误!未定义书签。
功能概述......................................错误!未定义书签。
数据项说明....................................错误!未定义书签。
操作说明......................................错误!未定义书签。
第5章图形显示......................................... 错误!未定义书签。
现场图............................................错误!未定义书签。
实时曲线图........................................错误!未定义书签。
历史曲线图........................................错误!未定义书签。
柱形图............................................错误!未定义书签。
表格图............................................错误!未定义书签。
第6章附录............................................. 错误!未定义书签。

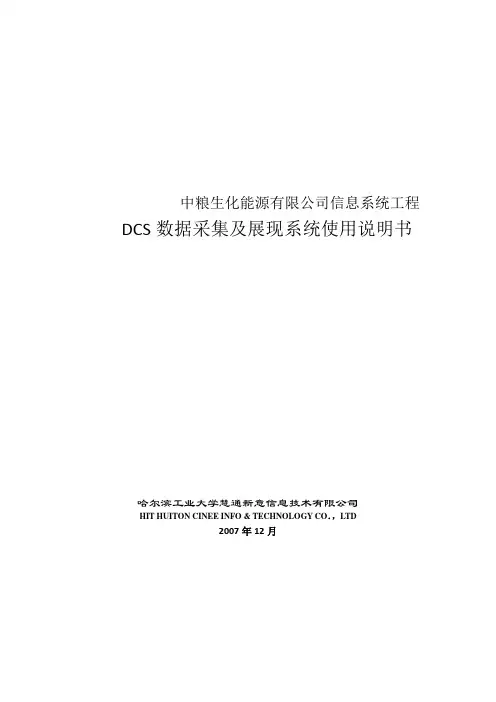

第1章阅读指南1.1手册内容结构本手册对中粮ERP管理软件的DCS数据采集及展现管理系统在功能和使用方法上都进行了详细、全面的介绍，通过阅读本手册，您将更快、更透彻地理解并应用这个系统。
本手册共分为三大部分：第一部分应用指南该部分包括第二章至第三章，主要以介绍整个系统的功能特点、以及系统操作的流程和相关基本概念，并向您提供了一个入门级应用指南。
该部分适用于企业的业务管理人员、业务操作人员及相关人员阅读。
第二章：系统综述本章为重点阅读内容，主要说明了DCS数据采集及展现系统的整体功能结构、整个系统的组成以及使用角色划分等相关内容，使读者从整体上对DCS数据采集及展现系统有一个初步的概念和认识。
第三章：公用功能说明本章为重点阅读内容，为方便读者顺利地操作与使用该系统，将一些系统图标按钮、文字按钮等含义和功能加以说明。
这些内容在整个DCS数据采集及展现系统中是统一的。
第二部分操作指南该部分包括第四章至第五章，详细介绍了本系统各个功能的具体使用方法和步骤以及注意事项。
该部分适用于企业具体的业务操作人员阅读。
第五章：完整地介绍了基础配置的功能与操作，包括各个图形的详细配置方法。
第六章：举例介绍了配置好的图形及图形上的操作方法第三部分附录该部分包括第六章，提供了最终用户对本使用手册的意见反馈单。
1.2使用约定在本手册中有一些约定项目，例如特殊的注释图标、符号、说明文字等，在使用过程中您会发现了解它们很有用。
注释文字，如下所示：注意：带有该字样的内容表示在操作过程中，需要用户引起注意的问题和避免误操作。
提示：带有该字样的内容表示在操作过程中，提示用户可以使用更为方便的操作。
符号，如下所示：※本手册内的章节前带有此符号表示该章节内容比较重要，需要读者给与重视。
【】中的内容表示文字形式的操作按钮，例：【保存】、【打印】等。
（）中的内容表示图形操作按钮，例：（）、（）等。
[ ] 中的内容表示单据中的数据项，例：[单据编号]、[申请部门]等。
< >中的内容表示键盘上的一个功能键，例：<Enter>、<Tab>等。
“”中的内容表示系统根据用户操作给出的提示信息，例：“您确认删除吗”、“删除采购申请单成功！”等。
菜单树描述，如下所示：顶级菜单>二级菜单>功能菜单表示使用者在操作时打开系统菜单的顺序。
第2章系统综述2.1关于本系统DCS数据采集及展现系统是将工业以太网的实时监控数据根据管理层面的需要，安全、实时、高效地采集到管理以太网中，还原现场的工控操作画面，同时可根据管理要求提供各种分析图表。
从而突破时间以及空间的限制，企业的高级生产管理人员、专业技术人员、车间管理人员可以在任何时间、任何具备网络条件的地点对生产控制现场的情况进行了解和分析。
2.2系统操作角色在企业信息化系统中，原来完成各项业务的具体“岗位”人员转换为计算机系统中的一个个“角色”，系统给每个角色分配了不同的操作权限并对其各项操作进行记录，下表给出本系统中涉及的角色名称和其所拥有权限的说明，并根据企业的情况举例说明某角色下的适用岗位。
2.3与其他系统的联系第3章公用功能说明3.1界面图标按钮说明序号图标图标名称解释举例1新增输入一条记录后，保存记录2修改修改当前记录后，保存修改结果3删除删除当前记录点击该按钮，弹出选择页面，进一步4选择选择信息5明细进入某一条记录的明细页面3.2界面文字按钮说明在各种业务单据界面中，系统提供了操作单据的若干文字形式的按钮，如“保存”、“返回”、“打印”等等。
不管在哪个功能模块中，它们对单据的操作含义都是一样的，为了避免后面的重复说明，特此单独进行说明。
【保存】：保存单据头数据。
【返回】：返回上一级页面。
第4章基础配置4.1功能概述对DCS数据采集及展现系统基础信息进行配置，并配置需要显示的监控图形。
4.2测点信息4.2.1功能概述录入需要在DCS数据采集及展现图形上显示的DCS测点信息。
4.2.2数据项说明测点信息页面是否报警此测点是否需要报警否分类测点的分类否是否关键测点是否为关键测点否是否为虚拟测点是否为虚拟测点否测点类型此测点在企业DCS系统中的分类（模拟输入、模拟输入、开关输入、开关输出）否是否允许调节是否允许调节否备注备注否4.2.3操作说明新增：进入DCS数据采集及展现系统>基础配置>测点信息界面，如图4-2-1所示：在最下面一行新增行填入相应信息后，点击（）图标进行保存，保存成功后，在操作区域内会出现（）、（）图标，用户可根据情况对该条数据进行修改、删除操作，根据需要继续录入下一条数据，图 4-2-1 DCS数据采集及展现测点信息页面修改：进入DCS数据采集及展现系统>基础配置>测点信息界面，首先修改某项DCS测点信息，然后点击（）图标修改确认。
