西南交大 工程测量A 第二次作业 主观题

工程力学C主观题作业第一次作业三、主观题(共16道小题)36. 试作下列各杆件的受力图。

答：37. 1-4 试作下面物体系中各指定物体的受力图：（a）圆柱体O、杆AB及整体；（b）吊钩G、钢梁、构件；（c）折杆ABC、圆柱体O及整体；（d）杆AB及整体；（e）棘轮O、棘爪AB；（f ）梁AB、DE和滚柱C。

答：38.图示三铰刚架由AB和BC两部分组成，A、C为固定铰支座，B为中间铰。

试求支座A、C和铰链B的约束力。

设刚架的自重及摩擦均可不计。

答：39.压路的碾子O重P = 20 kN，半径R = 400 mm。

试求碾子越过高度d = 80 mm的石块时，所需最小的水平拉力Fmin。

设石块不动。

答：Fmin = 15 kN40. 构架ABCD在A点受力F = 1 kN作用。

杆AB和CD在C点用铰链连接，B、D两点处均为固定铰支座。

如不计杆重及摩擦，试求杆CD所受的力和支座B的约束力。

答：41.梁AB如图所示，作用在跨度中点C的力F = 20 kN。

试求图示两种情况下支座A和B的约束力。

梁重及摩擦均可不计。

答：42. 如图a所示，重量为P = 5 kN的球悬挂在绳上，且和光滑的墙壁接触，绳和墙的夹角为30º。

试求绳和墙对球的约束力。

（4）根据平衡条件列平衡方程。

可先求出各力在x、y轴上的投影，如表2-1中所示，于是43. 重P = 1 kN的球放在与水平成30º角的光滑斜面上，并用与斜面平行的绳AB系住（图2-15 a）。

试求绳AB受到的拉力及球对斜面的压力。

44.答：45.答：46. 已知AB梁上作用一矩为Me的力偶，梁长为l，梁重及摩擦均不计。

试求在图示四种情况下支座A、B的约束力。

答：47. 汽锤在锻打工件时，由于工件偏置使锤头受力偏心而发生偏斜，它将在导轨DA和BE上产生很大的压力，从而加速导轨的磨损并影响锻件的精度。

已知锻打力F = 1000 kN，偏心距e = 20 mm，锤头高度h = 200 mm，试求锻锤给两侧导轨的压力。

西南交大结构力学A主观题答案第1次作业四、主观题（共8道小题）18.常数。

用力法作图示结构的M图，EI =h『丄彳|/・| 亠I_i_I参考答案：建立力法方程：「二--■绘单位弯矩图和荷载弯矩图，求系数和自由项，求解岀X],即11- H EI 1 3 3 £7细訂邑曲=丄（丄宀空D聲J EI EI 2 4 2 16 刃19.用力法计算，并绘图示结构的 M 图。

EI =常数。

参考答案:由蠡仙J5理时=M 禺+ M F 作出最后弯距@ c20.用位移法作图示结构 M 图，各杆线刚度均为i ，各杆长为I 。

参考答案:建立力法方程:頁込 1 + A ljP =绘单位弯矩图和荷载弯矩图，求系数和自由项，求解岀上，即鸟P =6EJ4M 图取月点转角-为基本未知量」建立位移方程并解方程，斤禺+尽F 二° 绘单位弯矩图和荷载弯柜朗 求系數和自由项，求解出乙』即r n = 8i, R^=_qPf8 ・ Z^^^ql 2 J6^i o由蠡加原理血三肛rN 十A/p 作出最后沓矩图$21.已知图示结构在荷载作用下结点 A 产生之角位移 _■ - '二二-（逆时针方向），试作M 图。

参考答案:AJ 用空？厂641I卫AZp £QF 』22M 图22EZ hl23赂图设结点转角色为基本未知量?建立位移方程并解方程「斤血斗尽严0孑 根据已扣条件可知z ：=血=恳尸/（22£7）,由養加JS 理作出最后謝豳』M 二MZ+Mp 二妬血十臥参考答案：%，=加图示结构用位移法求解时典型方程的系数「22图（a ）所示结构，选取图（b ）所示的力法基本结构计算时，其El相同，则F N22■卄」参考答案:F P/225.图示刚架，已求得B点转角- = 0.717/i（顺时针），C点水平位移B参考答案:-13.9 ; - 5.68第二次作业四、主观题（共8道小题）15.用先处理法写出图示结构的结构刚度矩阵KE=常数。

西南交通大学工程测量主观题学号：姓名：班级：学习中心：成都犀浦学习中心工程测量A 第一次作业二、主观题(共20道小题)11. 已知水准点5的高程为531.272米，四次测量隧道洞内各点高程的过程和尺读数如下图所示（测洞顶时，水准尺倒置），试求1、2、3、4点的高程。

12. 水准测量中，为什么一般要求前后视距尽量相等？答：因为保持前后视距相等，可以消除仪器角的影响，并尽可能地消减地球曲率和大气折光的影响。

13. 经纬仪上有几对制动、微动螺旋？它们各起什么作用？如何正确使用它？答：（1）经纬仪上有两对制动、微动螺旋，分别是照准部制动与微动螺旋和望远镜制动与微动螺旋。

（2）照准部制动、微动螺旋一般是控制水平方向的精确照准，望远镜制动、微动螺旋一般是控制竖直方向的精确照准。

（3）两者在使用时，先松开制动螺旋，粗略照准目标，再关紧制动螺旋后，用微动螺旋进行精确照准目标。

14. 由下表列出的水平角观测成果，计算其角度值。

测站竖盘位置目标水平度盘读数半测回角值一测回角值草图盘左A 130°8.1′ ABB 190°15.4′盘右B 10°16.3′A 310°8.7′测站竖盘位置目标水平度盘读数半测回角值一测回角值草图盘左A 130°8.1′60°7.3′60°7.45′或60°07’27”ABB 190°15.4′盘右B 10°16.3′60°7.6′A 310°8.7′15. 相邻两导线点坐标之差称坐标增量。

16. 高程控制测量的主要方法有水准测量和三角高程测量。

17. 已知边长和坐标方位角，求坐标增量的计算称为坐标正算。

18. 根据表中所列数据，试进行附合导线角度闭合差的计算和调整，并计算各边的坐标方位角。

19.相邻两等高线高程之差称为高差20.地面的高低变化和起伏形状称为地貌21.测定碎部点平面位置的基本方法有极坐标法、直角坐标法、角度交会法、距离交会法22.象限角的取值范围是：大于等于0度且小于等于90度（或[0°，90°]）。

工程测量A 第四次作业三、主观题(共5道小题)8.水准测量中，为什么一般要求前后视距尽量相等？答：因为保持前后视距相等，可以消除仪器角的影响，并尽可能地消减地球曲率和大气折光的影响。

9.闭合水准路线高差观测如图，已知A点高程H A = 41.20m，观测数据如图所示（环内单位为m的为两点高差，环外单位为km为两点距离），计算B、C、D、E点的高程。

解：（1）计算高差闭合差：fh = ∑h = -0.024m = -24 mm（2）分配闭合差，计算改正数∑L = 12kmv1 = - (L1/∑L) * fh = 2mmv2 = - (L2/∑L) * fh = 6mmv3 =- (L3/∑L) * fh = 4 mmv4 =- (L4/∑L) * fh = 7mmv5 =- (L5/∑L) * fh = 5mm（3）计算改正后的高差的高程HB = HA+ h1 + v1 = 39.784mHC = HB + h2 + v2 = 37.338mHD = HC + h3 + v3 = 39.399mHE= HD + h4 + v4 = 40.184m10.如右图所示，已知AB边的方位角为130°20′，BC边的长度为82m，∠ABC = 120°1 0′，X B=460m, Y B=320m，计算分别计算BC边的方位角和C点的坐标。

解：BC边的方位角为αBC = 130°20′+180°+ 120°10′= 70°30′XC = XB + DBC * cosαBC = 487.4mYC = YB + DBC * sinαBC = 397.3m11.如图，已知地面水准点A的高程为HA=40.000m。

若在基坑内B点测设HB=30.000 m，测设时，a=1.415m，b=11.365m，a1=1.205m。

当b1为多少时，基坑内B点获得设计高程？（钢尺悬挂在支架上，零点在下）。

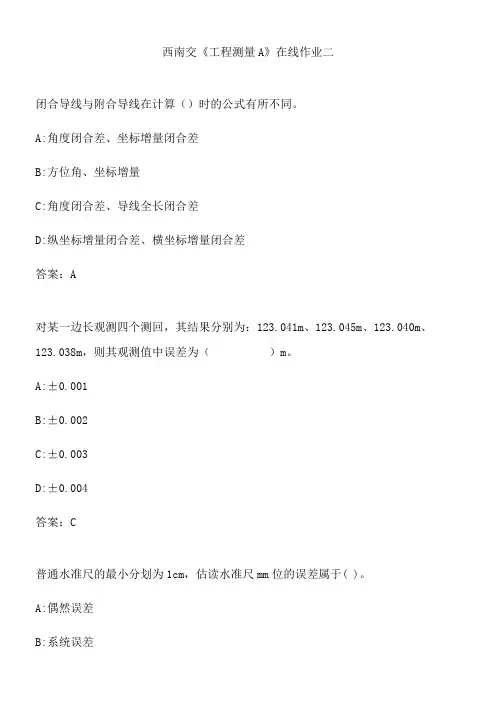

西南交《工程测量A》在线作业二
闭合导线与附合导线在计算（）时的公式有所不同。

A:角度闭合差、坐标增量闭合差
B:方位角、坐标增量
C:角度闭合差、导线全长闭合差
D:纵坐标增量闭合差、横坐标增量闭合差
答案：A
对某一边长观测四个测回，其结果分别为：123.041m、123.045m、123.040m、123.038m，则其观测值中误差为（）m。

A:±0.001
B:±0.002
C:±0.003
D:±0.004
答案：C
普通水准尺的最小分划为1cm，估读水准尺mm位的误差属于( )。

A:偶然误差
B:系统误差
C:可能是偶然误差也可能是系统误差
D:既不是偶然误差也不是系统误差
答案：A
闭合水准路线高差闭合差的理论值为( )。

A:总为0
B:与路线形状有关
C:为一不等于0的常数
D:由路线中任两点确定
答案：A
测设圆曲线的控制主点有（）。

A:起点（直圆点）、转点（曲中点）、终点（圆直点）
B:交点（直圆点）、中点（曲中点）、交点（圆直点）
C:交点（直圆点）、转点（曲中点）、交点（圆直点）
D:起点（直圆点）、中点（曲中点）、终点（圆直点）
答案：D
用光学经纬仪测定或测设水平角时，采用测回法观测，其优点是（）1.检查错误2.消除水准管轴不垂直于纵轴的误差3.消除视准轴不垂直于横轴的误差4.消除十字。

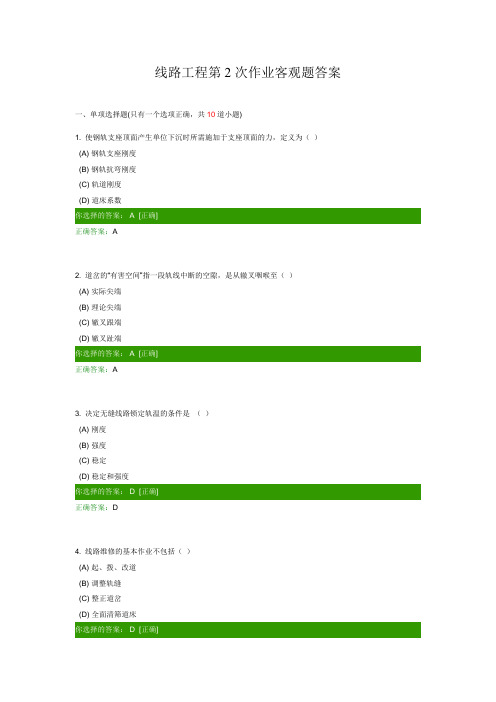

线路工程第2次作业客观题答案一、单项选择题(只有一个选项正确，共10道小题)1. 使钢轨支座顶面产生单位下沉时所需施加于支座顶面的力，定义为（）(A) 钢轨支座刚度(B) 钢轨抗弯刚度(C) 轨道刚度(D) 道床系数正确答案：A2. 道岔的“有害空间”指一段轨线中断的空隙，是从辙叉咽喉至（）(A) 实际尖端(B) 理论尖端(C) 辙叉跟端(D) 辙叉趾端正确答案：A3. 决定无缝线路锁定轨温的条件是（）(A) 刚度(B) 强度(C) 稳定(D) 稳定和强度正确答案：D4. 线路维修的基本作业不包括（）(A) 起、拨、改道(B) 调整轨缝(C) 整正道岔(D) 全面清筛道床正确答案：D5. 列车在区段内运行，计入中间车站停车的起停附加时分所计算的区段平均速度（）(A) 走行速度(B) 技术速度(C) 旅行速度(D) 路段速度正确答案：B6. 规定长大路堑内的设计坡度不宜小于2‰的主要目的是为了保证（）(A) 行车安全(B) 行车平顺(C) 行车速度(D) 路基排水正确答案：D7. 某Ⅰ级铁路上一坡度差为16‰的凹型变坡点的设计高程为250.00m，此处的地面高程为246.35m，则该变坡点处的填方高度为（）(A) 3.33 m(B) 3.65 m(C) 3.97 m(D) 4.29 m正确答案：C8. 在定线中通常把地面平均自然坡度小于采用的最大设计坡度的地段称为（）(A) 缓坡地段(B) 平缓地段(C) 紧坡地段(D) 陡坡地段正确答案：A9. 局部地段工程措施不同的方案称为（）(A) 网性方案(B) 原则方案(C) 局部方案(D) 主要方案正确答案：C10. 已知某设计方案的工程费为1350万元，运营费为120万元/年，若投资效率系数为0.06，则该方案的年换算费用为（）(A) 73.8万元(B) 93万元(C) 201万元(D) 3350万元正确答案：C二、不定项选择题(有不定个选项正确，共5道小题)11. 轨道动力响应的准静态计算中的荷载系数包括（）[不选全或者选错，不算完成](A) 速度系数(B) 偏载系数(C) 轮重减载率(D) 脱轨系数(E) 横向水平力系数正确答案：A B E12. 轨道动力响应的准静态计算中的荷载系数包括（）[不选全或者选错，不算完成](A) 道床横向阻力(B) 道床纵向阻力(C) 轨道框架刚度(D) 温度压力(E) 轨道初始弯曲正确答案：A C D E13. 线路维修工作可划分为（）[不选全或者选错，不算完成](A) 线路大修(B) 线路中修(C) 综合维修(D) 经常保养(E) 临时补修正确答案：C D E14. 越岭地段定线应着重解决的三个主要问题是（）[不选全或者选错，不算完成](A) 最大坡度选择(B) 越岭垭口选择(C) 最小曲线半径选择(D) 越岭高程选择(E) 越岭引线定线正确答案：B D E15. 下列方案技术经济评价指标中，属于工程指标的有（）[不选全或者选错，不算完成](A) 土石方和桥隧工程数量(B) 限制坡度(C) 劳动力和材料消耗量(D) 占用农田数量(E) 施工工期正确答案：A C D E三、判断题(判断正误，共5道小题)16.道床应力计算公式随深度的变化而不同。

西南交通大学 － 学年第(2)学期考试试卷样卷课程代码 0320120 课程名称 工程测量AII 考试时间 120分钟题号一 二 三 四 总成绩 得分阅卷教师签字：一、 填空题（每小题2分，共30分）：1. 线路定测阶段也要进行高程测量，主要内容包括____________________________和_____________________。

2. 缓和曲线的切线角0β是指__________________________________________的夹角。

3. 铁路中线放线测量中，常用的方法有_______________________________________，其中_____________________是目前使用最多的方法。

4. 简支梁曲线桥的桥梁中线构成的折线称为__________________________________。

5. 建筑物或其构件在水平方向或竖直方向上的弯曲值称为______________________。

6. 影响隧道洞内横向贯通精度的测量误差包括_____________________________________________________________________________________________________。

7. 高耸建筑物的倾斜度通常利用_____________________与 ______的比值表示。

8. 在选定的桥梁中线两端桥头各埋设一个控制点，其连线称为_________________。

9. 当地面平坦，易于量距，且待测点与两个以上控制点（或已知点）间距离小于一整（钢）尺长时，这时采用_____________________方法测设点位比较方便快捷。

10. 欲在地面上精确测设一个设计值为45°的角度∠AOB ，先用盘左盘右分中法测设出该角度，再用多个测回测量得到该角的平均值为44°59′34″。

西南交大2007~2008学年第2学期考试试卷B 答案课程代码 0320120 课程名称 工程测量AII-------------------------------------一、填空题（每空2分，共30分）1. 在施工测量中测设点的平面位置，根据地形条件和施工控制点的布设，可采用极坐标法、_直角坐标_法、距离交会法和_角度交会_法。

2. 大圆曲线的测设元素是指__曲线长_、切线长、_切曲差_、外矢距。

3. 圆曲线的主点有_圆直点_、_曲中点_ 和 _直圆点_。

4. 缓和曲线是_直线_与_圆曲线_之间的一种过渡曲线。

5. 一般所言的隧道贯通误差主要是指隧道的_横向_贯通误差。

6. 横断面图主要用以_路基断面设计_、_土石方计算_和路基施工放样。

7. 变形观测要选择稳固的点作为_基准点_。

为方便观测，通常在变形观测点附近的相对稳定处设立一些直接对变形观测点进行观测的过渡点，这些点被称为_工作基点_。

8. GPS 定位测量直接获取的坐标成果为_WGS-84_坐标系下的坐标。

二、简答题（每题5分，共301. ● 点O 为设站点，OA 在地面定出OB 方向；● 在O ● 先盘左照准点A 部，使水平角读数增加β● 再盘右照准点A ，并在视线方向，接近B1● 取B1和B2连线中点B ，∠AOB 就是所要测设的水平角。

2. 缓和曲线的作用是什么？曲线测设有那些常用方法以及其适用条件是什么？● 缓和曲线是直线与圆曲线之间的过渡曲线，目的是减缓车轮对外轨超高带来的外轨内侧离心冲击力，保证行车安全；● 曲线测设的常用办法有：偏角法、切线支距法和长弦偏角法；● 偏角法有校核，但有误差积累，适用于山区；支距法简单，误差不积累，但曲线点相互独立不易发现错误，适用于平坦地区及支距较小的曲线；长弦偏角法精度高、速度快，适用任何地区。

3. 简要叙述圆曲线交点落水时，利用副交点测设圆曲线主点的方法。

● 因交点不便或不能到达，需要用副交点代替交点进行曲线测设； ● 通常在2条切线方向上靠近交点的位置确定两个相互通视的副交点；● 通过在副交点处的测角和量边，可以推算出副交点到直圆点和圆直点的距离，从而通过边长放样的方式确定直圆点和圆直点；密封装订线密封装订线班 级：学 号：姓 名：密封装订线1●同理，可以推算出副交点到曲中点的距离和方位，通过极坐标法的拨角和量距确定曲中点。

班 级 学 号 姓 名二、单项选择题（每小题2分，共20分）1.下列方法中，不是用来减弱系统误差影响的措施是（C ）A、水准测量中保持前后视距相等B、对钢卷尺测量结果施加三项改正C、多次测量取平均值D、精确检验和校正仪器2.大地水准面是通过（ C ）的水准面。

A、中央子午线B、地球椭球面C、平均海水面D、赤道3.已校正好的水准仪圆水准器气泡居中，表示（D ）。

A、视准轴已水平B、竖轴与视准轴垂直C、管水准轴水平D、竖轴铅垂4.由于经纬仪的轴线关系不严格而产生的误差中，下列哪一项不能通过盘左盘右观测减弱或消除（ A ）。

A、水准管轴不垂直竖轴B、视准轴不垂直横轴C、横轴不垂直竖轴D、度盘偏心误差5.已知直线AB两端点的坐标分别为A（123.92，869.57）和B（55.69，256.29），则AB的坐标方位角为（ B ）。

A、83゜39′06″B、263゜39′06″C、263゜20′54″D、83゜20′54″6.在测内角的闭合导线和测左角的附合导线计算中，如果各角度为等精度观测，则角度闭合差的调整原则为（ C ）。

A、反符号平均分配B、与角度大小正比例反符号分配C、与各边长的距离正比例反符号分配D、与各边长的距离反比例反符号分配7.经纬仪测两个水平角，A角大小为10゜20′30″，B角大小为30゜20′30″，中误差均为±7″，二者的精度（ C ）。

A、A角精度高B、B角精度高 C.、精度相同D、无法比较8.已知标准尺的平量尺长方程式为lt标＝30+0.004+1.25×10-5×30×（t-20℃）,待检钢尺名义长度为30m，当两尺终端对齐后，待检尺比标准尺长0.003m，比较时的温度为10℃，则待检尺的尺长改正数为（ A ）。

A、+0.007mB、-0.001mC、0.001mD、-0.005m9.用经纬仪观测水平角时，尽量照准目标的底部，其目的是为了消除（C）误差对测角的影响。

第一次作业：三、主观题（共6 道小题>28.单推单溜答：单推单溜: 只配备一台驼峰机车且改编工作量不大的编组站上采用的驼峰作业方案。

29. 货车集结过程答：货车集结过程: 在技术站上为编组某一到达站<又称去向）的出发列车< 或车组），由于在重量或长度上有一定的要求，因而使陆续进入调车场的货车有先到等待后到凑集满重或满长的过程，称为货车集结过程。

30.铁路运输与其它运输方式相比较具有哪些特点？答：铁路运输与其他运输方式相比较，具有以下特点：<1）受地理条件的限制较小；<2）能担负大量的客货运输任务；<3）运输成本较低，投资效果较高；<4）有较高的送达速度；<5）受气候条件的影响小，能保证运输的准确性与经常性。

31.简述车站接<发）车工作正常的作业程序答：车站接车时办理的作业有：<1）办理区间闭塞；<2）准备接车进路；<3）开放进站信号；<4）接交行车凭证<不使用自动闭塞和半自动闭塞时）；<5）在指定地点迎接列车。

车站发车时办理的作业有：<1）办理区间闭塞；<2）准备发车进路；<3）开放岀站信号；<4）接交行车凭证<不使用自动闭塞和半自动闭塞时）；<5）迎送列车及指示发车；32.技术站办理的货物列车和货车有哪些种类？并简述有调中转车的技术作业过程答：技术站办理的货物列车有：无改编中转列车、部分改编中转列车、到达解体列车和自编出发列车。

技术站办理的货车有：有调中转车、无调中转车和货物作业车。

有调中转车的技术作业过程为：到达作业、解体作业、集结过程、编组作业和出发作业。

33.推送调车法与溜放调车法有什么不同？各有什么优缺点？答：推送调车法是使用机车将车辆由一股道调移到另一股道，在调动过程中不摘车的调车方法。

其特点：消耗的调车时间较长，效率较低，但比较安全。

溜放调车法是使用机车推送列车到达一定速度后摘钩制动，使摘解得车组借获得动能溜放到指定地方的调车方法。

《工程测量(A2)》期末考试试卷1、填空题(共10小题，每题2分，共20分）(1)平面点位的测设方法有____________________________________________等。

(2)在设计隧道控制网时首要考虑的问题是_________________________________。

(3)全球定位系统由_________________、_________________和_______________三部分组成。

(4)GPS测量的优点有_______________________________________________________________________________________________________________________________________ _。

(5)线路直线段上的线路控制桩有__________________________________________。

(6)施工控制测量的内容，分为_________________________________________两部分。

(7)带缓和曲线的园曲线综合要素是_________________________________________________________________________________。

(8)一建筑物高30m，该建筑物的倾斜位移值为130mm，则该建筑物的倾斜度为________。

(9)建筑物变形观测的频率取决于__________和______________。

(10)测设和测绘的区别是____________________________________________________________________________________________________________________________________ ___。

工程测量AⅡ试题(A)学号：姓名：得分：一.填空（3分×6=18分）1.测设和测绘的区别是两者是一个相反的过程，前者是将图上设计好的建筑物标定于实地，而后者是把地表的地物地貌通过量测，取得数据并绘制成图（或建立地形数据库）。

2.铁路新线定测阶段的主要测量工作有中线测量（放线与中桩测设），水准点高程测量，中桩高程测量，横断面测量。

3.用偏角法详细测设曲线时,当置镜点到测设点的曲线走向为左转时,其测设点的偏角(水平度盘读数)应为反拨。

4. 全天候的实时定位，测点间不要求通视，高精度的相对定位等是全球定位系统(GPS)的几大优点。

5.桥梁施工测量的内容包括桥梁施工控制网的测量，桥轴线长度的测定，墩台中心的定位，桥墩台纵横轴线的测设及墩台细部放样、梁部放样。

6.按变形性质分，建筑物的变形可分为静态和动态变形两类。

其中对静态类变形，通常采用周期性重复观测的方法求取变形量。

二．单选题（将正确答案填入括号内）（2分×8=16分）1．当地面平坦，量距方便，且待测点与控制点（或已知点）间距离小于一整（钢）尺长时，这时常采用（ D ）测设点位。

１２A ．极坐标法B ．直角坐标法C ．角度交会法D ．距离交会法 2．下列各项测量工作中，不属于初测阶段的测量工作是（ C ）。

A ．导线测量 B ．线路水准点高程测量 C ．中线测量 D ．地形测量3.若C 点坐标为m X C 300.50=,m Y C 620.90=, D 点坐标为m X D 040.36-=,m Y D 960.176=,则CD 边的坐标方位角 CD α 为（ B ）。

A ．45°B ．135°C ．225°D ．315°4．在长度大于10公里的特长隧道的洞外平面控制测量中，最优的方法应该是（ C ）。

A ．三角网 B ．光电导线环 C ．GPS D ．边角网5．某带有缓和曲线的圆曲线，其交点（JD ）里程为DK2+365.20，该曲线全长为280.50m ，主切线T 长为143.40m ，里程从ZH 至HZ 为增加。

第1次作业四、主观题(共8道小题)18.用力法作图示结构的M图，EI＝常数。

参考答案：建立力法方程：绘单位弯矩图和荷载弯矩图，求系数和自由项，求解出，即由叠加原理作出最后弯矩图。

19.用力法计算，并绘图示结构的M图。

EI = 常数。

参考答案：建立力法方程：绘单位弯矩图和荷载弯矩图，求系数和自由项，求解出，即20.用位移法作图示结构M图，各杆线刚度均为i，各杆长为l 。

参考答案：21.已知图示结构在荷载作用下结点A产生之角位移（逆时针方向），试作M图。

参考答案：22.图（a）所示结构，选取图（b ）所示的力法基本结构计算时，其。

参考答案：23.图示结构用位移法求解时典型方程的系数r22为。

参考答案：24.图示排架结构，横梁刚度为无穷大，各柱EI相同，则F N2＝。

参考答案：F P／225.图示刚架，已求得B点转角＝0.717/ i ( 顺时针）, C 点水平位移＝ 7.579/ i （），则＝，＝。

参考答案：－13.9；－5.68第二次作业四、主观题(共8道小题)15.用先处理法写出图示结构的结构刚度矩阵K，E =常数。

不计轴向变形影响。

参考答案：16.试求图示结构原始刚度矩阵中的子块K22的4个元素。

已知各杆件在整体坐标系中的单元刚度矩阵为：参考答案：17.求图示结构的自由结点荷载列阵F18.已用矩阵位移法求得图a所示结构单元③的杆端力(整体坐标)为参考答案：19.在矩阵位移法中，处理位移边界条件时有以下两种方法，即和，前一种方法的未知量数目比后一种方法的。

参考答案：先处理法；后处理法；少 ( 或：后处理法，先处理法，多 )20.矩阵位移法中，单元的刚度方程是表示与的转换关系。

参考答案：杆端力；杆端位移21.局部坐标系中自由单元刚度矩阵的特性有、。

参考答案：奇异性；对称性22.结构原始刚度矩阵中，元素K45的物理意义就是＝1时，所应有的数值。

参考答案：；在方向产生的力第三次作业四、主观题(共11道小题)14.图示体系各杆EI、l 相同，不计各杆自重。

工程测量A第一次作业（测洞顶时，水准尺由觀敬≡原理：a-b, •= -2」靑酬-L512准=一3方玄⅛13 = 1.176w -1.673m = -0.497m⅛ =1.972w + 2.041w = 4.0Bm l⅛4 =-0.75 Im-1.573m =-2.324w ÷J则有』H i = 527.646w J H1 = 527Λ49m f =53L162m, H4 = 528.838m12.水准测量中，为什么一般要求前后视距尽量相等？答：因为保持前后视距相等，可以消除仪器角的影响，并尽可能地消减地球曲率和大气折光的影响。

13.经纬仪上有几对制动、微动螺旋？它们各起什么作用？如何正确使用它？答：（1）经纬仪上有两对制动、微动螺旋，分别是照准部制动与微动螺旋和望远镜制动与微动螺旋。

（2）照准部制动、微动螺旋一般是控制水平方向的精确照准，望远镜制动、微动螺旋一般是控制竖直方向的精确照准。

（3）两者在使用时，先松开制动螺旋，粗略照准目标，再关紧制动螺旋后，用微动螺旋进行精确照准目标。

测站竖盘位置目标水平度盘读数半测回角值一测回角值草图盘左A 130° 8.1 ,/ AB 190 ° 15.4'/盘右B 10° 16.3' BA 310° 8.7'二、主观题（共20道小题）11.已知水准点5的高程为531.272米，四次测量隧道洞内各点高程的过程和尺读数如下图所示倒置），试求1、2、3、4点的高程。

测站€标存 水平度盘读SP半测Ja 角如 —>W⅛1P草塾A÷η130⅛g.l^60β73,^6O o 7.45,^ 或 60°07r 27*^19O o 154^10o 16.3r ^6O O 7.6ΓPA÷1310c 08.7^15. 相邻两导线点坐标之差称坐标增量。

16. 高程控制测量的主要方法有水准测量和三角高程测量17•已知边长和坐标方位角，求坐标增量的计算称为坐标正算。

西南交通大学工程测量主观题学号：姓名：班级：学习中心：犀浦学习中心工程测量A 第一次作业二、主观题(共20道小题)11. 已知水准点5的高程为531.272米，四次测量隧道洞各点高程的过程和尺读数如下图所示（测洞顶时，水准尺倒置），试求1、2、3、4点的高程。

12. 水准测量中，为什么一般要求前后视距尽量相等？答：因为保持前后视距相等，可以消除仪器角的影响，并尽可能地消减地球曲率和大气折光的影响。

13. 经纬仪上有几对制动、微动螺旋？它们各起什么作用？如何正确使用它？答：（1）经纬仪上有两对制动、微动螺旋，分别是照准部制动与微动螺旋和望远镜制动与微动螺旋。

（2）照准部制动、微动螺旋一般是控制水平方向的精确照准，望远镜制动、微动螺旋一般是控制竖直方向的精确照准。

（3）两者在使用时，先松开制动螺旋，粗略照准目标，再关紧制动螺旋后，用微动螺旋进行精确照准目标。

14. 由下表列出的水平角观测成果，计算其角度值。

15. 相邻两导线点坐标之差称坐标增量。

16. 高程控制测量的主要方法有水准测量和三角高程测量。

17. 已知边长和坐标方位角，求坐标增量的计算称为坐标正算。

18. 根据表中所列数据，试进行附合导线角度闭合差的计算和调整，并计算各边的坐标方位角。

19.相邻两等高线高程之差称为高差20.地面的高低变化和起伏形状称为地貌21.测定碎部点平面位置的基本方法有极坐标法、直角坐标法、角度交会法、距离交会法22.象限角的取值围是：大于等于0度且小于等于90度（或[0°，90°]）。

23.地形图符号按照比例尺可分为比例符号、非比例符号和半依比例符号。

24.水准测量时对前后视距的要尽可能相等。

25.经纬仪进行测量前的安置工作包括对中和整平两个主要步骤。

26.测量的基本工作为测量角度、测距和测高差。

27.进行视线倾斜的视距测量时，除了需要读取上下丝读数以外，还要测垂直角。

28.地图比例尺是线段图上距离与实地距离的比值的比值。

21．变形观测的目的是建筑物安全性预测和预报、检验设计和施工的质量、验证和完善设计理论。

22．建筑物变形的表现形式有水平位移、垂直位移、倾斜、挠曲、扭转、裂缝。

23．水平位移观测方法有前方交会、侧方交会、极坐标法、导线法、引张线法。

24．全球定位系统由GPS卫星星座(空间部分)、地面监控系统(地面控制部分)和GPS 信号接收机(用户设备部分)三部分组成。

25．GPS相对定位的作业模式有单点定位、基线测量、差分动态测量、实时动态测量等，或静态相对定位、快速静态相对定位、准动态相对定位、动态相对定位、实时动态相对定位、局域差分GPS、广域差分GPS等。

26．GPS测量的优点有测站间无需通视、高精度、观测时间短、经济效益高、提供三维坐标、作业自动化程度高、操作简便、全天候作业、作用范围和跨度大、功能多、提供实时定位、用途广泛。

二.单选题1．当待测设点与控制点间不便量距，又无测距仪时，可用（C ）法测设点的平面位置。

A）直角坐标法B）极坐标法C）角度交会法D）距离交会法2．下列各项测量工作中，（C ）是初测和定测阶段都需做的。

A）导线测量B）中线测量C）线路水准点高程测量D）地形测量3．已知E、F两点间的纵坐标增量ΔX EF = -50.00m，横坐标增量为ΔY EF＝100.00m，则其坐标方位角为（ C ）。

A）-63°26′06″B）296°33′54″C）116°33′54″D）27°33′54″4．某带有缓和曲线的圆曲线，其交点（JD）里程为DK2+643.00，该曲线全长为360.20m，主切线T长为183.44m，里程从ZH至HZ为增加，则HZ的里程为（ B ）。

A）DK2+826.44 B）DK2+819.76 C）DK2+459.56 D）DK2+639 5．能够将隧道洞外平面控制和高程控制合二为一的测量方法是（C ）。

A）GPS B）三角网C）光电导线环D）中线法6．为了计算和使用方便，桥梁施工控制网一般都采用（C ）。

2012年4月份考试工程测量第一次作业一、填空题（本大题共30分，共 10 小题，每小题 3 分）1. 闭合水准路线高差闭合差的计算公式为 ______ 。

2. 用测回法观测水平角,可以消除仪器误差中的 ______ 、 ______ 、______ 。

3. 微倾水准仪精平操作是旋转 ______ 使水准管的气泡居中,符合影像符合。

4. 从A到B进行往返水准测量,其高差为:往测3.625m;返测-3.631m,则A、B 之间的高差为 ______ 。

5. 某直线的坐标方位角为303°20′，则它的反方位角为 ______ 。

6. 水平角观测有 ______ 和 ______ 两种方法。

7. 经纬仪在检、校中，视准轴应垂直于横轴的检验有两种方法。

它们分别为______ 和 ______ 。

8. 精密钢尺量距应进行的三项改正计算是 ______ 、 ______ 、 ______9. 水准测量高差闭合的调整方法是将闭合差反其符号,按各测段的 ______ 成比例分配或按 ______ 成正比例分配10. 水准测量中，转点的作用是 ______ ，在同一转点上，既有 ______ ，又有 ______ 读数二、名词解释题（本大题共20分，共 5 小题，每小题 4 分）1. 竖直角2. 直线定线3. 水准管分划值4. 水准面5. 视差三、计算题（本大题共30分，共 3 小题，每小题 10 分）1. 整理表9中水平角的观测记录。

2. 按图2中所列数据，在表1中计算未知点高程。

已知HA=100.000m，已知HB=102.025。

3. 图中所示五边形各内角分别是：=95°，=130°，=65°，=128°，=122°，1-2边的坐标方位角为60°，计算其它各边的坐标方位角。

四、简答题（本大题共20分，共 4 小题，每小题 5 分）1. 望远镜的目镜调焦螺旋和望远的物镜对光螺旋有什么作用?2. 测量竖直角时，每次竖直度盘读数前为什么应先使竖盘水准管气泡居中，然后再读数?3. 直线定向与直线定线有何区别？4. 如何利用脚螺旋对经纬仪精确整平？答案：一、填空题（30分，共 10 题，每小题 3 分）1.参考答案：解题方案：评分标准：2.参考答案：视准轴不垂直于横轴的误差横轴不垂直于竖轴的误差度盘偏心误差解题方案：评分标准：3.参考答案：微倾螺旋解题方案：评分标准：4.参考答案：3.628m解题方案：评分标准：5.参考答案：123°20′解题方案：评分标准：6.参考答案：测回法方向观测法解题方案：评分标准：7.参考答案：盘左盘右法四分之一法解题方案：评分标准：8.参考答案：尺长改正温度改正倾斜改正解题方案：评分标准：9.参考答案：距离测站数解题方案：评分标准：10.参考答案：传递高程本站前视读数下站后视读数解题方案：评分标准：二、名词解释题（20分，共 5 题，每小题 4 分）1.参考答案：同一竖直面内，一点至观测目标的方向线与水平线之间的夹角，用α表示。

西南交通大学工程测量主观题学号：姓名：班级：学习中心：成都犀浦学习中心工程测量A 第一次作业二、主观题(共20道小题)11. 已知水准点5的高程为531.272米，四次测量隧道洞内各点高程的过程和尺读数如下图所示（测洞顶时，水准尺倒置），试求1、2、3、4点的高程。

12. 水准测量中，为什么一般要求前后视距尽量相等？答：因为保持前后视距相等，可以消除仪器角的影响，并尽可能地消减地球曲率和大气折光的影响。

13. 经纬仪上有几对制动、微动螺旋？它们各起什么作用？如何正确使用它？答：（1）经纬仪上有两对制动、微动螺旋，分别是照准部制动与微动螺旋和望远镜制动与微动螺旋。

（2）照准部制动、微动螺旋一般是控制水平方向的精确照准，望远镜制动、微动螺旋一般是控制竖直方向的精确照准。

（3）两者在使用时，先松开制动螺旋，粗略照准目标，再关紧制动螺旋后，用微动螺旋进行精确照准目标。

14. 由下表列出的水平角观测成果，计算其角度值。

15. 相邻两导线点坐标之差称坐标增量。

16. 高程控制测量的主要方法有水准测量和三角高程测量。

17. 已知边长和坐标方位角，求坐标增量的计算称为坐标正算。

18. 根据表中所列数据，试进行附合导线角度闭合差的计算和调整，并计算各边的坐标方位角。

19.相邻两等高线高程之差称为高差20.地面的高低变化和起伏形状称为地貌21.测定碎部点平面位置的基本方法有极坐标法、直角坐标法、角度交会法、距离交会法22.象限角的取值范围是：大于等于0度且小于等于90度（或[0°，90°]）。

23.地形图符号按照比例尺可分为比例符号、非比例符号和半依比例符号。

24.水准测量时对前后视距的要求是尽可能相等。

25.经纬仪进行测量前的安置工作包括对中和整平两个主要步骤。

26.测量的基本工作为测量角度、测距和测高差。

27.进行视线倾斜的视距测量时，除了需要读取上下丝读数以外，还要测垂直角。

28.地图比例尺是线段图上距离与实地距离的比值的比值。
