肖特基二极管（Schottky Diode）是一种具有低功耗、大电流、超高速特性的半导体器件。
它不是利用P型半导体与N型半导体接触形成PN结原理制作的，而是利用金属与半导体接触形成的金属半导体结原理制作的。
因此，SBD也称为金属半导体（接触）二极管或表面势垒二极管，它是一种热载流子二极管。
肖特基二极管的参数表通常包括以下内容：1. VF（Forward Voltage Drop）：正向压降。
这是肖特基二极管在正向导通时，从阳极到阴极的电压降。
通常情况下，VF的值较低，大约在0.4V到0.7V之间。
2. VFM（Maximum Forward Voltage Drop）：最大正向压降。
这是设备在正向工作时所能承受的最大电压。
VFM决定了二极管是否能在特定电路中进行可靠的操作。
3. VBR（Reverse Breakdown Voltage）：反向击穿电压。
这是肖特基二极管在反向偏置时，能够承受的最大电压，超过这个电压会导致器件损坏。
4. VRRM（Peak Reverse Voltage）：峰值反向电压。
这是设备在反向工作时所能承受的最大电压。
VRRM通常高于VBR，以确保器件在正常操作中不会因反向电压而损坏。
5. VRsM（Non-Repetitive Peak Reverse Voltage）：非反复峰值反向电压。
这是设备在非反复模式（如单次脉冲）下所能承受的最大反向电压。
6. VRwM（Reverse Working Voltage）：反向工作电压。
这是设备在反向偏置时能够安全工作的电压。
7. Vpc（Maximum DC Blocking Voltage）：最大直流截止电压。
这是肖特基二极管能够承受的最大直流电压，用于防止器件因过压而损坏。
8. Trr（Reverse Recovery Time）：反向恢复时间。
这是肖特基二极管从反向偏置到正向偏置的恢复时间，通常很短，大约在几纳秒到几十纳秒之间。
以下是一个典型的肖特基二极管规格书包含的信息：
产品名称和型号：如1N5817等。
电气特性：
正向电压（VF）：指二极管在正向工作时的电压，通常在0.2至1.5伏之间。
反向电压（VR）：指二极管在反向工作时的最大电压，通常在20至200伏之间。
正向电流（IF）：指二极管在正向工作时的最大电流，通常在1至10安培之间。
反向漏电流（IR）：指二极管在反向工作时的最大漏电流，通常在数微安至数毫安之间。
瞬态响应时间：指二极管在电压或电流瞬间变化时从低电平到高电平的响应时间，通常在数纳秒至数微秒之间。
封装类型：肖特基二极管常见的封装类型有DO-41、TO-220等。
温度特性：二极管的电气特性会受到温度的影响，因此规格书中会标明温度特性，如最大工作温度等。
应用范围：肖特基二极管常用于开关电源、电机驱动、逆变器等电路中，规格书中会标明适用的应用范围。

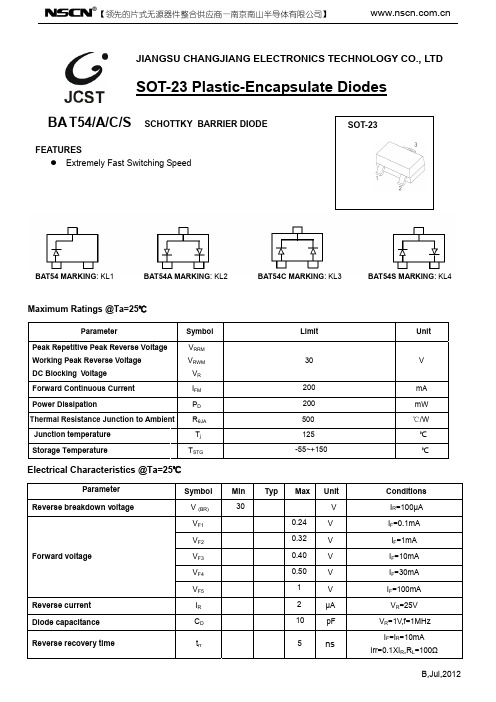

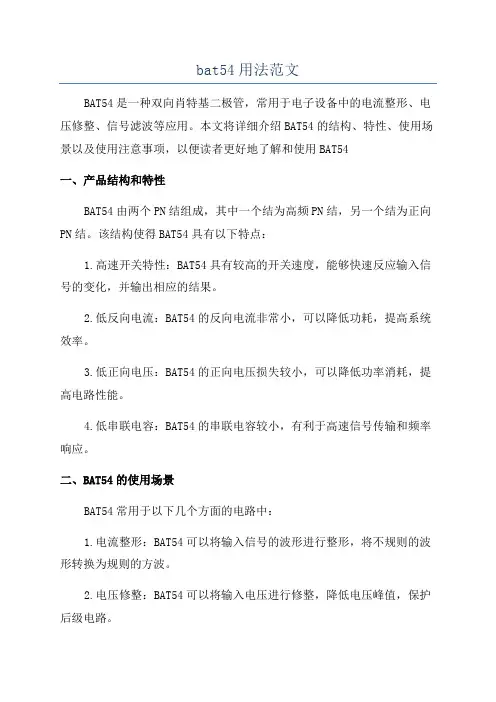

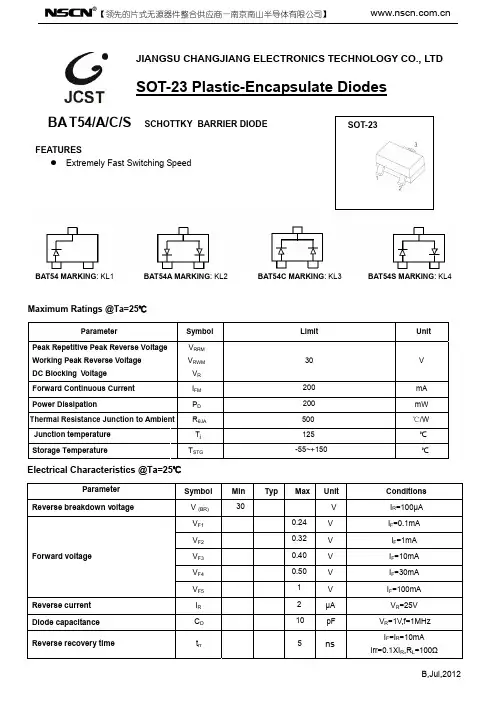

bat54用法范文BAT54是一种双向肖特基二极管，常用于电子设备中的电流整形、电压修整、信号滤波等应用。
本文将详细介绍BAT54的结构、特性、使用场景以及使用注意事项，以便读者更好地了解和使用BAT54一、产品结构和特性BAT54由两个PN结组成，其中一个结为高频PN结，另一个结为正向PN结。
该结构使得BAT54具有以下特点：1.高速开关特性：BAT54具有较高的开关速度，能够快速反应输入信号的变化，并输出相应的结果。
2.低反向电流：BAT54的反向电流非常小，可以降低功耗，提高系统效率。
3.低正向电压：BAT54的正向电压损失较小，可以降低功率消耗，提高电路性能。
4.低串联电容：BAT54的串联电容较小，有利于高速信号传输和频率响应。
二、BAT54的使用场景BAT54常用于以下几个方面的电路中：1.电流整形：BAT54可以将输入信号的波形进行整形，将不规则的波形转换为规则的方波。
2.电压修整：BAT54可以将输入电压进行修整，降低电压峰值，保护后级电路。
3.信号滤波：BAT54可以将输入信号中的杂散噪声去除，提高信号质量。
4.快速开关：BAT54的高速开关特性使其可以用于快速开关电路，如开关电源、数码电路等。
三、BAT54的使用注意事项在使用BAT54时，需要注意以下几点：1.极性注意：BAT54是一种双向二极管，具有正向和反向两个极性。
在使用前要仔细查看产品数据手册，确保正确连接。
2.最大额定电流：BAT54的最大额定电流是有限制的，过高的电流可能导致器件损坏。
在设计电路时，应该根据实际需求选择合适的电流。
3.温度特性：BAT54的工作温度范围也是有限制的，过高的温度可能导致器件性能下降甚至损坏。
应尽量保持在指定的温度范围内使用。
4.储存和包装条件：BAT54应存放在干燥、无腐蚀性气体的环境中，避免接触湿气和化学物质。
在搬运和使用时要避免碰撞和振动，防止器件损坏。
5.正确焊接：在焊接BAT54时，要保证焊接温度和时间的控制，避免过高温度和过长时间对器件造成伤害。
肖特基二极管参数
肖特基二极管是一种特殊的二极管，由德国科学家沃爾夫冈·肖特基
在20世纪20年代开发出来。
它与普通PN结二极管相比具有更高的速度
和更低的反向漏电流。
肖特基二极管的参数包括导通压降、正向电阻、反
向漏电流、速度、能耗和可靠性等。
首先，肖特基二极管的导通压降通常比普通PN结二极管低。
这意味
着在正向偏置时，肖特基二极管可以更快速地导通，从而减小开关时间和
功耗。
其次，肖特基二极管的正向电阻相对较小。
这意味着在正向偏置时，
肖特基二极管可以更快速地通过电流，从而减小电压损失和功耗。
同时，肖特基二极管的反向漏电流相对较低。
这意味着在反向偏置时，肖特基二极管的漏电流很小，可以减小功耗和热损耗。
另外，肖特基二极管还具有较高的速度。
这是由于它的PN结处没有
扩散区域，从而减小了载流子的传输时间，提高了开关速度。
此外，肖特基二极管的能耗相对较低。
这是由于它的导通压降和正向
电阻较小，从而减小了功耗和热损耗。
最后，肖特基二极管在高温环境下也有很好的可靠性。
这是由于其结
构和材料的特性使得它具有较好的热稳定性和长寿命。
总之，肖特基二极管的参数使得它在许多领域中得到了广泛应用，例
如高速开关电路、功率电子、时钟和数字电路等。
它的高速度、低能耗、
低反向漏电流以及较高的可靠性都使得它成为了现代电子器件中重要的组
成部分之一。

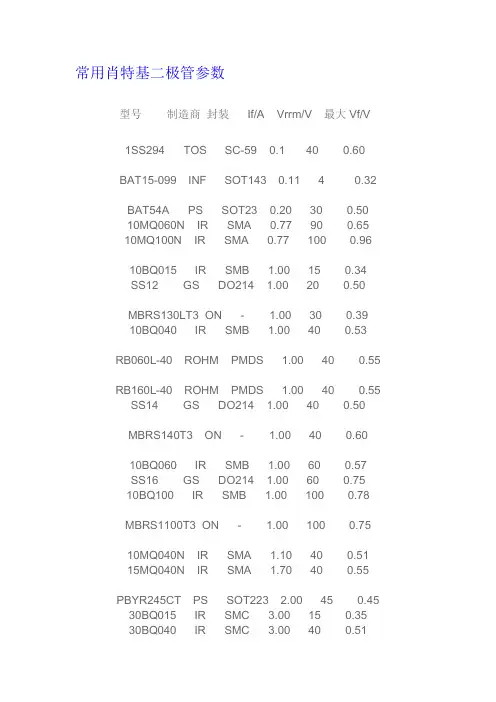

[常用肖特基二极管参数]常用肖特基二极管参数篇一: 常用肖特基二极管参数型号制造商封装If/A Vrrm/V 最大Vf/V1SS294 TOS SC-59 0.1 40 0.60BA T15-099 INF SOT143 0.11 4 0.32BA T54APSSOT23 0.20 30 0.5010MQ060NIRSMA0.77 90 0.6510MQ100NIRSMA0.77 100 0.9610BQ015 IRSMB1.00 15 0.34SS12GSDO2141.00 20 0.50MBRS130L T3ON-1.00 30 0.3910BQ040 IRSMB1.00 40 0.53RB060L-40 ROHMPMDS 1.00 40 0.55 RB160L-40 ROHMPMDS 1.00 40 0.55 SS14GSDO2141.00 40 0.50MBRS140T3 ON-1.00 40 0.6010BQ060 IRSMB1.00 60 0.57SS16GSDO2141.00 60 0.7510BQ100 IRSMB1.00 100 0.78 MBRS1100T3ON-1.00 100 0.7510MQ040NIRSMA1.10 40 0.5115MQ040NIRSMA1.70 40 0.55PBYR245CT PSSOT223 2.00 45 0.45 30BQ015 IRSMC3.00 15 0.3530BQ040 IRSMC3.00 40 0.5130BQ060 IRSMC3.00 60 0.5830BQ100 IRSMC3.00 100 0.79 STPS340USTM SOD6 3.00 40 0.84 MBRS340T3 ON-3.00 40 0.52RB051L-40 ROHMPMDS 3.00 40 0.45 MBRS360T3 ON-3.00 60 0.7030WQ04FNIRDPAK 3.30 40 0.6230WQ06FNIRDPAK 3.30 60 0.7030WQ10FNIRDPAK 3.30 100 0.91 30WQ03FNIRDPAK 3.50 30 0.52 50WQ03FNIRDPAK 5.50 30 0.53 50WQ06FNIRDPAK 5.50 60 0.576CWQ06FNIRDPAK 6.60 60 0.586CWQ10FNIRDPAK pr6.60 100 0.81 1N5817ON轴向1.00 20 0.751N5818ON轴向1.00 30 0.55SB130 GS轴向1.00 30 0.501N5819ON轴向1.00 40 0.60MBR150ON轴向1.00 50 1.00MBR160ON轴向1.00 60 1.00 11DQ10IR轴向1.10 100 0.85 11DQ04IR轴向1.10 40 0.5511DQ05IR轴向1.10 50 0.5811DQ06IR轴向1.10 60 0.58 MBRS340TR IRSMC3.00 40 0.43 1N5820ON轴向3.00 20 0.851N5821ON轴向3.00 30 0.381N5822ON轴向3.00 40 0.52 MBR360ON轴向3.00 60 1.00 SS32GSDO2143.00 20 3.00SS34GSDO2143.00 40 0.5031DQ10IRDO2013.30 100 0.85 SB530 GS轴向5.00 30 0.57 SB540 GSDO2015.00 40 0.57 50SQ080 IR轴向5.00 80 0.66 50SQ100 IR轴向5.00 100 0.66 MBR735GSTO2207.50 35 0.84 MBR745GSTO2207.50 45 0.84 MBR745IRTO2207.50 45 0.84 80SQ040 IR轴向8.00 40 0.53 STQ080IRTO2208.00 80 0.728TQ100TO2208.00 100 0.7280SQ040 IR轴向8.00 40 0.5380SQ035 IRDO204AR8.00 35 0.53 HFA16PA60CIRTO247CT8.00 600 1.70 95SQ015 轴向9.00 15 0.3190SQ040 轴向9.00 40 0.4810TQ045 TO22010.00 45 0.57MBR1035 GSTO22010.00 35 0.84 MBR1045 ONTO22010.00 45 0.84 STPS1045F ONISO220 10.00 45 0.64 MBR2060CT ONTO22010.00 60 0.85MBR1060 ONTO22010.00 60 0.95 PBYR10100 PSTO22010.00 100 0.70 10TQ040 IRTO22010.00 40 0.57 MBR1045 IRTO22010.00 45 0.8410CTQ150-1IRD2pak10.00 150 0.73 40L15CTSIRD2pak10.00 150 0.4185CNQ015A IRD6180.00 15 0.32 150K40A IRD08150.00 400 1.3312CTQ040 IRTO220 12.00 45 0.73 MBR1545CTIRTO220 pr15.00 45 0.72 MBR1660GSTO220 16.00 60 0.7516CTQ080 IRTO220 pr16.00 80 0.72 16CTQ100 IRTO220 pr16.00 100 0.72 16CTQ100-1 IRD2Pak 16.00 100 0.72 18TQ045ONTO220 18.00 45 0.60 HFA16PB120 IRTO247 16.00 1200 3.00 MBR1645IRTO220AC 16.00 45 0.63 19CTQ015 IRTO220 19.00 15 0.3620CTQ045 IRTO220 pr20.00 45 0.64 20TQ045IRTO220 20.00 45 0.57MBR2045CTIRTO220 pr20.00 45 0.84 MBR2090CTIRTO220 pr20.00 90 0.80MBR20100CT IRTO220 pr20.00 100 0.80 MBR20100CT-1IRTO262 20.00 100 0.80 MBR2080CTIRTO220AB 20.00 80 0.85 MBR2545CTIRTO220AB 30.00 45 0.82 MBR3045WTIRTO247 30.00 4532CTQ030 IRTO220 pr30.00 30 0.4932CTQ303-1 IRD2Pak 30.00 30 0.4930CPQ060 IRTO220 pr30.00 60 0.6230CPQ080IRTO247AC 30.00 80 0.8630CPQ100IRTO247 pr30.00 100 0.8630CPQ150 IRTO247 pr30.00 150 1.0040CPQ040 IRTO247 pr40.00 40 0.49 40CPQ045 IRTO247 pr40.00 45 0.49 40CPQ050 IRTO247AA 40.00 50 0.53 40CPQ100 IRTO247 pr40.00 100 0.77 40L15CTIRTO220AB 40.00 15 0.53 47CTQ020 IRTO220 40.00 20 0.34 48CTQ060 IRTO220 40.00 60 0.58 40L15CWIRTO247 40.00 15 0.5242CTQ030 IRTO220 40.00 30 0.38 40CTQ045 IRTO220 40.00 45 0.68 40L45CWIRTO247 40.00 45 0.7040CPQ060 ONTO247 40.00 60 0.68 MBR4045WTIRTO247 40.00 45 0.59 MBR4060WTIRTO247 40.00 60 0.77 43CTQ100 IRTO220 40.00 100 0.98 52CPQ030 IRTO247 50.00 30 0.38 MBR6045WTIRTO247pr 60.00 45 0.73 STPS6045CPIONTOP3I 60.00 45 0.84 65PQ015IRTO247 65.00 15 0.5072CPQ030 IRTO247AC 70.00 30 0.51 85CNQ015 IRD61 80.00 15 0.3283CNQ100 IRD61 80.00 100 0.6780CPQ020 IRTO247 80.00 20 0.3282CNQ030AIRD61 80.00 30 0.3782CNQ045AIRD61 80.00 45 0.4783CNQ100AIRD61 80.00 100 0.67120NQ045IRHALFPAK 120.00 45 0.52 125NQ015 IRD67 120.00 15 0.33122NQ030 IRD67 120.00 30 0.41STPS16045TVONISOTOP 160.00 45 0.95 182NQ030 IRD67 180.00 30 0.41200CNQ040IRTO244AB 200.00 40 0.54 200CNQ045IRTO244AB 200.00 45 0.54200CNQ030IRTO244AB 200.00 30 0.48 STPS24045TVONISOTOP 240.00 45 0.91 203CMQ080IRTO244 200.00 80 1.03 240NQ045 IRHALFPAK 240.00 45 0.55 301CNQ045IRTO244 300.00 45 0.59 403CNQ100IRTO244AB 400.00 100 0.83 440CNQ030IRTO244AB 440.00 30 0.41 肖特基二极管肖特基二极管肖特基整流二极管型号额定IA VRRM V向峰值电压浪涌电流IFSM A反向恢复时间ns SB0200.6202010SB0300.6302010SB0400.64020101N581712025101N581813025101N58191402510SB1201204010SB1301304010SB1401404010SB150150405SB160160405 SR1201204020 SR1301304020 SR1401404020 SR1501504020 SR1601604020 SR1801804020 SR1A011004020 SB2202205020 SB2302305020 SB2402405020SB2502505020 SB2602605020 SR2202205010 SR2302305010 SR2402405010 SR2502505010 SR2602605010 SR2802805010 SR2A021005010 1N58203208020 1N582133080201N58223408020 SB3203208020 SB3303308020 SB3403408020 SB3503508010 SB3603608010 SR3203208020 SR3303308020 SR3403408020 SR3503508020 SR3603608020SR3803808020 SR3A031008020 SB52052015050 SB53053015050 SB54054015050 SB55055015025 SB56056015025 SR52052015050 SR53053015050 SR54054015050 SR55055015025SR56056015025SR58058015025SR5A0510015025篇二: 肖特基二极管原理和常用参数和检测方法肖特基二极管原理肖特基势垒二极管SBD是近年来间世的低功耗、大电流、超高速半导体器件。
