充电桩招标文件：技术要求充电桩招标文件：技术要求1.引言本招标文件的目的是为了选定一家合适的供应商，提供符合要求的充电桩设备和相关服务。
招标人希望借助本次招标能够满足充电桩的技术要求，并确保后续使用的安全和可靠性。
2.技术要求2.1 充电桩类型招标人要求供应商提供直流快速充电桩和交流普通充电桩两种类型，供选择购买。
直流快速充电桩要符合GB/T 18487.x-x标准，交流普通充电桩要符合GB/T 20234.x-x标准。
2.2 充电桩功率直流快速充电桩的功率要求为100kW以上，交流普通充电桩的功率要求为7kW以上。
2.3 充电桩接口充电桩需提供符合国家标准的车辆充电接口，包括GB/T 20234.x-x标准和GB/T 18487.x-x标准所规定的接口。
供应商需要确保充电桩接口的兼容性和稳定性。
2.4 充电桩安全性能充电桩需具备高可靠性和安全性能，符合GB/T 20234.x-x标准以及国家相关要求。
供应商应提供充电桩的安全保护装置和监控系统，以确保用户充电过程中的安全。
2.5 充电桩网络通信充电桩需要支持网络通信功能，能够与后台管理系统进行数据交互和监控。
供应商应提供相关的网络通信协议和接口文档，确保充电桩能够与招标人现有的系统对接。
2.6 充电桩维护和运维供应商需要提供充电桩的维护和运维方案，包括设备保养、故障排除和定期检测等。
供应商应提供相应的服务保障和培训，以确保充电桩设备的长期稳定运行。
3.附件本文档涉及的附件包括但不限于：●充电桩设备技术规格书●充电桩设备报价表●充电桩设备维护合同范本●充电桩设备安装示意图4.法律名词及注释●GB/T 18487.x-x标准：国家标准，规定了电动汽车用交流和直流快速充电设施的技术要求和测试方法。
●GB/T 20234.x-x标准：国家标准，规定了电动汽车交流充电设施的技术要求和试验方法。
1、充电桩技术要求：1.1由直流充电主机和直流充电终端两部分组成，直流充电主机容量包含120KW 可配套2直流充电终端使用。
1.2 直流充电主机：集直流充电模块、智能功率分配控制模块、监控模块、保护配电单元于一体，直流充电主机应采用落地式安装，离地间隙200mm以上，可同时提供多路直流输出，且每路输出功率动态可调。
1.3 直流充电终端：采用落地式安装，离地间隙200mm以上，通过线缆与主机相连，采用彩色触摸屏，可方便查看当前的充电状态，配置充电枪，终端具有IC 卡读卡装置，具有急停开关安全防护功能，急停开关。
2、充电桩功率模块技术要求：2.1 单模块功率高达30KW，直流输出电压50-750VDC，300-750VDC之间恒功率输出；2.2 具有冷热风道分离散热系统，功率模块有独立的散热风道，与控制电路散热分开；充电控制软件具有保护功能。
3、直流充电主机：3.1 支持多路输出：采用多路输出方式，每台主机可同时输出多路，为多辆新能源车辆提供充电服务；3.2 智能功率分配：在总功率不变的情况下，分体式充电机能根据充电车辆的要求，智能识别车辆电压，在各分机间进行功率的智能分配；3.3 提升系统性能：智能化管理，智能化模块调度，通过动态调节系统输出；3.4 多兼容充电：设备输出电压范围为50-750VDC，同时为不同品牌的新能源车辆提供快速充电服务；3.5 自识别充电：支持自识别充电，充电策略可在运营后台进行设置，并依据此策略对通过识别的车辆充电；3.6 模块化结构，便于扩展：直流充电主机采用模块化结构，扩展升级方便，工期短，维修快速；3.7 散热设计：宽温度范围适应能力、具有独立的散热风道，功率散热与控制电路分开；3.8 运营管理平台：充电信息可接入统一的运营管理平台，平台所有与用户相关的数据库可完全免费开放，并提供软件升级服务；4、直流充电终端：4.1不充电时充电桩内没有高压直流电，具备急停功能，操作安全；4.2每个终端的输出电压范围为50-750VDC，每个充电终端最大电流可达250A；4.3 分机采用彩色触摸屏；4.4支持实时支付、微信支付、在线充值等多种支付方式；4.5操作及充电全过程语音提示；4.6充电枪体具备人体工学设计。
国标充电桩参数范文1.直流快充（DC）充电桩参数：(1)输入电压和频率：直流快充充电桩的输入电压一般为三相交流电，常见的输入电压为380V，输入频率为50Hz。
(2)输出功率：直流快充充电桩的输出功率应符合国家标准，常见的输出功率有30kW、60kW、120kW等。
(3)输出电压和电流：直流快充充电桩的输出电压一般为200V-1000V，输出电流一般为0-200A，具体的输出电压和电流范围应根据实际需求而定。
(4)充电模式：直流快充充电桩一般支持多种充电模式，如恒压模式、恒流模式、恒功率模式等。
充电模式的选择应根据电动车的需求和电池特性来确定。
(5)功率因数：直流快充充电桩的功率因数要求一般为0.95以上，以保证充电效率和电能利用率。
(6) 充电接口：直流快充充电桩的充电接口一般采用CCS（欧洲联合充电接口）标准或者CHAdeMO（日本标准）接口，也有部分充电桩采用特斯拉Supercharger接口。
(7)充电时间：直流快充充电桩一般可以在短时间内实现电动车的快速充电，充电时间通常为30分钟到1小时。
2.交流慢充（AC）充电桩参数：(1)输入电压和频率：交流慢充充电桩的输入电压一般为单相交流电，常见的输入电压为220V，输入频率为50Hz。
(2)输出功率：交流慢充充电桩的输出功率一般较低，常见的输出功率有3.3kW、7kW、22kW等。
(3)输出电压和电流：交流慢充充电桩的输出电压一般为220V，输出电流一般为16A、32A等，具体的输出电压和电流范围应根据实际需求而定。
(4)充电模式：交流慢充充电桩一般支持模拟模式、限流模式等多种充电模式，可以根据车辆需求进行选择。
(5)功率因数：交流慢充充电桩的功率因数要求一般为0.9以上，以确保充电效率和电能利用率。
(7)充电时间：交流慢充充电桩充电时间相对较长，为数小时到十几小时不等，适用于晚上充电或者停车场等长时间停留地点。
综上所述，国标充电桩的参数与不同充电桩类型有关，包括直流快充和交流慢充充电桩。
一体化直流充电桩技术参数标准是由中国电子装备技术开发协会发布的，标准编号为T/CAEE 027-2020。
该标准规定了大功率一体化直流充电桩额定参数、技术条件、试验方法及标志、包装、运输、储存等。
根据该标准，一体化直流充电桩的额定电压应为DC 750V，额定电流应为200A~1000A，额定功率应为150kW~360kW。
此外，充电桩应具有过压保护、欠压保护、短路保护、过流保护、过温保护等功能。
在技术条件方面，充电桩应符合以下要求：工作环境温度范围为-20℃~+50℃，相对湿度不超过95%（25℃时）；海拔高度不超过2000m；防护等级不低于IP54。
在试验方法及标志方面，充电桩应进行电气安全性试验、电磁兼容性试验和环境适应性试验。
标志应包括产品名称、型号规格、生产厂名或商标、出厂编号等信息。
在包装、运输和储存方面，充电桩应采用防震、防潮、防尘等措施进行包装，并应避免剧烈振动和冲击。
运输时应轻拿轻放，不得倒置或侧放。
储存时应放置在干燥通风处，远离易燃易爆物品。

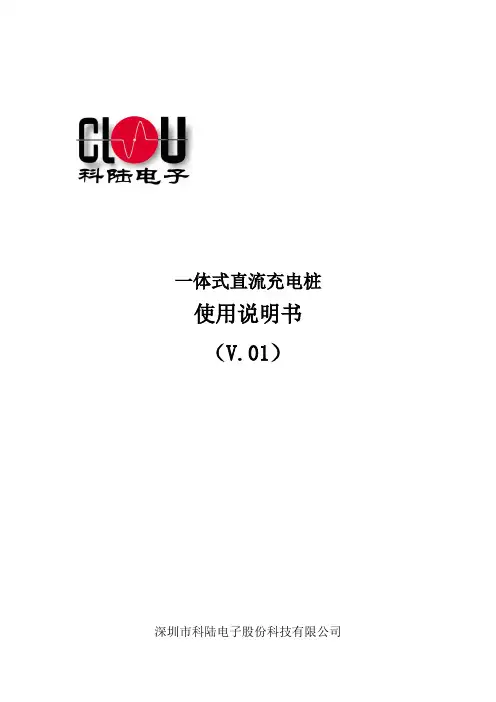

一体式直流充电桩使用说明书（V.01）深圳市科陆电子股份科技有限公司目录前言 (3)安全注意事项 (3)第1章概述 (4)1.1产品简介 (4)1.2产品原理框图 (5)1.3 主要参数说明 (5)1.4产品性能与特点 (6)1.5产品使用环境 (7)1.6产品命名 (7)1.7产品设计规范 (7)第2章主要功能模块介绍 (7)2.1充电模块 (7)2.2 充电桩的整体功能介绍 (9)第3章操作说明 (11)3.1.2单枪操作过程 (11)3.2.2 双枪操作过程 (13)3.3操作注意事项 (16)3.4充电状态说明 (17)3.5指示灯说明 (17)3.6急停开关使用说明 (18)第4章安装 (18)4.1安装条件 (18)4.2桩体安装 (18)4.3电缆接入 (19)第5章参数配置 (19)5.1使用前安全检查 (19)5.2参数配置 (19)第6章包装、运输和存储 (21)第7章订货须知及售后服务 (21)7.1订货须知 (21)7.2 售后服务 (21)7.3 附件清单 (21)附录 (22)附录一故障信息表 (22)附录二技术标准及规定 (23)附录三电气原理图 (24)附录四水泥基建图 (25)操作之前，请详细阅读使用说明书，以了解设备正确的使用方法。
阅毕请妥善保存，以便日后查考。
前言感谢各位对深圳市科陆电子科技股份有限公司产品的支持，深圳市科陆电子科技股份有限公司（股票代码：002121）是国家级高新技术企业，致力于智能电网和新能源应用、节能减排提供整体技术与产品解决方案。
企业成立于1996年，2007年3月在深圳证交所挂牌上市。
现注册资本39969.3万元，员工接近3000人，拥有超过700人的技术研发团队，在深圳建有近3.6万平方米的研发基地和近10万平米生产基地，并在成都、南昌、昆山等城市建有智能电网大型工业园。
科陆电子借助新能源开发、低碳经济建设的良好发展机遇，依托产学研创新机制，建立了国家能源局可再生能源规模化储能并网工程实验室、广东省智能电网院士工作站、博士后科研工作站、科技特派员企业工作站、深圳市企业技术中心、科陆技术研究院，形成强大的技术创新平台。
科大智能充电桩产品手册产品概述科大智能充电桩是一款高效智能的充电设备，为电动车提供便捷、可靠的充电服务。
本产品采用先进的技术和高质量的材料制造，具有安全可靠的特点，适用于各类电动车充电。
产品特点1. 智能识别：科大智能充电桩能够自动识别电动车型号和电池容量，为每辆电动车提供最适合的充电方案。
2. 快速充电：采用先进的充电技术和高功率输出设计，科大智能充电桩能够快速充电，大大缩短了充电时间。
3. 安全可靠：科大智能充电桩具备多重保护机制，包括电流过载保护、温度监控、短路保护等功能，保障安全充电。
4. 用户友好：科大智能充电桩配备直观易懂的操作界面和人性化设计，可轻松操作和监控充电进度。
5. 多种充电方式：科大智能充电桩支持多种充电方式，包括刷卡充电、手机APP充电等，满足不同用户的需求。
产品规格输入电压：AC 220V，50Hz输出电压：DC 24V/36V/48V（根据车型选择）最大充电功率：3.6kW充电电流：最大20A充电时间：根据电动车型号和电池容量而定安全保护1. 过载保护：当充电电流超过设定范围时，科大智能充电桩会自动停止充电，避免电路受损。
2. 温度监控：科大智能充电桩内置温度传感器，能够实时监测温度变化，保证充电过程中不会因过热而损坏充电设备或电动车辆。
3. 短路保护：科大智能充电桩具备短路保护功能，当发生短路时，自动切断电源，确保安全。
操作指南1. 将科大智能充电桩插入电源插座，并确认电源连接正常。
2. 按照电动车的充电接口类型，选择相应的充电线，并将充电线插入充电桩的输出接口。
3. 根据需要选择充电模式，可以刷卡充电或使用手机APP进行充电。
4. 确认所选的充电模式后，按照提示进行付款或其他操作，并等待充电桩启动充电。
5. 在充电过程中，可以实时查看充电状态、充电电流等信息，确保充电正常进行。
6. 充电完成后，及时断开充电线，并将充电桩从电源插座上拔下。
注意事项1. 请确保充电桩的电源接地良好，确保安全使用。
充电桩技术参数范文一、充电桩类型1.直流快充桩：输入电压AC380V，输出电压DC200-750V，功率20-120kW，充电时间约15-45分钟；2.慢充桩：输入电压AC220V，输出电压DC6-10V，功率3-7kW，充电时间约6-8小时；3.交流快充桩：输入电压AC380V，输出电压AC380V，功率30-60kW，充电时间约40-60分钟。
二、输出功率和电压1.直流快充桩的输出功率范围为20-120kW，电压范围为DC200-750V；2.慢充桩的输出功率范围为3-7kW，电压范围为DC6-10V；3.交流快充桩的输出功率范围为30-60kW，电压范围为AC380V。
三、充电接口1. 直流快充桩的充电接口通常为CHAdeMO、CCS和GB/T三种标准；2.慢充桩的充电接口通常为GB/T标准；3.交流快充桩的充电接口通常为GB/T标准。
四、安全性能1.充电桩应具备过压、过流、短路、过温等保护功能，确保充电过程安全可靠；2.充电桩应具备地震等级防护，能够在地震等突发情况下正常使用；3.充电桩应具备防雷和防静电功能，保护充电设备免受雷击和静电损害；4.充电桩应具备紧急停机按钮，可在紧急情况下手动停止充电。
五、通信方式1.充电桩应具备远程监控功能，能够通过网络实时监测桩体运行情况；2.充电桩应具备远程诊断和远程维修功能，能够通过网络远程诊断和维修故障。
六、操作界面和显示功能1.充电桩应具备触摸屏和按键两种操作方式，便于用户进行操作；2.充电桩应具备显示屏，能够显示充电桩的状态、充电时间、充电电量等信息；3.充电桩应具备语音提示功能，能够向用户提供操作指导和充电进度提示。
七、支付方式2.充电桩应具备充电卡支付功能，方便用户通过充电卡进行支付；3.充电桩应支持刷卡支付，方便用户使用银行卡进行支付。
八、结构设计1.充电桩应具备防水、防尘、防碰撞等设计，能够适应各种恶劣环境；2.充电桩应具备散热系统，能够确保长时间高功率充电不发生过热现象；3.充电桩应具备智能充电线管理功能，能够自动收纳充电线，减少线缆混乱和损坏的风险。

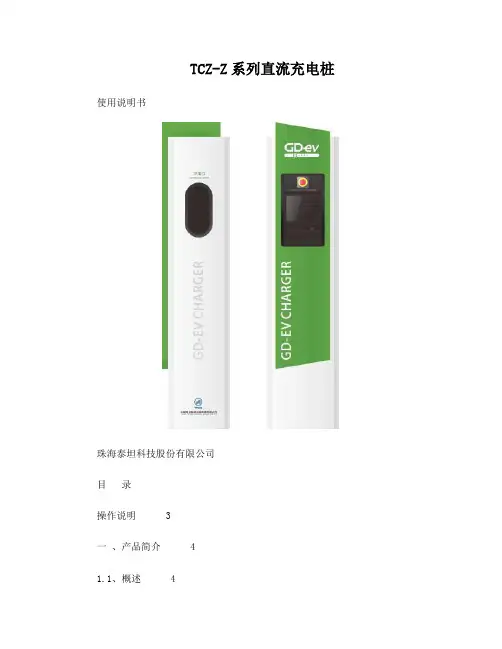

TCZ-Z系列直流充电桩使用说明书珠海泰坦科技股份有限公司目录操作说明 3一、产品简介 41.1、概述 41.2、产品组成 41.3、正常使用条件 41.4、型号命名 41.5、产品主要技术参数 41.6、产品特点 5二、使用说明 62.1、欢迎主界面 62.2、刷卡界面 62.3、充电模式选择解面 8 2.4、充电启动界面 10 2.5、充电状态界面 11 2.6、充电结算界面 122.7、充电结束界面 13三、安装与调试 143.1、安装 143.2、调试 15四、维护与故障处理 154.1、维护 154.2、常见故障处理 15五、设备成套 165.1、设备成套性 165.2、技术文件 16六、包装、运输及储存 166.1、包装 166.2、运输 166.3、储存 16七、售后服务及订货须知 167.1、售后服务 167.2、订货须知 16操作说明1、充电接入：将充电插头接入汽车充电接口，锁紧，进行下一步操作；2、开始充电：点击触摸屏，根据提示进行操作如插入储值卡→输入密码→选择充电方式→充电开始→充电指示灯亮→自动退卡→取走储值卡，充电机按已选择的充电方式自动完成充电；3、充电方式选择：充电方式主要有自动充电和手动充电两种。
a）智能充电：充电机与车载BMS通信，充电过程、充电参数及充电时间由BMS控制；b）手动充电：充电机不与车载BMS通信，充电过程、充电参数及充电时间通过设置完成。
4、充电完成：充电完成后，充电指示灯灭，同时蜂鸣器“嘀、嘀”响约5秒钟，提示充电已完成，请插卡进行充电结算；5、充电结束：点击触摸屏，在充电状态界面下选择“插卡结算”→根据提示插入储值卡→充电结束→自动退卡→拔下充电插头，放回原位，完成充电过程。
注意事项：1、在充电过程中，不得强行拔出充电接头！强行拔出充电接头，可能引起接头处打火，造成安全事故！2、若需提前停止充电，请按上述步骤5操作；3、充电过程中若发生安全事故，如异常声响、电线短路等，请按下面板上紧急停止按钮，断开所有电源，并立刻与现场管理人员联系。
一体式双充直流充电桩使用说明书深圳市科陆电子股份科技有限公司目录前言使用前后，为确保顾客的人身财产安全和充电桩正确使用，请先认真阅览使用说明书。
安全注意事项:1)请勿将易燃、易爆或可燃材料、化学物、可燃蒸汽等危险物品靠近充电桩；2)保持充电枪头清洁干燥，如有脏污，请用清洁的干布擦拭，严禁带电时用手触碰充电枪芯；3)严禁在充电枪或充电线缆存在缺陷、出现裂痕、磨损、破裂、充电线裸露等情况下使用充电桩，如有发现，请及时联系工作人员；4)请勿试图拆卸、维修、改装充电桩，如有维修、改装需求，请联系工作人员，不正当的操作可能会造成损坏、漏水、漏电等情况；5)严禁在充电过程中拔卸枪头，确保充电过程中的人生和车辆安全；6)严禁在发生故障时，继续使用本产品进行充电；7)若本产品在运行时有任何漏电或绝缘失效等情况发生时，请立即按下急停按钮。
操作说明1)充电接入。
将充电枪接入汽车充电座，锁紧，进行下一步操作；2)充电过程。
按照触摸屏提示进行操作，点击开始充电选择充电模式刷卡充电开始充电运行灯亮刷卡结算充电运行灯灭充电结束拔出充电枪。
3)充电模式有自动充满模式、按金额模式、按时间模式、按电量模式等，推荐使用自动充满模式。
注意事项：1)屏幕显示机器故障请不要进行充电，请联系工作人员；2)刷卡操作过程中，需听到蜂鸣器发出的“嘀”提示音才可将卡移开，否则可能导致操作失败；3)当发生紧急状况时，请按下急停开关，并联系工作人员。
第1章概述产品简介本产品为一体式直流充电桩系统，利用国家电网专用标准充电接口为具有车载充电机的电动汽车提供直流电能，提供友好的人机操作界面，具有相应的控制、计费、扣费、通信功能和保护功能。
图1 充电桩整体概述图本直流充电系统为电动汽车电池提供所需的直流电源，此系统集功率变换、充电控制、管理、查询、显示以及通讯于一体，通过与电池管理系统(BMS)通讯，实现对整个充电过程的智能化控制图2 充电桩原理图本产品采用模块化设计，拥有多重保护功能，人性化的画面提示功能，自动化的充电控制；产品提供CAN、以太网、GPRS多种通信接口与监控中心或运营管理中心实时通信，并接受监控中心的指令限制车载充电机的输出功率等，实时监测充电电缆的连接状态，连接异常将立即终止充电，确保充电过程中的人身和车辆安全。

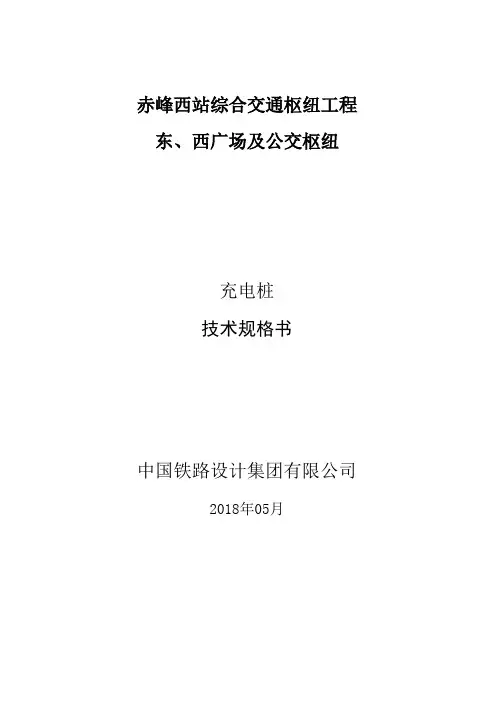

赤峰西站综合交通枢纽工程东、西广场及公交枢纽充电桩技术规格书中国铁路设计集团有限公司2018年05月目录第一节总则 (1)1．基本要求 (1)2．技术规格一般规定 (2)3．技术文件和清单 (3)4．设备的备品备件及专用工具、仪表 (4)5．技术服务与培训 (5)6．试验和验收 (7)7．质量保证 (7)8．包装、运输和储存 (8)9．供货保证 (10)10．其它 (10)第二节技术规格共同条款 (11)1．工程概况 (11)2．使用环境条件 (11)3．其它 (11)第三节技术条件 (13)1．适用范围 (13)2．引用标准 (14)3．分体式直流充电机技术要求 (15)4．直流充电桩（终端）技术要求 (28)5．交流充电装置技术要求 (32)6．充电监控运营平台技术功能要求 (38)7．铭牌及标识 (39)8．试验 (39)9．备品备件 (40)10．技术资料 (41)第四节需求一览表及报价要求 (44)1．需求一览表 (44)2．技术服务 (45)3．备品备件、专用工具 (45)4．报价要求 (45)第一节总则1．基本要求1.1投标人应仔细阅读招标人发出的招标文件中所规定的各项条款，包括各项技术规格。
要求对技术条件逐条实质性应答，如有偏差，必须提供详细的技术规格偏差表并说明原因。
1.2投标人必须保证其用于本工程产品的技术描述的完整性，同时要求投标人对本招标文件中未包括但工程应用所必需的技术描述进行补充。
1.3投标人应保证制造过程中所有工艺、设备、材料等均符合技术规格书的规定。
1.4投标人应遵守本规格书中各条款和工作项目的ISO9000或GB/T19000质量保证体系，质量保证体系必须经过国家认证和正常运转，并提供认证证书。
*1.5投标人应对其产品在本工程的兼容性和适用性负责。
在投标书中提出投标产品可能存在的接口设备及接口要求。
在技术联络阶段，主动与施工单位、相关接口设备厂家共同确定接口事宜，并将接口方案送招标人、设计单位确认。
智能充电24枪技术规格书直流充电桩技术规格书JDV24-480T18(智能充电24枪)聚能新能源·领先型绿色能源企业2017年09月智能充电24枪技术规格书目录一、主要技术标准 (3)二、产品配置及技术参数 (4)三、其他 (8)3.1外观结构 (8)3.2结构安装 (8)3.3电气接线 (9)智能充电24枪技术规格书一、主要技术标准标准号标准名称GB/T2421.1-2008电工电子产品环境试验概述和指南GB/T2423.1-2008电工电子产品环境试验第2部分：试验方法试验A：低温GB/T2423.2-2008电工电子产品环境试验第2部分：试验方法试验B：高温GB/T2423.4-2008电工电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h+12h循环）GB/T2423.17-2008电工电子产品环境试验第2部分：试验方法试验Ka：盐雾GB/T2423.55-2006电工电子产品环境试验第2部分：环境测试实验Eh：锤击试验GB4028-2008外壳防护等级（IP代码）GB/T4797.5-2008电工电子产品自然环境条件降水和风GB/T13384-2008机电产品包装通用技术条件GB/T13422-2013半导体电力变流器电气试验方法GB17625.1电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A）GB/Z17625.6电磁兼容限值对额定电流大于16A的设备在低压供电系统中产生的谐波电流的限制GB/T17626.2-2006电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.3-2006电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GB/T17626.4-2008电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T17626.5-2008电磁兼容试验和测量技术浪涌(冲击)抗扰度试验GB/T19826-2005电力工程直流电源设备通用技术条件及安全要求GB/T20234.1-2015电动汽车充电接口规范第1部分：通用要求GB/T20234.3-2015电动汽车传导充电用连接装置第3部分：直流充电接口GB/T27930-2015电动汽车非车载传导式充电机与电池管理系统之间的通信协议智能充电24枪技术规格书二、产品配置及技术参数2.1.产品简介聚能直流智能充电系统是开发适用于电动汽车快速充电设备。
本产品集充电控制、人机交互控制、通讯、计费计量一体，并具有良好的防尘、防水功能，防护等级IP54（在室外），分体机可在户外安全的运营维护。
本产品主要由7寸触摸液晶、读卡器、电能计量模块、充电控制模块和桩体组成。
充电机具有多重保护功能，充电时可实时检测充电电缆的连接状态，连接异常时立即终止充电，确保充电过程中的人身和车辆安全。
人性化的界面显示和控制引导功能，让客户方便完成充电控制；对外提供智能型以太网/RS485/CAN/GPRS等多种通讯接口，与监控中心实时通讯，实时监测充电状态。
2.2.产品参数详细规格产品型号JDV24-480T18外观结构使用场景适用于公交场站、物流及出租场站、旅游景区、高速公路等场景外壳材质镀锌板设备尺寸主机尺寸：1400*1900*800(宽*高*厚）mm终端尺寸：450*1660*320(宽*高*厚）mm安装方式落地式安装走线方式下进线，下出线充电接口24个（满足GB/T20234.3-2015）线缆长度5m电气指标输入电压380Vac±15%输出电压DC200~750V 额定电流250A最大输出功率(kW)480KW额定频率50±1Hz效率≥94%稳流精度≤±1.0%稳压精度≤±0.5%智能充电24枪技术规格书均流不平衡度≤±3.0%电流谐波(THDI)≤4%环境指标适用场景户内/户外工作温度-20°C~+50°C 存储温度-40°C~+70°C 工作湿度5~95%工作海拔＜2000m噪音(dB)<60防护等级IP54冷却方式强制风冷功能特性安全指标短路保护、过欠压保护、过流保护、漏电保护、过温保护、防雷保护、倾倒保护等防护措施防潮湿、防霉菌、防盐雾、防尘、防水、防晒、防风、防盗、阻燃等分段收费用波峰平谷分段计费和充电服务费收取，消费透明功能指标人机交互：触摸屏付费方式：刷卡支付/二维码扫码支付（微信、支付宝）充电计费：国网电能表通信接口：Ethernet/3G/4G其他：急停按钮、远端升级、后台监控2.3产品概述及特点：采用集中式充电柜+充电终端的架构。
充电柜主要分为：柜体外壳（IP54）、充电模块集中处理单元、功率自动调配单元、集中信息处理单元、循环式散热冷却单元等几大部分。
1、一站式设计，充分考虑和现场箱变配电的搭配，不需要修建设备房子，不会改变环境布局，可以有效降低建站成本、场地规划设计成本和工期；2、工厂预装调试，现场可以快速安装调试，减少现场调试时间，降低产品故障风险；3、充电设备集中管理，方便后台对设备进行实时管理和监控，确保设备的安全使用和状态跟踪；智能充电24枪技术规格书4、先进的风道设计和热流设计，可以有效降低充电模块的温升故障率，适应各种恶劣的使用环境，确保使用寿命；5、充电终端小巧，不会过多占用停车场车位空间，方便升级现有的老旧停车场，降低改造成本。
6、付费方式：支持刷卡及手机二维码扫码等付费方式，可通过软件设置费率，适合现有客户的消费习惯，操作方便。
7、充电系统模块化设计，24枪智能均分，柔性输出，动态分配，单枪输出电流最大可达250A，满足快速充电要求，减少充电时间，也可以智能调配单枪20KW功率输出，保护电池，增加使用寿命。
2.4产品性能说明产品特点高性能STM芯片采用高性能STM芯片，拥有高稳定性及运算控制能力加上强大的系统资源使本产品更加稳定可靠；人机交互界面人机交互界面采用7寸真彩色触摸屏，人性化设计，操作简单、方便；通过CAN总线和电池管理单元（BMS）或车载仪表连接，根据电池巡检给定参数运行，设定不同的充电运行模式，实现快速充电；完善的保护功能设有完善的保护功能如交流输入、输出限流/过流保护，输出过压、过温保护，蓄电池反接保护等；避免由于人为操作失误等带来的故障，确保设备在各种条件下的可靠工作；是新一代的绿色电源。
高性能价格比机器外形铸造一次成型，美观大方、经久耐用；整机采取防雨、防尘设计，充电桩防护等级IP54，满足户外运行要求。
智能型以太网通讯功能以太网信号，支持监控软件，可直接在计算机屏幕上监控电网及充电桩状况。
实现网络管理，提高系统的可靠性。
主要功能智能充电24枪技术规格书●采用非接触式CPU卡进行身份认证，完成充电交易，具有完备的卡片管理功能。
●充电插座采用GB/T20234标准规定的插座。
●高清LCD触摸屏，可显示当前时间、卡内余额、充电过程中的充电电量及充电金额等。
●具有电源、充电、故障三种状态指示。
●充电时可锁定充电枪头和充电插座门，防止误插误拔现象发生。
●完善的安全防护功能，具有短路过流保护、漏电保护、防雷保护、紧急停机等功能。
●支持自动充满、按时间、按电量、按金额等充电操作模式。
●具备上行通讯接口，可进行桩群集中管理。
其他特点●全金属机箱，防水防撞，安全可靠。
●内置智能电能表，计量准确。
●非接触IC卡，使用方便。
●刷卡(二维码)启动/停止充电，操作简单●充电桩具备绝缘检测功能，具备输入输出侧多项电气安全防护功能，符合低压用电设备安全规范。
●充电模块采用有源功率因数校正技术。
●系统功率密度高，体积小。
●符合电网计量标准和精度的仪表，可对24枪分别计量。
功率分配规则●可以实现任意插1把枪，最大250A充电；●可以实现任意插2把枪，每把枪使用最大250A充电,功率各为最大功率的一半；●任意插3-23把枪，系统将按照既定的算法分配功率；●插24把枪，则每把枪使用一台电源模块充电，功率为单个模块的功率；●当充满退出的枪，系统将其退出，断开所有直流接触器，重新按照既定的算法分配模块，再次合上直流接触器充电。
智能充电24枪技术规格书三、其他3.1外观结构充电桩为落地式安装，底部接线方式。
智能直流充电机+充电终端效果图3.2结构安装充电桩设计为户外电器设备，框体钣金均采用镀锌板，表面喷户外粉处理，并做防潮湿、防霉变、防盐雾处理，具备防盗，防风性能，防电磁干扰的屏蔽功能，并充分考虑散热的要求，具备良好防尘防水功能，防护等级满足IP54。
落地式安装时，按以下步骤进行安装：1）建设水泥基座并预埋好电源线缆。
充电桩需固定在水泥基座上，基座高度建议≥200mm，水泥底座预埋4个螺栓。
基座中心位置预埋充电桩进线线缆，线缆穿线位置在基座底部中间位置，线缆预留长度约1000mm。
2）水泥底座做好后，打开充电桩后门，将充电桩安放在4个预埋螺栓上，预埋电缆穿过底部过线孔，再用螺母拧紧预埋螺栓。
安装时应注意：桩体安装四周须满足不小于1米的操作空间；充电桩必须安装在定制混泥土水泥基础上；安装基础高出水平地面不小于200mm，安装垂直倾斜度不超过5%；智能充电24枪技术规格书充电桩与水泥基础有可靠接地连接，接地电阻必须≤0.1Ω；3.3电气接线1）连接保护地接线将地线接到桩体内部的接地铜排上面。
2)连接交流电源线将交流电源线连接到桩体内的交流电源接线电源接线端子上。
注意：三相电源的火线(L)和零线（N）严禁接反！。
