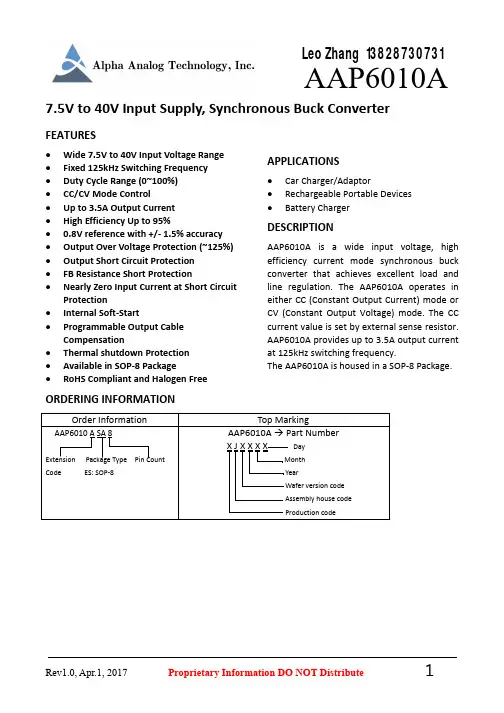

AAP6010同步3.1A车载快充芯片
5.5 5 4.5 4 3.5 3 2.5 2 1.5 1 0
CC CV Mode IV Curve
%
100%
Efficiency. VS Load Current
OUTPUT Voltage(V)
Efficiency
）95% （90% 85%
80% 75% 70% 0 0.5 1 1.5 2 2.5 VIN=12V VIN=24V 3 3.5 4
% A mV µA mΩ mΩ V mV ms
C C
Rev1.0, Apr.1, 2017
Proprietary Information DO NOT Distribute
3
AAP6010A
TYPICAL CHARACTERISTICS
(Typical values are at VIN=12V, VOUT=5V, TA = 25°C unless otherwise specified)
ORDERING INFORMATION
Order Information
AAP6010 A SA 8
Extension Code Package Type ES: SOP-8 Pin Count
Top Marking AAP6010A Part Number XJXXXX Day
Month Year Wafer version code Assembly house code Production code
(VIN = 12V, unless otherwise specified. Typical values are at TA = 25 C.)
CONDITIONS
MIN
7.5
TYP

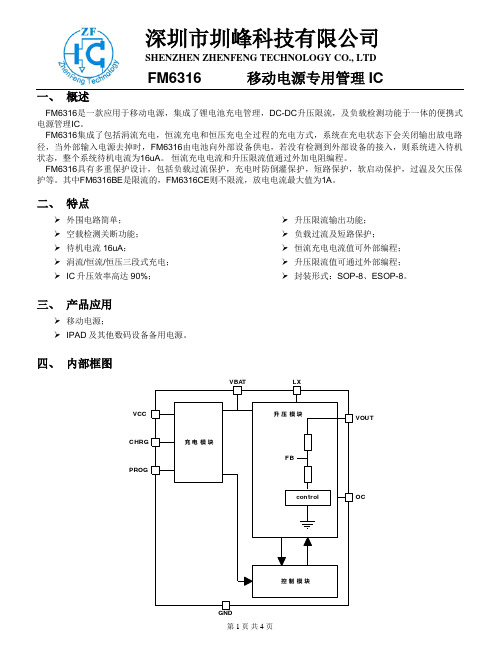

FM6316(移动电源专用管理IC)
FM6316移动电源专用管理IC
一、概述
FM6316是一款应用于移动电源，集成了锂电池充电管理，DC-DC升压限流，及负载检测功能于一体的便携式电源管理IC。
FM6316集成了包括涓流充电，恒流充电和恒压充电全过程的充电方式，系统在充电状态下会关闭输出放电路径，当外部输入电源去掉时，FM6316由电池向外部设备供电，若没有检测到外部设备的接入，则系统进入待机状态，整个系统待机电流为16uA。
恒流充电电流和升压限流值通过外加电阻编程。
FM6316具有多重保护设计，包括负载过流保护，充电时防倒灌保护，短路保护，软启动保护，过温及欠压保护等。
其中FM6316BE是限流的，FM6316CE则不限流，放电电流最大值为1A。
二、特点
外围电路简单；
空载检测关断功能；
待机电流16uA；
升压限流输出功能；
负载过流及短路保护；
恒流充电电流值可外部编程；
FM6316移动电源专用管理IC
八、外围器件的选择
电感的选择
在给定输入电压Vin和输出电压Vout，时钟频率一定的情况下，电流纹波随电感的值增大而减小，电感值较大的电感可以减小电流纹波，对于1A升压的系统，推荐使用4.7uH的电感。
电容的选择
电池两端需要接一个电容，容值大于等于10uF。

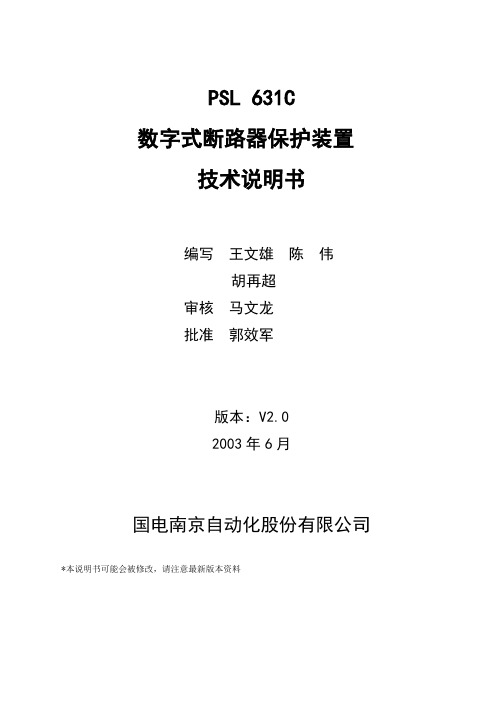

PSL631C新版说明书V2.0
PSL 631C数字式断路器保护装置技术说明书编写王文雄陈伟胡再超审核马文龙批准郭效军版本：V2.02003年6月国电南京自动化股份有限公司*本说明书可能会被修改，请注意最新版本资料本技术说明书适用于以下版本的保护程序：PSL631C断路器保护版本：V2.12PSL631C综合重合闸版本：V2.13目录目录 (1)1 概述 (3)1.1装置简介 (3)1.2性能特征 (3)2 技术参数 (4)2.1额定电气参数 (4)2.2主要技术性能 (5)2.3绝缘性能 (5)2.4电磁兼容性能 (6)2.5机械性能 (7)2.6正常工作大气条件 (7)3 保护原理说明 (9)3.1保护程序整体结构 (9)3.2充电保护 (9)3.3过流保护 (10)3.4三相不一致保护 (11)3.5失灵启动 (11)3.6综合重合闸 (13)3.7告警回路 (18)3.8正常运行程序 (19)3.9信息记录和分析 (20)3.10与变电站自动化系统配合 (21)3.11打印及显示信息一览表 (21)4 硬件使用说明 (24)4.1整体结构图 (24)4.2装置面板布置 (26)4.3装置接线端子 (26)4.4输出接点 (27)4.5结构与安装 (28)4.6各插件原理说明 (29)5 PSL 631C定值清单及整定说明 (38)5.1断路器保护定值清单及整定说明 (38)5.2重合闸定值清单及整定说明 (40)5.3压板定值 (42)1 概述1.1 装置简介PSL 631C数字式断路器保护装置按照高压线路继电保护装置统一接线设计（四统一设计）的技术要求设计的，主要包括综合重合闸、失灵启动、三相不一致保护、充电保护及独立的过流保护等功能，主要适用于220kV及以上电压等级的双母线接线方式。
1.2 性能特征(1)完善的自动重合闸功能，可以实现单重检线路三相有压重合闸方式，专用于大电厂侧，以防止线路发生永久故障，电厂侧重合于故障对电厂机组造成冲击。

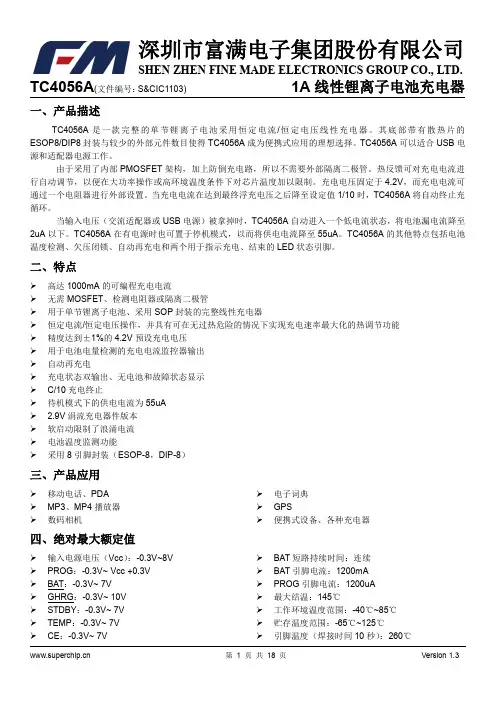

TC4056A 1A 线性锂离子电池充电器说明书
TC4056A(文件编号：S&CIC1103)1A线性锂离子电池充电器一、产品描述TC4056A是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。
其底部带有散热片的ESOP8/DIP8封装与较少的外部元件数目使得TC4056A成为便携式应用的理想选择。
TC4056A可以适合USB电源和适配器电源工作。
由于采用了内部PMOSFET架构，加上防倒充电路，所以不需要外部隔离二极管。
热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。
充电电压固定于4.2V，而充电电流可通过一个电阻器进行外部设置。
当充电电流在达到最终浮充电压之后降至设定值1/10时，TC4056A将自动终止充循环。
当输入电压（交流适配器或USB电源）被拿掉时，TC4056A自动进入一个低电流状态，将电池漏电流降至2uA以下。
TC4056A在有电源时也可置于停机模式，以而将供电电流降至55uA。
TC4056A的其他特点包括电池温度检测、欠压闭锁、自动再充电和两个用于指示充电、结束的LED状态引脚。
二、特点高达1000mA的可编程充电电流无需MOSFET、检测电阻器或隔离二极管用于单节锂离子电池、采用SOP封装的完整线性充电器恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能精度达到±1%的4.2V预设充电电压用于电池电量检测的充电电流监控器输出自动再充电充电状态双输出、无电池和故障状态显示C/10充电终止待机模式下的供电电流为55uA2.9V涓流充电器件版本软启动限制了浪涌电流电池温度监测功能采用8引脚封装（ESOP-8，DIP-8）三、产品应用移动电话、PDAMP3、MP4播放器 数码相机 电子词典GPS便携式设备、各种充电器四、绝对最大额定值输入电源电压（Vcc）：-0.3V~8V PROG：-0.3V~Vcc+0.3VBAT：-0.3V~7VGHRG：-0.3V~10VSTDBY：-0.3V~7VTEMP：-0.3V~7VCE：-0.3V~7V BAT短路持续时间：连续BAT引脚电流：1200mAPROG引脚电流：1200uA最大结温：145℃工作环境温度范围：-40℃~85℃贮存温度范围：-65℃~125℃引脚温度（焊接时间10秒）：260℃TC4056A (文件编号：S&CIC1103)1A 线性锂离子电池充电器五、完整的充电循环（1000mAh 电池）六、封装/订购信息及功能12345678T EM P PROG GND VCCCE CHRG ST DBY BATTC 4056ATEMP （引脚1）：电池温度检测输入端。

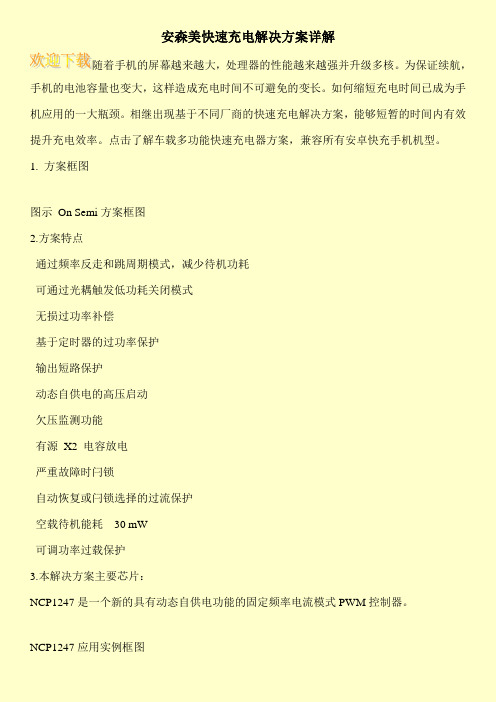

安森美快速充电解决方案详解
安森美快速充电解决方案详解
随着手机的屏幕越来越大，处理器的性能越来越强并升级多核。
为保证续航，手机的电池容量也变大，这样造成充电时间不可避免的变长。
如何缩短充电时间已成为手机应用的一大瓶颈。
相继出现基于不同厂商的快速充电解决方案，能够短暂的时间内有效提升充电效率。
点击了解车载多功能快速充电器方案，兼容所有安卓快充手机机型。
1. 方案框图
图示On Semi方案框图
2.方案特点
通过频率反走和跳周期模式，减少待机功耗
可通过光耦触发低功耗关闭模式
无损过功率补偿
基于定时器的过功率保护
输出短路保护
动态自供电的高压启动
欠压监测功能
有源X2 电容放电
严重故障时闩锁
自动恢复或闩锁选择的过流保护
空载待机能耗30 mW
可调功率过载保护
3.本解决方案主要芯片：
NCP1247是一个新的具有动态自供电功能的固定频率电流模式PWM控制器。
NCP1247应用实例框图。
西门子 NXGPro+ 控制系统手册_操作手册说明书
3.4
单元通讯的协议 ............................................................................................................ 36
3.5
NXGpro+ 高级安全 .......................................................................................................37
3.2
功率拓扑 ......................................................................................................................34
3.3
控制系统概述 ...............................................................................................................35
NXGPro+ 控制系统手册
NXGPro+ 控制系统手册
操作手册
AC
A5E50491925J
安全性信息
1
安全注意事项
2
控制系统简介
3
NXGPro+ 控制系统简介
4
硬件用户界面说明
5
参数配置/地址
6
运行控制系统
7
高级的操作功能
8
软件用户界面
9
运行软件
10
故障和报警检修
11

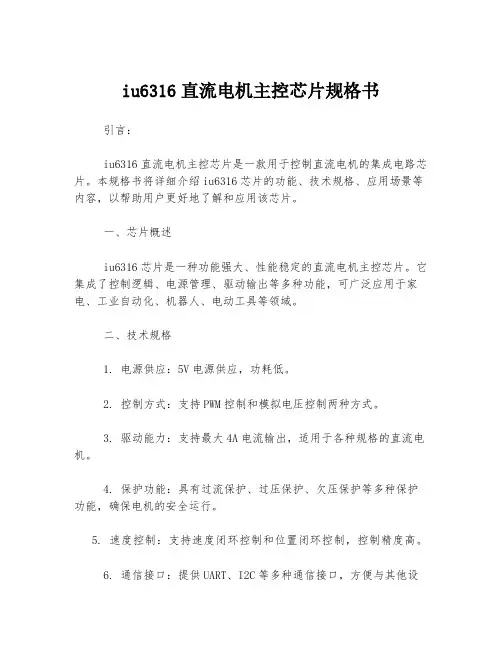

iu6316直流电机主控芯片规格书
iu6316直流电机主控芯片规格书引言：iu6316直流电机主控芯片是一款用于控制直流电机的集成电路芯片。
本规格书将详细介绍iu6316芯片的功能、技术规格、应用场景等内容，以帮助用户更好地了解和应用该芯片。
一、芯片概述iu6316芯片是一种功能强大、性能稳定的直流电机主控芯片。
它集成了控制逻辑、电源管理、驱动输出等多种功能，可广泛应用于家电、工业自动化、机器人、电动工具等领域。
二、技术规格1. 电源供应：5V电源供应，功耗低。
2. 控制方式：支持PWM控制和模拟电压控制两种方式。
3. 驱动能力：支持最大4A电流输出，适用于各种规格的直流电机。
4. 保护功能：具有过流保护、过压保护、欠压保护等多种保护功能，确保电机的安全运行。
5. 速度控制：支持速度闭环控制和位置闭环控制，控制精度高。
6. 通信接口：提供UART、I2C等多种通信接口，方便与其他设备进行通信和控制。
三、功能特点1. 简单易用：iu6316芯片具有丰富的控制功能，并且使用简单，用户只需按照规格书的接口定义进行连接和控制即可。
2. 多种保护功能：芯片内置多种保护功能，如过流保护、过压保护等，能够有效保护电机和芯片本身。
3. 高性能：iu6316芯片采用先进的控制算法和技术，具有快速响应、高精度的特点，可以满足各种应用场景的需求。
4. 适应性强：芯片具有较宽的工作温度范围和电源电压范围，适应各种环境和应用场景。
四、应用场景1. 家电领域：iu6316芯片可应用于洗衣机、空调、电风扇等家电产品，实现精确的转速控制和运动控制。
2. 工业自动化：芯片适用于各种工业自动化设备，如机械臂、自动输送线等，提供灵活可靠的电机控制。
3. 机器人领域：iu6316芯片可广泛应用于各类机器人产品，实现精准的运动轨迹控制和动作控制。
4. 电动工具：芯片能够配合电动工具实现高效、稳定的动力输出，提升工具的使用体验。
结论：本规格书详细介绍了iu6316直流电机主控芯片的功能、技术规格、应用场景等内容。
5V3A车充方案,5V2A车充方案
NS6112 效率测试 VIN VOUT 电压（V） 电流（A） 电压（V） 电流（A）
12.00 24.00 12.00 24.00 0.96 0.48 1.19 0.59 5.41 5.31 5.53 5.44 2.00 2.00 2.40 2.40
备注 效率（%）
93.92 92.18 92.94 92.20
总３页 第二页
深圳市百盛新纪元半导体有限公司
NS6116，NS6112，FP6601Q 代理商
市百盛新纪元半导体有限公司
NS6116，NS6112，FP6601Q 代理商

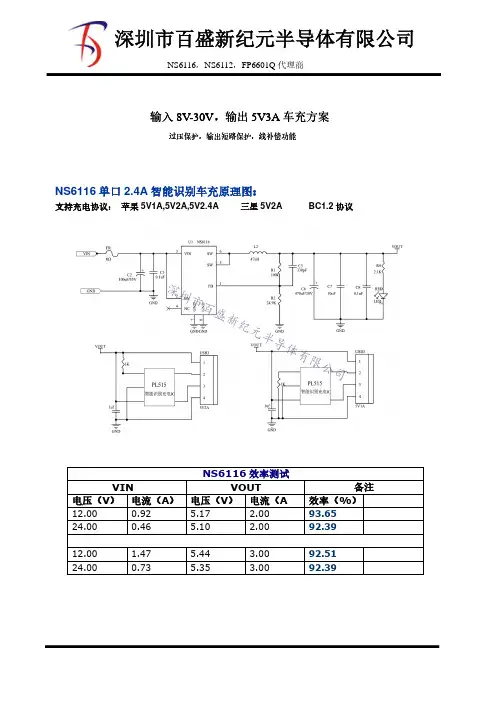

输入 8V-30V，输出 5V3A 车充方案
过压保护，输出短路保护，线补偿功能
NS6116 单口 2.4A 智能识别车充原理图：
支持充电协议： 苹果 5V1A,5V2A,5V2.4A 三星 5V2A BC1.2 协议
VIN 电压（V） 电流（A）
深圳市百盛新纪元半导体有限公司
NS6116，NS6112，FP6601Q 代理商
输入 8V-30V，输出 5V2.4A 车充方案
过压保护，输出短路保护，线补偿功能
NS6112 单口 2.4A 智能识别车充原理图：
支持充电协议： 苹果 5V1A,5V2A,5V2.4A 三星 5V2A BC1.2 协议
12.00 24.00 12.00 24.00 0.92 0.46 1.47 0.73
NS6116 效率测试 VOUT 电压（V） 电流（A
5.17 5.10 5.44 5.35 2.00 2.00 3.00 3.00
备注 效率（%）
93.65 92.39 92.51 92.39
总３页 第一页

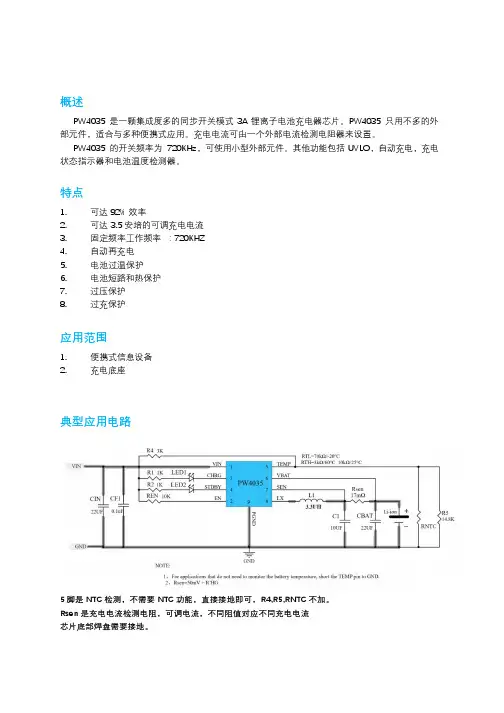

3A单节锂电池充电管理芯片PW4035
概述PW4035 是一颗集成度多的同步开关模式3A 锂离子电池充电器芯片。
PW4035 只用不多的外部元件，适合与多种便携式应用。
充电电流可由一个外部电流检测电阻器来设置。
PW4035 的开关频率为720KHz，可使用小型外部元件。
其他功能包括UVLO，自动充电，充电状态指示器和电池温度检测器。
特点1. 可达92% 效率2. 可达3.5 安培的可调充电电流3. 固定频率工作频率：720KHZ4. 自动再充电5. 电池过温保护6. 电池短路和热保护7. 过压保护8. 过充保护应用范围1. 便携式信息设备2. 充电底座典型应用电路5 脚是NTC 检测，不需要NTC 功能，直接接地即可，R4,R5,RNTC 不加。
Rsen 是充电电流检测电阻，可调电流，不同阻值对应不同充电电流芯片底部焊盘需要接地。
脚位功能描述Pin Number Pin Name Description1 VIN 电源输入。
将此引脚与GND 引脚去耦，使用22uF 陶瓷电容2 EN 启用控制3 CHRG 充电状态指示器LED14 STDBY 充电状态指示器LED25 TEMP 电池温度检测器6 VB.AT 电池电压充电电流检测输入。
（RSEN=17mΩ，ICHG=2.94A .）7 SEN푅푠푒푛=50푚푉퐼퐶퐻퐺8 LX 开关节点和电感器连接引脚9 GND 地功能描述PW4035 是一款3A 的开关模式电池充电器，主要用于为单节锂离子电池充电。
充电器采用具有可编程电流的恒流/恒压充电算法。
充电电流可利用SEN 引脚和6 引脚之间的单个电流检测电阻器在外部进行设置。
MAX 终电池浮动电压在内部设定为4.2V。
正常充电周期当VIN 引脚上的电压上升到UVLO 阈值以上时，充电周期开始。
如果 6 引脚电压小于 2.9V，充电器将进入涓流充电模式。
在此模式下，PW4035 提供大约1/10 的编程充电电流，以使电池电压达到好的水平，以实现全电流充电。
(A8826)2A进3A出同步二合一芯片(输出限流功能)
ICHG
K ISET RISET RSNS
理论上升压输出端的电容越大越好，但是考虑到整体 PCBA 成本，建议输出端加 2 个 22uF 的贴片电容。如 果成本要求更低，建议升压输出电容做到 20uF。 11、升压限流 ASC8826 通过 ILIM 管脚外接电阻进行升压限流设置。 ILIM 外接电阻越大则 VILIM 越高，则升压限流值越大。 ASC8826 的限流原理是当 RSNS 上的电流超过设定值 时，关掉 Q1(图 1 所示)，所以实际上是通过限制电池输 出电流达到限制升压输出电流的目的。因此，设定电流
______
I/O O O O I I O I O O O O I I I O O NMOS 管驱动管脚
描述
漏极输出，外接红色 LED 灯，正常充电下拉，指示充电状态 内部供电电源，外接 1uF 电容稳压 地 升压输出反馈端 外接电阻到地设置升压输出限流 升压使能管脚，无 5V 电源输入且该管脚为高则升压使能 与地之间外接电阻，设置恒流充电电流 充饱电压微调管脚 充电环路补偿管脚，外接 470nF 电容到地 升压环路补偿管脚，通过 10K 电阻串联 4.7nF 电容到地 电流检测正端输入. 在 SNS 与 BAT 管个脚之间连接检流电阻 RSNS 电池输入端 模拟电源输入 5V 升压输出端口 PMOS 管驱动管脚
V1.1 AUG.2014
2
ASC8826
ASC8826-移动电源升压、充电二合一芯片
电学参数
参数 充电管理电学参数，VIN=5V, TA=25℃. 输入电压范围 静态电流 电池反灌电流(升压不工作) 充饱电压 恒流充电 恒流充电电流范围 恒流充电设置电压 恒流充电电流设定比例 预充电电流、充饱电流 预充电电池电压阈值 预充电电流/恒流充电电流 电池充饱转灯电流 PWM 振荡器频率 电池保护 输出短路检测电压 VSHORT 2 V fOSC 500 550 600 KHz VLOWV KPRE ITERM 3 1/5 100 mA V ICC VISET KISET
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
NS63164-30V 输入3A 输出同步降压稳压器1特性●宽输入电压范围：4V 至30V ●宽输出电压范围：1.8V 至28V ●效率可高达92%以上●超高恒流精度：±5%●恒压精度：±2%●无需外部补偿●开关频率：130kHz●输入欠压/过压、输出短路和过热保护●SOP-8封装●输出电流：3A2应用范围●车载充电器/适配器●线性调节前置稳压器●分布式供电系统●电池充电器3说明NS6316是支持高电压输入的同步降压电源管理芯片，在4~30V 的宽输入电压范围内可实现3A 的连续电流输出。
通过调节FB 端口的分压电阻，可以输出1.8V 到28V 的稳定电压。
NS6316具有优秀的恒压/恒流(CC/C)特性。
NS6316采用电流模式的环路控制原理，实现了快速的动态响应。
NS6316工作开关频率为130kHz ，具有良好的EMI 特性。
NS6316内置线电压补偿，可通过调节FB 端口的分压电阻阻值来实现。
NS6316不仅可实现单芯片降压电源管理方案，还可以与QC2.0/QC3.0识别芯片构成快速充电电源管理方案。
另外，芯片包含多重保护功能：过温保护，输出短路保护和输入欠压/过压保护等。
NS6316采用SOP8的标准封装。
4典型应用电路NS6316方案PCB和原理图：/product/NS6316-274.html。
SOP-8的管脚图如下图所示：6极限工作参数●VIN 电压-0.3V ~33V ●FB 电压-0.3V ~33V ●SW 电压-0.3V ~33V ●CSN 电压-0.3V ~33V ●CSP 电压-0.3V ~33V ●工作温度范围-40℃~+85℃●存储温度范围-55℃~+150℃●结温范围+150℃●焊接温度（10s 内）+265℃注1：超过上述极限工作参数范围可能导致芯片永久性的损坏。
长时间暴露在上述任何极限条件下可能会影响芯片的可靠性和寿命。
注2：NS6316可以在0℃到70℃的限定范围内保证正常的工作状态。
超过-40℃至85℃温度范围的工作状态受设计和工艺控制影响。
编号管脚名称管脚描述管脚功能1FB反馈输入该管脚用于检测并设定输出电压；输出电压大小由R1和R2设定：V OUT =1.0V×[1+(R1/R2)]2CSN 输出电压输出电压脚3CSP 电流采样脚该管脚用于检测并设定输出恒流值；输出恒流值大小由R3设定：Icc=Vcc_ref/R34VIN 电源供电管脚，该管脚应接至少100uF 电解电容到地，以避免输入端在工作时出现较大的电压波动5,6SW功率开关输出端该管脚为开关节点，与电感连接，用于负载功率输出7,8GND 地接地管脚8电气特性工作条件：T=25℃，V IN=12V,R1=100k,R2=24.9k符号参数名称条件最小值典型值最大值单位V IN工作电压范围430V V OVP工作电压范围33VI Q静态电流VIN=8V350uAV UVLO_H开启电压VIN接FB 3.7V V UVLO_L关闭电压VIN接FB 3.1V V FB电压基准0.971 1.03V Vcsp-Vcsn Isense参考电压60mVf OSC振荡器频率130kHzDC最大占空比100% R DSP(ON)上管PMOSFET导通电阻50mΩR DSN(ON)下管NMOSFET导通电阻35mΩT SD过热关断温度150℃ΔT SD过热关断温度迟滞30℃9典型特性曲线下列特性曲线中，除非指定条件，T A =25℃,C IN =100uF,C OUT =470uF,L=47uH 。
SW VS.Output waveform SW VS.Output waveformStart-up WaveformStart-up WaveformVSW ILVSWILVIN=12VVOUT VIN=24VVOUTIOUT=0.5AIOUT=2.5A10应用说明NS6316采用固定频率的电流模式架构。
输出电压由FB 管脚的分压电路设定，比较器将电阻分压值与基准电压进行比较，相应地调整电感峰值电流。
正常工作状态下，当振荡器将R-S 锁存器置位时，上管PMOS 功率管导通；当电流比较器将R-S 锁存器复位时，上管PMOS 功率管截止，下管NMOS 功率管导通，直到电流翻转比较器触发或下一个周期开始时，下管NMOS 功率管截止，上管PMOS 功率管导通，再进行下一周期循环。
10.1过温保护NS6316具有过温保护功能。
当芯片内部温度达到150℃时，保护电路启动，关闭PWM 输出，使芯片温度下降。
过温保护电路可以防止芯片因故障导致的过热损坏。
NS6316若长时间处于热关断模式会降低芯片的可靠性。
10.2电流限制在上管PMOS 功率管导通期间，电流限制模块可以检测流过上管PMOS 功率管的电流。
此电流限定值由内部直接设定，如果流过上管PMOS 功率管的电流超过设定的限流值，则上管PMOS 功率管截止。
10.3振荡器频率NS6316振荡器频率由内部直接设定，设定值为130KHz 。
10.4设置输出电压输出电压可由连接到FB 管脚的分压电阻来设定，分压电阻精度应≤1%。
为了提高轻载的效率，可以考虑使用较大电阻值。
但如果阻值过大，FB 管脚更容易受到噪声的干扰，导致输出电压的变化量会更加显著。
R 2电阻范围：10kΩ~1MΩ。
R 1电阻值由下述公式确定：)1(21-⋅=REFOUTV V R R 公式中V REF =1.0V 。
10.5设置输出恒流点输出恒流点可由连接到CSN 和CSP 管脚之前的电阻来设定，分压电阻精度应≤1%。
R sense 电阻值由下述公式确定：cccc ref sense I V R _=公式中Vcc_ref=60mV ，Icc 为设定输出恒流值。
10.6线缆补偿为了补偿充电器输出线缆产生的压降，NS6316集成了一个用户可调节的线缆压降补偿功能，通过对FB 管脚处的阻抗设定来实现。
根据线缆的压降选择适当的反馈电阻值来实现线缆补偿，可适当参考下图曲线。
当增大R 1电阻值，输出电压补偿量也会增大：1100)()()(1A I k R V V OUT OUT ⋅Ω=∆注：工作条件：T=25℃，V IN =12V10.7电感选择在多数应用中，电感值设定在4.7uH ~47uH 之间较为合理，电感值应基于期望纹波电流来选定。
较大的电感量会使纹波电流变小，较小的电感量使纹波电流变大。
如公式所示，较大的V IN 或V OUT 也会增加纹波电流。
一个合理的纹波电流应设定为输出电流额定值的20%~40%（ΔI L =1.2A=40%×3A ）)1(INOUT OUT L V VL f V I -⋅=∆电感的直流电流大小应大于等于最大负载电流与纹波电流一半之和以避免磁饱和。
因此，一个额定值为3.36A 的电感对于多数应用条件是足够的（3A+1.2A ）。
为了提高效率，应选择低直流阻抗的电感。
不同的磁芯材料和形状会改变一个电感的尺寸/电流和价格/电流关系。
环形或带屏蔽磁芯，使用铁氧体或者坡莫合金材质具有更小的体积和更低的辐射能量，但是通常比同等电气特性的铁粉芯花费更高的价格。
电感的选择通常还要考虑价格、尺寸要求和EMI 需求等因素，而不是优先满足芯片的工作要求。
10.8输出和输入电容选择在连续工作模式下，主开关管的电流是一个周期性方波（占空比由V OUT /V IN 决定）。
为避免过大的电压瞬变，应尽量使用ESR 较低，尺寸与最大电流有效值相匹配的输入电容。
最大电容电流有效值由下式给出：（C IN 有效值要求）INOUT IN OUT OMAX RMS V V V V I I )(-⋅≈这个公式表明，当V IN =2V OUT 时，最大值为I RMS =I OUT /2。
由于最大的应力与正常应用相比，余量差额较小，所以这种简单的最恶劣条件只用于设计参考。
需注意电容制造商提供的电流等级，因其通常是根据2000H 的寿命来确定的，所以设计时需要减小对电容量的使用或选择一个比需要值更高温度等级的电容。
如有任何问题请及时咨询制造商。
C OUT 的选择是由有效串联阻抗决定的。
通常地，一旦C OUT 的ESR 需求得到了满足，电流有效值等级会远超I RIPPLE(P-P)的要求条件。
输出纹波ΔV OUT 由下式确定：81(OUTL OUT C f ESR I V ⋅+∆=∆其中，f=工作频率，C OUT =输出电容量，ΔI L =电感内纹波电流。
对一个固定的输出电压，随着输入电压的增加，ΔI L 也增加，所以输出纹波会在最大输入电压值时达到最高。
铝电解电容和钽电容都是可行的。
对于钽电容，电容的电压浪涌测试是至关重要的，可采用AVX TPS 表面的钽电容系列。
这些电容系列通常是为了低ESR 而设计制造的，所以通常会在定容量下给出最低的ESR 值。
10.9效率注意事项开关电源调节器的效率等效于输出功率与输入功率的百分比。
通常分析一些个体的损失，对于查明限制效率的原因和发现提高效率的措施是十分有帮助的。
效率可以表示为：效率=100%-(L1+L2+L3...)，此时，L1，L2……每一项是占一定百分比的输入损失。
尽管电路中存在很多损耗性的因素，V IN 静态电流和I 2R 是两项主要损耗。
V IN 静态电流损失决定了极低电流负载时的效率，而I 2R 损失决定了中等和较高负载电流时的效率。
在一个典型的效率曲线内，由于实际功率损失不明显，会导致曲线在极低负载电流时出现误导性的错误。
V IN 静态电流由两个器件决定：在电气特性里给定的直流偏置电流，内部主开关和同步开关的栅极充电电流。
内部功率MOS 管开关时的栅极电容决定了栅极充电电流。
每次栅极从高到低再到高切换时，一些电荷ΔQ 就会从V IN 移动到地。
这就导致ΔQ/ΔT 带来的电流通常会大于直流偏置电流。
在持续工作模式下，()B T GATECHG Q Q f I +⋅=其中Q T 和Q B 是内部上拉和下拉开关管子的栅极电荷。
直流偏置和栅极电荷损失会一定比例地影响输入电压，因此，两者会在较高供电电压时产生更大的影响。
I 2R 损失是由内部开关的阻抗计算得来，包括R SW 和外部电感直流电阻R L 。
在连续工作模式下，平均输出电流在流经电感L 时会被主开关和同步开关“斩开”，因此，从SW 管脚看进去的串联阻抗是上拉和下拉MOS 管的R DS(ON)和占空比的共同作用结果。
具体公式为:)1()()(DC R DC R R BOT ON DS TOP ON DS SW -⋅+⋅=上拉和下拉MOS 管的R DS(ON)的数值可以从典型特性曲线里得出。
因此计算I 2R 损失，只需添加R SW 到R L ，同时将该结果乘以平均输出电流的平方。
