单片机入门视频教程

从零到项目开发学PIC单片机与 C语言技术视频教程
基于慧净HJ-5G/HL-K16/HL-K18开发板 QQ:398115088
3、PIC单片机视频教程 MPLAB IDE软件安装
软件安装位置
安装方法
• 软件全部赠送，复制到自己的电脑上，复 制在根目录下，要保证路径没有中文，否 则会现很多问题，我们也没有办法帮助你 的。
• 多看视频教程，如果看不明，建议再看参 考说明，一步一步来做，不要急于求成。
学习PIC需要用到的软件
• 1、MPLAB V8.XX软件：主要作用，代码 输入。
• 全部软件支持Biblioteka 新操作系统，WIN8.1。重点提示
• 安装时由系统自动默认安装目录， 请新手朋友一定要这样做，否则很容 易出现问题，如果不按我的方活做， 出现问题，我们也没有办法帮你的， 谢谢支持。

单片机入门教程单片机，又称微控制器（Microcontroller），是一种集成在电路上的微型计算机，具有体积小、价格低、功能强大、使用方便等优点，广泛应用于智能家居、工业控制、消费电子、汽车电子等领域。

通过学习单片机，我们可以了解如何将计算机技术与实际应用相结合，实现各种控制系统的设计。

单片机主要由中央处理器（CPU）、存储器（RAM/ROM）、输入/输出接口（I/O口）、定时/计数器、中断系统等组成。

中央处理器（CPU）：控制器的核心部件，负责指令执行、数据处理等。

存储器（RAM/ROM）：存储数据和程序代码。

RAM用于实时存储数据，ROM用于存储固定程序。

输入/输出接口（I/O口）：用于连接外部设备和CPU之间的数据传输。

定时/计数器：用于实现定时操作和计数功能。

中断系统：用于处理外部事件，实现实时控制。

单片机编程语言主要有汇编语言和C语言。

汇编语言是低级语言，与硬件密切相关，适用于对性能要求较高的场合；C语言是高级语言，具有可读性强、易于维护等优点，适用于初学者。

掌握基本概念：了解单片机的组成、工作原理、编程语言等基本概念。

学习电路基础：了解电路的基本原理和元件，为后续实践打下基础。

实践操作：通过实验和项目实践，加深对理论知识的理解和应用。

阅读相关书籍：参考相关书籍和资料，拓宽知识面和技能水平。

参加培训课程：参加专业培训课程，接受系统化的教学和实践指导。

交流与讨论：与其他学习者交流和讨论，分享经验和技巧，提高学习效果。

单片机是电子技术领域中重要的组成部分，学习单片机需要掌握基本概念、电路基础、编程语言等方面的知识。

通过实践操作和项目经验积累，可以更好地理解和应用单片机技术。

阅读相关书籍、参加培训课程和与其他学习者交流也是提高学习效果的重要途径。

Access是微软公司推出的一款关系型数据库管理系统，它作为Office套件的一部分，与Word，Excel和PowerPoint等应用一起，构成了微软公司强大的办公软件套件。

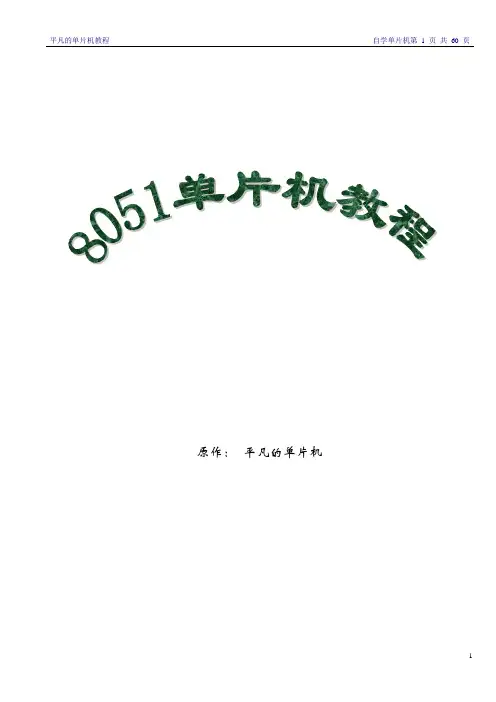

原作：平凡的单片机1、何谓单片机一台能够工作的计算机要有这样几个部份构成：CPU（进行运算、控制）、RAM（数据存储）、ROM（程序存储）、输入/输出设备（例如：串行口、并行输出口等）。

在个人计算机上这些部份被分成若干块芯片，安装一个称之为主板的印刷线路板上。

而在单片机中，这些部份，全部被做到一块集成电路芯片中了，所以就称为单片（单芯片）机，而且有一些单片机中除了上述部份外，还集成了其它部份如A/D，D/A等。

天！PC中的CPU一块就要卖几千块钱，这么多东西做在一起，还不得买个天价！再说这块芯片也得非常大了。

不，价格并不高，从几元人民币到几十元人民币，体积也不大，一般用40脚封装，当然功能多一些单片机也有引脚比较多的，如68引脚，功能少的只有10多个或20多个引脚，有的甚至只8只引脚。

为什么会这样呢？功能有强弱，打个比方，市场上面有的组合音响一套才卖几百块钱，可是有的一台功放机就要卖好几千。

另外这种芯片的生产量很大，技术也很成熟，51系列的单片机已经做了十几年，所以价格就低了。

既然如此，单片机的功能肯定不强，干吗要学它呢？话不能这样说，实际工作中并不是任何需要计算机的场合都要求计算机有很高的性能，一个控制电冰箱温度的计算机难道要用PIII？应用的关键是看是否够用，是否有很好的性能价格比。

所以8051出来十多年，依然没有被淘汰，还在不断的发展中。

2、MCS51单片机和8051、8031、89C51等的关系我们平常老是讲8051，又有什么8031，现在又有89C51，它们之间究竟是什么关系? MCS51是指由美国INTEL公司（对了，就是大名鼎鼎的INTEL）生产的一系列单片机的总称，这一系列单片机包括了好些品种，如8031，8051，8751，8032，8052，8752等，其中8051是最早最典型的产品，该系列其它单片机都是在8051的基础上进行功能的增、减、改变而来的，所以人们习惯于用8051来称呼MCS51系列单片机，而8031是前些年在我国最流行的单片机，所以很多场合会看到8031的名称。

内容：西安科技大学科技创新实验班C8051F单片机教程之一作者：苗瑞日期：2009-12-8网站：/bbs一、认识C8051F并与51比较本节主要是让初学C8051F单片机的学员有个感性的认识，着重强调理论方面的知识，并通过与51单片机的比较，让大家能有更深刻的体会。

1、C8051F单片机简介C8051Fxxx 系列单片机是完全集成的混合信号系统级芯片，具有与8051 兼容的微控制器内核，与MCS-51 指令集完全兼容。

除了具有标准8052 的数字外设部件之外，片内还集成了数据采集和控制系统中常用的模拟部件和其它数字外设及功能部件MCU 中的外设或功能部件包括模拟多路选择器、可编程增益放大器、ADC、DAC、电压比较器、电压基准、温度传感器、SMBus/ I2C、UART、SPI、可编程计数器/定时器阵列（PCA）、定时器、数字I/O 端口、电源监视器、看门狗定时器（WDT）和时钟振荡器等。

所有器件都有内置的FLASH 程序存储器和256 字节的内部RAM，有些器件内部还有位于外部数据存储器空间的RAM，即XRAM。

C8051Fxxx 单片机采用流水线结构，机器周期由标准的12 个系统时钟周期降为1 个系统时钟周期，处理能力大大提高，峰值性能可达25MIPS。

C8051Fxxx 单片机是真正能独立工作的片上系统（SOC）。

每个MCU 都能有效地管理模拟和数字外设，可以关闭单个或全部外设以节省功耗。

FLASH 存储器还具有在系统重新编程能力，可用于非易失性数据存储，并允许现场更新8051 固件。

应用程序可以使用MOVC 和MOVX 指令对FLASH 进行读或改写，每次读或写一个字节。

这一特性允许将程序存储器用于非易失性数据存储以及在软件控制下更新程序代码。

片内 JTAG 调试支持功能允许使用安装在最终应用系统上的产品MCU 进行非侵入式（不占用片内资源）、全速、在系统调试。

该调试系统支持观察和修改存储器和寄存器，支持断点、单步、运行和停机命令。

普中科技 单片机开发仪视频教程
1：CPU脉冲输入端，端口对应一个信号输出端16。 2：CPU脉冲输入端。 3：CPU脉冲输入端。 4：CPU脉冲输入端。 5：CPU脉冲输入端。 6：CPU脉冲输入端。 7：CPU脉冲输入端。 8：接地
9：该脚是内部7个续流二极管负极的公共端，各二极管的正极分别接各达林顿管的集 电极。用于感性负载时，该脚接负载电源正极，实现续流作用。如果该脚接地，实际 上就是达林顿管的集电极对地接通。
普中科技 单片机开发仪视频教程
原理图和连接逻辑图
原理图
连接逻辑图
当一个选通端（G1）为高电平，另两个选通端（/(G2A)和/(G2B)）为低电平时，可将地 址端（A、B、C）的二进制编码在一个对应的输出端以低电平译出 ,利用G1、/(G2A)和 /(G2B)可级联扩展成4线－16线译码器或5线-32线译码器
普中科技 单片机开发仪视频教程
轻触按钮开关在开发仪上应用原理图
01
排线连接方法 看视频图像
02
四、知识点 1.intrins.h：_nop_函数在此头文件中，此函数是空指令函数，相当汇编NOP指令。 2.Sbit 关键字：是Keil C增加的关键字，用来定义位变量，它有三种用法： 1. sbit 位变量名 = 地址值 例如: sbit AC = 0xD6 2.sbit 位变量名 = 寄存器名称^寄存器某位的序号 例如:sbit K1 = P0^0 3.Sbit 位变量名 = 寄存器地址^寄存器某位的序号 例如:sbit K2 = 0x80^1 3.While循环语句： while语句用来“当型”循环结构，它的格式：while(表达式) { 语句；} 当表达式为为“真”或“1”时，循环执行while后面{ }内的语句，常称循环体，当为“假”或“0”时，不执行循环体或者退出循环体语句。 4.If条件判断选择语句： if语句是一个条件判断选择语句。这里介绍2种用法。它的格式： ①if(表达式) { 语句; } //表达式为“真”或“1”则执行语句，为“假”或“0” 则 //执行 语句后面的语句 if(表达式) 语句1； //表达式为真或1时，则执行语句1. else 语句2； //表达式为假或0时，则执行语句2.

一、51单片机1、祥云51单片机学习光盘（视频教程、例程、操作系统）适合初学者资料下载链接：https:///cJzLQdrBfp2KD 访问密码8f772、普中51单片机学习光盘/s/1pK0c4BL3、郭天祥----十天征服单片机/s/1i4N2Hrn4、新概念51单片机C语言教程.入门、提高、开发（500页，郭天祥著）https:///cYAYJtgFJNUup 访问密码9eb15、力天电子51单片机视频教程/s/1hrulifU6、天狼星51单片机视频教程链接：/s/1pKsD3b9 密码：scy48、STC12C5A60S2例程https:///cjPpH7uBBbIr8 访问密码a471二、AVR单片机1、郭天祥--十天学会AVR单片机视频教程https:///cwVbV5mWw9pxk 访问密码34ba1、锐志电子AVR单片机视频教程https:///cweRHU4JUSypY 访问密码64b22、手把手AVR单片机视频教程https:///cm926G3YrWKhG 访问密码dccb3、DY_miniAVR单片机光盘资料https:///c3fIFUrWu4LEG 访问密码00364、AVR代码生成器https:///c3fILqj5h3aT9 访问密码20615、AVR开发工具https:///c3fI3satMGmSh 访问密码d3566、AVR例程https:///c3fIFfSgCzhWE 访问密码48c1三、msp430单片机1、郭天祥---十天学会msp430单片机https:///cYAYvyxDBaHgr 访问密码4dca2、力天msp430单片机视频教程https:///cYAY83HwRumTn 访问密码d66c3、msp430 c语言.pdfhttps:///cYAY577Ucc7b2 访问密码86b34、msp430教程.pdfhttps:///cYAYtXwXYesgC 访问密码ccbf5、IAR C 430标准库函数.pdfhttps:///cYAYnInwURHZx 访问密码52ef四、PIC单片机1、郭天祥--十天学会pic单片机https:///cYAYDyx2Zydsi 访问密码af9b2、王伟民pic单片机教程https:///cYAYz37WLEaYZ 访问密码2312五、STM32嵌入式教程1、正点原子《手把手教你学STM32-M3》-基于正点原子战舰STM32开发板/s/1hqOsK6K2、正点原子《手把手教你学STM32-M4》-基于正点原子探索者STM32F4开发板/s/1hqOsK7q3、正点原子 UCOS/EMWIN/LWIP视频-基于正点原子STM32开发板/s/1qWsXTfu4、mini基础板视频教程光盘链接：/s/1hqVhZdq 密码：rhab5、stm32历程链接：/s/1jH0maay 密码：hcy26、众想单片机stm32视频教程链接：/s/1hrwmnRY 密码：rb887、李想stm32视频教程链接：/s/1jGZN9kE 密码：m9668、红龙stm32开发板光盘链接：/s/1i4mGYqT 密码：uc5v9、stm’32清晰教程链接：/s/1bogN6Gn 密码：p7pt10、stm32官方文件链接：/s/1c1gfzva 密码：s2gs11、stm32资料pdf资料总汇(20)篇/s/1gdTioq3/s/1eQQ2qPG/s/1i4iDiYh/s/1o7avuCq/s/1gdNIv79/s/1dDTmnRz/s/1mhyggcS12、基于嵌入式实时操作系统的程序设计技术_周航慈_北航.pdf/s/1dEmOZBz13、任哲-嵌入式实时操作系统μCOS-II原理及应用.pdf/s/1jHyjZOM14、嵌入式操作系统uCOS-II(第二版)/s/1dEkhscD15、ucos2经典讲解/s/1o7bHpbG16、邵贝贝ucos操作系统全书.pdf/s/1sklKEz717、零死角玩转stm32-系统篇（uCOS-II）/s/1mhazyQk18、ucosii学习文档集/s/1jGRadIQ六、ARM7、ARM9视频教程1、郭天祥ARM7视频教程https:///cwVbAjCw9JL95 访问密码627d2、郭天祥ARM9视频教程https:///cYARicupI5tjL 访问密码1f283、郭天祥郭天祥CPLD视频教程https:///cwVbfP2dTEeRq 访问密码f955七、CORTEX—A内核arm教程1、基于cortex-a内核的指令链接：/s/1c1qURXe 密码：zux42、国嵌学院cortex-a嵌入式视频全集（内部视频）链接：/s/1pKwEjLh 密码：mc9r3、wince6.0镜像链接：/s/1dEuq3uT 密码：14ww4、wince6.0源码链接：/s/1i4ymmdn 密码：fpb0 5、vs2005链接：/s/1boiP2Bd 密码：7spr 6、QT视频教程链接：/s/1i4fpok1 密码：o4q3 链接：/s/1c0ZtQbI 密码：fwkq 7、QT在Android下编程教程链接：/s/1geft1Z1 密码：z2gq 8、cortex-a下游戏安装集链接：/s/1o84B9WY9、天嵌210光盘资料10张（视频、源码、电路）链接：/s/1boCjt5110、andriod资料链接：/s/1i42VQSH 密码：7fbg 11、windows下资料链接：/s/1i4bRBoT 密码：nqan 12、linux操作系统资料链接：/s/1behIfc 密码：c13n 13、wince操作系统资料/s/1YHVRK14、ARM64-zip链接：/s/1sk1Z6Mx 密码：7uc3 15、QT源码包链接：/s/1boj5ptt 密码：w9bv 16、linux源码包链接：/s/1geyWgPd 密码：qz8z 17、linux开发工具链接：/s/1qXaXmB6 密码：n5ka八、其他资料1、AD6.9 PCB设计教程（15G）https:///cjGM4TkItmeCH 访问密码6e71 2、autocad视频教程https:///cHP5pRjnFbYEA 访问密码ea0d 3、C++课件https:///c3WZYx7h56wZW 访问密码62f8 4、c语言参考手册https:///cjGMTU6WgxQs8 访问密码65a2 5、protel99视频教程https:///c3FHH4rSdp8pH 访问密码1011 6、protues8视频教程https:///cwVbKL73tJtkT 访问密码068e链接：/s/1TYmHg 密码：5l5m 7、SolidWorks视频教程（初级、高级）https:///cYABpMI5Yu4a5 访问密码fc708、VC++视频教程https:///cYABNBtWUfziZ 访问密码71479、zigbee文档资料视频教程https:///cYABipqm9VmTS 访问密码737c10、zigbee-cc2530光盘资料链接：/s/1nubduNf 密码：h6n211、zigbee组网、栈协议教程链接：/s/1nubduNf 密码：h6n212、常用74芯片、电阻、电容、电感、三级管、运放等资料集https:///cYA6ghmYJRUMN 访问密码5449https:///cYA6sTMXiCpEg 访问密码86f4https:///cYA6AztRiuDHN 访问密码8129https:///cYA6fkEyFb9qS 访问密码bd7ahttps:///cYA6KVtPtzN8R 访问密码751a13、VB资料文档+视频教程https:///cYA6Jt5cHvJtJ 访问密码31a514、matlab教程文档+视频https:///cYA6Z4ZneS92Y 访问密码bc3615、瑞萨开发板光盘-电子设计大赛专用https:///cctk6idf8A7HZ 访问密码b92516、你必须知道的495个C语言问题高清PDF中文版全书https:///cYA6QyFqqhcqq 访问密码ee8a 17、电路设计技术与技巧第二版高清晰pdf中文版https:///cYA6cfvbcMtHY 访问密码fcaf 18、战舰-GSM短信模块教程资料链接：/s/1qXaXmIo 密码：e2vk 19、语音模块资料https:///cYA6LifVjRi2n 访问密码0a2920、无线通信模块资料https:///cYA63EabvaH6J 访问密码9eac 21、指纹识别模块资料https:///cYA6r3jtbJKYT 访问密码e9b0 22、顺平linux视频教程(内部)链接：/s/1nuzzQGx 密码：521t 23、jave零基础视频教程链接：/s/1boh3v6B 密码：bqux 24、大数据学习资料链接：/s/1kUtyzPH 密码：miv2 25、android手机端编程视频教程链接：/s/1skiwKOH 密码：rriv 26、陀螺仪-飞控-四旋翼-电路仿真mulitism资料链接：/s/1c1mQU8S 密码：d0e6。

非总线型
RST 1 P3.0/RXD 2 P3.1/TXD 3
XTAL2 4 XTAL1 5 P3.2/INT0 6 P3.3/INT1 7 P3.4/T0 8 P3.5/T1 9
GND 10
20 VCC 19 P1.7 18 P1.6 17 P1.5 16 P1.4 15 P1.3 14 P1.2 13 P1.1/AIN1 12 P1.0/AIN0 11 P3.7
本视频配套书籍：
51单片机C语言程序设计教程 ——王云 编著
课程内容安排
基础篇
基于单片机最小系统，介绍单片机的基础知识；及单片机C语言基础知识。
实战篇
以YL-51开发板为平台，逐个讲解开发板上各个模块的使用，把各器件模块讲 解清楚。通过实践深化理解数字电路的概念、C语言的基本应用以及C语言如 何同实际电路发生联系。
如：0001B→1→1H B表示为二进制，H为十六进制 1001B→9→9H 1010B→10 → AH 1001 1010→154→9AH
各种进制的对应关系
二进制数的逻辑运算
1."与"运算 "与"运算是实现“必须有，否则就没有”这种逻辑关系
的一种运算。运算符为“ ·” 其运算规则如下：
0·0=0； 0·1=1·0=0； 1·1=1
P1.0 P1.1 P1.2 P1.3 P1.4 P1.5 P1.6 P1.7 RST/VPD P3.0/RXD P3.1/TXD P3.2/INT0 P3.3/INT1 P3.4/T0 P3.5/T1 P3.6/WR P3.7/RD XTAL2 XTAL1
VSS
总线型
1
40
2
39
3
38
4

从零到项目开发学单片机与C语言技术基于慧净51/AVR/PIC/ARM开发板QQ:398115088从零到项目开发学单片机与C语言技术基于慧净51/AVR/PIC/ARM开发板QQ:398115088第一讲 什么是单片机?教程的特点•教程以动手实践为主，理论为辅，理论只在实际要用到时候才讲，随讲随用，用多少就讲多少----节约你的时间。

对于初学者建议大家不要急于写程序，先来学习视频中的上集--单片机理论知识。

学好单片机理论知识后,再看下集--实践视频。

•只要你读过小学，认识字，会打字母，认真跟着“弟子同学”一起来学完本套51单片机视频后，你就进入了51单片机世界的大门。

讲解力求通俗易懂，实验板现象用摄像头实时拍摄，帮助大家突破单片机学习中的难点，全程采用手把手方式教学。

单片机基础知识•学单片机需要什么基础？•什么是单片机、单片机能做什么、怎么开始学习单片机。

•学单片机需要的一些预备知识。

•模拟电子、数字电子、C语言基础知识。

•了解51单片机学习板系统结构。

•如何用51单片机开发板板在短时间内掌握51单片机和C语言编程。

•KEIL工程建立详细介绍及KEIL软件使用方法。

学单片机需要什么基础？1.与以前所学的知识关联很少。

2.只需要掌握很基本的数电模电知识，如二进制、十进制、十六进制之间的转换，与、或、非逻辑关系等。

3.对各种器件的概念基本上是从零开始。

4.如果要用C语言编程，需具备学习简单的C 语言基础知识的能力。

5.所有人都站在了同一起跑线上。

单片机主要掌握以下几点1、最小系统能够运行起来的必要条件。

电源晶振复位电路2、对51单片机任意IO口的随意操作控制IO输出控制高低电平，高电平1，底电平0。

IO输入检测高低电平。

3、定时器：重点掌握最常用的方式24、中断：外部中断、定时器中断、串口中断5、串口通信：单片机之间、单片机与电脑间什么是单片机？在一片集成电路芯片上集成计算机所有基本部分（中央处理器CPU、存储器RAM、ROM、定时计数器T/C，输入输出接口IO、中断系统）都集成在一个芯片上，从而构成了单芯片微型计算机，即单片机，也可以叫它做小电脑。

SD卡原理
基于HL-K16 K18单片机讲解
SD卡的原理是什么
• SD卡（Secure Digital Memory Card）是一 种为满足安全性、容量、性能和使用环境 等各方面的需求而设计的一种新型存储器 件，SD卡允许在两种模式下工作，即SD模 式和SPI模式，本系统采用SPI模式。本小 节仅简要介绍在SPI模式下，STM32处理器 如何读写SD卡，如果读者如希望详细了解 SD卡，可以参考相关资料。
SD卡内部结构及引模式下SD各管脚名称
关于SD卡的几点注意事项:
• 1、无论我们愿意不愿意，SD卡每次读写数 据的最小单位是1个扇区，即512个字节。
• 2、SD卡与单片机连接的SPI总线不能太长， 要尽量短。这样的好处是速度可以更快， 也不容易出错。
• 3、虽然我们并不关心FAT文件表，但是我 们仍然要关心SD卡的存储结构，如果我们 不想使用PC机来读取保存在SD卡上的数据 那我们就不用关心SD存储结构了。
开发板SD卡接线图
SD卡图片
SD 的基本记忆单位
写SD 卡步骤

单片机原理与C51语言程序设计与基础教程课后习题答案习题填空题1．一般而言，微型计算机包括、、、四个基本组成部分。

2．单片机是一块芯片上的微型计算机。

以为核心的硬件电路称为单片机系统，它属于地应用范畴。

3．Atmel 公司生产的CMOS型51系列单片机，具有内核，用代替ROM作为程序存储器，4．单片机根据工作温度可分为、和三种。

民用级的温度范围是0℃一70℃，工业级是-40℃~85℃，军用级是-55℃-125℃(不同厂家的划分标推可能不同。

5．在单片机领域内，ICE的含义是。

选择题1．单片机的工作电压一般为V？A 5VB 3VC 1VD 4V2．单片机作为微机的一种，它具有如下特点：A 具有优异的性能价格比B 集成度高、体积小、可靠性高C 控制功能强，开发应用方便D 低电压、低功耗。

3．民用级单片机的温度范围是：A -40℃~85℃B 0℃一70℃C -55℃-125℃D 0℃一50℃4．MCS-51系列单片机最多有个中端源。

A 3B 4C 5D 65．下列简写名称中不是单片机或单片机系统的是A MCUB SCMC ICED CPU问答题1．单片机常用的应用领域有哪些？2．我们如何学习单片机这么技术？3．单片机从用途上可分成哪几类？分别由什么用处？答案填空题1．运算器、控制器、存储器、输入输出接口2．单片机嵌入式系统3．MCS-51 Flash ROM4．民用级(商业级) 工业级军用级5．在线仿真器选择题1．A2．ABCD3．B4．C5．D问答题1．单片机广泛应用于仪器仪表、家用电器、医用设备、航空航天、专用设备的智能化管理及过程控制等领域，大致可分如下几个范畴：（1）在智能仪器仪表上的应用单片机具有体积小、功耗低、控制功能强、扩展灵活、微型化和使用方便等优点，广泛应用于仪器仪表中，结合不同类型的传感器，可实现诸如电压、功率、频率、湿度、温度、流量、速度、厚度、角度、长度、硬度、元素、压力等物理量的测量。

4种IO模式 简化图
C51中端口及其位的表示
端口P0的数据寄存器用P0表示，某一位用P0 . 0 表示。
Pn
Pn.7 Pn.6 Pn.5 Pn.4 Pn.3 Pn.2 Pn.1 Pn.0
端口控制寄存器的相应位设置为1表示输出高电 平，设置为0表示输出低电平。 输出有锁存，一直保持到被新的值取代为止。
包含语句
# include <系统文件名> # include “用户文件名”
系统自带文件，文件名必须由< >括起来，程序员无需人工添加 该文件到工程中。编译时，会自 动在系统的目录中寻找到它。
预处理指令，相 当于汇编中的伪 指令。 仅在编译过程中 起作用。 用#开头
# include是文件包含指令 这条指令会导致预处理器 把#include后面跟的文件 的内容替换到这条指令的 位置。
• STC提供的下载编程 工具采用串口下载； • TOP51学习系统 采用USB下载程序。
IAP在应用编程
概念：
In Appplication Program ，在应用编程，简称IAP。 In-System Program，在系统编程，简称ISP 。
• IAP和ISP表面上看很类似，都是单片机通过下载线或者串口线、USB线和电脑连接，但 IAP的烧写时序是单片机控制的，ISP的烧写时序是电脑控制的，当然对于一般用户，不 严格区分这两者也是没有关系的，象STC的单片机，严格来说是IAP，但原厂在许多资料 里都称其为ISP。
STC12C5A60S2 除了两个VDD和两个VSS外其余36个引脚都可当成 输入/输出引脚（I/O引脚），一般每8个I/O引脚为一组，称I/O端口， 共分 P0、P1、P2、P3、P4、 P5 六个端口，每个端口可以输入或输 出一个8位二进制数。 直插封装的包括： P0(P0.0～ P0. 7) P1(P1.0～ P1. 7) P2(P2.0～ P2. 7) P3(P3.0～ P3. 7) P4(P4.4～ P4.7) 贴片封装的还包括： P4(P4.0～ P4.3) P5(P5.0～ P5.3) 8个引脚 8个引脚 8个引脚 8个引脚 4个引脚 4个引脚 4个引脚

入门视频教程单片机入门视频教程单片机丰富的视频教程、程序资料等免费下载开发板：：DIY-MP3播放器（单片机也能播放SD卡音乐，无第二家有此开发板等技术做出来）、高性能AD/DA转换：PCF8591P的AD/DA串行转换+TLC7528并口DA转换（DAC0832升级版芯片，双路DA输出）、1602液晶屏步进电机等其他基本功能应有尽有！USB转串口集成，只要一根USB线即可供电、下载、通讯。

只要你的电脑有USB口，就可以用此板我们配有全网最多的150个C语言源代码，每个源代码都有详细注释；每个模块有多个源码支持，由简单到复杂，由单文件到多文件，300多页PDF配套教程，循序渐进教你学习。

部分程序拿出来就能做成产品。

带SD卡读取功能，可写字符，汉字，图片，颜色自己变换；综合12864汉字单色屏和1602字符屏功能。

本包含以下配件：【1】SW-51S开发板1块（尺寸182mm x135mm）【2】配套单片机芯片（STC89C52）1片【4】2.4寸触摸彩屏（带触摸功能、带SD卡功能）1块【5】超薄红外遥控器1个【6】配套减速步进电机1个【7】直流电机1个【8】18B20温度传感器1个【9】12M/24M/11.0592M晶振各1个（其中12M的是插在主板上的）【10】备用跳帽（短路块）若干【11】1针杜邦线10根（1x10=10根）【12】usb线1根【13】配套DVD光盘1张（含30集配套教学视频）【14】蓝色背光标准1602屏【1】8个高亮发光二极管（跑马灯、指示灯等）【2】8个高亮数码管显示（数字和字母显示）【3】4个优质独立按键，个优质独立按键，1616个矩阵按键【4】MAX232标准的RS232通信接口通信接口（（PC 通信通信））STC 下载下载，，含有2个通信指示灯（信指示灯（LED LED LED））【5】US USB B 通信芯通信芯片片PL2303,PL2303,故本开发板既可以通过故本开发板既可以通过故本开发板既可以通过该该US USB B 芯片下载程序芯片下载程序，，也可以使用串口线试用上述232接口下载程序。

总结
• 讲解了单片机的开发流程。 • 学单片机必需要用的编程软件（K软件） • 单片机IO口的功能简价 • 主要为下一讲打好基础，学单片机主要是学会单片机的IO口功能，
再编写程序来控制它，从下一讲开始，直接进入项目开发。
谢谢
CK /Q
0
截 引脚P1.X 止
1
读引脚 =1
单片机的引脚（P1口）
• P1端口用内部上拉电阻代替了场效应管T1，且输出信号仅来自 内部总线。若输出时D端的数据为1，T截止输出为1；若D端数据 为0，则T导通，引脚输出为低电平。当P1口作为输入使用时，必 须向锁存器写1，使场效应管截止，才可以作为输入使用。
STC-ISP下载软件
单片机的开发
• 单片机的开发条件和工作主要包括硬件条件、软件条件、软硬件设计、软硬 件仿真、开发系统调试和运行等。
• 不是所有人都学过地理，但是几乎每个人都能找到回家的路，学习单片机也 是如此。我们先不要看什么教材，什么100个小时视频教程，我们直接进入 开发过程的介绍与学习，争取在最短的时间内获得最多的感性认识。千万不 要像学英语那样学单片机，就像背了十年单词却没见到一次老外——看一年 教材也没见过单片机什么样的话，那就不可能学会的。
P0.0-P0.7 ALE EA
PSEN P2.0-P2.4
单片机
8D 8Q G OE
锁存器 74LS373
D0-D7 A0-A7
OE CE A8-A12
EPROM
如何通过I/O口输出电平信号
• 单片机和外部设备的交互，无论输入还是输出，都是通过 I/O口进行的。
• I/O口在进行数据的输入输出之前，必须先设置IO模式。 • 1T单片机所有I/O 口均可通过对PnM1、PnM0这两个控制寄存器配置成4 种

【打开之前读我】.doc: /file/7050192专用解压器.exe: /file/6987495单片机快速入门ARM单片机快速入门01_ARM系统简介.tar.bz2: /file/698739502_RM开发工具及配置.tar.bz2: /file/700248103_LPC210X的PLL设置及GPIO操作.tar.bz2: /file/700257504_流水灯、蜂鸣器、数码管的程序设计.tar.bz2: /file/700267405_24C02读写实验.tar.bz2: /file/700271406_ARM定时器及外部中断程序设计.tar.bz2: /file/700279307_PUSART及标准输入输出接口程序设计.tar.bz2: /file/7002837 08_按键和PS2键盘解码程序设计.tar.bz2: /file/700285909_12864液晶程序设计及简单的GUI建立.tar.bz2: /file/7002888 10_SD卡操作及FAT文件系统程序设计.tar.bz2: /file/700295011_RTC实时时钟实验.tar.bz2: /file/700299612_ADC及PWM程序时间.tar.bz2: /file/700305413_ARM看门狗及掉电模式实验.tar.bz2: /file/7003105AVR单片机快速入门AT89系列技术手册.tar.bz2: /file/7020725ATMEL网站应用笔记.tar.bz2: /file/7020937AVR 中文参考资料.tar.bz2: /file/7021103AVR单片机英文资料.tar.bz2: /file/7030434AVR单片机视频教程.tar.bz2: /file/7030038AVR高速嵌入式单片机原理与应用.tar.bz2: /file/7030443ICC_例程.tar.bz2: /file/7030039没有仿真器的情况下如何开发AVR.pdf: /file/7030040面向新手的AVR开发工具及基本知识_中文.pdf: /file/7030043C51单片机快速入门51单片机资料宝典.tar.bz2: /file/7030547单片机多媒体教学.tar.bz2: /file/7030791C语言入门教程51单片机课件ppt.tar.bz2: /file/7034934C语言PPT.tar.bz2: /file/7034939C语言教程及经典程序100例非常实用tcstudy.chm: /file/7034940单片机C语言教程.pdf: /file/7034945单片机的C 语言轻松入门.PDF: /file/7034947嵌入式c编程语言入门与深入.pdf: /file/7034962KeilC编程软件教程51 单片机C 语言入门教程.pdf: /file/7035188keil c51_manual.doc: /file/7035192Keil C51使用帮助[中文资料].tar.bz2: /file/7035241Keil使用手册.tar.bz2: /file/7035256uv2_1视频教程.tar.bz2: /file/7035279《uVision2入门教程》中文.pdf: /file/7035180如何用Keil 在线调试nRF24E1.pdf: /file/7035282教程精品系列KEIL PDF教程.tar.bz2: /file/7035281MSP430单片机快速入门MSP430 单片机资料.ppt: /file/7036099MSP430Appliction Note.tar.bz2: /file/7036128msp430基础资料.tar.bz2: /file/7036215msp430应用参考.tar.bz2: /file/7036309msp430应用笔记.tar.bz2: /file/7036290MSP430系列单片机IAR代码示例.tar.bz2: /file/7036217MSP430系列单片机原器件手册.tar.bz2: /file/7036255单片机资料.tar.bz2: /file/7036358电子教程.tar.bz2: /file/7036803芯片资料.tar.bz2: /file/7036895PIC单片机快速入门MPLAB IDE V6.XX快速入门指南.pdf: /file/7037069MPLAB IDE集成开发环境用户指南(中文).pdf: /file/7037077PIC16C5X单片机编程指南.pdf: /file/7037092PIC16F877单片机编程实例教程.pdf: /file/7037103PIC16F87X中文资料.pdf: /file/7037095PIC单片机C语言学习教程 .pdf: /file/7037172PIC单片机入门与实战.pdf: /file/7038795PIC单片机原理.tar.bz2: /file/7038808PIC程序设计基础.pdf: /file/7037155PIC系列单片机应用设计与实例.tar.bz2: /file/7036991_PIC16F87X快速上手.tar.bz2: /file/7037065ProtelDXP入门与提高Protel.DXP.电路设计制版.100例.tar.bz2: /file/7041184动画.tar.bz2: /file/7043253操作实例.tar.bz2: /file/7041185Protel快速入门Protel 99 se 中文入门.pdf: /file/7044954Protel 99 SE 印制电路设计系统说明书.pdf: /file/7044953Protel 99 SE 快捷键.pdf: /file/7043879Protel 99 SE 视频教程.tar.bz2: /file/7043988Protel 99 SE 视频教程.tar.bz2: /file/7048634protel99se.pdf: /file/7043874Protel99SE精彩教程.tar.bz2: /file/7043877PROTEL99电路原理嵌入WORD.pdf: /file/7043878prote视频教程.tar.bz2: /file/7044958用PROTEL99SE布线的基本流程.pdf: /file/7043873Proteus简易教程Proteus.Professional.7.1.SP2.新增功能详细介绍.pdf: /file/7048792 PROTEUS——电子线路设计、制版与仿真PPT.tar.bz2: /file/7048916 Proteus与Keil快速集成.pdf: /file/7048920基本概念.doc: /file/7048923属性.doc: /file/7048789电子控制技术视频华为内部资料.tar.bz2: /file/7049280电子制作－MCU.pdf: /file/7049330电子技术视频AVSEQ03.tar.bz2: /file/7050347 AVSEQ04.tar.bz2: /file/7050510 AVSEQ05.tar.bz2: /file/7050715 AVSEQ06.tar.bz2: /file/7050898 AVSEQ07.tar.bz2: /file/7051154 AVSEQ08.tar.bz2: /file/70502612 C语言视频教程和单片机相关工具C语言视频教程01.csf: /file/705155102-.csf: /file/705166603-.csf: /file/705171004-.csf: /file/705172105.csf: /file/705239506-.csf: /file/705269907-.csf: /file/705274608-.csf: /file/705277009-.csf: /file/705300210-.csf: /file/705407411-.tar.bz2: /file/706115212-.tar.bz2: /file/707511713-.tar.bz2: /file/707521614.tar.bz2: /file/706166115-.tar.bz2: /file/706201516-.tar.bz2: /file/707530117-.tar.bz2: /file/707534718-.tar.bz2: /file/707536519-.tar.bz2: /file/707539020--.tar.bz2: /file/707564021-.tar.bz2: /file/707595822-.tar.bz2: /file/707609223-.tar.bz2: /file/707612124-.tar.bz2: /file/707614625.tar.bz2: /file/707615626.tar.bz2: /file/707618627.tar.bz2: /file/707623728.tar.bz2: /file/7074967c语言高级教程.pdf: /file/7054287播放软件: /file/7051497单片机相关工具ARM调试工具.tar.bz2: /file/7054363AVR Studio.tar.bz2: /file/7063195AVR编程工具ICC.tar.bz2: /file/7063372GNU C.tar.bz2: /file/7055716IAR ASM.tar.bz2: /file/7063465Keil_c51.tar.bz2: /file/7064397MSP430相关软件.tar.bz2: /file/7065442Protel99简体中文版.tar.bz2: /file/7066060串口调试.tar.bz2: /file/7056126凌阳单片机编程器IDE184.tar.bz2: /file/7062455单片机仿真软件.tar.bz2: /file/7067418各种阅览器.tar.bz2: /file/7067855字模提取.tar.bz2: /file/7054348程序下载工具.tar.bz2: /file/7056125解压工具.tar.bz2: /file/70561283ARM单片机教程第一讲.tar.bz2: /file/7077187第七讲.tar.bz2: /file/7077272第三讲.tar.bz2: /file/7077279第九讲.tar.bz2: /file/7077251第二讲.tar.bz2: /file/7077229第五讲.tar.bz2: /file/7077316第八讲.tar.bz2: /file/7077218第六讲.tar.bz2: /file/7077263第四讲.tar.bz2: /file/70773044AVR单片机教程lesson1.tar.bz2: /file/7069928lesson10.tar.bz2: /file/7074932lesson11.tar.bz2: /file/7074796lesson2.tar.bz2: /file/7070503lesson3.tar.bz2: /file/7072896lesson4.tar.bz2: /file/7073498lesson5.tar.bz2: /file/7073796lesson6.tar.bz2: /file/7074815lesson7.tar.bz2: /file/7074854lesson8.tar.bz2: /file/7074873lesson9.tar.bz2: /file/70749035DSP视频教程10.tar.bz2: /file/707880011.tar.bz2: /file/70788154.tar.bz2: /file/70785345.tar.bz2: /file/70785486.tar.bz2: /file/70785598.tar.bz2: /file/70787289.tar.bz2: /file/7078784DSP控制器及其应用.pdf: /file/70785046PROTEL及PADS视频教程Disc1.tar.bz2: /file/7076469PowerPCB + PADS 2005 教程.tar.bz2: /file/7076982Protel2004视频教程CD1.tar.bz2: /file/7077169Protel2004视频教程CD2.tar.bz2: /file/7076405protel99 se多媒体教程光盘.tar.bz2: /file/7077147。

C-51的基本语句
与标准C语言基本相同：
if
选择语言
while
循环语言
for
循环语言
switch/case 多分支选择语言
do-while
循环语言
中断服务程序
函数名（）interrupt n using m {
函数内部实现 …. }
I/O口定义
sbit beep=P2^3;
单片机主要掌握以下几点
总线型
非总线型
80C51/89C51 89C2051
P1.0 1 P1.1 2 P1.2 3 P1.3 4 P1.4 5 P1.5 6 P1.6 7 P1.7 8 RST/VPD 9 P3.0/RXD 10 P3.1/TXD 11 P3.2/INT0 12 P3.3/INT1 13 P3.4/T0 14 P3.5/T1 15 P3.6/WR 16 P3.7/RD 17 XTAL2 18 XTAL1 19
▪ 最小系统能够运行起来的必要条件。 1.电源 2.晶振3.复位电路
▪ 对单片机任意IO口的随意操作 1.输出控制电平高低2.输出检测电平高低。
▪ 定时器：重点掌握最常用的方式2 ▪ 中断：外部中断、定时器中断、串口中断 ▪ 串口通信：单片机之间、单片机与计算机间
KEIL的使用
▪ 掌握KEIL工程的建立和软件的开发； ▪ 掌握KEIL中软件仿真的基本应用； ▪ 掌握用KEIL直接硬件仿真TX-1C单片机学习
▪ 实践第一。 ▪ 补充必要的理论知识，即缺什么补什么。 ▪ 做工程项目积累经验。（可在网络上搜集题
目，也可自己有什么想法大胆的去试验）
预备知识
▪ 电平特性 ▪ 2进制与16进制的表示及转换 ▪ 二进制数的逻辑运算 ▪ 8051单片机介绍 ▪ C51基础知识

C语言动态数组
动态数组是指在声明时没有确定数组大小的数组，即忽略圆括号中 的下标；当要用它时，可随时用调用语句，重新指出数组的大小。 使用动态数组的优点是可以根据用户需要，有效利用存储空间。
共阴数码管码表
• //0~9 • #pragrma data:code • unsigned char const
打开源码位
• 建立了一个函数Number_Show(); 123作为参数传递，经过简 单的运算然后取出百位，十位，个位等等。然后依序显示在1~3 的数码管上。
• 以上的步骤不停的重复执行。
注意事项
• 下面的代码意思是分别将数组声明并且定义在数据存储区（Code） 内。
动态显示的基本的编程思路
• 1.初始化IO口，PB0~PB7，PA3，PA4为输出状态。 • 2.发送“1”模码。（发送段选） • 3.段选锁存器的锁存位拉高。 • 4.段选锁存器的锁存位拉低。（段选输出被锁存了） • 5.发送位选0xfe，选择第一个数码管显示“1”。 • 6.位选锁存器的锁存位被拉高。 • 7.位选锁存器的锁存位拉低。（位选输出被锁存了） • 8.发送“2”模码。（发送段选） • 9.段选锁存器的锁存位拉高。 • 10.段选锁存器的锁存位拉低。（段选输出被锁存了）
显示效果
由于发光二极管基本上属于电流敏感器件，其正向压降的分 散性很大，并且还与温度有关，为了保证数码管具有良好的 亮度均匀度，就需要使其具有恒定的工作电流，且不能受温 度及其它因素的影响。另外，当温度变化时驱动芯片还要能 够自动调节输出电流 的大小以实现色差平衡温度补偿。
动态数码管原理图
段选的关系
• A~H <= (D0~D7)*(DU<=PA3) <= PB0~PB7。 • 段选的A~H 由锁存器的D0~D7的输入控制，而D0~D7的数据被

重要的事情
• 1、不要在方框内打对号，否则锁住芯片，需要另购新芯片。 • 2、熔丝位新手暂时不需要设置。 • 3、注意开发板底盘电路板不要与金属接触，否则烧坏开板。
谢谢
AVR单片机视频教程
ATmega16芯片程序烧写方法
基于慧净HJ-2G开发板讲解 主讲：陈老师
HJ-ISP烧写软件在哪里？
• 找到第三节课 • 打开慧净HJ-ISP烧写软件 目录
点开HJ-ISP
• 本软件兼容XP WIN7 WIN8 WIN10 32位 64位系统
下载器接入开发板
• 打开左下角电源开关
软件设置--注意不要在方框内打对号
• 1，说明正确连线
调入Flash
• 点自动就可以下载程序
下载完成，在实验板上看程序效果
出现问题处理方法
• 1、烧写不成功 • 检查线有没有接正确，芯片是否装在锁紧座的中间位置 • 2、找不到HJ-ISP下载器硬件 • 需要换一个USB口，换一台电脑试一下 • 3、下载器不稳定 • 廷长线不要大长，要接在电脑主机后面的USB口 • 4、供电不稳定 • 笔记本下载器，需要在开发板上接上供电线
