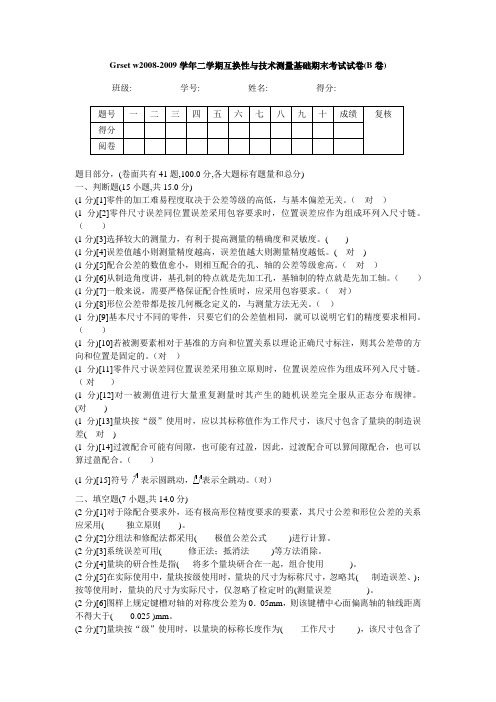

Grset w2008-2009学年二学期互换性与技术测量基础期末考试试卷(B卷)班级:___________学号:___________姓名:___________得分:___________题目部分，(卷面共有41题,100.0分,各大题标有题量和总分)一、判断题(15小题,共15.0分)(1分)[1]零件的加工难易程度取决于公差等级的高低，与基本偏差无关。
（对）(1分)[2]零件尺寸误差同位置误差采用包容要求时，位置误差应作为组成环列入尺寸链。
（）(1分)[3]选择较大的测量力，有利于提高测量的精确度和灵敏度。
( )(1分)[4]误差值越小则测量精度越高，误差值越大则测量精度越低。
( 对)(1分)[5]配合公差的数值愈小，则相互配合的孔、轴的公差等级愈高。
（对）(1分)[6]从制造角度讲，基孔制的特点就是先加工孔，基轴制的特点就是先加工轴。
（）(1分)[7]一般来说，需要严格保证配合性质时，应采用包容要求。
（对）(1分)[8]形位公差带都是按几何概念定义的，与测量方法无关。
（）(1分)[9]基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。
（）(1分)[10]若被测要素相对于基准的方向和位置关系以理论正确尺寸标注，则其公差带的方向和位置是固定的。
（对）(1分)[11]零件尺寸误差同位置误差采用独立原则时，位置误差应作为组成环列入尺寸链。
（对）(1分)[12]对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。
(对)(1分)[13]量块按“级”使用时，应以其标称值作为工作尺寸，该尺寸包含了量块的制造误差( 对)(1分)[14]过渡配合可能有间隙，也可能有过盈，因此，过渡配合可以算间隙配合，也可以算过盈配合。
（）(1分)[15]（对）二、填空题(7小题,共14.0分)(2分)[1]对于除配合要求外，还有极高形位精度要求的要素，其尺寸公差和形位公差的关系应采用( 独立原则)。
《互换性与技术测量》期末考试试卷附答案一. 单选题（本大题共10小题，每小题2分，共20分）1、下列项目中属于齿轮副的公差项目的有___。
A齿向公差B齿轮副切向综合公差C接触斑点 D 齿形公差2、花键的分度误差，一般用______公差来控制。
A平行度B位置度 C 对称度D同轴度3、平键联结中宽度尺寸ｂ的不同配合是依靠改变______公差带的位置来获得。
A轴槽和轮毂槽宽度B键宽C轴槽宽度D轮毂槽宽度4、表面粗糙度的常用评定参数是_____。
A RzB ＲaC RyD Db5、属于形状公差的有______。
A平行度B平面度C同轴度D倾斜度6、下列孔轴配合中选用不当的有_____。
A H8／u8B H6／g5C G6／h7D H5／a57、下述论述中不正确的是______。
A 一批零件的实际尺寸最大为20．0lmm，最小为19．98mm，则可知该零件的上偏差是十0．01mm，下偏差是—0．02mm。
B j～f的基本偏差为上偏差。
C对零部件规定的公差值越小，则其配合公差也必定越小。
D H7/h6与H9/h9配合的最小间隙相同，最大间隙不同。
8、对公差和偏差的关系，下列说法正确的是______。
A实际偏差愈大，公差愈大B上偏差愈大，公差愈大C上、下偏差愈大，公差愈大D上下偏差之差的绝对值愈大，公差愈大9、互换性由_________来保证。
A公差B偏差C配合D基准制10、国家标准规定矩形花键用（）定心。
A小径B中径C大径D键宽二、判断题（本大题共10小题，每小题2分，共20分）11、齿轮传动的振动和噪声是由于齿轮传递运动的不准确性引起的。
（）12、高速动力齿轮对传动平稳性和载荷分布均匀性都要求很高。
（）13、滚动轴承内圈与基本偏差为g的轴形成间隙配合（）14、滚动轴承国家标准将内圈内径的公差带规定在零线的下方。
（）15、0级轴承应用于转速较高和旋转精度也要求较高的机械中。
（）16、滚动轴承配合，在图样上只须标注轴颈和外壳孔的公差带代号。

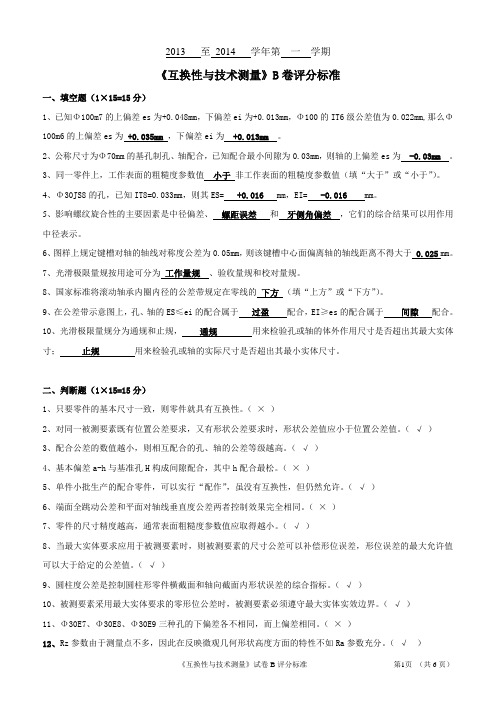

2013 至2014 学年第一学期《互换性与技术测量》B卷评分标准一、填空题（1×15=15分）1、已知Φ100m7的上偏差es为+0.048mm，下偏差ei为+0.013mm，Φ100的IT6级公差值为0.022mm,那么Φ100m6的上偏差es为+0.035mm，下偏差ei为 +0.013mm 。
2、公称尺寸为Φ70mm的基孔制孔、轴配合，已知配合最小间隙为0.03mm，则轴的上偏差es为-0.03mm。
3、同一零件上，工作表面的粗糙度参数值小于非工作表面的粗糙度参数值（填“大于”或“小于”）。
4、Φ30JS8的孔，已知IT8=0.033mm，则其ES= +0.016 mm，EI= -0.016 mm。
5、影响螺纹旋合性的主要因素是中径偏差、螺距误差和牙侧角偏差，它们的综合结果可以用作用中径表示。
6、图样上规定键槽对轴的轴线对称度公差为0.05mm，则该键槽中心面偏离轴的轴线距离不得大于 0.025mm。
7、光滑极限量规按用途可分为工作量规、验收量规和校对量规。
8、国家标准将滚动轴承内圈内径的公差带规定在零线的下方（填“上方”或“下方”）。
9、在公差带示意图上，孔、轴的ES≤ei的配合属于过盈配合，EI≥es的配合属于间隙配合。
10、光滑极限量规分为通规和止规，通规用来检验孔或轴的体外作用尺寸是否超出其最大实体寸；止规用来检验孔或轴的实际尺寸是否超出其最小实体尺寸。
二、判断题（1×15=15分）1、只要零件的基本尺寸一致，则零件就具有互换性。
（×）2、对同一被测要素既有位置公差要求，又有形状公差要求时，形状公差值应小于位置公差值。
（√）3、配合公差的数值越小，则相互配合的孔、轴的公差等级越高。
（√）4、基本偏差a-h与基准孔H构成间隙配合，其中h配合最松。
（×）5、单件小批生产的配合零件，可以实行“配作”，虽没有互换性，但仍然允许。
（√）6、端面全跳动公差和平面对轴线垂直度公差两者控制效果完全相同。
第一学期期末《互换性与测量技术》试题一、填空（20分）1、国标规定矩形花键配合的定心方式为—小径定心—，配合尺寸有—大径—、—小径—、—键宽—。
2、现代工业对齿轮传动的使用要求归纳起来有四项，分别为 —传动的准确性—、—传动的平稳性—、—载荷分布的均匀性—、—侧隙的合理性—。
3、基准制分为 ——————和——————。
4、一零件表面切削加工要求轮廓的算术平均偏差Ra 为6.3μm ，在零件图上标注为—标注表面粗糙度Ra 为6.3—。
5、滚动轴承内圈与轴颈的配合采用基—基孔制，外圈与外壳孔的配合采用基—基轴制。
6、孔在图样上的标注为φ80Js8，已知IT8=45μm ，其基本偏差为—正负22.5um —，该孔的最大实体尺寸为—79.9775—mm ，最小实体尺寸为—80.0225—mm 。
7、在选择孔、轴配合的基准制时，一般情况下，应优先选用————。
8、齿轮传动准确性的评定指标规有——、——————、—————。
切向综合误差Fi'、齿距累积误差Fp 、齿圈径向跳动Fr 、径向综合误差Fi''、公法线长度变动Fw （答对其中四个即可）二、已知下列配合，画出其公差带图，指出其基准制，配合种类，并求出其配合的极限盈、隙。
（20分）1、φ20H8（033.00+）/f7(020.0041.0--)2、φ40H6(016.00+)/m5(020.0009.0++)1、基孔制，间隙配合 Xmax= +0.074Xmin= +0.0202、基孔制，过渡配合Xmax= +0.007Ymax= - 0.020三、判断题（对打“∨”错打“╳”填入括号内）（10分）（F）1、最大极限尺寸一定大于基本尺寸，最小极限尺寸一定小于基本尺寸。
（T）2、公差是指允许尺寸的变动量。
（T）3、一般以靠近零线的那个偏差作为基本偏差。
（F）4、在间隙配合中，孔的公差带都处于轴的公差带的下方。
（F）5、位置公差就是位置度公差的简称，故位置度公差可以控制所有的位置误差。

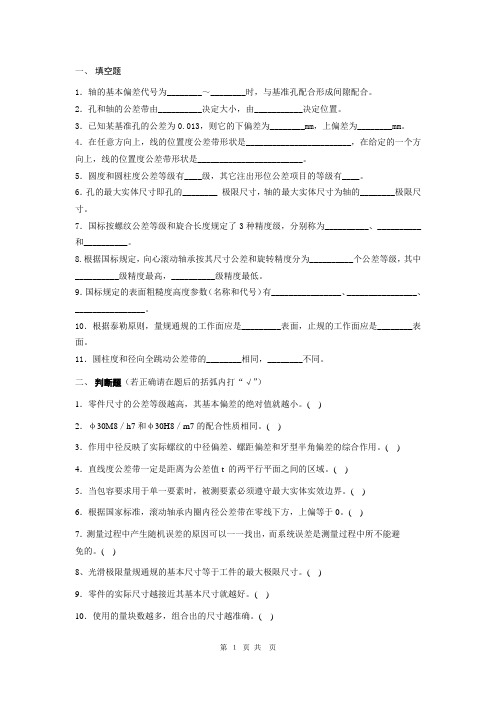

一、填空题1．轴的基本偏差代号为________～________时，与基准孔配合形成间隙配合。
2．孔和轴的公差带由__________决定大小，由___________决定位置。
3．已知某基准孔的公差为0.013，则它的下偏差为________mm，上偏差为________mm。
4．在任意方向上，线的位置度公差带形状是________________________，在给定的一个方向上，线的位置度公差带形状是________________________。
5．圆度和圆柱度公差等级有____级，其它注出形位公差项目的等级有____。
6．孔的最大实体尺寸即孔的________•极限尺寸，轴的最大实体尺寸为轴的________极限尺寸。
7．国标按螺纹公差等级和旋合长度规定了3种精度级，分别称为__________、__________和__________。
8.根据国标规定，向心滚动轴承按其尺寸公差和旋转精度分为__________个公差等级，其中__________级精度最高，__________级精度最低。
9．国标规定的表面粗糙度高度参数（名称和代号）有________________、________________、________________。
10．根据泰勒原则，量规通规的工作面应是_________表面，止规的工作面应是________表面。
11．圆柱度和径向全跳动公差带的________相同，________不同。
二、判断题（若正确请在题后的括弧内打“√”）1．零件尺寸的公差等级越高，其基本偏差的绝对值就越小。
( )2．φ30M8／h7和φ30H8／m7的配合性质相同。
( )3．作用中径反映了实际螺纹的中径偏差、螺距偏差和牙型半角偏差的综合作用。
( ) 4．直线度公差带一定是距离为公差值t 的两平行平面之间的区域。
( )5．当包容要求用于单一要素时，被测要素必须遵守最大实体实效边界。
互换性与技术测量期末试题（有答案）互换性的作用：1、从设计看，可以简化绘图、计算等工作，缩短设计周期，便于使用计算机进行辅助设计。
2、从制造看，按互换性生产原则进行生产时，可以实现专业化协作生产，流水作业以至进行自动装配，提高生产质量。
3、从使用看，零件磨损或损坏后可迅速换上相同规格的备用零、部件，减少了修理时间，节约修理费用。
二、填空题（5小题，共10.0分）[1]基本尺寸相同的轴上有几处配合，当两端的配合要求紧固而中间的配合要求较松时，宜采用（基轴）制配合。
[2]对于除配合要求外，还有极高形位精度要求的要素，其尺寸公差和形位公差的关系应采用（独立原则）。
[3]在同一公差组内各项公差与极限偏差应保持（相同）相同或不同的精度等级。
⑸量块按“级”使用时，以量块的标称长度作为（工作尺寸），该尺寸包含了量块的（制造）误差。
二、选择题1.保证互换性生产的基础是（A ）。
A .标准化B .生产现代化C .大批量生产D .协作化生产2 .基本偏差代号f的基本偏差是（C ）。
A . ESB . ElC. esD. ei3. 30g6与30g7两者的区别在于（ C ）。
A .基本偏差不同B .下偏差相同，而上偏差不同C.上偏差相同，而下偏差不同 D .公差值相同4.一般配合尺寸的公差等级范围为（C ）。
A . IT1 ?IT7B . IT2 ?IT5 C. IT5 ?IT13 D . IT8 ?IT145.当相配孔、轴既要求对准中心，又要求装拆方便时，应选用（C ）0A .间隙配合B .过盈配合C.过渡配合 D .间隙配合或过渡配合6.形位公差带的形状决定于（D ）A .形位公差特征项目B .形位公差标注形式C.被测要素的理想形状 D .被测要素的理想形状、形位公差特征项目和标注形式7.在图样上标注形位公差要求，当形位公差前面加注①时，则被测要素的公差带形状应为（B ）oA.两同心圆 B .圆形或圆柱形C.两同轴线圆柱面 D .圆形、圆柱形或球形8.径向全跳动公差带的形状和（ C ）公差带的形状相同。
东北大学考试互换性与技术测量答案精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】东北大学继续教育学院互换性与技术测量试卷（作业考核线上） B 卷学习中心：院校学号：姓名（共页）一、是非题（正确的在括号中画“√”，错误的画“×”）（每小题1分，共12分）1.（√）不完全互换生产方式仅限于在部件或机器制造厂内部采用。
2.（×）优先选用基孔制是因为孔比轴难加工。
3.（√）公差带代号是由基本偏差代号和公差等级数字组成。
4.（×）有相对运动的配合应选用间隙配合，无相对运动的配合均选用过盈配合。
5.（×）圆度的公差带形状是一个圆。
6.（√）当轴的端面对基准轴线有垂直度要求时，可以用全跳动公差来控制。
7.（×）零件尺寸精度要求越低，表面粗糙度数值越小8.（×）轴用光滑极限量规的止规的最小实体尺寸应等于被测轴的最小实体尺寸。
9.（×）与滚动轴承内圈内径相配合的轴，和与外圈外径相配合的箱体孔，均应选用基孔制。
10.（×）矩形花键的定心方式有三种，即大径定心、小径定心和键侧定心。
11.（×）加工误差只有通过测量才能得到，所以加工误差实质上就是测量误差。
12.（√）圆度误差实质上就是回转体零件同一正截面轮廓半径变化量的最大值。
二、选择题（每小题1分，共10分）1.本课程是从____________角度分析和研究零件和机构。
误差；工艺；标准化；保证质量2. 比较孔或轴的加工难易程度的高低是根据____________。
公差值的大小；公差等级系数的大小；标准公差因子；基本尺寸的大小3.30E8／h8与 30E9／h9的_____ _______。
最小间隙相同；最大间隙相同；平均间隙相同；间隙变动范围相同4.当相配孔、轴既要求对准中心，又要求装拆方便时，应选用____________。

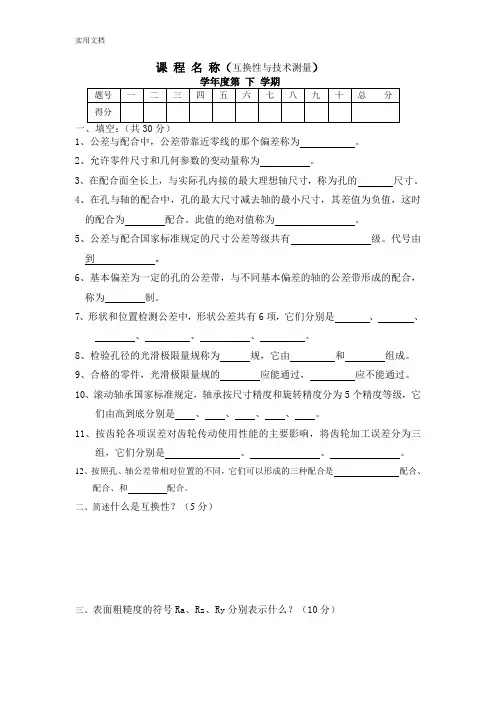

课程名称（互换性与技术测量）1、公差与配合中，公差带靠近零线的那个偏差称为。
2、允许零件尺寸和几何参数的变动量称为。
3、在配合面全长上，与实际孔内接的最大理想轴尺寸，称为孔的尺寸。
4、在孔与轴的配合中，孔的最大尺寸减去轴的最小尺寸，其差值为负值，这时的配合为配合。
此值的绝对值称为。
5、公差与配合国家标准规定的尺寸公差等级共有级。
代号由到。
6、基本偏差为一定的孔的公差带，与不同基本偏差的轴的公差带形成的配合，称为制。
7、形状和位置检测公差中，形状公差共有6项，它们分别是、、、、、。
8、检验孔径的光滑极限量规称为规，它由和组成。
9、合格的零件，光滑极限量规的应能通过，应不能通过。
10、滚动轴承国家标准规定，轴承按尺寸精度和旋转精度分为5个精度等级，它们由高到底分别是、、、、。
11、按齿轮各项误差对齿轮传动使用性能的主要影响，将齿轮加工误差分为三组，它们分别是、、。
12、按照孔、轴公差带相对位置的不同，它们可以形成的三种配合是配合、配合、和配合。
二、简述什么是互换性？（5分）三、表面粗糙度的符号Ra、Rz、Ry分别表示什么？（10分）四、已知孔与轴的配合为Ф5078f H ，试查表确定：①轴与孔的上、下偏差值，公差值。
②配合性质，间隙或过盈量。
③画出公差带图。
（20分）五、在装配图上花键联接标注为：6—2367g H ×261110a H ×6911f H ，试指出该花键的键数和三个主要参数的基本尺寸，并查表确定内外花键的各尺寸的极限偏差。
（10分）六、一齿轮的精度标注为：7—6—6 G M GB10095—88。
试指出各项所表示内容。
（10分）七、零件如图所示，要求左端面对右端轴线的垂直度公差为0.05mm，试加以标注。
（5分）八、有一孔的尺寸为Ф80H8，已知量规的公差T＝4.6μm，Z＝7μm。
试计算确定该量规的尺寸和偏差。
（10分）课程名称（互换性与技术测量）1、尺寸公差等于减去。

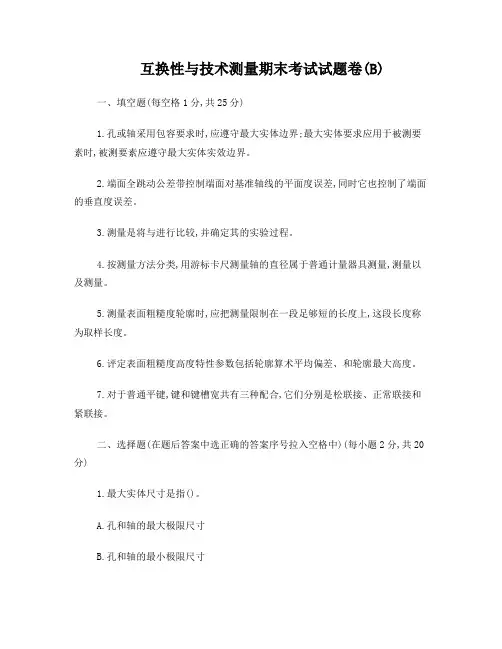

互换性与技术测量期末考试试题卷(B)一、填空题(每空格1分,共25分)1.孔或轴采用包容要求时,应遵守最大实体边界;最大实体要求应用于被测要素时,被测要素应遵守最大实体实效边界。
2.端面全跳动公差带控制端面对基准轴线的平面度误差,同时它也控制了端面的垂直度误差。
3.测量是将与进行比较,并确定其的实验过程。
4.按测量方法分类,用游标卡尺测量轴的直径属于普通计量器具测量,测量以及测量。
5.测量表面粗糙度轮廓时,应把测量限制在一段足够短的长度上,这段长度称为取样长度。
6.评定表面粗糙度高度特性参数包括轮廓算术平均偏差、和轮廓最大高度。
7.对于普通平键,键和键槽宽共有三种配合,它们分别是松联接、正常联接和紧联接。
二、选择题(在题后答案中选正确的答案序号拉入空格中)(每小题2分,共20分)1.最大实体尺寸是指()。
A.孔和轴的最大极限尺寸B.孔和轴的最小极限尺寸C.孔的最小极限尺寸和轴的最大极限尺寸D.孔的最大极限尺寸和轴的最小极限尺寸2.尺寸公差与形位公差采用独立原则时,零件加工后的实际尺寸和形位误差中有一项超差,则该零件()。
A.合格B.尺寸最大C.不合格D.变形最小3.公差原则是指()。
A.确定公差值大小的原则B.制定公差与配合标准的原则C.形状公差与位置公差的关系D.尺寸公差与形位公差的关系4.被测要素的尺寸公差与形位公差的关系采用最大实体要求时,该被测要素的体外作用尺寸不得超出()。
A.最大实体尺寸B.最小实体尺寸C.实际尺寸D.最大实体实效尺寸5.如果某轴一横截面实际轮廓由直径分别为Φ40.05mm和Φ40.03mm 的两个同心圆包容而形成最小包容区域,则该横截面的圆度误差为(c)。
A.0.02mmB.0.04mmC.0.01mmD.0.015mm6.工作止规的最大实体尺寸等于被检验零件的()。
A.最大实体尺寸B.最小实体尺寸C.最大极限尺寸D.最小极限尺寸7.取多次重复测量的平均值来表示测量结果可以减少()。

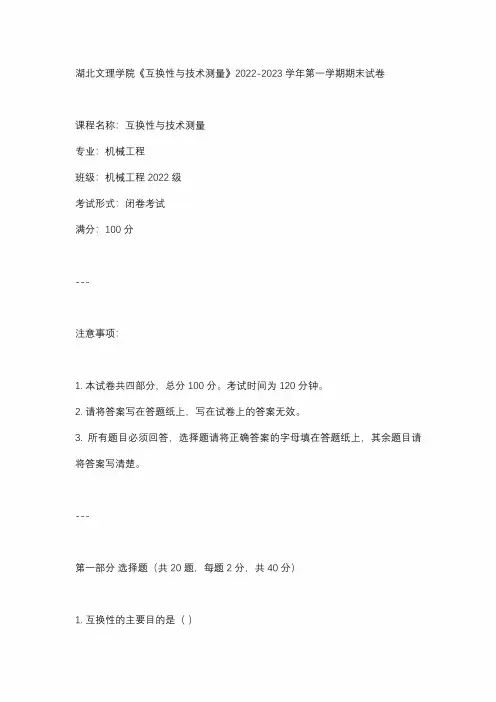

湖北文理学院《互换性与技术测量》2022-2023学年第一学期期末试卷课程名称：互换性与技术测量专业：机械工程班级：机械工程2022级考试形式：闭卷考试满分：100分注意事项：1.本试卷共四部分，总分100分。
考试时间为120分钟。
2.请将答案写在答题纸上，写在试卷上的答案无效。
3.所有题目必须回答，选择题请将正确答案的字母填在答题纸上，其余题目请将答案写清楚。
第一部分选择题（共20题，每题2分，共40分）1.互换性的主要目的是（）A.提高产品的美观性B.确保产品零件的功能互换C.降低产品的生产成本D.增加产品的市场竞争力2.技术测量中的“公差”是指（）A.产品的外观尺寸B.产品尺寸允许的误差范围C.产品的材料成分D.产品的表面光洁度3.在互换性中，“配合”指的是（）A.两个零件之间的相对运动B.两个零件之间的连接方式C.两个零件之间的几何关系D.两个零件之间的力学性能4.技术测量中，“精度”主要指（）A.测量工具的耐用性B.测量结果与真实值的接近程度C.测量工具的操作简便性D.测量过程的时间消耗5.“配合公差”通常表示（）A.配合尺寸的变化范围B.配合表面光洁度的要求C.配合零件的材料成分D.配合零件的重量6.在技术测量中，“测量误差”包括（）A.系统误差和随机误差B.设备故障和操作错误C.环境影响和材料变化D.所有的以上因素7.“互换性原则”主要强调（）A.提高零件的生产效率B.确保零件在生产中的一致性C.降低零件的生产成本D.增强零件的功能性8.在技术测量中，“测量工具的分辨率”指的是（）A.工具的测量范围B.工具的最小刻度值C.工具的测量精度D.工具的操作难度9.“公差带”是指（）A.公差范围的图示B.公差允许的误差范围C.公差的标准规定D.公差的计算公式10.技术测量中，“系统误差”通常由（）A.测量设备的制造缺陷引起B.测量环境的变化引起C.测量操作的不稳定性引起D.随机因素引起11.在互换性中，“配合”可以分为（）A.准确配合和松配合B.紧配合和松配合C.强配合和弱配合D.紧配合和过渡配合12.“技术测量的可靠性”是指（）A.测量工具的品牌B.测量工具的耐用性C.测量结果的一致性D.测量操作的复杂程度13.在互换性中，“标准件”指的是（）A.按照标准制造的零件B.自定义设计的零件C.不符合标准的零件D.生产工艺特殊的零件14.技术测量中，“随机误差”是（）A.由系统缺陷引起的误差B.由测量环境波动引起的误差C.由操作员操作不当引起的误差D.由设备制造缺陷引起的误差15.“极限公差”是指（）A.公差的最小值和最大值之间的范围B.公差的中间值C.公差的最大值D,公差的最小值16.在技术测量中，“仪器的稳定性”指的是（）A.仪器在长时间使用中的一致性B.仪器的操作简便性C.仪器的测量范围D.仪器的外观设计17.互换性中，“公差等级”主要用于（）A.确定零件的重量B.确定零件的材料C.确定零件的制造公差D.确定零件的尺寸18.“标准误差”是指（）A.测量值与真实值之间的差异B.多次测量结果的标准偏差C.测量工具的制造误差D.测量环境变化引起的误差19.“配合公差”的主要作用是（）A.确保零件的功能适配性B.提高生产效率C.降低生产成本D.增加零件的强度20.“测量过程中的偏差”通常指()A.由操作员引起的误差B.测量环境引起的误差C.测量工具自身的误差D.所有以上因素的总和第二部分填空题(共10题，每题2分，共20分)1.互换性中，常用的公差等级有、和O2.技术测量中的“公差”定义为和之间的允许变化范围。
