(完整版)互换性与技术测量试题及答案全解.doc

第1章绪论一、填空题1．几何参数互换性功能互换性2．完全互换不完全互换不完全互换3．误差检测4．基础标准产品标准方法标准安全和环境保护标准5．R5 R10 R20 R40 先疏后密R80 参数分级很细或基本系列中的优先数不能适应实际情况二、选择题1．ABCD 2．A B 3．B三、判断题1．×2．×3．√4．√四、问答题1．什么是互换性？互换性在机械设计与制造中的意义如何？答：互换性是指在同一规格的一批零件或部件中，任取其一，不需任何挑选、调整或修配（如钳工修理）就能装在机器上，达到规定的性能要求。

互换性给产品的设计、制造、使用和维修都带来了很大的方便。

（1）设计方面从设计方面看，由于采用按互换性原则设计和生产的标准零件和部件，可以简少绘图、计算等设计工作量，缩短设计周期，提高设计的可靠性，有利于产品的多样化和计算机辅助设计。

（2）制造方面从制造方面看，互换性有利于组织大规模专业化生产，有利于采用先进的工艺和高效的专用设备，有利于实现加工和装配过程的机械化、自动化。

互换性与测量技术（3）使用和维修方面从使用和维修方面看，具有互换性的零部件在磨损或损坏后可以及时更换，因而减少了机器的维修时间和费用，可保证机器工作的连续性和持久性，提高了机器的使用价值。

因此，互换性对保证产品质量、提高生产率、降低产品成本、降低劳动强度等方面均具有重要意义，它已成为现代机械制造业中一个普遍遵循的原则。

2．完全互换和不完全互换有何区别？答：完全互换是指在零部件装配或更换时，不需要选择、调整或修配，就可以达到预定的装配精度要求。

例如，常见的螺栓、螺母等标准件的互换性就属于完全互换。

不完全互换是指在装配前需要将零部件预先分组或在装配时需要进行少量修配调整才能达到装配精度的要求。

例如，拖拉机、汽车的活塞销和活塞销孔装配时的分组法装配、减速机轴承盖装配时的垫片厚度调整法装配等都属于不完全互换。

3．按级别分，标准可分为哪几类？答：按级别分，我国的标准可分为国家标准、行业标准、地方标准和企业标准四级。

尺寸公差与形位公差习题一、判断题〔正确的打√，错误的打X〕1．公差可以说是允许零件尺寸的最大偏差。

（）2．基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

（）3．国家标准规定，孔只是指圆柱形的内表面。

（）mm的轴，加工得愈靠近基本尺寸就愈精确。

（）4．图样标注φ200-0.0215．孔的基本偏差即下偏差，轴的基本偏差即上偏差。

（）6．某孔要求尺寸为φ20-0.046，今测得其实际尺寸为φ19.962mm，可以判断该孔合格。

-0.067（）7．未注公差尺寸即对该尺寸无公差要求。

（）8．基本偏差决定公差带的位置。

（）9．某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。

（）10．某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。

（）11．对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。

（）12．对称度的被测中心要素和基准中心要素都应视为同一中心要素。

（）13．某实际要素存在形状误差，则一定存在位置误差。

（）mm孔，如果没有标注其圆度公差，那么它的圆度误差值可任14．图样标注中Φ20+0.021意确定。

（）15．圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。

（）16．线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。

（）17．零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0．02 mm。

这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0．02 mm，就能满足同轴度要求。

（）18．若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。

（）19．端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。

（）20．端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。

北华航天工业学院 — 学年第 学期《互换性与技术测量》课程考试卷一、填空（每空1分，共18分）1．已知孔Ф30041.0020.0++，那么公差为 0.021 ，基本偏差为 +0.020 ， 最大实体尺寸为 Ф30.020 ，最小实体尺寸为 Ф30.041 。

2.基本偏差代号为P ～ZC 的孔，主要用于 过盈 配合，它的基本偏差为 上 偏差（答上或下偏差）。

3. Ф20021.00+mm 的孔和Ф20015.0002.0++ mm 的轴 配合属于 过渡 配合，其最大 间隙 等于 0.019mm ，最大 过盈 等于 -0.015 mm 。

4. 一般来说，轴的作用尺寸 大于 局部实际尺寸（答大于或小于或等于）。

5. 按等使用量块，是用它的 实际 尺寸，比按级使用精度 高 。

6. 通 规有磨损极限，其值为工件的 最大实体 尺寸。

7. 平键联结有 三 种连接形式。

键槽与键的配合中不会采用 过盈 配合。

二、是非判断（对打√，错打×）（每小题1分，共10分）1(√) 为使零件的几何参数具有互换性,必须把零件的加工误差控制在给定的范围内。

2(×)测量误差中的随机误差是可以消除的。

3(×)公差在一般情况下为正,在个别情况下也可以为负或零。

4(√)φ10E7、φ10E8、φ10E9三种孔的上偏差各不相同,而下偏差相同5(×) 轴上有一键槽，对称度公差为0.03mm,该键槽实际中心平面对基准轴线的最大偏离量为0.02mm,它是符合要求的。

6(×) 过渡配合可能有间隙,可能有过盈。

因此过渡配合可能是间隙配合, 也可能是过渡配合。

7(√)滚动轴承所有公差等级的公差带都单向配置在零线下侧，即上偏差为零。

8(×) 定向公差带可以综合控制被测要素的形状误差和位置误差。

9(×)螺纹中径是指螺纹大径和小径的平均值。

10(√)立式光学计测量尺寸误差采用的是相对测量法。

课后题第一章习题第一章圆柱公差与配合（9学时）基本要求：公差配合基本术语及定义，公差带图示法。

圆柱体结合的特点。

公差与配合国家标准的体系和结构，标准公差，基本偏差，公差带与配合。

公差与配合的选用：基孔制与基轴制的选择，公差等级的选择，配合的选择，不同基准制的应用。

公差与配合在图纸上的标注。

1.计算出表中的极限尺寸，上.下偏差和公差，并按国家标准的规定标注基本尺寸和上下偏差（单位为mm）。

2.已知下列三对孔，轴相配合。

要求：（1）分别计算三对配合的最大与最小间隙（Xmax ，Xmin）或过盈（Ymax，Ymin）及配合公差。

（2）分别绘出公差带图，并说明它们的配合类别。

① 孔：Φ20033.00+ 轴：Φ20065.0098.0-- ② 孔：Φ35007.0018.0+- 轴：Φ350016.0- ③ 孔：Φ55030.00+ 轴：Φ55060.0041.0++3. 下列配合中，查表1——7，表1——10，表1——11确定孔与轴的最大与最小间隙或过盈以及配合公差，画出公差带图，并指出它们属于哪种基准制和哪类配合？（1）Φ50H8/f7 （2）Φ80G10/h10 （3）Φ30K7/h6 （4）Φ140H8/r8 （5）Φ180H7/u6 （6）Φ18M6/h54．将下列基孔（轴）制配合，改换成配合性质相同的基轴（孔）制配合，并查表1——8，表1——10，表1——11，确定改换后的极限偏差。

（1）Φ60H9/d9 （2）Φ30H8/f7 （3）Φ50K7/h6 （4）Φ30S7/h6 （5）Φ50H7/u65.有下列三组孔与轴相配合，根据给定的数值，试分别确定它们的公差等级，并选用适当的配合。

（1）配合的基本尺寸=25mm ，X max =+0.086mm ，X min =+0.020mm （2）配合的基本尺寸=40mm ，Y max =-0.076mm ，Y min =-0.035mm （3）配合的基本尺寸=60mm ，Y max =-0.032mm ，Y min =+0.046mm6.根据结构的要求，图1——1所示为黄铜套与玻璃透镜间的工作温度t=-50℃时，应有0.009—0.075mm 的间隙量。

一、判断题（每题1分，共15分）1、单件小批生产的配合零件，可以实行“配作” ，虽无互换性，但仍是允许的。

（V ）2、配合公差的数值愈小，则相互配合的孔、轴的公差等级愈高。

（V ）3、基轴制过渡配合的孔，其下偏差必小于零。

（V ）4、在对某一尺寸进行多次测量后的数据处理中，求得残余误差V i的代数和刀w = 0.8,则说明计算中存在问题。

（V ）5、滚动轴承配合，在图样上只须标注轴颈和外壳孔的公差带代号。

（V ）6、工作时孔温高于轴温，设计时配合的过盈量应加大。

| （V ）7、配合H7/g6 比H7/S6 要紧。

（X ）8、孔、轴公差带的相对位置反映加工的难易程度。

| （X ）9、从制造角度讲，基孔制的特点就是先加工孔，基轴制的特点就是先加工轴。

| （X ）10、有相对运动的配合应选用间隙配合，无相对运动的配合均选用过盈配合。

（X ）11、标注某形状公差要求时，公差框格中所标注的公差值为0.04，则说明被测要素相应的形状误差值要求为0.04。

（X ）12、公差可以为正值和负值和零，而极限偏差必须为正值。

（X ）13、基准制中有基孔制和基轴制，选择时应当优先采用基轴制，主要原因是轴在加工制造过程中容易加工，因此符合经济原则。

（X ）14、滚动轴承内圈与轴的配合，采用基轴制。

| （X ）15、若端面圆跳动误差为零，则该端面对基准轴线的垂直度误差也为零。

（X ）二、填空题（每空1分，共30分）1、考虑到孔、轴的“工艺等价性”，对 < IT8 ______________ 的配合，推荐用孔的公差比轴的公差低一级的形式。

当> IT9_ 时，推荐用孔、轴公差同级的形式。

2、配合是指基本尺寸| ___ 相同的孔和轴公差带之间的关系。

3、采用包容原则时，形位公差随________ 实际尺寸_ 而改变，当要素处于—最小实体状态时，其形位公差为最大，其数值等于尺寸公差。

4、在机器装配过程或零件加工过程中，由相互连接的尺寸形成的封闭尺寸组,称为尺寸链。

互换性与技术测量习题答案(总37页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--《互换性与技术测量》习题答案，如某些题存在错误，请与万书亭联系（，）,欢迎批评指正第1章绪论1-1.互换性在机器制造业中有什么作用和优越性？互换性原则已经成为提高生产水平和促进技术进步强有力的手段之一，主要体现在：1）对机械设计方面。

设计过程中，设计人员应尽量采用具有互换性的标准化零部件，这样将简化设计量，大大缩短设计周期，同时有利于实现计算机辅助设计。

2）对零部件加工方面。

零部件具有互换性，有利于实现专业化协作生产，这样产品单一，有利于提高产品质量和提高生产率，同时采用高效率的专业设备，实现生产过程的自动化。

3）在装配过程方面。

零部件具有互换性，有利于专业化分散生产，集中装配。

所以大大提高了生产率，同时实现自动化流水作业，大大降低工人的劳动强度。

4）对机器使用和维修方面。

当机器零件磨损或损坏后，可用相同规格的备件迅速替换，缩短修理时间，节约维修费用，保证机器工作的连续性和持久性，提高机器的使用率。

1-2.完全互换与不完全互换有何区别用于何种场合零件或部件在装配成机器或更换时，既不需要选择，也不需要辅助加工与修配就能装配成机器，并能满足预定的使用性能要求，这样的零部件属于完全互换，而需要经过适当选择才能装配成机器，属于不完全互换。

不完全互换应用于机器装配精度高的场合。

1-3.下面两列数据属于哪种系列公比q为多少（1）电动机转速有（单位为r／min）：375，600，937，1500…。

（2）摇臂钻床的主参数（最大钻孔直径，单位为mm）：25，31，40，50…。

答：1)属于R5系列，公比为2)属于R10系列，公比为.第2章测量技术基础2-1.量块的“等”和“级”是怎样划分的使用时有何不同量块按制造精度分为5级，即0、1、2、3和K级，其中0级精度最高，3级最低，K为校准级，用来校准0、1、2、3级量块。

互换性技术测量试题与答案共3套试题部分第一套一、填空题1．轴的基本偏差代号为________～________时;与基准孔配合形成间隙配合.. 2．孔和轴的公差带由__________决定大小;由___________决定位置..3．已知某基准孔的公差为0.013;则它的下偏差为________mm;上偏差为________mm..4．在任意方向上;线的位置度公差带形状是________________________;在给定的一个方向上;线的位置度公差带形状是________________________..5．圆度和圆柱度公差等级有____级;其它注出形位公差项目的等级有____.. 6．孔的最大实体尺寸即孔的________•极限尺寸;轴的最大实体尺寸为轴的________极限尺寸..7．国标按螺纹公差等级和旋合长度规定了3种精度级;分别称为__________、__________和__________..8.根据国标规定;向心滚动轴承按其尺寸公差和旋转精度分为__________个公差等级;其中__________级精度最高;__________级精度最低..9．国标规定的表面粗糙度高度参数名称和代号有________________、________________、________________..10．根据泰勒原则;量规通规的工作面应是_________表面;止规的工作面应是________表面..11．圆柱度和径向全跳动公差带的________相同;________不同..二、判断题若正确请在题后的括弧内打“√”1．零件尺寸的公差等级越高;其基本偏差的绝对值就越小..2．φ30M8／h7和φ30H8／m7的配合性质相同..3．作用中径反映了实际螺纹的中径偏差、螺距偏差和牙型半角偏差的综合作用..4．直线度公差带一定是距离为公差值t 的两平行平面之间的区域..5．当包容要求用于单一要素时;被测要素必须遵守最大实体实效边界.. 6．根据国家标准;滚动轴承内圈内径公差带在零线下方;上偏等于0..7．测量过程中产生随机误差的原因可以一一找出;而系统误差是测量过程中所不能避免的..8、光滑极限量规通规的基本尺寸等于工件的最大极限尺寸..9．零件的实际尺寸越接近其基本尺寸就越好..10．使用的量块数越多;组合出的尺寸越准确..三、某基孔制配合;基本尺寸为50mm;孔公差为0.039mm;轴公差为0.025mm;已知配合的最小间隙是＋0.009 mm;试确定孔、轴极限偏差;画出孔、轴尺寸公差带图..四、某仪器已知其标准偏差为σ=±0.002mm;用以对某零件进行4次等精度测量;测量值为67.020、67.019、67.018、67.015mm;试求测量结果..五、在某仪器上对轴尺寸进行10次等精度测量;得到数据如下：20.008、20.004、20.008、20.010、20.007、20.008、20.007、20.006、20.008、20.005mm..若已知在测量过程中破在系统误差和粗大误差;试分别求出以单次测量值作结果和以算术平均值作结果的极限误差..六．试将下列技术要求标注在图上..1大端圆柱面的尺寸要求为φ45 0-0.02mm;并采用包容要求..2小端圆柱面轴线对大端圆柱面轴线的同轴度公差为0.03mrn..3小端圆柱面的尺寸要求为250.007mmφ±;素线直线度公差为0.01mm;并采用包容要求..4大端圆柱面的表面粗糙度Ra 值不允许大于0.8mμ;其余表面R a值不允许大于1.6mμ..七、下列各图中;被测要素分别应用哪种公差原则其理想边界的名称是什么理想边界的尺寸是多少若实测某零件得其实际尺寸处处为20φ;轴线的垂直度误差为0.02mmφ;试判断该零件对图a、b、c的三种技术要求是否合格八、请说明下列代号的详细含义..1．2．a M2026H/5g6g⨯- b M105g6g S--第二套一、填空题1．φ30+0.012-0.009mm的孔与φ30 0-0.013mm的轴配合;属于＿基轴＿＿＿制＿过渡＿＿＿配合..2．国家标准规定的优先、常用配合在孔、轴公差等级的选用上;采用“工艺等价原则”;公差等级高于IT8的孔均与＿高一级 ＿＿＿级的轴相配：低于IT8的孔均和＿ 同级＿＿＿级的轴相配..3．孔、轴配合的最大过盈为60m -μ;配合公差为40m μ;可以判断该配合属于＿＿过盈＿＿配合..4．滚动轴承的负荷类型分为＿＿局部负荷 循环负荷 摆动负荷三种..5．尺寸φ80JS8;已知IT846m =μ;则其最大极限尺寸是＿φ80.023 ＿＿＿mm;最小极限尺寸是 φ79.977＿＿＿mm..6．国标按螺纹公差等级和旋合长度规定了3种精度级;分别称为__________、__________和__________..7．光滑极限量规按用途可分为____________、____________、___________三种..8．国标规定表面粗糙度高度评定参数名称和代号有________________、________________、________________..9．测量过程包括____________、____________、____________和____________四个要素..10、互换性可分为____________和____________..二、判断题若正确则在括弧内打“√”1．图样标注00.02120-φmm 的轴;加工得愈靠近基本尺寸就愈精确..2．量块分“级”的主要依据是量块长度极限偏差和量块长度变动量的允许值..3．普通螺纹精度标准对直径、螺距、牙型半角分别规定了公差..4．滚动轴承内圈与轴的配合;采用基孔制..5．有相对运动的配合应选用间隙配合;无相对运动的配合均选用过盈配合..6．配合精度要求高的零件;其表面粗糙度数值应大..7．φ30H7／f6 和φ30F7／h6的配合性质相同..8．对同一要素既有位置公差要求;又有形状公差要求时;形状公差值应大于位置公差值..9． 端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同..10．对被测要素采用独立原则时;只要实际尺寸和形位误差中有一项超差;则该零件不合格..三、有某一对配合的基本尺寸为60mm φ;配合公差f T 49m =μ;最大间隙max X 19m =+μ;孔公差D T 30m =μ;轴的下偏差ei 11m =+μ;求T d 、ES 、EI 、es 及X min 或Y max ;并画出公差带图..四、用某仪器对某工件外圆同一部位进行10次等精度重复测量;测量值分别为24.999、24.994、24.998、24.999、24.996、24.998、24.998、24.995、24.999、24.994mm..已知在测量过程中不存在系统误差和粗大误差;试求单次测量值的极限误差和算术平均值的测量极限误差..五、图示零件;测得如下尺寸及其测量误差：1d 30.0020.015mm =φ±;2d 5.0500.005mm =φ±;40.010.03mm =±l ;试求中心距L 的测量误差..六、试将下列技术要求标注在下图上另画图标注..1．d φ圆柱面的尺寸为00.02530mm -φ;采用包容要求;D φ圆柱面的尺寸为00.03950mm -φ;采用独立原则..2．d φ表面粗糙度的最大允许值为R 1.25m a =μ;D φ表面粗糙度的最大允许值为R 2m a =μ..3．键槽侧面对D φ轴线的对称度公差为0.02mm ..4．D φ圆柱面对d φ轴线的径向圆跳动量不超过0.03 mm;轴肩端平面对d φ轴线的端面圆跳动不超过0.05 mm..七、某孔的公差要求如图所示..问：被测要素采用哪种公差原则 其理想边界名称是什么 试列出被测要素合格的条件..若测得工件的局部实际尺寸处处都为a D =20.01mm;直线度误差f 0.025=φ;并判断该工件是否合格八、说明下面各标注代号的含义..1M20×1.5-5g6g-L 23.21.6R z 50 3.2（a ）（b ）（c ）（d ）九、某螺母中径的公差带为7H ;公称中径2D 18.376mm =;中径公差2DT 280m =μ..已知该螺母的实际中径2a D 18.61mm =;螺距累积偏差的中径当量P f 0.069mm ∑=;•牙型半角偏差的中径当量/2f 0.038mm α=..试写出该螺母中径的极限尺寸、螺母内螺纹中径合格性的判定条件;并判断该螺母中径是否合格..第三套一、选择题每小题2分;共30分1．保证互换性生产的基础是 ..A ．通用化 B. 系列化 C. 标准化 D. 优化2．决定尺寸公差带大小的是 ;A 、公差等级B 、基本尺寸C 、实际偏差D 、基本偏差3． 60+0.046 0的孔与 60±0.015的轴的结合是 配合;A. 间隙B. 过渡C. 过盈D. 无法确定.4． 对于尺寸公差带;代号为P-ZC 的基本偏差为A、上偏差; 正值B、上偏差;负值C、下偏差; 正值D、下偏差; 负值5．考虑到孔、轴的工艺等价性;下列孔、轴配合中选用不合理的是＿＿..A．H8／u8 B．H6／g5 C．H8／js8 D．H9／a96．当需要对某一被测要素同时给出定向公差和形状公差时;其形状公差值不得定向公差的一半..A．大于 B. 等于 C.小于 D.小于等于7．当被测要素是圆柱面时;其形位公差带的形状是之间的区域..A B C D8．孔的体外作用尺寸其实际尺寸;A、不大于B、不小于C、大于D、等于9．在表面粗糙度评定参数中;能充分反映表面微观几何形状高度方面特性的是 ..A. Ra、B. RzC. R YD. R S m10．.如图2-1所示车床顶尖高度尺寸链;属于减环的是 ..A．A1 B．A2 C．A3 D．A0a b11．公差要求是否实现需要通过来判断..A．计算 B.考察 C.检测 D.实验12．滚动轴承内圈与基本偏差为h的轴颈形成配合A．间隙； B．过盈； C．过渡； D．无法确定..13. 普通内螺纹中径合格条件是 .A. D2fe≤D2min D2s≥D2maxB. D2fe≥D2min D2s≤D2maxC. D2fe≤D2max D2s≥D2minD. D2max≥D2fe≥D2min14．螺纹标注：M 20×2－7h－L 中;“7h”表示 ..A. 中径和大径公差带;B. 中径公差带;C. 小径公差带;D. 中径和小径公差带15．齿轮的传动精度、平稳精度和接触精度 ..A．必须选择同一精度等级 B.可选择不同精度等级C.必须传递运动准确性精度等级最高D.必须传动平稳性精度等级最高二、填空题每空1分;共15分1. 尺寸公差带二要素是指公差带的 .2. GB/T1800.2将线性尺寸的标准公差分为20级;其中最高级为3. 表面粗糙度的两个高度特征参数中;比较全面客观地反映表面微观几何形状特征的是 ..4 .配合精度要求高的零件;其表面粗糙度数值应5.齿轮精度指标F的名称是 ;P6.在一定测量条件下;n次测取同一量值x; 其测量误差绝对值和符号以不可预计的方式变化;则为误差7.滚动轴承国家标准将内圈内径的公差带规定在零线的8.优先数系派生系列Rr/p是指从Rr中每逢项选一项所构成的优先数系9.配合公差的数值愈小;则相互配合的孔、轴的公差等级愈10.齿轮精度指标Fr的名称是_______________ ;属于_______________公差组;是评定齿轮_______________的单项指标..11.尺寸φ80JS8;已知IT8=46μm;则其最大极限尺寸是 mm;最小极限尺寸是 mm..12.作用在轴承上的径向载荷可以分为局部载荷;循环载荷和三类..三、填表每空2分;共20分1.根据已知项;填写未知项..图;填下表..1、改正下面标注错误的地方..2、写出下列公差代号的含义..a b c五、计算题15分1.有一螺栓M20×2—5h;加工后测得结果为：实际中径为18.681mm;螺距累积误差的中径当量fP=0.018mm;牙型半角误差的中径当量fa/2=0.022mm;已知公称中径d2=18.701mm;中径公差Td2=0.125mm...1解释M20×2—5h的含义..2判断该螺栓的合格性..试题标准答案与解析互换性与技术测量第一套标准答案一、解：1．a、h2. 标准公差基本偏差3．0、0.0134．圆柱面内的区域两相互平行平面间的区域5．13 126．最小最大7．精密级中等级粗糙级8．5 B G9．轮廓算术平均偏差微观不平度十点高度轮廓最大高度10．全形非全形点状11．形状方向及位置评分标准：每空1分;共25分..二、解：1．×2. √3. √4.×5. ×6. √7.×8.×9. ×10. ×评分标准：每小题1.5分;共15分..三、解：1根据已知条件;孔的基本偏差EI＝0;上偏差 ..2已知Xmin＝EI-es＝＋0.009mm;es＝EI-Xmin＝0－0.009=-0.009mm;ei＝es-Td＝－0.009-0.025=-0.034mm..评分标准：第1、2步各4分;公差带图2分；共10分..四、解：1测量结果2测量结果的极限误差评分标准：第1步;2分;第2步;5分；共7分..五、解：12单次测量值的极限误差3算术平均值的标准偏差4算术平均值的极限误差评分标准：每步各2.5分;共10分..六．解：评分标准：每步各3分;共12分..七、解：1a被测要素应用独立原则;b、c被测要素应用最大实体要求..2a图无理想边界;b、c图的理想边界是最大实体实效边界;其中b的理想边界尺寸是c图的理想边界尺寸是3a被测要素合格的条件是根据已知数据;可知被测要素满足a图的技术要求..b被测要素合格条件是根据已知数据;可知满足b图的技术要求..c被测要素的合格条件是根据已知条件;可知不满足第一个条件;故不合格..评分标准：第1步;3分;第2步;3分；第3步;6分；共12分..八、解：1第一个代号的含义：用不去除材料的方法获得表面;第二个代号的含义：用去除材料的方法获得表面;要求表面粗糙度值不大于 ..2a公制普通细牙螺纹;公称直径20mm;螺距2mm的内外螺纹配合;内螺纹的中径、小径公差带代号为6H;外螺纹的中径公差带代号为5g;大径公差带代号为6g..b公制普通螺纹;公称直径10mm;中径公差带代号5g;大径公差带代号6g;短旋合长度..评分标准：第1步;每小题各2分；第2步;每小题各2.5分;共9分..互换性与技术测量第2套标准答案1．基轴制过渡配合2．高一级同级3．过盈4．局部负荷 循环负荷 摆动负荷5．φ80.023 φ79.9776.精密级 中等级 粗糙级7．工作量规 验收量规 校对量规8．a R 轮廓算术平均偏差 z R 微观不平度十点高度 y R 轮廓最大高度9．测量对象 计量单位 测量方法 测量结果的精确度10．完全互换 不完全互换评分标准：每空1分;共25分..二、判断题1．× 2. √ 3. × 4.√ 5.× 6.× 7.√ 8.× 9.√ 10.√评分标准：每小题1.5分;共15分..三、解：评分标准：每问个1.5分;公差带图2.5分;共10分..四、解：12单次测量值的极限误差3算术平均值的标准偏差 0.001==x mm σ 4算术平均值的极限误差 lim 30.003=±=±x mm δσ评分标准：每步各2分;共8分..五、解：12评分标准：第一步2分;第二步;公式列写正确3分;结果正确1分;共6分..六、解：评分标准：每一小题全部正确3分;共12分..七、解：1采用最大实体要求 2理想边界是最大实体实效边界 3被测要素合格的条件：4根据上述合格条件;被测实际要素的体外作用尺寸a 、b 两个条件均满足;故该被测工件满足图样上的技术要求..评分标准：每一步;2分;共8分..八、10解：1公制细牙外螺纹;公称直径20mm;螺距1.5mm ；中径公差带代号5g ；大径公差带代号6g ；长旋合..2a 用去除材料的方法获得表面;表面粗糙度最大允许值是Ra 3.2m μ;最小允许值是a R 1.6m μ..b 用去除材料的方法获得表面;表面粗糙度最大允许值是z R 50m μ..c用不去除材料的方式获得表面..d 不限加工方式;要求表面粗糙度最大允许值为a R 3.2m μ..评分标准：第1小题;每步1分；第2小题;每小题1.5分；共10分..九、6解：1螺母中径的极限尺寸因该螺母的中径的基本偏差为H;所以EI=0;所以2中径合格条件3被测螺纹的作用中径因为故合格..互换性与技术测量第三套标准答案一、选择题每题2分;共30分、1C2A3B4B5D 6A7A8A9A10C 11C12B13C14A15B二填空题每题1分共10分、1位置和大小；2 IT01；3 Ra ;4 较小5 齿距累积误差、6 随机；7下方；8 十；9高；10 齿圈径向跳到误差；11 84.6mm；75.4mm；12 摆动、、三填表每空2分、1+0.086 ；0.021；0；0.013；0.034、2 60; 60.03;包容要求；最大实体边界；60da60 60.03 fa< 0.03、四分析题第1小题10分;第2小题10分;共20分、1.答2 答1a图圆柱面任一素线的直线度公差值为0.02mm3 分2b图圆柱面中心轴线的直线度公差值为0.02mm 3分3c图圆柱的上端面对下端面的平度度公差值为0.02mm..4五、计算题共15分1符号含义正确得5分；合格性解题步骤及结果正确得10分其中：M20×2—5h的含义：普通细牙外螺纹;公称直径为20mm;单线螺纹;螺距为2mm;右旋向;中径和顶径的每项1分公差带为5h;中等旋合长度.. 共5分2 合格性判断结果正确得2分因为：中径的公差带为5h 所以其上偏差等于0 1分下偏差等于-公差值即-0.125mm 1分dmax=18.701+0=18.701mm 1分dmin=18.701+-0.125=18.576mm 1分dfe=d2sa+fp+ fa/22分=18.681+0.018+0.022=18.721mm因为：18.681＞18.576 所以保证连接强度2分dfe=18.721＞dmax18.701 没有保证旋合性..所以此螺栓不合格.. 2分。

题目部分，(卷面共有23题,100.0分,各大题标有题量和总分)一、判断题(5小题,共5.0分)(1分)[1]选用派生系列时应优先选用公比较小和延伸项含有项值１的数列。

（ ）(1分)[2]孔和轴的加工精度越高，其配合精度就越高。

（ ）(1分)[3]为提高测量的准确性，应尽量选用高等级量块作为基准进行测量。

( )(1分)[4]滚动轴承内圈与轴的配合，采用基轴制。

（ ）(1分)[5]利用同一种加工方法加工轴，设计尺寸为507h φ的轴比306f φ的轴加工困难。

（ ）二、填空题(5小题,共10.0分)(2分)[1]基本尺寸相同的轴上有几处配合，当两端的配合要求紧固而中间的配合要求较松时，宜采用( )制配合。

(2分)[2]对于除配合要求外，还有极高形位精度要求的要素，其尺寸公差和形位公差的关系应采用( )。

(2分)[3]在同一公差组内各项公差与极限偏差应保持( )相同或不同的精度等级。

(2分)[4]检测是( )和( )的统称，它是组织互换性生产不可缺少的重要措施。

(2分)[5]量块按“级”使用时，以量块的标称长度作为( )，该尺寸包含了量块的( )误差。

三、单项选择题(2小题,共4.0分)(2分)[1]利用同一种加工方法，加工506H φ孔和1007H φ孔，应理解为Ａ、前者加工困难 Ｂ、后者加工困难 Ｃ、两者加工难易相同 Ｄ无法比较(2分)[2]一般来说，下列哪一个表面粗糙度要求最高。

Ａ、307h φ Ｂ、907H φ Ｃ、607h φ Ｄ、807h φ四、多项选择题(1小题,共2.0分)(2分)[1]如图所示尺寸链，封闭环A0合格的尺寸有。

A 、6.10mmB 、5.90mmC 、5.10mmD 、5.70mm五、简答题(3小题,共13.0分)(4分)[1]试举三例说明孔与轴配合中应采用基轴制的场合？(5分)[2]随机误差的评定为什么以±3σ作为随面误差的极限偏差？(12分)[4]有一孔、轴配合，基本尺寸为40mm，要求配合的间隙为（+0.025～+0.066）mm，计算确定孔、轴的公差带代号。

互换性与技术测量试卷一一.是非判断题：（是划“√”非划“×”）（10分）1.只要将零件的基本尺寸一致，则零件就具有互换性。

（×）2.数字为正的偏差称为上偏差，数字为负的偏差称为下偏差。

（×）3.误差是加工和检测过程中产生的，公差是设计给定的。

（√）4.φ10f7、φ10f8分别与φ10H8配合，它们的Xmin值相等。

（√）5.若某圆柱面的圆度误差值为0.005mm，则该圆柱面对轴线的径向圆跳动差值亦不小于0.005mm。

（√）6.滚动轴承外圈与座孔的配合为基孔制、内圈与轴的配合为基轴制。

（×）7.精密粗糙度仪是采用针描原理进行测量的。

（√）8.在精密测量中，量块通常是按等使用的。

（√）9.已知某配合的Ymax=－25μm，Tf=35μm。

则此配合是过渡配合。

（√）10.加工零件的实际尺寸愈靠近基本尺寸，就愈准确。

（×）二、填空题：（15分）1.若某孔的尺寸标注为φ30+021.00mm，则该零件的MMS为30mm ，又称为该零件的最小极限尺寸；其LMS为30.021mm ，又称为该零件的最大极限尺寸；而加工允许的尺寸变动范围是0~0.021mm ，称为该零件的公差。

若加工后测得某孔的实际尺寸为φ30mm，则该零件是（是、否）合格。

2.φ30F7/h7表示基本尺寸为30mm的基轴（基准）制的间隙配合。

其中F7、h6是公差带代号，F、h是基本偏差代号，7、6表示标准公差等级数。

3.极限尺寸判断原则是指孔和轴的作用尺寸不允许超过其最大实体尺寸，并在任何位置上孔和轴的实际尺寸不允许超过其最小实体尺寸。

4.测量的四要素为：测量对象；测量计量单位；测量方法；测量精确度。

5.测量误差按其性质分为三类，即随机误差粗大误差系统误差。

三、选择题：（10分）1.基本偏差为a~h的轴与基本偏差为H的孔可构成。

a.基孔制的间隙配合；b.基轴制的间隙配合；c.基孔制的过渡配合；d.基轴制的过渡配合。

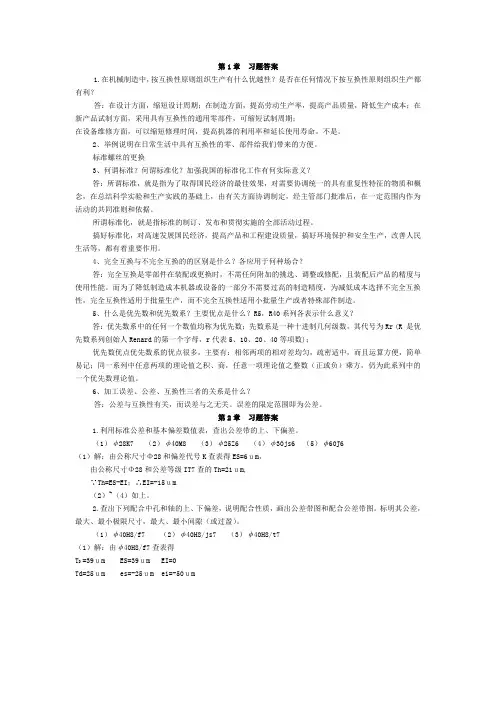

第1章习题答案1.在机械制造中，按互换性原则组织生产有什么优越性？是否在任何情况下按互换性原则组织生产都有利？答：在设计方面，缩短设计周期；在制造方面，提高劳动生产率，提高产品质量，降低生产成本；在新产品试制方面，采用具有互换性的通用零部件，可缩短试制周期；在设备维修方面，可以缩短修理时间，提高机器的利用率和延长使用寿命。

不是。

2、举例说明在日常生活中具有互换性的零、部件给我们带来的方便。

标准螺丝的更换3、何谓标准？何谓标准化？加强我国的标准化工作有何实际意义？答：所谓标准，就是指为了取得国民经济的最佳效果，对需要协调统一的具有重复性特征的物质和概念，在总结科学实验和生产实践的基础上，由有关方面协调制定，经主管部门批准后，在一定范围内作为活动的共同准则和依据。

所谓标准化，就是指标准的制订、发布和贯彻实施的全部活动过程。

搞好标准化，对高速发展国民经济，提高产品和工程建设质量，搞好环境保护和安全生产，改善人民生活等，都有着重要作用。

4、完全互换与不完全互换的的区别是什么？各应用于何种场合？答：完全互换是零部件在装配或更换时，不需任何附加的挑选、调整或修配，且装配后产品的精度与使用性能。

而为了降低制造成本机器或设备的一部分不需要过高的制造精度，为减低成本选择不完全互换性，完全互换性适用于批量生产，而不完全互换性适用小批量生产或者特殊部件制造。

5、什么是优先数和优先数系？主要优点是什么？R5，R40系列各表示什么意义？答：优先数系中的任何一个数值均称为优先数；先数系是一种十进制几何级数，其代号为Rr (R 是优先数系列创始人Renard的第一个字母，r代表5、10、20、40等项数)；优先数优点优先数系的优点很多，主要有：相邻两项的相对差均匀，疏密适中，而且运算方便，简单易记；同一系列中任意两项的理论值之积、商，任意一项理论值之整数（正或负）乘方，仍为此系列中的一个优先数理论值。

6、加工误差、公差、互换性三者的关系是什么？答：公差与互换性有关，而误差与之无关。

互换性与技术测量复习题一、判断题：1.公差等级的选用在保证使用要求的条件下，尽量选择较低的公差等级。

（ ）2.φ30JS6与φ50JS7的基本偏差是相等的。

（ ）3.∮30G6与∮50G7的基本偏差是相等的。

（ ）4.在装配图上标注滚动轴承内圈与轴颈的配合时，只标轴颈的公差代号。

（ ）5.图样标注φ200 -0.021mm 的轴，加工得愈靠近基本尺寸就愈精确。

（ ）6.R z 参数对某些表面上不允许出现较深的加工痕迹和小零件的表面质量有实用意义。

（ ）7.评定表面轮廓粗糙度所必需的一段长度称取样长度，它可以包含几个评定长度。

（ ）8.被测要素采用最大实体要求时，被测要素必须遵守最大实体边界。

（ ）9.表面粗糙度符号的尖端可以从材料的外面或里面指向被注表面。

（ ）10.测表面粗糙度时，取样长度过短不能反映表面粗糙度的真实情况，因此越长越好。

( )11.螺纹的精度分为精密、中等、粗糙三个级别。

( )12.螺纹的公称直径是指螺纹的大径。

( )13.齿轮副的接触斑点是评定齿轮副载荷分布均匀性的综合指标。

( )14.在过渡配合中，孔的公差带都处于轴的公差带的下方。

( )15.对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。

( )16.齿向误差ΔF β是评定齿轮传动平稳性的误差指标。

( )17.未注公差尺寸即对该尺寸无公差要求。

（ ）18.端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。

（ ）19.光滑量规通规的基本尺寸等于工件的最大极限尺寸。

（ ）20.规定位置要素Z 是为了保证塞规有一定使用寿命。

（ ）21.一般来说，零件尺寸的公差等级越高，其基本偏差的绝对值越小。

（ ）22.光滑极限量规的止规是控制工件的实际尺寸不超过最大实体尺寸。

（ ）23.表面粗糙度z R 是轮廓最大高度的评定参数。

（ ）24.几何偏心主要影响齿轮的切向误差。

尺寸公差与形位公差习题一、判断题〔正确的打√，错误的打X 〕1．公差可以说是允许零件尺寸的最大偏差。

（）2．基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

（）3．国家标准规定，孔只是指圆柱形的内表面。

（）（）4．图样标注φ 20-0.021mm 的轴，加工得愈靠近基本尺寸就愈精确。

5．孔的基本偏差即下偏差，轴的基本偏差即上偏差。

（）-0.04619.962mm ，可以判断该孔合格。

6．某孔要求尺寸为φ 20-0.067，今测得其实际尺寸为φ（）7．未注公差尺寸即对该尺寸无公差要求。

（）8．基本偏差决定公差带的位置。

（）9．某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0． 05mm。

（）10．某圆柱面的圆柱度公差为0． 03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于 0． 03mm。

（）11．对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。

（）12．对称度的被测中心要素和基准中心要素都应视为同一中心要素。

（）13．某实际要素存在形状误差，则一定存在位置误差。

（）14．图样标注中Φ+0.02120 0 mm 孔，如果没有标注其圆度公差，那么它的圆度误差值可任意确定。

（）15．圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。

（）16．线轮廓度公差带是指包络一系列直径为公差值t 的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。

（）17．零件图样上规定Φ d 实际轴线相对于Φ D 基准轴线的同轴度公差为Φ 0．02 mm。

这表明只要Φ d 实际轴线上各点分别相对于Φ D 基准轴线的距离不超过 0． 02 mm，就能满足同轴度要求。

（）18．若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。

（）19．端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。

（）20．端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。

《互换性与测量技术基础》期末考试题号一二三四五六七八九十总分附加题分数一.是非题（每题0.5分，共10分）1.( )不经选择和修配就能装配的零件，就是具有互换性的零件。

2.( )具有互换性的零件，其制造成本较低，但维修设备的费用较高。

3.( )因为实际尺寸与基本尺寸之差是实际偏差，故实际偏差越小，尺寸精度就越高。

4.( )φ10E7、φ10E8、φ10E9，这三种孔的上偏差各不相同，而它们的下偏差相同。

5.( )基本尺寸就是理想尺寸。

6.( )测得某一批孔的任意两个实际尺寸，最小为φ50.010mm，最大为φ50.025mm，则其极限尺寸的变动范围，在图样上可表示为φ。

7.( )在图样上标注的公差应是零件工作状态下的要求。

8.( )尺寸φ的精度低于尺寸φ。

9.( )φ15m4、φ15m6、φ15m8的上偏差各不相同，而下偏差相同。

10.( )φ50、φ50，它们的配合精度相同。

11.( )间隙配合也可称为动配合，因它们只能用于孔、轴间有相对运动的结合中。

12.( )尺寸公差只有18级，分别用 IT1、IT2 ．．．IT18 表示。

13.( )公差带为k6的轴与滚动轴承内径的配合采用基孔制，其配合类别属于过渡配合。

14.( )轴、孔分别与滚动轴承内、外圈配合时，均应优先采用基孔制。

15.( )当滚动轴承的外圈受定向负荷时，与箱体孔的配合应松一些。

16.( )公差在一般情况下为正值，有时也可能为负值或零。

17.( )对承受循环负荷的滚动轴承套圈，应采用较松的配合。

18.( )滚动轴承内圈与轴的配合采用基孔制，故其公差带在零线的上方(下偏差为零)。

19.( )轮廓的最大高度Ｒy就是在取样长度内轮廓的最大峰高。

20.( )轮廓中线是评定表面粗糙度的基准线。

二. 选择题（每题0.5分，共10分）1.为评定齿轮传递运动的准确性，可以检验以下项目( )。

a.△Ｆβ;b.△ｆpb 与△ｆpt;c.△Ｆp与△ｆ;d.△Ｆr与△Ｆw。

《互换性与技术测量》总复习题（A试卷，B试卷，A1试卷，B1试卷）一、填空题1、R5数系的公比为（），每逢（）项，数值增大到10倍；每逢5 项，数值增大到（）倍。

2、GB/T1800.2—1998规定，尺寸公差带的大小由（）决定，位置由（）决定，孔、轴公差等级皆分为（）级。

3、圆柱度和径向全跳动公差带相同点是＿＿，不同点是＿＿。

4、在形状公差中，当被测要素是一空间直线，若给定一个方向时，其公差带是＿＿之间的区域。

若给定任意方向时，其公差带是＿＿区域。

5、基孔制是（）孔的公差带与（）的轴的公差带形成各种配合的制度。

6、孔在图样上标注为Φ80Js8，已知IT8=46um，则该孔的上偏差为（）mm，最大实体尺寸为（）mm，最大极限尺寸为（）mm。

7、圆度的公差带形状是＿＿，圆柱度的公差带形状是＿＿。

8、测量误差可分为（）、（）和（）等三类。

9、当给定一个方向时，对称度的公差带形状是＿＿。

10、由于＿＿包括了圆柱度误差和同轴度误差，当＿＿不大于给定的圆柱度公差值时，可以肯定圆柱度误差不会超差。

11、轴的最大实体尺寸为（）尺寸，孔的最大实体尺寸为（）尺寸。

12、直线度公差中，给定平面内的公差带形状为（）；任意方向的公差带形状为（）；圆度公差带的形状为（）。

13、配合公差反映配合（）；配合种类反映配合的（）。

14、当零件端面制成＿＿时，端面圆跳动可能为零。

但却存在垂直度误差。

15、径向圆跳动公差带与圆度公差带在形状方面＿＿，但前者公差带圆心的位置是＿＿而后者公差带圆心的位置是＿＿。

16、φ50H10的孔和φ50js10的轴，已知IT10=0.100mm，其ES=＿＿mm，EI=＿＿mm，es=＿＿mm，ei=＿＿mm。

17、已知基本尺寸为φ50mm的轴，其最小极限尺寸为φ49.98mm，公差为0.01mm，则它的上偏差是＿＿mm，下偏差是＿＿mm。

18、常用尺寸段的标准公差的大小，随基本尺寸的增大而＿＿，随公差等级的提高而＿＿。

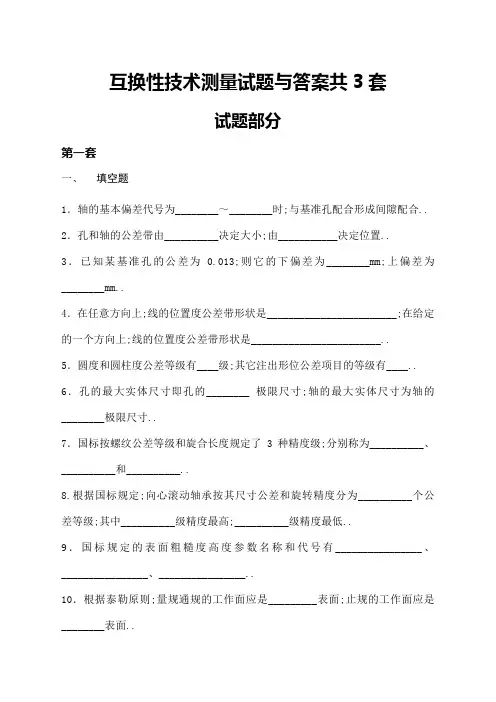

互换性技术测量试题与答案（共3套）试题部分第一套一、填空题1．轴的基本偏差代号为________～________时，与基准孔配合形成间隙配合。

2．孔和轴的公差带由__________决定大小，由___________决定位置。

3．已知某基准孔的公差为0.013，则它的下偏差为________mm，上偏差为________mm。

4．在任意方向上，线的位置度公差带形状是________________________，在给定的一个方向上，线的位置度公差带形状是________________________。

5．圆度和圆柱度公差等级有____级，其它注出形位公差项目的等级有____。

6．孔的最大实体尺寸即孔的________•极限尺寸，轴的最大实体尺寸为轴的________极限尺寸。

7．国标按螺纹公差等级和旋合长度规定了3种精度级，分别称为__________、__________和__________。

8.根据国标规定，向心滚动轴承按其尺寸公差和旋转精度分为__________个公差等级，其中__________级精度最高，__________级精度最低。

9．国标规定的表面粗糙度高度参数（名称和代号）有________________、________________、________________。

10．根据泰勒原则，量规通规的工作面应是_________表面，止规的工作面应是________表面。

11．圆柱度和径向全跳动公差带的________相同，________不同。

二、判断题（若正确请在题后的括弧内打“√”）1．零件尺寸的公差等级越高，其基本偏差的绝对值就越小。

( )2．φ30M8／h7和φ30H8／m7的配合性质相同。

( )3．作用中径反映了实际螺纹的中径偏差、螺距偏差和牙型半角偏差的综合作用。

( ) 4．直线度公差带一定是距离为公差值t 的两平行平面之间的区域。

( )5．当包容要求用于单一要素时，被测要素必须遵守最大实体实效边界。

《互换性与技术测量》课程考试试卷《互换性与技术测量》课程考试试卷（一）一、填空题（每空1分，共15分）1、优先数系R5、R10、R20、R40为。

2、在公差带图中,孔公差带与轴公差带相互重叠的那种配合是配合。

3、量块按制造精度分级。

分级主要是根据等指标来划分的。

4、平面度公差带的形状是。

5、取样长度过长,有可能将的成分引入到表面粗糙度的结果中;取样长度过短,则不能反映待测表面粗糙度的。

6、确定检测光滑工件尺寸的计量器具时,测量多采用,检验多采用。

7、滚动轴承是标准件,其外圈与壳体孔的配合应采用制,其内圈与轴颈的配合应采用制。

8、对于普通螺纹,螺母中径的合格条件是不大于最大的极限中径,且不小于最小的极限中径。

9、矩形花键的尺寸公差采用制,目的是拉刀的数目。

二、判断题（每小题1分，共15分）1、为了实现互换性,同规格零件的几何参数应完全一致。

( )2、极限偏差影响配合的松紧程度,也影响配合的精度。

( )3、我国的法定计量单位是以国际单位制为基础确定的。

( )4、圆度和同轴度都用于控制回转体零件的实际要素,故二者可互换使用。

( )5、表面粗糙度标准中规定了参数Ra、Rz值,在加工后,同一表面测得的Ra和Rz值应相等。

( )6、表面粗糙度评定参数Ra,不适合评定太软的材料。

( )7、测量多用于零件的要素遵守相关要求时。

( )8、滚动轴承外圈与外壳孔的配合采用基轴制,而内圈与轴颈的配合采用基孔制。

( )9、尺寸链只应用于机器的装配中,而不应用于零件的加工中。

( )10、结构型圆锥配合只有基轴制配合。

( )11、国家标准中,对螺纹的螺距误差和牙型半角误差规定用中径公差来限制。

( )12、螺纹的五个基本参数都影响螺纹的配合性质。

( )13、平键配合中,键宽和轴槽宽的配合采用基孔制。

( )14、齿轮的精度越低,则齿轮副的侧隙越大。

( )15、几何偏心使加工过程中齿坯相对于滚刀的距离产生变化,切出的齿一边短而肥,一边长而瘦。

2014 ~ 2015学年第1 学期《互换性与技术测量》试题考核方式: 闭卷考核班级：（A卷)考核时间：90 分钟姓名：成绩：单项选择（每小题2分，共20分)1、最大极限尺寸与最小极限尺寸之差简称为A．偏差B。

误差 C. 公差 D. 上偏差2．保证互换性生产的基础是。

A．通用化 B. 系列化C。

标准化D。

优化3．决定尺寸公差带大小的是，A、公差等级B、基本尺寸C、实际偏差D、基本偏差4．ø60+0。

046 0的孔与ø60±0。

015的轴的结合是配合;A。

间隙B。

过渡 C. 过盈D。

无法确定.5．对于尺寸公差带，代号为P—ZC的基本偏差为A、上偏差, 正值B、上偏差,负值C、下偏差，正值D、下偏差，负值6．考虑到孔、轴的工艺等价性，下列孔、轴配合中选用不合理的是＿＿。

A．H8／u8 B．H6／g5 C．H8／js8 D．H9／a97．公差要求是否实现需要通过来判断.A．计算 B.考察C。

检测 D.实验8．当被测要素是圆柱面时，其形位公差带的形状是之间的区域.A B C D 9．孔的体外作用尺寸其实际尺寸，1A、不大于B、不小于C、大于D、等于10．在表面粗糙度评定参数中，能充分反映表面微观几何形状高度方面特性的是。

A. Ra、B。

Rz C。

R Y D。

R S m多项选择题（每小题3分，共15分）11、塞规有两部分，分别为，应用时成对使用.A．卡规; B．通规；C．止规; D．量规12、测量表面粗糙度的方法常用的有哪几种A．比较法；B．光切法；C．干涉法；D．针描法13、表面粗糙度对零件使用性能有哪方面的影响A．对摩擦和磨损；B．对配合性能; C．对疲劳强度；D．对接触面；E.对耐腐蚀性14、下面哪些形位公差属于位置公差。

A．直线度；B．对称度; C．倾斜度；D．平面度15、下面哪些属于孔的偏差代号。

A．EF；B．H；C．js；D．ef二、判断题(每小题1分,共5分）（×）1、公差和误差没有区别，公差就是误差。
