供配电设备维修保养作业指导书

设备维护保养作业指导书

1、总则

1.1做好设备维护保养是确保设备的正常运转、减少故障，降低动力消耗，延长设备使用寿命，实现生产的安、稳、长、满、优；

1.2本维护保养作业指导书适用公司生产装置中的设备。

2、混料搅拌机

2.1结构及工作原理

2.1.1 结构：主要由箱体、搅拌轴、搅拌桨、防结料装置、驱动装置、辅助管道系统组成。

2.1.2工作原理：搅拌机水平安装，物料运动方向由进料搅笼来料经推动搅拌桨将物料向后方向移动，同时同轴向运行的反向搅拌桨将还没有混合好的物料由后向进料方向推动，扬起的物料互相接触，达到物料混合目的，在一定的时间下反复运动，混合均匀。

2.2 岗位设备操作规程

2.2.1开车前进行有效盘车，各运动部件应无卡滞现象；

2.2.2设备转动灵活平稳，无异常震动和噪声；

2.2.3传动三角带按设备要求配置，松紧适宜；

2.2.4电动机、减速器和轴向轴承的温升不超过35℃，其最高温度低于70℃；

2.2.5减速机加注牌铭规定的润滑油到油标刻度线，保持润滑；

2.2.6停车前应停止加料，避免带负荷启动设备。

2.2.7料未放完尽量避免停车，如有紧急情况停车，料多时应先将大批的料清出，严禁带负荷启动，特别是将物料在箱体中较长时间停留板结后再启动，极易造成搅拌奖、轴、减速机电机故障；

2.3 安装和调试要求

2.3.1保证设备本体水平；

2.3.2整体安装时轴向中心线在一条直线上。

2.3.3 减速机和电机传动三角带松紧合适、径向同心；

2.3.4 注意减速箱的油位和轴承座的油脂润滑。 2.4混料搅拌机的维护检查内容及周期

2.5常见故障及处理

序号 故障 原因 检修及处理

1 减速机异常响声 1、 润滑油偏少

2、 轴承间隙增大或损坏

3、 传动齿轮损伤 1、 检查内件并及时加注润滑油

2、 调整或更换

3、 调整或更换

2 电机不转 1、 物料过多

2、 搅拌轴承损坏

3、 电机轴承损坏

1

EPS电源柜维保作业指导书

(V2版本）

2

哈尔滨铁路工业集团维保分公司

2020年6月

3 注意事项

按要求每天对全站各配电间的电源柜进行用电安全检查，配电柜安装是否牢固，有无破损，锈蚀及灰尘，各部件运行状态是否良好，配电装置各接线端子，螺丝是否松动，过热，过载，有无异常声响，绝缘老化或异味。

作业前准备

作业人员：维修技术工。

着装要求：着装维保工作服，绝缘手套、安全帽。

工具材料：试电笔、万用表、绝缘胶布、组合螺丝刀、电工刀、钳子、扳手（套）、头灯、测温枪、肥皂水、凡士林。

作业后收场

维修工作结束后，清理现场遗留的杂物及废弃材料，并打扫好现场卫生，检查无误后认真填写检查记录，如发现问题要及时向上级汇报。

使用维护与保养注意事项

注意事项电池端子出现锈蚀时，在断电情况下去锈，用肥皂水去污，擦拭干净后，涂抹凡士林。接线金属片（环）出现锈蚀时，必须清除掉，或者更换。每周至少一次。

当电池出现漏液、过热、端子锈蚀、使用3年以上情况，要重点关注，加强巡查。当电池外壳出现破裂、电解液溢出严重、使用5年以上情况，要立即停止使用，向站方出具情况说明，防止事故发生。更换电池应整组更换。规格、型号、外形与原设计一致。

维修常用备品、备件

各种规格的空气开关，交流接触器及各种导线、螺母、接线金属垫圈。

4 EPS电源柜维保作业指导书

EPS为应急备用电源，一般用于楼宇大厦中，正常情况是工作在市电状态下，一旦发生紧急情况才转到电池供电，相当于一个大型后备式UPS。

◆巡回检查

1.检查EPS控制柜内的温度是否正常，如过高，则打开柜门通风。

2.电源控制器是否有故障指示灯亮，如有亮起，则按复位键回到正常工作中，否则不能正常充电，无法应急时启用。

3.检查控制柜内的断路器是否在闭合状态，保险丝是否完好，如保险灯亮则该保险已熔断需更换新熔芯。

4.听EPS工作声音是否正常。

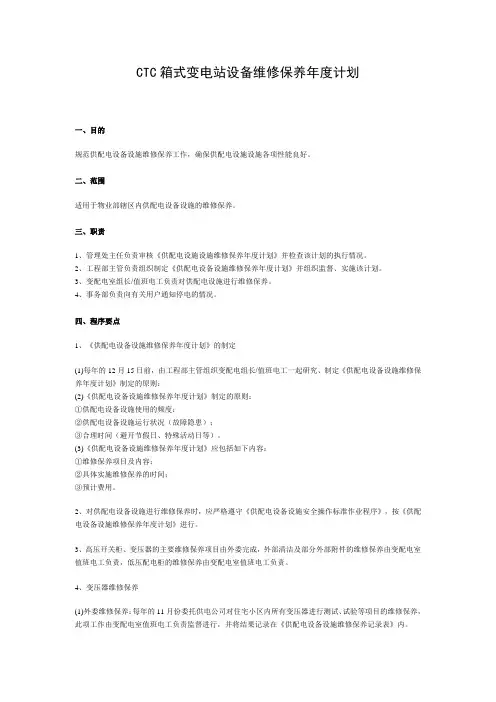

CTC箱式变电站设备维修保养年度计划

一、目的

规范供配电设备设施维修保养工作，确保供配电设施设施各项性能良好。

二、范围

适用于物业部辖区内供配电设备设施的维修保养。

三、职责

1、管理处主任负责审核《供配电设施设施维修保养年度计划》并检查该计划的执行情况。

2、工程部主管负责组织制定《供配电设备设施维修保养年度计划》并组织监督、实施该计划。

3、变配电室组长/值班电工负责对供配电设施进行维修保养。

4、事务部负责向有关用户通知停电的情况。

四、程序要点

1、《供配电设备设施维修保养年度计划》的制定

(1)每年的12月15日前，由工程部主管组织变配电组长/值班电工一起研究、制定《供配电设备设施维修保养年度计划》制定的原则：

(2)《供配电设备设施维修保养年度计划》制定的原则：

①供配电设备设施使用的频度；

②供配电设备设施运行状况（故障隐患）；

③合理时间（避开节假日、特殊活动日等）。

(3)《供配电设备设施维修保养年度计划》应包括如下内容：

①维修保养项目及内容；

②具体实施维修保养的时间；

③预计费用。

2、对供配电设备设施进行维修保养时，应严格遵守《供配电设备设施安全操作标准作业程序》，按《供配电设备设施维修保养年度计划》进行。

3、高压开关柜、变压器的主要维修保养项目由外委完成，外部清洁及部分外部附件的维修保养由变配电室值班电工负责，低压配电柜的维修保养由变配电室值班电工负责。

4、变压器维修保养

(1)外委维修保养：每年的11月份委托供电公司对住宅小区内所有变压器进行测试、试验等项目的维修保养，此项工作由变配电室值班电工负责监督进行，并将结果记录在《供配电设备设施维修保养记录表》内。 (2)外部维修保养：每年的4月份、10月份对小区内所有变压器外部进行一次清洁保养：

①测定变压器线圈的绝缘电阻，如发现其电阻值比上次测定的数值下降30%~50%时，应作绝缘油试验（对外委托试验），如绝缘油不合格则应全部换掉；换上新鲜的合格绝缘油后，如果变压器的绝缘电阻还低于120m，则应对变压器线圈进行处理（外委完成）；

第 1 页 共 12 页 供配电设备设施维修保养规程

供配电设备设施是指供电系统中的变电站、配电设备、配电线路等设施。为确保供配电设备设施的正常运行，延长设备的使用寿命，保证电力供应的可靠性，维修保养工作显得尤为重要。下面是关于供配电设备设施维修保养的规程，共计____字。

一、维修保养的目的和原则

维修保养的目的是保证供配电设备设施的正常运行，避免设备故障影响电力供应，提高设备的使用寿命。维修保养的原则是预防为主、维修与保养相结合、安全第一、全员参与、科学管理。

二、维修保养的分类和周期

1.大修：对供配电设备设施进行全面的检修和维护，周期为3-5年。

2.中修：对设备进行部分检修和维护，周期为1-2年。

3.小修：对设备进行日常的巡视、检查和维护，周期为1个月。

4.定期保养：对设备进行定期检查，周期为半年。

三、维修保养的内容

1.设备外观检查：对设备的外观进行检查，如是否有锈蚀、损坏等。

2.设备电气连接检查：对设备的电气连接进行检查，确保连接牢固、接触良好。

3.设备绝缘检查：对设备的绝缘进行检查，如绝缘表现、绝缘材料等是否正常。 第 2 页 共 12 页 4.设备运行检查：对设备的运行状况进行检查，如电流、电压等是否正常。

5.设备仪器仪表检查：对设备的仪器仪表进行检查，确保显示准确。

6.设备冷却系统检查：对设备的冷却系统进行检查，确保冷却效果良好。

7.设备防护措施检查：对设备的防护措施进行检查，如避雷器、熔断器等是否正常。

8.设备接地系统检查：对设备的接地系统进行检查，确保接地良好。

9.设备维修记录：及时记录设备的维修情况，方便后续的维护工作。

10.设备维修保养计划：制定设备的维修保养计划，明确维修保养的周期和内容。

四、维修保养的流程

1.设备维修保养计划的制定：根据设备的使用情况和维修保养的需要，制定维修保养计划。

2.设备维修保养的组织：由专业人员组织设备的维修保养工作，明确责任和任务。
